Thunder RWS-4 User manual

1
RWS-4 / 5 / 6 SPEAKERS
100V/8Ohm wall mounted speaker user guide
The Thunder RWS Series wall speakers can be used in 8Ohm or 100V systems in building sound reinforcement systems to provide
continuous background music. It has a very pleasant sound, with four modes of operation. The speakers are supplied with a
bracket for easy mounting on the ceiling or wall, the bracket is ratchet-mounted so that it can be adjusted to any angle. Its simple
black colour makes it aesthetically pleasing and matches any wall colour. Recommended for sound reinforcement in buildings,
speech amplification and music listening.
INSTALLATION
WARNING: Cabling of a 100 Volt system belongs to an electrical installation which may only be carried out by a qualified
electrician! To avoid electric schock, always switch off the electricity when installing and connecting cables and devices, and
Always insulate the unused connection cables!
Before installation:
•choose the appropriate amplifier regarding the operation mode (70V/100V, 8 Ohm), power and number of the speakers
•Plan and choice the best connection method regarding the number, the impedance, and power of the speakers
Installation:
•Mounting the stable bracket, make sure the
bracket fixed well.
•Mounting the speaker on the wall to match
the bracket
•Installing the plastic knobs up and down.
•Adjusting the angel you want. Tightening
screw, then checking well stable.
CONNECTION
The total load must not exceed the rated power of the amplifier. Before starting the installation, make clear how many speakers
you want to install in the room and with what wattage(s), as overload will damage the amplifier and speaker.
If you are connecting multiple speakers, make sure that all speakers have the same polarity and that the amplifier is not
overloaded. Always make sure that the output signal is not distorted and that your speakers will not get damaged. When
distortions can be heard, either the amplifier or the speaker is overloaded. In order to avoid damage, reduce the volume
immediately when distortions can be heard. When speakers are destroyed by overload, the guarantee becomes void.
8 OHM CONNECTION EXAMPLES
Standard setup Parallel setup Serial-Parallel mono setup
SPECIFICATION
Modell
RWS-4 (W/B)
RWS-5 (W/B)
RWS-6 (W/B)
Type
2 way speaker with 1“tweeter
Woofer
4” (10cm)
5,25” (13cm)
6” (15cm)
Woofer material
paper with waterproof paint
Line Voltage /Impedance
70V-100V / 8 Ohm
Power (with option):
5W/10W/20W/8Ohm
7,5W/15W/30W/8Ohm
10W/20W/40W/8Ohm
Frequency response, Sens
90Hz - 20kHz @ 88dB
75Hz - 20kHz @ 90dB
60Hz - 20kHz @ 90dB
Case Material
ABS with metal grill
Dimensions
224(dia) x 155 x 134mm
260(dia) x 175 x 158mm
317(dia) x 210 x 210mm
Weight
1,2 kg
1,8kg
2,6kg
The actual values can slightly change from one unit to the other. Specifications can be changed without prior notice.
The device complies the 2014/35/EU Low Voltage Directive and 2014/30/EU Electromagnetic Compatibility Directives

2
SERVICE AND DISTRIBUTION
Stores: Budapest, 1077 Rottenbiller utca 54. ; Debrecen, 4028 Nyíl utca 38. HUNGARY
Distributor: MK Discotechnika Kft. 3325 Noszvaj Kölcsey Ferenc utca 6.
Service:MK Discotechnika Kft. 3411 Szomolya HRSZ055/2
THE USE OF ELECTRICAL SOUND APPLIANCES
Please read and follow the instructions in the User Manual carefully, any damage resulting from misuse will void the warranty. Take all
precautions to avoid fire and/or electric shock during installation and use. Repairs to the appliance should only be carried out by a qualified
technician.
•Before using the appliance for the first time,
check the appliance and its accessories. If you
notice any damage or defects due to shipping,
please notify the Seller.
•Keep the appliance, its accessories and
packaging materials out of the reach of children,
as small parts may be swallowed and cause
choking! Do not leave children unattended near
the appliance while it is in operation.
•The appliance has live parts, DO NOT TURN OFF
the appliance!
•Never plug or unplug the appliance with wet
hands!
•If the plug and/or power cord is damaged, have
it repaired by a professional!
•If the appliance is damaged to the extent that
the inside is visible, do not connect it to the
mains socket!
•Connect the appliance only to an earthed mains
socket with a load rating of 220-240Vac/50Hz
and 10-16A.
•Do not place the appliance near a heat source
and do not expose it to direct heat or strong
sunlight!
•Do not unplug electrical connectors from the
socket by the cord!
•The use of the appliance is recommended at
ambient temperatures between 5°C and 35°C!
•Unplug the appliance in the event of a
thunderstorm or when not in use for an
extended period of time.
•To avoid possible electric shock, do not use the
appliance in damp/dusty environments
•Do not switch the appliance on and off more
than once in a row as this may damage the
appliance.
•Do not clean the appliance with a solution
containing caustic chemicals, as this may
damage the surface.
•Place the appliance in a well-ventilated area and
do not cover the ventilation openings.
•Do not place the appliance near equipment
which may cause electrical interference.
If the appliance has:
•a volume control, it must be set to zero before
switching on!
•do not use a cleaning spray to clean the slide
controls, but seek professional advice.
•the speakers create a magnetic field: move them
away from conventional screens
Leave the repair to a professional if
•the power cord or plug is damaged
•something has fallen or been dropped into the
device
•the device does not work properly
•the appliance has been dropped or the casing
has been damaged
•if the battery is weakened or damaged
Unpacking: after unpacking, wait for the appliance to take over the room temperature. After unpacking the appliance, leave it
in the drying room until it has recovered from the heat. Power supply: If the appliance has a separate power supply, use only
the supplied factory power supply. Do not connect the appliance to a mains supply with adjustable voltage (e.g. dimmer) as this
may under- or overload the power supply. IMPORTANT: Connect the appliance to a circuit protected by a circuit breaker or
fuse. Compliance: The device is CE certified. It is forbidden to make any modifications to the appliance. Unprofessional and
incorrect modification will void the warranty! The device specifications given by the manufacturer are typical: actual values may
vary very slightly from device to device. Specifications are subject to change without notice! PROTECT OUR ENVIRONMENT!
Electrical products should not be disposed of with household waste. Please take your non-working or non-repairable product
to an electronic waste collection point. Contact your local municipality, authorities or the retailer who sold you the equipment.

3

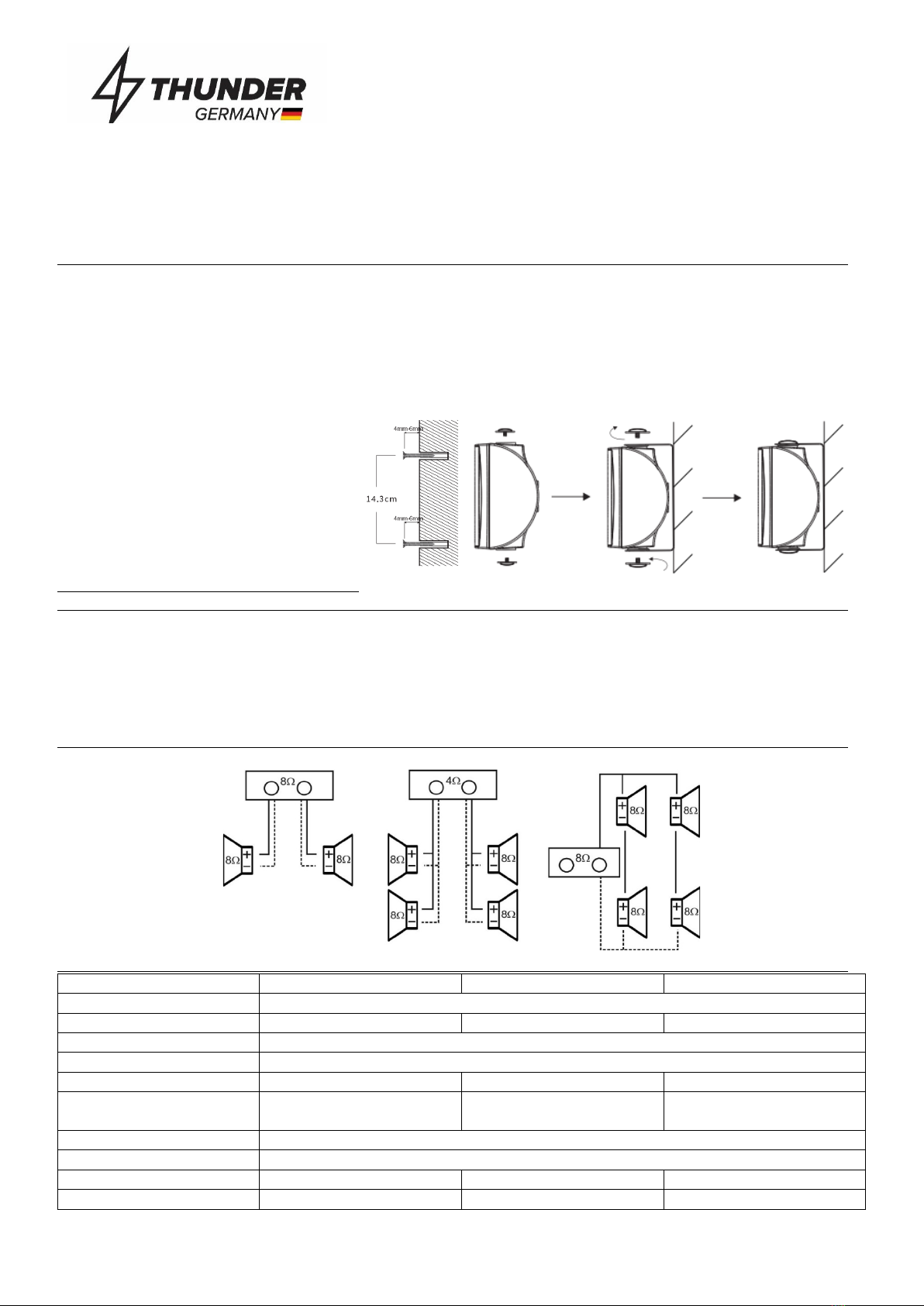

RWS-4 / 5 / 6 HANGFAL
100V/8Ohm fali hangfal használati útmutató
A Thunder RWS szériás fali hangfalai 8Ohm vagy 100V-os rendszerekben épület hangosításokban, háttérzenék folyamatos
biztosításához használható. Hangzása kifejezetten kellemes, üzemmódjait négy fokozatban állíthatjuk. A hangfalakhoz konzol
tartozik, amely segítségével könnyedén fel tudjuk szerelni a mennyezetre vagy falra, a konzol racsnis megoldású így bármilyen
szögbe beállítható. Egyszerű fekete színének köszönhetően esztétikus és minden színű falhoz illik. Ajánljuk épületek hangosítására,
beszédhangosításra, zenehallgatásra.
TELEPÍTÉS
FIGYELMEZTETÉS: A 100 voltos rendszer kábelezése olyan elektromos szereléshez tartozik, amelyet csak szakképzett villanyszerelő
végezhet! Az áramütés elkerülése érdekében a kábelek és készülékek telepítésekor és csatlakoztatásakor mindig kapcsolja ki az
áramot, és a nem használt csatlakozókábeleket mindig szigetelje le! A kábelek és készülékek felszerelésekor és csatlakoztatásakor
mindig kapcsolja ki az áramot!
Telepítés előtt:
•válassza ki a megfelelő erősítőt a működési mód (70-100C, 8Ohm), a teljesítmény és a hangsugárzók száma szerint
•Tervezze meg a legjobb csatlakozási módot a hangsugárzók számát, impedanciáját és teljesítményét illetően
Telepítés:
•A konzol felszerelése: győződjön meg
róla, hogy a konzol stabilan van rögzítve.
•A hangszóró felszerelése a falra a
konzolhoz illeszkedve.
•A műanyag gombok felszerelése felfelé
és lefelé.
•A kívánt szög beállítás és rögzítése.
HANGSZÓRÓK BEKÖTÉSE
A teljes terhelés nem haladhatja meg az erősítő névleges teljesítményét. A telepítés megkezdése előtt tisztázza, hogy hány
hangszórót és milyen teljesítmény(ek)kel kíván a helyiségbe telepíteni, mivel a túlterhelés károsítja az erősítőt és a hangszórót.
Ha több hangszórót csatlakoztat, győződjön meg arról, hogy az összes hangszóró azonos polaritású, és hogy az erősítő nincs
túlterhelve. Mindig győződjön meg arról, hogy a kimeneti jel nem torzul, és hogy a hangszórók nem sérülnek meg. Ha torzítás
hallható, akkor vagy az erősítő vagy a hangszóró túlterhelt. A károsodás elkerülése érdekében azonnal csökkentse a hangerőt,
ha torzítások hallhatók. Ha a túlterhelés miatt a hangszórók tönkremennek, a garancia érvényét veszti.
8 OHM-os RENDSZER BEKÖTÉSI PÉLDÁK
Standard Párhuzamos Soros-Párhuzamos
MŰSZAKI ADATOK
Modell
RWS-4 (W/B)
RWS-5 (W/B)
RWS-6 (W/B)
Típus
2 utas fali hangfal 1“ magassugárzóval
Mélysugárzó
4” (10cm)
5,25” (13cm)
6” (15cm)
anyaga:
vízlepergető, festett papir
Hangrendszer
70V-100V / 8 Ohm
Teljesítmény (választóval):
5W/10W/20W/8Ohm
7,5W/15W/30W/8Ohm
10W/20W/40W/8Ohm
Frekvenciaviszony,
érzékenység
90Hz - 20kHz @ 88dB
75Hz - 20kHz @ 90dB
60Hz - 20kHz @ 90dB
Alapanyag
ABS ház fém ráccsal
Szín
fekete / fehér
Méretek
224(dia) x 155 x 134mm
260(dia) x 175 x 158mm
317(dia) x 210 x 210mm
Súly
1,2 kg
1,8kg
2,6kg

4
A tényleges értékek egységenként kissé eltérhetnek. A specifikációk előzetes értesítés nélkül módosíthatók.
A termék megfelel a 2014/35/EU-es és a 2014/30/EU -as, elektromos eszközökre vonatkozó európai előírásoknak.
SZERVÍZ ÉS FORGALMAZÓ
Márkabolt: Budapest, 1077 Rottenbiller utca 54. ; Debrecen, 4028 Nyíl utca 38. HUNGARY
Forgalmazó: MK Discotechnika Kft. 3325 Noszvaj Kölcsey Ferenc utca 6.
Szervíz:MK Discotechnika Kft. 3411 Szomolya HRSZ055/2
AZ ELEKTROMOS BERENDEZÉSEK HASZNÁLATA
Kérjük figyelmesen olvassa el és kövesse a használati Úttmutatóban foglalt használati utasításokat, a téves használatból adódó károk a
garancia elvesztését eredményezik. A telepítés és használat során tegyen meg minden óvintézkedést a tűz és / vagy áramütés elkerülése
érdekében. A készüléken javításokat csak képzett szakember végezhet.
•Az első használat előtt ellenőrizze a készüléket és a
készülék tartozékait. Ha szállításból adódó sérülést,
vagy hiányosságot tapasztal, értesítse az Eladót!
•A készüléket, tartozékait és a csomagolóanyagokat
tartsa távol a gyermekektől, mert az apró részeket
lenyelhetik és fulladást okozhatnak! A készülék
működése közben ne hagyja a gyermekeket
felügyelet nélkül a készülék közelében.
•A készülékben feszültség alatt lévő alkatrészek
vannak, NE NYISSA KI a készüléket!
•Nedves kézzel soha ne csatlakoztassa, vagy húzza ki
a készüléket a hálózatból!
•Ha a csatlakozó és/vagy a hálózati kábel sérült,
szakemberrel kell javíttatni!
•Ha a készülék olyan mértékben sérült, hogy a
belseje láthatóvá vált, ne csatlakoztassa a hálózati
aljzathoz!
•A készüléket csak 220-240Vac/50Hz és 10-16A
terhelhetőségű, földelt hálózati aljzathoz
csatlakoztassa!
•A készüléket ne helyezze hőforrás közelébe és ne
tegye ki közvetlen hő, vagy erős napsütés
hatásának!
•Az elektromos csatlakozókat ne kábelnél fogva
húzza ki az aljzatból!
•A készülék használata 5°C- 35° C-os közötti
környezeti hőmérsékleti tartományban ajánlott!
•Zivatar esetén, vagy ha hosszabb ideig nem
használja a készüléket, húzza ki a hálózati
csatlakozót!
•A készüléket az esetleges áramütés elkerülése
érdekében ne használja nedves / poros
környezetben
•Egymás után többször ne kapcsolgassa ki- és be a
készüléket, mert az kárt okozhat benne.
•Maró vegyszert tartalmazó oldattal ne tisztítsa a
készüléket, mert tönkreteheti a felületét.
•A készüléket jól szellőző helyre tegye, a
szellőzőnyílásokat pedig ne takarja le!
•A készüléket ne helyezze olyan berendezések
közelébe, amelyek közelében elektromos
interferencia alakulhat ki.
Amennyiben a készülék rendelkezik:
•hangerőszabályozóval, azt bekapcsolás előtt nullára
kell állítani!
•csúszó-szabályozók tisztításához ne használjon
tisztító spray-t, hanem kérje ki szakértő véleményét.
•a hangszóró mágneses mezőt hoznak létre: heyezze
távolabb a hagyományos képernyőktől
A javítást szakemberre kell bízni, ha
•a hálózati vezeték illetve a dugasz megsérült
•valami bele esett vagy belefolyt a készülékbe
•a készülék nem működik megfelelően
•a készüléket leejtették vagy a készülékház megsérült
•ha az akkumulátorral rendelkezik és az legyengült
vagy tönkrement
Kicsomagolás: Kicsomagolás után várja meg, amíg a készülék átveszi a helyiség hőmérsékletét. A hőingadozás miatt esetlegesen
keletkező pára bekapcsolás esetén károsíthatja az elektronikus részeket. Tápegység: Amennyiben a készülék külön tápegységgel
rendelkezik, azt csak a mellékelt gyári tápegységgel üzemeltesse! Ne csatlakoztassa a készüléket olyan hálózathoz, aminek
feszültsége szabályozható (pl dimmerhez.), mert esetleg alul-, vagy túlterheli a tápegységet. FONTOS: A készüléket megszakítóval
vagy biztosítékkal védett áramkörhöz csatlakoztassa. Megfelelés:A készülék CE tanúsítvánnyal rendelkezik. Tilos bármilyen
módosítást végrehajtani a készüléken. A szakszerűtlen és helytelen módosítás érvénytelenítia garanciát! A gyártó által
meghatározott készülék-specifikációk jellemzőek: a tényleges értékek nagyon kis mértékben készülékenként azonban eltérhetnek.
A specifikációk előzetes értesítés nélkül megváltoztathatók! ÓVJUK KÖRNYEZETÜNKET! Az elektromos termékeket nem szabad a
háztartási hulladékba dobni. Kérjük, vigye már nem működő vagy nem javítható terméket Elektronikai Hulladékot kezelő
gyűjtőhelyre. Érdeklődjön a helyi önkormányzatnál, hatóságoknál, vagy a készüléket értékesítő kereskedőnél.
