Thunder KCS-508 User manual

1
KCS-508/608/808 CEILING SPEAKER
8ohm ceiling speakers user’s guide
Thunder Audio's KCS ceiling speakers are available in 5", 6" and 8" sizes. They require no screws for installation, and the
speakers are equipped with four mounting lugs. With a good quality white grille and surround, they look good on most surfaces.
Recommended for building sound reinforcement, home use, restaurants. Please consult a professional for the correct wiring
and amplifier to match the speaker's power and resistance.
INSTALLATION
Always switch off the electricity when installing and connecting cables and devices! Before installation:
•choose the appropriate amplifier regarding the impedance, power and number of the speakers
•Plan and choice the best connection method regarding the number, the impedance, and power of the speakers
•Test the position in which the loudspeakers will be used and lay the cables electrically and mechanically safely from the
amplifier to the speakers
Installation:
•The speaker grille is a magnetic mounting. Take out the grill previous.
•Cut a hole in the suspended ceiling of the correct size (e.g. using a template) and then insert the speaker.
•Secure the speaker with rotating clamps.
•Connect the speaker and the amplifier according to the polarity using the securely installed cables.
•Once all the speakers have been installed and the connections checked, carry out a sound test and finalise the settings.
CONNECTION
The power of the amplifier per channel should not be greater than the sum of the power of the speakers connected to the same
channel. (For example, for an amplifier with an 8 Ohm output and 50W, the total load per channel should not be less than
50W!) Damage due to incorrect installation is not covered by warranty, please seek professional advice.

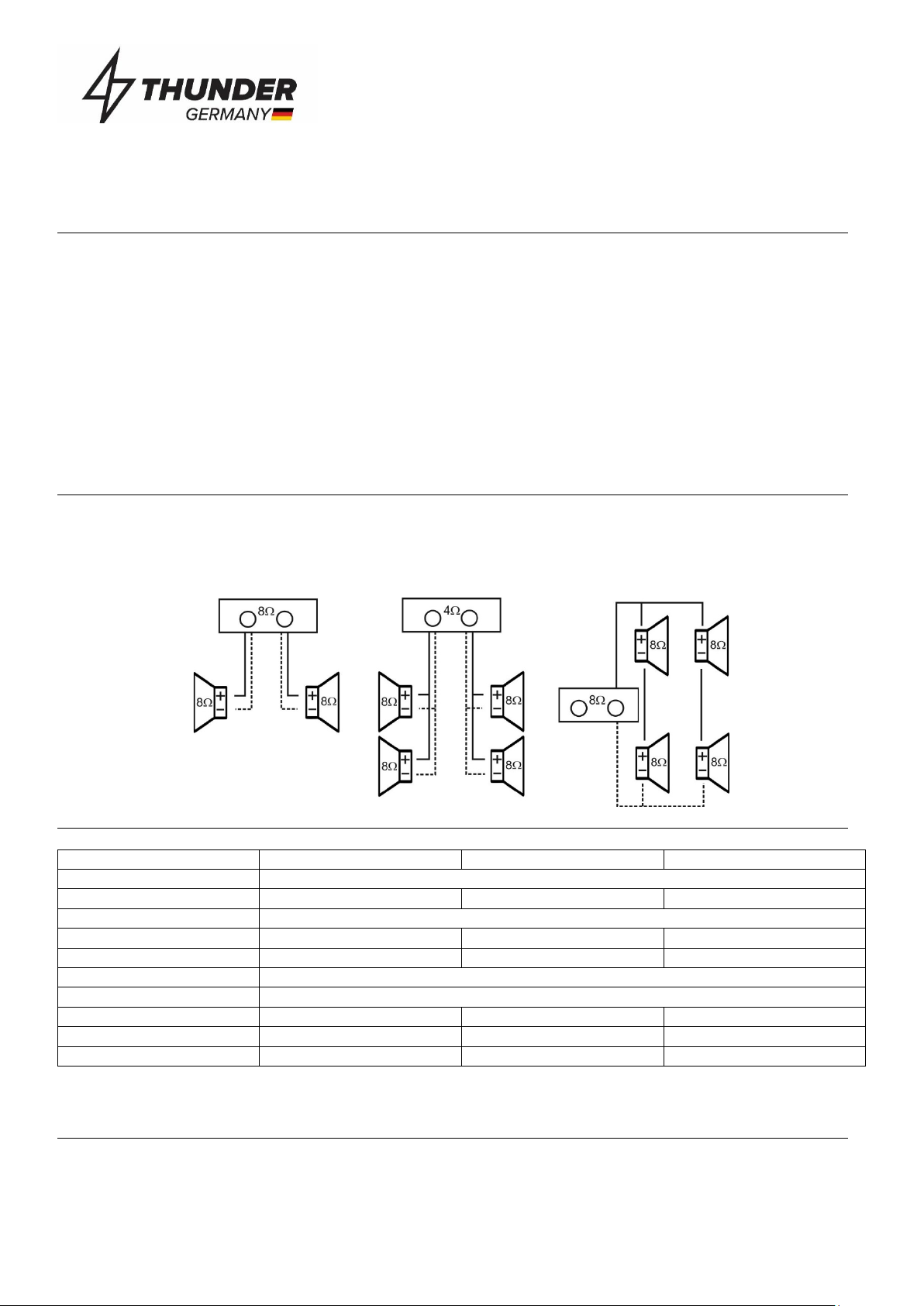

Standard setup Parallel setup Serial-Parallel mono setup
SPECIFICATION
Modell
KCS-508
KCS-608
KCS-808
Type
2 way speaker with 1“tweeter
Woofer
5” (13cm) kevlar
6” (15cm) kevlar
8” (20cm) kevlar
Impedance
8 Ohm
Rated Power
30W
40W
60W
Handling Power
60W
80W
120W
Frequency response
60Hz - 20kHz @ -10dB
Case Material
ABS
Dimensions
215mm(dia) x 90mm (h)
230mm(dia) x 105mm (h)
280mm(dia) x 105mm (h)
Cut-out Size
175mm (dia)
205mm (dia)
240mm (dia)
Weight
1,2 kg
1,4kg
2,2kg
The actual values can slightly change from one unit to the other. Specifications can be changed without prior notice.
The device complies the 2014/35/EU Low Voltage Directive and 2014/30/EU Electromagnetic Compatibility Directives
SERVICE AND DISTRIBUTION
Stores: Budapest, 1077 Rottenbiller utca 54. ; Debrecen, 4028 Nyíl utca 38. HUNGARY
Distributor: MK Discotechnika Kft. 3325 Noszvaj Kölcsey Ferenc utca 6.
Service:MK Discotechnika Kft. 3411 Szomolya HRSZ055/2

2
THE USE OF ELECTRICAL SOUND APPLIANCES
Please read and follow the instructions in the User Manual carefully, any damage resulting from misuse will void the warranty. Take all
precautions to avoid fire and/or electric shock during installation and use. Repairs to the appliance should only be carried out by a qualified
technician.
•Before using the appliance for the first time,
check the appliance and its accessories. If you
notice any damage or defects due to shipping,
please notify the Seller.
•Keep the appliance, its accessories and
packaging materials out of the reach of children,
as small parts may be swallowed and cause
choking! Do not leave children unattended near
the appliance while it is in operation.
•The appliance has live parts, DO NOT TURN OFF
the appliance!
•Never plug or unplug the appliance with wet
hands!
•If the plug and/or power cord is damaged, have
it repaired by a professional!
•If the appliance is damaged to the extent that
the inside is visible, do not connect it to the
mains socket!
•Connect the appliance only to an earthed mains
socket with a load rating of 220-240Vac/50Hz
and 10-16A.
•Do not place the appliance near a heat source
and do not expose it to direct heat or strong
sunlight!
•Do not unplug electrical connectors from the
socket by the cord!
•The use of the appliance is recommended at
ambient temperatures between 5°C and 35°C!
•Unplug the appliance in the event of a
thunderstorm or when not in use for an
extended period of time.
•To avoid possible electric shock, do not use the
appliance in damp/dusty environments
•Do not switch the appliance on and off more
than once in a row as this may damage the
appliance.
•Do not clean the appliance with a solution
containing caustic chemicals, as this may
damage the surface.
•Place the appliance in a well-ventilated area and
do not cover the ventilation openings.
•Do not place the appliance near equipment
which may cause electrical interference.
If the appliance has:
•a volume control, it must be set to zero before
switching on!
•do not use a cleaning spray to clean the slide
controls, but seek professional advice.
•the speakers create a magnetic field: move them
away from conventional screens
Leave the repair to a professional if
•the power cord or plug is damaged
•something has fallen or been dropped into the
device
•the device does not work properly
•the appliance has been dropped or the casing
has been damaged
•if the battery is weakened or damaged
Unpacking: after unpacking, wait for the appliance to take over the room temperature. After unpacking the appliance, leave it
in the drying room until it has recovered from the heat. Power supply: If the appliance has a separate power supply, use only
the supplied factory power supply. Do not connect the appliance to a mains supply with adjustable voltage (e.g. dimmer) as this
may under- or overload the power supply. IMPORTANT: Connect the appliance to a circuit protected by a circuit breaker or
fuse. Compliance: The device is CE certified. It is forbidden to make any modifications to the appliance. Unprofessional and
incorrect modification will void the warranty! The device specifications given by the manufacturer are typical: actual values may
vary very slightly from device to device. Specifications are subject to change without notice! PROTECT OUR ENVIRONMENT!
Electrical products should not be disposed of with household waste. Please take your non-working or non-repairable product
to an electronic waste collection point. Contact your local municipality, authorities or the retailer who sold you the equipment.
