TJ TA-E41 User manual

TA-E41
ENGLISH Manual
한국어 사용설명서
ᇖ໚ ൗႯනଃඇ

TA-E41
v.1
Features of TA-E41 Amplifier
Accessory
SAFETY
Safety precaution
Grounding precautions
About power
CONNECTION
Front panel features
Rear panel features
Connection with speaker system
System connection
ETC.
Troubleshooting
Specifications
5
5
6-7
8
9
10
11
12
12
13
14
TA-E41 앰프의 특징 및부속품
안전
안전을 위한 주의사항
접지에 대한 주의사항
전원코드 연결
연결
각부분의 이름 [전면]
각부분의 이름 [후면]
스피커 연결방법
시스템 연결방법
기타
고장진단 및응급처치
제품규격
보증서
16
17-18
19-20
20
21
22
23
23
24
24
한국어 사용설명서
ENGLISH Manual

ൗႯනଃඇ
ᇖ໚ᇖ໚
<)-ӈ௝า׋
஬ࡸ
τ಍τ಍
τ಍྽ᆰ
׏ჾནৼࢫ
ৼࢫৼࢫ
܆୆ࣁജఴ૲Ϸา׋
܆୆ࣁജޱ૲Ϸา׋
ႂམৼࢫ١ٌ
༩๫ৼࢫ١ٌ
ఊ෷ఊ෷
ܪᅷᆗؕთ႒ࠫյേ
݆۳


!








Make sure to read safety precautions before use.
Please read the user manual thoroughly to maximize the performance of the product.
Store the user manual after reading forfuture reference.
TA-E41 User Manual

Features of TA-E41 Amplifier
Real Sound
- Reproduce the original sound dynamically
- Wide frequency response (10Hz~30KHz)
- Low THD & high SNR
Accessory
User Manual
Powerful Sound
- Adopting analog transistor for powerful & high quality sound
- Rich & dynamic low range sound
E
T
C
.
C
O
N
N
E
C
T
I
O
N
ENGLISH
5
S
A
F
E
T
Y

6
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with a dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions .
8. Do not install near any heat sources such as radiators, heat registers, stoves
or other apparatus (including amplifiers) that produce heat.
9. Do not defeat the safety purpose of the grounding-type plug. A grounding plughas two blades
and a grounding prong. The wide blade or third prong are provided for your safety.
If the provided plug does not fit your outlet, consult an electrician forthe replacementof the
obsolete outlet.
10. Protect the power cord from being walked on or pinched, particularly at plugs, convenience
receptacles, and the point wherethey exit from the apparatus.
11. Use only with a cart, stand, tripod, bracket, or table specified by the manufacturer,
or sold with the apparatus. When a cartis used, use caution when moving
the cart/ apparatus combination to avoid injury from tip-over.
12. Unplug this apparatus during lightning storms or when unused for long periods of time.
13. Refer all servicing to qualified service personnel. Servicingis required when theapparatus
has been damaged in any way, such as power-supplycord or plugis damaged, liquid has been
spilled or objects have fallen into theapparatus, the apparatus has been exposed torain or
moisture, does not operate normally, or has been dropped.
14. Use the mains plug to disconnect the apparatusfrom the mains.
15. WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRICSHOCK, DO NOT EXPOSE
THIS APPARATUS TO RAIN OR MOISTURE.
16. WARNING: THIS APPLIANCE SHALL BE CONNECTED TO A MAINS SOCKET OUTLET WITH
A PROTECTIVE EARTHING CONNECTION.
17. DO NOT EXPOSE THIS EQUIPMENT TO DRIPPING OR SPLASHING AND ENSURE
THAT NO OBJECTS FILLED WITH LIQUIDS, SUCH AS VASES, ARE PLACED ON
THE EQUIPMENT.
18. THE MAINS PLUG OF THE POWER SUPPLY CORD SHALL REMAIN READILY OPERABLE.
TO PREVENT ELECTRIC SHOCK DO NOT REMOVE TOP OR BOTTOM COVERS.
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
TO COMPLETELY DISCONNECT THIS EQUIPMENT FROM THE AC MAINS,
DISCONNECT THE POWER SUPPLY CORD PLUG FROM THE AC RECEPTACLE.
THE MAINS PLUG OF THE POWER SUPPLYCORD SHALL REMAIN READILY OPERABLE.
Safety precaution

Safety precaution
WATCH FOR THESE SYMBOLS:
The lightning bolt triangle is used to alert the user to the risk of electric shock.
IMPORTANT
TA-E41 amplifier requires Class 2 outputwiring.
MAGNETIC FIELD
CAUTION! Do not locate sensitive high-gain equipmentsuch as preamplifiers or tape decks
directly above or below the unit. Because this amplifier has a high power density,
it has a strong magnetic field which can induce huminto unshieldeddevices thatare located
nearby. The field is strongest just aboveand below the unit. If an equipment rack is used,
we recommend locating the amplifier(s) in the bottom of the rack.
The exclamation point triangle is used to alert the user to important operating
or maintenance instructions.
This device is designed and evaluated under the condition of 2000 meters tall
above sea level; and, it can be only used in locations below 2000 meters tall
above sea level. Using the device above 2000 meters altitude would result
in high safety risk.
The device is designed and evaluated under the condition of non-tropical climate; and,
it can be only used in locations in non-tropical climate areas. Using the device
in tropical climate areas would result in high safety risk.
E
T
C
.
C
O
N
N
E
C
T
I
O
N
ENGLISH
7
S
A
F
E
T
Y

8
Warning
Make sure to connect the ground wire tothe ground terminal.
The unit not grounded or improperly grounded can cause fireor electric shock.
Also, there is the possibility of gettingelectric shocks from other devices(monitor,
karaoke machine, microphone) connected to the amp.
What is grounding?
This product is used in karaoke bar or karaoke room,and operates with other devices such as
karaoke machine, speaker, LDP, video channel separator,satellite receiver and microphone in
complex connections, therefore needs to be grounded and class 3 grounding construction must be
performed to preventfires or electric shocks.
Grounding is the most basic safety measure in any electronic devices, and insufficient grounding
device can cause degrading performance of the unit, damages to the unit or malfunctioning.
Thus proper grounding measure mustbe installed in order to prevent injuries,damages to the unit
and malfunctioning.
Improper groundinginstallation can prevent circuit breaker from working properly in cases of over
load or other mechanical problems of the unit, making damagesto the unitor fire unpreventable.
Also, residual current device may not function properly, be unable to prevent injuries to human from
electric shock, and it is especially dangerous in humid, raining weather.
Rapid voltage fluctuations(from few hundred thousand to million V) from thunderbolts can cause fire,
damage to theunit, or even injuries.
Reasons for grounding construction
- To prevent electric shocks from residual current due to blazed or damaged insulating material.
(equipment grounding)
- To prevent electric shocks from high voltage clash accidents that can damagehuman by
dispersing high voltage currents to the ground..(system grounding)
- To prevent thunderbolt damages.(shielding)
- To make relays to work fast and accurately in case of ground fault accidents in power cables,
high voltage cables, bus lines.(grounding)
- Reduce dielectric strength and suppress voltage to ground in abnormalhigh voltage situations
from equipment or relays.
If not grounded
If there is an electric leakage in electronics equipment, metal casing is charged electricity and can
injure human upon touching.
This unit is used in karaoke bar or karaoke room,and operates with other devices such as
karaoke machine, speaker, LDP, video channel separator,satellite receiver and microphone in
complex connections, therefore, if not grounded properly or no ground constructions were done,
there is a high chance of electricshock damage through lips touching microphone.
If grounded
If metal casing is grounded, most of the electric leakage goes to the ground through groundwire,
preventing electric shocks.
Grounding will also reduce malfunctioning of the unit and noises,allowing the unit to perform as
designed.
Grounding precautions

About power
This unit uses 220V A.C.
In case of problem with the unit, do not open the cover as there is danger of electric shock andfire.
There may be risk of fire hazard if specified voltage and fuse arenot used.
Before unplugging the power plug
This unit uses 220V A.C.
In case of problem with the unit, do not open the cover as there is danger
of electric shock and fire.
There may be risk of fire hazard if specified voltage and fuse arenot used.
Use the specified cord for power
Using unspecified wires or extending wires canheat up the wires,
causing fire or electric shock.
WARNING
CAUTION
E
T
C
.
C
O
N
N
E
C
T
I
O
N
ENGLISH
9
S
A
F
E
T
Y

10

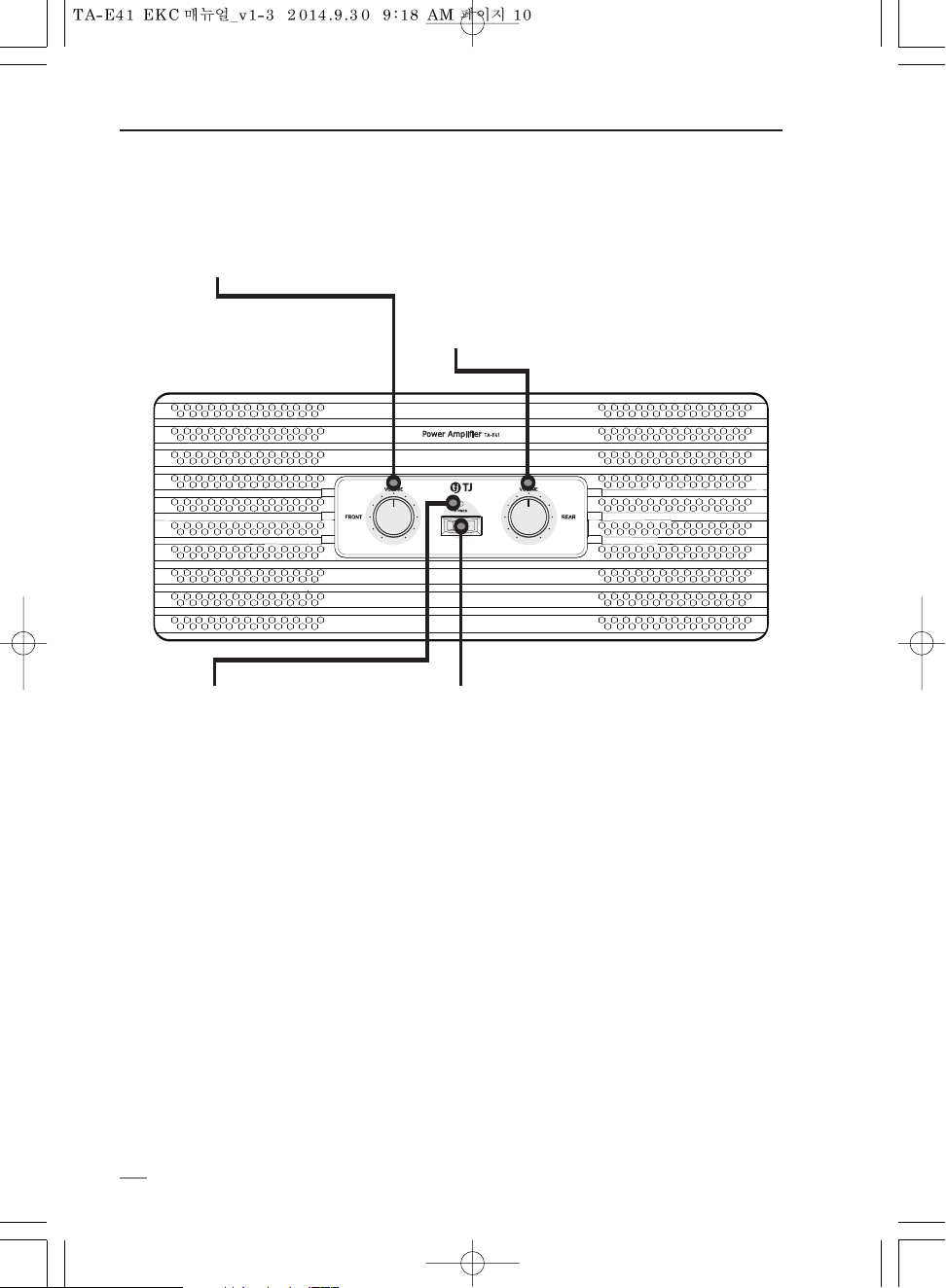

Front panel features
FRONT VOLUME
Adjust output level of front left & right channels.
ON/OFF SWITCH
Rocker switch to turn on or off the amplifier.
REAR VOLUME
Adjust output level of rear left & right channels.
POWER LED

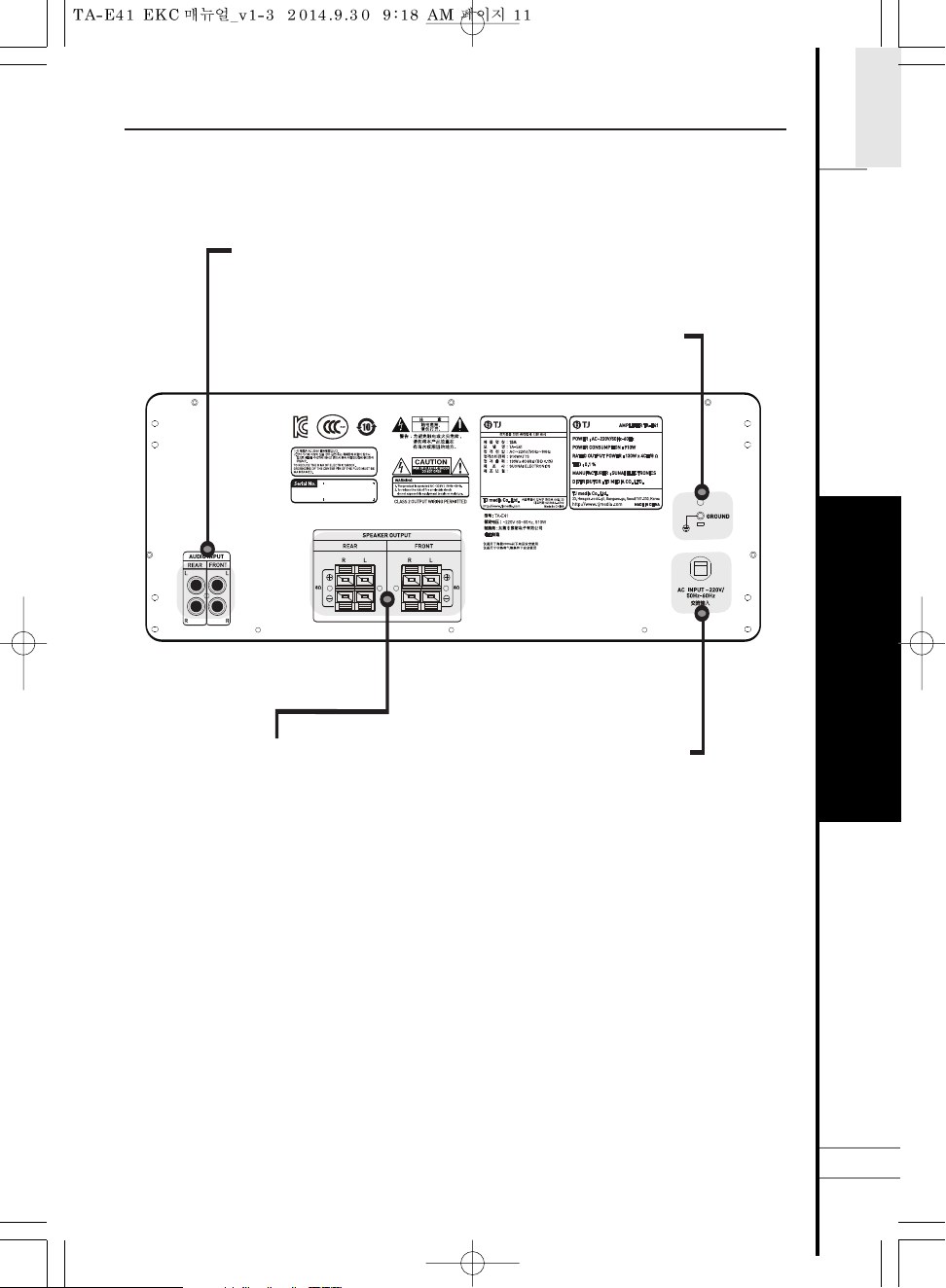

Rear panel features
AUDIO INPUT
Connect to audio output of karaoke machine or auxiliary device.
SPEAKER TERMINAL
Connect to each front &rear speakers.
POWER CORD
Connect to 220V A.C wall socket.
GROUND
This appliance has to be grounded to prevent from an electric shock.
E
T
C
.
C
O
N
N
E
C
T
I
O
N
ENGLISH
11
S
A
F
E
T
Y

12
TA-E41
1.
2.
3.
Remove the covering of the speaker wires and
twist metal wires together.
Press the speaker connection terminal and
put the wires inside.
Pull it gently to check the wires are connected properly.
Right & left of rear speakers Right & left of front speakers
KARAOKE
Precaution when connecting withspeaker systems
Connection with speakersystem
System connection

Check power plug is connected properly,
and try connecting it properly again.
Refer to the informationbelow when problem within the unit is suspected.
Problem can be from poor control or other devices connectedto the unit, therefore check other units as well.
If the same problem persists after following the troubleshooting methods, do not open the cover of the unit,
but contact a service center or authorized dealer.
Does not turn on.
Check speaker wires areconnected properly,
and try connecting them properly again.
No sound coming out of speakers.
Troubleshooting
E
T
C
.
C
O
N
N
E
C
T
I
O
N
ENGLISH
13
S
A
F
E
T
Y

14
TA-E41
~220V/50Hz-60Hz
910W
420 x 185 x 210 (mm)(Including foot)
10Hz~30kHz
130W x4CH (1KHz, THD 0.1%, 8ѻ)
97dB (1KHz)
250mV
Model name
Input voltage
Power consumption
Dimensions(WxHxD)
Frequency range
RMS output
Signal to noise ratio
Audio input sensitivity
Specifications and appearance of the unit can change without notice for quality improvement.
Specifications

사용전에 안전을 위한 주의사항을 반드시 읽고 정확하게 사용해 주세요.
사용설명서에 제품보증서가 포함되어 있습니다.
본제품을 올바르게 사용하기 위하여 “경고, 주의 사항”을 반드시 확인하세요.
본기기의 성능을 충분히 활용할 수있도록 본사용설명서를 처음부터 끝까지 잘읽어 주세요.
다읽으신 후에도 필요하실 때에 볼 수 있는 장소에 보관해 주세요.
본제품은 전자파 장해 검정을 받은 기기로서 업소용으로 사용할 수있습니다.
TA-E41
사용설명서

16
Real Sound 재생
-초저역부터 고역까지 주파수 왜곡없이 원음 그대로 다이나믹한 리얼 사운드를 출력
-하이앤드 오디오 튜닝 기법을 통해 악기의 세밀한 표현 하나하나를 놓치지 않는 정교한 사운드 재생 가능
-낮은 왜율과 -96dB의 높은 신호대 잡음비, -70dB이상의 높은 채널
-음질의 왜곡과 잡음 유입 최소화
-티제이미디어 신제품 반주기와 최적 호환 설계하여 최상의 리얼 사운드 구현
Powerful Sound 제공
-아날로그 TR을 채택하여 다이나믹하고 파워풀한 하이-퀄리티 사운드 출력
-뛰어난 저역 재생능력으로 박진감 넘치는 저역 표현
TA-1000앰프와 Family디자인을 적용하여 4채널 파워앰프 완성
사용설명서 및보증서
TA-E41 앰프의 특징
부속품

경 고
전원코드는 무리하게 잡아 당기거나 피복이 벗겨지지 않도록 하세요.
•화재나 감전의 원인이 됩니다.
•코드가 훼손(전선의노출,절단)되면 구입하신 대리점에 교환을 의뢰하세요.
본기기를 설치할 때에는 벽으로 부터 일정거리를 두어 통풍이 잘되게 하세요.
•내부 온도상승으로 인한 화재의 원인이 됩니다.
•벽에서 10cm이상, 윗면에서 2cm이상, 뒷면에서 5cm이상의 최소공간을 남겨두세요.
지정된 전압 외에는 사용하지 마세요.
•화재나 감전의 원인이 됩니다.
본기기를 욕실이나 옥외의 물이 침투하기 쉬운 장소에서는 사용하지 말아 주세요.
•화재나 감전의 원인이 됩니다.
본기기를 선박등의 직류(DC) 전원에 접속하지 말아 주세요.
•기기가 정상 동작을 하지 않거나 화재의 원인이 됩니다.
•특정 장소의 설치를 위하여 기기의 전원을 변경 시키면 화재, 감전의 원인이 됩니다.
접지단자에 접지선을 반드시 연결하세요.
•기기가 정상 동작을 하지 않거나 화재의 원인이 됩니다.
•특정 장소의 설치를 위하여 기기의 전원을 변경 시키면 화재, 감전의 원인이 됩니다.
본기기를 바람이 잘통하지 않는 곳이나 융단, 이불 등의 위에서 사용하지 말아 주세요.
•통풍구가 막혀서 기기 내부의 온도가 상승하여 화재의 원인이 됩니다.
본기기에서 연기가 나오거나 이상한 냄새가 나면 즉시 전원플러그를 빼고 서비스센터나 대리점으로 연락하세요.
•화재나 감전의 원인이 됩니다.
본기기 내부에 이물질이 들어갔을 경우 즉시 전원플러그를 빼고 서비스 센터나 대리점으로 연락하세요.
•화재나 감전의 원인이 됩니다.
표시되어 있는 전원전압 교류 220V이외의 전압에서 사용하지 마세요.
•화재나 감전의 원인이 됩니다.
본기기의 내부에 클립이나 작은 금속 물체를 넣지 마세요.
•기기가 정상으로 동작하지 않거나 화재나 감전의 원인이 됩니다.
본기기의 캐비닛은 절대로 열지 마세요. 내부의 점검, 정비, 수리는 서비스센터나 대리점에 의뢰 하세요.
당사 서비스 센터 또는 대리점이 아닌 곳에서 캐비닛을 열었을 경우,
그후의 성능과 품질에 대하여 당사는 책임을 지지 않습니다.
내부의 점검, 정비, 수리는 서비스센터나 대리점에 의뢰 하세요.
•당사 서비스 센터 또는 대리점이 아닌 곳에서 분해했을 경우, 그후의 성능과 품질에 대하여 당사는 책임을 지지 않습니다.
천둥이 심하게 칠때는 전원 스위치를 끄고 전원플러그를 뽑아 주세요
.•기기 고장이나 화재, 감전의 원인이 됩니다.
본기기를 분해하거나 커버를 분리하지 말아 주세요.
•감전, 부상의 원인이 됩니다.
이그림기호는 위험을 끼칠 우려가 있는 사항과 조작에 대하여 주의를 환기시키기 위한 기호입니다.
주의사항은 "경고"와 "주의"의 두가지로 구분 되어 있습니다. "경고"와 "주의"의 의미는 다음과 같습니다.
경고 :지시사항을 위반할 때, 심각한 상해나 사망이 발생할 가능성이 있는경우
주의 :표시사항을 위반할 때, 경미한 상해나 손상이 발생할 가능성이 있는 경우
안전을 위한 주의사항
기
타
연
결
한국어
17
안
전

18
주 의
내부의 점검, 정비, 수리는 서비스센터나 대리점에 의뢰 하세요.
•당사 서비스 센터 또는 대리점이 아닌 곳에서 분해했을 경우, 그후의 성능과 품질에 대하여 당사는 책임을 지지 않습니다.
제품을 닦을 때에는 안전을 위해 전원 플러그를 콘센트에서 빼고 나서 행하여 주세요.
•당사 서비스 센터 또는 대리점이 아닌 곳에서 캐비닛을 열었을 경우, 그후의 성능과 품질에 대하여 당사는 책임을 지지 않습니다.
전원플러그를 뺄때에는 전원코드를 당기지 말고 반드시 플러그를 잡고 빼주세요.
•전선안의 선이 끊어지면 화재나 감전의 원인이 됩니다.
장기간 본기기를 사용하지 않을 때에는 안전을 위해 전원플러그를 콘센트에서 빼주세요.
•뜻밖의 사고로 발전할 수있습니다.
본기기의 이동시 밑면의 좌우를 확실히 잡고 수평상태를 유지하여 이동 하세요.
•떨어뜨려 부상을 입을 수도 있습니다.
젖은 손으로 전원플러그 및기기를 만지지 마세요.
•감전의 위험이 있습니다.
본기기를 먼지가 많은 장소에 두지 마세요.
•화재나 감전의 원인이 됩니다.
본기기에 다른 기기(모니터, 반주기, 스피커, 마이크)를 연결 할때에는 전원플러그를 콘센트에서 빼고 연결해 주세요.
•기기가 고장이 나거나 뜻밖의 사고로 발전할 수있습니다.
기기의 이동시에는 연결되어있는 모든 코드를 분리 하여 코드가 훼손되지 않도록 주의하세요.
•코드가 훼손되면 화재나 감전사고의 원인이 됩니다.
본기기 위에 물건을 놓거나 앉거나 타거나 하지 말아 주세요.
•본체에 무리한 하중이 걸려 변형이나 고장의 원인이 됩니다.
•파손에 의한 부상, 화재, 감전의 원인이 됩니다.
본기기를 조리대나 가습기의 근처 등과 열기구의 열이 직접 닿는 장소에 설치하지 말아 주세요.
•화재나 감전의 원인이 될위험이 있습니다.
본기기에 다른 기기를 연결할때 에는 각기기의 사용설명서에 따라 지정코드를 사용하여 주세요.
•지정되지 않은 코드로 연결하거나 코드를 연장하여 사용하면 코드가 발열하여 화상 또는 화재, 감전의 원인이 됩니다.
본기기와 다른 기기(모니터, 반주기, 스피커, 마이크)등과 연결한 후전원을 연결하기 전에 앰프의 마스터 음량을 최소로 하여 주세요.
•갑자기 커다란 음이 출력되어 청력 장애등이 발생할 수있습니다.
왁스, 벤젠, 알코올, 신나, 모기약, 방향제, 윤활제, 세정제등의 화학 약품을 사용하지 마세요.
•제품의 도장이 벗겨지거나 변형의 원인이 됩니다.
본기기를 직사광선이나 스포트라이트가 직접 닿는 장소, 난방기구등 뜨거운 물건 가까이 놓지 마세요.
•화재나 감전사고의 원인이 됩니다.
운송, 개봉, 소각 시포장재의 취급에 주의를 기울여 주세요.
•종이에 손을 베이거나 부상의 원인이 됩니다.
본기기 위에 화병, 화분, 컵, 화장품, 약품 등액체용기 및촛불 등을 올려놓지 마세요.
•화재나 감전의 원인이 됩니다.
·휴대폰, 무선기기 등은 전파에 의한 간섭이 발생할 수있으므로 본기기 가까이 사용하지 마세요.
·표면의 이물질은 중성 세제를 희석한 액에 천을 적셔 잘짜서 이물질을 닦아내고 마른 천으로 닦아 주세요.
·옆으로 놓거나 뒤집어서 사용하지 마세요.
·화병, 화분, 컵, 화장품, 약품이나 물등이 들어있는 용기나 금속 물체를 올려놓고 사용하지 마세요.
·본 기기는 옆과 같은 조건에서 사용하세요. [온도조건 :5~35℃ (사용 시) /습도조건 :45~80%]
·추운 겨울에 오랜 시간 차가워진 기기는 내부에 결빙이 생겨 동작하지 않을 수도 있습니다.
그때에는 전원 플러그를 콘센트에서 뽑은 상태로 1~2시간 놔두었다가 사용하세요. 실내온도는 되도록 서서히 올릴 수있도록 하세요.
·여름에 냉방기의 바람이 직접 닿는 장소에 설치하면 결빙의 가능성이 있습니다. 이경우에는 설치장소를 옮겨 주세요.
안전을 위한 주의사항

경 고
접지란?
본기기는 노래방, 단란주점 등의 업소에서 사용되는 기기로서 본기기 외에 다른 기기의 반주기, 모니터, 스피커, LDP,
영상분 배기, 위성수신기, 마이크 등이 복합적으로 연결되어 사용되므로 화재 및감전 등의 안전을 위하여
반드시 기기간의 접지 및3종 접지공사를 해야 합니다.
전기사용 시설물에서 접지는 가장 기본적인 안전장치이며 접지 시설이 부적합하면 감전 사고나 기기의 성능 저하,
기기의 파손 및오동작의 주원인이 되므로, 인명사고 방지 및기기의 보호, 기기의 파손 및오동작 방지를 위하여
완벽한 접지 시설을 유지해야 합니다.
접지 시설이 부적합하면 과부하나 장비 및기계의 문제 발생시에 전기 차단기가 정확한 동작을 하지 못해
화재나 장비의 파손을 막지 못하고 장비로부터 누전이 될때누전 차단기가 정격 동작을 하지 못해 인체에 감전 사고를 일으키고
특히 습도가 많은 우천시에는 아주 위험합니다.
낙뢰로 인한 급격한 전압변화 (수억~수십억V)발생시 화재, 기기파손 및인명사고를 일으킬 수있습니다.
접지공사를 실시하는 목적
·기기 절연물이 열화 또는 손상되었을 때흐르는 누설전류로 인한 감전 방지용(기기접지)
·고전압 혼촉 사고가 발생하였을 때인축에 위험을 주는 고압전류를 대지로 흘려 감전을 방지하는 작용(계통 접지)
·뇌해 방지용(차폐용)
·송전선, 배전선, 고전압선, 모선 등에서 지락사고가 발생하였을 때계전기를 신속하고 확실하게 동작하도록 하는 작용(접지효과)
·기기 및배전선에서 이상 고전압이 발생하였을 때대대지 전위를 억제하고 절연 강도를 경감시키는 작용(접지효과)을 합니다.
접지가 되어있지 않을 경우
절연 이상으로 전기용품에 누전이 되면 금속 케이스 부분에 전기가 충전되어 사람이 접촉하게 되면 감전사고가 일어나게 됩니다.
노래방, 단란주점 등에서 본기기 외에도 반주기, 모니터, LDP,위성수신기, 마이크 등다수의 기기가 연결되어 있어서
기기간 접지 및접지 공사가 되어 있지 않거나 불안전하게 되어 있으면 마이크와 가까운 입술을 통한 감전 사고의 위험이 높습니다.
접지가 되어있는 경우
금속케이스 외부에 접지를 하면 대부분의 누설전류가 접지선을 통하여 땅속으로 흘러들어 감전 사고를 막을 수있습니다.
접지를 하면 제품의 고장이나 잡음이 감소되어 제품 본래의 성능을 발휘할 수있습니다.
접지단자에 접지선을 반드시 연결하세요.
접지선이 부착되지 않았거나 불안전한 상태일 때화재나 감전의 원인이 됩니다.
또한 앰프와 연결 되어있는 기타기기(모니터, 반주기, 마이크)에 의하여 감전이 될위험이 높습니다.
주의사항은 "경고"와 "주의"의 두가지로 구분 되어 있습니다. "경고"와 "주의"의 의미는 다음과 같습니다.
접지에 대한 주의사항
기
타
연
결
한국어
19
안
전
