AMS AML 60 USB User manual

AML 60 USB
Rev. 16.04.02
User Manual / Instrucciones de Usuario

This symbol, wherever used,alerts you to
the presence of un-isulated and dangerous
voltages within the product enclosure.
These are voltages that may be sufficient to
constitute the risk of electric shock.
This symbol, wherever used, alerts you to
important operating and maintenance
instructions. Please read.
Protective Ground Terminal
AC mains (Alternating Current)
Hazardous Live Terminal
ON: Denotes the product is turned on.
OFF: Denotes the product is turned off.
WARNING
Describes precautions that should be observed to
prevent the possibility of death or injury to the user.
CAUTION
Describes precautions that should be observed to
prevent damage to the product.
WARNING
Power Supply
Ensure that the mains source voltage (AC outlet)
matches the voltage rating of the product. Failure
to do so could result in damage to the product and
possibly the user.
Unplug the product before electrical storms occur
and when unused for long periods of time to reduce
the risk of electric shock or fire.
External Connection
Always use proper ready-made insulated mains
cabling (power cord). Failure to do so could result
in shock or fire. If in doubt, seek advice from a
registered electrician.
Do not Remove Any Cover
Within the product are areas where high voltages
may bepresent. To reduce the risk of electric shock
do not remove any covers unless the AC mains
power cord is removed.
Covers should be removed by qualified service
personnel only.
No user serviciable parts inside.
Fuse
To prevent fire an damage to the product, use only
the recommended fuse type as indicated in this
manual. Do not short-circuit the fuse holder.
Before replacing fuse, make sure that the product
is OFF and disconnected from the AC outlet.
Protective Ground
Before turning the product ON, make sure that it is
connected to Ground. This is to prevent the risk of
electric shock.
Never cut internal or external Ground wires. Likewise,
never remove Ground wiring from the Protective
Ground Terminal.
Operating Conditions
Always install in accordance with the manufacturer´s
instructions.
To avoid the risk of electrtic shock and damage, do
not subject the product to any liquid/rain or moisture.
Do not use this product when in close proximity to
water.
Do not install this product near any direct heat source.
Do not block areas of ventilation.
SAFETY RELATED SYMBOLS
GRAPHICAL SYMBOLS EXPLANATION
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK, DO NOT EXPOSE
TO RAIN OR HUMIDITY.DO NOT
REMOVE COVER. THIS PRODUCT IS
NOT INTENDED FOR USE OTHER THAN
STATED.
WARNING:
- 1 - User Manual / Manual de uso
AML 60 USB
EN

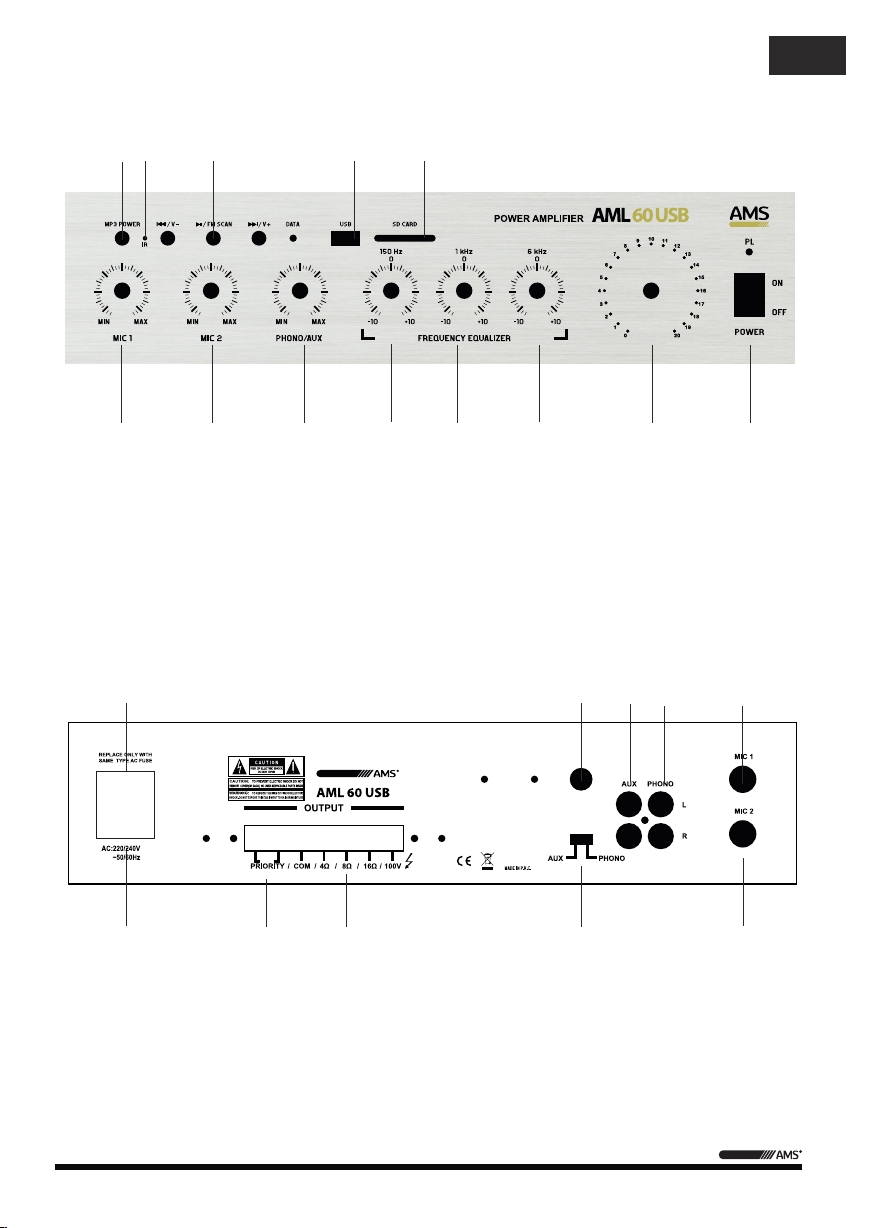

FRONT PANEL
REAR PANEL
1 2 3 4 5 6 7 8
9 10 11 12 13
9 10 11 12 13
14 15 16 17 18
1. MIC 1 volume control
2. MIC 2 volume control
3. PHONO/AUX volume control
4. BASS Tone control
5. MIDDLE Tone control
6. TREBLE Tone control
7. MASTER volume control
8. Power switch
9. MP3 power switch
10. IR sensor
11. MP3/FM track/station
12. USB port
13. SD card slot
9. AC FUSE holder
10. FM antenna
11. AUX input (RCA)
12. PHONO input (RCA)
13. MIC 1 input (Jack 1/4")
14. AC cable input
15. OUTPUT terminals (4/8/16 ohm - 100V)
16. AUX/PHONO switch
17. PHONO input (RCA)
18. MIC 2 input (Jack 1/4")
- 2 - User Manual / Manual de uso
AML 60 USB
EN

0 100V 0 100V +
8 ohm
Power output 60W
AUX Sensitivity -20 dB
S/N Ratio More than -55 dB
Interface USB/SD/Radio FM
Frequency Response 100 Hz - 18 kHz
Dimensions 320 x 190 x 80 mm
Weight 5 kg
Inputs 2 MIC + AUX + PHONO
Terminals output 4/8/16 ohm - 100V line
Tone controls Bass 150 Hz/ Mid 1kHz / Treble 6kHz (+/- 10 dB)
MIC Sensitivity -55 dB
Distortion Less than 1%
PRIORITY
When the terminal are shortcircuit, it will be shurdown
all audio inputs (MIC 2, AUX, PHONO, USB/SD/FM),
except MIC 1.
MIC 1 operates as PRIORITY

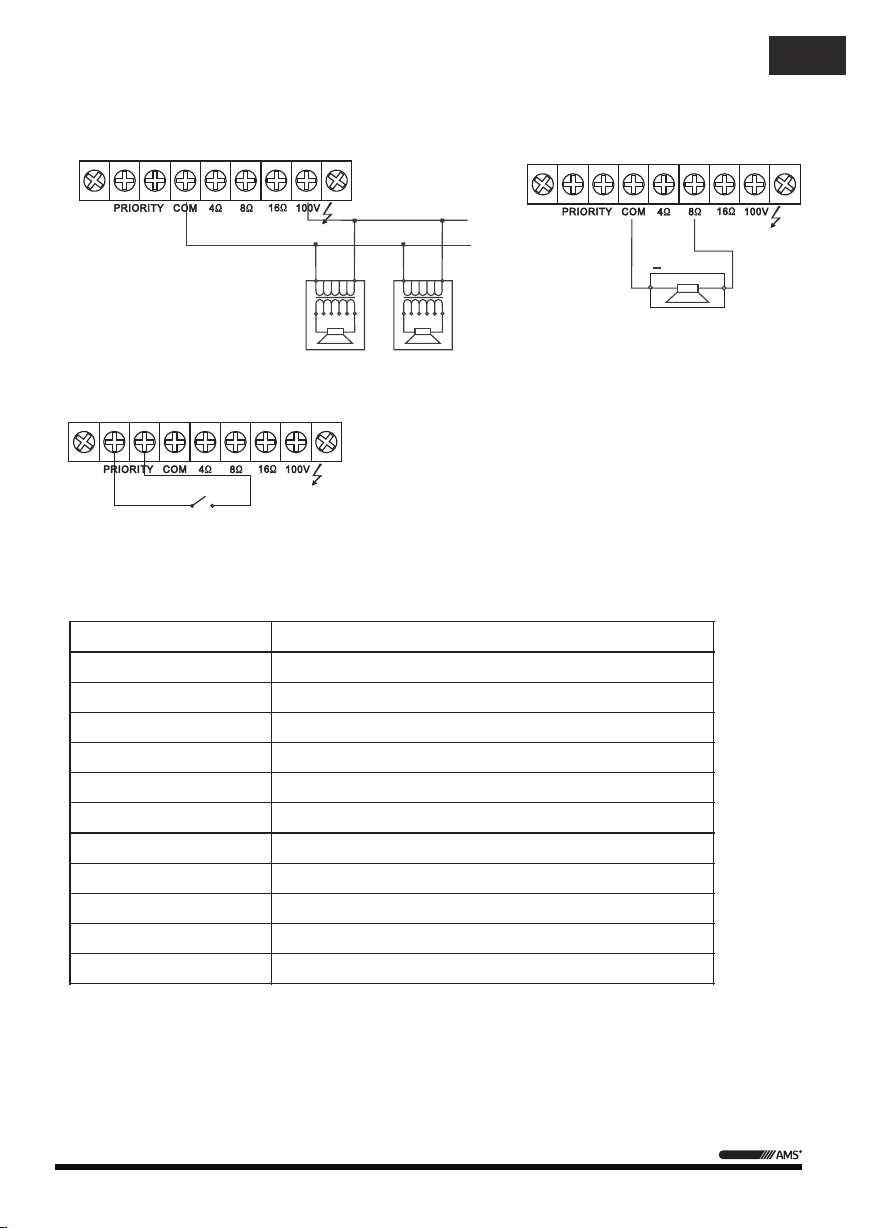

100 V line connections Low impedance connections
- 3 - User Manual / Manual de uso
AML 60 USB
EN

Este símbolo, cuando aparece, le alerta
de la presencia de un voltaje peligroso y no
aislado dentro del producto. este voltaje
puede ser suficiente para constituir un riesgo
de descarga eléctrica.
Este símbolo, cuando se use, le alerta de una
instrucción de funcionamiento o seguridad
importante. Por favor, léala
Terminal de protección de toma tierra.
Alimentación AC (Corriente Alterna)
Terminal cargado (peligro)
ON: Denota que el producto está encendido.
OFF: Denota que el producto está apagado.
WARNING
Describe precauciones que deben ser observadas
para prevenir la posibilidad de muerte o daños al
usuario.
CAUTION
Describe precauciones que deben ser observadas
para prevenir daños en el producto.
WARNING
Alimentación
Asergúrese que la toma de alimentación (Toma AC)
es igual a la marcada por el producto. Si no es así
el producto podría dañarse e incluso dañar al usuario.
Desconecte el producto antes de una tormenta
eléctrica y cuando vaya a dejar de usarlo durante
periodos largos de tiempo para reducir el riesgo de
descargas eléctricas.
Conexiones Externas
Utilice siempre el cable de alimentación aislado
suministrado. En caso de no hacerlo, puede incurrir
en un riesgo de descarga eléctrica o fuego. En caso
de duda, consulte a un electricista especializado.
No retire ninguna cubierta
Dentro del producto hay zonas con tensiones altas
presentes. Para reducir el riesgo de descargas
eléctricas no quite las tapas a menos que el cable
AC esté retirado.
Las tapas sólo deben ser retiradas por personal
cualificado.
No hay elementos de control para el usuario en el
interior.
Fusible
Para prevenir fuego y daño en el producto, uso
sólo el tipo de fusible recomendado como indica el
manual. No cortocircuite el portafusible. Antes de
sustituirlo, asegúrese que el producto está apagado
y desconéctelo de la toma AC..
Protección de masa
Antes de encender la unidad, asegúrese que está
conectado a masa. Esto previene el riesgo de descarga
eléctrica.
Nunca corte interna o externamente el cable de masa
Además nunca desconecte el cable del terminal de
masa.
Condiciones de Funcionamiento
Instale la unidad de acuerdo a la instrucciones del
fabricante.
para evitar el riesgo de descargas eléctricas y daños, no
someta al producto a ningún líquido, lluvia o humedad.
No use el producto cerca del agua.
No instale este producto bajo la luz solar directa.
No bloquee las salidas de ventilación.
SÍMBOLOS RELATIVOS A LA SEGURIDAD
EXPLICACIÓN DE LOS SÍMBOLOS GRÁFICOS
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK, DO NOT EXPOSE
TO RAIN OR HUMIDITY. DO NOT
REMOVE COVER. THIS PRODUCT IS
NOT INTENDED FOR USE OTHER THAN
STATED.
WARNING:
ES
- 4 - User Manual / Manual de uso
AML 60 USB

ES
PANEL FRONTAL
PANEL TRASERO
1 2 3 4 5 6 7 8
9 10 11 12 13
9 10 11 12 13
14 15 16 17 18
1. MIC 1 control de volumen
2. MIC 2 control de volumen
3. PHONO/AUX control de volumen
4. BASS control de tono
5. MIDDLE control de tono
6. TREBLE control de tono
7. MASTER control de volumen
8. Interruptor de encendido
9. Interruptor de encendido MP3
10. Sensor IR
11. Navegación MP3/FM pistas/emisoras
12. Puerto USB
13. Slot para tarjetas SD
9. Portafusible AC
10. Antena FM
11. Entrada AUX (RCA)
12. Entrada PHONO (RCA)
13. Entrada MIC 1 (Jack 1/4")
14. Cable AC
15. Terminales de Salida (4/8/16 ohm - 100V)
16. Conmutador AUX/PHONO switch
17. Entrada PHONO (RCA)
18. Entrada MIC 2 (Jack 1/4")
- 5 - User Manual / Manual de uso
AML 60 USB

ES
0 100V 0 100V +
8 ohm
Potencia de salida 60W
Sensibilidad AUX -20 dB
S/N Ratio Más de -55 dB
Interfaz USB/SD/Radio FM
Respuesta en Frecuencia 100 Hz - 18 kHz
Dimensiones 320 x 190 x 80 mm
Peso 5 kg
Entradas 2 MIC + AUX + PHONO
Terminales de salida 4/8/16 ohm - 100V line
Controles de tono Bass 150 Hz/ Mid 1kHz / Treble 6kHz (+/- 10 dB)
Sensibilidad MIC -55 dB
Distorsión Menos de 1%
PRIORIDAD
Cuando se cortocircuitan los terminales, se apagarán todas las
entradas de audio (MIC 2, AUX, PHONO, USB/SD/FM),
excepto MIC 1.
MIC 1 opera como PRIORIDAD

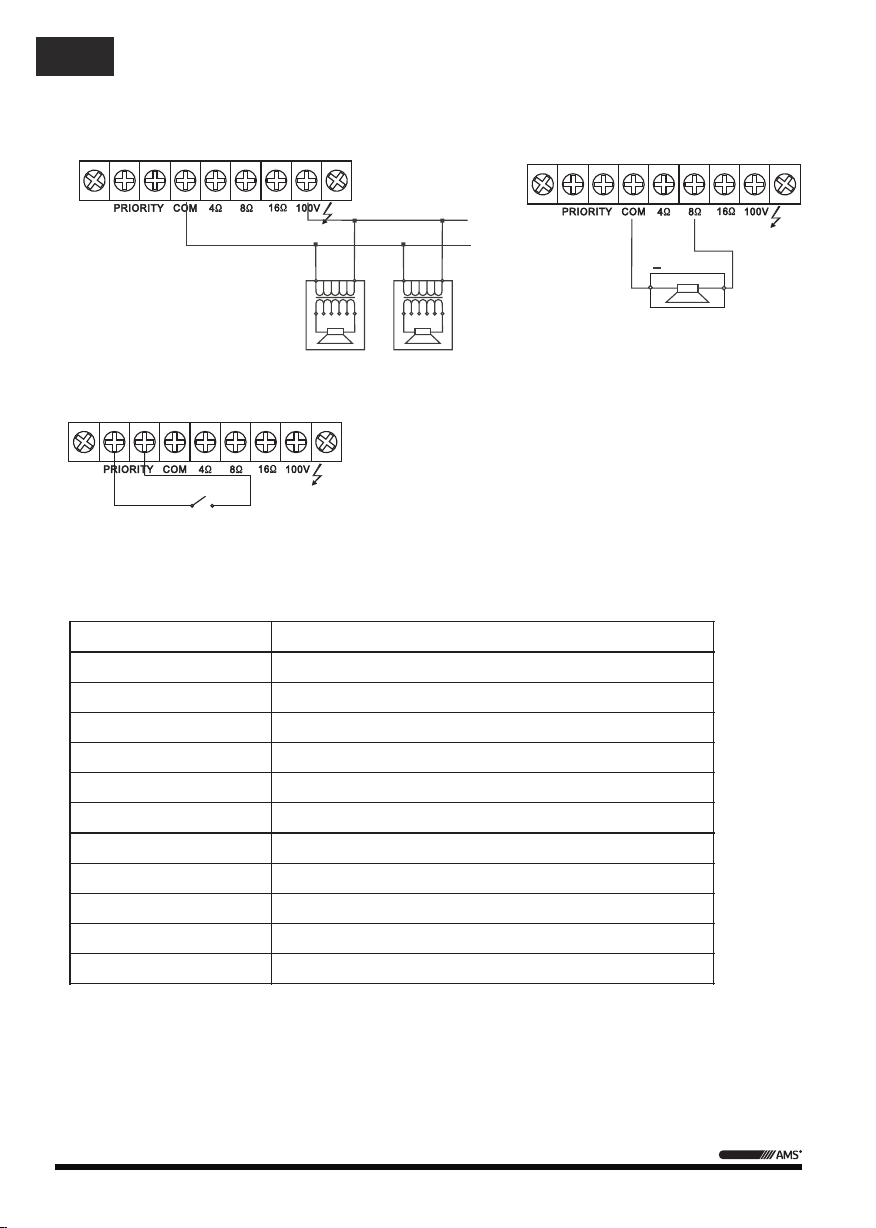

Conexiones 100 V line Conexiones Baja Impedancia
- 6 - User Manual / Manual de uso
AML 60 USB

AUDIOMUSIC
Avda. El Saler, 6 - Pol. Ind. L´Alteró, 46460 - Silla (Valencia) Spain
Tel. [phone] Fax + 34 963 219 645
www.audiomusic.es [email protected]
