TJ TS-G80 User manual

TS-G80

v.1

Attention in Use
Maximum input power of TS-G80 is 250W (at peak). Higher levels of input power may causedamage tothe
speaker system and so please take every precaution to keep the power down to the specification.
Accessories
1. Instruction manual 2. Brackets - 4PCS 3. Screw - 8PCS
Even if an amplifier with a maximum output power of less than 250W is employed, do not use the
speakers with the volume turned up too high or the sound distorted. This may damage the speakers.
TS-G80
ENGLISH

Features
- 2way 3speaker system with bass reflex type for karaoke.
- Well balanced in all sound ranges, Rich low range and clear mid & highrange.
- Optimized for karaoke sound, TS-G80 has great separation between music and microphone sound which
makes sing easily.
- This speaker has the protection circuit which protects the speaker from overflow input and disorder signal.
- If the input overflowed the sound won’t be out and then the circuit will be automatically reset in a minute.
Installation caution
- When installing on a ceiling, please use brackets with 100mm width
tapped holes. M8 screws bolted on the top of the cabinet in 100mm
width.
- Before installing to the ceiling or wall, please check thecondition of
ceiling or wall for secure installation.
TJ media doesn’t have any responsibility for an accident from installation.
- For the better listening condition, we recommend to install 1) each left
and right speaker in the same condition, 2) keep each speaker at least
2M(meters) distance 3) upper position than listeners’ ear.
- Do not place any obstacle in front of the speaker system. It may disturb reproducing rich bass.
100mm
ENGLISH

Maintenance of Cabinet
- Please use a dried soft cloth when cleaning cabinet.
- Please do not use alcohol, thinner or benzene for clean. These can impair the finish of cabinet.
Please turn off or down the volume of amplifier before connecting to the speakersystem.
Specification of TS-G80
Dimension of TS-G80
Device Type
Mounted Driver
Frequency Response
Maximum Input Power
Normal Input Power
Normal Impedance
Sensitivity(SPL)
Dimensions
Weight
Bass-reflex, 2way 3speaker system, Indirect shield type
20cm woofer, 7.7cm tweeter x 2EA
45Hz~20,000Hz
250W
150W
88dB/W/M
(W)455x(H)265x(D)268 (mm)
7.9kg
455mm
268mm 100mm
265mm
125mm
100mm
ENGLISH

TS-G80

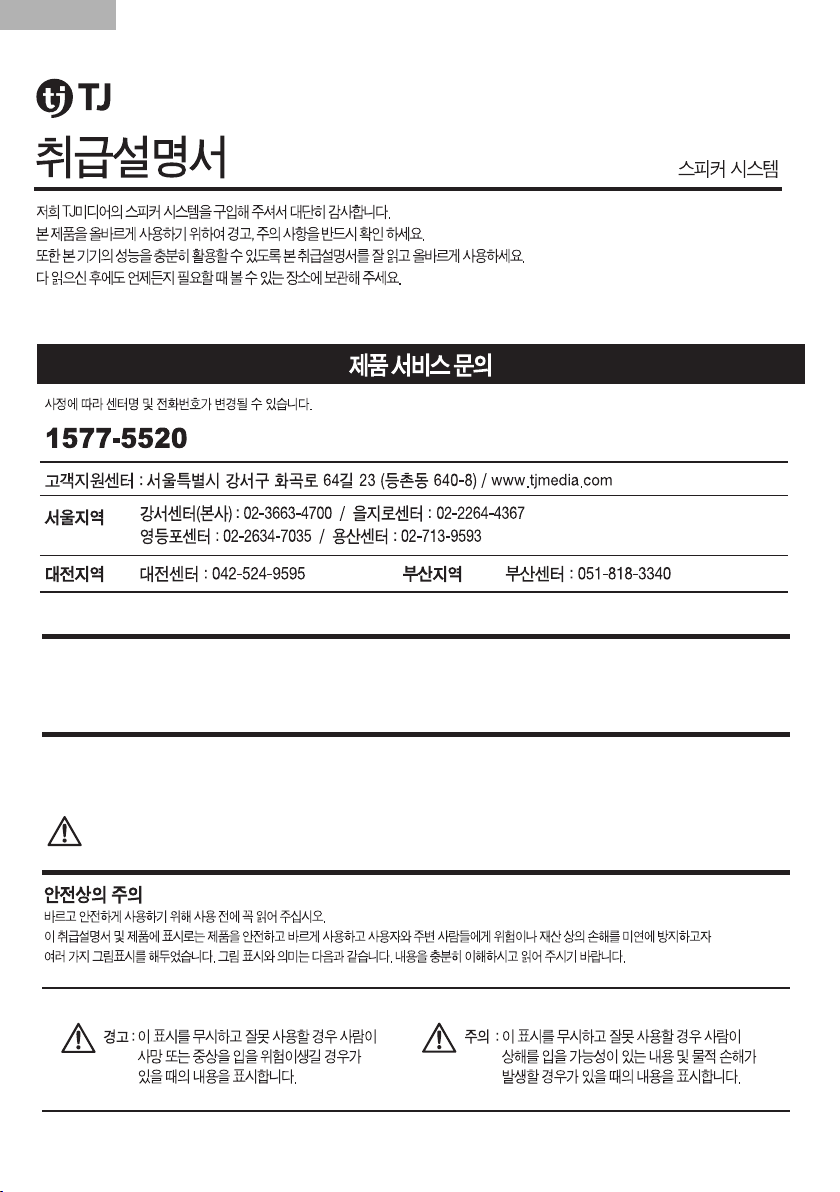

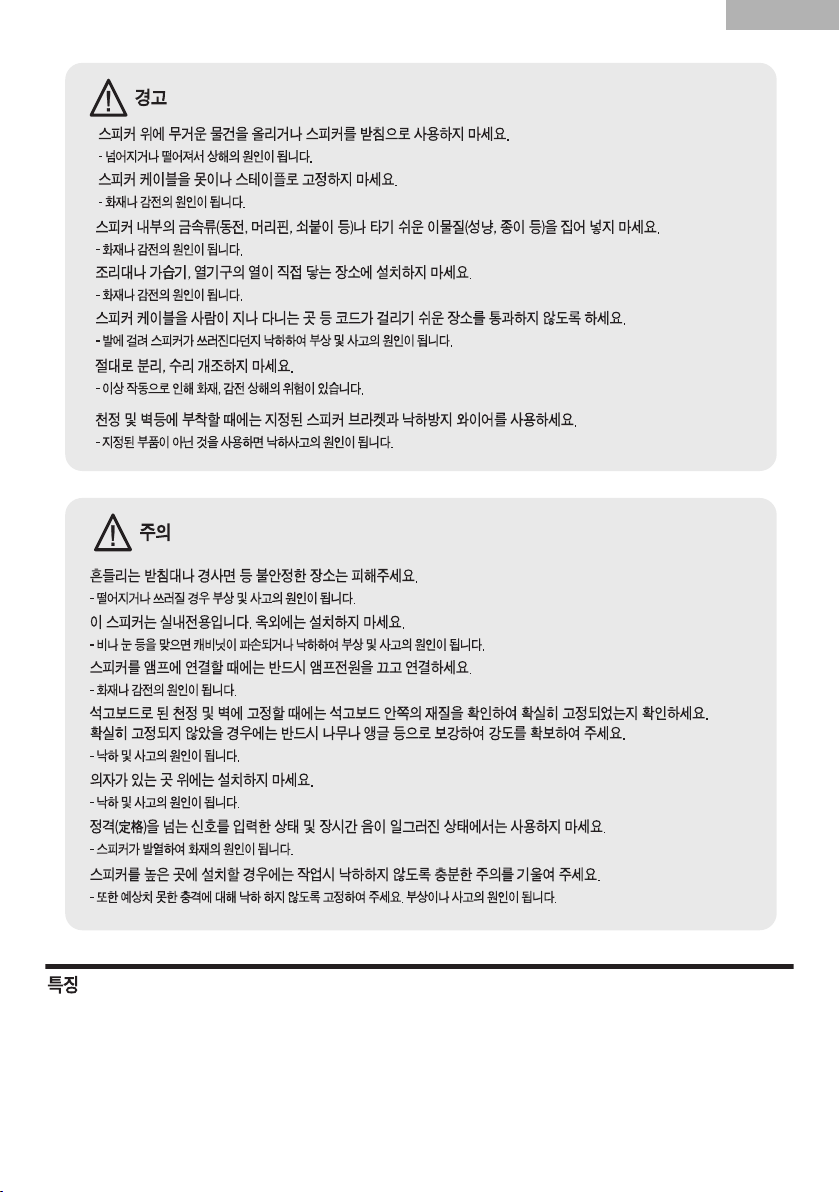

사용상의 주의
본제품의 최대허용입력은 250W(순간최대입력) 입니다.
최대입력이 규격치보다 너무 크게 과입력될 경우 스피커에 손상이 발생될수 있으니 규격 범위 내에서 사용할수 있도록 주의하여 주시길 바랍니다.
부속품
사용하시기 전에 확인하시기 바랍니다.
1. 취급설명서 및보증서 1부 2. 벽걸이용 브라켓 4개 3. 스크류 8개
만약 사용하는 앰프의 출력이 스피커의 최대허용입력보다 적더라도 앰프의 음량을 너무 크게 설정하지 마십시오.
이로 인하여 스피커가 손상될수 있습니다.
한국어

-전통적인 가라오케용으로 설계된 베이스 리플렉스(Bass Reflex)타입의 2웨이 3스피커입니다.
-철저히 음질 중심으로 튜닝(Tuning)되어 대역 밸런스가 좋으며 명료하고 풍요로운 저역을 재생합니다
-트위터를 내, 외측으로 분리배치설계 보컬의 중앙 정위감이 좋으며 맑고 깨끗한 중고역을 재생합니다.
-보호 회로를 내장하고 있어, 보호회로를 통해 과입력 신호로부터 스피커를 보호 할수있습니다.
만약, 스피커에 큰입력이 들어오면 소리가 나오지 않게 되며, 이럴경우 앰프의 음량을 작게 하면 몇초후에 보호회로가 자동 복귀되어
정상적으로 동작됩니다.
한국어

100mm

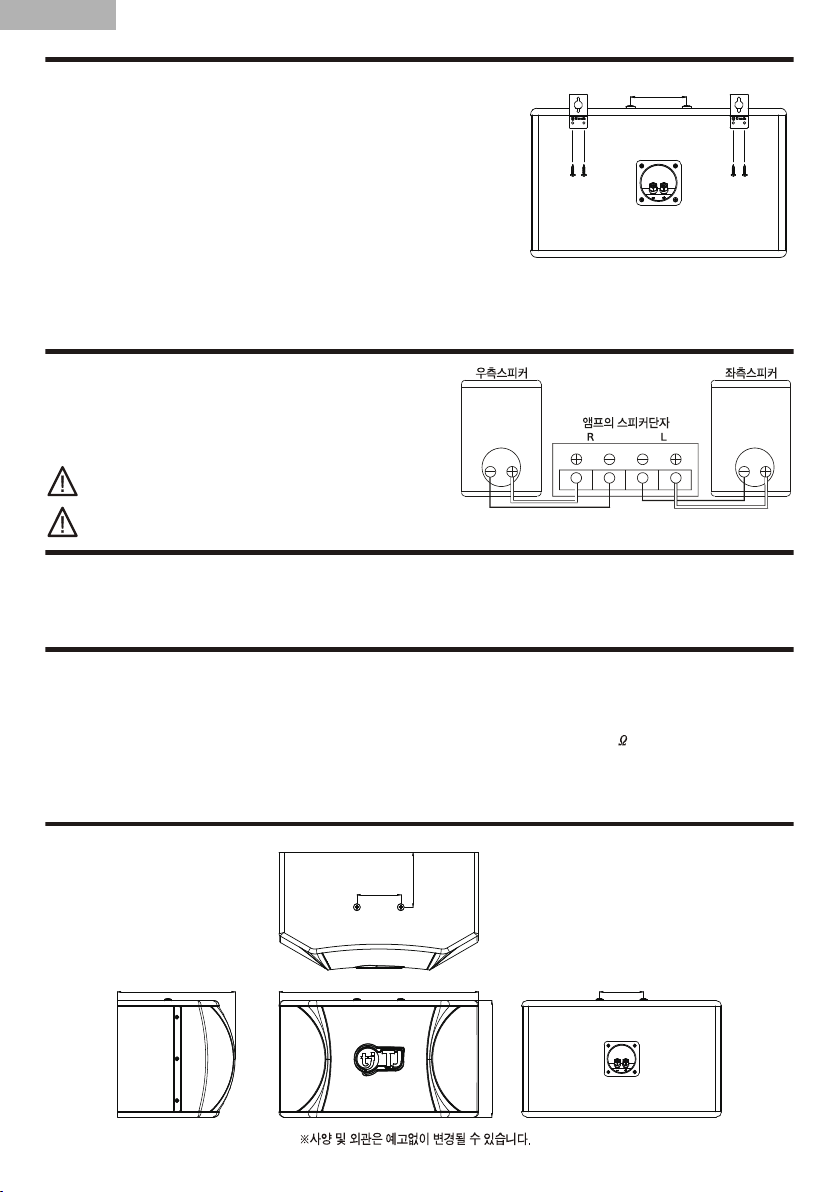

설치 시주의사항
- 본 제품 상단에는 천정 설치를 위해 M8볼트 나사가 100mm 간격으로
설치되어 있으니 규격에 준한 브라켓을 사용, 설치하시기 바랍니다.
-벽면 설치 시에는 제품에 부속된 벽걸이용 금속 고정구를 캐비닛 뒷면에
충분히 안정되게 나사로 고정 설치하여 주십시오.
-반드시 설치 하시기 전에 천장 및벽의 강도가 스피커의 무게를 충분히
견딜수 있는지 확인후에 설치하여 주십시오. 당사에서는 천정 및벽에 설치하여
낙하되어 발생하는 사고에 대하여는 책임을 지지 않습니다.
- 본 제품 설치시 위치에 따라 소리의 왜곡이 생길수 있으므로 가능하면 좌우가
동일한 설치환경을 권장하며, 스피커의 이격 거리는 최소 2M 이상을 권장합니다.
또한 설치시 스피커가 청취위치로 향하도록 각도 조정을 하여 주시고 청취자의 귀보다 높은 위치에 설치하여 주십시오.
- 본 제품 설치시 벽근처에 견고하게 설치하여 주시면 저역이 좀더 풍요롭게 재생됩니다. 따라서 저역이 반감될수 있으므로
스피커 전면에 저역반사에 악영향을 줄수있는 불필요한 간섭물을 회피하여 주시기 바랍니다.
접속방법
-스피커와 앰프의 연결은 식별용 색이 있는 케이블을 사용하여
좌,우(L,R)가 뒤바뀌지 않도록 스피커 +측(빨간색단자)을
앰프의 +단자에, -측(검정색단자)을 앰프의 -단자에 연결하여 주십시오.
캐비닛 손질에 대하여
-캐비닛을 손질할 때는 부드러운 재질의 마른 천으로 닦아주세요.
-캐비닛을 알코올, 벤젠,시너 등으로 닦는 것은 절대 금하여 주세요. 표면을 손상 시키는 원인이 됩니다.
TS-G80 사양
TS-G80 외관 평면도
베이스 리플렉스
2WAY 3SPEAKER
간이방자형
20cm 우퍼
7.7cm트위터x2개
45Hz~20,000Hz
형식
스피커 유닛
재생주파수대역
250W(순간최대입력)
150W
8
88dB/W/M
(W)455x(H)265x(D)268(mm)
7.9kg
최대허용입력
정격입력
공칭 임피던스
출력음압레벨(SPL)
외형칫수
중량
스피커를 앰프에 연결할 때에는 반드시 앰프전원을 끄고 나서 연결하여 주세요.
만약 전원이 ON일 경우 앰프 또는 스피커에 치명적인 손상이 발생될수 있으므로 앰프 음량을 최저로 해주십시오.
만약 연결이 잘못될 경우에는 소리의 정확한 위치감, 음질 등에 문제가
생길 수있습니다.
455mm
268mm 100mm
265mm
125mm
100mm
한국어

TS-G80

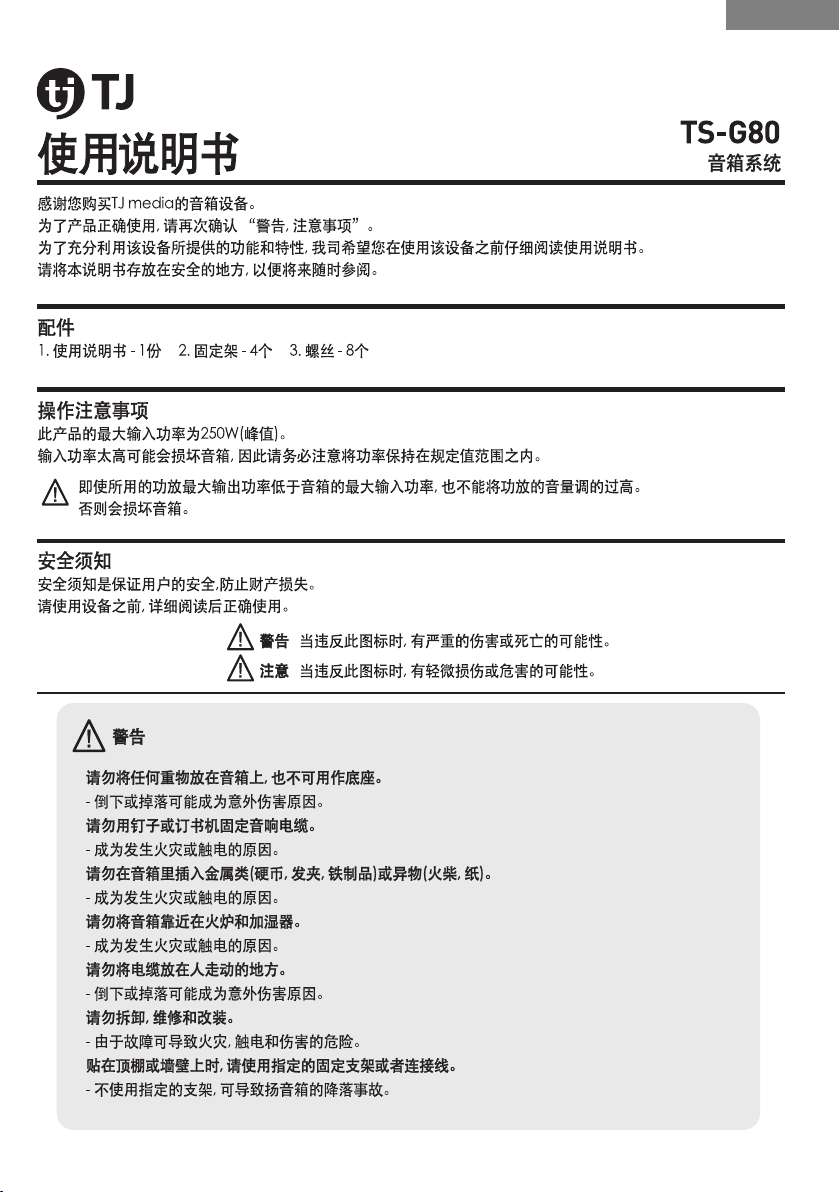

中文

中文

中文

TS-G80
INDONESIA

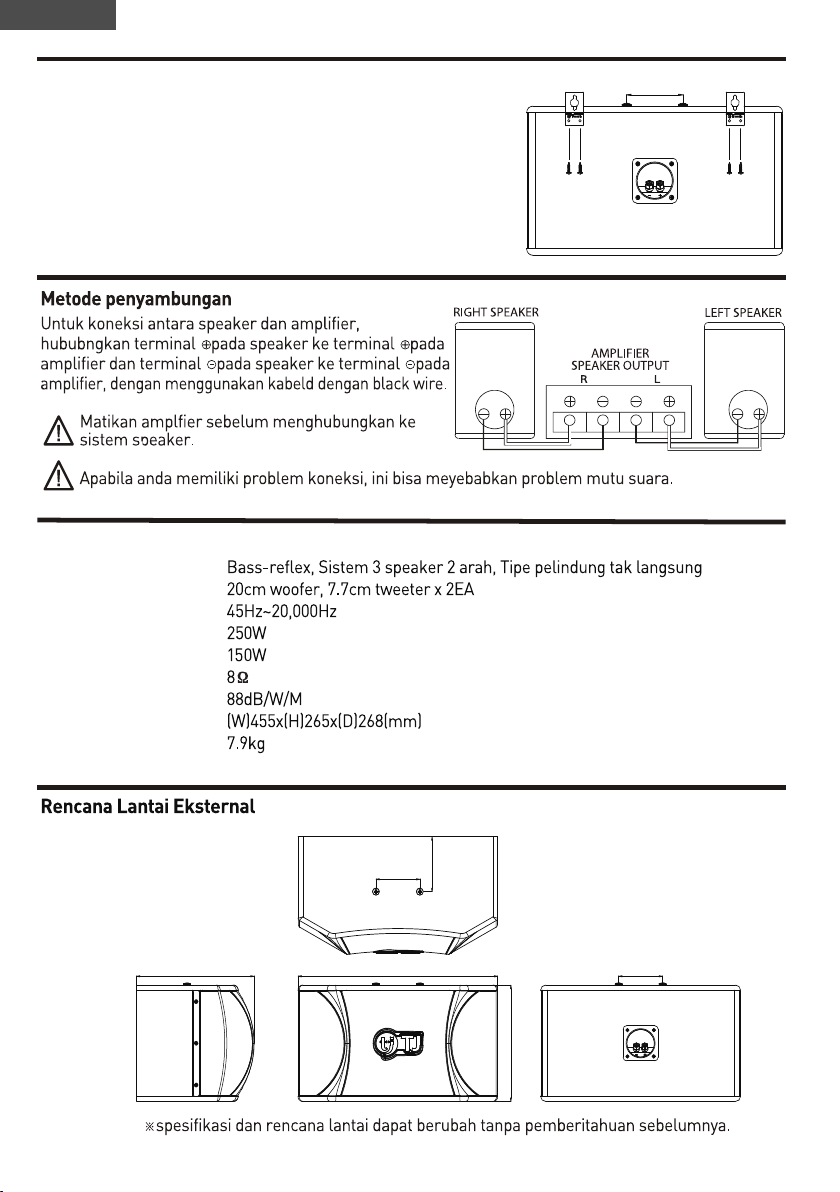

- Ketika menempelkan perangkat inike langit-langit, harap gunakan sekrup dengan lebar 100mm
dengan intensitas yang cukuo dan pasangdengan kencang dan rata, dan seimbang seperti pada gambar.
- Sekrup M8 ditambahkan pada bagian atas kabinet perangkat pada interval 100mm.
INDONESIA

100mm
Spesifikasi TS-G80
TS-G80
455mm
268mm 100mm
265mm
125mm
100mm
- Ketika memasang perangkat di tembok, harap pasang pegangan
logam di bagian belakang perangkat dengan sekrup.
- Sebelum memasang ke langit-langit atau tembok, periksa
kekerasan langit-langit atau tembo. Kami, TJ media, tidak
bertanggung jawab atas pemasangan di langit-langit atau
tembok yang tidak keras.
Tipe
Driver
Respon frekuensi
Daya input maksimal
Daya input nominal
Impedensi nominal
Level tekanan suara
Dimensi
Berat bersih
INDONESIA

TS-G80
Hư ng Dẫn Sử Dụng
Cảm ơn quý khách đã sử dụng sản phẩm loa của TJ media.
Vui lòng đọc các mục “cảnh báo và chú ý” để sử dụng sản phẩm đúng cách.
Vui lòng đọc kỹ hướng dẫn sử dụng để sử dụng tối ưu tất cả các tính năng của sản phẩm.
Giữ lại sáchhướng dẫn sử dụng để tham khảo sau này.
Loa
Hướng dẫn này nhằm giúp bảo vệ sản phẩm khỏi hư hỏng đồng thời bảo đảm an toàn cho
người dùng khi sử dụng.
Xin đọc kỹ những nội dung bên dưới và sử dụng sản phẩm đúng cách.
Cảnh báo được chia thành hai phần gồm “cảnh báo”và “chú ý”.
Ýnghĩa của “cảnh báo” và “chú ý” được giải thích như bên dưới.
Cảnh báo có khả năng gây ra thiệt hại nghiêm trọng hoặc tử vong nếu làmtrái hay không
đúng với các hướng dẫn.
Chú ý có khả năng gây ra nguy hiểm hoặc thiệthại nhỏ nếu làm trái haykhông đúngvới
hướng dẫn
Hư ng Dẫn An Toàn
1. Sách hướng dẫn sử dụng 2. Tấm cố định(bracket) - 4 cái 3. Ốc vít – 8 cái
Phụ kiện
Công suất vào tối đa của loa TS-G80 là 250W.
Công suất vào cao hơn có thể gây hư hỏng cho loa, nênvui lòng cẩntrọng duy trì mức công suất vào
ở dưới mức này.
Ngay cả trong trường hợp kết nối với amplicó công suất đầu ra tốiđa thấp hơn 250W thì cũng không
sử dụng loa với âm lượng quá lớn hoặc âm thanh bị méo,nhiễuvì có thể sẽ gây hư hỏng choloa.
Lưu Ý Khi Sử Dụng
Cảnh báo
Không để vật nặng lên trên loa haysử dụng loa nhưvật đỡ.
- Có thể gây hỏng hóc do vật bên trên đổ xuống.
Không sử dụng đinh, ghim để sửa dây nối.
- Có thể gây cháy nổ hoặc điện giật.
Không để kim kẹp hoặc các vật nhỏ bằng kim loại rơi vào phía trongthiết bị.
- Có thể gây cháy nổ hoặc điện giật.
Không để sản phẩm gần các nguồn sinh nhiệt như lò sưởi haymáy tạo độ ẩm khôngkhí.
- Có thể gây cháy nổ hoặc điện giật.

Không để thiết bị trên bề mặt nghiêng hoặc nơi hay rung lắc.
- Có thể gây tai nạn hoặc thương tích do thiết bị ngã/đổ.
Chỉ đặt thiết bị trong nhà. Không đặt thiết bị ngoài trời.
- Thùng loa có thể bị hư hỏng khi tiếpxúc với mưa hoặc tuyết.
Khi nối loavới ampli, đảm bảo ampliđã được tắt trước khi kết nối.
- Có thể gây cháy nổ hoặc điện giật.
Khi lắp đặt thiết bị lên trần nhà hoặc tường làm bằng thạch cao,
cần đảm bảo thiết bị được gắn chắc chắn. Nếu không,
cần gia cố thêm với gỗ và thay đổi góc độ.
- Có thể gây tai nạn hoặc bị rơi đổ.
Không đặt sản phẩm lên ghế.
- Có thể gây tai nạn hoặc bị rơi đổ.
Không được sử dụng thiết bị ở tình trạng công suất âm thanh vào quá giới hạn vàâm thanh
không ổn địnhquá lâu.
- Có thể gây cháy nổ do tăng nhiệt.
Xin chú ý cẩn thận để không đánh rơi sản phẩm khi lắp đặt ở những vị trí cao.
- Cần cẩn thận để không đánh rơi sản phẩm vì có thể gây ra thương tích.
- Hệ thống 2way 3 speaker, loại bass-reflex dànhcho karaoke.
- Có độ cân bằng tất cả các quãng âm thanh, âm thanh quãng trầm dày,
quãng trung và cao rõ ràng, trong trẻo.
- Để tối ưu cho âm thanh karaoke, TS-G80 có sự tách âm cân đôi giữatiếngnhạc và tiếng microphone
giúp việc ca hát dễ dàng.
- Loa được trang bị mạch bảo vệ, giúp bảo vệ loa không bị công suất âm thanh vào (input) quá giới hạn
hoặc nhiễu tín hiệu
- Trường hợp thiết bị bị công suất âm thanh vào (input) quá giới hạn, khiến âm thanh không phát ra được,
mạch bảo vệ sẽ tự động khởi động lại trong ít phút.
Đ c điểm của sản phẩm
Chú ý
Không để dây dẫn quanh khu vực có nhiều người qualại.
- Có thể gây hư hại do thiết bị ngã/đổ.
Không tự ý tháo rời, sửa chữa hoặc tu sửa lại thiếtbị.
- Có thể dẫn đến cháy nổ, điện giật hoặc gây ra thương tích do thiết bị hỏng hóc.
Sử dụng tấm cố định(bracket) và dây chuyên dụng để lắp đặt thiết bị lên trần hoặc tường.
- Sản phẩm có thể bị rơi nếukhông sử dụng đúng loại tấm cố định (bracket) chuyên dụng.
- Khi lắp đặt thiết bị lên trần nhà, vui lòng sử dụng tấm cố định có chiều rộng giữa lỗ bắt ốc là 100mm.
Ốc vặn M8 được bắt phía trên thùng loa trong độ rộng 100mm.
-Trước khi lắp đặt thiếtbị lên trần nhà hoặc tường, vui lòng kiểm tra lại tình trạng của trần nhà hoặc
tường xem có thích hợp để lắp đặt hay không.
TJ media không chịu trách nhiệm cho bất cứ tai nạn nào trong quá trình lắp đặt.
Lưu ý khi lắp đ t

Đ i với dây n i giữa loa và ampli,
n i đầu dương của loa với đầu dương của ampli
và đầu âm của loa với đầu âm của ampli,
sử dụng dây n i loại có thể phân biệt giữadây
dương và dây âm .
Vui lòng tắt ampli trước khi n i với loa.
Loa phải
Ampli
Loa output
Loa trái
Nếu cài đặt không chính xác, chất lượng âm thanh sẽ bị ảnh hưởng.
Vui lòng tắt hoặc giảm âm lượng của ampli xu ng trước khi kết n i với hệ th ng loa.
Cách nối dây
-Vui lòng sử dụng khăn mềm và khô khi lau chùi thùng loa.
-Vui lòng không sử dụng cồn, dung môi, ben-zen để lau chùi,những chất tẩy rửa nàycó thể làm hư
hại thùng loa.
Bảo dưỡng thùng loa
Thông số kỹ thuật của TS-G80
Kích thước của TS-G80
Thông s kỹ thuật có thể thay đổi mà không thông báo trước.
DeviceTypeDevice Typ e
Mounted DriverMounted Driver
Frequency ResponseFrequency Response
Bass-reflex,
2way 3speaker system,
Indirect shield type
20cm woofer, 7.7cm
tweeter x2EA
45Hz~20,000Hz
Maximum InputPowerMaximum Input Power
Normal InputPowerNormal Input Power
Normal ImpedanceNormal Impedance
Sensitivity(SPL)Sensitivity(SPL)
DimensionsDimensions
WeightWeight
250W
150W
88dB/W/M
(W)455x(H)265x(D)268(mm)
7.9kg
8
- Để có không gian nghe t t hơn, chúng tôi khuyếnnghị lắp đặt
như sau:
(1) loa trái và loa phải có cùng tình trạng;
(2) mỗi loa cách nhau ít nhất 2 mét;
(3) đặt ở vị trí cao hơn tai người nghe.
- Không đặt bất cứ vật gì trước hệ th ng loa vì có thể ảnhhưởng
đến việc tái tạo độ dày của tiếng bass.
455mm
268mm 100mm
265mm
125mm
100mm
