TJ TS-G120 User manual

TS-G120

v.1

Attention in Use
Maximum input power of TS-G120 is 1200W (at peak). Higher levels of input power may causedamage tothe
speaker system and so please take every precaution to keep the power down to the specification.
Even if an amplifier with a maximum output power of less than 1200 W is employed, do not use the
speakers with the volume turned up too high or the sound distorted. This may damage the speakers.
TS-G120
ENGLISHENGLISH

Features
- 2way 3speaker system with bass reflex type for karaoke.
- Well balanced in all sound ranges, Rich low range and clear mid & highrange.
- Optimized for karaoke sound, TS-G120 has great separation between musicand microphone sound which
makes sing easily.
- This speaker has the protection circuit which protects the speaker from overflow input and disorder signal.
- If the input overflowed the sound won’t be out and then the circuit will be automatically reset in a minute.
Installation caution
- When installing on a ceiling, please use brackets with 100mm width
tapped holes. M8 screws bolted on the top of the cabinet in 100mm
width.
- Before installing to the ceiling or wall, please check thecondition of
ceiling or wall for secure installation.
TJ media doesn’t have any responsibility for an accident from installation.
- For the better listening condition, we recommend to install 1) each left
and right speaker in the same condition, 2) keep each speaker at least
2M(meters) distance 3) upper position than listeners’ ear.
- Do not place any obstacle in front of the speaker system. It may disturb reproducing rich bass.
100
ENGLISH

357.5mm 601mm
348mm
100mm
100mm
160mm
70mm
Maintenance of Cabinet
- Please use a dried soft cloth when cleaning cabinet.
- Please do not use alcohol, thinner or benzene for clean. These can impair the finish of cabinet.
Please turn off or down the volume of amplifier before connecting to the speakersystem.
Specification of TS-G120
Dimension of TS-G120
Device Type
Mounted Driver
Frequency Response
Maximum Input Power
Normal Input Power
Normal Impedance
Sensitivity(SPL)
Dimensions
Weight
Bass-reflex, 2way 3speaker system, Indirect shield type
30cm woofer, 7.7cm tweeter x 2EA
40Hz~20,000Hz
1200W
500W
92dB/W/M
(W)601x(H)348x(D)357.5(mm)
17.0kg
ENGLISH

TS-G120
사용상의 주의
본제품의 최대 허용 입력은 1200W(순간 최대 입력)입니다.
최대 입력이 규격치보다 너무 크게 과입력될 경우 스피커에 손상이 발생될 수있으니 규격 범위 내에서 사용할 수있도록 주의하여 주시길 바랍니다.
만약 사용하는 앰프의 출력이 스피커의 최대 허용 입력보다 적더라도 앰프의 음량을 너무 크게 설정하지 마십시오.
이로 인하여 스피커가 손상될수 있습니다.
한국어

-전통적인 가라오케용으로 설계된 베이스 리플렉스(Bass Reflex) 타입의 2웨이 3스피커입니다.
-철저히 음질 중심으로 튜닝(Tuning) 되어 대역 밸런스가 좋으며 명료하고 풍요로운 저역을 재생합니다
-트위터를 내, 외측으로 분리 배치 설계 보컬의 중앙 정위감이 좋으며 맑고 깨끗한 중고역을 재생합니다.
-보호 회로를 내장하고 있어, 보호회로를 통해 과입력 신호로부터 스피커를 보호할 수있습니다.
만약, 스피커에 큰입력이 들어오면 소리가 나오지 않게 되며, 이럴 경우 앰프의 음량을 작게 하면 몇초후에 보호회로가 자동 복귀되어
정상적으로 동작됩니다.
한국어

100
357.5mm 601mm
348mm
100mm
100mm
160mm
70mm
설치 시주의사항
- 본 제품 상단에는 벽면 또는 천정 설치를 위해 M8볼트 나사가 100mm 간격으로
설치되어 있으니 규격에 준한 브라켓으로 설치하시기 바랍니다.
-반드시 설치하시기 전에 천장 및벽의 강도가 스피커의 무게를 충분히
견딜 수있는지 확인 후에 설치하여 주십시오. 당사에서는 천정 및벽에 설치하여
낙하되어 발생하는 사고에 대하여는 책임을 지지 않습니다.
- 본 제품 설치 시위치에 따라 소리의 왜곡이 생길 수있으므로 가능하면 좌우가
동일한 설치환경을 권장하며, 스피커의 이격 거리는 최소 2M 이상을 권장합니다.
또한 설치 시스피커가 청취 위치로 향하도록 각도 조정을 하여 주시고
청취자의 귀보다 높은 위치에 설치하여 주십시오.
- 본 제품 설치 시 벽 근처에 견고하게 설치하여 주시면 저역이 좀 더 풍요롭게 재생됩니다. 따라서 저역이 반감될 수있으므로
스피커 전면에 저역 반사에 악영향을 줄 수 있는 불필요한 간섭물을 회피하여 주시기 바랍니다.
접속방법
-스피커와 앰프의 연결은 식별용 색이 있는 케이블을 사용하여
좌, 우(L, R)가 뒤바뀌지 않도록 스피커 +측(빨간색단자)을
앰프의 +단자에, -측(검정색단자)을 앰프의 -단자에 연결하여 주십시오.
캐비닛 손질에 대하여
-캐비닛을 손질할 때는 부드러운 재질의 마른 천으로 닦아주세요.
-캐비닛을 알코올, 벤젠, 시너 등으로 닦는 것은 절대 금하여 주세요. 표면을 손상 시키는 원인이 됩니다.
TS-G120 사양
TS-G120 외관 평면도
베이스 리플렉스
2WAY 3SPEAKER
간이방자형
30cm 우퍼
7.7cm트위터x2개
40Hz~20,000Hz
형식
스피커 유닛
재생주파수대역
1200W(순간최대입력)
500W
8
92dB/W/M
(W)601 x(H)348x(D)357.5(mm)
17.0kg
최대허용입력
정격입력
공칭 임피던스
출력음압레벨(SPL)
외형칫수
중량
스피커를 앰프에 연결할 때에는 반드시 앰프 전원을 끄고 나서 연결하여 주세요.
만약 전원이 ON일 경우 앰프 또는 스피커에 치명적인 손상이 발생될 수있으므로 앰프 음량을 최저로 해주십시오.
만약 연결이 잘못될 경우에는 소리의 정확한 위치감, 음질 등에 문제가
생길 수있습니다.
한국어

TS-G120

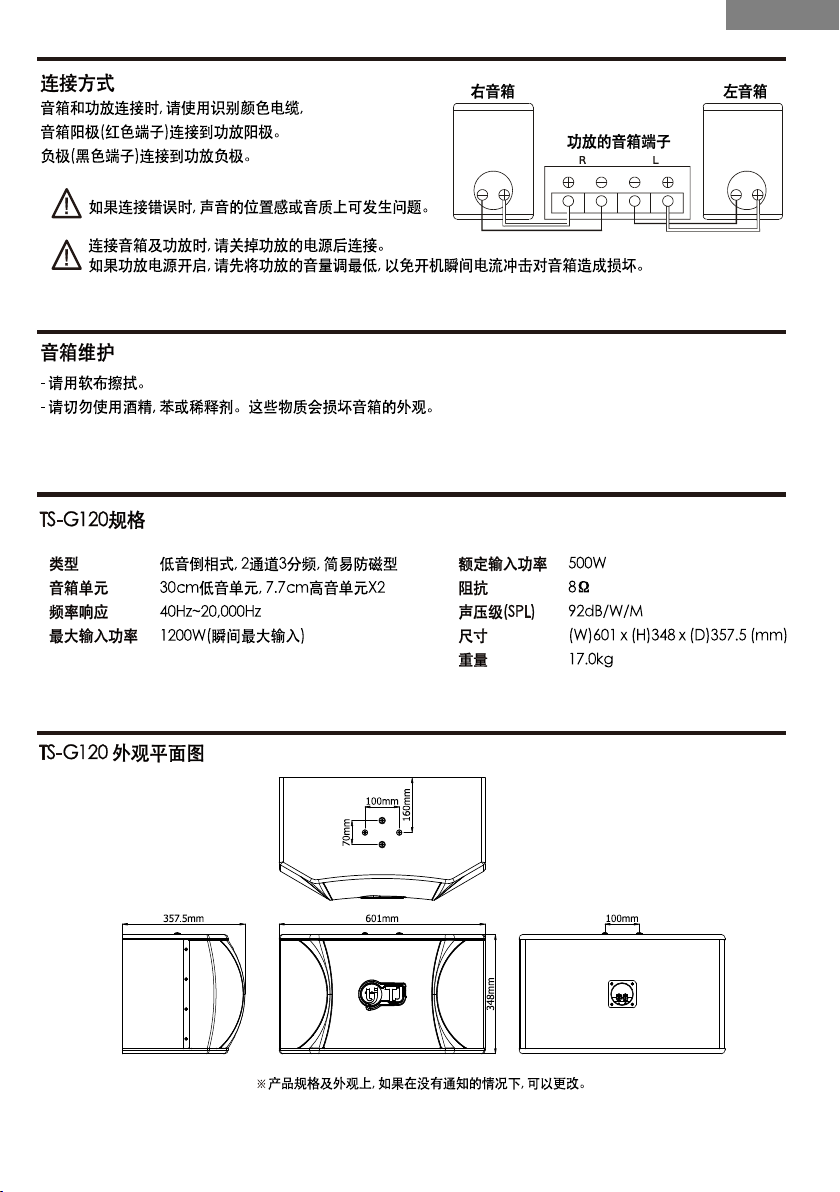

中文

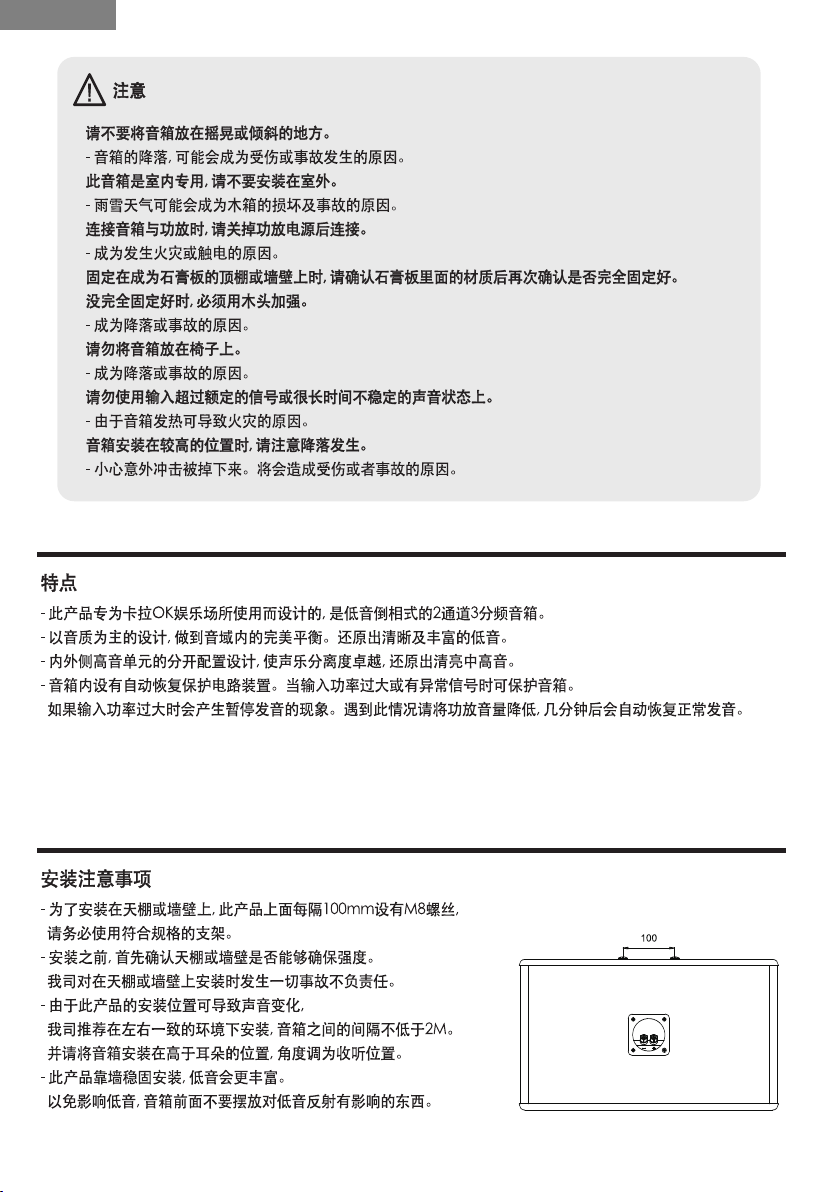

中文

中文

TS-G120
INDONESIA

INDONESIA

100
30cm woofer,
7.7cm tweeter x 2EA
40Hz~20,000Hz
1200W
500W
92dB/W/M
(W)601x(H)348x(D)357.5(mm)
17.0kg
Spesifikasi TS-G120
TS-G120
357.5mm 601mm
348mm
100mm
100mm
160mm
70mm
INDONESIA

TS-G120
Hư ng Dẫn Sử Dụng
Cảm ơn quý khách đã sử dụng sản phẩm loa của TJ media.
Đọc các mục “cảnh báo và chú ý” để sử dụng sảnphẩm đúng cách.
Đọc kỹ hướng dẫn sử dụng để sử dụng tối ưu tất cảtính năng củasản phẩm.
Giữ lại sáchhướng dẫn sử dụng để tham khảo sau này.
Loa
Hướng dẫn này nhằm giúp bảo vệ sản phẩm khỏi hư hỏng đồng thời bảo đảm an toàn cho
người dùng khi sử dụng.
Xin đọc kỹ những nội dung bên dưới và sử dụng sản phẩm đúng cách.
Cảnh báo được chia thành hai phần gồm “cảnh báo”và “chú ý”.
Ýnghĩa của “cảnh báo” và “chú ý” được giải thích bên dưới như sau.
Cảnh báo có khả năng gây ra thiệt hại nghiêm trọng hoặc tử vong nếu làmtrái hay không
đúng với các hướng dẫn.
Chú ý có khả năng gây ra nguy hiểm hoặc thiệthại nhỏ nếu làm trái haykhông đúngvới
hướng dẫn
Cảnh báo
Không để vật nặng đè lên loa hay sử dụng loa nhưvật đỡ.
- Có thể gây hỏng hóc do vật bên trên đổ xuống.
Không sử dụng đinh, ghim để sửa dây nối.
- Có thể gây cháy nổ hoặc điện giật.
Không để kim kẹp hoặc các vật nhỏ bằng kim loại rơi vào phía trongthiết bị.
- Có thể gây cháy nổ hoặc điện giật.
Không để sản phẩm gần các nguồn sinh nhiệt như lò sưởi haymáy tạo độ ẩm khôngkhí.
- Có thể gây cháy nổ hoặc điện giật.
Không để dây dẫn quanh khu vực có nhiều người qualại.
- Có thể gây hư hại do thiết bị ngã/đổ.
Hư ng Dẫn An Toàn

Không tự ý tháo rời, sửa chữa hoặc tu sửa lại thiết bị.
- Có thể dẫn đến cháy nổ, điện giật hoặc gây ra thương tích do thiết bị hỏng hóc.
Sử dụng tấm cố định(bracket) và dây chuyên dụng để lắp đặt thiết bị lên trần hoặc tường.
- Sản phẩm có thể bị rơi nếukhông sử dụng đúng loại tấm cố định (bracket) chuyên dụng.
Không để thiết bị trên bề mặt nghiêng hoặc nơi hay rung lắc.
- Có thể gây tai nạn hoặc thương tích do thiết bị ngã/đổ.
Chỉ đặt thiết bị trong nhà. Không đặt thiết bị ngoài trời.
- Thùng loa có thể bị hư hỏng khi tiếpxúc với mưa hoặc tuyết.
Khi nối loavới ampli, đảm bảo ampliđã được tắt trước khi kết nối.
- Có thể gây cháy nổ hoặc điện giật.
Khi lắp đặt thiết bị lên trần nhà hoặc tường làm bằng thạch cao,
cần đảm bảo thiết bị được gắn chắc chắn. Nếu không,
cần gia cố thêm với gỗ và thay đổi góc độ.
- Có thể gây tai nạn hoặc bị rơi đổ.
Không đặt sản phẩm lên ghế.
- Có thể gây tai nạn hoặc bị rơi đổ.
Không được sử dụng thiết bị ở tình trạng công suất âm thanh vào quá giới hạn vàâm thanh
không ổn địnhquá lâu.
- Có thể gây cháy nổ do tăng nhiệt.
Xin chú ý cẩn thận để không đánh rơi sản phẩm khi lắp đặt ở những vị trí cao.
- Cần cẩn thận để không đánh rơi sản phẩm vì có thể gây ra thương tích.
- Hệ thống 2way 3 speaker, loại bass-reflex dànhcho karaoke.
- Âm thanh quãng trầm dày, quãng trung và caorõ ràng, trong trẻo.
- Loa karaokecó độ cân bằng (balance) tốt, tái tạo lại giọng hát trong hơn.
- Loa được trang bị mạch bảo vệ, giúp bảo vệ loa không bị công suất âm thanh vào
(input) quá giới hạn hoặc nhiễu tín hiệu
-Trường hợp thiết bị bị công suất âm thanh vào (input) quá giới hạn, khiếnâm thanh
không phát ra được, mạch bảo vệ sẽ tự động khởi động lạitrong ít phút.
Đ c điểm của sản phẩm
- Khi lắp đặt thiết bị lên trần, vui lòng sử dụng tấmcố định có
chiều rộng giữa lỗ bắt ốc là 100mm.
Ốc vặn M8 được bắt phía trên thùng loa trong độ rộng 100mm.
- Ốc vặn và tấm cố định kim loại(bracket) để lắp đặt thiết bị vào
tường đi kèm theo sản phẩm. Khi lắp đặt,
xin hãy siết chặt các ốc vặn này.
- Trước khi lắp đặt thiết bị lên trần nhà hoặc tường,
vui lòng kiểm tra lại tình trạng của trần nhà hoặc tường xem có thích hợp để lắp đặt hay không.
Chúng tôi (TJ media) không chịu trách nhiệm cho bất cứ tai nạn nào trong quá trình lắp đặt.
Lưu ý khi lắp đ t
Chú ý
100

Đ i với dây n i giữa loa và ampli,
n i đầu dương của loa với đầu dương của ampli
và đầu âm của loa với đầu âm của ampli,
sử dụng dây n i loại có thể phân biệt giữadây
dương và dây âm .
Xin tắt ampli trước khi n i với loa.
Loa phải
Ampli
Loa output
Loa trái
Nếu cài đặt không chính xác, chất lượng âm thanh sẽ bị ảnh hưởng.
Cách nối dây
Thông số kỹ thuật của TS-G120
Kích thước của TS-G120
Thông s kỹ thuật có thể thay đổi mà không thông báo trước.
Device Type
Mounted Driver
Frequency Response
Maximum Input Power
Normal Input Power
Normal Impedance
Sensitivity(SPL)
Dimensions
Weight
Bass-reflex, 2way 3speaker system, Indirect shield type
30cm woofer, 7.7cm tweeter x 2EA
40Hz~20,000Hz
1200W
500W
92dB/W/M
(W)601x(H)348x(D)357.5(mm)
17.0kg
357.5mm 601mm
348mm
100mm
100mm
160mm
70mm
