Tokai TTE-24D1814K User manual

1
Pour éviter toute blessure, les précautions de sécurité suivantes doivent être
observées dans l’installation, l’utilisation, l’entretien et la maintenance de cet
équipement. Avant d’utiliser cet équipement, veuillez lire complètement ce
manuel et le garder à proximité pour référence future.
ATTENTION
Pour réduire les risques d’incendie ou de décharge électrique,
n’exposez pas l’appareil à la pluie ou à l’humidité.
POUR REDUIRE LES RISQUES DE DECHARGE ELECTRIQUES,
NE PAS ENLEVER LE COUVERCLE A L’ARRIERE, AUCUNE PIECE
A L’INTERIEUR NE DOIT ETRE REPARE PAR L’UTILISATEUR.
CONFIER TOUTE REPARATION A UN PERSONNEL QUALIFIE
Ce symbole est destiné à alerter l’utilisateur d’éviter le risque
de décharge électrique. Cet équipement ne doit pas être
démonté par toute personne autre que le personnel de
service qualifié.
L’Utilisation des commandes, des réglages ou d’autres
procédés qui ne sont pas mentionnés ici pourraient avoir des
résultats dangereux en cas d’exposition aux radiations.
Cet appareil appartient à la catégorie II ou appareil électrique à
double isolation. Sa conception n'exige pas de prise terre/masse.
Danger! PRODUIT LASER DE CLASSE 1
Rayon laser invisible lors de l’ouverture ou si le mécanisme de
verrouillage est défectueux. Dans ce cas, évitez une exposition directe
au faisceau laser. Ne pas ouvrir l’appareil.
SÉCURITÉ LASER :
Cet appareil utilise un rayon laser, il ne doit être réparé que par un
personnel d’entretien qualifié.
LE FAISCEAU LASER UTILISÉ DANS CE LECTEUR DVD EST
DANGEREUX POUR LES YEUX, NE PAS TENTER DE DEMONTER
LE BOITIER. FAITES APPEL AU PERSONNEL QUALIFIÉ.
AVERTISSEMENTS

2
INSTRUCTIONS DE SECURITE
AVERTISSEMENT – POUR RÉDUIRE LES RISQUES D'INCENDIE, DE
CHOC ÉLECTRIQUE OU DE BLESSURES GRAVES:
● Cet appareil ne doit pas être exposé à des écoulements ou des éclaboussures, qui
plus est, aucun objet rempli d’un liquide, un vase par exemple, ne doit être placé
dessus.
● Ne pas installer l’appareil près d’une source de chaleur, par exemple un radiateur,
un poêle, un four, ou tout autre appareil (incluant des amplificateurs) produisant de
la chaleur.
● Nettoyez le produit uniquement tel que recommandé par le fabricant (voir la section
«Entretien» pour plus de détails). Débranchez le cordon d'alimentation de la prise
murale avant de le nettoyer.
● Débranchez le téléviseur avant une période de non utilisation prolongée.
● Ne pas faire tomber d’objets ou de renverser de liquides sur l’appareil.
● Utiliser le produit uniquement avec le cordon d'alimentation fourni. Protégez le
cordon d’alimentation de sorte qu’il ne soit pas susceptible d’être piétiné ou coincé
par des objets placés sur ou contre lui, en particulier au niveau des fiches, prises
de courant, multiprises, et de l’endroit où il sort du téléviseur.
● Si la fiche d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de
déconnexion, le dispositif de déconnexion doit rester facilement accessible.
● Ne faites pas fonctionner l’appareil dans les conditions suivantes :
- Si le cordon d’alimentation secteur ou la prise est endommagé.
- Si du liquide s’est renversé ou si des objets sont tombés dans l’appareil.
- Si l’appareil a été exposé à la pluie ou à de l’eau.
- Si l’appareil ne fonctionne pas alors qu’il est utilisé selon les instructions du mode
d’emploi.
- Si l’appareil est tombé ou a été endommagé de quelque façon que ce soit.
● N'essayez pas de réparer l’appareil; l’amener dans un atelier de réparation
électronique de votre choix pour tout entretien ou réparation.
● Ne surchargez pas les prises murales, les rallonges électriques ou les prises
multiples.
● Branchez cet appareil à la prise de courant qui dispose d’une connexion de
protection à la terre.
ATTENTION – POUR REDUIRE LE RISQUE DE BLESSURES
CORPORELLES OU DE DOMMAGES SUR LE PRODUIT:
● Ce produit est destiné uniquement à un usage personnel comme une télévision et
non à un usage commercial, ou industriel. Ne pas utiliser ce produit à d’autres fins.
INSTRUCTIONS IMPORTANTES

3
● Ne pas soumettre l’appareil à des chocs violents, des températures extrêmes, ou
des périodes d’exposition prolongées au soleil.
● Conserver l’appareil loin d’objets magnétiques, de moteurs ou de transformateurs.
● Ne pas utiliser l’appareil à l’extérieur, en raison d’intempéries.

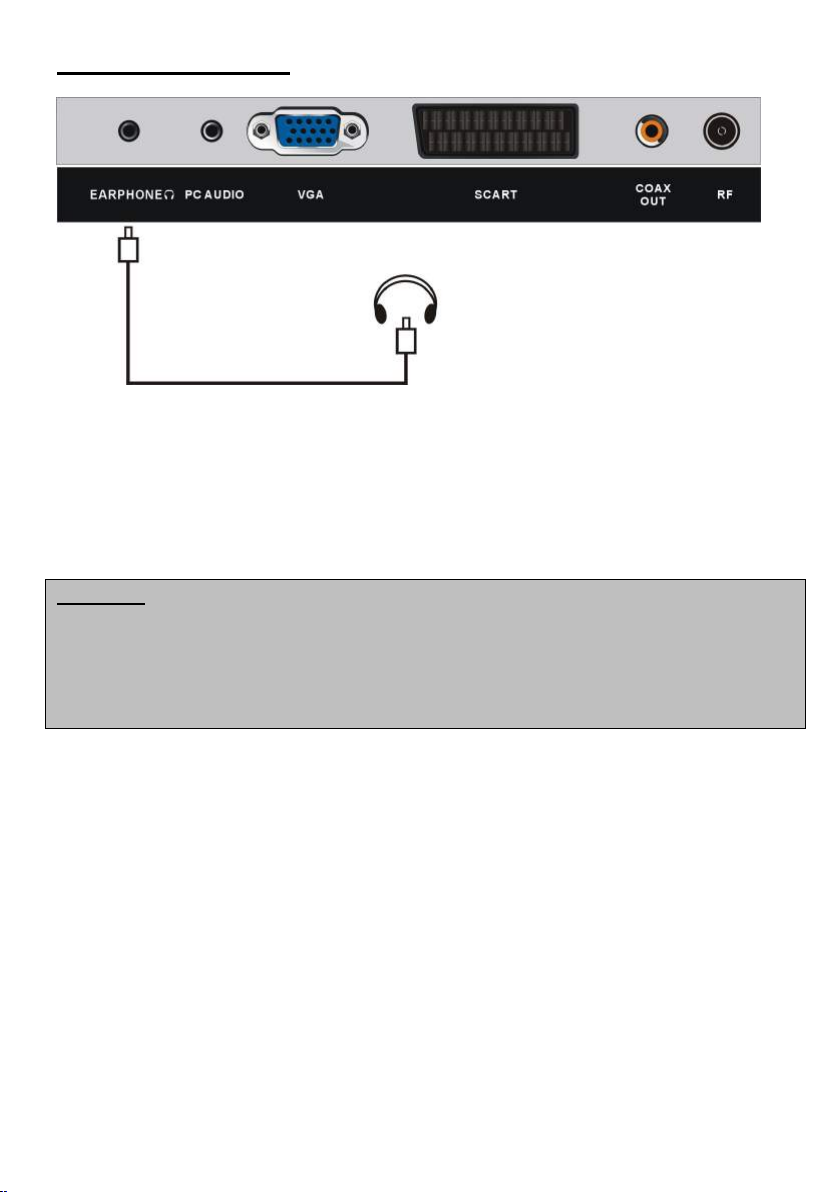

PRECAUTIONS D’UTILISATION D’UN CASQUE
A pleine puissance, une écoute prolongée avec le casque audio
peut endommager l’ouïe de l’utilisateur.
MANIPULATION ET UTILISATION DES PILES
● Conserver les piles hors de portée des enfants ou animaux domestiques. Seuls les
adultes doivent manipuler les piles.
● Ne jamais jeter les piles dans le feu ou les exposer au feu ou tout autre source de
chaleur.
● Suivre les consignes de sécurité et d’utilisation des piles.
Précaution d’emploi des piles
Une utilisation incorrecte des piles peut entraîner une fuite de produits chimiques
contenus dans les piles et/ou d'explosion. Veillez à bien suivre les instructions
ci-dessous.
•Assurez-vous de bien respecter les polarités (+) et (-) indiquées à l'intérieur du
compartiment à pile.
•Les différents types de piles ont des caractéristiques différentes. Ne jamais mélanger
des piles de type ou de marque différents dans le compartiment (par exemple, des piles
alcaline avec des piles au Carbon-zinc).
•De même, ne jamais mélanger des piles neuves avec des piles usagées. Vous
risqueriez de raccourcir la durée de vie des piles neuves et / ou provoquer une fuite
corrosive des piles usagées.
•Retirez les piles de la télécommande dès qu’elles ne fonctionnent plus. Les produits
chimiques s’écoulant d’une pile peuvent provoquer une éruption cutanée. S’il y a eu une
fuite chimique dans le compartiment à piles, essuyez avec un chiffon.
•Les piles (ou pack de piles installées) ne doivent pas être exposées à une chaleur
excessive, comme le soleil, le feu, etc…
NOTE IMPORTANTE SUR LES PILES :
Aidez à protéger l'environnement !
Il est recommandé de jeter les piles usagées en les déposant dans des
contenants spécialement conçus à cet effet.

4
POUR COMMENCER
AVERTISSEMENTS / INSTRUCTIONS IMPORTANTES................................................. 1-3
ACCESSOIRES .................................................................................................................. 5
INSTALLATION DU SOCLE ................................................................................................ 6
DESCRIPTION DE LA TV ................................................................................................ 7-8
TÉLÉCOMMANDE ......................................................................................................... 9-11
PREPARATION DE LA TÉLÉCOMMANDE............................................................... 12
BRANCHEMENTS DE BASE....................................................................................... 13-18
UTILISATION
UTILISATION DE BASE............................................................................................... 19-34
DVD…………………………………………………………………………….…………….19-26
TV…………………………………………………………………………………….………27-34
MENU PRINCIPAL ....................................................................................................... 35-48
PREMIÈRE INSTALLATION ...........................................................................................35
MODE TNT ............................................................................................................... 36-47
TV ANALOGIQUE ET AUTRES MODES....................................................................... 47
MODE PC ...................................................................................................................... 48
TELETEXTE................................................................................................................. 49-50
POUR RÉFÉRENCE
ENTRETIEN...................................................................................................................... 50
MONTAGE MURAL........................................................................................................... 51
SPECIFICATIONS............................................................................................................. 52
DÉPANNAGE ............................................................................................................... 53-54
MISE AU REBUT EN FIN DE VIE...................................................................................... 55
IMPORTATEUR................................................................................................................. 56
SOMMAIRE

5
Manuel d’instructions Télécommande
ACCESSOIRES

6
Votre TV est livrée avec socle et boîtier TV non installés. Avant d'utiliser cette TV, installez le
socle comme indiqué ci-dessous.
Étape 1
Posez la TV à plat, écran tourné vers le bas,
sur un tissu doux ou coussin, pour éviter de
l'endommager.
Étape 2
Alignez le bas de la TV avec l'extrémité du
support, jusqu'à ce que la TV soit totalement
installée.
Étape 3
Serrez les vis fournies à l'aide d'un tournevis.
REMARQUE :
- Débranchez la TV de la prise secteur lors de
l'installation ou du retrait du socle de la TV.
INSTALLATION DU SOCLE

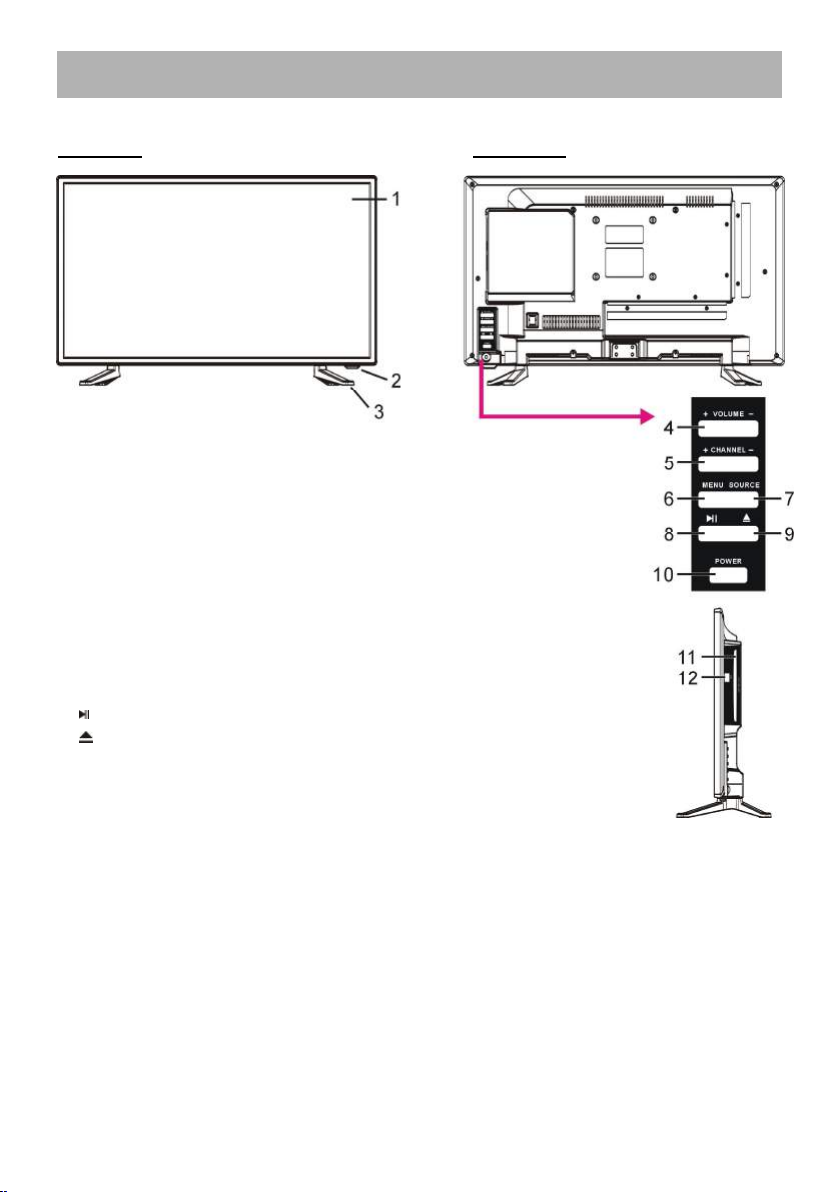

7
1. Écran LED
2. Récepteur de télécommande / Indicateur d'alimentation - En veille,
l'indicateur s'illumine en rouge; allumé, l'indicateur s'illumine en bleu.
3. Support du socle
4. VOL+/- - Pour augmenter et réduire le volume ou naviguer vers la droite
ou la gauche.
5. Bouton CH +/- - Pour faire défiler les chaînes vers la précédente et la
suivante ou naviguer vers le haut et le bas.
6. MENU - Pour entrer dans le menu configuration.
7. Bouton SOURCE - Pour sélectionner la source d'entrée.
8. - Pour Lecture/Pause.
9. - Pour ouvrir et fermer le compartiment de disque.
10. MARCHE/ARRÊT - Pour allumer ou éteindre la TV.
11. Fente pour insertion disque – insérez le disque dans le sens indiqué sur
l’étiquette du côté.
12. Terminal d'entrée USB2 (DVD)
DESCRIPTION DE LA TV
Vue avant Vue arrière

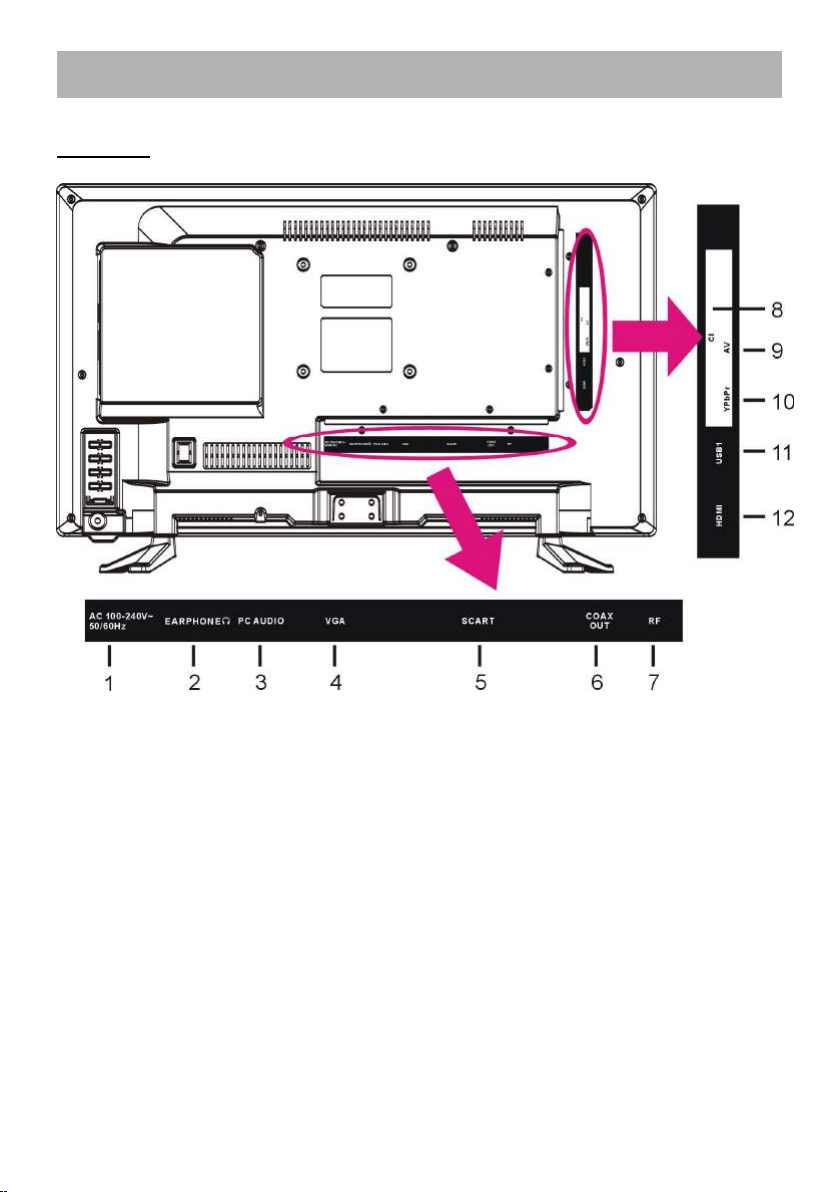

8
1. Sortie Alimentation Secteur
2. Terminal de sortie CASQUE
3. Terminal d'entrée AUDIO PC
4. Terminal d'entrée VGA

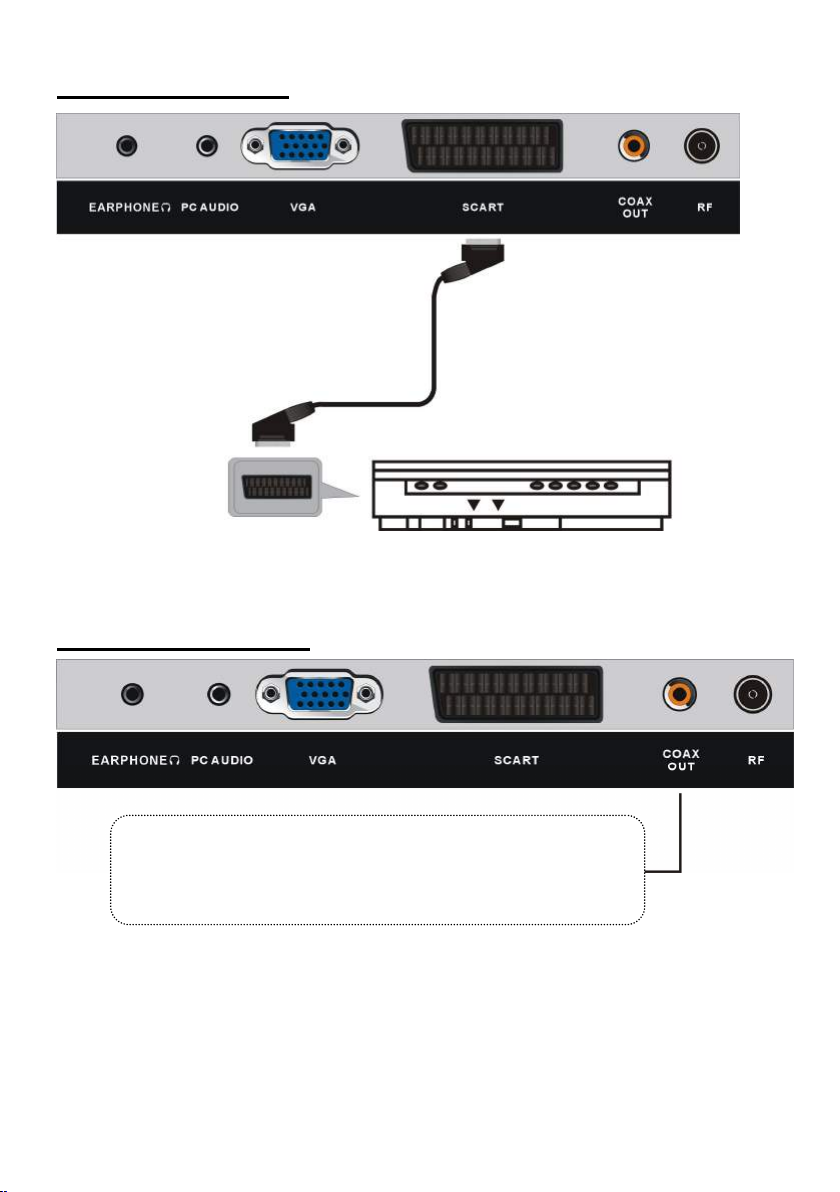

5. Terminal d'entrée SCART (PERITEL)
6. Terminal de sortie COAXIAL
7. Terminal d'entrée RF - Pour connecter l'antenne extérieure.
8. Terminal d'entrée CI
9. Terminal d'entrée Mini AV

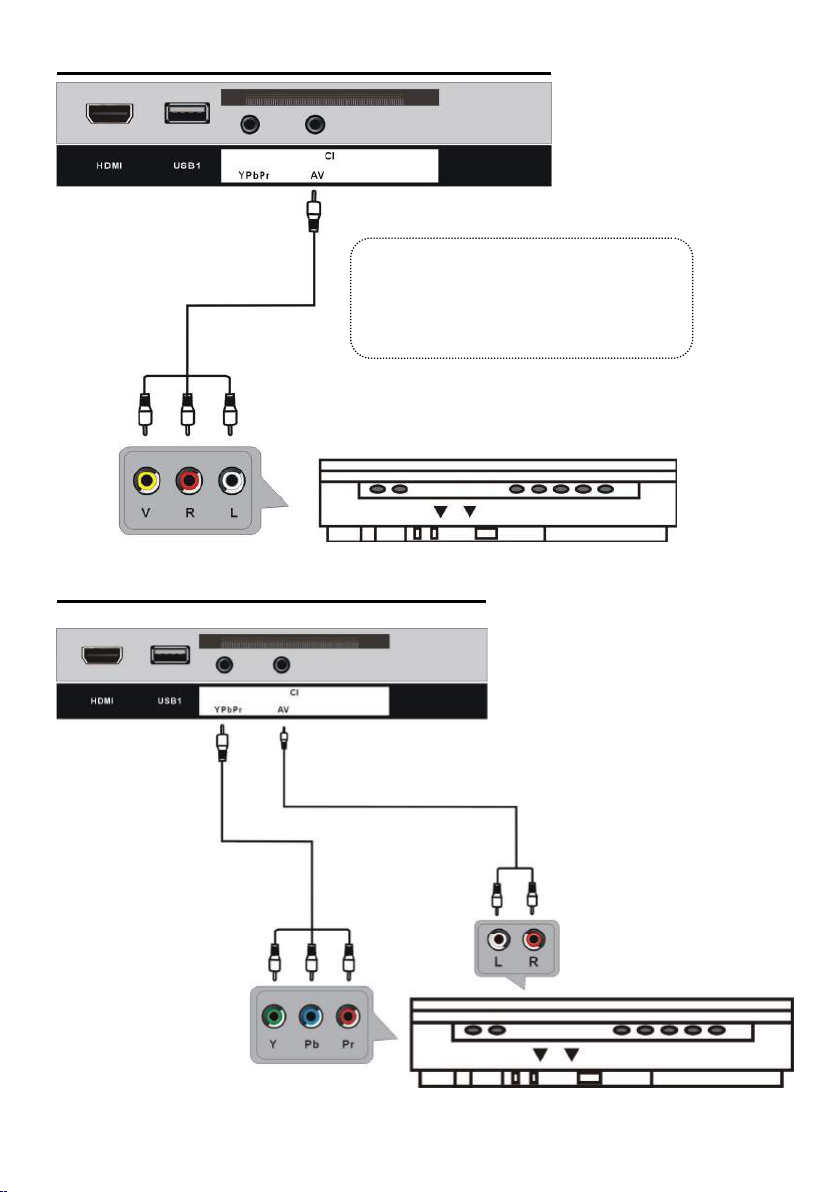

10. Terminal d'entrée Mini YPbPr
11. Terminal d'entrée USB1 (TV)
12. Terminal d'entrée HDMI
DESCRIPTION DE LA TV
Vue arrière (Connectiques)

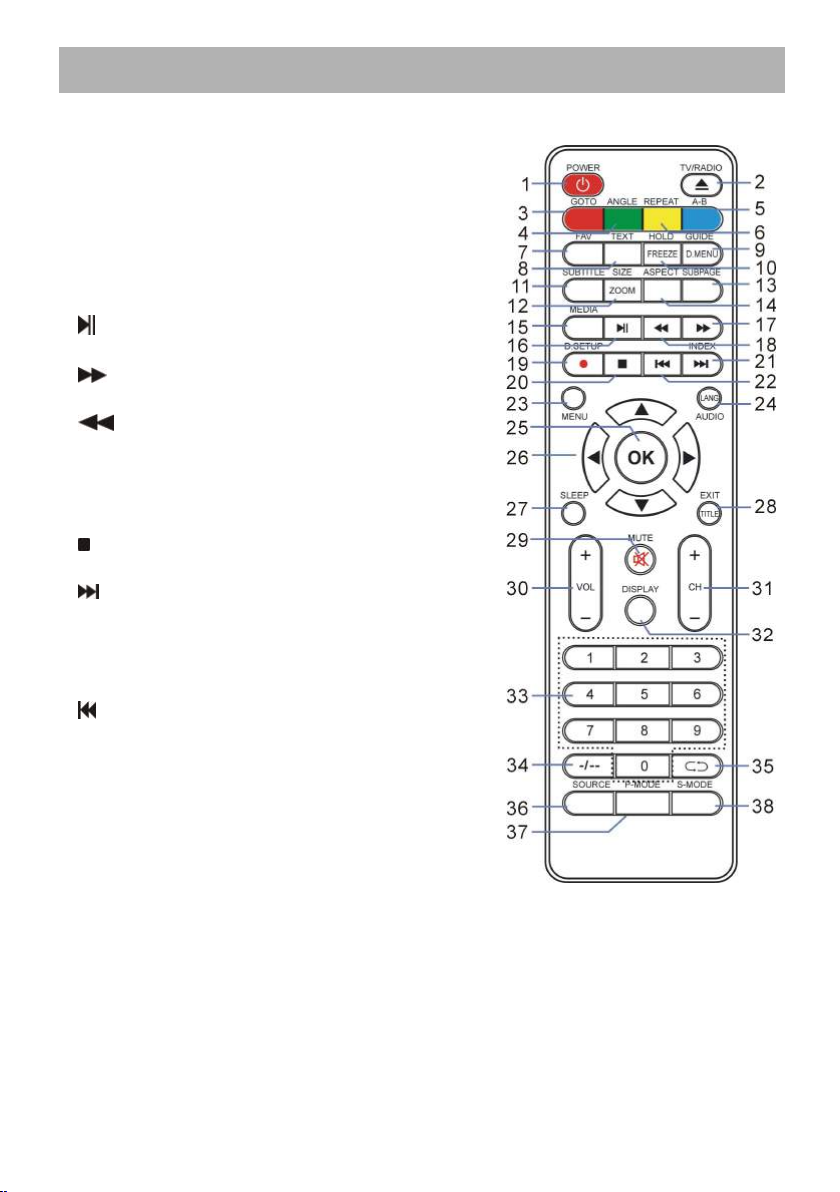

9
Les touches de la télécommande et celles qui sont similaires sur l'unité principale
ont des fonctions identiques.
1 POWER
Appuyez sur ce bouton pour mettre en veille
l’appareil et appuyez de nouveau pour l’allumer.
2 TV/RADIO
Appuyez pour commuter entre la TV TNT et la radio
numérique.
(DVD) Insertion/Ejection du disque.
3 Touche ROUGE (TV)
GOTO (DVD) Permet de démarrer la lecture à un
passage bien précis du DVD.
4 Touche VERTE (TV)
ANGLE (DVD) Permet de changer l’angle de la
scène en cours de lecture (si disponible)
5 Touche BLEUE (TV)
A-B (DVD) Répétition d’une section entre un point A
et un point B
6 Touche JAUNE (TV)
REPEAT (DVD) Permet d’accéder aux différents
modes de répétition.
7 FAV
Affiche la liste des chaînes favorites.
8 TEXT*
Permet de basculer en mode Télétexte
9 GUIDE (TV TNT)
Affiche le guide des programmes TV TNT.
D.MENU (DVD) Affiche le menu principal du DVD
10 HOLD*
Pour figer l’image à l’écran en mode Télétexte
FREEZE
Pour figer l’image en mode TV TNT.
11 SUBTITLE
Pour active ou désactiver le menu des sous-titres.
12 SIZE (TV)*
Change la taille de l’image en mode Télétexte.
ZOOM (DVD)
Pour augmenter ou diminuer la taille de l’image en cours de lecture.
TELECOMMANDE

10
13 SUBPAGE*
Pour accéder à la sous-page Télétexte.
14 ASPECT
Appuyez de manière répétée pour accéder aux
différents formats d’image.
15 MEDIA
Appuyez pour passer en mode MEDIA (USB).
16
Lecture/Pause en mode MEDIA.
17
Avance rapide en mode MEDIA.
18
Retour rapide en mode MEDIA.
19 ● (TNT)
Démarre l’ENREGISTREMENT en mode TV TNT.
D.SETUP (DVD) Affiche le menu du DVD
20
Stoppe la lecture en mode MEDIA.
21
Accès au fichier SUIVANT.
INDEX* (TNT + TELETEXTE)
Affiche la liste des enregistrements (en mode TNT)
ou Affichage la page d’Index en mode Télétexte.
22
Accès au fichier PRECEDENT.
23 MENU
Affiche le menu principal ou permet de revenir au
menu précédent.
24 AUDIO (TV)
Permet de sélectionner les options sonores de
votre TV.
LANG (DVD) Pour sélectionner la bande son disponible
25 OK
Permet de confirmer la sélection de votre choix.
26 ▲/▼/◄/►
Touches de navigation.
27 SLEEP
Permet de régler la minuterie d’extinction automatique de votre téléviseur.
TELECOMMANDE

11
28 EXIT (TV)
Permet de quitter la page de menu affichée.
TITLE (DVD) Affiche le menu TITRE du DVD
29 MUTE
Touche SOURDINE. Permet de couper le son.
Appuyez de nouveau pour rétablir le son.
30 VOL +/-
Permet d’augmenter ou de diminuer le volume
sonore.
31 CH +/-
Permet d’accéder à la chaîne suivante ou à la
chaîne précédente.
32 DISPLAY
Permet d’afficher les informations de la chaîne ou
de la source en cours.
33 Touches numériques (0-9)
Permet de saisir les informations, comme le
numéro de chaîne TV.
34 -/--
Permet d’entrer un numéro de chaîne à numéro
multiples par exemple 2-1.
35
Bascule entre la chaîne actuelle vers la chaîne
précédente.
36 SOURCE
Permet de sélectionner la source d’entrée.
37 P-MODE
Permet d’accéder au menu IMAGE.
38 S-MODE
Permet d’accéder au menu SON.
NOTE:
L’astérisque * indiqué sur certaines touches signifie que ces touches sont utilisées pour la
fonction Télétexte.
TELECOMMANDE

12
PRÉPARATION DE LA TELECOMMANDE
INSTALLATION DES PILES
Installez les piles selon les illustrations suivantes. Assurez-vous que les pôles + et –
sont orientés tel qu'indiqué dans le compartiment (Fig. 1)
DUREE DE VIE DES PILES
- Les piles durent normalement une année, mais ceci peut être changé par votre
utilisation.
- Si la télécommande ne fonctionne pas, même proche du lecteur, alors remplacez les
piles.
- Utilisez deux piles sèches de type LR-03.
REMARQUE :
● Ne pas faire tomber, marcher sur ou faire subir des chocs à la télécommande. Ceci
pourrait l'endommager et empêcher son bon fonctionnement.
● Si vous prévoyez de ne pas utiliser la télécommande pendant une période
prolongée, alors retirez les piles.
UTILISATION TÉLÉCOMMANDE
Pointez la télécommande vers le
récepteur depuis une
distance inférieure à 6 m et selon
un angle inférieur à 60°
à l'avant du lecteur (Fig. 2)
REMARQUE :
- La distance de fonctionnement peut
Varier selon la luminosité de la pièce.
- Ne pas pointer de lumière brillance au
récepteur de télécommande.
- Ne pas interposer d'objets entre la
télécommande et le récepteur.
- Ne pas utiliser cette télécommande en
même temps que la télécommande
d'un autre équipement.
Fig.
1
Fig.
2
Télécommande
Capteur
Appuyez
Ouvrir
Appuyez

13
● Assurez-vous que tous les câbles sont déconnectés de l'unité principale avant de
brancher la source sur l’alimentation secteur.
● Lisez les instructions avec attention avant de connecter un autre appareil.
ALIMENTATION SECTEUR
Branchez le cordon secteur situé à l’arrière de l’appareil, sur une prise secteur murale.
NOTES
Utiliser l’appareil uniquement avec le type de source d'alimentation indiqué sur l'étiquette.
Toujours débrancher le cordon secteur de la prise murale lorsque vous n’utilisez pas
l’appareil pendant une longue période.
BRANCHEMENT DE L’ANTENNE
Branchez une antenne dans la prise d'antenne RF pour obtenir la meilleure qualité d'image
possible.
Vers la prise
secteur murale
Antenne
Amplificateur
d'antenne
extérieure
Amplificateur
d'antenne
intérieure
Prise d'alimentation
de l'amplificateur
d'antenne
Prise
Antenne RF
75 OHM
BRANCHEMENTS DE BASE

14

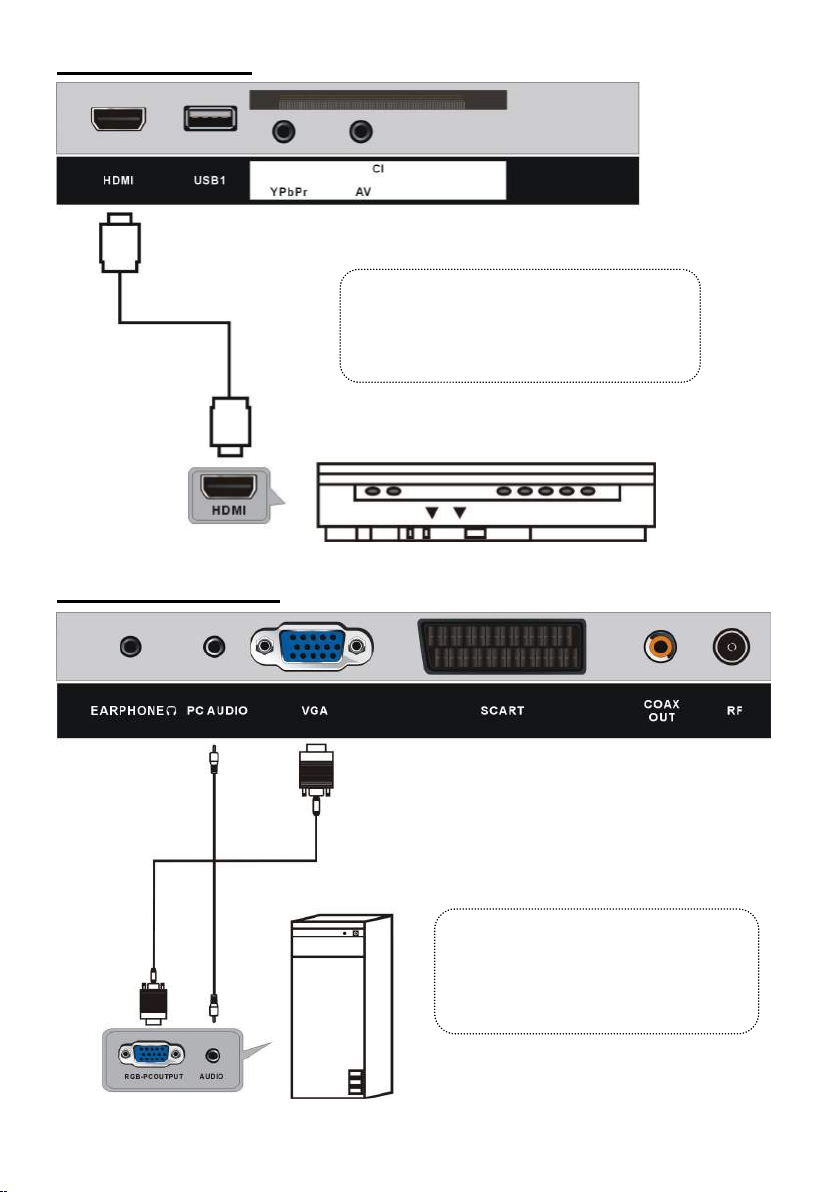

CONNEXION HDMI
CONNEXION PC/VGA
Câble HDMI
(non fourni) Utilisez un câble HDMI pour connecter la
TV à un autre appareil pour recevoir un
signal multimédia haute définition.
Arrière du DVD/VCR
Arrière du PC
Utilisez le câble VGA pour connecter la
TV à un PC, et utiliser ce produit
comme moniteur.
Câble VGA
(non fourni)
Câble audio
(non fourni)

15
CONNEXION PERITEL
CONNEXION COAXIALE
Arrière du DVD/enregistreur
Cordon Péritel
(non fourni)
Utilisez un câble coaxial pour connecter un amplificateur audio
ou autre appareil de décodage audio pour sortie audio coaxiale.
(Le câble coaxial n'est pas fourni)

16
CONNEXION Audio/Vidéo (VIDÉO COMPOSITE)
CONNEXION YUV (Composante et Vidéo)
Câble YPbPr
(non fourni)
Vue arrière du DVD /
enregistreur
Arrière du DVD/enregistreur
Pour connexion basique, utilisez un
câble composite Audio (blanc/rouge) et
CVBS (jaune) pour connecter l'unité à
d'autres périphériques.
Câble AUDIO
(non fourni)
câble AV
(non fourni)

17

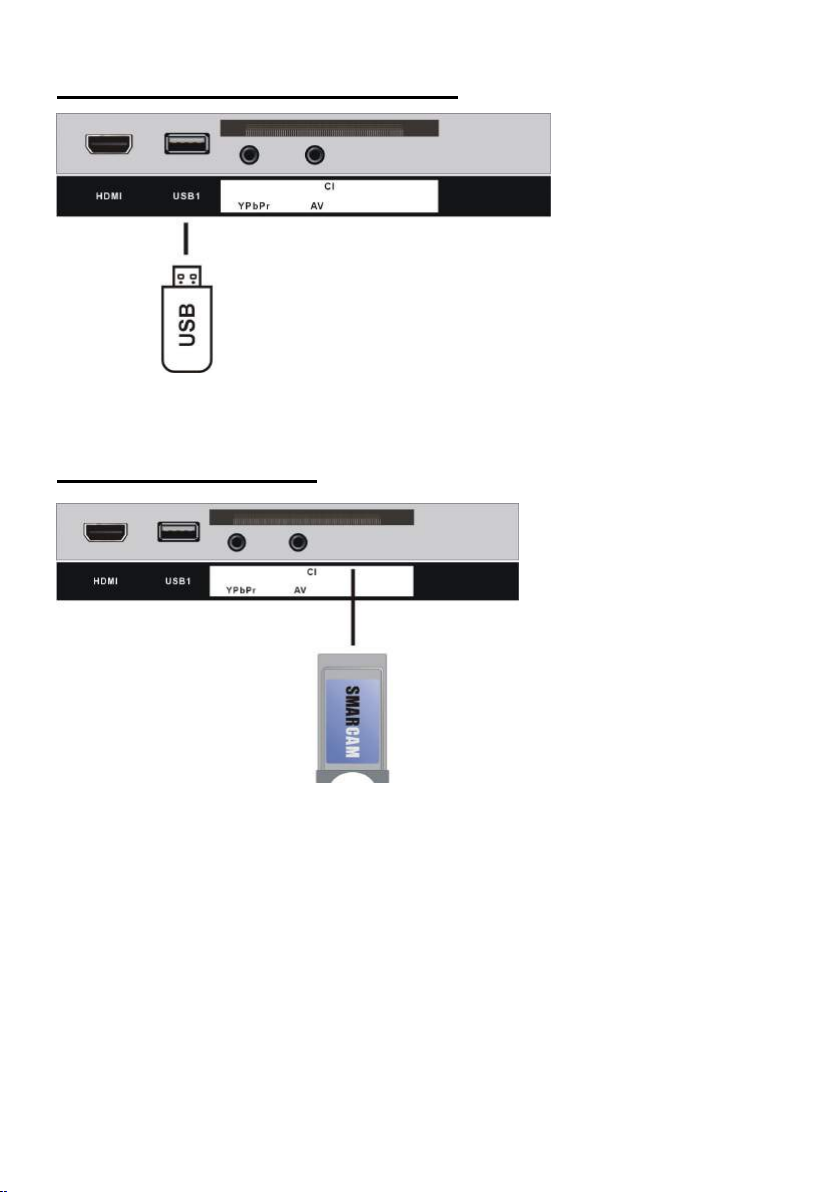

CONNEXION PORT USB COMPATIBLE
INSERER UNE CARTE CI
Fente carte CI
(La carte CI n'est pas fournie)
(non fourni)
Utilisez le port compatible USB du téléviseur pour
y branchez votre appareil de stockage USB (clé
USB ou disque dur externe) et pouvoir y lire le
contenu

18
CONNEXION CASQUE
Branchez un casque (non fourni) à la sortie CASQUE à l’arrière du TV. Veuillez au préalable
diminuer le volume sonore avant de commencer l’écoute en privé.
Les haut-parleurs du TV sont automatiquement déconnectés lorsque vous branchez un
casque.
Remarque:
Ni le casque ni le cordon ne sont fourni avec le téléviseur.
Lorsque vous branchez un casque, mettre le volume au minimum et augmentez le
volume progressivement jusqu’ à un volume d’écoute agréable.
A pleine puissance, une écoute prolongée avec le casque peut endommager l’ouïe
de l’utilisateur.
VÉRIFIEZ QUE TOUS LES ÉQUIPEMENTS ET LEURS ADAPTATEURS
SECTEUR SONT CONNECTÉS CONVENABLEMENT ET QU'ILS SONT
CORRECTEMENT CONFIGURÉS AVANT DE CONTINUER.
Câble CASQUE
(non fourni)

19
- Appuyez sur le bouton MARCHE/ARRÊT de l'unité principale ou sur la télécommande
pour Allumer (l'indicateur s'allume en bleu) ; appuyez dessus de nouveau pour Éteindre
(veille), l'indicateur s'allume en rouge.
- Appuyez sur SOURCE sur l'unité ou sur la télécommande pour passer en mode DVD.
1. Lecture
a) Vérifiez que le compartiment de disque est vide. Installez-y un disque. Manipulez le disque
sans toucher ses surfaces, et insérez-le avec la face de lecture tournée vers vous. Le disque sera
ensuite inséré automatiquement dans le compartiment, et vous pouvez également utiliser le
bouton de la télécommande pour insérer le disque.
b) Une fois le disque inséré, le lecteur DVD commence la lecture.
c) Lorsque le menu s'affiche, utilisez les boutons de navigation ou les boutons numériques pour
sélectionner le numéro de piste désiré. Appuyez sur OK pour confirmer.
d) Pour arrêter la lecture et revenir à l'écran de menu, appuyez sur TITLE ou le bouton D.MENU.
2. Arrêter la lecture
Appuyez sur █ (STOP) pour arrêter la lecture.
REMARQUE : Le lecteur enregistrera le point où vous étiez lorsque vous avez appuyé sur STOP.
La lecture reprendra donc depuis ce point lorsque vous voudrez continuer (Fonction REPRISE
« RESUME ») Appuyez sur (LECTURE) de nouveau pour continuer la lecture depuis ce
point. Lorsque le disque est éjecté ou que vous appuyez sur █ (STOP) de nouveau, alors la
fonction REPRISE est annulée.
3. Saut de piste/Chapitre Précédent ou suivant
Suivant
Pendant la lecture, appuyez sur pour aller directement au chapitre suivant (DVD) ou piste
suivante (VCD/CD).
Précédent
Pendant la lecture, appuyez sur pour aller directement au
chapitre précédent (DVD) ou piste précédente (VCD/CD).
UTILISATION DE BASE
DVD
