TONOR TC20 User manual

Instruction Manual
TC20
XLR Condenser Microphone

ABOUT THIS MANUAL
Thank you for purchasing TONOR TC20 condenser
microphone. This manual is intended to help you understand
all about this microphone kit and how to install and use it.
TONOR always strives for the ultimate user experience. All
our knowledge and passion for audio technology are
incorporated into building microphones with high
performance for you. The TONOR TC20 adopts a high-end
capsule and heavy-duty boom arm to achieve the best user
experience.
Enjoy your microphone!
The TONOR Team

English
Deutsch
Français
Italiano
Español
1-4
5-8
9-12
13-16
17-20
CONTENTS

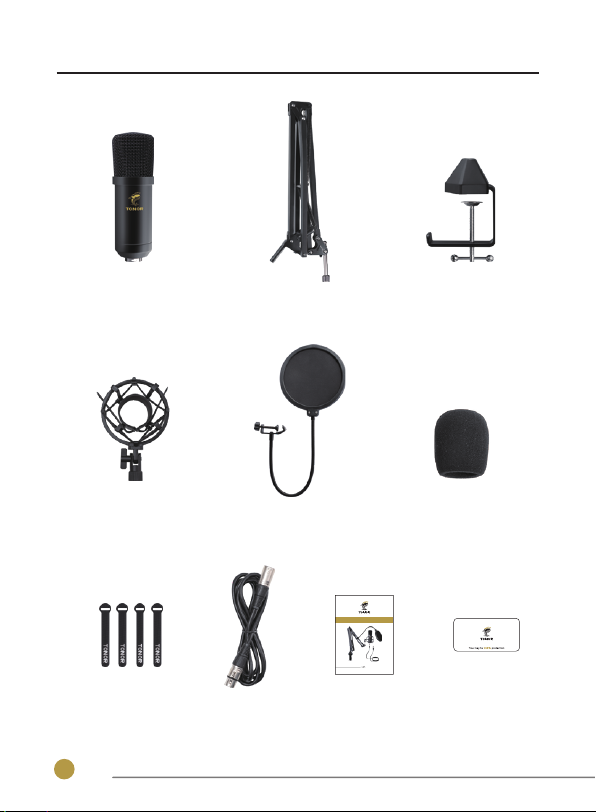

ACCESSORIES
XLR Condenser
Microphone X 1
Pop Filter X 1
Boom Arm X 1
Metal Shock
Mount X 1 Mic Cover X 1
Desk Clamp X 1
TC20
01
EN
Cable Ties X 4 XLR Male to XLR
Female Cable X 1 Manual X 1 After-sale Card X 1
Instruction Manual
TC20
XLRCondenser Microphone

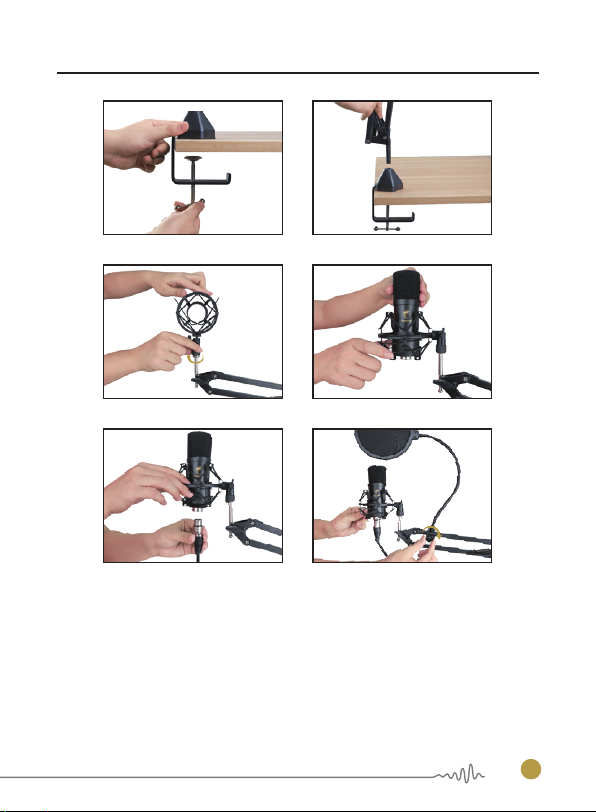

INSTALLATION PROCEDURES
1. Install the desk clamp to the desk.
2. Insert the base of the boom arm into the desk clamp as picture
shows.
3. Screw the shock mount onto the threaded end of the boom arm.
4. Install the microphone to the shock mount.
5. Connect the cable to the microphone.
6. Fix the pop filter on the boom arm stand to complete the assembly.
02 EN

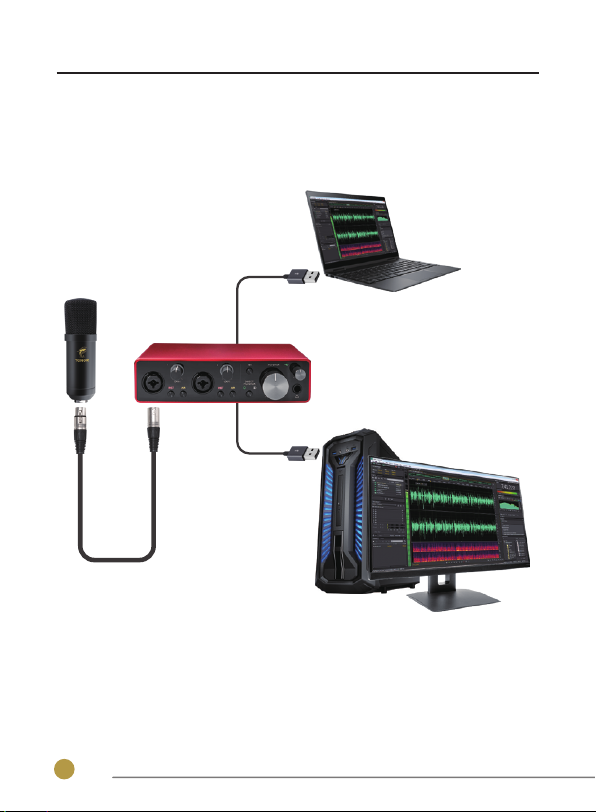

POWER REQUIREMENT
The TONOR TC20 requires 48V phantom power (± 4V). If no sound is
picked up by the microphone, make sure that the phantom power on
your mixer or separate power supply is switched on.
TC20
03
EN
or

TONOR provides 2 years of after-sale service, free replacement to
products that are NOT damaged resulting from accident, alteration,
misuse, negligence, or abuse. If exceeding 30 days of Amazon return
policy, you can still contact us via following two ways：click ‘Ask
Seller’ or TONOR on your order page; or through our Shopify
TONORMIC. We will serve you with full sincerity!
Shopify link: https://www.tonormic.com
Email: [email protected]
SPECIFICATIONS
WARRANTY
Frequency response: 20Hz-20KHz
Sensitivity: -45dB±3dB (0dB=1V/Pa, at 1KHz)
Output impedance: 2.2KΩ
Max. SPL: 120dB
THD + N: <1%
S/N Ratio: 94dB
Working temperature: 0℃to + 55℃
Interface type: XLR
Cable length: 2m
Polar pattern: Cardioid
Capsule size: 16mm/0.63in
04 EN
1KHz
180
20
-20
-30
-40
-50
-60
-70
50 100
0Deg
X: 1000Hz
Microphone Frequency Response dB Ref.1V/Pa
Y: -37.2dBV/Pa
Y: -35.2dBm/Pa
D: 0.0dB
200 500 1K 2K 5K 10K 20K
0
30330
60300
90270
120240
150210

SET ENTHÄLT
XLR
Kondensatormikrofon x 1
Popfilter x 1
MiKrofonarmständer x 1
Metall Mikrofonspinne x 1 Schaumstoffwindschutz x 1
Tischhalterung x 1
TC20
05
DE
Kabelbinder x 4 XLR Stecker auf
XLR Buchse Kabel x 1 Anleitung x 1 After-Sale-Karte x 1
Instruction Manual
TC20
XLRCondenser Microphone

INSTALLATIONSCHRITTE
1. Installieren Sie die Tischhalterung am Schreibtisch.
2. Setzen Sie die Basis des Mikrofonarmständer wie in der Abbildung
gezeigt in die Tischhalterung ein.
3. Schrauben Sie die Mikrofonspinne auf das Gewindeende des
Mikrofonarmständer.
4. Installieren Sie das Mikrofon an der Mikrofonspinne.
5. Schließen Sie das Kabel an das Mikrofon an.
6. Befestigen Sie den Popfilter am Mikrofonarmständer, um die
Montage abzuschließen.
06 DE

LEISTUNGSBEDARF
Der TONOR TC20 benötigt eine 48 V Phantomspeisung (± 4 V). Wenn
kein Ton vom Mikrofon aufgenommen, stellen Sie sicher, dass die
Phantomspeisung an Ihrem Mischpult oder separate Stromversorgung
eingeschaltet ist.
TC20
07
DE
oder

TONOR bietet 2 Jahre Kundendienst und kostenlosen Ersatz für
Produkte, die NICHT durch Unfälle, Änderungen, Missbrauch,
Fahrlässigkeit oder Missbrauch beschädigt wurden. Wenn Sie mehr als
30 Tage Amazon-Rückgaberecht haben, können Sie uns dennoch auf
zwei Arten kontaktieren: Klicken Sie auf Ihrer Bestellseite auf
„Verkäufer fragen“ oder TONOR. oder über unseren Shopify TONOR-
MIC. Bitte zögern Sie nicht, uns zu kontaktieren, Wenn Sie ein Problem
haben!
Shopify Link: https://www.tonormic.com
E-Mail: [email protected]
SPEZIFIKATIONEN
GARANTIE
Frequenzgang: 20 Hz-20 KHz
Empfindlichkeit: -45 dB ± 3 dB (0 dB = 1 V / Pa bei 1 kHz)
Ausgangsimpedanz: 2,2 kΩ
Max. Schalldruck: 120 dB
THD + N: <1%
S / N-Verhältnis: 94 dB
Arbeitstemperatur: 0 °C bis + 55 °C.
Schnittstellentyp: XLR
Kabellänge: 2 m
Richtcharakteristik: Nierencharakteristik
Kapselgröße: 16 mm
08 DE
1KHz
180
20
-20
-30
-40
-50
-60
-70
50 100
0Deg
X: 1000Hz
Microphone Frequency Response dB Ref.1V/Pa
Y: -37.2dBV/Pa
Y: -35.2dBm/Pa
D: 0.0dB
200 500 1K 2K 5K 10K 20K
0
30330
60300
90270
120240
150210

ACCESSOIRES
Microphone à
condensateur XLR x 1
Filtre anti-pop x 1
Bras de support x 1
Support d’amortisseur
en métal x 1 Bonnette de micro x 1
Pince de bureau x 1
TC20
09
FR
Attache de
câble x 4
Câble XLR mâle vers
XLR femelle x 1 Manuel x 1 Carte de service après-vente x 1
Instruction Manual
TC20
XLRCondenser Microphone

PROCÉDURES D'INSTALLATION
1. Installez la pince sur le bureau.
2. Insérez la base du bras de suspension dans la pince du bureau
comme le montre l'image.
3. Vissez le support d'amortisseur sur l'extrémité filetée du bras de
suspension.
4. Installez le microphone sur le support d'amortisseur.
5. Connectez le câble au microphone.
6. Fixez le filtre anti-pop sur le support de bras de suspension pour
terminer l'assemblage.
10 FR

PUISSANCE REQUISE
Le TONOR TC20 nécessite une alimentation fantôme 48V (± 4V). Si
aucun son n'est capté par le microphone, assurez-vous que l'alimenta-
tion fantôme de votre console de mixage ou qu’une alimentation
séparée est activée.
TC20
11
FR
ou

TONOR fournit 2 ans de service après-vente et le remplacement
gratuit des produits qui ne sont PAS endommagés par un accident,
une altération, une mauvaise utilisation, une négligence ou un abus. Si
vous dépassez les 30 jours de politique de retour d'Amazon, vous
pouvez toujours nous contacter de deux manières: cliquez sur
“Demander au vendeur” ou TONOR sur votre page de commande; ou
via notre Shopify TONORMIC. Nous vous servirons en toute sincérité!
Lien Shopify: https://www.tonormic.com
Courriel: [email protected]
CARACTÉRISTIQUES
GARANTIE
Réponse en fréquence: 20Hz-20KHz
Sensibilité: -45dB±3dB (0dB=1V/Pa, à 1KHz)
Impédance de sortie: 2,2KΩ
NPA Maximal: 120dB
THD + N: <1%
Rapport Signal/Bruit: 94dB
Température de fonctionnement: 0℃à +55℃
Type d'interface: XLR
Longueur de câble: 2m
Directivité: cardioïde
Taille de la capsule: 16mm
12 FR
1KHz
180
20
-20
-30
-40
-50
-60
-70
50 100
0Deg
X: 1000Hz
Microphone Frequency Response dB Ref.1V/Pa
Y: -37.2dBV/Pa
Y: -35.2dBm/Pa
D: 0.0dB
200 500 1K 2K 5K 10K 20K
0
30330
60300
90270
120240
150210

ACCESSORI
XLR Microfono
a condensatore x 1
Filtro Pop x 1
Dispositivo
a Braccio x 1
Supporto Antiurto
in Metallo x 1 Copertura mic x 1
Morsetto da Tavolo x 1
TC20
13
IT
Fascette x 4 Cavo XLR maschio
a XLR femmina x 1 Manuale x 1 Card post-vendita x 1
Instruction Manual
TC20
XLRCondenser Microphone

PROCEDURE DI INSTALLAZIONE
1. Installare il morsetto sulla scrivania.
2. Inserire la base del dispositivo a braccio nel morsetto della scrivania
come mostrato nell'immagine.
3. Avvitare il supporto antiurto sull'estremità filettata del dispositivo a
braccio.
4. Installare il microfono sul supporto antiurto.
5. Collegare il cavo al microfono.
6. Fissare il filtro pop sul supporto del braccio per completare il
montaggio.
14 IT

REQUISITI DI ALIMENTAZIONI
TONOR TC20 richiede un’alimentazione phantom a 48 V (± 4 V). Se il
microfono non rileva alcun suono, assicurarsi che l'alimentazione
phantom sul mixer o sull'alimentatore separato sia attivata.
TC20
15
IT
o

TONOR fornisce 2 anni di assistenza post-vendita, sostituzione
gratuita di prodotti NON danneggiati a seguito di incidenti, alterazi-
oni, uso improprio, negligenza o abuso. Se superi i 30 giorni della
politica di restituzione di Amazon, puoi comunque contattarci tramite i
seguenti due modi: fai clic su “Chiedi al venditore” o TONOR nella
pagina del tuo ordine; o tramite il nostro Shopify TONORMIC. Ti
serviremo con piena sincerità!
Shopify link: https://www.tonormic.com
Email: [email protected]
SPECIFICHE
GARANZIA
Risposta in frequenza: 20Hz-20KHz
Sensibilità: -45dB±3dB (0dB=1V/Pa, at 1KHz)
Impedenza di uscita: 2,2KΩ
Max. SPL: 120dB
THD + N: <1%
Rapporto S/N: 94dB
Temperatura di lavoro: 0℃to + 55℃
Tipo di interfaccia: XLR
Lunghezza cavo: 2m
Modello polare: Cardioid
Dimensione della capsula: 16mm
16 IT
1KHz
180
20
-20
-30
-40
-50
-60
-70
50 100
0Deg
X: 1000Hz
Microphone Frequency Response dB Ref.1V/Pa
Y: -37.2dBV/Pa
Y: -35.2dBm/Pa
D: 0.0dB
200 500 1K 2K 5K 10K 20K
0
30330
60300
90270
120240
150210

ACCESORIOS
1x Micrófono de
condensador XLR
1x Soporte
amortiguador de metal
1x Brazo de soporte
1x Filtro antipop 1x Funda de micrófono
1x Pinza de escritorio
TC20
17
ES
4x Abrazaderas
de cables
1x Cable XLR macho
a XLR hembra 1x Manual 1x Tarjeta postventa
Instruction Manual
TC20
XLRCondenser Microphone
