Shure SM7A User manual

GENERAL
The Model SM7A is a dynamic microphone with a very smooth,
flat, wide-range frequency response. It is meticulously designed
for the most exacting music and speech requirements in profes-
sional audio applications. The cartridge has been updated from
the original SM7 with improved shielding against electromagnetic
hum generated by computer monitors, neon lights, and other
electrical devices.
Features
• Flat, wide-range frequency response for exceptionally
clean and natural reproduction of both music and speech
• Bass rolloff and mid-range emphasis (presence boost)
controls with graphic display of response setting (see
figure 3)
• Improved rejection of electromagnetic hum, optimized for
shielding against broadband interference emitted by com-
puter monitors
• Internal “air suspension” shock isolation virtually eliminates
mechanical noise transmission
• Highly effective pop filter eliminates need for any add-on
protection against explosive breath sounds, even for
close-up vocals or narration
• Yoke mounting with captive stand nut for easy mounting
and dismounting provides precise control of microphone
position
• Cardioid polar pattern, uniform with frequency and symmet-
rical about axis, to provide maximum rejection and mini-
mum coloration of off-axis sound
• Rugged construction and excellent cartridge protection for
outstanding reliability
APPLICATIONS
The Model SM7A was field-designed in major recording stu-
dios and scoring stages to be the finest dynamic microphone
available for music recording and reproduction. Exacting labora-
tory development programs augmented the field-derived specifi-
cations and features to extend the advantages of the SM7A to
a wide variety of critical professional audio applications.
The exceptional performance and unique features of the SM7A
make it the outstanding choice for such applications as:
•
Recording Studio — Instrumental and Vocal
• Location Recording
• Motion Picture and Television Scoring
• Television Talk Shows and News Desks
• Radio Announcing and Production
• Narration
MOUNTING INSTRUCTIONS
The SM7A can be mounted on a microphone stand or hung
from a boom. It is shipped in the boom mounting configuration
(see figure 1). To set up the SM7A in the microphone stand
mounting configuration (see figure 2), proceed as follows:
1. Remove tightening nuts on the sides (see figure 7).
2. Remove the fitted washers, the lock washers, the outer
brass washers, and the brass sleeves.
3. Slide the bracket off the microphone. Be careful not to lose
the washers still on the microphone.
4. Invert and rotate the bracket. Slide it back onto the bolts
over the brass and plastic washers still on the microphone.
The bracket should fit so the XLR connector faces the rear
of the microphone, and the Shure logo on the back of the
microphone is right-side up.
5. Replace the brass sleeves. Be sure they are seated proper-
ly within the inner washers.
6. Replace the outer brass washers, the lock washers and the
fitted washers.
7. Replace the tightening nuts and tighten the microphone at
the desired angle.
NOTE: If the tightening nuts do not hold the microphone
in position, one or both of the brass sleeves may not be
properly seated within all the washers.
RIGHT SIDE VIEW REAR VIEW
BOOM MOUNTING CONFIGURATION
FIGURE 1
Model SM7A User Guide
27B3076 (TF)
2000, Shure Incorporated Printed in U.S.A.

2
RIGHT SIDE VIEW REAR VIEW
XLR CONNECTOR
MICROPHONE STAND MOUNTING CONFIGURATION
FIGURE 2
SPECIFICATIONS
Type
Dynamic
Frequency Response
50 to 20,000 Hz (see Figure 3)
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á

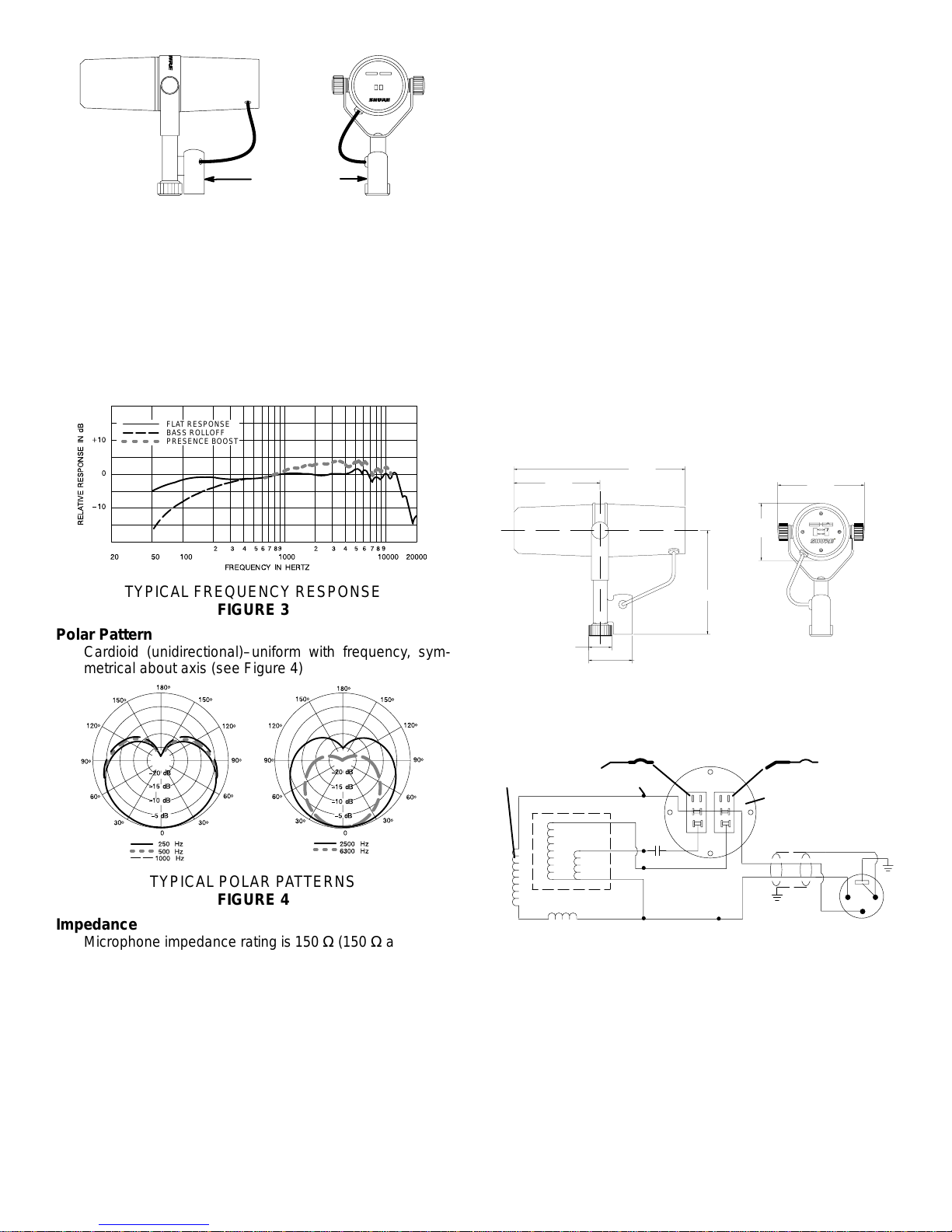

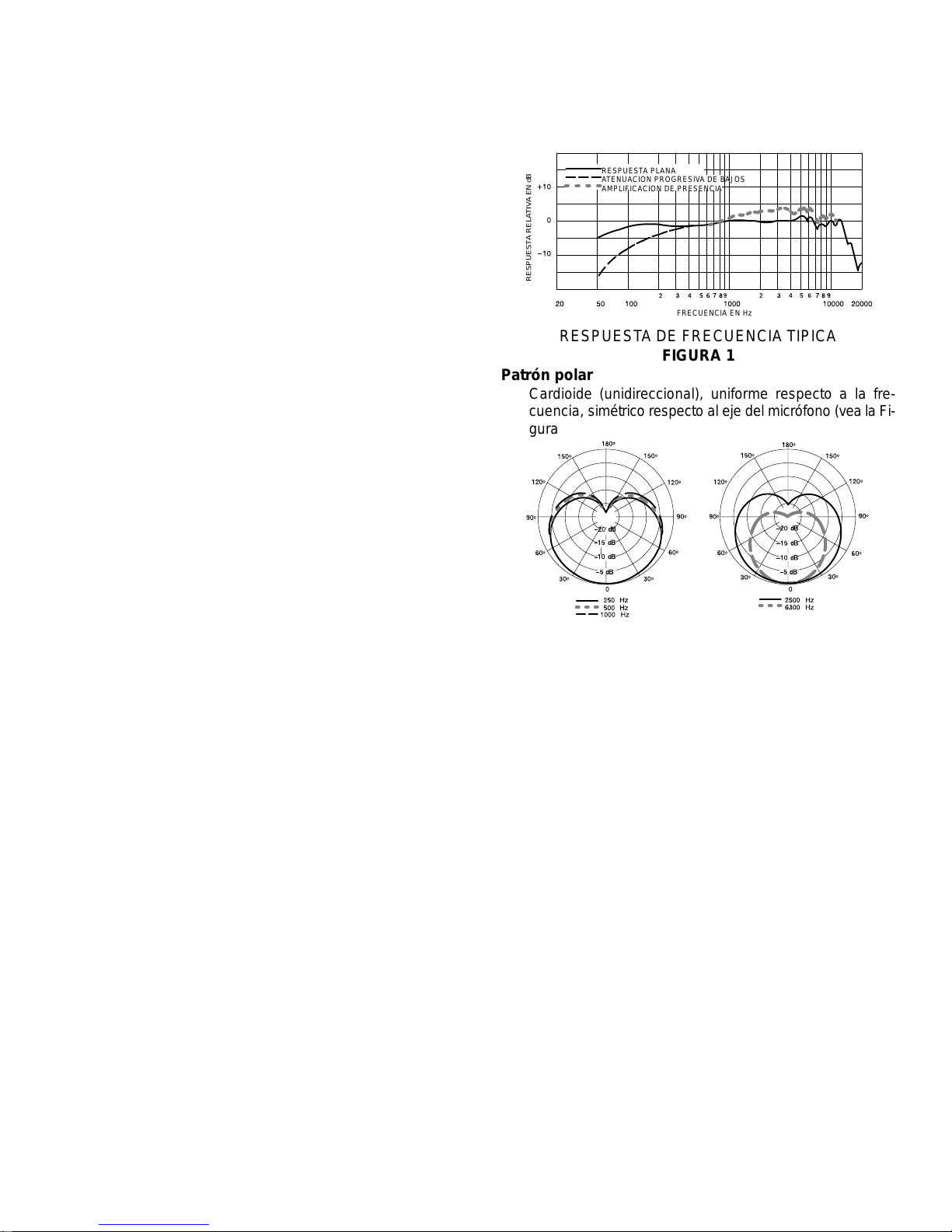

FLAT RESPONSE
BASS ROLLOFF
PRESENCE BOOST
TYPICAL FREQUENCY RESPONSE
FIGURE 3
Polar Pattern
Cardioid (unidirectional)–uniform with frequency, sym-
metrical about axis (see Figure 4)
TYPICAL POLAR PATTERNS
FIGURE 4
Impedance
Microphone impedance rating is 150 Ω(150 Ωactual) for
connection to microphone inputs rated at 19 to 300 ohms.
Phasing
Positive pressure on diaphragm produces positive volt-
age on pin 2 relative to pin 3.
Output Level (at 1,000 Hz)
Open Circuit Voltage* – 59.0 dB (1.12 mV)
. . . . . . . . . .
*0 dB = 1 volt per Pascal
Electromagnetic Hum Sensitivity
(Typical, Equivalent SPL/milliOersted)
60 Hz: 11 dB
500 Hz: 24 dB
1 kHz: 33 dB
Switches
Bass rolloff and mid-range emphasis: Slotted response
selector switches. See Figure 3 for bass rolloff and
mid-range emphasis (presence boost) response. See
Figure 3 for location of switches.
Response Selector Switch Cover
Cover plate (supplied) can be used to prevent accidental
change of response setting.
Cartridge Shock Mount
Internal air-suspension shock and vibration isolator.
Microphone Connector
Three-pin professional audio connector designed to mate
with Cannon XL series, Switchcraft A3 (Q-G) series or
equivalent connector.
Swivel Assembly
Integral part of microphone with captive nut for ease of
attachment to stand, suitable for mounting on stand with
5/8in.–27 thread.
Case
Dark gray enamel aluminum and steel case with dark gray
foam windscreen.
Dimensions
See Figure 5.
95 mm
(3.75 in.)
189.7 mm
(7.469 in.)
25.4 mm
(1.0 in.) 48 mm
(1.890 in.)
117 mm
(4.594 in.)
96 mm
(3.775 in.)
63.5 mm
(2.500 in.)

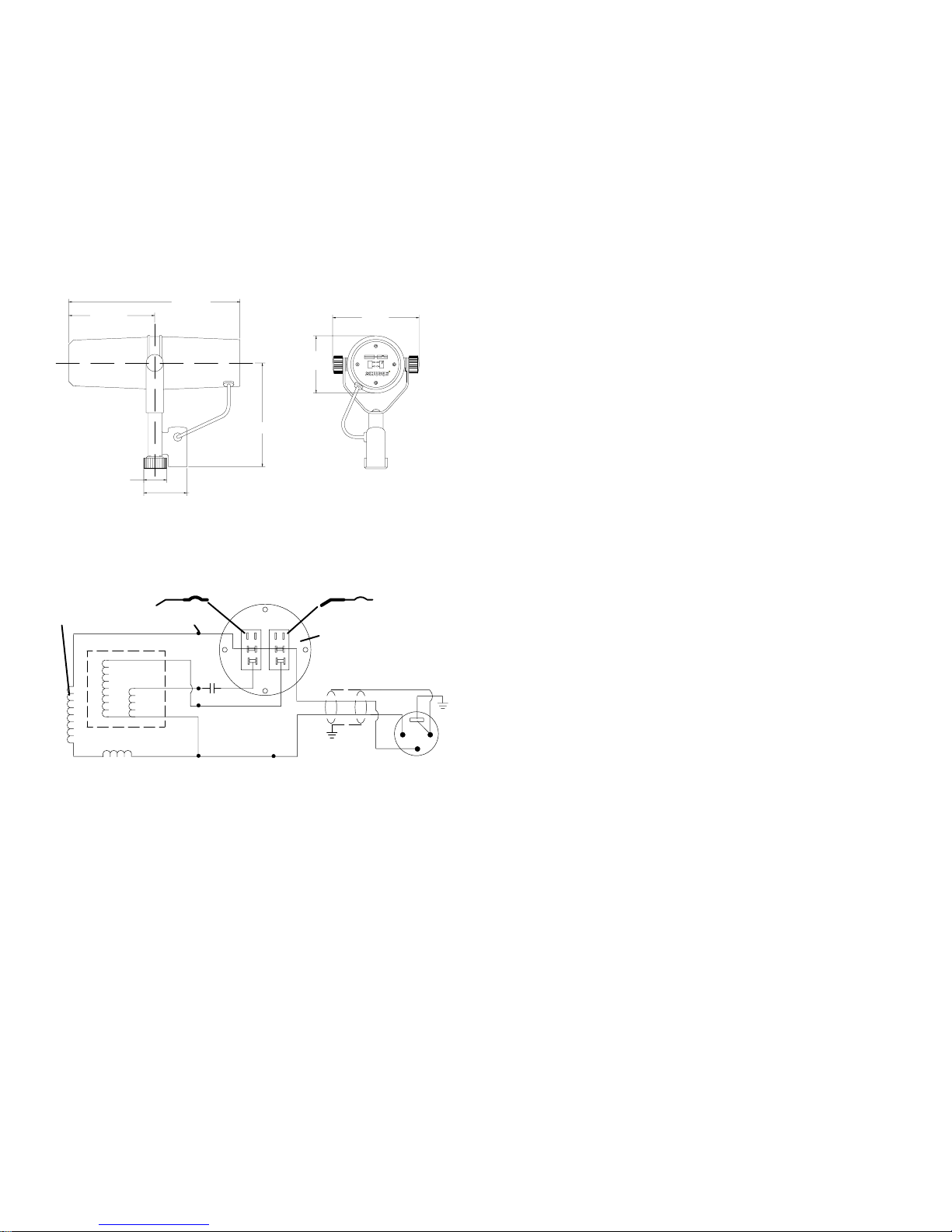

OVERALL DIMENSIONS
FIGURE 5
Net Weight
765.4 grams (1 lb, 11 oz)
VOICE
COIL CODED
TERMINAL
BLACK
240 mH
11 mH
HUM BUCKING COIL
.22 µF
x 35 V
YELLOW
GREEN
WHITE
BLACK
CLEAR
CASE
GROUND
GREEN
SHIELD
SWITCH PLATE
(VIEWED FROM
TERMINAL SIDE)
BASS ROLLOFF SWITCH
PRESENCE BOOST SWITCH
1
23
INTERNAL CONNECTIONS
FIGURE 6
Certification
Eligible to bear CE marking. Conforms to European EMC
Directive 89/336/EEC. Meets applicable tests and perfor-
mance criteria in European Standard EN 55103 (1996)
parts 1 and 2, for residential (E1) and light industrial (E2)
environments.
FURNISHED ACCESSORY
Switch Cover Plate RPM602
. . . . . . . . . . . . . . . . . . . . . . . . . .
OPTIONAL ACCESSORIES
Desk Stand S37A, S39A
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cable and Plug Assembly (7.6m – 25 ft) C25F. . . . . . . . . . . .

3
REPLACEMENT PART
Cartridge RPM106. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Windscreen RK345. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nut/Washers RPM604. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ARCHITECTS’ SPECIFICATIONS
The microphone shall be a moving coil (dynamic) type with
a frequency response of 50 to 20,000 Hz. The unit shall have
a cardioid polar characteristic. The cancellation at the sides
shall be approximately 6 dB and the cancellation at the rear
shall be 15 to 20 dB. The microphone shall be low impedance
with a rated impedance of 150 ohms for connection to
microphone inputs rated at 19 to 300 ohms. The microphone
output shall be –57.0 dB where 0 dB = 1 milliwatt per Pascal.
The microphone shall have two switches for controlling the
frequency response. The first switch is a Bass Rolloff selector
switch. One position of this switch provides a flat low frequency
response and the second position provides a gradual low
frequency rolloff. The second switch is the Mid-Range
Emphasis (presence boost) switch. One position of this switch
provides a flat mid-range frequency response and the second
position raises the level of the mid-range frequency response.
The microphone shall be equipped with an integral swivel
assembly suitable for mounting on a stand with a 5/8 in-27
thread.
The overall dimensions shall be 189.7 mm (7.469 in.) in
length, 148 mm (5.812 in.) in height, and 96 mm (3.775 in.) in
width. The weight of the microphone shall be 765.4 g
(1 lb., 11 oz.)
The microphone shall be the Shure Model SM7A or
equivalent.
PLASTIC
WASHER
BRASS
WASHERS
MOUNTING
BRACKET
BRASS
SLEEVE
LOCK
WASHER
FITTED
WASHER
TIGHTENING
NUT MOUNTING ASSEMBLY – EXPLODED VIEW
FIGURE 7

4
MODÈLE SM7A
MICROPHONE D’ENREGISTREMENT
ÉLECTRODYNAMIQUE MONODIRECTIONNEL À
CONFIGURATION CARDIOÏDE
Le modèle SM7A est un microphone électrodynamique doté
d’une réponse en fréquence très régulière, uniforme et éten-
due. Il est conçu tout spécialement pour les exigences musi-
cales et vocales des applications audio professionnelles. La
cartouche a été mise au point à partir du SM7 d’origine à l’aide
d’un blindage perfectionné contre le ronflement électroma-
gnétique généré par les moniteurs d’ordinateurs, les éclaira-
ges au néon et les autres dispositifs électriques.
Avantages
 Réponse en fréquence uniforme et étendue permettant une
reproduction nette et naturelle de la musique et de la voix
 Commandes d’atténuation des basses et d’accentuation du
milieu de gamme (amplification de présence) avec afficha-
ge graphique du réglage de réponse (voir Figure 1)
 Rejet amélioré du ronflement électromagnétique, optimisé
pour le blindage contre les parasites de bande large émis
par les moniteurs des ordinateurs
 Isolation interne «à suspension pneumatique» contre les
bruits d’impact afin d’éliminer la transmission du bruit
mécanique
 Filtre anti–bruit très efficace qui élimine la nécessité d’ajout
de module de protection contre les sons respiratoires
explosifs, même pour le captage vocal rapproché ou la
narration
 Monture à berceau avec vis prisonnière du pied, facilitant
le montage/démontage et fournissant un contrôle précis de
la position du microphone
 Courbe de directivité à configuration cardioïde, uniforme
avec fréquence et symétrie par rapport à l’axe, permettant
d’obtenir un rejet maximum et une coloration minimum du
son hors axe
 Fabrication résistante et excellente protection de la cartou-
che permettant une fiabilité inégalée
APPLICATIONS
Conçu dans les studios d’enregistrement et plateaux de so-
norisation importants, le modèle SM7A est le microphone
électrodynamique parfaitement adapté à l’enregistrement et à
la reproduction de musique. Des programmes rigoureux de
développement en laboratoire ont augmenté les spécifica-
tions et les fonctions conçues à partir de l’usage pratique afin
d’étendre les avantages du SM7A à un large éventail d’appli-
cations audio professionnelles importantes.
Les performances exceptionnelles et les fonctions uniques
du SM7A en font le choix idéal pour les applications telles que :

Studio d’enregistrement – Instrumental et vocal
 Enregistrement en extérieur
 Sonorisation de cinéma et de télévision
 Causeries télévisées et salles de rédaction
 Messages et production radio
 Narration
CARACTÉRISTIQUES
Type
Électrodynamique
Réponse en fréquence
50 à 20 000 Hz (voir Figure 1)
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
RÉPONSE RELATIVE EN dB
FRÉQUENCE HERTZIENNE
RÉPONSE PLANE
ATTÉNUATION DES BASSES
AMPLIFICATION DE PRÉSENCE
RÉPONSE EN FRÉQUENCE TYPIQUE
FIGURE 1
Courbe de directivité
Configuration cardioïde (monodirectionnelle) uniforme
avec fréquence, symétrique par rapport à l’axe (voir Figu-
re 2)
COURBES DE DIRECTIVITÉ TYPIQUES
FIGURE 2
Impédance
La capacité en impédance du microphone est de 150 Ω
(150Ωréels) pour la connexion aux entrées nominales de
microphone comprises entre 19 à 300 ohms.
Niveau de sortie (à 1000 Hz)
Tension de circuit ouvert* –59,0 dB (1,12 mV)
. . . . . . . .
*0 db = 1 volt par pascal
Niveau de puissance** –57,0 dB
. . . . . . . . . . . . . . . . . . .
**0dB = 1 milliwatt par pascal
Sensibilité au ronflement électromagnétique (typique,
NPA équivalent/milliOersted)
60 Hz : 11 dB
500 Hz : 24 dB
1 kHz : 33 dB
Commutateurs
Atténuation des basses et accentuation du milieu de gam-
me : Commutateurs rainurés à sélection de réponse. Voir la
Figure 1 pour la réponse (amplification de présence) avec
atténuation des basses et accentuation du milieu de gam-
me. Voir la Figure 3 pour l’emplacement des commutateurs.
Couvercle des commutateurs à sélection de réponse
La plaque couvercle (fournie) peut être utilisée pour éviter
un changement accidentel du réglage de réponse.
Monture silentbloc de la cartouche
Isolation interne à suspension pneumatique contre les
bruits d’impact et les vibrations.

5
Connecteur du microphone
Connecteur audio professionnel à trois broches conçu pour
s’adapter à un connecteur de série Cannon XL, Switchcraft
A3 (Q-G) ou un connecteur équivalent.
Monture articulée
Pièce intégrante du microphone avec vis prisonnière pour
faciliter la fixation au pied, convient pour au montage sur un
pied avec un filetage de 5/8po-27.
Boîtier
Boîtier gris foncé en aluminium et acier d’émail avec coupe-
vent en mousse gris sombre.
Dimensions
Voir Figure 3.
95 mm
189.7 mm
25.4 mm 48 mm
117 mm
96 mm
63.5 mm
DIMENSIONS HORS TOUT
FIGURE 3
Poids net
765,4 grammes (1 lb, 11 onces)
BOBINE
MOBILE BORNE
CODIFIÉE
NOIR
240 mH
11 mH
BOBINE DE COMPENSATION
DU RONFLEMENT
.22 µF
x 35 V
JAUNE
VERT
BLANC MASSE DU
CORPS
VERT
BLINDAGE
PLAQUE DE COM-
MUTATEUR (VUE DU
CÔTÉ DE LA BORNE)
COMMUTATEUR D’ATTÉNUATION DES BASSES
COMMUTATEUR D’AMPLIFICATION DE PRÉSENCE
1
23
NOIR
TRANSLUCIDE
BRANCHEMENTS INTERNES
FIGURE 4
HOMOLOGATION
Autorisé à porter la marque CE. Conforme à la directive CEM
européenne 89/336/CEE. Conforme aux critères applicables de
test et de performances de la norme européenne EN 55103
(1996) parties 1 et 2 pour les environnements résidentiels (E1) et
d’industrie légère (E2).
ACCESSOIRES FOURNIS
Plaque couvercle des commutateurs RPM602. . . . . . . . . . . .
ACCESSOIRES EN OPTION
Pied de pupitre S37A, S39A. . . . . . . . . . . . . . . . . . . . . . . . . . .
Câble et fiche (7,6 m – 25 pieds) C25F. . . . . . . . . . . . . . . . . .
PIÈCES DE RECHANGE
Cartouche RPM106. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Coupe-vent RK345. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pour plus de détails sur les réparations ou les pièces,
contacter le service Entretien Shure au 1–800–516–2525. À
l’extérieur des États-Unis, contacter le centre de réparations
Shure agréé.
CARACTÉRISTIQUES DE STRUCTURE
Le microphone doit être à structure mobile (dynamique)
avec une fréquence de réponse comprise entre 50 à 20 000
Hz. L’unité doit avoir une configuration cardioïde de directivité.
Le facteur d’élimination aux côtés doit être d’environ 6 dB et le
facteur d’élimination à l’arrière doit se situer entre 15 et 20 dB.
Le microphone doit être de basse impédance avec une impé-
dance nominale de 150 ohms pour le raccordement aux en-
trées nominales du microphone comprises entre 19 et 300
ohms. La sortie du microphone doit être de –57,0 dB, 0 dB
étant égal à 1 milliwatt par pascal.
Le microphone doit être muni de deux commutateurs pour
la réponse en fréquence. Le premier commutateur est un com-
mutateur à sélection d’atténuation des basses. Une position
de ce commutateur fournit une réponse en fréquence basse
uniforme et la seconde position fournit une atténuation de fré-
quence basse graduelle. Le second commutateur est celui de
l’accentuation du milieu de gamme (amplification de présen-
ce). Une position de ce commutateur fournit une réponse en
fréquence uniforme pour le milieu de gamme et la seconde po-
sition élève la réponse en fréquence du milieu de gamme. Le
microphone doit être muni d’un assemblage intégrant articulé
adapté au montage sur un pied avec un filetage de 5/8po-27.
Les dimensions hors tout doivent être les suivantes : lon-
gueur de 189,7 mm (7,469 po) , hauteur de 148 mm (5,812 po)
et largeur de 96 mm (3,775 po).
Le microphone doit être le modèle SM7A de Shure ou un
modèle équivalent.

6
MODELL SM7A
UNIDIREKTIONALES, DYNAMISCHES
NIERENMIKROFON FÜR AUFNAHMEZWECKE
Das Modell SM7A ist ein dynamisches Mikrofon mit einem
sehr ausgeglichenen, linearen Frequenzgang und einem brei-
ten Frequenzbereich. Es wurde sorgfältig für die anspruchs-
vollsten Musik- und Sprachanforderungen professioneller Au-
dioanwendungen entwickelt. Die Mikrofonkapsel des
ursprünglichen Modells SM7 wurde weiter entwickelt und
weist eine verbesserte Abschirmung gegen elektromagneti-
sches Brummen auf, das durch Computermonitore, Neon-
leuchten und andere elektrische Geräte erzeugt wird.
Technische Eigenschaften
 Linearer Frequenzgang mit breitem Frequenzbereich für
eine außergewöhnlich sauber und natürlich klingende
Wiedergabe von Musik und Sprache
 Baß-Rolloff- (Tiefenabsenkungs-) und Mittenanhebungs-
(Präsenzverstärkungs)-Regler mit graphischer Anzeige
der Frequenzgangeinstellung (Siehe Abb. 1)
 Verbesserte Unterdrückung von elektromagnetischem
Brummen, optimierte Abschirmung gegen Breitbandinter-
ferenz, die durch Computermonitore abgegeben wird
 Interne “luftgefederte” Schwingungsdämpfung beseitigt
praktisch jegliche mechanische Geräuschübertragung
 Durch äußerst wirksamen Popfilter wird kein zusätzlicher
Schutz gegen explosive Atemgeräusche, selbst bei Ge-
sangsnahaufnahmen oder Sprechtextaufnahmen benötigt
 Gabel-Schwenkadapter-Montage mit unverlierbarer Stativ-
mutter zum einfachen Befestigen und Abnehmen ermög-
licht durch zwei Rändelschrauben präzise Ausrichtung des
Mikrofons
 Klassische Nierenrichtcharakteristik mit gleichförmigem
Frequenzgang und Achsensymmetrie bietet maximale
Unterdrückung und minimale Verfärbung außeraxialer
Klänge
 Robuste Ausführung und ausgezeichneter Mikrofon-Kap-
selschutz für hervorragende Zuverlässigkeit
VERWENDUNGSMÖGLICHKEITEN
Das Modell SM7A wurde unter reellen Bedingungen in be-
deutenden Aufnahmestudios und Tonateliers entwickelt, um
eines der besten dynamischen Mikrofone für Musikaufnah-
men und -wiedergabe auf dem Markt zu konstruieren. Durch
Laborentwicklungsprogramme wurden die vor Ort gewonne-
nen technischen Daten und Eigenschaften nochmals opti-
miert, um die Vorzüge des SM7A für eine breite Palette kriti-
scher Profi-Audioanwendungen zu erweitern.
Durch seine außergewöhnliche Leistung und die einzigar-
tigen Eigenschaften läßt sich das SM7A- Mikrofon hervorra-
gend für folgende Anwendungszwecke/-bereiche einsetzen:

Aufnahmestudios — Instrumental- und Gesangsaufnah-
men
 Aufnahmen vor Ort
 Film- und Fernsehmusikaufnahmen
 Fernseh-Talk-Shows und Nachrichtensprecher
 Radiosprecher und -produktion
 Sprechtextaufnahmen
TECHNISCHE DATEN
TypDynamisch (Tauchspule)
Frequenzgang
50 bis 20.000 Hz (siehe Abbildung 1)
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
EBENER FREQUENZGANG
BASS–ROLLOFF
PRÄSENZANHEBUNG
RELATIVER FREQUENZGANG IN dB
FREQUENZ IN Hz
TYPISCHER FREQUENZGANG
ABBILDUNG 1
Richtcharakteristik
Nierencharakteristik (unidirektional) mit gleichförmigem
Frequenzgang und Achsensymmetrie
(siehe Abbildung 2)
TYPISCHE RICHTCHARAKTERISTIKEN
ABBILDUNG 2
Impedanz
Nennimpedanz des Mikrofons beträgt 150 Ω(150 ΩIst-
wert) für Anschluß an Mikrofoneingänge mit Nennimpe-
danzen von 19 bis 300 Ohm.
Ausgangspegel (bei 1000 Hz)
Leerlaufspannung* –59,0 dB (1,12 mV)
. . . . . . . . . . . . .
*0 dB = 1 Volt je Pascal
Leistungspegel**–57,0 dB
**0 dB = 1 Milliwatt je Pascal
Empfindlichkeit für elektromagnetisches Brummen
(typisch, äquivalenter Schalldruckpegel/MilliOerstedt)
60 Hz: 11 dB
500 Hz: 24 dB
1 kHz: 33 dB
Schalter
Baß-Rolloff (Tiefenabsenkung) und Mittenanhebung (Prä-
senzanhebung): Schlitzschalter für Frequenzgangaus-
wahl. Siehe Abbildung 1 für Baß-Rolloff- und Mittenanhe-
bungs-Frequenzgang. Siehe Abbildung 3 für
Schalteranordnung.
Abdeckung des Frequenzgangwahlschalters
(Mitgelieferte) Abdeckplatte schützt vor versehentlicher
Verstellung der Frequenzgangeinstellung.
Mikrofon-Kapselschwingungsdämpfung
Interner luftgefederter Schwingungs- und Vibrationsdämp-
fer.

7
Mikrofonstecker
Dreipoliger Profi-Audiostecker, dessen Bauart mit der Can-
non XL Serie, der Switchcraft A3 (Q-G) Serie oder gleich-
wertigen Steckern kompatibel ist.
Gabel-Schwenkadapter
Integrierter Bestandteil des Mikrofons mit unverlierbarer
Mutter zum einfachen Anbringen an ein Stativ; zur Montage
an ein Stativ mit 5/8in.-27-Gewinde geeignet.
Gehäuse
Dunkelgraues Email-Aluminium- und Stahlgehäuse mit
dunkelgrauem Schaumstoff-Windschutz.
Abmessungen
Siehe Abbildung 3.
95 mm
189.7 mm
25.4 mm 48 mm
117 mm
96 mm
63.5 mm
GESAMTABMESSUNGEN
ABBILDUNG 3
Nettogewicht
765,4 g
SCHWINGSPULE CODIERTER
ANSCHLUSS
SCHWARZ
240 mH
11 mH
ENTBRUMMSPULE
.22 µF
x 35 V
GELB
GRÜN
WEISS GEHÄUSEERDE
VERT
ABSCHIRMUNG
SCHALTERPLATTE (ANSICHT
VON ANSCHLUSSEITE)
BASS–ROLLOFF–SCHALTER
PRÄSENZANHEBUNGSSCHALTER
1
23
SCHWARZ
LICHTDURCHLÄSSIG
INTERNE ANSCHLÜSSE
ABBILDUNG 4
ZERTIFIZIERUNG
Zur CE–Kennzeichnung berechtigt. Entspricht der EU–Richtli-
nie über elektromagnetische Verträglichkeit 89/336/EEC. Erfüllt
die Prüfungs– und Leistungskriterien der europäischen Norm EN
55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leichtindu-
striegebiete (E2).
MITGELIEFERTES ZUBEHÖR
Schalterabdeckplatte RPM602. . . . . . . . . . . . . . . . . . . . . . . . .
SONDERZUBEHÖR
Tischstativ S37A, S39A. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kabel mit Stecker (7,6 m) C25F. . . . . . . . . . . . . . . . . . . . . . . .
ERSATZTEILE
Mikrofon–Kapsel RPM106. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Windschutz RK345. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Weitere Informationen über Kundendienst oder Ersatzteile
erhalten Sie in den USA von der Shure-Kundendienstabtei-
lung unter der Rufnummer 1–800–516–2525. Außerhalb der
Vereinigten Staaten wenden Sie sich bitte an Ihr zuständiges
Shure-Kundendienstzentrum unter der Telefonnummer +49
(7131) 7214–0 (Europa/Deutschland) bzw. an die zuständige
Landesvertretung.
AUSSCHREIBUNGSTEXT
Robustes niederohmiges Mikrofon für Musik- und Sprach-
übertragung. Arbeitsprinzip des Wandlers: dynamisch (Tauch-
spule). Richtcharakteristik: nierenfömig, weitgehends fre-
quenzunabhängig und achsensymmetrisch. Unterdrückung:
ca. 6 dB seitlich, 15 bis 20 dB rückseitig.
Übertragungsbereich 50 bis 20.000 Hz. 2 getrennte Schal-
ter zur Regelung des Frequenzgangs: Ein Baß-Rolloff-Wahl-
schalter zur kontrollierten Tiefenabsenkung (linear/Absen-
kung) und ein Schalter zur Anhebung des Mittenbereichs
(linear/Präsenz).
Nennimpedanz: 150 Ohm für Mikrofon-Eingänge von 19 bis
300 Ohm. Ausgangspegel (bei 1.000 Hz): –59,0 dB (1,12 mV)
mit 0dB=1Volt je Pascal. Leistungspegel: –57,0 dBmit 0 dB =
1 Milliwatt je Pascal.
Elektromagnetische Brummempfindlichkeit (typisch) bei 60
Hz 11 dB, 500 Hz 24 dB und 1 kHz 33 dB. Phasenlage: Positi-
ver Schalldruck auf Membran erzeugt positive Spannung an
Stift 2 relativ zu Stift 3 des XLR-Steckers.
Integriertes Pop-Filter-System. Interner luftgefederter
Schwingungs- und Vibrationsdämpfer. Gabel-Schwenkadap-
ter für Stativmontage (5/8“–27–Gewinde). Dunkelgraues
Email-Aluminium-/Stahlgehäuse mit dunkelgrauem Schaum-
stoff-Windschutz.
Abmesssungen: 189,7 mm (L), 148 mm (H), 96 mm (B).
Nettogewicht: 765,4 g.
Mitgeliefertes Zubehör: Frequenzgangsschalter–Abdek-
kung. Optionales Zubehör: Tischstativ und Kabel mit Stecker
(7,6 m). Ersatzteile: Mikrofonkapsel und Windschutz.
Typ: SHURE SM7A.

8
MODEL SM7A
MICROFONO DINAMICO DE CARDIOIDE
UNIDIRECCIONAL
El modelo SM7A es un micrófono dinámico con una res-
puesta de frecuencia muy uniforme, plana y amplia. Ha sido
diseñado minuciosamente para satisfacer los requisitos más
exigentes de captación de música y voz en aplicaciones profe-
sionales de audio. La cápsula se ha actualizado partiendo de
la original del modelo SM7 para incorporarle una mejor protec-
ción contra el zumbido electromagnético generado por panta-
llas de computadora, luces de neón y otros dispositivos eléctri-
cos.
Características
 Una respuesta de frecuencia plana y amplia para brindar
una reproducción excepcionalmente nítida y natural de
tanto música como voz
 Controles de atenuación progresiva de bajos y amplifica-
ción de banda media (presencia) con indicación gráfica del
ajuste de respuesta (vea la Figura 1)
 Mejor rechazo del zumbido electromagnético, blindaje
mejorado contra las interferencias de banda amplia emiti-
das por las pantallas de computadora
 El soporte amortiguado interno con “suspensión neumáti-
ca” prácticamente elimina la transmisión de ruidos de
origen mecánico
 El filtro contra chasquidos altamente eficaz elimina la
necesidad de instalar protección adicional contra los ruidos
del aliento, inclusive al captar voces a corta distancia
 La horquilla de montaje con tuerca prisionera para el
montaje y desmontaje rápido permite controlar con preci-
sión la posición del micrófono
 Su patrón polar de captación de cardioide clásico, uniforme
respecto a la frecuencia y simétrico respecto a su eje,
proporciona el rechazo máximo y la coloración mínima de
los sonidos originados fuera de su eje principal de
captación
 Fabricación resistente y excelente protección de la cápsula
para brindar una confiabilidad sobresaliente
APLICACIONES
El modelo SM7A fue diseñado en estudios de grabación im-
portantes y en escenarios de ejecución para dar por resultado
el mejor micrófono dinámico disponible para la grabación y re-
producción de música. Los exigentes programas de desarro-
llo en laboratorio realzaron las especificaciones obtenidas del
campo y las funciones para aumentar las ventajas que el
SM7A ofrece en una amplia gama de aplicaciones críticas de
audio de calidad profesional.
El rendimiento excepcional y las características únicas del
SM7A lo convierten en la alternativa sobresaliente para apli-
caciones tales como:

Estudios de grabación — Música instrumental y cantada
 Grabación en sitio
 Grabación de pistas para películas y programas de
televisión
 Entrevistas y noticieros por televisión
 Locución y producción de radio
 Narraciones
ESPECIFICACIONES
Tipo
Dinámico
Respuesta de frecuencia
50 a 20.000 Hz (vea la Figura 1)
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
RESPUESTA RELATIVA EN dB
FRECUENCIA EN Hz
RESPUESTA PLANA
ATENUACION PROGRESIVA DE BAJOS
AMPLIFICACION DE PRESENCIA
RESPUESTA DE FRECUENCIA TIPICA
FIGURA 1
Patrón polar
Cardioide (unidireccional), uniforme respecto a la fre-
cuencia, simétrico respecto al eje del micrófono (vea la Fi-
gura 2)
PATRONES DE CAPTACION POLAR TIPICOS
FIGURA 2
Impedancia
La impedancia nominal del micrófono es de 150 Ω(150Ω
real) para conectarlo a entradas de micrófono con impe-
dancias nominales de 19 a 300 ohmios.
Nivel de salida (a 1000 Hz)
Voltaje en circuito abierto* –59,0 dB (1,12 mV)
. . . . . . .
*0 dB = 1 voltio por Pascal
Nivel de potencia** –57,0 dB
. . . . . . . . . . . . . . . . . . . . . .
**0 dB = 1 mW por Pascal
Sensibilidad a zumbidos electromagnéticos (típica, LPS
equivalente/milliOersted)
60 Hz: 11 dB
500 Hz: 24 dB
1 kHz: 33 dB
Interruptores
Atenuación de bajos y amplificación de banda media: Inter-
ruptores selectores de respuesta. Vea la Figura 1 para las
respuestas de atenuación de bajos y de amplificación de
banda media (presencia). Vea la Figura 3 para la localiza-
ción de los interruptores.
Cubierta de interruptores selectores de respuesta
La cubierta (incluida) puede usarse para evitar la modifica-
ción inadvertida de la respuesta.
Soporte amortiguado de la cápsula
Soporte con suspensión neumática interna y amortiguador
de vibraciones.

9
Conector del micrófono
Conector de tres clavijas tipo profesional diseñado para
usarse con conectores Cannon serie XL, Switchcraft serie
A3 (Q-G) o uno equivalente.
Conjunto giratorio
Incorporado en el micrófono con tuerca prisionera para faci-
litar la instalación en pedestal con roscas de 5/8pulg-27.
Caja
Caja de aluminio y acero con acabado gris oscuro y pantalla
contra viento de espuma gris oscuro.
Dimensiones
Vea la Figura 3.
95 mm
189.7 mm
25.4 mm 48 mm
117 mm
96 mm
63.5 mm
DIMENSIONES GENERALES
FIGURA 3
Peso neto
765,4 g (1 lb, 11 oz)
BOBINA
MOVIL BORNE
CODIFICADO
NEGRO
240 mH
11 mH
BOBINA ANULADORA
DE ZUMBIDO
.22 µF
x 35 V
AMARILLO
VERDE
BLANCO
NEGRO
TIERRA DE
CHASIS
VERDE
BLINDAJE
PLACA DE INTERRUPTORES
(VISTA DE LADO DE BORNES)
INTERRUPTOR DE ATENUACION
PROGRESIVA DE BAJOS
INTERRUPTOR DE
AMPLIFICACION DE PRESENCIA
1
23
TRANSLÚCIDO
CONEXIONES INTERNAS
FIGURA 4
CERTIFICACIONES
Califica para llevar las marcas CE. Cumple la directiva europea
89/336/EEC de compatibilidad electromagnética. Se ajusta a los
criterios correspondientes de verificación y funcionamiento esta-
blecidos en la norma europea EN 55103 (1996), partes 1 y 2, para
zonas residenciales (E1) y zonas de industria ligera (E2).
ACCESORIO SUMINISTRADO
Cubierta de interruptores RPM602. . . . . . . . . . . . . . . . . . . . . .
ACCESORIOS OPCIONALES
Pedestal de escritorio S37A, S39A. . . . . . . . . . . . . . . . . . . . . .
Conjunto de cable y enchufe (7,6 m – 25 pies) C25F. . . . . .
REPUESTOS
Cápsula RPM106. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pantalla RK345. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Para información adicional acerca del servicio o repuestos,
llame al Departamento de servicio Shure al teléfono
1–800–516–2525. Fuera de los EE.UU., llame al servicentro
autorizado de productos Shure.
ESPECIFICACIONES PARA ARQUITECTOS
El micrófono será de tipo bobina móvil (dinámico) con una
respuesta de frecuencia de 50 a 20.000 Hz. La unidad tendrá
una respuesta polar de cardioide. La atenuación en los lados
será de aproximadamente 6 dB y en la parte trasera será de 15
a 20 dB. El micrófono será de baja impedancia con una
impedancia nominal de 150 ohmios para conectarlo a
entradas para micrófono con impedancias nominales de 19 a
300 ohmios. La señal de salida del micrófono será de –57,0
dB, en donde 0 dB equivale a 1 mW por cada Pascal.
El micrófono tendrá dos interruptores que permitan contro-
lar su respuesta de frecuencia. El primero de ellos será el se-
lector de atenuación progresiva de bajos. Una de las posicio-
nes de este interruptor proporciona una respuesta de
frecuencia plana y la otra una atenuación progresiva de las
frecuencias bajas. El segundo interruptor controla la amplifi-
cación de la banda media (presencia). Una de las posiciones
de este interruptor proporciona una respuesta plana para las
frecuencias de la banda media y la otra amplifica la amplitud
de las mismas. El micrófono tendrá un montaje giratorio
incorporado que permita montarlo en un pedestal con roscas
de 5/8pulg-27.
Las dimensiones generales de la unidad serán: 189,7 mm
(7,469 pulg) de largo, 148 mm (5,812 pulg) de altura y 96 mm
(3,775 pulg) de ancho.
El micrófono será Shure modelo SM7A, o uno equivalente.

10
MODELLO SM7A
MICROFONO DA REGISTRAZIONE A CARDIOIDE
UNIDIREZIONALE
Il modello SM7A è un microfono dinamico con una risposta in
frequenza ad ampia banda, piatta e di grande regolarità; è sta-
to studiato per soddisfare i requisiti più rigorosi relativi ad appli-
cazioni audio professionali, sia per oratori sia per musicisti. La
capsula è stata ulteriormente migliorata rispetto al modello
originale SM7 dotandola di una schermatura più efficace per la
protezione dal ronzio elettromagnetico generato dai monitor di
computer, lampade al neon e altri dispositivi elettrici.
Caratteristiche
 Risposta in frequenza ad ampia banda, piatta, ai fini di una
riproduzione di eccezionale naturalezza e chiarezza delle
voci sia di oratori che di musicisti
 Comandi di attenuazione alle basse frequenze ed enfasi
nella banda intermedia (amplificazione di presenza) con
visualizzazione grafica delle impostazioni della risposta
(vedi Figura 1)
 Reiezione migliorata del ronzio elettromagnetico, ottimizza-
ta per la schermatura contro l’interferenza a larga banda
emessa dai monitor di computer
 Il sistema di smorzamento “pneumatico” interno elimina
praticamente la trasmissione del rumore meccanico
 Il filtro antischiocco di grande efficacia elimina la necessità
di aggiungere protezioni contro i suoni “esplosivi” della
respirazione, anche per l’uso a distanza ravvicinata da
parte sia di oratori sia di cantanti
 Il sistema di fissaggio a forcella, con dado di supporto
prigioniero per un facile montaggio e smontaggio, permette
di collocare il microfono con grande precisione
 Diagramma polare a cardioide classico, uniforme in fre-
quenza e simmetrico rispetto all’asse, per ottenere la
massima reiezione e la minima “colorazione” dei suoni fuori
asse
 L’esecuzione robusta e l’eccellente protezione della capsu-
la si traducono in un’affidabilità eccezionale
APPLICAZIONI
Il modello SM7A è stato progettato e realizzato provandolo
sul campo, nei principali palcoscenici e studi di registrazione,
in modo da ottenere il migliore microfono dinamico disponibile
per la riproduzione e la registrazione di musica. Rigorosi pro-
grammi di sviluppo in laboratorio hanno permesso di aumen-
tare e migliorare le caratteristiche e funzioni dell’SM7A rica-
vate mediante le prove sul campo, in modo da estenderne i
vantaggi a un’ampia gamma di applicazioni audio profes-
sionali di notevole importanza.
Le prestazioni eccezionali e le caratteristiche uniche
dell’SM7A ne fanno la scelta quasi obbligata per applicazioni
quali le seguenti.

Registrazione in studio, sia per strumenti sia per voci
 Registrazione fuori dello studio
 Colonne sonore per spettacoli televisivi e film
 Notiziari e talk show televisivi
 Produzione e annunzi radio
 Narrazione
DATI TECNICI
Tipo
Dinamico
Risposta in frequenza
Da 50 a 20.000 Hz (vedi Figura 1)
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
RISPOSTA RELATIVA (dB)
FREQUENZA (Hz)
RISPOSTA PIATTA
ATTENUAZIONE ALLE BASSE FREQUENZE
AMPLIFICAZIONE DI PRESENZA
RISPOSTA IN FREQUENZA TIPICA
FIGURA 1
Diagramma polare
A cardioide (unidirezionale), uniforme in frequenza, sim-
metrico rispetto all’asse (vedi Figura 2)
DIAGRAMMI POLARI TIPICI
FIGURA 2
Impedenza
L’impedenza nominale del microfono è pari a 150 Ω(effet-
tivi) per il collegamento a ingressi microfonici con impe-
denza nominale compresa tra 19 e 300 ohm.
Livello di uscita (a 1.000 Hz)
Tensione di circuito aperto* –59,0 dB (1,12 mV)
. . . . . . .
*0 dB = 1 volt a pascal
Livello di potenza** –57,0 dB
. . . . . . . . . . . . . . . . . . . . . .
**0 dB = 1 milliwatt a pascal
Sensibilità al ronzio elettromagnetico (valore tipico, SPL
equivalente/mOe)
A 60 Hz: 11 dB
A 500 Hz: 24 dB
A 1 kHz: 33 dB
Interruttori
Attenuazione alle basse frequenze ed enfasi a frequenze
intermedie: selettori con risposta “a intaglio”. Vedi Figura 1
per la risposta di attenuazione alle basse frequenze ed en-
fasi alle frequenze intermedie (amplificazione di presenza).
Vedi Figura 3 per la posizione degli interruttori.
Coperchio per il selettore della risposta
Per impedire modifiche fortuite dell’impostazione della ris-
posta si può adoperare la piastra di copertura in dotazione.
Supporto antivibrazione per la capsula
Sistema di smorzamento “pneumatico” interno.

11
Connettore del microfono
Connettore audio professionale a tre piedini appositamente
realizzato per l’adattamento con connettori Cannon serie
XL, Switchcraft serie A3 (Q-G) o equivalenti.
Snodo
Parte integrale del microfono, con dado prigioniero per facil-
itare il fissaggio al sostegno; adatto per il montaggio su sos-
tegno con filettatura 5/8in-27.
Involucro
In acciaio e alluminio, smaltato, grigio scuro, con antivento
in materiale poliuretanico grigio scuro.
Dimensioni
Vedi figura 3.
95 mm
189.7 mm
25.4 mm 48 mm
117 mm
96 mm
63.5 mm
DIMENSIONI COMPLESSIVE
FIGURA 3
Peso netto
765,4 grammi (1 libbra e 11 once)
BOBINA
PER LA
VOCE TERMINALE
CODIFICATO
NERO
240 mH
11 mH
BOBINA ANTIRONZIO
.22 µF
x 35 V
GIALLO
VERDE
BIANCO MASSA
INVOLUCRO
SCHERMATURA
PLACCA PORTAINTERRUTTORI
(VISTA DAL LATO DEL
TERMINALE)
INTERRUTTORE PER ATTENUAZIONE
ALLE BASSE FREQUENZE
INTERRUTTORE PER
AMPLIFICAZIONE DI PRESENZA
1
23
VERDE
NERO
TRANSLUCIDO
CONNESSIONI INTERNE
FIGURA 4
CERTIFICAZIONI
Contrassegnabile con il marchio CE. Conforme alla direttiva
europea sulla compatibilità elettromagnetica 89/336/CEE. Con-
forme ai criteri sulle prestazioni e alle prove pertinenti specificati
nella norma europea EN 55103 (1996) parti 1 e 2, per ambienti re-
sidenziali (E1) e industriali leggeri (E2).
ACCESSORI IN DOTAZIONE
Piastra di copertura selettore RPM602. . . . . . . . . . . . . . . . . .
ACCESSORI IN OPZIONE
Sostegno da tavolo S37A, S39A. . . . . . . . . . . . . . . . . . . . . . . .
Complessivo cavo e spina (7,6 m – 25 piedi) C25F. . . . . . . .
RICAMBI
Capsula RPM106. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Antivento RK345. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Per assistenza o informazioni sui ricambi, rivolgetevi al ser-
vizio di assistenza Shure chiamando il numero
1–800–516–2525 (negli USA). Fuori degli USA, rivolgetevi al
centro di assistenza Shure autorizzato.
SPECIFICHE DI PROGETTAZIONE
Il microfono deve essere a bobina mobile (dinamico) con
risposta in frequenza tra 50 e 20.000 Hz. Il diagramma polare
deve essere a cardioide. L’attenuazione deve essere uguale a
circa 6 dB ai lati e compresa tra 15 e 20 dB nella parte poster-
iore. Il microfono deve essere a bassa impedenza, con impe-
denza nominale uguale a 150 ohm per il collegamento a in-
gressi microfonici di impedenza nominale compresa tra 19 e
300 ohm. L’uscita del microfono deve essere uguale e -57,0
dB, con 0 dB = 1 milliwatt a pascal.
Il microfono deve essere dotato di due interruttori di regola-
zione della risposta in frequenza. Il primo interruttore deve es-
sere un selettore dell’attenuazione alle basse frequenze; una
posizione di questo selettore deve corrispondere ad una ris-
posta in frequenza piatta alle basse frequenze, l’altra posi-
zione deve corrispondere ad un’attenuazione alle basse fre-
quenze graduale. Il secondo interruttore deve regolare l’enfasi
alle frequenze intermedie (amplificazione di presenza); una
posizione di questo interruttore deve corrispondere ad una ris-
posta in frequenza piatta alle frequenze intermedie, l’altra po-
sizione deve corrispondere ad un aumento del livello della ris-
posta in frequenza alle frequenze intermedie. Il microfono
deve essere dotato di uno snodo integrale, adatto per il mon-
taggio su un sostegno con filettatura 5/8in-27.
Le dimensioni complessive devono essere (lunghezza x al-
tezza x larghezza) 189,7 x 148 x 96 mm (7,469 x 5,812 x 3,775
pollici).
Il microfono deve essere uno Shure modello SM7A o equi-
valente.

12
SHURE Incorporated Web Address: http://www.shure.com
222 Hartrey Avenue, Evanston, IL 60202–3696, U.S.A.
Phone: [phone] Fax: [phone]
In Europe, Phone: [phone] Fax: [phone]
In Asia, Phone: [phone] Fax: [phone]
Elsewhere, Phone: [phone] Fax: [phone]
