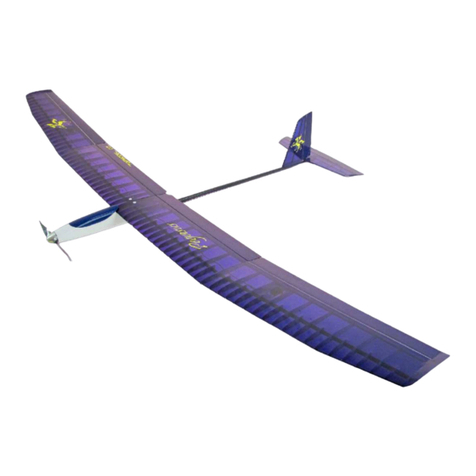

Topmodel CZ Pegasus V2 M User manual

Pegasus V
Pegasus VPegasus V
Pegasus V
Položka Název dílu Materiál, rozměr
Volně/ ks
Balíček/ ks
montážní návod 01 -
1A
trup gondola
laminát
01
-
1B nosník ocasních ploch uhlík 01
1
-
1
motorová přepážka
sklotextit 2 mm
-
01
1-2 držák serva S P + V P překližka 4 x 33 x 65 mm - 01
1
-
6
ostruha
sklotextit 1
-
01
2 křídlo balsa konstrukční 02 -
2-1 křidélko balsa 02 -
2-11 vztlaková klapka balsa 02 -
2-11A spojka klapky laminát ∅ 2 x 20 mm - 01
24 spojka křídla AL/uhlík ∅ 7 x 160 mm - 01
2-2 uchycení křídla šroub polyamid M 4 x 15 mm - 02
2
-
21
aretační kolík
laminát
∅
2 x 20 mm
-
01
2-3 uchycení křídla matice AL. M4 - 02
2-31 podložka matice překližka 3 x 25 x 31 - 01
2-41 krytka serva ABS folie - 02
2-5 táhlo křidélka ocel M2 x 31 - 02
2-51 táhlo klapky ocel M2 x 31 - 01
2-6 koncovka táhla křidélek MPJ 2100 - 04
2-61 koncovka táhla MPJ 2140, matice M2, MPJ 2406 - 01+01+01
2-8 páka křidélka sklotextit 1 mm - 02
2-81 páka klapky sklotextit 1 mm - 01
3 výškovka balsa konstrukční 01 -
3-5 táhlo výškovky bowden ∅2 mm L=750mm,
ocel drát ∅0,8 mm L= 800mm
02+02 -
3-6 spojka táhla MPJ 2014 - 02
3
-
7
koncovka táhla
MPJ 2100
-
02
3-8 páka výškovky sklotextit 1 mm - 02
5
krytka trupu
laminát
01
-
6 kabina laminát 01 -
6
-
1
uchycení
kabiny
laminát
∅
2x20 mm, překližka 1,5x6x10
suchý zip 20x12 mm
-
01+01+01
7 obtisky
DOPORUČENÉ PŘÍSLUĚNSTVÍ :
RC souprava : 5 kanál + 7 kanál přijímač
Serva : křidélka – 2x
Dymond D47
klapky - 1x
HS-65MG
směrovka - 1x
HS-55
výškovka - 1x
HS-55
Motor : MEGA RC F5-J
Regulátor: JETI SPIN 33
Akumulátory: 2S LiPo 1,5 – 1,7Ah
Kužel:
TURBO 36/3,17/8
Listy: CAM CARBON 10/6"
Další příslušenství:Prodlužovací kabel plochý 15cmNEW – 2x; Kabel kroucený tenký – cca 1,2m; Teplem smrštitelná
bužírka ∅ 1,6mm – cca 0,2m

Pegasus V
Pegasus VPegasus V
Pegasus V
GB
GB GB
GB -
--
- USA
USAUSA
USA Parts list
Part #
Part name Material, dimensions Loose
In bag
building instruction 01 -
1A fuselage front part fibreglass 01 -
1B
fuselage tube
carbon tube
01
1-1 engine mount fibreglass 2 mm - 01
1-2 servo tray rudder + elevator plywood 4 x 33 x 5 mm - 01
1- tail skid fibreglass 1 mm - 01
2 wing balsa assembly 02 -
2-1 aileron balsa 02 -
2-11 flap balsa 02 -
2-11A flaps coupler fibreglass ∅ 2 x 20 mm - 01
24 wing joiner Al/carbon ∅ 7 x 1 0 mm - 01
2-2 wing fixing screw nylon screw M 4 x 15 mm - 02
2-21 centering pin fibreglass ∅ 2 x 20 mm - 01
2-3 captive nut M4 - 02
2-31 nut mount plywood 3 x 25 x 31 mm - 01
2-41 wing servo cover ABS plastic - 02
2-5 aileron pushrod piano wire M2 x 31 mm - 02
2-51 flap pushrod piano wire M2 x 31 mm - 01
2- clevis MPJ 2100 - 04
2- 1 flap clevis MPJ 2140, nut M2, MPJ240 - 01+01+01
2-8 aileron horn fibreglass plate 1 mm - 02
2-81 flap horn fibreglass plate 1 mm - 01
3 V-tail balsa assembly 01 -
3-5 V-tail link bowden ∅2 mm L=750mm,
piano wire ∅0,8 mm L= 800mm
02+02 -
3- thread coupler MPJ 2014 - 02
3-7 clevis MPJ 2100 - 02
3-8 V-tail horn fibreglass plate 1 mm - 02
5 fuselage servo cover fibreglass 01 -
canopy fibreglass 01 -
-1 canopy fixing fibreglass ∅ 2x20 mm, plywood
1,5x x10, Velcro 12x20mm
- 01+01+01
7 stickers 01
RECOMMENDED EQUIPMENT:
Radio : 5 channel + 7 channel (receiver)
Servos : Ailerons – 2 x Dymond D47
Flaps – 1 x Hitec HS-65MG
V-Tail – 2 x
Hitec HS-55
Motor : MEGA RC F5-J
Controller: JETI SPIN 33
Spinner: turbo 36/3,17/8 ø 36/3,17 mm, for blade root width 8 mm
Folding propeller blades: CAM CARBON 10/6"
Battery: 2SLiPo – 1,5 – 1,7Ah
2 x Flat extension cable 15cm;
Twisted cable- thin – cca 1,2 m
Thermo-Shrinkable insulation ∅ 1, mm – cca 0,2 m.
