Tr-electronic Hid v5 User manual

437A15

TR - E - TI - DGB - 0103 - 05 06/21/2016

Installationsanleitung

Installation Guide

Seite 2 - 16

Page 17 - 32

Lieferumfang:

_PC-Adapter

_USB-Kabel

_Flachband-Kabel

_Steckernetzteil

_Programmier-Software

Scope of delivery:

_PC adapter

_USB cable

_Flat Ribbon Cable

_Power Supply Unit

_Programming Software

USB PC-Adapter HID V5

Windows

7/8/10 kompatibel

490-00313 (RS485+CAN)

490-00314 (RS485+SSI)

USB <---> Device

Page 2 of 32 TR - E - TI - DGB - 0103 - 05 06/21/2016

TR-Electronic GmbH

D-78647 Trossingen

Eglishalde 6

Tel.: (0049) 07425/228-0

Fax: (0049) 07425/228-33

E-mail: [email protected]

http://www.tr-electronic.de

Urheberrechtsschutz

Dieses Handbuch, einschließlich den darin enthaltenen Abbildungen, ist

urheberrechtlich geschützt. Drittanwendungen dieses Handbuchs, welche von den

urheberrechtlichen Bestimmungen abweichen, sind verboten. Die Reproduktion,

Übersetzung sowie die elektronische und fotografische Archivierung und

Veränderung bedarf der schriftlichen Genehmigung durch den Hersteller.

Zuwiderhandlungen verpflichten zu Schadenersatz.

Änderungsvorbehalt

Jegliche Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Dokumenteninformation

Ausgabe-/Rev.-Datum: 06/21/2016

Dokument-/Rev.-Nr.: TR - E - TI - DGB - 0103 - 05

Dateiname: TR-E-TI-DGB-0103-05.docx

Verfasser: STB

Schreibweisen

Kursive oder fette Schreibweise steht für den Titel eines Dokuments oder wird zur

Hervorhebung benutzt.

Courier-Schrift zeigt Text an, der auf dem Display bzw. Bildschirm sichtbar ist und

Menüauswahlen von Software.

< > weist auf Tasten der Tastatur Ihres Computers hin (wie etwa <RETURN>).

Marken

Genannte Produkte, Namen und Logos dienen ausschließlich Informationszwecken

und können eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein, ohne dass

eine besondere Kennzeichnung erfolgt.

06/21/2016 TR - E - TI - DGB - 0103 - 05 Page 3 of 32

Inhaltsverzeichnis

Inhaltsverzeichnis .............................................................................................................................. 3

Änderungs-Index................................................................................................................................ 4

1 Allgemeines ..................................................................................................................................... 5

2 Symbol- und Hinweis-Definition .................................................................................................... 5

3 Lieferumfang.................................................................................................................................... 6

4 Hardware-Beschreibung................................................................................................................. 7

4.1 Hardware-Versionen............................................................................................................... 7

4.2 Steckerbelegung, 15-pol. SUB-D Stecker.............................................................................. 7

4.2.1 Art.-Nr.: 490-00313................................................................................................. 7

4.2.2 Art.-Nr.: 490-00314................................................................................................. 7

4.3 Status-LEDs............................................................................................................................ 8

4.4 Umschaltung der Geräte-Versorgung..................................................................................... 8

4.5 Abmessungen......................................................................................................................... 9

5 Programmierung.............................................................................................................................. 10

5.1 Default-Einstellungen.............................................................................................................. 10

5.2 Voraussetzungen.................................................................................................................... 10

5.2.1 Grundeinstellungen................................................................................................. 11

5.3 Grundparameter ..................................................................................................................... 12

5.3.1 Protokoll-Typ........................................................................................................... 12

5.3.2 Ausgang Schnittstelle ............................................................................................. 12

5.3.3 Firmware-Update erlaubt........................................................................................ 12

5.3.4 Hardware-Ausstattung............................................................................................ 12

5.3.5 Low-Adresse HID-Device........................................................................................ 12

5.3.6 LJU-Preset.............................................................................................................. 12

5.4 Serielle Schnittstelle ............................................................................................................... 13

5.4.1 Baudrate ................................................................................................................. 13

5.4.2 Freie Baudrate........................................................................................................ 13

5.4.3 Parity....................................................................................................................... 13

5.5 SSI.......................................................................................................................................... 14

5.5.1 Anzahl SSI-Bits....................................................................................................... 14

5.5.2 SSI Code................................................................................................................. 14

5.5.3 SSI–Frequenz Master-Mode................................................................................... 14

5.5.4 SSI–Zyklus Master-Mode........................................................................................ 14

5.5.5 SSI–Takt ................................................................................................................. 15

6 Geräte-Anbindung........................................................................................................................... 16

Änderungs-Index

Page 4 of 32 TR - E - TI - DGB - 0103 - 05 06/21/2016

Änderungs-Index

Änderung

Datum

Index

Erstausgabe

09.12.14

Verweis auf Support-DVD entfernt

28.01.15

Default-Werte angepasst

25.02.15

TRWinProg im Lieferumfang

26.05.15

USB PC-Adapter HID V5 RS485+SSI (Art.-Nr.: 490-00314) hinzugefügt

11.06.15

Windows10 kompatibel

21.06.16

06/21/2016 TR - E - TI - DGB - 0103 - 05 Page 5 of 32

1 Allgemeines

Der USB PC-Adapter HID V5 wird zur Kommunikation zwischen PC –USB-

Schnittstelle und TR-Geräten benötigt. Die Programmierung des

programmspezifischen Protokolls erfolgt durch die Programmiersoftware „TRWinProg“

ab V5.11, Soft-Nr.: 490-00416.

Es sind keine zusätzlichen Gerätetreiber notwendig, da der PC-Adapter am USB-Port

automatisch als „Standard-HID-Device“ erkannt und eingebunden wird. Es können

maximal 7 PC-Adapter gleichzeitig an einem PC angeschlossen sein.

Systemanforderungen

IBM kompatibler PC

Eine verfügbare USB-Schnittstelle

Betriebssystem Windows®ab Version 98SE

Programmier-Software „TRWinProg“ ab V5.11 (DLL3.1.6) --> Download

2 Symbol- und Hinweis-Definition

bezeichnet wichtige Informationen bzw. Merkmale und Anwen-

dungstipps des verwendeten Produkts.

Lieferumfang

Page 6 of 32 TR - E - TI - DGB - 0103 - 05 06/21/2016

3 Lieferumfang

●Kunststoff-Koffer,

mit nachfolgenden Komponenten:

–USB PC-Adapter HID V5

Umsetzung USB <--> Device-Interface

–USB-Kabel 1,00 m

Verbindungskabel zwischen

PC-Adapter und PC

–Flachbandkabel 1,30 m

Verbindungskabel zwischen

PC-Adapter und TR-Schaltschrank-Modul

(15-pol. SUB-D Buchse/Stecker)

–Steckernetzteil 24 V DC, 1A

Versorgungsmöglichkeit des angeschlos-

senen Gerätes über den PC-Adapter

–Programmiersoftware „TRWinProg“

Soft-Nr.: 490-00416

–Installationsanleitung

TR-E-TI-DGB-0103, Deutsch/Englisch

06/21/2016 TR - E - TI - DGB - 0103 - 05 Page 7 of 32

4 Hardware-Beschreibung

4.1 Hardware-Versionen

Artikel-Nummer

unterstützte Schnittstellen

490-00313

RS485+CAN

490-00314

RS485+SSI

4.2 Steckerbelegung, 15-pol. SUB-D Stecker

4.2.1 Art.-Nr.: 490-00313

Signal

RS-485 –

RS-485 +

3 –5

N.C.

CAN High

intern gebrückt auf Pin 14 (PT Schaltausgang für TA-Mini)

CAN Low

9 –13

N.C.

Versorgungsspannung_OUT, 24 V DC

wenn Steckernetzteil am PC-

Adapter angeschlossen ist

Versorgungsspannung_OUT, 0V

4.2.2 Art.-Nr.: 490-00314

Signal

RS-485 –/ SSI-Takt –

RS-485 + / SSI-Takt +

3 –6

N.C.

intern gebrückt auf Pin 14 (PT Schaltausgang für TA-Mini)

N.C.

SSI-Daten –

SSI-Daten +

11 –13

N.C.

Versorgungsspannung_OUT, 24 V DC

wenn Steckernetzteil am PC-

Adapter angeschlossen ist

Versorgungsspannung_OUT, 0V

Hardware-Beschreibung

Page 8 of 32 TR - E - TI - DGB - 0103 - 05 06/21/2016

4.3 Status-LEDs

●LED ext. power: leuchtet grün,

wenn das Steckernetzteil am +24 Vdc-Eingang des PC-Adapters angeschlossen

ist. Ein am PC-Adapter angeschlossenes Mess-System kann über den 15-pol.

SUB-D Stecker versorgt werden. Besteht des Weiteren eine USB-Verbindung zu

einem PC mit TRWinProg, wird im Online-Betrieb das angeschlossene Mess-

System erkannt. Programmierungen beziehen sich dann auf das Mess-System.

●LED rxd - pc: leuchtet gelb, wenn Daten empfangen werden

●LED txd - pc: leuchtet gelb, wenn Daten gesendet werden

●LED device: leuchtet rot,

wenn eine USB-Verbindung zum PC besteht aber keine Spannungsquelle und

kein Mess-System an den PC-Adapter angeschlossen ist.

●LED device: leuchtet grün,

wenn eine USB-Verbindung zum PC besteht und eine Spannungsquelle oder ein

Mess-System an den PC-Adapter angeschlossen ist.

4.4 Umschaltung der Geräte-Versorgung

●Steckernetzteil nicht am PC-Adapter angeschlossen

- Das Mess-System muss separat mit Spannung versorgt werden.

●Steckernetzteil am PC-Adapter angeschlossen

- Das Mess-System wird über den PC-Adapter mit Spannung versorgt.

06/21/2016 TR - E - TI - DGB - 0103 - 05 Page 9 of 32

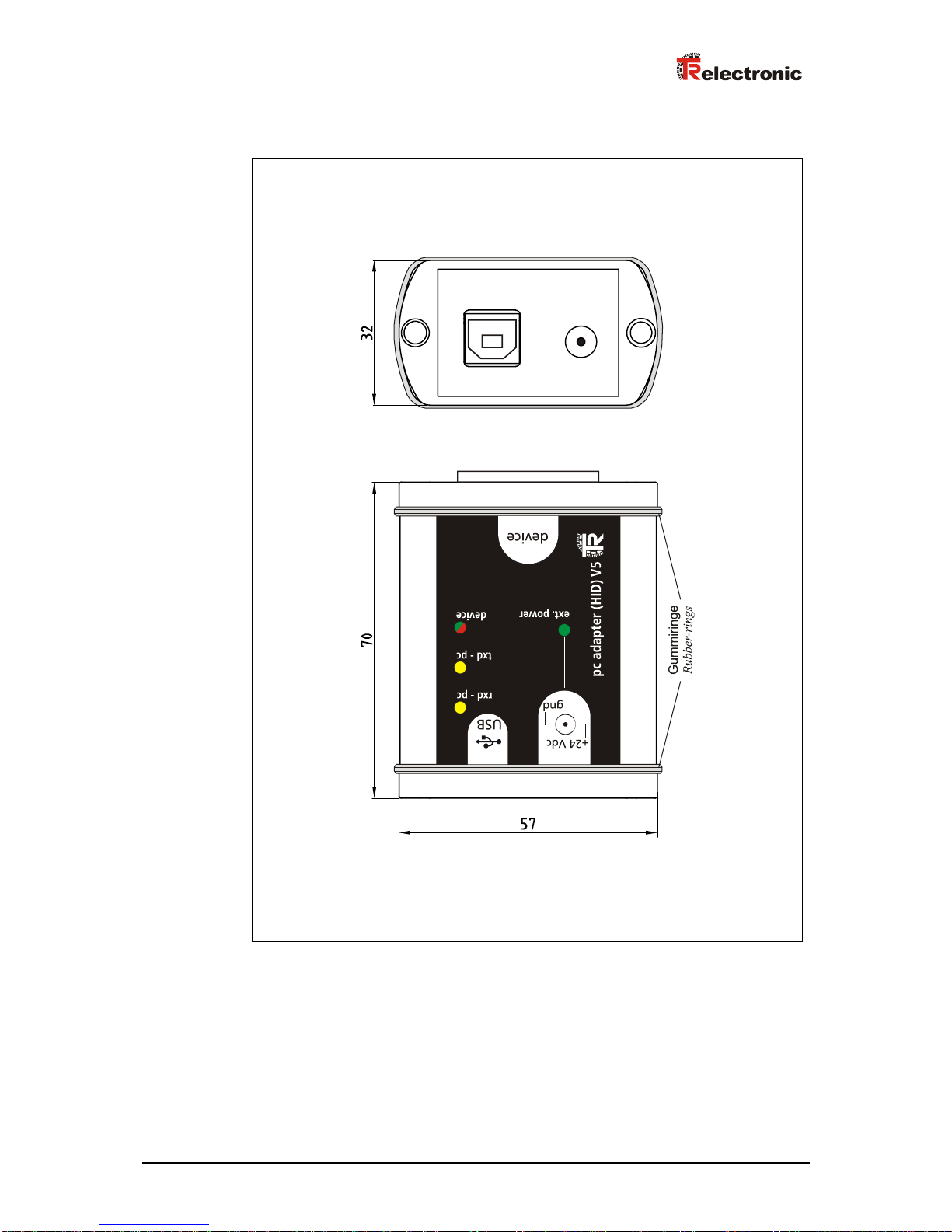

4.5 Abmessungen

Programmierung

Page 10 of 32 TR - E - TI - DGB - 0103 - 05 06/21/2016

5 Programmierung

5.1 Default-Einstellungen

Bei Auslieferung sind folgende Parameter voreingestellt:

●Protokoll-Typ: TRWinProg

●Ausgang Schnittstelle: RS485

●Baudrate: 9600 Baud

Wenn der PC-Adapter unter TRWinProg eingesetzt werden soll, muss keine

Programmierung des PC-Adapters vorgenommen werden.

5.2 Voraussetzungen

Der PC-Adapter lässt sich nur über die Programmiersoftware TRWinProg ab Version

5.11 (DLL3.1.6) programmieren. Zur Programmierung muss TRWinProg deshalb

bereits auf dem PC installiert sein. Ist dies nicht der Fall, können das Programm und

die Programm-Dokumentation von der Internetseite downgeloadet werden: Download.

Damit der PC-Adapter durch TRWinProg erkannt wird, dürfen kein

Steckernetzteil und kein Mess-System am PC-Adapter angeschlossen sein. Es

darf lediglich eine Verbindung über das USB-Kabel zum PC hergestellt werden!

06/21/2016 TR - E - TI - DGB - 0103 - 05 Page 11 of 32

5.2.1 Grundeinstellungen

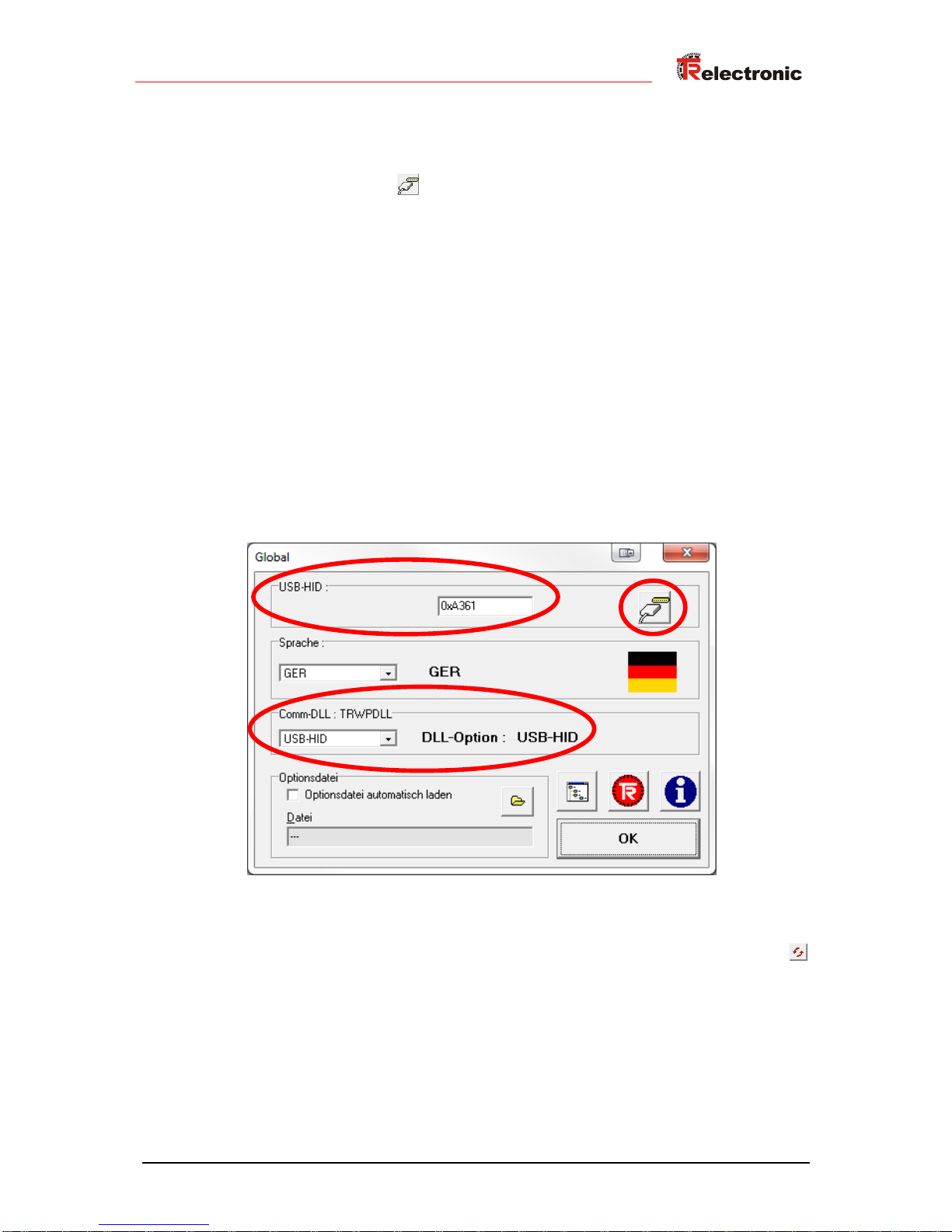

TRWinProg auf dem PC starten und im Menü „Extra --> Global“ auswählen.

Die Schaltfläche rechts im Fenster bei „USB-HID“ anwählen um die

verfügbaren HID-Devices und seriellen Schnittstellen anzuzeigen.

Das gewünschte „HID-Device“ mit einem Doppelklick der linken Maustaste

auswählen. Die HID-Device-Adresse des ausgewählten Mess-System erscheint

dann in der Fensteroberfläche. Sollte das entsprechende HID-Device schon aktiv

sein, kann es nicht erneut gewählt werden. In diesem Fall muss dieses Fenster

geschlossen und gegebenenfalls das Fenster „Global“ erneut geöffnet werden.

Das Drop-Down-Menü unter „Comm-DLL : TRWPDLL“ sollte automatisch auf die

Auswahl „USB-HID“ gesetzt sein.

Unter dem ersten Menüpunkt „USB-HID“ kann ausgewählt werden, auf welches

HID-Device zugegriffen werden soll.

Es dürfen maximal 7 Adapter an einem PC angeschlossen werden. Dafür stehen

die HID-Device-Adressen 0xA361 bis 0xA367 zur Verfügung. Die HID-Dvice-

Adresse kann nachträglich über den Parameter „Low-Adresse HID-Device“

geändert werden, siehe Seite 12.

Um die Einstellungen zu sichern, muss die „OK“-Schaltfläche betätigt werden.

Der PC-Adapter kann nun mittels der „Offline <--> Online“-Schaltfläche

verbunden werden.

Programmierung

Page 12 of 32 TR - E - TI - DGB - 0103 - 05 06/21/2016

5.3 Grundparameter

5.3.1 Protokoll-Typ

Auswahl

Beschreibung

Default

TRWinProg

Das zu programmierende Mess-System muss

TRWinProg-kompatibel sein.

Serielle

Schnittstelle

Nur für Servicezwecke

Seriell nur

Mithoeren

Für interne Protokollierungen

SSI-Master

Der Adapter kann als Master in einem SSI-Netzwerk

eingesetzt werden.

SSI-Passiv

Der Adapter kann passiv in einem SSI-Netzwerk

eingesetzt werden.

LJU-Protokoll

Das zu programmierende Mess-System muss

LJU-kompatibel sein.

5.3.2 Ausgang Schnittstelle

Auswahl

Beschreibung

Default

RS485

Die Übertragung wird mittels einer RS485-Schnittstelle

realisiert.

K-Line oder

CAN-Treiber

Die Übertragung wird mittels einer K-Line- oder CAN

Schnittstelle realisiert.

5.3.3 Firmware-Update erlaubt

Zur Initialisierung eines Firmware-Updates des Adapters können hier die Ziffern

„12345“ eingegeben werden. „0“ bedeutet, dass im Moment kein Firmware-Update

erlaubt ist.

5.3.4 Hardware-Ausstattung

Zeigt an, .welche Schnittstelle von der jeweiligen Adapter-Variante unterstützt wird.

Die einzelnen Hardware-Varianten sind durch unterschiedliche Artikelnummern

gekennzeichnet, siehe „Hardware-Versionen“ auf Seite 7.

5.3.5 Low-Adresse HID-Device

Über dieses Attribut können zur Adapter-Identifizierung die Low-Anteile der HID-

Devices-Adressen manuell vergeben werden. Für die am PC angeschlossenen

Adapter steht der Adressbereich von 0x61 bis 0x67 zur Verfügung. Am PC darf jede

Adresse nur einmal vorkommen, daher sind 7 Adapter pro PC möglich.

5.3.6 LJU-Preset

Herstellerspezifische Funktion der LJU-Schnittstelle.

06/21/2016 TR - E - TI - DGB - 0103 - 05 Page 13 of 32

5.4 Serielle Schnittstelle

5.4.1 Baudrate

Auswahl

Beschreibung

Default

75 Baud
