Trevi Road Patrol DV 5000 User manual

Road Patrol
DV 5000
MiniTelecamera da Auto HD (Manuale d’uso)
DASHBOARD Camera (User Manual)
Mini caméra HD pour voiture (Manuel de l’utilisateur)
Mini-HD-Kamera-Auto (Benutzerhandbuch)
Mini cámara HD para automóvil (Manual del Usuario)
Mini HD filmadora para carro (Manual do Utilizador)

DV 5000
BENVENUTO
Grazie per aver acquistato il prodottoTrevi DV 5000. Le informazioni contenute
in questo documento sono soggette a variazioni senza preavviso.
Il presente documento non può essere riprodotto o trasferito, neppure parzial-
mente, in alcun modo e con nessun mezzo, elettronico o meccanico, né tanto
meno fotocopiato, copiato o tradotto verso altre lingue per nessun scopo senza
esplicito consenso da parte del costruttore.
I nomi, i disegni e i marchi registrati presenti in questo manuale sono proprietà
dei rispettivi proprietari.
Leggere attentamente il presente libretto di istruzioni e seguire attentamente le
informazioni riportate prima dell’installazione e del utilizzo del prodotto.
AVVISO SULL’INSTALLAZIONE DELL’APPARECCHIOALL’INTER-
NO DELVEICOLO
• Quando si installa il dispositivo su un veicolo, scegliere sempre una posizione sicura che
non ostacoli la visuale del conducente e non interferisca con i comandi del veicolo; non
posizionarlo vicino al volante, alla leva del cambio, ai pedali o ad altri comandi.
• Non posizionare l’apparecchio vicino o sopra a airbag.
• Non posizionare l’apparecchio sul cruscotto poichè,il fissaggio con la ventosa,potrebbe non
essere ottimale (spray per la lucidatura dei cruscotti o cruscotti curvi non garantiscono una
ottima presa della ventosa).
• Non posizionare il dispositivo senza inserire il blocco sulla staffa.
• E’ possibile che il supporto per parabrezza non rimanga attaccato in tutte le condizioni,
pertanto, consigliamo di non collocare il supporto in punti che possano costituire una
facile distrazione nel caso in cui il supporto si stacchi.Tenere sempre pulito il parabrezza
per assicurarsi che il supporto possa rimanere attaccato e verificare spesso la tenuta del
supporto al parabrezza.
• Durante la guida seguire sempre il buon senso e guidare con prudenza. Non distrarsi per
guardare il dispositivo e prestare sempre la massima attenzione alla guida. Ridurre i tempi
di asservazione dello schermo del dispositivo durante la guida.
NOTE D’USO
Questo apparecchio è uno strumento elettronico di alta precisione;evitate quindi di utilizzarlo
nei seguenti casi:
• Vicino a forti fonti di calore come caloriferi e stufe.
• In ambienti troppo freddi o troppo caldi.
Italiano
ATTENZIONE
Il mancato rispetto delle indicazioni fornite di seguito potrebbe
causare tamponamenti o incidenti gravi o mortali.

DV 5000
Italiano
• In luoghi molto umidi; l’apparecchio non è impermeabile.
• In luoghi molto polverosi. La contaminazione di polvere nell’obiettivo o di altri componenti
può influenzare la qualità del video. Si prega di tenere pulita la lente utilizzando un panno
morbido e privo di polvere.
• In ambienti immersi in campi magnetici.
• Si prega di interrompere l’alimentazione se viene riscontrato un fenomeno anormale per
evitare cortocircuiti.
• Non avvicinare l’orecchio all’altoparlante durante le fasi di messa punto e regolazioni del
volume, e in particolare di tenere il volume al minimo nella fase di accensione.
• Posizionare l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la
libera circolazione di aria (almeno 5 cm).
• Se dei liquidi penetrano all’interno dell’apparecchio scollegare immediatamente la spina di
alimentazione e portare l’apparecchio al più vicino centro assistenza autorizato TREVI.
• Controllare sempre prima di ricaricare l’apparecchio, che i cavi di alimentazione e di colle-
gamento siano installati correttamente.
• Nessunasorgente di fiammanuda,quali candele accese,dovrebbeessereposta sull’apparecchio.
• L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua e nessun oggetto
pieno di liquido, quali vasi, deve essere posto sull’apparecchio.
• Conservare il presente manuale per futuri riferimenti.
AVVERTENZE
• Rispettare rigorosamente la legislazione nazionale in materia di privacy. In alcune nazioni,
scattare o pubblicare fotografie o video delle persone o dei veicoli con questi apparecchi
potrebbe essere considerato violazione della privacy.E’ responsabilità dell’utente conoscere
e conformarsi alle leggi e ai diritti della privacy della propria nazione.
• Non utilizzare questo apparecchio per scopi illegali.
• Non ostruite le feritoie di ventilazione.
• Non rimuovere l’etichetta presente sull’apparecchio.
• Non rimuovere o cercare di rimuovere la batteria presente all’interno dell’apparecchio.
• La temperatura di funzionamento di questo dispositivo è da -10°C ~ 50°C. L’esposizione
continua alla luce solare diretta per un lungo periodo di tempo può causarne il malfunzio-
namento, una alterazione del colore, una distorsione dell’alloggiamento e dell’immagine del
dispositivo, in particolare in veicoli parcheggiati quando la temperatura della cabina supera
i 70°C.
CONTENUTO DELLA CONFEZIONE
- DVR Camera
- Staffa di supporto per parabrezza
- Cavo alimentazione per auto
- Cavo USB/ Mini USB
- Manuale d’istruzioni

DV 5000
DESCRIZIONE Camera
1.Slitta per inserimento staffa di sup-
porto
2.Presa Mini USB. Collegamento PC/
Alimentazione 5V 1A
3.Reset
4.Slot micro-SD
5.Altoparlante
6.Led indicatore funzionamento
7.Led indicatore stato ricarica
8.Tasto ON/OFF, accensione/spegni-
mento
9.Tasto MODE, selezione funzioni
10.Tasto MENU, impostazioni
11. Display
12.Tasto DOWN (spostamento verso
il basso); Accensione/ spegnimento
Display.
13.Tasto REC, registrazione
14. Tasto UP (spostamento verso
l’alto). Attivazione/ disattivazione
funzione Loop.
15. Lente
CARATTERISTICHE
1.Supporta le risoluzioni video: 1080P, 720P, 480P con qualità video e immagine
superiore.
2.Microfono/ Altoparlante incorporato.
3.Funzione registrazioneVoce/ Mute.
4.Tasto diretto accensione/ spegnimento Display.
5.Supporta Micro SD Card ad alta capacità (fino a 32GB).
Italiano

DV 5000
6.Supporta il video loop senza saldatura e come registrazione come caricamento.
7.Avvio registrazione automatica all’accensione della vettura.Arresto automatico
della registrazione (con un ritardo di 5 secondi), dopo lo spegnimento della
vettura.
8.Avvio registrazione automatica al rilevamento del movimento.
9.Supporta SOS e G-sensor, impedisce che i file registrati con queste funzioni
vengano sovrascritti.
INSTALLAZIONE

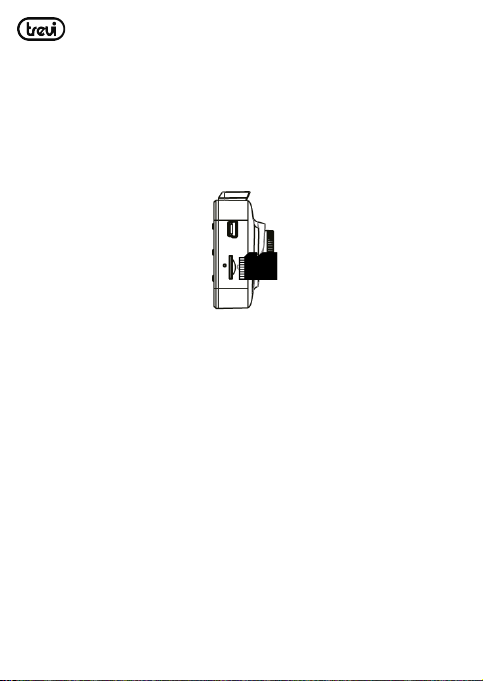

INSERIMENTO DI UNA SCHEDA DI MEMORIA
Prima di accendere e utilizzare il dispositivo, è necessario installare una scheda
di memoria.
1.Inserire una scheda di memoria Micro SD nell’alloggiamento (4) del dispositivo,
facendo attenzione al lato corretto di inserimento.
2.Premerla verso il fondo finchè non si avverte un “Clic” e viene bloccata all’in-
terno.
Per estrarre la scheda di memoria, premerla verso il fondo finchè non si avverte
un “Clic” e viene sbloccata.
Note:
- Inserire la scheda Micro SD in modo corretto per evitare danni alla scheda o al
dispositivo.
- Formattare la scheda micro SD (eliminare tutti i file) prima di inserirla nel dispositivo.
Si consiglia di eseguire il backup dei file importanti prima di formare la scheda.
- Si consiglia di utilizzare schede micro SD CLASS 6 o superiori.
- Suggeriamo di eseguire il backup dei file della scheda micro SD una volta alla setti-
mana. Questo prodotto non è un dispositivo di archiviazione permanente, pertanto
si prega di eseguire il backup dei file importanti per evitare che vengano cancellati.
Italiano

DV 5000

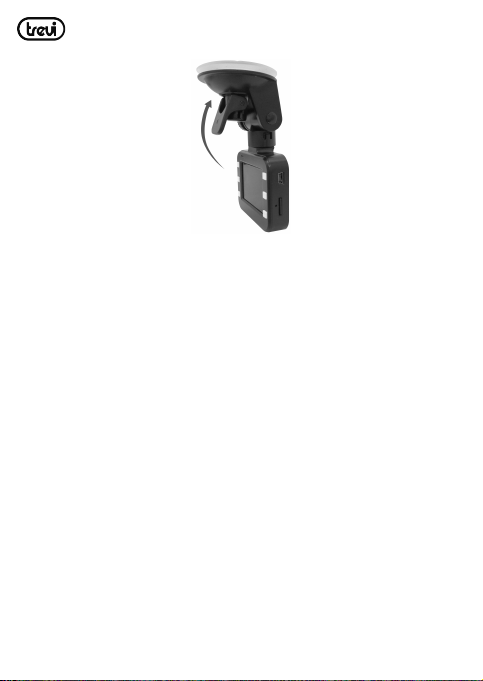

INSTALLAZIONE DEL DISPOSITIVO
Pulire bene il parabrezza prima di installare il dispositivo.
1.Con il veicolo spento,collegare il cavo di alimentazione per auto (in dotazione)
ad una presa accendisigari del veicolo.
2.Collegare l’altra estremità del cavo di alimentazione alla presa Mini USB (2) del
dispositivo.
3. Inserire la staffa di supporto nella slitta (1) dell’unità.
4. Premere la ventosa della staffa di supporto sul parabrezza e spingere indietro
la leva del supporto stesso.
Note:
- Il dispositivo deve essere montato sul parabrezza come indicato sopra,l’installazione
capovolta o laterale causa la registrazione dei video capovolti o laterali.
5.Accendere il veicolo.Quando il dispositivo è collegato ad una presa accendisigari
il dispositivo si accende automaticamente all’accensione del veicolo. Quando
scollegate il cavo di alimentazione, l’apparecchio salverà automaticamente il file
corrente e si spegnerà con un ritardo di 5 secondi.
ACCENSIONE/SPEGNIMENTO MANUALE DEL DISPOSITIVO
1.ACCENSIONE
Premere il tasto ON/OFF (8). L’apparecchio entrerà in modalità video e la
registrazione inizierà automaticamente. L’indicatore di funzionamento verde (6)
comincerà a lampeggiare.
2. SPEGNIMENTO
Premere a lungo il tasto ON/OFF (8) per spegnere l’apparecchio.
Nota: Con batteria scarica, sul display comparirà la scritta “Batteria scarica”, l’appa-
recchio salverà automaticamente il file corrente per poi spegnersi.
Italiano

DV 5000
RICARICA DELLA BATTERIA
Ci sono due modi per poter ricaricare la batteria interna:
1.Tramite cavo USB/Mini USB 2.Tramite cavo alimentazione per auto
Nota: Durante la ricarica il Led indicatore rosso (7) si accenderà e si spegnerà auto-
maticamente a carica completa.
REGISTRAZIONEVIDEO
Premere il tasto ON/OFF (8) per accendere l’apparecchio. L’indicatore di fun-
zionamento verde (6) comincerà a lampeggiare in modalità video. Premere il
tasto REC (13) per interrompere la registrazione e salvare il file corrente, quindi
l’apparecchio entrerà in modalità standby con la spia verde accesa. In modalità
standby, premere il tasto REC (13) per riavviare la registrazione.
Premerlo nuovamente per interrompere la registrazione.
In modalità standby,premere il tasto ON/OFF (8) per attivare/disattivare il suono.
In modalità video, premere il tasto UP (14) per disattivare il display e portare
l’apparecchio in modalità risparmio energetico.
FOTO
In modalità standby, premere il tasto MODE (9) per entrare in modalità foto.
Premere il tasto REC (13) per scattare foto con audio. In modalità foto, premere
In registrazione
ModalitàVideo
Esposizione
Data Ora
Livello batteria
Micro SD card inserita
Risoluzione video
Lunghezza video
Audio attivo
Funzione rec. video
frammentato attiva
Italiano

DV 5000
il tasto UP (14) per disattivare il display e portare l’apparecchio in modalità
risparmio energetico.
RIPRODUZIONE E CANCELLAZIONE FILE
In modalità standby, premere due volte il tasto MODE (9) per accedere alla
modalità di riproduzione.
1.Premere il tasto UP (14) / DOWN (12) per selezionare il file desiderato.
2.Premere il tasto REC (13) per avviare la riproduzione o premerlo nuovamente
per mettere in pausa.
3.Se si desidera eliminare il file, premere il tasto MENU (10) per accedere al
menu “Riproduzione”.
4. Utilizzare i tasti UP (14)/ DOWN (12) per selezionare la funzione “Elimina”.
5.Premere il tasto REC (13) per confermare.
6.Selezionare“Elimina corrente” o“Elimina tutto” tramite i tasti UP (14) / DOWN
(12) e premere il tasto REC (13) per confermare.
7.Premere il tasto MENU (10) per uscire dalla modalità Delete e tornare alla
modalità di riproduzione.
Modalità Foto Qualità immagine
Esposizione
Bilanciamento
del bianco
ISO
Livello batteria
Micro SD card inserita
Risoluzione immagine
AnteprimaVideo Anteprima Foto
Italiano

DV 5000
SOS
In modalità video, premere brevemente il tasto MENU (10) per salvare manual-
mente il file in caso di video importante.
Descrizione:
1.Premendo il tasto MENU (10) nei primi 10 secondi del video, verranno salvati
sia il video corrente che quello precedente.
2.Premendo il tasto MENU (10) negli ultimi 10 secondi del video,verranno salvati
sia il video corrente che quello successivo.
3.Premendo il tasto MENU (10) nel mezzo del video, verrà salvato solamente il
video corrente.
Italiano

DV 5000
G-SENSOR
In modalità video, se la macchina frena improvvisamente o viene colpita violen-
temente, il sensore G-sensor si attiverà per impedire che il video clip corrente
venga sovrascritto. Nelle impostazioni è possibile disattivarlo completamente
oppure scegliere il grado di sensibilità in base ai tre livelli forniti (alta,media,bassa).
RILEVAMENTO AUTOMATICO DEL MOVIMENTO
In modalità standby, premere il tasto DOWN (12) per entrare direttamente
nella funzione rilevamento del movimento. Quando l’apparecchio rileva oggetti
in movimento, inizia a registrare. Se non ci sono movimenti per 5 secondi,
l’apparecchio smetterà di registrare ed entra in modalità di rilevazione del
movimento. L’apparecchio avvierà nuovamente la registra zione quando rileverà
qualsiasi altro movimento.
Premere nuovamente il tasto DOWN (12),per disattivare la modalità di rilevazio-
Registrazione in
modalitàVideo
Funzione SOS attiva
Italiano

DV 5000
ne del movimento, l’apparecchio uscirà dalla funzione dopo aver salvato il video.
DESCRIZIONE MENÙ
Modalità Categoria Sub-categoria
Video
Dimensione immagine 1080FHD 1920x1090
1080P 1440x1080
720P 1280x720
WVGA 848x480
VGA 640x480
loop di registrazione OFF/30 sec./1 Min/2 Min
Esposizione +2.0,+5/3,+4/3,1.0, +2/3,+1/3,+0.0,-1/3,
-2/3, -1.0, -4/3, -5/3, -2.0
Modalità video stand-by
Modalità rilevamento
movimento attiva
Modalità rilevamento movimento
Italiano

DV 5000
Video
Audio record OFF/ON
stampa data OFF/ON
G-sensor OFF/Alta/Media/Bassa
Foto
Modalità cattura Singolo, 2s, 5s, 10s
Dimens. immagine 12M 4032x3024
10M 3648x2736
8M 3264x2448
5M 2592x1944
3M 2048x1536
2MHD 1920x 1080
VGA 640x480
1.3M 1280x960
Continuato OFF/ON
Qualità Forte, Normale, Economica
Nitidezza Forte, Normale, Leggera
Bilanc. bianco Automatico
Luce diurna
Nuvoloso
Tungsteno
Illuminazione a fluorescenza
Colore Normale
Bianco/nero
Sepia
ISO Automatico, 100, 200, 400
Esposizione +2.0,+5/3,+4/3,1.0, +2/3,+1/3,+0.0,-1/3,
-2/3, -1.0, -4/3, -5/3, -2.0
Stabilizzazione OFF/ON
Visualizz. Rapida Off, 2 secondi, 5 secondi
Stampa Data Off, Data, Data/ora
Italiano

DV 5000
Riproduzione
Elimina Cancella corrente/Cancella tutto
Protezione Proteggi corrente/sblocca corrente/
Proteggi tutto/sblocca tutto
Mostra Diapositive 2sec, 5sec, 8sec.
Impostazioni
Data/Ora MM/DD/YY, DD/MM/YY,YY/MM/DD
Spegnim. aut Off, 1Min, 3Min
Segnale acust. OFF/ON
Lingua Inglese, Francese, Italiano, Tedesco, Spa-
gnolo, Portoghese
Frequenza 50Hz, 60Hz
Formattazione Scheda TF
Impost. predef Impost. predef/Annulla/ok
LCD OFF Off, 1Min, 2Min, 5Min
Versione Versione corrente del software

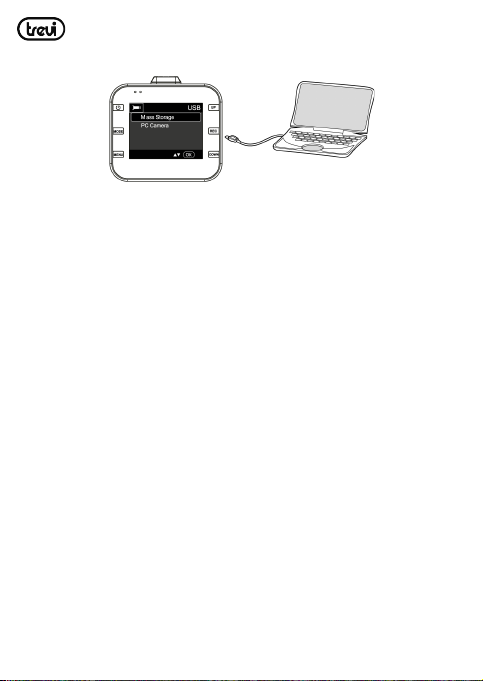

COLLEGAMENTO AL PC
Scaricare Foto eVideo sul PC:
1. Collegare il cavo USB al computer e l’altra estremità all’apparecchio, il Led
indicatore rosso (7) si accenderà. Lo schermo visualizzerà le categorie su cui
scegliere: Mass storage e PC Camera.
2. Se si seleziona l’opzione Mass Storage, lo schermo dell’apparecchio diventerà
blu. La memoria MicroSD sarà riconosciuta dal computer.
3. Utilizzare il computer per visualizzare e gestire i file al suo interno.
4. Se si seleziona PC Camera, l’apparecchio può essere utilizzato come una PC
camera, lo schermo dell’apparecchio diventerà blu. Premere a lungo il tasto
ON/OFF (8) e estrarre il cavo USB per spegnerlo.
5. Premere il tasto ON/OFF (8) per spegnere l’apparecchio e abilitare la sola
funzione di ricarica della batteria. il Led indicatore rosso (7) si accenderà.
Nota: Operazioni non corrette potrebbero causare il blocco momentaneo dell’appa-
recchio. Se questo dovesse accadere, utilizzare il piccolo oggetto uppuntito e inserirlo
Italiano

DV 5000
nel foro (3) per premere il tasto di reset. L’apparecchio si riavvierà automaticamente.
INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO
DELLE BATTERIE
Attenzione:Questa operazione è riservata esclusivamente al personale
tecnico specializzato!
PROCEDURA PER LA RIMOZIONE DELLA BATTERIA
Operare esclusivamente in assenza di collegamento dell’apparecchio
alla rete elettrica!
1.Rimuovere le viti che serrano il pannello frontale;
2.Rimuovere il pannello e individuare la batteria;
3.Scollegare la batteria e rimuoverla.
INFORMATIVA SULLO SMALTIMENTO DELLA BATTERIA
Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti
domestici,nel fuoco o nell’acqua.Tenere la batteria al riparo da fonti di calore.
Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli
appositi centri raccolta dedicati.
Italiano

DV 5000
INFORMAZIONI AGLI UTENTI
ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014
“Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature
elettriche ed elettroniche (RAEE)”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente
dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura integra dei
componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata
dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al
momento dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione
di uno a uno,oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore
a 25 cm.L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura
dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile
contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favo-
risce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento
abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni
amministrative di cui al D.Lgs n. Decreto Legislativo N°49 del 14 Marzo 2014.
SPECIFICHETECNICHE
Dimensioni Display............................ 2 inch TFT
Angolo di visione................................ 120°, angolo di visione ultra largo
Illuminazione minima......................... 1 Lux
Risoluzione video............................... 1080P (interpolati), 720P, 480P
Formato video .................................... AVI, MJPG
Formato immagine............................. JPG
Frame.................................................... 25fps a 1080P, 30fps a 720P
Slot micro-SD Card........................... Max.32GB (alta velocità classe 6 o superiori)
Alimentazione..................................... USB 5V 1A
Capacità batteria interna.................. 360mAh
Dimensioni........................................... 60x55x27mm
Peso....................................................... 50g
Italiano

DV 5000
WELCOME
Thank you for purchasing the productTrevi DV 5000.The information contained
in this document is subject to change without notice.
This document may not be reproduced or transferred, even partially, in any way
and by any means,electronic, mechanical, photocopied, nor copied or translated
into other languages for any purpose without express permission from the
manufacturer.
Names, designs and trademarks contained in this manual are the property of
their respective owners.
Read carefully this instruction manual and the following information before
installing and using the product.
NOTICE ON THE INSTALLATION OF THE APPLIANCE IN THE
VEHICLE
• When installing the device on a vehicle,always choose a safe position that does not obstruct
the driver’s vision and does not interfere with the vehicle controls; Do not place it near the
steering wheel, shift lever, pedals or other controls.
• Do not place the appliance near or above the airbag.
• Do not place the appliance on the dashboard as it may not be optimal with the suction cup.
(Spray for polishing dashboards or curved dashboards does not guarantee a good suction
cup).
• Do not place the device without inserting the lock on the bracket.
• It is possible that the windshield mount does not remain attached to any condition, so we
recommend that you do not place the support in points that can be easily distracted if the
media is unplugged.Always keep the windscreen clean to ensure that the support can remain
attached and check the windshield mount seal frequently
• Always follow common sense while driving and drive carefully. Do not distract yourself to
watch the device and always pay close attention to driving.Reduce the shutter speed of the
device while driving.
USAGE NOTES
This device is a precision electronic instrument; do not then use it in the following cases:
• Near heat sources such as radiators and heaters.
• In an environment that is too cold or too hot.
CAUTION
Failure to follow the instructions below may result in serious or fatal
overcrowding or accidents.
English

DV 5000
• In very damp places,The appliance is not waterproof.
• In very dusty places. Dust contamination in the lens or other components may affect the
quality of the video. Please keep the lens clean using a soft, dust-free cloth.
• In environments immersed in magnetic fields.
• Please stop power if an abnormal phenomenon is found to avoid short circuits.
• Do not close the ear to the loudspeaker during step setting and volume adjustments, and
in particular keep the volume at idle during power-up.
• Place the appliance so that there are enough free space on its sides for free air circulation
(at least 5 cm).
• If liquids enter the appliance,disconnect the power plug immediately and bring the appliance
to the nearest authorizedTREVI service center.
• Always check before recharging the unit, that power and connection cables are properly
installed.
• No naked flame sources such as lit candles should be placed on the appliance.
• The appliance must not be exposed to dripping or splashing,and no objects filled with liquid,
such as pots, should be placed on the appliance.
• Keep this manual for future reference.
WARNINGS
• Respect national privacy law strictly.In some countries, taking photos or videos of people or
vehicles with these devices may be considered as a breach of privacy. It is your responsibility
to know and comply with the laws and the privacy laws of your country.
• Do not use this equipment for illegal purposes.
• Do not obstruct the ventilation slots.
• Do not remove the label on the appliance.
• Do not remove or try to remove the battery inside the appliance.
• The operating temperature of this device is -10°C ~ 50°C. Continuous exposure to direct
sunlight for a long period of time can cause malfunction, color distortion, distortion of the
housing and image of the device, especially in vehicles parked when the cab temperature
exceeds 70°C.
PACKAGE CONTENTS
- DVR Camera
- Bracket
- Car charger
- USB cable/ Mini USB
- Manual
English

DV 5000
Camera DESCRIPTION
1.Bracket hole
2.USB port. 5V 1A
3.Reset key
4.Micro SD card slot
5.Seaker
6.Working indicator light
7.Power indicator light
8.ON/OFF key
9.MODE key
10. MENU key
11. LCD
12. DOWN key
13. REC key
14. UP key
15. Lens
FEATURES
1.Support multiple video resolution, such as 1080P, 720P, 480P and etc with
superior video and image quality.
2.Built-in Microphone/ Speaker.
3.Voice/ Mute shortcut key.
4.LCD shortcut key.
5.Suppor high capacity Micro SD Card.
6.Support seamless loop video and as recording as charging.
7.Automatically take video when car engines on.Automatically turn off on delay
5 seconds after car engines off.
English

DV 5000
8.Support Motion detection.
9.Support SOS and G-sensor to prevent important files from being overwritten.
INSTALLATION
MICRO SD CART INSERTION
Before you turn on and use the device, you must install a memory card.
1.Insert a Micro SD Memory Card into the slot (4) of the device,paying attention
to the correct insertion side.
2.Press it towards the bottom until you hear a “click” and it is locked inside.
To remove the memory card, push it towards the bottom until you hear a“click”
and unlock it.
Note:
- Insert the Micro SD card correctly to prevent damage to the card or device.
- Format the micro SD card (delete all files) before inserting it into the device. It is
recommended that you back up important files before formatting the card.
- We recommend using micro SD cards CLASS 6 or higher.
- We recommend backing up your micro SD card files once a week.This product is not
a permanent storage device,so please back up important files to avoid being deleted.
INSTALLING THE DEVICE
Clean the windscreen well before installing the device.
1.With the vehicle switched off, connect the car power cable (supplied) to a
cigarette lighter socket of the vehicle.
2.Connect the other end of the power cord to the Mini USB (2) jack of the
device.
3.Insert the support bracket into the bracket hole (1) of the unit.
4.Press the suction cup of the bracket on the windscreen and push the lever of
English

DV 5000
the bracket backwards.
Notes:
- The device must be mounted on the windshield as indicated above, the upside down
or lateral installation causes the recording of the up or down video.
5.Turn on the vehicle.When the device is connected to a cigarette lighter socket,
the device will turn on automatically when the vehicle is switched on.When
disconnecting the power cord, the unit will automatically save the current file
and will turn off with a 5 second delay.
MANUAL ON/OFF OF THE DEVICE
1. POWER ON
In the off state, short press ON/OFF (8) key. DVR enters the video mode and
start recording automatically with green flashing. Or DVR is connected with car
charger in the off state to enter video mode and start recording automatically.
When unplug the charger, DVR will automatically save the current file and shut
down in 5 seconds delay.
Note: LCD screen writes “no card”if Micro SD card not inserted. If the Micro SD card
is inserted with DVR in working state, DVR will automatically power off.
2. POWER OFF
In work state, long press ON/OFF (8) key to power off DVR.
Note: In low battery state, DVR display writes “Low battery” and automatically saves
the current file and shuts down.
English
