Trevi LTV 3209 User manual

LTV
3209
Smart
Manuale D’uso
Instruction manual
32” TV Smart
DVB-S2/T2 - CI+ SLOT - USB
Smart TV
ANDROID
Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Trevi LTV 3209 SMART o
cerca il tuo prodotto tra le migliori offerte di Televisori

2
LTV 3209 SMART
1 PREFAZIONE
Grazie per aver acquistato questo TV!
Prima di utilizzare il prodotto si prega di leggere attentamente il seguente manuale d’uso.
Accertarsi che il TV non sia danneggiato, in tal caso rivolgersi al venditore.
Controllare che siano presenti tutti gli accessori.
Non aprire il TV: all’interno non vi sono nè comandi manipolabili dall’utente nè parti di
ricambio. Per tutte le operazioni rivolgersi ad un Centro Assistenza Autorizzato Trevi.
Conservare il seguente manuale d’uso.
2 PRECAUZIONI DI SICUREZZA
 Posizionarel’apparecchiosuunasuperciepiana.
Posizionare l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per
la libera circolazione dell’aria (almeno 10 cm).
Non collocare nessun oggetto sopra l’apparecchio.
Non coprire le fessure di ventilazione poste sopra e dietro l’apparecchio.
L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua. Nessun oggetto
pieno di liquido, quali vasi, deve essere posto sull’apparecchio.
 Nessunasorgentediammanuda,qualicandeleaccese,deveesserepostasull’ap-
parecchio.
I cavi devono essere nascosti e protetti onde evitare l’inciampo da parte di qualcuno e
la conseguente caduta dell’apparecchio.
Tenere l’apparecchio lontano dai seguenti luoghi:
vicino a fonti di calore (caloriferi, stufe, raggi diretti del sole, ecc...);
vicino a zone umide (stanze da bagno, piscine, ecc...);
zone polverose;zone soggette a forti vibrazioni.
Scollegare il cavo di alimentazione durante i temporali o per lunghi periodi di inutilizzo.
Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.
Istruire i bambini a non arrampicarsi sul TV in quanto potrebbe ribaltarsi e provocare
lesioni personali.
3 CURA E MANUTENZIONE
Scollegare il TV prima di pulirlo.
Non usare solventi o liquidi per pulire il TV, usare solo un panno morbido e asciutto.
4 ALL’INTERNO DELL’IMBALLO
Televisore Telecomando
Manuale d’uso
ITALIANO
VOLTAGGIO PERICOLOSO
Questo simbolo riportato sul retro dell’apparecchio ed in
questo manuale segnala la presenza all’interno di questo
apparecchio di componenti operanti ad alta tensione, non
apritelo per evitare il rischio di scosse elettriche.
ATTENZIONE
Questo simbolo riportato sul retro dell’apparecchio ed in
questo manuale indicano la presenza sugli stessi di impor-
tantiistruzioniperlasicurezzad’uso.Leggeteleattentamente
prima di utilizzare l’apparecchio.

3
LTV 3209 SMART

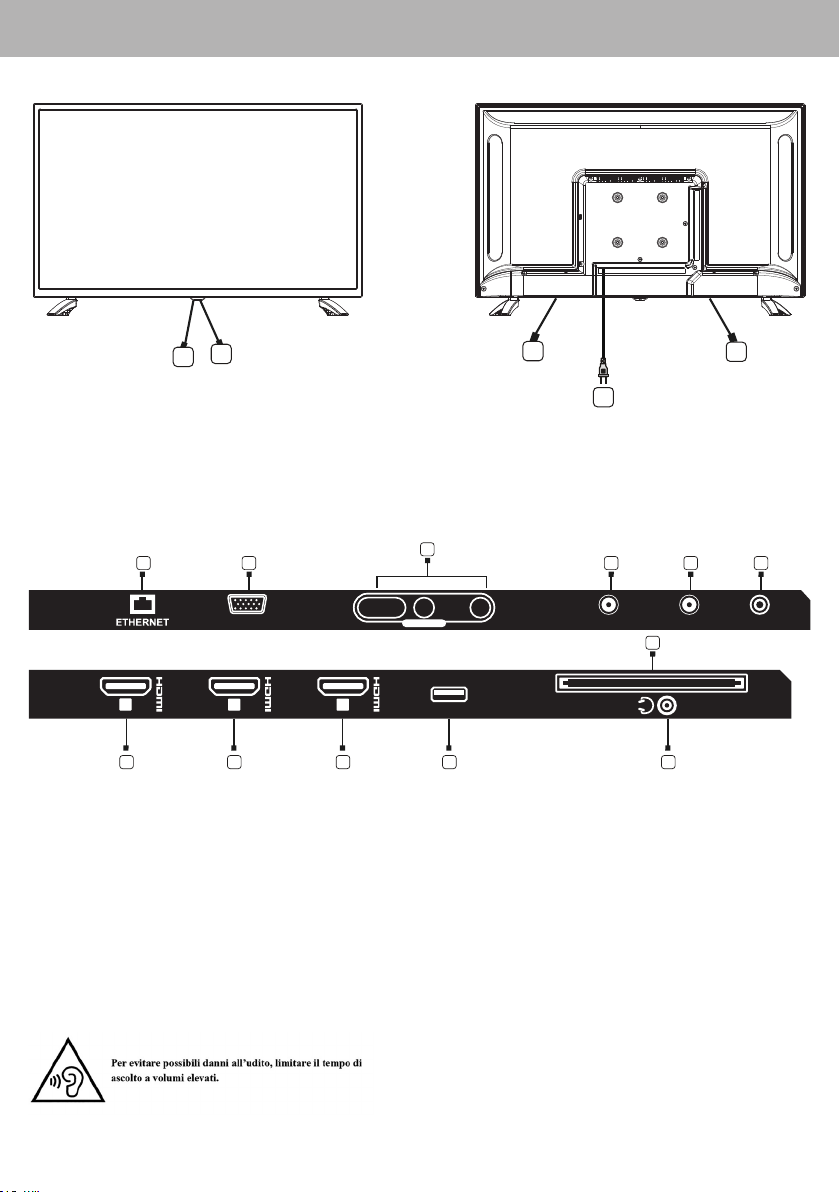

5 COMANDI E CONNESSIONI TELEVISORE
ITALIANO
Il televisore presenta un unico tasto per l’accensione e lo spegnimento, posto in basso al
centro.
1. Sensore IR
2. Led indicatore stand-by
3. Altoparlanti
4. Cavo di alimentazione
LED COLOR TV
11
1.3. Keys And Interfaces
Thedesignandspecicationtakesactualproductsasthestandard.
6
7
8
12
11
9 10
13 14 15 16
5
3
4
3
12
VGA
R
CVBSL
CVBS IN RF IN(S/S2)RF IN(T/T2) COAX IAL
1
2 3
USB
(ARC)
CI
1. Remotesensorwindow
2. Powerindicator
3. Speaker
4. Powerpluginput
5. ETHERNET
6. VGA
7. AVinput
8. RFIN(S/S2)
9. RFIN(T/T2)
10. COAXIAL
11. CIinput
12. HDMI1(ARC)
13. HDMI2
14. HDMI3
15. USB
16. EARPHONEoutput
LED COLOR TV
11
1.3. Keys And Interfaces
Thedesignandspecicationtakesactualproductsasthestandard.
6
7
8
12
11
9 10
13 14 15 16
5
3
4
3
12
VGA
R
CVBSL
CVBS IN RF IN(S/S2)RF IN(T/T2) COAX IAL
1
2 3
USB
(ARC)
CI
1. Remotesensorwindow
2. Powerindicator
3. Speaker
4. Powerpluginput
5. ETHERNET
6. VGA
7. AVinput
8. RFIN(S/S2)
9. RFIN(T/T2)
10. COAXIAL
11. CIinput
12. HDMI1(ARC)
13. HDMI2
14. HDMI3
15. USB
16. EARPHONEoutput
5. Presa LAN RJ45
6. Ingresso VGA
7. Ingresso Audio/Video
8. Presa parabola satellite
9. Presa antenna TV 75 ohm
10.Ingresso audio digitale coassiale
11.Common Interface
12.Ingresso HDMI1 (ARC)
13.Ingresso HDMI2
14.Ingresso HDMI3
15.Presa USB
16.Presacufa*
*

4
LTV 3209 SMART
6 TELECOMANDO
6.1 INSTALLAZIONE
Attenzione: batterie non incluse
Aprire il vano batterie posto sul retro del telecomando.
Inserire 2 batterie (formato AAA) assicurandosi di rispettare la polarità e i segni guida
all’interno del vano batterie.
Richiudere il vano batterie.
Per prevenire la perdita di liquido da parte delle batterie con il conseguente danneggia-
mento del telecomando, assicurarsi di installare correttamente le batterie e di non installare
tipologie di batterie diverse (vecchie e nuove, alcaline e zinco-carbone, ecc...).
Rimuovere le batterie dal telecomado se non si usa per lunghi periodi.
ITALIANO
2
1
8
6
15
14
3
1312
1918
11
9
7
5
4
21
20
30
31
29
27
28
26
25
23
2422
1716
10

5
LTV 3209 SMART
6.2 DESCRIZIONE COMANDI
1. Tasto POWER, consente di accendere e spegnere il TV in modalità Stand-by.
2. Tasto SOURCE, consente di entrare nel menù di selezione della sorgente. Le sorgenti
disponibili sono: ATV, DTV, AV, HDMI1/2/3, VGA.
3. Tastierino Numerico (0-9), tasti selezione canali/tasti numerici.
4. Non abilitato
5. Tasto MUTE, consente di escludere momentaneamente l’audio. Premerlo di nuovo o
utilizzare i tasti volume per ripristinarlo.
6. Tasti V+, consente di aumentare il volume del TV.
7. Tasto APPS, consente di accedere direttamente alla lista delle app installate.
8. Tasti P+, consente di selezionare il canale successivo a quello che si sta guardando.
9. Tasti V-, consente di diminuire il volume del TV.
10.Tasto HOME, consente di accedere alla schermata HOME per la gestione delle funzioni
Smart.
11.Tasti P-, consente di selezionare il canale precedente a quello che si sta guardando.
12.Tasto MENU, consente di entrare nei menù di impostazione.
13.Tasto INFO, consente di visualizzare le informazioni riguardanti sorgente e canale.
14.Tasto OK, consente di confermare le impostazioni scelte nei menù.
15.Tasti navigazione , consentono di muoversi all’interno dei menù.
16.Tasto BACK, consente di uscire dai menù di impostazione.
17.Tasto MOUSE, consente di attivare la funzione mouse per agevolare gli spostamenti
nell’utilizzo delle funzioni Smart.
18.TastoNETFLIX,consentediaccederedirettamenteallaappNetix.
19.Tasto YOUTUBE, consente di accedere direttamente alla app Youtube.
20.Tasto PRIME VIDEO, consente di accedere direttamente alla app Prime Video.
21.Tasto FACEBOOK, consente di accedere direttamente alla app Facebook.
22.Tasto ,inriproduzionemultimedialeconsentedimettereinpausalaletturadiunle
audio/video in corso.
23.Tasto ,inriproduzionemultimedialeconsentediarrestarelaletturadiunleaudio/
video in corso.
24.Tasto ,inriproduzionemultimedialeconsentelafunzioneAvantiVeloceinletturale
audio/video.
25.Tasto , in riproduzione multimediale consente la funzione Indietro Veloce in lettura
leaudio/video.
26.TastoTEXT,consentedientrareousciredalTeletext.
27.Tasto EXIT, consente di uscire dalla funzione HBBTV.
28.Tasto ,inriproduzionemultimedialeconsentediselezionareilleprecedente.
29.Tasto SUB, consente di attivare e selezionare i sottotitoli di un programma, se disponibili,
in modalità DTV.
30.Tasto MTS, consente l’accesso al menu MULTI-AUDIO della TV digitale (DTV).
31.Tasto ,inriproduzionemultimedialeconsentediselezionareillesuccessivo.
ITALIANO

6
LTV 3209 SMART
7 INSTALLAZIONE E COLLEGAMENTI
7.1 ACCENSIONE
Collegare il cavo di alimentazione ad una presa elettrica; il TV si attiverà in modalità
stand-by (indicatore stand-by rosso).
Premere il tasto POWER sul televisore o del telecomando per accendere il TV(indica-
tore stand-by spento).
Per riattivare la modalità stand-by premere una seconda volta POWER sul televisore
o del telecomando (indicatore stand-by rosso).
Note:
Se il TV è privo di segnale, verrà attivata la modalità STANDBY dopo 10 minuti. Per
accendere nuovamente il TV premere il tasto POWER.
7.2 UTILIZZO CAM/CAM HD E Smart CARD
PerriceveresegnaliDTVcodicati(Payperview)sononecessariunmoduloCAMeuna
Smart Card fornita dal distributore del servizio. Questo TV supporta moduli CAM creati per
funzionare con lo standard DVB-T; rivolgersi al fornitore del servizio per il tipo di modulo
CAM corretto. Si prega di notare che una Smart Card può funzionare per un solo fornitore
diserviziequindisoloperunaspecicagammadicanali.
 InserireafondoilmoduloCAMspecicatocontenenteunaSmartCardnelvano
CommonInterfacepostosulancodelTVseguendoleappositeguide.Seilmodulo
CAMnonsiinseriscecorrettamentesignicacheèstatoinseritonelversoerrato.
Nota: Non forzare l’inserimento per non danneggiare l’alloggiamento del modulo CAM.
 PrerimuovereilmoduloCAMèsufcienteestrarlodalvanoCommonInterface.
Note: Spegnere il TV LCD prima di inserire o rimuovere un modulo CAM.
Al primo inserimento della CAM e/o della Smart Card occorre attendere diversi secondi
prima della visione.
Inserendo o rimuovendo il modulo CAM mentre l’apparecchio è acceso, si può danneggiare
il modulo CAM o la Smart Card.
Non inserire e rimuovere spesso il modulo CAM dall’apparecchio, si potrebbero provocare
danni ai connettori.
Dopo aver inserito una Card, lasciarla sempre nel vano. Non rimuoverla dal terminale se
non viene richiesto. Per esempio, la Card deve essere nel vano quando il fornitore del
servizio necessita scaricare nuove informazioni sulla Smart Card.
Una volta confermato l’acquisto di un evento occorre attendere diversi secondi prima della
visione.
Il modulo CAM non è supportato in tutti i paesi. Vericare con il proprio rivenditore
autorizzato.
I moduli CAM e le Smart Card non sono disponibili da TREVI nè di serie nè come accessori
opzionali.
AVVERTENZA: In ragione della continua evoluzione delle tecnologie di trasmissione
Digitali, TREVI non garantisce la totale compatibilità della connessione Common Interface
per tutti i sistemi di trasmissione.
ITALIANO

7
LTV 3209 SMART
7.3 COLLEGAMENTO ALL’ANTENNA TV E ALLA PARABOLA SATELLITARE
Collegare il cavo d’antenna 75 ohm all’ingresso antenna TV (ANT) posto sul retro del TV.
Collegare il cavo satellitare all’ingresso parabola satellite (SAT) posto sul retro del TV.
7.4 COLLEGAMENTO TRAMITE CAVO HDMI
Collegare l’uscita HDMI del dispositivo audio/video (Lettore Mpeg4-DVD/Lettore Blue
Ray/Telecamera,...) tramite un cavo HDMI (non incluso) a uno degli ingressi HDMI posti
sulancodelTV.
ITALIANO
HDMI
SATANT
LED COLOR TV
11
1.3. Keys And Interfaces
Thedesignandspecicationtakesactualproductsasthestandard.
6
7
8
12
11
9 10
13 14 15 16
5
3
4
3
12
VGA
R
CVBSL
CVBS IN RF IN(S/S2)
RF IN(T/T2)
COAX IAL
1
2 3
USB
(ARC)
CI
1. Remotesensorwindow
2. Powerindicator
3. Speaker
4. Powerpluginput
5. ETHERNET
6. VGA
7. AVinput
8. RFIN(S/S2)
9. RFIN(T/T2)
10. COAXIAL
11. CIinput
12. HDMI1(ARC)
13. HDMI2
14. HDMI3
15. USB
16. EARPHONEoutput
LED COLOR TV
11
1.3. Keys And Interfaces
Thedesignandspecicationtakesactualproductsasthestandard.
6
7
8
12
11
9 10
13 14 15 16
5
3
4
3
12
VGA
R
CVBSL
CVBS IN
RF IN(S/S2)
RF IN(T/T2) COAX IAL
1
2 3
USB
(ARC)
CI
1. Remotesensorwindow
2. Powerindicator
3. Speaker
4. Powerpluginput
5. ETHERNET
6. VGA
7. AVinput
8. RFIN(S/S2)
9. RFIN(T/T2)
10. COAXIAL
11. CIinput
12. HDMI1(ARC)
13. HDMI2
14. HDMI3
15. USB
16. EARPHONEoutput
LED COLOR TV
11
1.3. Keys And Interfaces
Thedesignandspecicationtakesactualproductsasthestandard.
6
7
8
12
11
9 10
13 14 15 16
5
3
4
3
12
VGA
R
CVBSL
CVBS IN RF IN(S/S2)RF IN(T/T2) COAX IAL
1
2 3
USB
(ARC)
CI
1. Remotesensorwindow
2. Powerindicator
3. Speaker
4. Powerpluginput
5. ETHERNET
6. VGA
7. AVinput
8. RFIN(S/S2)
9. RFIN(T/T2)
10. COAXIAL
11. CIinput
12. HDMI1(ARC)
13. HDMI2
14. HDMI3
15. USB
16. EARPHONEoutput

8
LTV 3209 SMART
7.6 COLLEGAMENTO TRAMITE CAVO VGA / JACK AUDIO
Collegarel’uscitaVGA-RGBdelcomputertramiteuncavoVGA(non incluso) all’ingresso
VGA posto sul retro del TV, e l’uscita audio del computer tramite un cavo jack/RCA (non
incluso) all’ingresso AV posto sul retro del TV.
Collegamento
RCA A/V
ITALIANO
A/V
7.5 COLLEGAMENTO TRAMITE CAVO RCA A/V
A/V: Collegare l’uscita A/V del dispositivo (Lettore Mpeg4-DVD/Videoregistratore/Tele-
camera,...) tramite un cavo RCA (non incluso) agli ingresso AV posto sul retro del TV.
Assicurarsi di rispettare i colori relativi alle varie sorgenti: giallo per il video, bianco per
il canale audio sinistro e rosso per il canale audio destro.
VGA A/V
LED COLOR TV
11
1.3. Keys And Interfaces Thedesignandspecicationtakesactualproductsasthestandard.
6
7
8
12
11
9 10
13 14 15 16
5
3
4
3
12
VGA
R
CVBSL
CVBS IN RF IN(S/S2)RF IN(T/T2) COAX IAL
1
2
3
USB
(ARC)
CI
1. Remotesensorwindow 2. Powerindicator 3. Speaker 4. Powerpluginput 5. ETHERNET 6. VGA 7. AVinput 8. RFIN(S/S2) 9. RFIN(T/T2) 10. COAXIAL
11. CIinput 12. HDMI1(ARC) 13. HDMI2 14. HDMI3 15. USB 16. EARPHONEoutput
LED COLOR TV
11
1.3. Keys And Interfaces
Thedesignandspecicationtakesactualproductsasthestandard.
6
7
8
12
11
9 10
13 14 15 16
5
3
4
3
12
VGA
R
CVBSL
CVBS IN RF IN(S/S2)RF IN(T/T2) COAX IAL
1
2 3
USB
(ARC)
CI
1. Remotesensorwindow
2. Powerindicator
3. Speaker
4. Powerpluginput
5. ETHERNET
6. VGA
7. AVinput
8. RFIN(S/S2)
9. RFIN(T/T2)
10. COAXIAL
11. CIinput
12. HDMI1(ARC)
13. HDMI2
14. HDMI3
15. USB
16. EARPHONEoutput
LED COLOR TV
11
1.3. Keys And Interfaces
Thedesignandspecicationtakesactualproductsasthestandard.
6
7
8
12
11
9 10
13 14 15 16
5
3
4
3
12
VGA
R
CVBS
L
CVBS IN RF IN(S/S2)RF IN(T/T2) COAX IAL
1
2 3
USB
(ARC)
CI
1. Remotesensorwindow
2. Powerindicator
3. Speaker
4. Powerpluginput
5. ETHERNET
6. VGA
7. AVinput
8. RFIN(S/S2)
9. RFIN(T/T2)
10. COAXIAL
11. CIinput
12. HDMI1(ARC)
13. HDMI2
14. HDMI3
15. USB
16. EARPHONEoutput

9
LTV 3209 SMART
8 OPERAZIONI PRELIMINARI DTV
Alla prima accensione occorre impostare i parametri di base del TV.
Premere il tasto perscorrerelepaginedicongurazioneeiltastoOKperconfermare.
Impostare nell’ordine: lingua del menu, paese in cui si effettua la scansione dei canali,
ilfusoorario,retecablataowireless,modalitàCasa(Home)oNegozio(Store),ela
prima sorgente da visualizzare.
SelezionandolasorgenteDTVverrà richiesto di effettuarela scansione dei canali digitali.
Alla voce TIPO DI ANTENNA selezionare ARIA/ETERE per i canali terrestri o SATEL-
LITE per i canali satellitari.
9 TELEVISIONE DIGITALE TERRESTRE
9.1 RICERCA AUTOMATICA DEI CANALI
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione noaselezionarelavoceCANALEepremereil
tasto OK.
Premere i tasti di navigazione noaselezionarelavoceTIPODIANTENNAe
tramite il tasto selezionare ARIA/ETERE.
Premere i tasti di navigazione noaselezionarelavoceSCANSIONEepremere
il tasto .
Premere i tasti di navigazione noaselezionarelavoceSCANSIONEAUTOMA-
TICA e premere il tasto .
LCN: attivare o disattivare la funzione LCN per il digitale terrestre (di fabbrica è attivato).
Selezionare AVVIA SCANSIONE e premere il tasto OK per avviare la scansione auto-
matica dei canali.
10 TELEVISIONE DIGITALE SATELLITARE
10.1 RICERCA AUTOMATICA DEI CANALI
Premere il tasto MENU per entrare nel MENU PRINCIPALE.
Premere i tasti di navigazione noaselezionarelavoceCANALEepremereil
tasto OK.
Premere i tasti di navigazione noaselezionarelavoceTIPODIANTENNAe
tramite il tasto selezionare SATELLITE.
Premere i tasti di navigazione noaselezionarelavoceSCANSIONEepremere
il tasto .
MODALITÀ SCANSIONE SATELLITE: selezionare tra Cieco (Blind Scan), Predenito
(Default) e Rete (Network).
TIPO DI CANALE: premere i tasti di navigazione  per attivare o disattivare la scan-
sione dei canali criptati.
TIPO DI SERVIZIO: premere i tasti di navigazione  per selezionare il tipo di canale,
se solo TV, solo Radio o entrambi.
AGGIUNGERE UN LNB: premere i tasti di navigazione  per selezionare il satellite
su cui effettuare la scansione. Una volta selezionato il satellite, premere il tasto EXIT
per tornare indietro.
Note: per sintonizzare i canali nazionali di maggiore interesse occorre selezionare il
satellite 13.0E Hot Bird.
È possibile selezionare più di 1 Satellite/LNB.
AVVIA SINTONIZZAZIONE AUTOMATICA SU TUTTI GLI LNB: premere il tasto per
avviare la scansione.
RIPRISTINO IMPOSTAZIONI DI FABBRICA: consente di resettare la lista dei canali
satellitari e delle impostazioni di scansione.
ITALIANO

10
LTV 3209 SMART
Una volta avviata la scansione automatica dei canali verranno memorizzati in maniera
progressiva tutti i canali TV disponibili; l’operazione richiede alcuni minuti.
È possibile terminare la scansione dei canali digitali premendo il tasto EXIT.
Nota: Se il TV visualizza il messaggio NESSUN SEGNALE signica che non riceve segnale,
occorre quindi vericare il cavo o l’impianto d’antenna. Se entro 15 minuti non verrà
eseguita nessuna operazione il TV si spegnerà automaticamente.
10.2 RICERCA PER NOME DEI CANALI MEMORIZZATI E INSERIMENTO NELLA
LISTA DEI PREFERITI
Vistalaquantitàdicanaliricevuticonilsistemasatellitare,potrebberisultaredifcoltoso
sintonizzarsi sui canali più conosciuti. Per ovviare a ciò è consigliabile inserire i canali in
una lista di canali preferiti che si andrà a consultare successivamente.
RICERCA PER NOME
Premere il tasto OK. Verrà visualizzata la lista dei canali.
Premere i tasti di navigazione  per portarsi sul simbolo della lente di ingrandimento
e confermare con il tasto OK. Verrà visualizzata la tastiera virtuale.
Utilizzare i tasti di navigazione  per selezionare le lettere e/o i numeri che
compongono il nome del canale ed premere il tasto OK per confermare.
Una volta terminata l’immissione dei caratteri portarsi su √e confermare con il tasto
OK.
Premere il tasto per portarsi sulla lista dei canali con i soli caratteri immessi.
Premere i tasti di navigazione  per selezionare il canale desiderato e confermare
con il tasto OK.
INSERIMENTO CANALE NELLA LISTA DEI PREFERITI
Premere il tasto OK per visualizzare la lista dei canali.
Selezionare un canale tramite i tasti di navigazione  e premere il tasto MENU per
aprireilmenudimodica.
Premere i tasti di navigazione noaselezionarelavocePREFERITIeconfermare
con il tasto OK per inserirlo nella lista dei Favoriti. L’aggiunta del canale alla lista dei
Favoriti verrà confermato dalla presenza di un segno a forma di cuore. Per eliminare il
canale dalla lista dei Favoriti, effettuare il percorso inverso. L’eliminazione verrà con-
fermata dalla sparizione del segno a forma di cuore dalla lista.
 Premere il tasto BACK per uscire dalla lista dei canali.
Una volta inseriti i canali nella lista dei preferiti, premere il tasto OK per accedere alla
lista dei canali. Premere i tasti di navigazione  per selezionare la categoria Preferiti
e confermare .
Premere i tasti di navigazione  per selezionare il canale preferito e confermare con
il tasto OK.
11 VISUALIZZAZIONE CANALI MEMORIZZATI E REGOLAZIONE
VOLUME
Premere il tasto P+ per posizionarsi sul canale memorizzato successivo.
Premere il tasto P- per posizionarsi sul canale memorizzato precedente.
È possibile utilizzare anche il tastierino numerico; per cercare canali a doppia/tripla/qua-
drupla cifra, digitare i numeri che compongono il canale e attendere il cambio del canale.
Nelcasoilcambiocanalenonavvengasignicacheilcanaledigitatononesiste.
Premere i tasti V+ e V- del telecomando per aumentare/diminuire il volume del TV.
Premere il tasto MUTE per escludere momentaneamente l’audio, ripremerlo per
ripristinarlo.
ITALIANO
