Trevi HONOLULU LGMF8020 User manual

POUR TOUTE ASSISTANCE,
CONTACTEZ VOTRE DÉTAILLANT.
For assistance, contact your retailer.
Fabriqué en Chine / Made in China
PAVILLON
HONOLULU 10'X 10'
10′ x 10′ Honolulu Pavilion
Modèle / Model: LGMF8020
GUIDE D’ASSEMBLAGE
Assembly Instructions

Guide d’assemblage pavillon Honolulu 10′ X 10′ / 10′ X 10′ Honolulu Pavilion Assembly Instructions 2
PRÉASSEMBLAGE  PREASSEMBLY

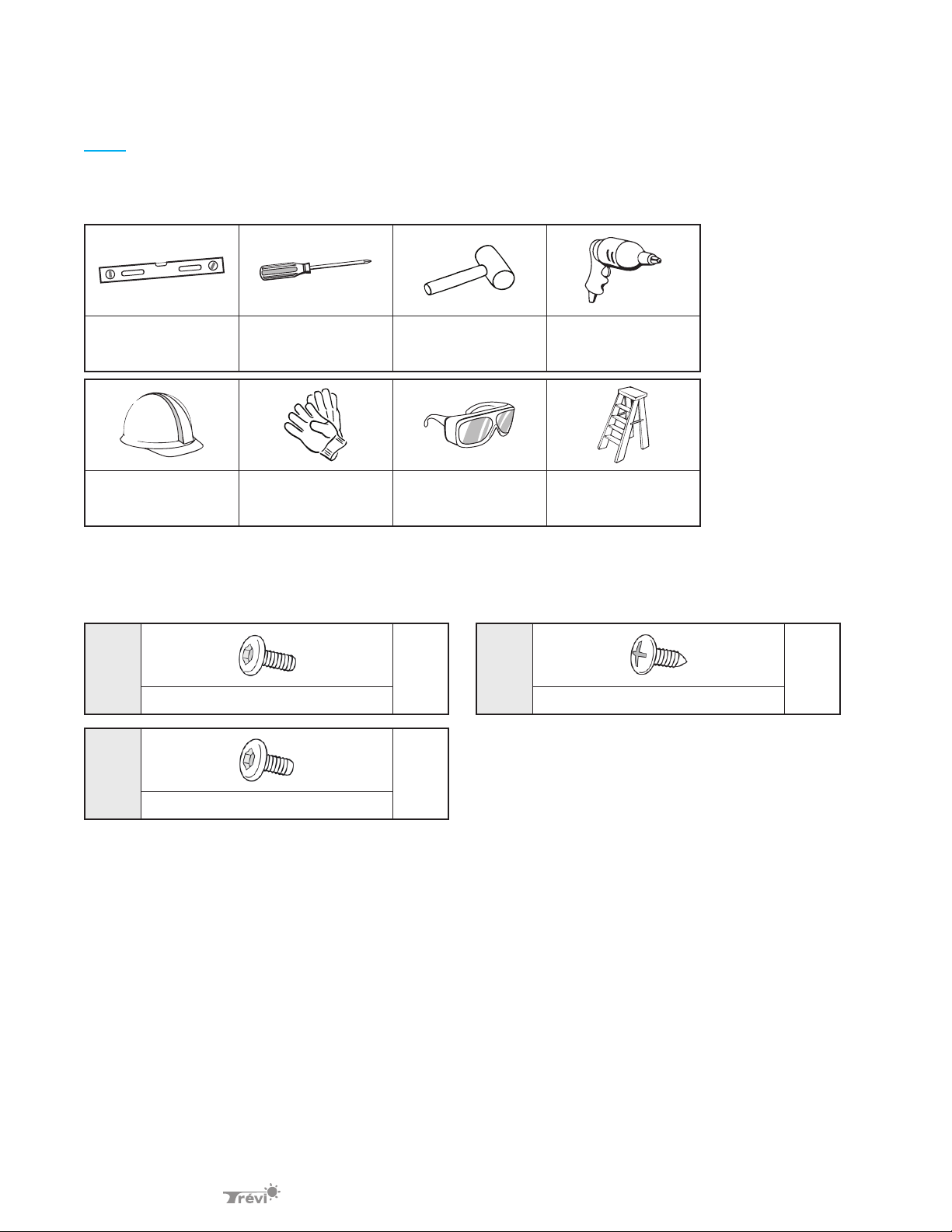

Outils requis (Non inclus à l’intérieur des boîtes) / Tools required (Not included in boxes)
Niveau
Level
Tournevis étoile
Phillips screw driver
Maillet en caoutchouc
Rubber mallet
Perceuse
Drill
Casque de sécurité
Safety hat
Gants
Gloves
Lunettes de sécurité
Safety goggles
Escabeau
Step ladder
Trousse de quincaillerie incluse / Hardware package included
#1 x 117 #2 x 24
M6 x 12 ST5 x 16
#3 x 4
M5 x 10

Guide d’assemblage pavillon Honolulu 10′ X 10′ / 10′ X 10′ Honolulu Pavilion Assembly Instructions 3
A
Montant / Column
x 4 B
Base
x 4
C
Moulure / Crossbeam
x 4 C1
Moulure / Crossbeam
x 4
D
Barre de toit / Roof Bar
x 4 E
Barre de toit / Roof Bar
x 4
F1
Barre de renfort / Support Bar
x 4 F2
Barre de renfort / Support Bar
x 4
G1
Baguette de nition / Finishing End Bar
x 4 G2
Baguette de nition / Finishing End Bar
x 4
H1 Support de coin
Corner Bracket
x 4 H2 Support de coin
Corner Bracket
x 4 J Bouchon
Stopper
x 4
KCouvre-coin
Corner Gap Cover
x 4 K1 Cache-joint
Cover Plate
x 4 L Connecteur
de toit
Roof Connector
x 1
MConnecteur
de toit
Roof Connector
x 1 N Embout de nition
Cover Plate
x 4 P Embout de nition
Cover Plate
x 4
Q1
Panneau de toit
Roof Panel
x 4 Q2
Panneau de toit
Roof Panel
x 4
R1
Panneau de toit
Roof Panel
x 4 R2
Panneau de toit
Roof Panel
x 4
T
Moustiquaire
Mosquito Net
x 4
SRemplisseur
Filler
x 8 V Crochet
Hook
x 49 X Clé Allen
Allen Key
x 1
PRÉASSEMBLAGE  PREASSEMBLY
Liste des pièces (1) / Parts list (1)

Guide d’assemblage pavillon Honolulu 10′ X 10′ / 10′ X 10′ Honolulu Pavilion Assembly Instructions 4
ASSEMBLAGE  ASSEMBLY

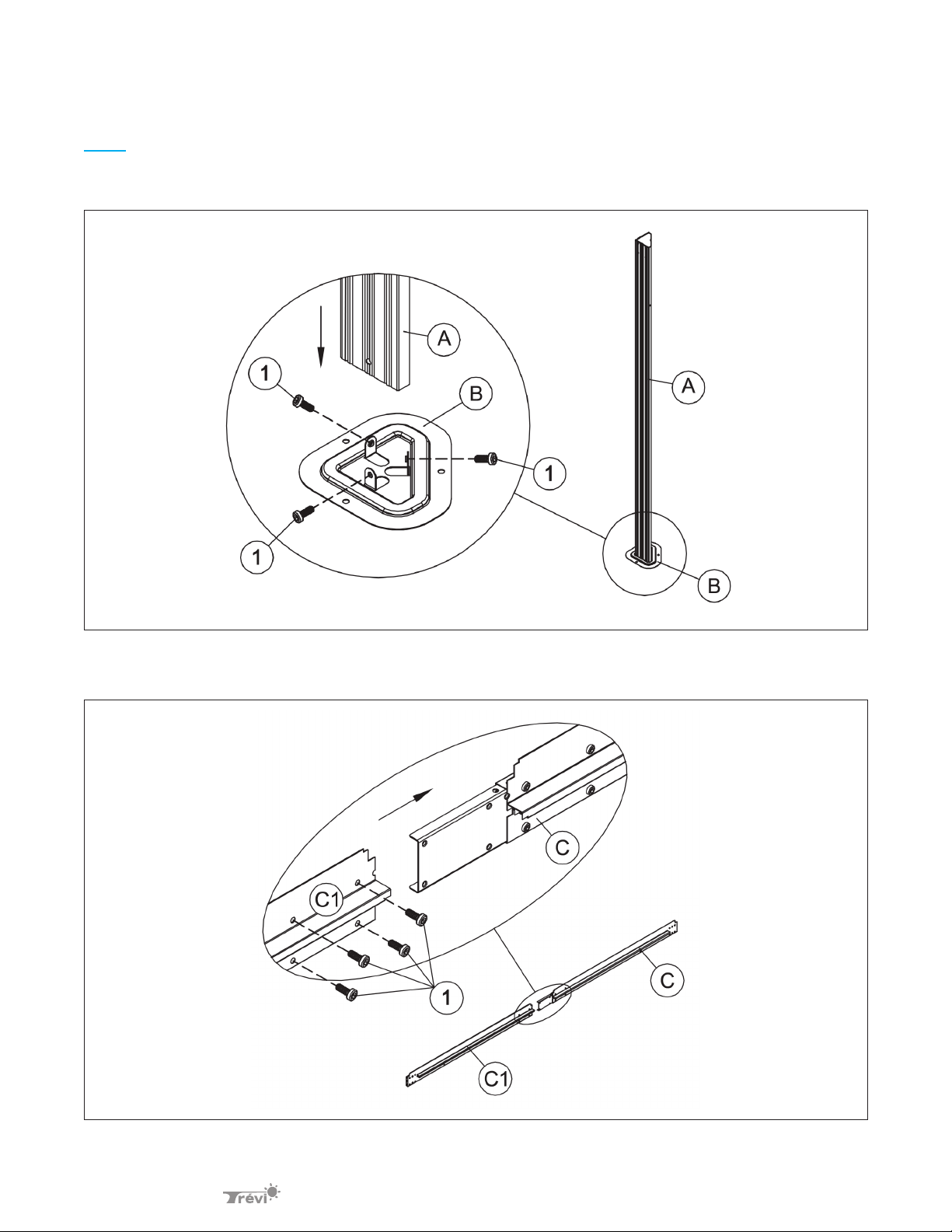

Étape 1 : Connexion des bases / Step 1: Connecting the Bases
Étape 2 : Assemblage des moulures / Step 2: Assembling the Crossbeams

Guide d’assemblage pavillon Honolulu 10′ X 10′ / 10′ X 10′ Honolulu Pavilion Assembly Instructions 5
ASSEMBLAGE  ASSEMBLY

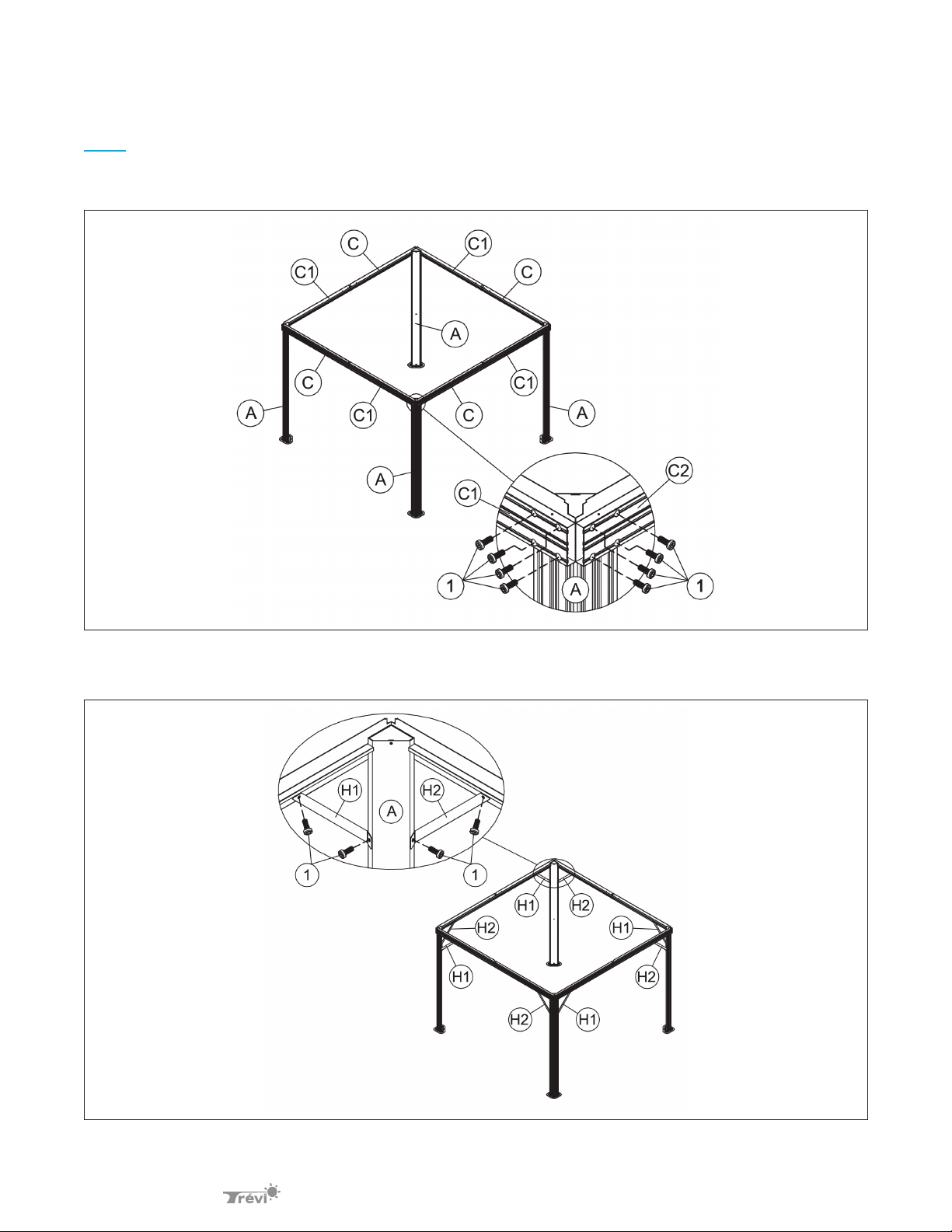

Étape 3 : Assemblage de la structure / Step 3: Assembling the Structure
Étape 4 : Connexion des supports de coin / Step 4: Connecting the Corner Brackets

Guide d’assemblage pavillon Honolulu 10′ X 10′ / 10′ X 10′ Honolulu Pavilion Assembly Instructions 6
ASSEMBLAGE  ASSEMBLY
Étape 5 : Connexion des cache-joints et des couvre-coins
Step 5: Connecting the Gap Covers and Corner Covers
Insérer 12 crochets (V) dans les rails de l’intérieur des moulures (C+C1) vers l’intérieur tel qu’illustré.
*NOTE : Si vous envisagez l’achat d’un ensemble de rideaux, suivez les instructions à la page 16.
Insert 12 hooks (V) into the inside track of each crossbeam (C+C1) facing inward and 14 hooks (V) into the inside
track of each crossbeam (C2+C3) facing inward as illustrated. *NOTE: If you intend on purchasing a set of
curtains, follow the instructions on page 16.

Guide d’assemblage pavillon Honolulu 10′ X 10′ / 10′ X 10′ Honolulu Pavilion Assembly Instructions 7
ASSEMBLAGE  ASSEMBLY
Étape 6 : Assemblage des baguettes de toit / Step 3: Assembling the Roof Bars

Guide d’assemblage pavillon Honolulu 10′ X 10′ / 10′ X 10′ Honolulu Pavilion Assembly Instructions 8
ASSEMBLAGE  ASSEMBLY
Étape 7 : Assemblage des baguettes de toit (2) / Step 7: Assembling the Roof Bars (2)

Guide d’assemblage pavillon Honolulu 10′ X 10′ / 10′ X 10′ Honolulu Pavilion Assembly Instructions 9
ASSEMBLAGE  ASSEMBLY
Étape 8 : Connexion du connecteur de toit supérieur / Step 8: Attaching the Upper Roof Connector

Guide d’assemblage pavillon Honolulu 10′ X 10′ / 10′ X 10′ Honolulu Pavilion Assembly Instructions 10
ASSEMBLAGE  ASSEMBLY

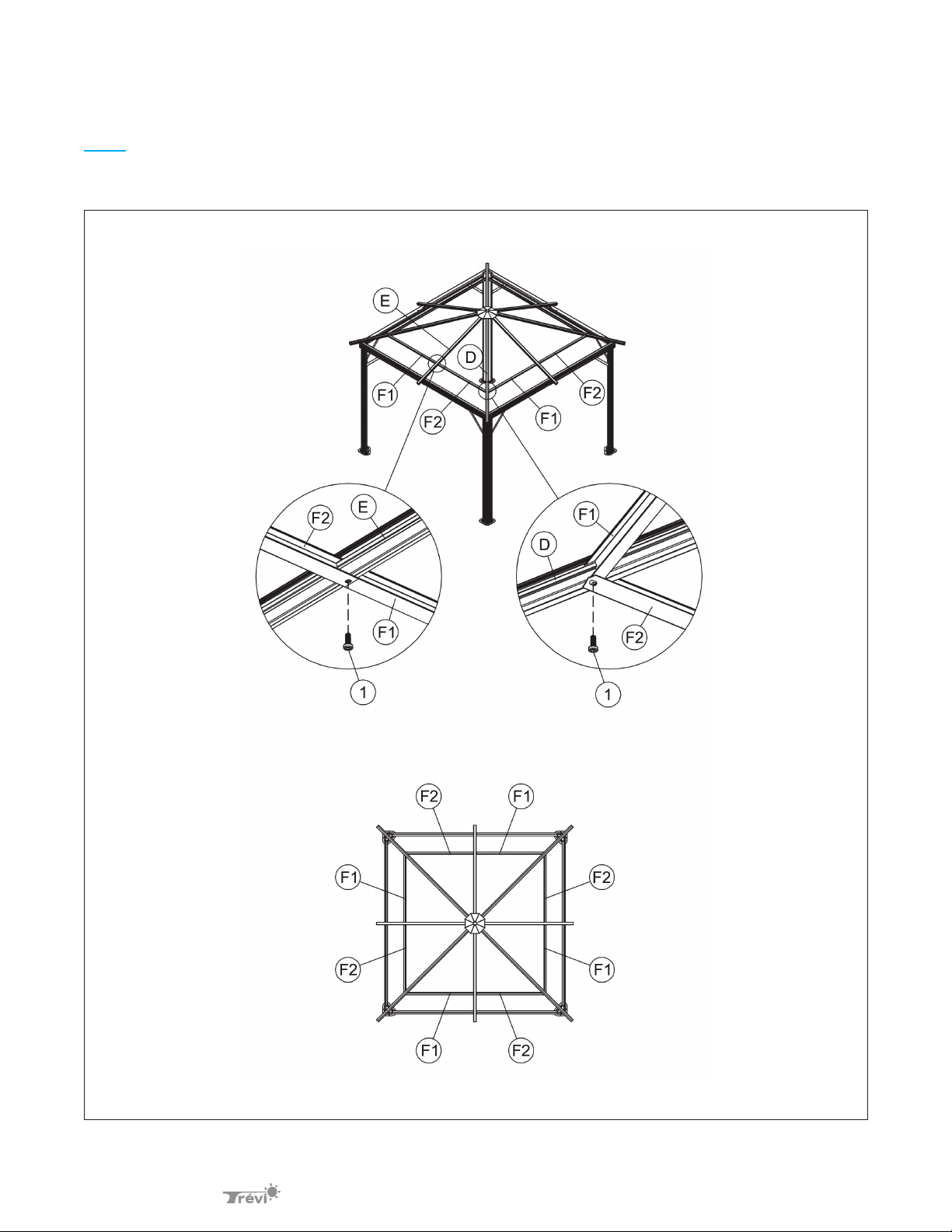

Étape 9 : Installation des barres de renfort / Step 9: Installing the support bars

Guide d’assemblage pavillon Honolulu 10′ X 10′ / 10′ X 10′ Honolulu Pavilion Assembly Instructions 11
ASSEMBLAGE  ASSEMBLY
Étape 10 : Installation des panneaux du toit / Step 10: Installing the Roof Panels

Guide d’assemblage pavillon Honolulu 10′ X 10′ / 10′ X 10′ Honolulu Pavilion Assembly Instructions 12
ASSEMBLAGE  ASSEMBLY
Étape 11 : Installation des panneaux du toit (2) / Step 11: Installing the Roof Panels (2)

Guide d’assemblage pavillon Honolulu 10′ X 10′ / 10′ X 10′ Honolulu Pavilion Assembly Instructions 13
ASSEMBLAGE  ASSEMBLY
Étape 12 : Installation des moustiquaires, rails intérieurs
Step 12: Installation of the Mosquito Netting, Inner Track
Installez les moustiquaires sur les rails en insérant les crochets dans chacun des oeillets. Assurez-vous que les
fermetures éclair se rencontrent au centre tel qu’illustré. Chaque section de moustiquaire et rideau comporte
une étiquette numérotée dans les coins supérieurs [1]. Assurez-vous que les numéros se suivent en séquence
(1-1; 2-2; 3-3; 4-4). Les moustiquaires et rideaux doivent être installés selon l’illustration cidessous.
Install the mosquito netting by inserting the hooks into each eyelet. Make sure that the zippers meet at the
center as illustrated. Every mosquito netting and curtain section has a numbered tag at the top [1].
Ensure the numbers at the top align in sequence (1-1; 2-2; 3-3; 4-4) as per the illustration below.

Guide d’assemblage pavillon Honolulu 10′ X 10′ / 10′ X 10′ Honolulu Pavilion Assembly Instructions 14
ASSEMBLAGE  ASSEMBLY
Étape 13 : Ancrage du pavillon
Step 13: Anchoring the Pavilion
IMPORTANT : Le pavillon doit être ancré à un placher de bois ou de béton en utilisant les vis appropriées à
chaque type de plancher. Les clous de camping ne peuvent pas être utilisés comme ancrage permanent, sinon,
la garantie sera alors annulée.
IMPORTANT: The pavilion must be anchored to either wood, stone tiles, or concrete using appropriate anchors
to the type of floor on which it will be installed. Camp nails cannot be used for permanent anchoring. Failure to
do so will nullify the warranty.
ACCESSOIRES  ACCESSORIES
*INSTALLATION DES RIDEAUX / Rails extérieurs
Suivez ces diagrammes si vous avez acheté un ensemble de rideaux.
*INSTALLATION OF THE CURTAINS / Outer tracks
Follow these diagrams if you bought a set of curtains.
