Move Generator to
Safe Operating Location
1. Move generator outside to a flat, level
surface, in an area that will not accumulate
deadly exhaust gas. Engine exhaust contains
carbon monoxide, a poisonous gas that could
kill you in minutes. You CANNOT smell it, see
it, or taste it. Operate ONLY outside far away
from windows, doors and vents. Install carbon
monoxide alarms. DO NOT run this product
inside homes or garages, even if using fans or
opening doors and windows. 6
2. To reduce the risk of exhaust heat or exhaust
gases igniting nearby combustible material,
keep at least 5 feet (1.5 m) clearance on all
sides of generator, including overhead.
Start Generator
1. Make sure unit is on a level surface. Disconnect all electrical
loads from the generator.
2. Turn the fuel valve (P) to the ON (I) position. 7
3. Move choke lever (Q) to CHOKE ( ) position. 8
4. Push engine switch (R) to ON (I) position. 9
5. Pull starter rope handle (S) slowly until resistance is felt. Then
pull cord rapidly to overcome compression, prevent kickback,
and start engine. 9
6. Slowly move choke lever (Q) to RUN ( ) position as engine
warms. 8
7. If engine does not start, refer to operator’s manual for detailed
starting instructions.
Plug in Items to be Powered
1. Let engine stabilize and warm up for a few minutes after
starting.
2. Ensure the main circuit breaker (T) on the control panel is in
the ON position. 10
3. Plug in and turn on the desired 120 Volt (U) and/or 240 Volt
(V) AC, single phase, 60 Hz electrical loads. 10
NOTICE When plugging into the 120 Volt (U) GFCI receptacles,
plug items to be powered in sequence as shown. 10
NOTICE Exceeding generators wattage/amperage capacity can
damage generator and/or electrical devices connected to it. Refer
to Do Not Overload Generator section of Operator’s Manual.
Shut Down Generator
1. Turn OFF and unplug all electrical loads from generator
panel receptacles. NEVER start or stop engine with electrical
devices plugged in and turned ON.
2. Let engine run at no-load for several minutes to stabilize
internal temperatures of engine and generator.
3. Push engine switch (R) to OFF (0) position. 9
4. Move fuel valve (P) to OFF (0) position. 7
5. To prepare for storage, refer to Operator’s Manual.
Unpack Generator
1. Set the carton on a rigid, flat surface.
2. Remove everything from carton except generator.
3. Open carton completely by cutting each corner from top to
bottom.
4. Ensure you have all included items prior to assembly.
If items are damaged or missing, call 1-888-611-6708.
5. Leave generator on carton to install the wheels.
Attach Wheels and Support Leg
NOTICE Wheels and support leg must be attached prior to
adding any fuel.
1. Tip generator so that control panel end is down.
2. Slide axle (A) through holes in generator frame. 1
3. Slide a black nylon washer (B) over axle. 1
4. Slide a wheel (C) over axle. 1
NOTICE Be sure to install wheel with raised hub inboard.
5. Slide a washer (D) over axle. 1
6. Place an e-ring (E) in axle groove. 1
7. Install e-ring with pliers, squeezing from top of e-ring to bottom
of axle.
8. Repeat steps 3 through 7 to secure second wheel.
9. Line up holes in support leg (F) with holes in generator frame. 1
10. Attach support leg using two capscrews (G) and two hex nuts
(H). Tighten with 13 mm wrenches. 1
11. Repeat step 9 and 10 to secure second support leg.
12. Return generator to normal operating position (resting on
wheels and support legs).
Attach Boots to Circuit Breakers
1. Place the rubber boots (J) over each of the push-to-reset
circuit breakers (K) and screw on. Tighten by hand only. 2
Verify Engine Oil Level and Add Fuel
NOTICE Be sure you have attached wheels and support leg prior
to this step.
NOTICE DO NOT use unapproved gasoline such as E15 and
E85. DO NOT mix oil in gasoline or modify engine to run on
alternate fuels.
1. Move generator outdoors to a flat, level surface.
2. The generator engine is shipped from the factory filled with oil.
Before starting the engine, check oil level ( ). 3
3. Replace and fully tighten oil fill cap.
4. Clean area around fuel fill cap ( ), remove cap. 4
5. Slowly add unleaded gasoline (L) to fuel tank (M). Be careful
not to fill above the baffle (N). This allows adequate space for
fuel expansion as shown. 5
6. Replace fuel cap, and let any spilled fuel evaporate before
starting engine.
Items Included: Operator’s Manual (Not Shown)
© 2017 Briggs & Stratton Corporation. All rights reserved.
Every effort has been made to ensure that the information in this document is accurate and correct. However, we reserve the right to alter or otherwise improve the product and this document at any time without prior notice and without incurring obligation.
This generator is rated in accordance with CSA (Canadian Standards Association) standard C22.2 No. 100-04 (motors and generators) and PGMA (Portable Generator Manufacturers’ Association) standard PGMA G200 (Standard for Testing and Validating
Performance of Portable Generators).
Quick Setup Guide
Portable Generator
Have Questions?
Do not return to store. We can help.
Call Customer Service Toll-Free 1-888-611-6708
or vist our web site www.troybilt.com
6
E
X
H
A
U
S
T
(
C
O
)
Basement
Crawlspace
Garage
Attic
Entryway,
Porch
Only use OUTSIDE and
FAR AWAY from windows,
doors and vents.
Direct exhaust AWAY
from windows,
doors and vents.
DO NOT operate in any of the below locations
KEEP
FAR AWAY
Generator too
close to home and
exhaust directed
towards windows,
doors and vents.
CO Alarm
In Living Areas
E
X
H
A
U
S
T
(
C
O
)
80006135, Rev. B
38
Q
9
10
7
P
5
FUEL
TANK
L
M
N
R
S
4
U
T
V
1
2
3
4
1
E
D
C
A
B
G F H
2
JK
WARNING Failure to read and follow the
operator’s manual and all operating
instructions could result in death or
serious injury.
WARNING Engine exhaust contains carbon
monoxide, a poisonous gas that could kill
you in minutes.You CANNOT smell it, see
it, or taste it. Operate ONLY outside far
away from windows, doors and vents. Install carbon
monoxide alarms. DO NOT run this product inside
homes or garages, even if using fans or opening
doors and windows. Direct exhaust AWAY from
windows, doors, and vents.
WARNING Generator voltage could cause
electrical shock or burn resulting in
death or serious injury. DO NOT operate
under wet conditions.
WARNING Fuel and its vapors are extremely
flammable and explosive which could
cause burns, fire or explosion resulting
in death or serious injury. Turn generator
engine OFF and let it cool at least 2 minutes before
removing fuel cap. Let spilled fuel evaporate
before starting engine. Always allow space for fuel
expansion.
WARNING Hot exhaust and reflective exhaust
gases could cause burns and fires
resulting in death or serious injury. Keep
at least 5 ft. (1.5 m) clearance from any
combustibles or structures, including overhead.
CAUTION E-rings could cause eye injury. E-rings could
spring back and become airborne when installing or
removing, resulting in moderate injury. Always wear
eye protection when installing/removing e-rings.
WARNING Damaged or overloaded electrical cords could
overheat, arc, and burn resulting in death or serious injury.
ONLY use cords rated for your loads. Follow all safeties on
electrical cords. Inspect cord sets before each use.
You Will Need:
• Utility knife • Pliers • Two 13 mm wrenches • Safety glasses
• Unleaded fuel • Carbon monoxide (CO) alarm(s)

Not for
Reproduction
Colocación del generador en una
posición segura para su uso
1. Coloque la generador a la intemperie en una
zona en donde no se acumulen gases de
escape mortales. Los gases del escape del
motor contienen monóxido de carbono, un
gas venenoso que podría matarlo en minutos.
NO tiene olor, color ni sabor. Opere SOLO
a la intemperie lejos de ventanas, puertas y
ventilaciones. Instale alarmas para detectar
monóxido de carbono. No haga funcionar este
producto dentro de casas o garajes aunque
utilice ventiladores o mantenga puertas y
ventanas abiertas. 6
2. Para reducir el riesgo de que el calor y los
gases de escape inflamen los materiales
combustibles cercanos, deje un espacio
mínimo de 1.5 m (5 pies) alrededor del
generador, incluida la parte superior.
Puesta en marcha del generador
1. Asegúrese de que la unidad está en una superficie plana.
Desconecte todas las cargas eléctricas del generador.
2. Gire la válvula del combustible (P) a la posición ON (I). 7
3. Mueva la palanca de control del estrangulador (Q) a la
posición CHOKE (Estrangular) ( ). 8
4. Sitúe el interruptor del motor (R) en la posición ON (I). 9
5. Tire lentamente del asa (S) de la cuerda del arrancador hasta
sentir una resistencia. A continuación, tire rápidamente de
ella para vencer la compresión, evitar el retroceso y arrancar
el motor. 9
6. Mueva lentamente la palanca del estranguladora (Q) hacia la
posición RUN ( ) a medida que el motor se caliente. 8
7. Si el motor no comienza, consulte las instrucciones detalladas
de arranque en el manual del operario.
Conexión de cargas eléctricas
1. Deje que el motor se estabilice y se caliente por dos minutos
después del arranque.
2. Asegúrese de que el disyuntor basculante (T) esté en la posición
ON (I). 10
3. Enchúfelo y encienda la carga eléctrica deseada (120 V (U)
y/o 240 V (V) CA, monofásico, 60 Hz.). 10
AVISO Si conecta aparatos a las tomas GFCI de 120 V (U),
hágalo en la secuencia que se muestra a continuación. 10
AVISO El sobrepasar la capacidad del amperaje y vataje del
generador, puede dañar al generador y los aparatos eléctricos
conectados al mismo. Consulte la sección No sobrecarque el
generador del Manual de Operarario.
Parada del motor
1. Apague y desconecte todas las cargas eléctricas de los
tomacorrientes del panel del generador. NUNCA de arranque
o detenga el motor con todos los dispositivos eléctricos
conectados y encendidos.
2. Deje que el motor funcione sin cargas por algunos minutos
para estabilizar las temperaturas internas del motor y el
generador.
3. Mueva el interruptor del motor (R) a la posición OFF (0). 9
4. Gire la válvula del combustible (P) a la posición OFF (0). 7
5. Para preparar el equipo antes de guardarlo, consulte el
Manual del Operario.
Elementos incluidos: Manual del operario (no se muestra)
Desembalaje del generador
1. Coloque la caja de cartón en una superficie rígida y plana.
2. Saque todo el contenido de la caja de cartón, a excepción del
generador.
3. Abra completamente la caja de cartón cortando cada una de
sus esquinas de arriba abajo.
4. Antes de iniciar el montaje compruebe que no falta ninguno
de los elementos incluidos. Si hay artículos dañados o falta
alguno, llame al 1-888-611-6708.
5. Mantenga el generador sobre el cartón para instalar el juego de
ruedas.
Instale las ruedas y conecte la pata
de apoyo
AVISO Las ruedas y la patas de apoyo deben fijarse antes de
añadir combustible.
1. Dele la vuelta al generador de forma que el fin del panel del
control quede abajo.
2. Deslice el eje (A) a través del orificios el armazón del
generador. 1
3. Deslice el arandela de nylon negro (B) por encima de eje. 1
4. Deslice una rueda (C) por encima de eje. 1
AVISO Compruebe que instala la rueda con el cubo elevado
hacia el interior.
5. Deslice el arandela plana (D) por encima de eje. 1
6. Coloque un anillo-en E (E) en la ranura del eje. 1
7. Para ello, apriete con unas pinzas desde la parte superior del
anillo-en E hacia la parte inferior del eje.
8. Repita los pasos del 3 al 7 para asegurar la segunda rueda.
9. Haga coincidir los orificios de la pata de apoyo (F) con los del
armazón del generador. 1
10. Monte la pata de apoyo usando dos tornillos de cabeza (G) y dos
tuercas hexagonales (H). Apriete con la llaves de 13 mm. 1
11. Repita los pasos del 9 y 10 para asegurar la segunda pata de
apoyo.
12. Vuelva a colocar el generador en la posición normal de
funcionamiento (apoyado en las ruedas y patas de apoyo).
Fije las cubiertas a los disyuntores
1. Coloque las cubiertas de goma (J) sobre cada uno de los
disyuntores de rearme por presión (K) y enrósquelas. Apriete a
mano solamente. 2
Comprobar el nivel de aceite del
motor y agregue combustible
AVISO Cerciórese de haber fijado las ruedas y la pata de apoyo
antes de realizar este paso.
AVISO NO utilice gasolina no aprobada, como E15 y E85. NO
mezcle aceite con gasolina ni modifique el motor para hacerlo
funcionar con otros combustibles.
1. Sitúe el generador en el exterior, en una superficie plana
y nivelada.
2. El generador sale de fábrica relleno de aceite. Antes de
arrancar el motor, compruebe el nivel de aceite ( ). 3
3. Vuelva a colocar el tapón y apriételo firmemente.
4. Limpie el área alrededor de la tapa de llenado del combustible
( ), retire la tapa. 4
5. Añada lentamente combustible sin plomo (L) al tanque
de combustible (M). Tenga cuidado de que el nivel de
combustible no rebase el límite (N). Esto permite dejar el
espacio adecuado para que el combustible se expanda como
se muestra. 5
6. Instale la tapa del tanque de combustible y la espera para
algún combustible rociado para evaporar.
¿Tiene Preguntas?
No vuelva a la tienda. Podemos ayudarle.
Llame gratuitamente al departamento de servicio al
cliente, 1-888-611-6708
o visite nuestro sitio web, www.troybilt.com
E
S
C
A
P
E
(
C
O
)
Sótano
Espacio de acceso
Alarma de CO
en áreas de vivienda
Opere sólo a la INTEMPERIE
y LEJOS de ventanas,
puertas y ventilaciones.
Dirija el tubo de escape
LEJOS de ventanas, puertas
y conductos de ventilación.
NO ponga el generador en funcionamiento
en ninguna de las abajo ubicaciones
MANTÉNGALO
ALEJADO
El generador está
muy cerca a la
casa y el tubo de
escape dirigido
hacia ventanas,
puertas y
ventilaciones.
Cochera
Entra,
Porche
E
S
C
A
P
E
(
C
O
)
Ático
© 2017 Briggs & Stratton Corporation. Reservados todos los derechos.
Se ha realizado el máximo esfuerzo para reunir en este manual la información más precisa y actualizada. No obstante, nos reservamos el derecho de modificar, alterar o mejorar de cualquier otra forma el producto y este documento en cualquier momento y sin previo aviso.
Este generador está clasificado conforme a la norma C22.2 N.º 100-04 (motores y generadores) de la Asociación Canadiense de Normas (Canadian Standards Association, CSA) y la norma PGMA G200 (norma para la evaluación y validación del rendimiento de los generadores portátiles) de la Asociación de
Fabricantes de Generadores Portátiles (Portable Generator Manufacturers’ Association, PGMA).
6
1
E
D
C
A
B
G F H
3
2
JK
8
Q
7
P

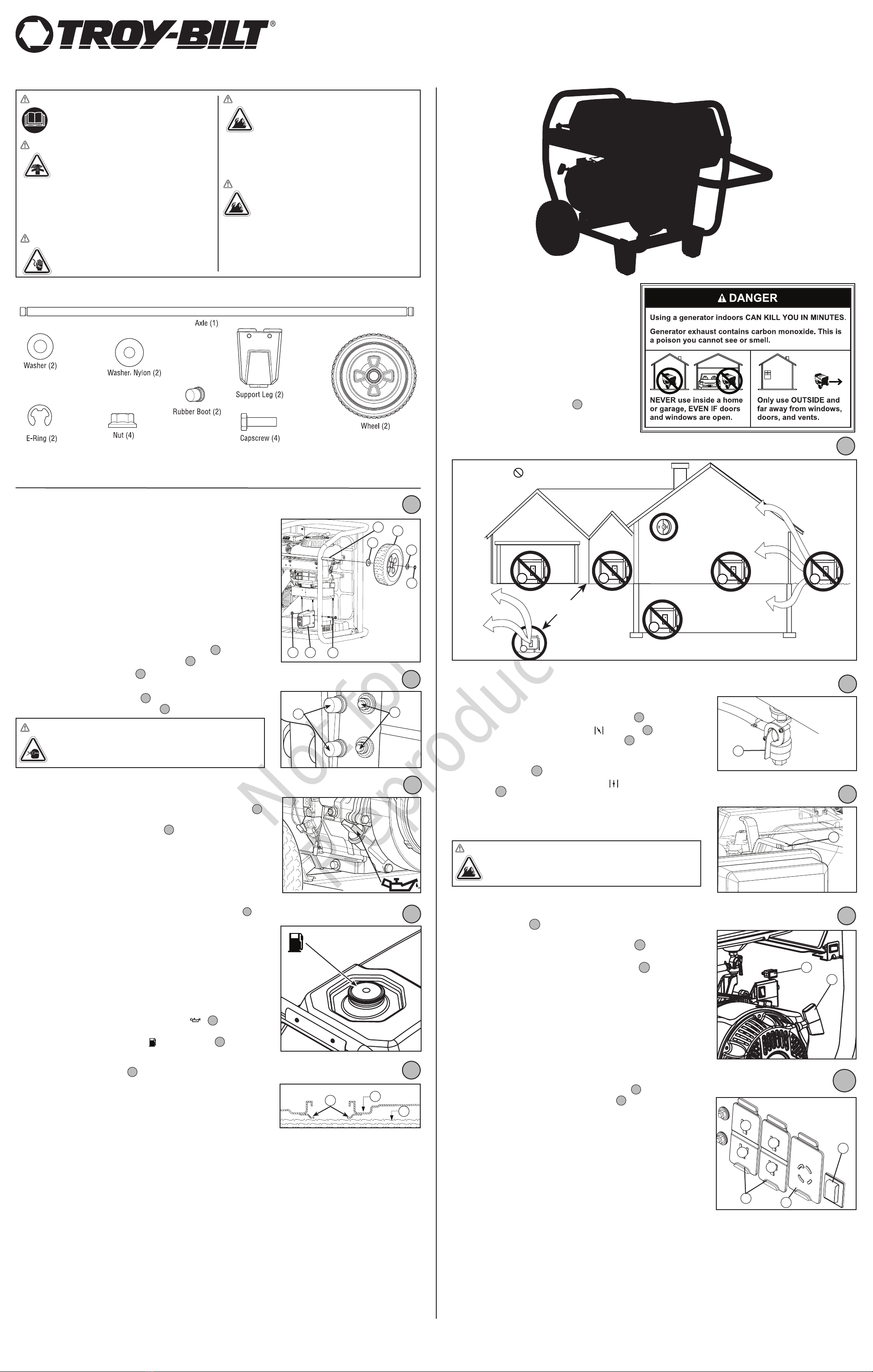

Guía de instalación rápida
Generador portátil
ADVERTENCIA Si no se leen y siguen las
indicaciones del manual del operario y
todas las instrucciones de uso, se pueden
producir lesiones graves o incluso la
muerte.
ADVERTENCIA Los gases del escape del
motor contienen monóxido de carbono,
un gas venenoso que podría matarlo en
minutos. NO tiene olor, color ni sabor.
Opere SOLO a la intemperie lejos de ventanas,
puertas y ventilaciones. Instale alarmas para
detectar monóxido de carbono. No haga funcionar
este producto dentro de casas o garajes aunque
utilice ventiladores o mantenga puertas y ventanas
abiertas. Dirija el tubo de escape LEJOS de
ventanas, puertas y conductos de ventilación.
ADVERTENCIA El voltaje del generador
podría provocar descargas eléctricas
o quemaduras, que pueden producir
lesiones graves o la muerte. NO utilice el
producto en condiciones de humedad.
ADVERTENCIA El combustible y sus vapores
son extremadamente inflamables y
explosivos, lo que podría provocar
quemaduras, incendios o explosiones;
así como lesiones graves o incluso la muerte.
DETENGA el motor del generador y déjelo enfriar
durante al menos 2 minutos antes de quitar el
tapón de combustible. Antes de poner en marcha
el motor, espere a que se evapore el combustible
que se haya podido derramar. Siempre deje
espacio que permita la expansión del combustible.
ADVERTENCIA Los gases de escape
calientes y el calor que reflejan estos
gases pueden provocar quemaduras e
incendios con lesiones graves o la muerte
como resultado. Deje un espacio mínimo de 1,5
m (5 pies) de cualquier combustible o estructura,
incluida la parte superior.
PRECAUCIÓN Las anillas en “e” podría provocar lesiones
oculares. Las anillas en “e” podrían salir disparadas
durante el montaje o el desmontaje, lo que puede tener
como resultado lesiones moderadas. Utilice siempre
protección ocular para montar o desmontar anillas en “e”.
ADVERTENCIA Los cables eléctricos dañados o
sobrecargados podrían sobrecalentarse y producir
arcos y quemaduras, lo que provocaría lesiones
graves o incluso la muerte. Utilice exclusivamente
cables regulados para las cargas aplicadas. Respete todas las
medidas de seguridad de los cables eléctricos. Examine los
juegos de cables antes de cada uso.
5
FUEL
TANK
L
M
N
4
9
10
R
S
U
T
V
1
2
3
4
Elementos que necesitará: (no incluidos))
• Navaja • Alicates • Dos Llaves de 13 mm • Gafas de seguridad
• Combustible sin plomo • Alarma(s) de monóxido de carbono (CO)
