Truper ROEL-20N User manual

Instructivo de
Lea este instructivo por completo
antes de usar la herramienta.
Rotomartillo
electroneumático
SDS Plus
ROEL-20N
Modelo Código
ROEL-20N
Este instructivo es para:
16762
Energía de
impacto
2Joules
Capacidad de
perforación en concreto
18 mm
ATENCIÓN
ESPAÑOL
ENGLISH
(11/16”)

Í ndice
2
Especificaciones técnicas
Requerimientos eléctricos
Advertencias generales de Seguridad
para herramientas eléctricas
Advertencias de Seguridad
para uso de taladros y rotomartillos

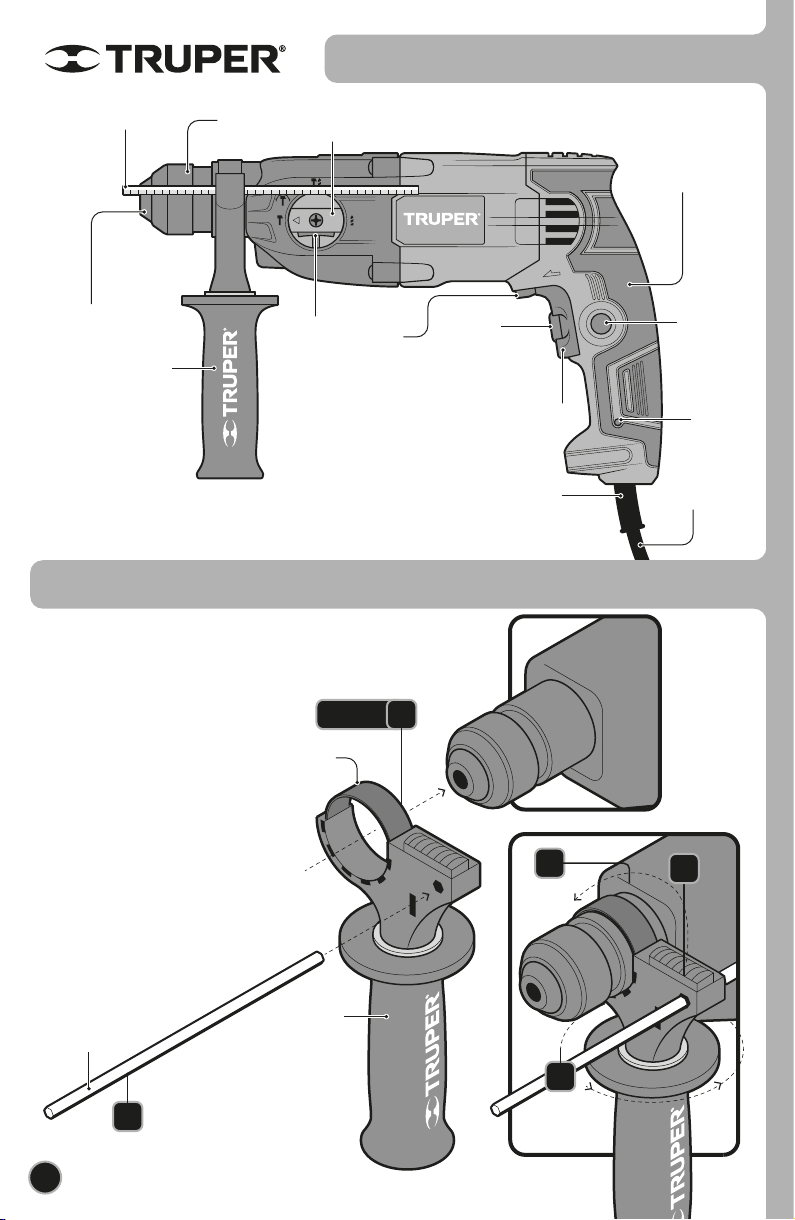

Partes
Ensamble
Puesta en marcha
Mantenimiento
Notas
Centros de Servicio Autorizados
Sucursales
Póliza de Garantía
3
3
4
5
6
6
7
9
9
10
12
12
ROEL-20N
Guarde este instructivo para futuras referencias.
Los gráficos de este instructivo son para
referencia, pueden variar del aspecto real de la
herramienta.
Para poder sacar el máximo
provecho de la herramienta,
alargar su vida útil, hacer válida
la garantía en caso de ser
necesario y evitar riesgos o
lesiones graves, es fundamental
leer este instructivo por
completo antes de usar la
herramienta.
ATENCIÓN
ESPAÑOL

3
ROEL-20N
16762
SDS Plus
Clase II IP20
Grado IP
60 Hz
Rotomartillo electroneumático SDS Plus
18 AWG x 2C con temperatura de aislamiento de 105 °C
650 W
Código
Descripción
Broquero
Tensión
Frecuencia
5,4 A
Corriente
Potencia
2 Joules
Energía de impacto
taladro: 0 - 2100 r/min | rotomartillo: 0 - 5510 golpes/min
Velocidad
Conductores
Aislamiento
El cable de alimentación tiene sujeta-cables tipo: Y
La clase de construcción de la herramienta es: Aislamiento reforzado.
La clase de aislamiento térmico de los devanados del motor: Clase F
120 V
Especificaciones técnicas
Requerimientos eléctricos
Concreto: 18 mm (11/16”) Metal: 13 mm (1/2”) Madera: 32 mm (1-1/4”)
Capacidad de perforación
50 min de trabajo por 20 min de descanso. Máximo 6 horas diarias.
Ciclo de trabajo
Si el cable de alimentación se daña, éste debe ser reemplazado por el fabricante o Centro de Servicio
Autorizado , con el fin de evitar algún riesgo de descarga o accidente considerable.
La construcción del aislamiento eléctrico de esta herramienta es alterado por salpicaduras o
derramamiento de líquidos durante su operación. No la exponga a la lluvia, líquidos y/o humedad.
Antes de obtener acceso a las terminales, todos los circuitos de alimentación deben ser desconectados.
ADVERTENCIA
ADVERTENCIA
Las herramientas de doble aislamiento y aislamiento
reforzado están equipadas con una clavija polarizada (una pata es más ancha que la
otra). Esta clavija cabe en cualquier enchufe polarizado y sólo puede conectarse de
una forma. Si la clavija no cabe en el enchufe, voltéelo. Si aún así no cabe, póngase
en contacto con un electricista calificado o instale un enchufe polarizado. No altere
la clavija en forma alguna. Ambos tipos de aislamiento eliminan la necesidad de un
cable de corriente de tres partes con conexión a tierra o de un sistema de corriente
eléctrica con conexión a tierra.
Al usar un cable de extensión, asegúrese de usar el calibre suficiente para transportar la corriente que
consumirá su herramienta. Un cable de un calibre inferior ocasionará caídas de tensión en la línea, teniendo como resultado
pérdida de potencia y sobrecalentamiento del motor. La siguiente tabla muestra el tamaño correcto que debe usarse
dependiendo de la longitud del cable y de la capacidad de amperes indicada en la placa de datos de la herramienta. Si tiene
dudas use el siguiente calibre más alto.
de 0 A hasta 10 A
de 10 A hasta 13 A
de 13 A hasta 15 A
de 15 A hasta 20 A
18 AWG(*)
16 AWG
14 AWG
8 AWG
16 AWG
14 AWG
12 AWG
6 AWG
3 (uno a tierra)
de 1,8 m a 15 m | mayor de 15 m
Capacidad en
Amperes Número de conductores Calibre de extensión
*Se permite utilizarlo siempre y cuando las extensiones mismas cuenten con un artefacto de protección contra sobrecorriente.
AWG = Calibre de alambre estadounidense (American Wire Gauge). Referencia: NMX-J-195-ANCE-2006
Al operar herramientas eléctricas en exteriores, utilice una extensión
aterrizada marcada como “Uso exterior” marca . Estas extensiones son
especiales para el uso en exteriores y reducen el riesgo de sufrir una descarga eléctrica.
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ESPAÑOL

4
Área de trabajo
Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas y obscuras son propensas a accidentes.
No maneje la herramienta en ambientes explosivos, como en
presencia de líquido, gas o polvo inflamable.
Las herramientas eléctricas producen chispas que pueden encender
material inflamable.
Mantenga alejados a los niños y curiosos cuando opere la
herramienta.
Las distracciones pueden hacer que pierda el control.
Seguridad eléctrica
La clavija de la herramienta debe coincidir con el tomacorrien-
te. Nunca modifique una clavija. No use ningún tipo de
adaptador para clavijas de herramientas puestas a tierra.
Clavijas modificadas y enchufes diferentes aumentan el riesgo de
choque eléctrico.
Evite el contacto del cuerpo con superficies puestas a tierra
como tuberías, radiadores, cocinas eléctricas y refrigeradores.
Hay un mayor riesgo de choque eléctrico si el cuerpo está puesto a tierra.
No exponga la herramienta a la lluvia o condiciones de humedad.
El agua que ingresa en la herramienta aumenta el riesgo de choque eléctrico.
No fuerce el cable. Nunca use el cable para transportar,
levantar o desconectar la herramienta. Mantenga el cable
lejos del calor, aceite, orillas afiladas o piezas en movimiento.
Los cables dañados o enredados aumentan el riesgo de choque eléctrico.
Cuando maneje una herramienta en exteriores, use una
extensión especial para uso en exteriores.
El uso de una extensión adecuada para exteriores reduce el riesgo de choque
eléctrico.
Si el uso de la herramienta en un lugar húmedo es inevitable,
use una alimentación protegida por un interruptor de circuito
de falla a tierra (GFCI).
El uso de un GFCI reduce el riesgo de choque eléctrico.
Seguridad personal
Esté alerta, vigile lo que está haciendo y use el sentido común
cuando maneje una herramienta. No la use si está cansado o
bajo la influencia de drogas, alcohol o medicamentos.
Un momento de distracción mientras maneja la herramienta puede
causar un daño personal.
Use equipo de seguridad. Use siempre protección para los ojos.
El uso de equipo de seguridad como lentes de seguridad, mascarilla antipolvo,
zapatos antideslizantes, casco y protección para los oídos en condiciones
apropiadas, reduce de manera significativa los daños personales.
Evite arranques accidentales. Asegúrese de que el interruptor
está en posición “apagado” antes de conectar a la fuente de
alimentación y/o a la batería o transportar la herramienta.
Transportar herramientas eléctricas con el dedo sobre el interruptor o
conectar herramientas eléctricas que tienen el interruptor en posición de
“encendido” puede causar accidentes.
Retire cualquier llave o herramienta de ajuste antes de arrancar
la herramienta eléctrica.
Las llaves o herramientas que quedan en las partes rotativas de la
herramienta pueden causar un daño personal.
No sobrepase su campo de acción. Mantenga ambos pies bien
asentados sobre el suelo y conserve el equilibrio en todo
momento.
Esto permite un mejor control de la herramienta en situaciones inesperadas.
Vista adecuadamente. No vista ropa suelta o joyas. Mantenga
su pelo, su ropa y guantes alejados de las piezas en
movimiento.
La ropa o el pelo sueltos o las joyas pueden quedar atrapados en las piezas en
movimiento.
En caso de contar con dispositivos de extracción y recolección
de polvo conectados a la herramienta, verifique sus conexiones
y úselos correctamente.
El uso de estos dispositivos reduce los riesgos relacionados con el polvo.
Uso y cuidados de la herramienta
No fuerce la herramienta. Use la herramienta adecuada para el
trabajo a realizar.
La herramienta adecuada hace un trabajo mejor y más seguro cuando
se usa al ritmo para el que fue diseñada.
No use la herramienta si el interruptor no funciona.
Cualquier herramienta eléctrica que no pueda encenderse o
apagarse es peligrosa y debe repararse antes de ser operada.
Desconecte la herramienta de la fuente de alimentación
y/o de la batería antes de efectuar cualquier ajuste,
cambiar accesorios o almacenarla.
Estas medidas reducen el riesgo de arrancar la herramienta
accidentalmente.
Almacene las herramientas fuera del alcance de los niños y no
permita su manejo por personas no familiarizadas con las
herramientas o con las instrucciones.
Las herramientas eléctricas son peligrosas en manos no entrenadas.
Déle mantenimiento a la herramienta. Compruebe que las
partes móviles no estén desalineadas o trabadas, que no
haya piezas rotas u otras condiciones que puedan afectar su
operación. Repare cualquier daño antes de usar la herramienta.
Muchos accidentes son causados por el escaso mantenimiento de las
herramientas.
Mantenga los accesorios de corte afilados y limpios.
Los accesorios de corte en buenas condiciones son menos probables de
trabarse y más fáciles de controlar.
Use la herramienta, sus componentes y accesorios de acuerdo
con estas instrucciones y de la manera prevista para el tipo de
herramienta, en condiciones de trabajo adecuadas.
El uso de la herramienta para aplicaciones diferentes para las que
está diseñada podría causar una situación de peligro.
Servicio
Repare la herramienta en un Centro de Servicio Autorizado
usando sólo piezas de repuesto idénticas.
Para mantener la seguridad de la herramienta.
Advertencias generales de seguridad
para herramientas eléctricas
¡ADVERTENCIA! Lea detenidamente todas las advertencias de seguridad y todas las instrucciones que se
enlistan a continuación. La omisión de alguna de ellas puede dar como resultado un choque eléctrico, incendio y/o
daño serio. Conserve las advertencias y las instrucciones para futuras referencias.
ESPAÑOL
Esta herramienta cumple
con la Norma Oficial
Mexicana (NOM).

5
Advertencias de Seguridad
para uso de taladros y rotomartillos
• La herramienta está diseñada para
trabajar con brocas o accesorios con zancos SDS-PLUS.
Elija el apropiado para el material a trabajar, esto reduce el
riesgo de lesiones graves y agiliza el trabajo.
• En caso de perforar hormigón o piedra, use brocas
específicas para concreto.
• Para metal o plástico use brocas para trabajos en metal. Las
medidas abarcan un mínimo de 0,8 mm (1,2 mm para
broquero de 13 mm) hasta la capacidad máxima del broquero.
• Para madera use brocas ordinarias para trabajos de
madera. En cualquier caso, perforando orificios de 6,5 mm
o menos, use brocas para trabajos en metal.
• No intente utilizar brocas que excedan la capacidad del
broquero.
• Utilice brocas / accesorios bien afilados y en buenas
condiciones para optimizar el trabajo.
Elija la broca o accesorio apropiados
• Tómese su tiempo para evaluar el trabajo a realizar y
asegúrese de haber respetado todas las precauciones
necesarias antes de comenzar a taladrar.
• Ajuste correctamente la broca al
broquero. Quite la llave del broquero antes de comenzar a
taladrar. Si no se quita la llave, ésta puede salir despedida a
gran velocidad y provocar lesiones graves.
• Antes de perforar en una pared, suelo o
techo, asegúrese de que no haya objetos empotrados,
tales como cables o conducciones eléctricas o tuberías.
• Asegúrese que el interruptor esté
apagado (Pag.7 Encendido y control de operación) antes
de conectar la herramienta, de lo contrario ésta comenzará
a funcionar inesperadamente, pudiendo provocar lesiones
graves.
• Apague y desconecte la herramienta
antes de invertir el sentido del giro del broquero, así como
de instalar o reemplazar una broca.
Antes de operar el rotomartillo
• Sostenga la herramienta por su mango y por el
mango auxiliar, si es que se proporciona con la
herramienta. Recuerde que la pérdida de control puede
causar lesiones personales.
• Sostenga la herramienta por las superficies aislantes,
sobre todo al realizar trabajos en los que la parte de
corte de la broca pueda hacer contacto con cableados
ocultos o con el propio cable de alimentación de la
herramienta. El contacto con un cable conductor de
corriente hace que las piezas metálicas de la herramienta
también tengan corriente y puedan provocar una descarga
eléctrica al operador.
• No someta la herramienta a esfuerzos excesivos.
• Si la broca se atasca en la pieza de
trabajo, apague el taladro de inmediato. Luego retire la
broca de la pieza de trabajo. No intente retirar las brocas
atoradas encendiendo y apagando la herramienta.
• No ejerza demasiada presión a la herramienta con tal de
acelerar la perforación. De lo contrario la broca se dañaría
y la eficiencia de la herramienta disminuiría al igual que
su vida útil.
• En cuanto más grande sea el
diámetro de la broca, la fuerza reactiva es mayor, lo que
puede provocar una pérdida del control de la herramienta.
Para evitar esta posibilidad sujete firmemente la
herramienta con ambas manos y mantenga una posición
equilibrada sobre ambos pies mientras perfora a 90°
• Esté atento y preparado para relajar la fuerza en cuanto la
broca atraviese el material. Los movimientos repentinos
pueden romper la broca o dañar el cuerpo de la herramienta.
• No toque la broca ni las perforacio-
nes inmediatamente después de taladrar. Espere a que se
enfríen para manipularlas. No intente enfriarlas con agua
o aceite.
• Evite colocar la herramienta en un sitio con partículas
y/o polvo inmediatamente después de haber sido usada,
estas pueden ser absorbidas dentro del mecanismo de la
herramienta y así dañarla.
• Usar protectores para los oídos cuando se utilice el
rotomartillo. La exposición al ruido puede causar
perdida auditiva.
• Utilice mascarilla antipolvo y un equipo extractor de
polvo si es necesario. Recuerde que trabajar materiales
como asbesto, pinturas con plomo, aditivos, algunos tipos
de madera, metales o minerales es altamente tóxico.
• Utilice gafas de seguridad.
Mientras opera el rotomartillo
ATENCIÓN
ATENCIÓN
ATENCIÓN
ATENCIÓN
ADVERTENCIA
ADVERTENCIA
PELIGRO
PELIGRO
ESPAÑOL

Protector
del cable
Cable de
alimentación
4
3A
Partes
Mango
Selector de
modo de
operación
Control de
velocidad
Mango
auxiliar
Botón de
uso continuo
LED
indicador de energía
Interruptor
Botón de
bloqueo de
operación
Casquillo de
bloqueo
Varilla de control
de profundidad
Broquero
SDS
6
Palanca
selectora
de rotación
Ensamble
Pasos 1
2
Mango
auxiliar
Montura
Varilla de control
de profundidad
1. Inserte la cabeza del rotomartillo por la
montura del mango auxiliar.
2. Inserte la varilla de control de profundidad
en el orificio hexagonal de la montura.
3. Rote el mango auxiliar junto con su montura
hasta colocarlo en una posición adecuada
para operar la herramienta.
4. Gire el mango auxiliar para apretar el
mecanismo de la montura y fijarla
firmemente a la cabeza del rotomartillo.
• Para ajustar el mango auxiliar a una posición
adecuada para operar el rotomartillo, gire el
mango auxiliar en sentido anti-horario, una vez
que la montura del mango auxiliar este floja
rótela a la posición deseada y gire en sentido
inverso el mango auxiliar para fijarlo en la
nueva posición.
• Presione el botón de liberación (A) del
mango auxiliar para recorrer la varilla de
control de profundidad a la posición deseada,
una vez que la varilla este ajustada en su
nueva posición suelte el botón de liberación
para que quede asegurada.
ESPAÑOL

Casquillo de
bloqueo
Broca con
zanco SDS-PLUS
Instalación de la broca / accesorio
• Limpie y lubrique ligeramente la broca / accesorio
antes de instalarla.
• Empuje el casquillo de bloqueo hacia atrás, mientras
inserta hasta el tope la broca / accesorio.
• Suelte el casquillo de bloqueo para que regrese a su posición original,
esto asegurará la broca / accesorio. En caso de que el casquillo de
bloqueo no regrese a su posición original, repita el paso anterior.
• Cerciórese que la broca / accesorio ha quedado bien asegurada
tratando de sacarla del broquero SDS Plus. Una broca / accesorio bien
asegurada no podrá ser retirada a menos que el casquillo de bloqueo sea
deslizado hacia atrás al mismo tiempo.
No intente instalar o retirar brocas / accesorios a menos que la herramienta se encuentre desconectada.
7
Puesta en marcha
Palanca selectora de rotación
en posición para taladrar
Encendido y control de operación
• Operación intermitente:
Conecte la clavija al tomacorriente.
Presione el interruptor (A) para hacer que el rotomartillo empiece a funcionar.
Para interrumpir su uso, simplemente suelte el interruptor.
• Operación continua:
Conecte la clavija al tomacorriente.
Presione el interruptor (A) y bloquéelo, apretando el botón de uso continuo (B).
Para interrumpir su funcionamiento, presione y después suelte el interruptor.
Control de velocidad
La herramienta puede operarse a distintas velocidades. Éstas se seleccionan ajustando el control de velocidad (C) que se
encuentra en el interruptor. Gire el control de velocidad en dirección de las manecillas del reloj para aumentar la velocidad
y torsión del rotomartillo. Gírelo en dirección opuesta a las manecillas del reloj para disminuir la velocidad y la torsión.
La velocidad se incrementa dependiendo de la presión ejercida en el interruptor (A).
Dirección de rotación
Para que la broca gire hacia adelante y pueda taladrar, mueva la palanca selectora de
rotación (D) hacia la flecha que apunta al broquero. Para que gire en reversa y
pueda utilizar la herramienta como destornillador, mueva la palanca selectora de
rotación hacia la flecha que apunta al mango del rotomartillo.
Nunca utilice la herramienta en reversa con el selector de
modo de operación en las posiciones de IMPACTO ( , , ), de lo
contrario se ocasionarán serios daños al sistema de impacto.
Nunca cambie la posición de la palanca selectora de rotación
cuando el motor del rotomartillo esté en marcha.
A
A
C
B
D
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ESPAÑOL

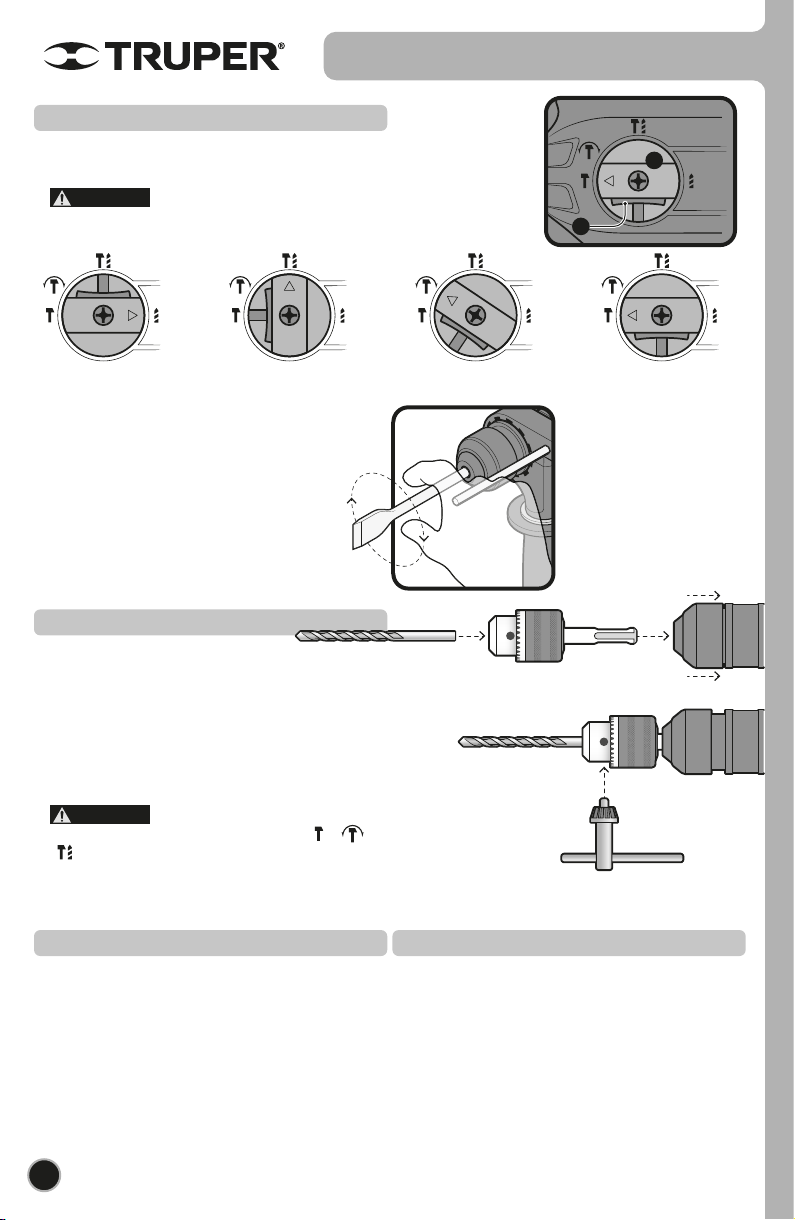

Materiales como metal, madera o plástico pueden ser
taladrados con la herramienta utilizando un broquero de
tres mordazas con adaptador SDS Plus (NO INCLUIDOS).
• Para instalar el broquero de tres mordazas proceda como
con cualquier otro accesorio SDS Plus (página 7,
Instalación de broca / accesorio).
• Introduzca la broca dentro del broquero de tres
mordazas hasta que tope y asegúrela con la llave de
broquero apretando en cada uno de sus orificios
alternadamente.
Nunca utilice el broquero de tres
mordazas con el selector de modo de operación en las
posiciones de IMPACTO ( , , ).
8
Puesta en marcha
• Los accesorios SDS Plus requieren de libertad para
moverse dentro del broquero, lo cual causa excentricidad
cuando la herramienta está sin carga. Sin embargo el
accesorio se centra automáticamente durante la operación,
sin afectar la precisión del taladrado.
• Cuando está nueva, la herramienta requiere de un lapso
de 5 horas de trabajo para alcanzar su máxima eficiencia.
• Al utilizar la herramienta en el modo taladro o
rotomartillo primero se debe colocar la punta de la broca
en el punto donde se desea hacer el orificio y luego
presionar el interruptor.
La herramienta cuenta con un embrague de sobrecarga,
que interrumpe la fuerza del eje (ocasionando un ruido de
traqueteo), si el accesorio se atasca. De presentarse esta
posibilidad:
• Apague la herramienta de inmediato.
• Retire el accesorio atascado.
• Vuelva a encender la herramienta.
Información adicionalEmbrague de sobrecarga
Taladro sin impacto
Cambio de modo de operación
• Presione el botón de bloqueo (E) y gire el selector de modo de operación (F)
a una de sus 4 posiciones dependiendo del trabajo a realizar.
• Una vez en la posición deseada, suelte el botón de bloqueo.
Nunca cambie la posición del selector de modo de
operación cuando el motor del rotomartillo esté en marcha.
Taladro Rotomartillo Cincelado
E
F
Cincel + ángulo ajustable
modo libre, puede girar el
cincel en cualquier posición.
ADVERTENCIA
ADVERTENCIA
ESPAÑOL

• Se recomienda que la transmisión de la herramienta sea
lubricada cada cambio de carbones en un Centro de
Servicio Autorizado .
• Siempre mantenga las ventilas limpias y libres de
obstrucciones para garantizar un enfriamiento adecuado
del motor.
• Inspeccione regularmente todos los tornillos de montaje
y asegúrese de que estén apretados correctamente. En
caso de que alguno de los tornillos esté suelto, apriételo
inmediatamente • Los carbones deben revisarse periódicamente, y ser
reemplazados siempre por un Centro de Servicio Autorizado
cuando se hayan desgastado.
• Después de que hayan sido reemplazados, pida que se
inspeccione si los nuevos carbones pueden moverse
libremente en el porta-carbón y solicite que enciendan la
herramienta durante 5 minutos para emparejar el contacto
de los carbones y el conmutador.
• Sólo se deben de usar carbones de repuesto
originales, diseñados específicamente
con la dureza y la resistencia eléctrica adecuadas para cada
tipo de motor. Los carbones fuera de especificaciones
pueden dañar el motor.
• Cuando se haga el cambio de carbones siempre deben
reemplazarse los dos carbones.
• El servicio de las herramientas debe ser realizado
únicamente en un Centro de Servicio Autorizado
. El servicio y mantenimiento realizado
por personas no calificadas puede resultar peligroso y
llegar a ocasionar daños personales además de invalidar la
garantía del producto.
LubricaciónLimpieza y cuidados
Cambio de carbones
Servicio
9
Mantenimiento
Notas
ESPAÑOL

10 ESPAÑOL
En caso de tener algún problema para contactar un Centro de Servicio consulte nuestra página www.truper.com
donde obtendrá un listado actualizado, o llame al teléfono: 01(800) 690-6990 ó 01(800) 018-7873 donde le
informarán cuál es el Centro de Servicio Autorizado más cercano.
AGUASCALIENTES
BAJA
CALIFORNIA SUR
CHIHUAHUA
COAHUILA
COLIMA
CHIAPAS
CIUDAD DE
MÉXICO
DURANGO
ESTADO DE
MÉXICO
GUANAJUATO
GUERRERO
HIDALGO
671615 SUPER TOOLS
ZARAGOZA NO. 1205, COL. EL SOL, AGUASCALIENTES,
AGS. TEL.: [phone]
670796 CONTRURENTAS
PROL. I. ZARAGOZA Y MÁRQUEZ DE LEÓN,
COL. 5 DE FEBRERO, SAN JOSÉ DEL CABO, BCS
TEL.: [phone]
670032 PROVIND
AV. COLEGIO MILITAR No. 4307 A, COL. NOMBRE DE
DIOS C.P. 31100, CHIHUAHUA, CHIH. TEL.: 01(614)
424-4000
671530 FERRETERÍA AMAYA S.A. DE C.V.
AV. ORTIZ MENA No. 81, COL. CENTRO C.P. 33800
PARRAL, CHIH. TEL.: [phone]
670712 INDUSTRIAL FERRETERA DE MONCLOVA,
S.A. DE C.V. BLVD. HAROLD R. PAPE No. 1000, COL.
CENTRO C.P. 25700 MONCLOVA, COAH.
TEL.: [phone] FAX: [phone]
671742 SURTIDORA DE FERRETERÍA AV. ANTONIO
LEAÑO ÁLVAREZ No. 527 COL. PONCIANO ARRIAGA.
TECOMÁN, TEL.: [phone] y 7666 FAX: [phone]
671770 TORNILLOS Y HERRAMIENTAS PINEDA 17
PONIENTE No. 20-A, COL. CENTRO TAPACHULA, CHIAPAS
TEL.: [phone]
671709 FERRETERA MANDIOLA, S.A. DE C.V. 5a
NORTE PONIENTE No. 1615-B, COL. MOCTEZUMA,
C.P. 29000, TUXTLA GUTIÉRREZ, TEL.: [phone]
671747 CENTRO DE SERVICIO DEL SURESTE
LIBRAMIENTO SUR ORIENTE S/N km 6.5
COL. TRABAJADORES, TUXTLA GUTIÉRREZ, CHIAPAS
TEL.: [phone]
670515 FERRETERÍA CASUA
RAMÓN CORONA No. 72, COL. BARRIO SANTA LUCÍA C.P.
29250, SAN CRISTOBAL DE LAS CASAS, CHIS.
TEL.: [phone]
671601 MATERIALES DE CONSTRUCCIÓN DE LOS
ALTOS, S.A. DE C.V. FRANCISCO I. MADERO No.5, COL.
CENTRO, C.P. 29200, SAN CRISTOBAL DE LAS CASAS,
CHIS.
671730 MATERIALES Y ACEROS BALAM S.A.
PERIFERICO NORTE-PONIENTE No. 50 COL. BISMAR, SN.
CRISTOBAL DE LAS CASAS TEL.: [phone] y 7422
670781 PREFABRICADOS DE PALENQUE, S.A. DE C.V.
km 1 CARRETERA PALENQUE - PAKAL-NÁ S/N ENTRADA
LIENZO CHARRO C.P. 22960, PALENQUE, CHIS. TEL.: 01
[phone] | 345-1533
671829 EL FUERTE DE LAS HERRAMIENTAS S.A. DE
C.V. PONIENTE 140 No.618 LOCAL B, COL. INDUSTRIAL
VALLEJO, AZCAPOTZALCO, C.P. 02300 TELS.: 01(55)
5587-7959 y 7731
670995 EL MONSTRUO DE CORREGIDORA S.A. DE
C.V. CORREGIDORA No.22, COL. CENTRO C.P. 06060
CIUDAD DE MÉXICO TEL.: [phone] | 71 y
01(55) 5522-5031, FAX: [phone]
671370 ADMINISTRADORA FERRETERA, S.A. DE C.V.
CORREGIDORA No. 76-A, COL. CENTRO C.P. 06060
CIUDAD DE MÉXICO TEL.: [phone] FAX: 01(55)
5522-9966
671131 CERRADA PINO SUAREZ No. 24, COL. ZONA
ESCOLAR C.P. 07230, GUSTAVO A. MADERO, CIUDAD DE
MÉXICO TEL.: [phone]
671137 INGENIERÍA SUMINISTROS Y SERVICIOS
INDUSTRIALES CALZADA DE GUADALUPE No.525-A,
COL. ESTRELLA, C.P. 07810, GUSTAVO A. MADERO,
CIUDAD DE MÉXICO TEL. Y FAX: [phone] |
5781-7079
670350 TORNILLOS ÁGUILA, S.A. DE C.V.
MASURIO No. 200 ESQUINA GALIO, COL. LUIS
ECHEVERRIA C.P. 34250, DURANGO, DGO.
TEL.: [phone] | 818-2655
671671
ENRIQUE CARROLA ANTUNA NO. 406 COL. CIÉNEGA,
DURANGO, DGO. TEL.: [phone]
671600 ABC DE MATERIALES, S.A. DE C.V.
VENUSTIANO CARRANZA No. 104 COL. LOS ÁNGELES
TOTOLCINGO, ACOLMAN, EDO. DE MÉXICO
TEL.: [phone]
671723 FERRETERA TECAMAC S.A. DE C.V.
CARR. MEXICO-PACHUCA km 37.5 TECAMAC, EDO. DE
MÉXICO. TEL.: [phone] Y 5934-6271
671765 TLAPALERIA CRUZ
AV. CUAUHTEMOC No. 3 COL. BO. SAN JOSÉ,
TEQUIXQUIAC, TEL.: [phone]
671025 SERVICIO Y VENTA DE HERRAMIENTAS VG
AV. DE LOS MAESTROS No. 14, COL. LEANDRO VALLE
C.P.54040, TLANEPANTLA DE BAZ, EDO. DE MÉXICO, TEL.:
01(55) 2628-3120 Y FAX: [phone]
670050 ABRASIVOS Y SOLDADURAS ESPECIALES DE
TOLUCA ISABEL LA CATÓLICA SUR No. 101 ESQ. MIGUEL
HIDALGO COL. STA. CLARA C.P. 50090, TOLUCA, EDO. DE
MÉXICO, TEL.: [phone] | 773-1116 | 214-9458,
FAX: [phone]
670514
AV. TEXCOCO No. 354, COL. METROPOLITANA 2A
SECCIÓN C.P. 57740, CD. NEZAHUALCOYOTL, EDO. DE
MÉXICO, TEL.: [phone]
670150 COMPAÑÍA FERRETERA NUEVO MUNDO
S.A. DE C.V. AV. MÉXICO - JAPÓN No. 225, CD.
INDUSTRIAL C.P. 38010, CELAYA, GTO. TEL. Y FAX: 01(461)
617-7578 | 617-7579 | 617-7580 | 617-7588
670261 PROVEEDORES DE HERRAMIENTAS
SINALOA No. 39 COL. MIGUEL HIDALGO
IRAPUATO, GTO. TELS.: 01(462) 626-3813, 124-8806 FAX:
01 [phone]
671492 HERRAMIENTAS Y SERVICIOS DE LEÓN S. DE
R.L. DE C.V. LÓPEZ MATEOS ORIENTE No. 230, COL.
CENTRO CP. 37000 LEÓN, GTO. TEL./FAX [phone]
671290 EL GRINGO LIBRAMIENTO SUR No. 609, COL.
DEL SOL C.P. 37900 SAN LUIS DE LA PAZ, GTO. TEL. Y
FAX: [phone]
670926 DISTRIBUIDORA RAGASA, S.A. DE C.V.
AV. LÁZARO CÁRDENAS No. 908, COL. CENTRO C.P.
40660 CD. ALTAMIRANO, GRO. TEL.: [phone]
671637
LAS PALMERAS No. 48 COL. CENTRO, COYUCA DE
BENÍTEZ, GRO. TEL.: [phone]
671677
MARIANO ABASOLO S/N COL. OMETEPEC CENTRO,
OMETEPEC, GRO.TEL.: [phone]
670915 MUNDO TOOL MÉXICO, S.A. DE C.V. ALLENDE
No. 320, COL. CENTRO C.P. 42000, PACHUCA, HGO. TEL.
Y FAX: [phone]
670640 SAN ANTONIO MATERIALES PARA
CONSTRUCCIÓN CARR. MEXICO-PACHUCA km 81.5
COL. SAN ANTONIO EL DESMONTE, TEL.: [phone]-
0732
670655 FERREPRECIOS, S.A. DE C.V. LIBERTAD
ORIENTE No. 304 LOCAL 30, INTERIOR DE PASAJE
ROBLEDO, COL. CENTRO, TULANCINGO, TEL. 01(775)
753-6615 y 16
670855 MAGNOCENTRO FERRETERO, S.A. DE C.V.
AV. LA PAZ No.1180, COL. CENTRO, GUADALAJARA, JAL.
TEL.: [phone] y 59
FAX: [phone]
670770 ACEROS Y MATERIALES DIAZ S.A. DE C.V. AV.
FRANCISCO ZARCO No. 755, COL. FLORIDA C.P. 47800,
OCOTLAN, JAL. TEL.: [phone] | 922-0177
671737 EQUIPOS Y HERRAMIENTAS PROFESIONA-
LES JOSÉ MANUEL DE HERRERA No. 149, COL. CENTRO,
APATZINGÁN, TEL. [phone]
671766 SERVICIOS Y HERRAMIENTAS DEL SUR
AV. 22 DE OCTUBRE No. 303 COL. MIGUEL HIDALGO,
APATZINGÁN, TEL. [phone]
671830 MOTOSIERRAS Y SERVICIOS DE MORELIA
MORELOS NORTE No. 821 COL. CENTRO, MORELIA, C.P.
58000 TEL.: [phone]
670336 FERREMAQUINARIA INDUSTRIAL S.A. DE
C.V. AV. LÁZARO CÁRDENAS No. 241, COL. CENTRO C.P.
60950, CD. LÁZARO CÁRDENAS, MICH.
TEL.: [phone] | 532-4396 | 532-2541 FAX:
01(753) 532-3366
670872 MATERIALES GARCÍA Y BARRAGÁN S.A. DE
C,V. IGNACIO ZARAGOZA No. 187 B, COL. CENTRO,
C.P. 61650, TACÁMBARO, MICH. TEL.: [phone],
FAX: [phone]
671130 HERRAMIENTAS Y SERVICIOS FORESTALES
DE ZAMORA AV. JUÁREZ No. 213 OTE. ENTRE 5 DE
MAYO Y AQUILES SERDAN, COL. CENTRO C.P. 59600,
ZAMORA, MICH. TEL.: [phone]
670805 LA NUEVA FERRETERÍA TRUPER
GENERAL PUEBLITA No. 356, COL. CENTRO C.P. 58600,
ZACAPU, MICH. TEL.: [phone]
671115 HERRAMIENTAS Y SERVICIOS INDUSTRIALES
DE ZITACUARO NETZAHUALCOYOTL NORTE No. 6, COL.
MOCTEZUMA C.P. 61505, ZITACUARO, MICH.
TEL.: [phone]
671664
AVENIDA FRANCISCO VILLA NO. 31 COL. MORELOS,
URUAPAN, MICH. TEL.: [phone]
671877 FERREMATERIALES DURAMAX km 100 CARR.
MEXICO-ACAPULCO, COL. ALPUYECA, C.P. 62797
TEL.: [phone] TEL. / FAX: [phone]
671625 MARTÍNEZ BARRANCO, S.A. DE C.V. AV. LA
PAZ No. 721 COL. CALIFORNIA, OAXACA TEL.: 01(951)
133-1521
671712 MUNDO MAKITA SÍMBOLOS PATRIOS No. 101,
COL. ELISEO JIMÉNEZ RUÍZ, OAXACA, OAX
671782 MIFERRE
CARR. COSTERA DEL PACÍFICO No. 300, COL. LOS
MANGALES, PUERTO ESCONDIDO TEL.: [phone]
671794 AGROBOMBAS ROSARIOS S.A. AV.
INDEPENDENCIA No. 1323 COL. LA PIRAGUA, TUXTEPEC
C.P. 68300 TEL.: [phone]
671420 DISTRIBUIDORA DE HERRAMIENTAS
MANUALES ZAVALETA, S.A. DE C.V.
RIVERA ATOYAC No. 325, COL. SANTA CRUZ BUENA VISTA,
C.P. 72810, SAN ANDRÉS CHOLULA, PUE. TEL. / FAX:
01(222) 249-8592
671211 SERVITEC
AV. DE LA JUVENTUD No. 1103 ESQ. 7 SUR,COL. NICÓLAS
BRAVO C.P. 75790, TEHUACAN, PUE. TEL. / FAX: 01(238)
371-7200
671822 TIENDA FIX TEHUACAN
AV. SEGUNDA DE MORELOS No. 303, COL. CENTRO,
TEHUACÁN, TEL.: [phone]
670402 MOTORES Y HERRAMIENTAS ELÉCTRICAS
AV. 6 No. 1004-B ESQ. CALLE 19, COL. LOMAS DE CASA
BLANCA C.P. 76080, QUERETARO, QRO.
TEL. Y FAX : [phone]
671265 FERRETERA PRADO HERRAMIENTAS S.A. DE
C.V. AV. UNIVERSIDAD No. 325-A, COL. GRANJAS
MANTHI C.P. 76808, SAN JUAN DEL RIO, QRO.
TEL. / FAX : [phone]
670046 CENTRO FERRETERO DE CANCÚN
AV. COMACALCO No. 12, COL. SUPERMANZANA 59 C.P.
77515, CANCÚN, Q. ROO.
TEL.: [phone] | 887-6616
671011
ÁLVARO OBREGÓN No. 281-283 COL. CENTRO,
CHETUMAL, QUINTANA ROO TEL.: [phone]
671732 MULTISIERRAS TALICUMI AVENIDA MIGUEL
HIDALGO NO.221 COL. VENUSTIANO CARRANZA,
CHETUMAL.
671636 95/24 MÉXICO, S.A. DE C.V. SUC. SLP
AV. UNIVERSIDAD No. 1850 COL. EL PASEO, SAN LUIS
POTOSÍ C.P. 78320 TEL. / FAX: [phone]
671642
JACARANDAS S/N COL. DEL BOSQUE, GUASAVE, SIN.
TEL.: [phone]
671045 FERRETERÍA LA ÚNICA
LÁZARO MERCADO No. 1234 COL. MUNICIPIO LIBRE C.P.
85080 CD. OBREGÓN, SON. TEL. / FAX: [phone]
671610 GRUPO VAQUEIRO FERRETERO, S.A. DE C.V.
PERIFÉRICO CARLOS PELLICER CÁMARA No. 2810 COL.
MIGUEL HIDALGO, VILLAHERMOSA, C.P. 86250 TEL. /
FAX: [phone] y 41 EXT. 106
671432 MERCADO DE LA SOLDADURA DEL SURESTE,
S.A. DE C.V. BLVD. ADOLFO RUÍZ CORTÍNEZ 2001-B,
COL. ATASTA, VILLAHERMOSA, C.P. 86100 TEL.: 01(933)
161-4820 | 161-4479
671480 CONSTRURAMA GÁLVEZ
REVOLUCIÓN No. 1002, COL. BUENA VISTA C.P. 88120
NVO. LAREDO, TAM. TEL. / FAX: [phone]
671755 FERRETERÍA ZANELLA
AV. TAMAULIPAS No. 713 COL. REVOLUCIÓN VERDE,
TAMPICO, TEL.: [phone]
671684 SERVICIO JUNIOR
CALLE 2 DE ABRIL PONIENTE No. 506, COL. CENTRO,
APIZACO, TEL. [phone]
671435 METALURVE, S.A. DE C.V. CALLE 18 No. 2117,
FRACC. LOMAS C.P. 94570 CÓRDOBA, VER. TEL.: 01(271)
714-8584
671635 LA CASA DISTR. TRUPER
SUC. AV. YUCATÁN No. 137-A, COL. YUCATÁN C.P. 93600
MARTÍNEZ DE LA TORRE, VER. TEL.: [phone]
671478 TALLER ELÉCTRICO MATHEY
ATENAS No. 71, COL. NUEVA MINA C.P. 96760
MINATITLAN, VER. TEL. / FAX : [phone]
671605
HUMBOLT SUR No. 49, COL. CENTRO C.P. 91270 PEROTE,
VER. TEL.: [phone] | 825-6408
670397 LA CASA DISTRIBUIDORA TRUPER CALLE
URUGUAY No. 713, COL. 27 DE SEPTIEMBRE C.P. 93320,
POZA RICA, VER. TEL. / FAX: [phone] | 826-8484
671535 DISTRIBUIDORA SANVER S.A. DE C.V.
CARRETERA NAL. TUXPAN-TAMPICO km 64, COL. LA
MORITA, TANTOYUCA, C.P. 92101 TEL.: [phone]
671451 MAYORISTAS JAGUAR S.A. DE C.V. AV.
IGNACIO ALLENDE No. 2377 COL. CENTRO, VERACRUZ,
TEL.: [phone]
671781 MATERIALES Y ACEROS TUCÁN S.A. DE C.V.
PROL. AV. MIGUEL ALEMÁN No. 3800 COL. ARTÍCULO
123, VERACRUZ, TEL.: [phone]
671452 COMERCIALIZADORA FERRESMAR CAYETANO
RIVERA No. 47 COL. DEL MAESTRO, VERACRUZ, TEL.
01(229) 922-7948
TEL. / FAX: [phone]
Centros de Servicio Autorizados

11
ESPAÑOL
Centros de Servicio Autorizados
JALISCO
MICHOACÁN
MORELOS
OAXACA
PUEBLA
QUERÉTARO
QUINTANA
ROO
SAN LUIS
POTOSÍ
SINALOA
SONORA
TABASCO
TAMAULIPAS
TLAXCALA
VERACRUZ
671615 SUPER TOOLS
ZARAGOZA NO. 1205, COL. EL SOL, AGUASCALIENTES,
AGS. TEL.: [phone]
670796 CONTRURENTAS
PROL. I. ZARAGOZA Y MÁRQUEZ DE LEÓN,
COL. 5 DE FEBRERO, SAN JOSÉ DEL CABO, BCS
TEL.: [phone]
670032 PROVIND
AV. COLEGIO MILITAR No. 4307 A, COL. NOMBRE DE
DIOS C.P. 31100, CHIHUAHUA, CHIH. TEL.: 01(614)
424-4000
671530 FERRETERÍA AMAYA S.A. DE C.V.
AV. ORTIZ MENA No. 81, COL. CENTRO C.P. 33800
PARRAL, CHIH. TEL.: [phone]
670712 INDUSTRIAL FERRETERA DE MONCLOVA,
S.A. DE C.V. BLVD. HAROLD R. PAPE No. 1000, COL.
CENTRO C.P. 25700 MONCLOVA, COAH.
TEL.: [phone] FAX: [phone]
671742 SURTIDORA DE FERRETERÍA AV. ANTONIO
LEAÑO ÁLVAREZ No. 527 COL. PONCIANO ARRIAGA.
TECOMÁN, TEL.: [phone] y 7666 FAX: [phone]
671770 TORNILLOS Y HERRAMIENTAS PINEDA 17
PONIENTE No. 20-A, COL. CENTRO TAPACHULA, CHIAPAS
TEL.: [phone]
671709 FERRETERA MANDIOLA, S.A. DE C.V. 5a
NORTE PONIENTE No. 1615-B, COL. MOCTEZUMA,
C.P. 29000, TUXTLA GUTIÉRREZ, TEL.: [phone]
671747 CENTRO DE SERVICIO DEL SURESTE
LIBRAMIENTO SUR ORIENTE S/N km 6.5
COL. TRABAJADORES, TUXTLA GUTIÉRREZ, CHIAPAS
TEL.: [phone]
670515 FERRETERÍA CASUA
RAMÓN CORONA No. 72, COL. BARRIO SANTA LUCÍA C.P.
29250, SAN CRISTOBAL DE LAS CASAS, CHIS.
TEL.: [phone]
671601 MATERIALES DE CONSTRUCCIÓN DE LOS
ALTOS, S.A. DE C.V. FRANCISCO I. MADERO No.5, COL.
CENTRO, C.P. 29200, SAN CRISTOBAL DE LAS CASAS,
CHIS.
671730 MATERIALES Y ACEROS BALAM S.A.
PERIFERICO NORTE-PONIENTE No. 50 COL. BISMAR, SN.
CRISTOBAL DE LAS CASAS TEL.: [phone] y 7422
670781 PREFABRICADOS DE PALENQUE, S.A. DE C.V.
km 1 CARRETERA PALENQUE - PAKAL-NÁ S/N ENTRADA
LIENZO CHARRO C.P. 22960, PALENQUE, CHIS. TEL.: 01
[phone] | 345-1533
671829 EL FUERTE DE LAS HERRAMIENTAS S.A. DE
C.V. PONIENTE 140 No.618 LOCAL B, COL. INDUSTRIAL
VALLEJO, AZCAPOTZALCO, C.P. 02300 TELS.: 01(55)
5587-7959 y 7731
670995 EL MONSTRUO DE CORREGIDORA S.A. DE
C.V. CORREGIDORA No.22, COL. CENTRO C.P. 06060
CIUDAD DE MÉXICO TEL.: [phone] | 71 y
01(55) 5522-5031, FAX: [phone]
671370 ADMINISTRADORA FERRETERA, S.A. DE C.V.
CORREGIDORA No. 76-A, COL. CENTRO C.P. 06060
CIUDAD DE MÉXICO TEL.: [phone] FAX: 01(55)
5522-9966
671131 CERRADA PINO SUAREZ No. 24, COL. ZONA
ESCOLAR C.P. 07230, GUSTAVO A. MADERO, CIUDAD DE
MÉXICO TEL.: [phone]
671137 INGENIERÍA SUMINISTROS Y SERVICIOS
INDUSTRIALES CALZADA DE GUADALUPE No.525-A,
COL. ESTRELLA, C.P. 07810, GUSTAVO A. MADERO,
CIUDAD DE MÉXICO TEL. Y FAX: [phone] |
5781-7079
670350 TORNILLOS ÁGUILA, S.A. DE C.V.
MASURIO No. 200 ESQUINA GALIO, COL. LUIS
ECHEVERRIA C.P. 34250, DURANGO, DGO.
TEL.: [phone] | 818-2655
671671
ENRIQUE CARROLA ANTUNA NO. 406 COL. CIÉNEGA,
DURANGO, DGO. TEL.: [phone]
671600 ABC DE MATERIALES, S.A. DE C.V.
VENUSTIANO CARRANZA No. 104 COL. LOS ÁNGELES
TOTOLCINGO, ACOLMAN, EDO. DE MÉXICO
TEL.: [phone]
671723 FERRETERA TECAMAC S.A. DE C.V.
CARR. MEXICO-PACHUCA km 37.5 TECAMAC, EDO. DE
MÉXICO. TEL.: [phone] Y 5934-6271
671765 TLAPALERIA CRUZ
AV. CUAUHTEMOC No. 3 COL. BO. SAN JOSÉ,
TEQUIXQUIAC, TEL.: [phone]
671025 SERVICIO Y VENTA DE HERRAMIENTAS VG
AV. DE LOS MAESTROS No. 14, COL. LEANDRO VALLE
C.P.54040, TLANEPANTLA DE BAZ, EDO. DE MÉXICO, TEL.:
01(55) 2628-3120 Y FAX: [phone]
670050 ABRASIVOS Y SOLDADURAS ESPECIALES DE
TOLUCA ISABEL LA CATÓLICA SUR No. 101 ESQ. MIGUEL
HIDALGO COL. STA. CLARA C.P. 50090, TOLUCA, EDO. DE
MÉXICO, TEL.: [phone] | 773-1116 | 214-9458,
FAX: [phone]
670514
AV. TEXCOCO No. 354, COL. METROPOLITANA 2A
SECCIÓN C.P. 57740, CD. NEZAHUALCOYOTL, EDO. DE
MÉXICO, TEL.: [phone]
670150 COMPAÑÍA FERRETERA NUEVO MUNDO
S.A. DE C.V. AV. MÉXICO - JAPÓN No. 225, CD.
INDUSTRIAL C.P. 38010, CELAYA, GTO. TEL. Y FAX: 01(461)
617-7578 | 617-7579 | 617-7580 | 617-7588
670261 PROVEEDORES DE HERRAMIENTAS
SINALOA No. 39 COL. MIGUEL HIDALGO
IRAPUATO, GTO. TELS.: 01(462) 626-3813, 124-8806 FAX:
01 [phone]
671492 HERRAMIENTAS Y SERVICIOS DE LEÓN S. DE
R.L. DE C.V. LÓPEZ MATEOS ORIENTE No. 230, COL.
CENTRO CP. 37000 LEÓN, GTO. TEL./FAX [phone]
671290 EL GRINGO LIBRAMIENTO SUR No. 609, COL.
DEL SOL C.P. 37900 SAN LUIS DE LA PAZ, GTO. TEL. Y
FAX: [phone]
670926 DISTRIBUIDORA RAGASA, S.A. DE C.V.
AV. LÁZARO CÁRDENAS No. 908, COL. CENTRO C.P.
40660 CD. ALTAMIRANO, GRO. TEL.: [phone]
671637
LAS PALMERAS No. 48 COL. CENTRO, COYUCA DE
BENÍTEZ, GRO. TEL.: [phone]
671677
MARIANO ABASOLO S/N COL. OMETEPEC CENTRO,
OMETEPEC, GRO.TEL.: [phone]
670915 MUNDO TOOL MÉXICO, S.A. DE C.V. ALLENDE
No. 320, COL. CENTRO C.P. 42000, PACHUCA, HGO. TEL.
Y FAX: [phone]
670640 SAN ANTONIO MATERIALES PARA
CONSTRUCCIÓN CARR. MEXICO-PACHUCA km 81.5
COL. SAN ANTONIO EL DESMONTE, TEL.: [phone]-
0732
670655 FERREPRECIOS, S.A. DE C.V. LIBERTAD
ORIENTE No. 304 LOCAL 30, INTERIOR DE PASAJE
ROBLEDO, COL. CENTRO, TULANCINGO, TEL. 01(775)
753-6615 y 16
670855 MAGNOCENTRO FERRETERO, S.A. DE C.V.
AV. LA PAZ No.1180, COL. CENTRO, GUADALAJARA, JAL.
TEL.: [phone] y 59
FAX: [phone]
670770 ACEROS Y MATERIALES DIAZ S.A. DE C.V. AV.
FRANCISCO ZARCO No. 755, COL. FLORIDA C.P. 47800,
OCOTLAN, JAL. TEL.: [phone] | 922-0177
671737 EQUIPOS Y HERRAMIENTAS PROFESIONA-
LES JOSÉ MANUEL DE HERRERA No. 149, COL. CENTRO,
APATZINGÁN, TEL. [phone]
671766 SERVICIOS Y HERRAMIENTAS DEL SUR
AV. 22 DE OCTUBRE No. 303 COL. MIGUEL HIDALGO,
APATZINGÁN, TEL. [phone]
671830 MOTOSIERRAS Y SERVICIOS DE MORELIA
MORELOS NORTE No. 821 COL. CENTRO, MORELIA, C.P.
58000 TEL.: [phone]
670336 FERREMAQUINARIA INDUSTRIAL S.A. DE
C.V. AV. LÁZARO CÁRDENAS No. 241, COL. CENTRO C.P.
60950, CD. LÁZARO CÁRDENAS, MICH.
TEL.: [phone] | 532-4396 | 532-2541 FAX:
01(753) 532-3366
670872 MATERIALES GARCÍA Y BARRAGÁN S.A. DE
C,V. IGNACIO ZARAGOZA No. 187 B, COL. CENTRO,
C.P. 61650, TACÁMBARO, MICH. TEL.: [phone],
FAX: [phone]
671130 HERRAMIENTAS Y SERVICIOS FORESTALES
DE ZAMORA AV. JUÁREZ No. 213 OTE. ENTRE 5 DE
MAYO Y AQUILES SERDAN, COL. CENTRO C.P. 59600,
ZAMORA, MICH. TEL.: [phone]
670805 LA NUEVA FERRETERÍA TRUPER
GENERAL PUEBLITA No. 356, COL. CENTRO C.P. 58600,
ZACAPU, MICH. TEL.: [phone]
671115 HERRAMIENTAS Y SERVICIOS INDUSTRIALES
DE ZITACUARO NETZAHUALCOYOTL NORTE No. 6, COL.
MOCTEZUMA C.P. 61505, ZITACUARO, MICH.
TEL.: [phone]
671664
AVENIDA FRANCISCO VILLA NO. 31 COL. MORELOS,
URUAPAN, MICH. TEL.: [phone]
671877 FERREMATERIALES DURAMAX km 100 CARR.
MEXICO-ACAPULCO, COL. ALPUYECA, C.P. 62797
TEL.: [phone] TEL. / FAX: [phone]
671625 MARTÍNEZ BARRANCO, S.A. DE C.V. AV. LA
PAZ No. 721 COL. CALIFORNIA, OAXACA TEL.: 01(951)
133-1521
671712 MUNDO MAKITA SÍMBOLOS PATRIOS No. 101,
COL. ELISEO JIMÉNEZ RUÍZ, OAXACA, OAX
671782 MIFERRE
CARR. COSTERA DEL PACÍFICO No. 300, COL. LOS
MANGALES, PUERTO ESCONDIDO TEL.: [phone]
671794 AGROBOMBAS ROSARIOS S.A. AV.
INDEPENDENCIA No. 1323 COL. LA PIRAGUA, TUXTEPEC
C.P. 68300 TEL.: [phone]
671420 DISTRIBUIDORA DE HERRAMIENTAS
MANUALES ZAVALETA, S.A. DE C.V.
RIVERA ATOYAC No. 325, COL. SANTA CRUZ BUENA VISTA,
C.P. 72810, SAN ANDRÉS CHOLULA, PUE. TEL. / FAX:
01(222) 249-8592
671211 SERVITEC
AV. DE LA JUVENTUD No. 1103 ESQ. 7 SUR,COL. NICÓLAS
BRAVO C.P. 75790, TEHUACAN, PUE. TEL. / FAX: 01(238)
371-7200
671822 TIENDA FIX TEHUACAN
AV. SEGUNDA DE MORELOS No. 303, COL. CENTRO,
TEHUACÁN, TEL.: [phone]
670402 MOTORES Y HERRAMIENTAS ELÉCTRICAS
AV. 6 No. 1004-B ESQ. CALLE 19, COL. LOMAS DE CASA
BLANCA C.P. 76080, QUERETARO, QRO.
TEL. Y FAX : [phone]
671265 FERRETERA PRADO HERRAMIENTAS S.A. DE
C.V. AV. UNIVERSIDAD No. 325-A, COL. GRANJAS
MANTHI C.P. 76808, SAN JUAN DEL RIO, QRO.
TEL. / FAX : [phone]
670046 CENTRO FERRETERO DE CANCÚN
AV. COMACALCO No. 12, COL. SUPERMANZANA 59 C.P.
77515, CANCÚN, Q. ROO.
TEL.: [phone] | 887-6616
671011
ÁLVARO OBREGÓN No. 281-283 COL. CENTRO,
CHETUMAL, QUINTANA ROO TEL.: [phone]
671732 MULTISIERRAS TALICUMI AVENIDA MIGUEL
HIDALGO NO.221 COL. VENUSTIANO CARRANZA,
CHETUMAL.
671636 95/24 MÉXICO, S.A. DE C.V. SUC. SLP
AV. UNIVERSIDAD No. 1850 COL. EL PASEO, SAN LUIS
POTOSÍ C.P. 78320 TEL. / FAX: [phone]
671642
JACARANDAS S/N COL. DEL BOSQUE, GUASAVE, SIN.
TEL.: [phone]
671045 FERRETERÍA LA ÚNICA
LÁZARO MERCADO No. 1234 COL. MUNICIPIO LIBRE C.P.
85080 CD. OBREGÓN, SON. TEL. / FAX: [phone]
671610 GRUPO VAQUEIRO FERRETERO, S.A. DE C.V.
PERIFÉRICO CARLOS PELLICER CÁMARA No. 2810 COL.
MIGUEL HIDALGO, VILLAHERMOSA, C.P. 86250 TEL. /
FAX: [phone] y 41 EXT. 106
671432 MERCADO DE LA SOLDADURA DEL SURESTE,
S.A. DE C.V. BLVD. ADOLFO RUÍZ CORTÍNEZ 2001-B,
COL. ATASTA, VILLAHERMOSA, C.P. 86100 TEL.: 01(933)
161-4820 | 161-4479
671480 CONSTRURAMA GÁLVEZ
REVOLUCIÓN No. 1002, COL. BUENA VISTA C.P. 88120
NVO. LAREDO, TAM. TEL. / FAX: [phone]
671755 FERRETERÍA ZANELLA
AV. TAMAULIPAS No. 713 COL. REVOLUCIÓN VERDE,
TAMPICO, TEL.: [phone]
671684 SERVICIO JUNIOR
CALLE 2 DE ABRIL PONIENTE No. 506, COL. CENTRO,
APIZACO, TEL. [phone]
671435 METALURVE, S.A. DE C.V. CALLE 18 No. 2117,
FRACC. LOMAS C.P. 94570 CÓRDOBA, VER. TEL.: 01(271)
714-8584
671635 LA CASA DISTR. TRUPER
SUC. AV. YUCATÁN No. 137-A, COL. YUCATÁN C.P. 93600
MARTÍNEZ DE LA TORRE, VER. TEL.: [phone]
671478 TALLER ELÉCTRICO MATHEY
ATENAS No. 71, COL. NUEVA MINA C.P. 96760
MINATITLAN, VER. TEL. / FAX : [phone]
671605
HUMBOLT SUR No. 49, COL. CENTRO C.P. 91270 PEROTE,
VER. TEL.: [phone] | 825-6408
670397 LA CASA DISTRIBUIDORA TRUPER CALLE
URUGUAY No. 713, COL. 27 DE SEPTIEMBRE C.P. 93320,
POZA RICA, VER. TEL. / FAX: [phone] | 826-8484
671535 DISTRIBUIDORA SANVER S.A. DE C.V.
CARRETERA NAL. TUXPAN-TAMPICO km 64, COL. LA
MORITA, TANTOYUCA, C.P. 92101 TEL.: [phone]
671451 MAYORISTAS JAGUAR S.A. DE C.V. AV.
IGNACIO ALLENDE No. 2377 COL. CENTRO, VERACRUZ,
TEL.: [phone]
671781 MATERIALES Y ACEROS TUCÁN S.A. DE C.V.
PROL. AV. MIGUEL ALEMÁN No. 3800 COL. ARTÍCULO
123, VERACRUZ, TEL.: [phone]
671452 COMERCIALIZADORA FERRESMAR CAYETANO
RIVERA No. 47 COL. DEL MAESTRO, VERACRUZ, TEL.
01(229) 922-7948
TEL. / FAX: [phone]

12
Importado por:
Truper, S.A. de C.V. Parque Industrial No. 1, Jilotepec, C.P. 54240, Estado de México, México.
Tel.: [phone], R.F.C.: THE-791105-HP2
www.truper.com
10-2018
ROEL-20N 16762
ESPAÑOL
Sucursales
Póliza de Garantía
Modelo Código Marca
Sello del establecimiento comercial:
Fecha de entrega:
3
AÑOS
SUCURSAL TIJUANA
AV. LA ENCANTADA, LOTE # 5
PARQUE INDUSTRIAL EL FLORIDO II
TIJUANA, BAJA CALIFORNIA, C.P. 22244
TEL.: 01 ( 664 ) 969 5100
SUCURSAL CULIACAN
LIBRAMIENTO BENITO JUÁREZ No. 5599 B4,
EJIDO DE LAS FLORES (LA COSTERITA),
C.P. 80296, CULIACÁN, SINALOA
CONMUTADOR: 01(667) 760-5747
SUCURSAL VILLAHERMOSA
CALLE HELIO LOTES 1, 2 Y 3 MZNA. No. 1,
COL. INDUSTRIAL, 2A ETAPA C.P. 86010,
VILLAHERMOSA, TAB.
CONMUTADOR: 01(993) 353-7244
SUCURSAL GUADALAJARA
ADOLF BERNARD HORN Nº 6800
TLAJOMULCO DE ZUÑIGA, JALISCO, C.P. 45655
CONMUTADOR: 01 (33) 3606-5290
SUCURSAL MÉRIDA
CALLE 33 No. 600 y 602 LOCALIDAD ITZINCAB Y
MULSAY, MUNICIPIO UMAN, YUCATÁN, C.P. 97390
MÉRIDA, YUC. CONMUTADOR: 01(999) 912-2451
SUCURSAL MONTERREY
AV. STIVA No. 275, PARQUE INDUSTRIAL STIVA
BARRAGÁN, SAN NICÓLAS DE LOS GARZAS,
C.P. 66420, MONTERREY, N.L.
TELS.: 01(81) 8352-8791 y 8790
SUCURSAL PUEBLA
AV. PERIFÉRICO No. 2-A, SAN LORENZO
ALMECATLA, COL. CUAUTLALCINGO, PUEBLA,
PUEBLA, C.P. 72710
CONMUTADOR: 01(222) 2-82-82-82
SUCURSAL LAGUNA
CALLE METAL MECÁNICA No. 280, PARQUE
INDUSTRIAL ORIENTE, TORREÓN, COAHUILA,
C.P. 27278 CONMUTADOR: 01(871) 209-6823
SUCURSAL CENTRO FORÁNEO
AV. PARQUE INDUSTRIAL No. 1-A, JILOTEPEC
C.P. 54240 ESTADO DE MÉXICO
CONMUTADOR: 01(761) 782-9101 EXT. 5728 y 5102
SUCURSAL CENTRO
CALLE D No. 31-A, COL. MODELO DE ECHEGARAY
C.P. 53330, NAUCALPAN, EDO. DE MÉXICO
TEL.: [phone]
SUCURSAL CHIHUAHUA
AV. SILVESTRE TERRAZAS No. 128-11, PARQUE
INDUSTRIAL BAFAR CARRETERA MÉXICO
CUAUHTEMOC, CHIHUAHUA, CHIH.
TEL.: [phone]
Este producto, sus piezas y componentes están garantizados por tres años a partir de la fecha de su entrega, contra
cualquier defecto de material y/o mano de obra empleados en su fabricación, así como de su funcionamiento sin costo
para el consumidor. Excepto cuando el producto: 1) Se hubiese utilizado en condiciones distintas a las normales; 2) No
hubiese sido operado de acuerdo a su instructivo o manual; y 3) Hubiese sido alterado o reparado por personal no
certificado por
Para hacer válida esta garantía, deberá presentar el producto y la póliza de garantía vigente debidamente sellada por el
establecimiento comercial donde fue adquirido el producto o bien el comprobante de compra. Para cualquier duda o
aclaración marque a los teléfonos: 01 800-690-6990 ó 01 800-018-7873.
cubrirá los gastos de transportación del producto para cumplir con la garantía en caso de que el
domicilio del consumidor se encuentre fuera de la red de los Centros de Servicio Autorizados por la compañía.
Podrá hacer válida esta póliza de garantía y/o adquirir partes, componentes, consumibles y accesorios del producto en
existencia, en el establecimiento donde adquirió el producto ó bien en las sucursales
enlistadas en este instructivo y/o manual en su caso.

Manual
SDS Plus Rotary
Hammer
ROEL-20N
Model Code
ROEL-20N
Applies for:
16762
Impact
energy
2Joules
Concrete
drilling
capacity
11/16”
CAUTION
ENGLISH
ESPAÑOL
Read this manual thoroughly
before using the tool.

2
ROEL-20N
ENGLISH
CAUTION
Contents
Keep this manual for future references.
The illustrations in this manual are for reference
only. They might be different from the real tool.
To gain the best performance of
the tool, prolong the duty life,
make the Warranty valid if
necessary, and to avoid hazards
of fatal injuries please read and
understand this Manual before
using the tool.
Technical data
Power requirements
General power tool safety warnings
Safety warnings for drills and hammer drills
Parts
Assembly
Start up
Maintenance
Notes
Authorized Service Centers
Branches
Warranty policy
3
3
4
5
6
6
7
9
9
10
12
12

3
ROEL-20N
16762
SDS Plus
Class II IP20
IP Grade
60 Hz
SDS Plus Rotary Hammer
18 AWG x 2C with insulating temperature of 221 °F
0,8 Hp
Code
Description
Chuck
Voltage
Frequency
5,4 A
Current
Power
2 Joules
Impact energy
Drill: 0 - 2100 RPM | Hammer drill: 0 - 5510 impact/min
Speed
Conductors
Insulating
Power cord grips used in this product: Type “Y”.
Build quality: Reinforced Insulation.
Thermal insulation on motor winding: Class F.
120 V
Technical data
Power requirements
Concrete: 11/16” Steel: 1/2” Wood: 1-1/4”
Boring capacity
50 minutes work per 20 minutes idle. Maximum 6 hours per day.
Duty cycle
ENGLISH
WARNING
WARNING Avoid the risk of electric shock or severe injury. When the power cable gets damaged
it should only be replaced by the manufacturer or at a Authorized Service Center.
The build quality of the electric insulation is altered if spills or liquid gets into the tool while in use.
Do not expose to rain, liquids and/or dampness.
Before gaining access to the terminals all power sources should be disconnected.
Tools with double insulation and reinforced insulation are
equipped with a polarized plug (one prong is wider than the other). This plug will
only fit in the right way into a polarized outlet. If the plug cannot be introduced
into the outlet, reverse the plug. If it still doesn’t fit, call a qualified electrician to
install for you a polarized outlet. Do not alter the plug in any way. Both insulation
types eliminate the need of both a grounded third power cord with three prongs
or a grounded power connection.
When using an extension cable, verify the gauge is enough for
the power that your product needs. A lower gauge cable will cause voltage drop in the line, resulting in power loss and
overheating. The following table shows the right size to use depending on cable’s length and the ampere capability shown in
the tool’s nameplate. When in doubt use the next higher gauge.
WARNING
WARNING
WARNING
from 0 A and up to 10 A
from 10 A and up to 13 A
from 13 A and up to 15 A
from 15 A and up to 20 A
18 AWG(*)
16 AWG
14 AWG
8 AWG
16 AWG
14 AWG
12 AWG
6 AWG
3 (one grounded)
from 5.9’ to 49.2’ | higher than 49.2’
Ampere
Capacity Number of Conductors Extension gauge
*It is safe to use only if the extensions have a built-in artifact for over current protection.
AWG = American Wire Gauge. Reference: NMX-J-195-ANCE-2006
When operating power tools outdoors, use a grounded
extension cable labeled “For Outdoors Use”. These extensions are specially designed for
operating outdoors and reduce the risk of electric shock.

4ENGLISH
Work area
Keep your work area clean, and well lit.
Cluttered and dark areas may cause accidents.
Never use the tool in explosive atmospheres, such as in the
presence of flammable liquids, gases or dust.
Sparks generated by power tools may ignite the flammable material.
Keep children and bystanders at a safe distance while operating
the tool.
Distractions may cause loosing control.
Electrical Safety
The tool plug must match the power outlet. Never modify
the plug in any way. Do not use any adapter plugs with
grounded power tools.
Modified plugs and different power outlets increase the risk of electric shock.
Avoid body contact with grounded surfaces, such as pipes,
radiators, electric ranges and refrigerators.
The risk of electric shock increases if your body is grounded.
Do not expose the tool to rain or wet conditions.
Water entering into the tool increases the risk of electric shock.
Do not force the cord. Never use the cord to carry, lift or unplug
the tool. Keep the cord away from heat, oil, sharp edges or
moving parts.
Damaged or entangled cords increase the risk of electric shock.
When operating a tool outdoors, use an extension cord suitable
for outdoor use.
Using an adequate outdoor extension cord reduces the risk of electric shock.
If operating the tool in a damp location cannot be avoided, use
a ground fault circuit interrupter (GFCI) protected supply.
Using a GFCI reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and use common sense
when operating a tool. Do not use a power tool while you are
tired or under the influence of drugs, alcohol or medication.
A moment of distraction while operating the tool may result in personal injury.
Use personal protective equipment. Always wear eye
protection.
Protective equipment such as safety glasses, anti-dust mask, non-skid shoes,
hard hats and hearing protection used in the right conditions significantly
reduce personal injury.
Prevent unintentional starting up. Ensure the switch is in the
“OFF” position before connecting into the power source and /
or battery as well as when carrying the tool.
Transporting power tools with the finger on the switch or connecting power
tools with the switch in the “ON” position may cause accidents.
Remove any wrench or vice before turning the power tool on.
Wrenches or vices left attached to rotating parts of the tool may result in personal
injury.
Do not overreach. Keep proper footing and balance at all times.
This enables a better control on the tool during unexpected situations.
Dress properly. Do not wear loose clothing or jewelry. Keep
hair, clothes and gloves away from the moving parts.
Loose clothes or long hair may get caught in moving parts.
If you have dust extraction and recollection devices connected
onto the tool, inspect their connections and use them correctly.
Using these devices reduce dust-related risks.
Power Tools Use and Care
Do not force the tool. Use the adequate tool for your
application.
The correct tool delivers a better and safer job at the rate for which it was designed.
Do not use the tool if the switch is not working properly.
Any power tool that cannot be turned ON or OFF is dangerous and should be
repaired before operating.
Disconnect the tool from the power source and / or battery
before making any adjustments, changing accessories or
storing.
These measures reduce the risk of accidentally starting the tool.
Store tools out of the reach of children. Do not allow persons
that are not familiar with the tool or its instructions to
operate the tool.
Power tools are dangerous in the hands of untrained users.
Service the tool. Check the mobile parts are not misaligned or
stuck. There should not be broken parts or other conditions that
may affect its operation. Repair any damage before
using the tool.
Most accidents are caused due to poor maintenance to the tools.
Keep the cutting accessories sharp and clean.
Cutting accessories in good working conditions are less likely to bind and are
easier to control.
Use the tool, components and accessories in accordance with
these instructions and the projected way to use it for the type of
tool when in adequate working conditions.
Using the tool for applications different from those it was designed for, could
result in a hazardous situation.
Service
Repair the tool in a Authorized Service Center
using only identical spare parts.
This will ensure that the safety of the power tool is maintained.
General power tool
safety warnings
WARNING! Read carefully all safety warnings and instructions listed below. Failure to comply with any of
these warnings may result in electric shock, fire and / or severe damage. Save all warnings and instructions for
future references.
This tool is in compliance with
the Official Mexican Standard
(NOM - Norma Oficial Mexicana).

5
ENGLISH
• The tool is designed to work with bits
or accesories with SDS-PLUS shanks. Choose the right one
for the work piece. It reduces the risk of severe injury and
makes the job faster.
• To drill concrete or stone, use bits specifically designed
for concrete.
• To work on metal or plastic, use bits suitable for metal. Sizes
encompass a minimum of 1/32" (3/64" for a 1/2" chuck) and
up to the chuck maximum capacity.
• On wood, use regular bits suitable for wood. In any case,
to drill 1/4" or smaller orifices, use bits designed to drill on
metal.
• Do not try using bits exceeding the chuck capacity.
• Use well sharp and in good condition bits / accesories to
optimize works.
Choose the right bit
• Before starting work with the drill, take a few minutes to
assess the job to be done and double-check all the safety
caution rules.
• Fit the bit into the chuck. Remove the
chuck key before drilling. Failure to follow this instruction
makes the key to shoot out with great speed and cause
severe injury.
• Before drilling walls, floors or ceiling,
look for any built-in objects, like power cables and
conductors or pipes.
• Verify the switch is in the OFF position
before connecting the drill. Otherwise, it can unexpectedly
start operating and could cause severe injuries.
• Turn off and disconnect the tool before
reversing the chuck’s direction as well as fitting or replacing
bits.
Before using the hammer drill
• Use the auxiliary handles, if supplied with the tool.
Loss of control may result in personal injury.
• Hold the tool by the isolated parts. The cutting part of
bit could come into contact with hidden wiring or
with its own power cord. Making contact with a
power cord causes the tool metal parts get electrified and
may result in electric shock to the user.
• Do not force the tool to excessive workloads.
• Turn off the hammer drill immediately
if the bit gets stuck into de work piece. Then, remove the
bit off the work piece. Do not try removing stuck bits
turning on and off the tool.
• Do not apply too much force on the tool in order to
accelerate the drilling procedure. The bit could get
damaged and the tool would loose efficiency and useful
life.
• A large diameter bit causes a higher
reactive force leading to losing control over the tool. To
avoid this possibility, firmly hold the tool with both hands
and keep balanced footing. Drill at 90°
• Be prepared to relax the drilling force when the bit goes
through the material. Sudden movements could break the bit
or damage the hammer drill.
• Do not touch the bit or the orifices
immediately after drilling. Wait until they cool down to
handle them. Do not try to cool them down using water
or oil.
• Immediately after using do not set the tool where there
are particles and / or dust. They can be absorbed into the
tool mechanism and cause damage.
• Use earplugs when using the hammer drill.
Exposure to noise can cause hearing loss.
• Use dust mask and dust extractor if necessary.
Remember that materials such as asbestos, paint with
lead, additives, some types of wood, metals or minerals
are highly toxic.
• Use safety glasses.
While operating the hammer drill
Safety warnings for
drills and hammer drills
CAUTION
CAUTION
CAUTION
CAUTION
WARNING
WARNING
DANGER
DANGER

Power Cord
Protector
Steps 1
2
Parts
Handle
Operation
mode selector
Speed
control
Auxiliary
handle
Auxiliary
handle
Mount
Continuous
use button
Switch
Operation
lock button
Locking
sleeve
Depth
control rod
Depth
control rod
SDS
chuck
Power
cord
6
Rotation
selector
lever
Assembly
1. Insert the hammer drill head through the
auxiliary handle frame.
2. Insert the depth control rod into the frame
hexagonal orifice.
3. Rotate the auxiliary handle together with its
frame until is set in the right position to
operate the tool.
4. Turn the auxiliary handle to firmly set the
frame onto the hammer drill head.
• To adjust the auxiliary handle to a suitable
position to operate the rotary hammer, turn
the auxiliary handle counterclockwise, once
the auxiliary handle mount is loose, rotate it to
the desired position and turn the auxiliary
handle in reverse order to fix it the new
position.
• Press the release button (A) of the auxiliary
handle to move the depth control rod to the
desired position, once the rod is adjusted
in its new position release the release
button so that it is secured.
ENGLISH
LED
power indicator
4
3A

Locking
sleeve
Bit with
SDS-PLUS shank
Bit / Accessory assembly
• Before assembling clean and lightly lubricate the bit
and accessory.
• Push the blocking sleeve backwards while inserting the
bit / accessory.
• Release the blocking sleeve to put it back in its original position to
secure the bit / accessory. In case the blocking sleeve cannot be set back
into position repeat the previous step.
• To double-check the bit / accessory is properly fastened Trying to pulling
it out from the SDS Plus chuck. A bit / accessory properly installed cannot
be removed unless the blocking sleeve is pushed back at the same time.
Do not try to fix bits / accessories unless the tool is
disconnected.
7
Start up
Rotation selector lever
in the drilling position
Start up and operation control
• Intermittent operation:
Connect the plug into the power outlet.
Press the switch (A) to start the hammer drill.
To stop, just release the switch.
• Continuous operation:
Connect the plug into the power outlet.
Press the switch (A) and block it pressing the continuous use button (B).
To stop, press and then, release the switch.
Speed control
The tool can operate in different speeds. These can be selected adjusting the speed control (C) built in the switch. Turn the
speed control in a clockwise direction to increase the Hammer Drill speed and torque. Turn counterclockwise to lower
speed and torsion. Speed in increased depending upon the pressure applied on the switch (A).
Rotation direction
To get the bit to rotate forward and drill, move the rotation selector lever (D) towards
the arrow pointing the chuck. To get the bit go reverse and use the tool as a
screwdriver, move the rotation selector lever towards the arrow pointing the hammer
drill handle.
Never use the tool in reverse when the impact-rotation selector is
in t he IMPACT ( , , ) position, otherwise, the impact system will be
severely damaged.
Never change the rotation selector lever when the hammer drill
motor is running.
A
A
C
B
D
ENGLISH
WARNING
WARNING
WARNING

Materials like steel, wood or plastic can be drilled with the
tool using a three-jaw chuck with SDS Plus adapter (NOT
INCLUDED).
• To set the three jaws chuck, proceed as with any other
SDS Plus accessory (see page 7, Bit / Accessory Assembly).
• Insert the bit into the three jaws chuck until it stops and
fasten with the chuck key tightening each of the orifices in
an alternate manner.
Never use the three-jack chuck with the
operation mode selector set into the IMPACT ( , ,
) position.
8
Start up
• SDS Plus accessories need space to move inside the
chuck. This causes eccentricity when the tool has no load.
However, the accessory automatically gets centered during
the operation without affecting the drilling acuteness.
• The tool when new requires a 5-hour time working to
reach its maximum efficiency.
• When using the tool in the drilling or hammer drill mode
first, set the bit tip in the point where you are going to bore
and then, press the switch.
The tool is built with an overload brake stopping the axis
force (and causing a clacking noise) is the accessory gets
stuck. In the event of this happening:
• Turn off the tool immediately.
• Remove the stuck accessory.
• Start the tool again.
Additional informationOverload brake
No - impact Drill
Change the operation mode
• Press the locking button (E) and turn the operation mode selector (F) into one
of its 4 positions with regards to the job to be made.
• When set into the desired position release the locking button.
Never modify the position of the operation selector mode
when the hammer drill motor is running.
Drill - screwdriver Impact drill Chiselled
E
F
Chisel + adjustable angle
free mode, you can rotate
the chisel in any position.
ENGLISH
WARNING
WARNING
