Tulikivi NUOSKA User manual

NUOSKA-KIUKAAN ASENNUSOHJE MONTERINGSANVISNING AV NUOSKA BASTUAGGREGAT INSTALLATION OF NUOSKA HEATERS NUOSKA РУКОВОДСТВО ПО МОНТАЖУ
NUOSKA

2
SWEFIN ENG RUS
Nuoska-kiukaan toimitussisältö • Leveransinnehåll för bastuaggregatet Nuoska • Delivery contents of Nuoska sauna heater • Комплект поставки каменки Nuoska
SS187 Valkoinen/Vit/White/белый
SS600 Musta/Svart/Black/черный
Kaakelikehä, 8 kpl/st/шт.
Kakelram
Ярус отделки кафельной плиткой
SS188 Valkoinen/Vit/White/белый
SS601 Musta/Svart/Black/черный
Yläkaakelikehä, 1 kpl/st/шт.
Övre kakelram
Tile frames
Верхний ярус отделки кафельной
плиткой
SS094, 1 kpl/st/шт.
Kivikehä
Stenram
Stone cage
Емкость для камней
SS293, 1 kpl/st/шт.
Logomerkki
Logotyp
Logo
Логотип
(F) M6x16, 2 kpl/st/шт.
Uppokantaruuvi
Försänkt skruv
Countersunk screw
Крестовой шуруп
(A) 3,5x9, 16 kpl/st/шт.
Itseporautuvaruuvi
Övriga fästskruvar
Self-tapping screw
Шуруп-саморез
(B) M5x11, 36 kpl/st/шт.
Kierteen muovaavaruuvi
Gängpressande skruv
Thread-forming screw
Самонарезающий винт
(C) M5x10, 8 kpl/st/шт.
Kuusiokoloruuvi
Insexskruv
Hexagonal socket head screw
Шестигранный винт
SS133, 4 kpl/st/шт.
Kulmajalat
Hörnfötter
Slotted legs
Угловые ножки
4 kpl/st/шт.
Kulmajalkojen kiinnityskappaleet
Fäststycken för hörnfötterna
Fastening plates for slotted legs
Крепежные элементы угловых ножек
SS651 Valkoinen/Vit/White/xxx
SS650 Musta/Svart/Black/xxx
Pystykiskot, 4 kpl/st/шт.
Lodräta skenor
Vertical support
Вертикальные направляющие
1 kpl/st/шт.
Tyyppikilpitarra
Typskyltsdekal
Product nameplate label
Заводская шильда
(A) (B) (C)
TulikiviOyj
Madein Finland I - 0 Nuoska
400V 3 N AC
IP X4
SS004W/B
6,8kW
SS006W/B
10,5kW
SS005W/B
9,0kW
SS304
50
20
1900
950
50
50
20
400
400
Katsotarkemmat ohjeet käyttö- ja asennusohjeesta. Merinformation finns i bruks- och monteringsanvisningen.
Pleasecheck the operating manual and installation instructions for moredetailed information.
.
GenauereAnweisungen entnehmen Sie bitteder Gebrauchs- und Aufbauanleitung.
TulikiviOyj, FI 83900 Juuka, Finland, tel. [phone], www.tulikivi.com
VAROITUS!
PEITTÄMINEN JA
RIITTÄMÄTTÖMÄSTI TÄYTETTY KIVITILA
AIHEUTTAVATPALOVAARAN.
VARNING!ÖVERTÄCKNING
OCH ANVÄNDNING UTANVÄLFYLLT
STENMAGASINMEDFÖR BRANDFARA.
WARNING!COVERING AND AN
INADEQUATELYFILLED ROCKCONTAINER
CAUSE FIRE RISK.
BHИMAHИE!HАКРЫВАНИE
ЧЕМ-ЛИБОИ НEДOCТАТОЧНOE ЗАПOЛНEНИE
КАМНЯМИ OТСЕКАМОЖEТ ВЫЗВАТЬ РИСК
ВОЗНИКНОВEНИЯ ПOЖAPA.
WARNUNG!
EIN ABDECKEN DES
SAUNAOFENS SOWIE EIN UNGENÜGEND GEFÜLLTER
STEINBEHÄLTERVERURSACHENBRANDGEFAHR.
SS304
Musta/Svart/
Black/черный
SS897
Valkoinen/Vit/
White/белый
TulikiviOyj
Madein Finland I - 0 Nuoska
400V 3 N AC
IP X4
SS004W/B
6,8kW
SS006W/B
10,5kW
SS005W/B
9,0kW
SS304
50
20
1900
950
50
50
20
400
400
Katsotarkemmat ohjeet käyttö- ja asennusohjeesta. Merinformation finns i bruks- och monteringsanvisningen.
Pleasecheck the operating manual and installation instructions for moredetailed information.
.
GenauereAnweisungen entnehmen Sie bitteder Gebrauchs- und Aufbauanleitung.
TulikiviOyj, FI 83900 Juuka, Finland, tel. [phone], www.tulikivi.com
VAROITUS!
PEITTÄMINEN JA
RIITTÄMÄTTÖMÄSTI TÄYTETTY KIVITILA
AIHEUTTAVATPALOVAARAN.
VARNING!ÖVERTÄCKNING
OCH ANVÄNDNING UTANVÄLFYLLT
STENMAGASINMEDFÖR BRANDFARA.
WARNING!COVERING AND AN
INADEQUATELYFILLED ROCKCONTAINER
CAUSE FIRE RISK.
BHИMAHИE!HАКРЫВАНИE
ЧЕМ-ЛИБОИ НEДOCТАТОЧНOE ЗАПOЛНEНИE
КАМНЯМИ OТСЕКАМОЖEТ ВЫЗВАТЬ РИСК
ВОЗНИКНОВEНИЯ ПOЖAPA.
WARNUNG!
EIN ABDECKEN DES
SAUNAOFENS SOWIE EIN UNGENÜGEND GEFÜLLTER
STEINBEHÄLTERVERURSACHENBRANDGEFAHR.

3
SWEFIN ENG RUS
2.
4.
1. 3.

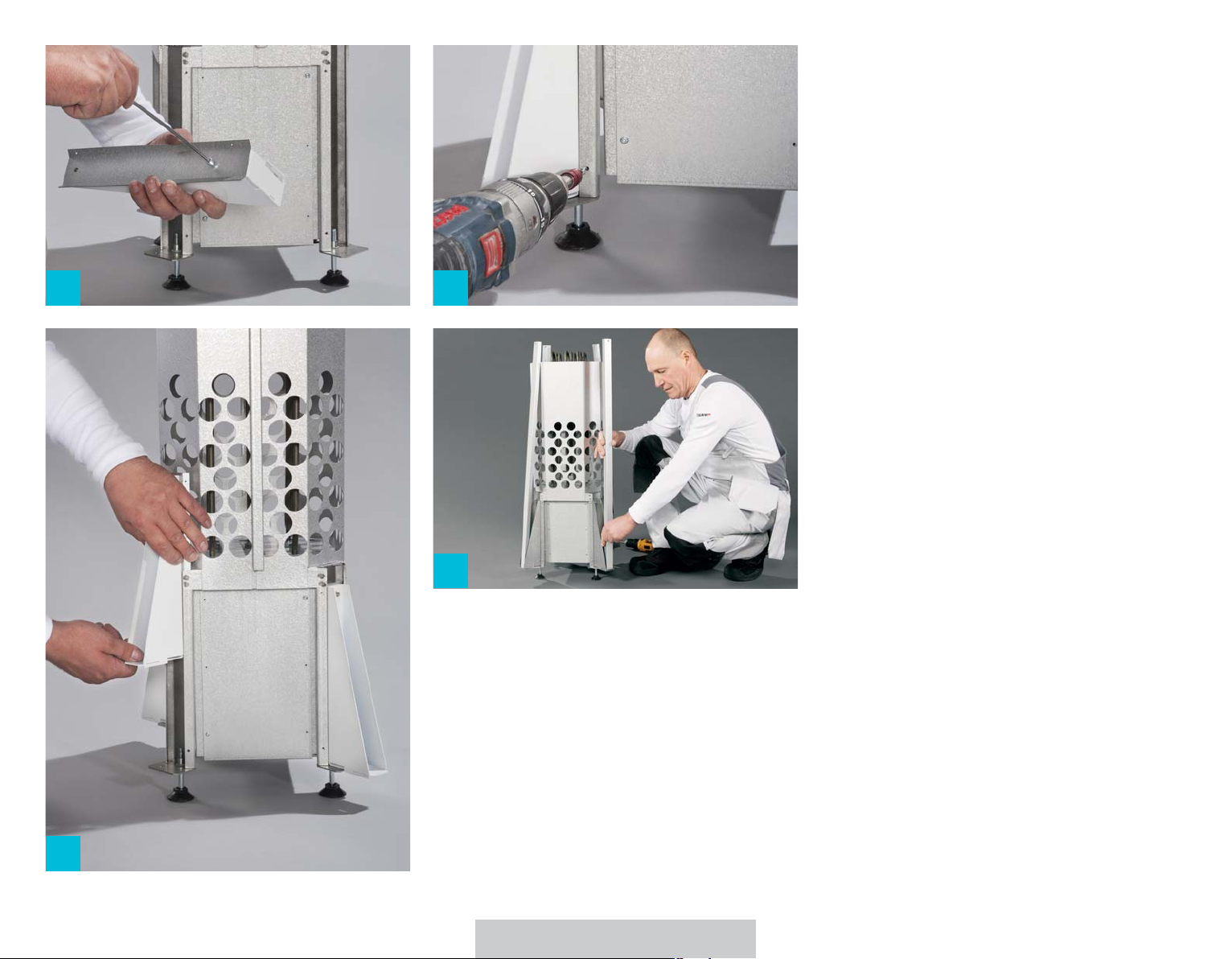

FIN Nuoska-kiukaan asennus
1. Kiinnitä kiinnityslista kulmajalkoihin kuusiokoloruuveilla (C).
2. Aseta kulmajalat kiuasrungon jalkakiskoihin.
3. Kiinnitä kulmajalat kiuasrunkoon neljällä itseporautuvilla ruuvil-
la (A).
4. Aseta pystykiskot kulmajaloissa oleviin koloihin.
Huom. Irroita kytkentätilan suojalevyn ruuvit 3 kpl molem-
milta sivuilta. Kytke kiuas ohjeiden mukaisesti. Kiukaan sähkö-
asennustyöt saa tehdä vain siihen oikeutettu ammattitaitoinen
sähköasentaja voimassaolevien määräysten mukaan. Kytken-
nän jälkeen kiinnitä kytkentätilan suojalevy paikoilleen.
SWE Montering av bastuaggregatet Nuoska
1. Skruva fast fästlisten i hörnfötterna med insexskruvarna (C).
2. Montera de lodräta skenorna i hålen i hörnfötterna.
3. Skruva fast hörnfötterna i fotskenorna i bastuaggregatets
stomme med de fyra självborrande skruvarna (A).
4. Montera de lodräta skenorna i hålen i hörnfötterna.
Obs! Skruva loss skruvarna (3 st.) på bägge sidor av
kopplings- utrymmets skyddsskiva. Anslut bastuaggregatet
till elnätet. Endast en auktoriserad professionell elmontör får
utföra elinstalla tioner för bastuaggregatet enligt gällande
bestämmelser. Eer anslutningen ska skyddsskivan till
kopplingsutrymmet skruvas fast.
ENG Installation of Nuoska heaters
1. Attach the fastening plates to the slotted legs using hexagonal
socket head screws (C).
2. Fit the slotted legs into the leg rails on the heater body
3. Screw the slotted legs into the leg rails on the heater body us-
ing four (4) self-tapping screws (A).
4. Place the vertical supports in the slots on each of the legs.
Note! Remove the three (3) screws on both sides of the pan-
el protecting the connection space. Connect the heater in ac-
cordance with the instructions. The electrical work for the
sauna heater may only be performed by a qualified electrician
authorised to undertake such work, in accordance with the
relevant regulations. Aer the connection is completed, put
the protective panel into position.
RUS Монтаж каменки Nuoska
1. Закрепите крепежные элементы к угловым ножкам четырьмя
шестигранными шурупами (C).
2. Установите угловые ножки на вертикальные направляющие
каменки
3. Прикрутите их к корпусу каменки четырьмя шурупами-само-
резами (А)
4. Установите вертикальные направляющие в пазах угловых но-
жек.
Внимание! Снимите защитную пластину с блока подклю-
чения, открутив с обоих сторон по 3 шурупа. Подключите ка-
менку в соответствии с инструкцией. Работы по подключе-
нию каменки могут выполняться только квалифицированным
электриком с соблюдением действующих норм и правил.
После завершения поключения установите на место защит-
ную пластину.

4
SWEFIN ENG RUS
6.
8.
7.
9.
5.
FIN
5. Vedä pystykiskoja hieman ulospäin, ja jätä pystykiskot lepää-
mään kiuasrunkoa vasten.
6. Aseta kaakelikehä (1) paikoilleen.
7. Ruuvaa kaakelikehä kierteen muovaavillaruuveilla (B) pystykis-
kojen reikiin.
Jatka kaakelikehien paikalleen laittoa numerojärjestyksessä.
8. Aseta yläkaakelikehä (9) paikoilleen.
9. Ruuvaa yläkaakelikehä kierteen muovaavilla ruuveilla (B) kiinni
pystykiskoihin kiukaan sisäpuolelta.
SWE
5. Dra de lodräta skenorna något utåt och låt dem ligga mot
bastuaggregatets stomme.
6. Montera kakelramen (1) på plats.
7. Skruva fast kakelramen i hålen i de lodräta skenorna med de
gängpressande skruvarna (B).
Fortsätt att montera kakelramarna på plats i nummerordning.
8. Montera den övre kakelramen (9) på plats.
9. Skruva fast den i de lodräta skenorna på insidan av
bastuaggregatet med de gängpressande skruvarna (B).
ENG
5. Pull the vertical supports outwards slightly and let them lean
against the heater body.
6. Place a tile frame (1) into position.
7. Screw the tile frame to the holes in the vertical supports using
thread-forming screws (B).
Continue fitting the other tile frames, following their number
sequence.
8. Place the upper tile frame (9) into position.
9. Attach it using thread-forming screws (B) to the vertical sup-
ports on the inside of the heater.
RUS
5. Слегка вытяните вертикальные направляющие наверх. На-
правляющие должны опираться на корпус каменки.
6. Установите на место нижний кафельный ярус (1).
7. Закрепите ярус самонарезающими винтами (В) в отверстия
вертикальных направляющих. Продолжайте установку ярусов
облицовки кафельной плиткой в порядке нумерации.
8 В конце установите верхний ярус (9).
9. Закрепите его самонарезающими шурупами (В) на верти-
кальных направляющих с внутренней стороны каменки.

5
SWEFIN ENG RUS
10.
12.
11.
FIN
10. Kiinnitä logomerkki kiinnityskohtaan uppokantaruuveilla (G).
11. Aseta kivikehä paikoilleen kiuasrungon päälle.
12. Tarkista lopuksi silmämääräisesti kaakelisaumojen suoruus ja
oikaise tarvittaessa kaakelikehiä liikuttelemalla niitä kevyesti
sivusuuntaisesti.
13. Kiinnitä tyyppikilpitarra kiukaan alaosaan kaakelikehän keskim-
mäiseen kaakeliin virtakytkimen puoleiselle sivulle ja merkit-
se tyyppikilpeen oikea kiukaan teho. Lopuksi kivitila täytetään
kiuaskivillä.
SWE
10. Skruva fast logotypen på fäststället med de försänkta skruvar-
na (G).
11. Montera stenramen på plats på bastuaggregatets stomme.
12. Kontrollera till slut att kakelfogarna är räta och justera vid
behov kakelramarna genom att försiktigt flytta på dem
sidlänges.
13. Fäst typdekalen i den nedre delen av bastuaggregatet
på det mellersta kaklet i kakelramen på samma sida som
strömbrytaren och ange aggregatets eekt på den. Till slut
radas bastuugnsstenarna i stenutrymmet.
ENG
10. Attach the logo to the fixing point using countersunk screws
(G).
11. Place the sauna stone cage on the heater body.
12. Take a look to see that the tile joints are straight and, if neces-
sary, adjust the tile frames by moving them gently from side
to side. Attach the product nameplate to the lower part of the
heater, to a centre tile on the same side as the power switch.
13.
13. Mark the appropriate power output on the product name-
plate. Finally, place the sauna stones in the stone compart-
ment.
RUS
10. Закрепите логотип в месте установки шурупами с потайной
головкой (G).
11. Установите емкость для камней на корпусе каменки.
12. Проверьте визуально прямизну стыков кафельной плитки.
При необходимости, их можно выровнять, слегка двигая яру-
сы с кафельной плиткой в боковом направлении.
13. Закрепите серийный щиток-наклейку в нижней части камен-
ки на средней кафельной плитке, со стороны выключателя.
Укажите на щитке правильную мощность каменки. В послед-
нюю очередь заполняется емкость для каменй.

6
SWEFIN ENG RUS
FIN

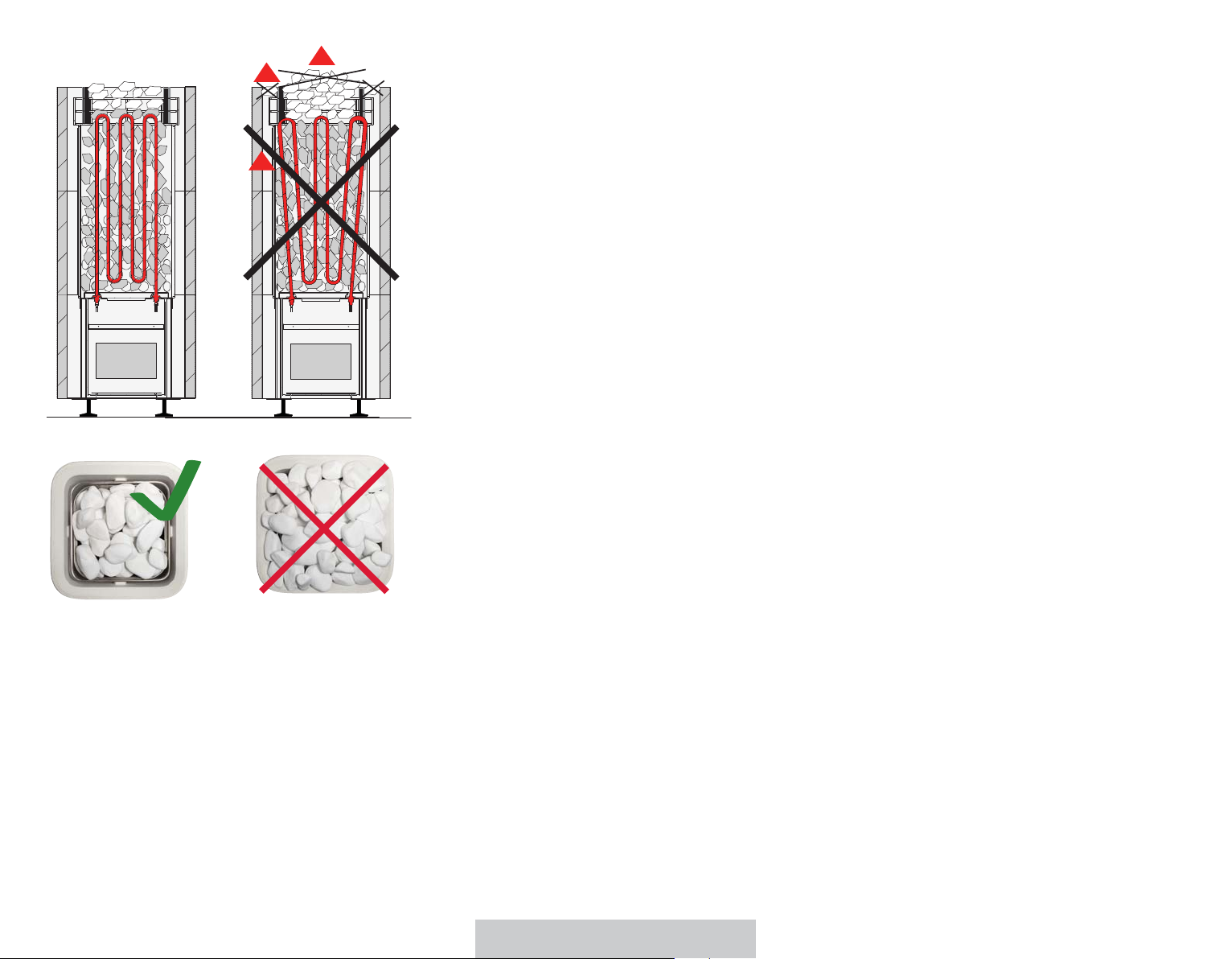

KIUASKIVIEN LATOMINEN
Sähkökiukaissa käytetään kooltaan alle 10 cm oliviinidiabaasia. Keraa-
misten kivien käyttö on kiellettyä. Mikäli kiukaassa käytetään Tuliki-
ven toimittamia koristekiviä, ne asetetaan kiukaan muiden kiuaskivien
päälle siten, etteivät ne estä kiukaan läpivirtaavaa ilmaa ja ne eivät saa
koskettaa vastuksia. Muiden kuin Tulikivi Oyj:n myymiä koristekiviä ei
saa kiukaassa käyttää.
Huuhdo kiuaskivet ennen kiukaaseen latomista. Lado kivet väljästi, jot-
ta ilma pääsee liikkumaan niiden välistä. Kivien paino tulee on toisten
kivien varassa, ei vastusten varassa. Älä kiilaa kiviä tiukasti vastusten
väliin. Lado kivet siten, että vastukset peittyvät. Älä tee kivistä kekoa
kiukaan päälle. Älä lado kiviä kivikehän ja rungon väliin. Kivet asenne-
taan aina vain kivikehän sisälle. Takuu ei korvaa liian tiiviisti ladottujen
kivien aiheuttamaa vahinkoa kiukaan vastuksille. Liian täynnä tai vähän
täytetty kivitila voi aiheuttaa tulipalon.
Huom. Asennusjärjestyksen muutos, jos kiukaaseen asennetaan lisä-
varusteena termopari. Liian täynnä tai vähän täytetty kivitila voi ai-
heutaa tulipalon.
SWE
STAPLING AV BASTUSTENAR
I elektriska bastuaggregat är stenarna olivindiabas med en diameter
på under 10 cm. Det är förbjudet att använda keramiska stenar. Om
dekorationsstenar från Tulikivi används i bastuaggregatet ska de stap-
las på de andra bastustenarna så att de inte hindrar luen att strömma
genom ugnen. De får inte heller röra vid elmotstånden. Endast deko-
rationsstenar som säljs av Tulikivi Oyj får användas i bastuaggregatet.
Skölj bastustenarna innan du staplar dem i bastuaggregatet. Lägg ste-
narna glest så att luen kan cirkulera mellan dem. Stenarna ska vila
mot varandra, inte på elmotstånden. Kila inte fast stenar mellan elmot-
stånden. Stapla stenarna så att de täcker elmotstånden. Gör inte en
stack av stenarna på bastuaggregatet. Lägg inte stenar mellan sten-
ramen och ugnens stomme. Stenarna ska alltid staplas innanför sten-
ramen. Garantin ersätter inte skada i bastuaggregatets elmotstånd
som förorsakats av alltför tätt staplade stenar. Ett alltför fullt eller
glest stenutrymme kan orsaka eldsvåda.
Obs. Observera den förändrade monteringsordningen om termopar
installeras i bastuaggregatet som kringutrustning. För mycket eller för
lite fyllt stenmagasin kan orsaka brand.
ENG
PUTTING THE SAUNA STONES IN PLACE
Olivine diabase stones with a diameter of less than 10 cm are used in
electric sauna heaters. The use of ceramic sauna stones is prohibited.
If you use Tulikivi decorative stones, place them on top of the other
sauna stones. Make sure that they do not prevent air from flowing
through the heater. Also make sure that they do not touch the heat-
ing elements. The use of decorative stones supplied by manufacturers
other than Tulikivi is prohibited.
Rinse the sauna stones before putting them in place. Position the
stones loosely so that air can pass between them. The stones should
rest on the other stones and not on the heating elements. Do not
wedge the stones tightly between the heating elements, but place
them so as to cover the heating elements. Do not stack the stones
high in a pile on the heater. Do not place stones between the sauna
stone enclosure and the heater body. The stones must always be
placed inside the sauna stone enclosure. The warranty does not cover
damage to the heating elements caused by stones that have been set
too tightly. If too full or too empty, the sauna stone compartment can
cause a fire.
Note! Please note that the installation sequence is slightly dierent
if the heater is to be fitted with a thermocouple as an optional ac-
cessory. If too full or too empty, the sauna stone compartment can
cause a fire.
RUS
УКЛАДКА КАМНЕЙ ДЛЯ ПАРА
В электрокаменках используется камень оливин диабаз размером
до 10 см. Использование искусственных керамических камней за-
прещается. В случае, если используются декоративные камни Тули-
киви, они укладываются поверх обычных камней для пара так, что-
бы не препятствовать свободному движению воздуха и не касаться
электротэнов. Рекомендуется использовать только те виды декора-
тивных камней, которые продаются у авторизованных дилеров Ту-
ликиви.
Внимание! Перед укладкой помойте камни для пара. Укладывайте
камни неплотно, чтобы воздух свободно циркулировал между ними.
Камни не должны давить свой тяжестью на электротэны. Нельзя
слишком туго набивать камнями пространство между тэнами. Кам-
ни для пара должны покрывать электротэны, но не черезмерной го-
рой. Нельзя укладывать камни в промежуток между облицовкой
каменки и корзиной для камней. Камни укладываются только в кор-
зину для камней. Гарантия не распространяется на случаи возник-
новения повреждений каменки из-за черезмерно плотно уложен-
ных камней. Как излишнее, так и недостаточное количество камней
может вызвать пожароопасную ситуацию.
!
!
!

7
SWEFIN ENG RUS
Integroidun Nuoska-kiukaan toimitussisältö • Leveransinnehåll för integrerat bastuaggregatet Nuoska • Delivery content of Integrated Nuoska sauna heater
Комплект поставки интегрированной каменки Nuoska
SS292 White, 1 kpl/st шт.
SS599 Black, 1 kpl/st/шт.
Intergointikaulus
Integreringskrage
Protective ring for integrated heater
Защитный фартук
SS094, 1 kpl/st/шт.
Kivikehä
Stenram
Stone cage
Емкость для камней
SS293, 1 kpl/st/шт.
Logomerkki
Logotyp
Logo
Логотип
(F) M6x16, 2 kpl/st/шт.
Uppokantaruuvi
Försänkt skruv
Countersunk screw
Крестовой шуруп
(A) 3,5x9, 16 kpl/st/шт.
Itseporautuvaruuvi
Övriga fästskruvar
Self-tapping screw
Шуруп-саморез
(B) M5x11, 24 kpl/st/шт.
Kierteen muovaavaruuvi
Gängpressande skruv
Thread-forming screw
Самонарезающий винт
(C) M5x10, 8 kpl/st/шт.
Kuusiokoloruuvi
Insexskruv
Hexagonal socket head screw
Шестигранный винт
SS133, 4 kpl/st/шт.
Kulmajalat
Hörnfötter
Slotted legs
Угловые ножки
4 kpl/st/шт.
Kulmajalkojen kiinnityskappaleet
Fäststycken för hörnfötterna
Fastening plates for slotted legs
Крепежные элементы угловых ножек
SS651 White, 4 kpl/st/шт.
SS650 Black, 4 kpl/st/шт.
Pystykiskot
Lodräta skenor
Vertical support
Вертикальные направляющие
SS312, 4 kpl/st/шт.
Intergrointipellit
Integreringsplåtar
Panels for integrated heater
Металлическиелисты длявстраивания
1 kpl/st/шт.
Tyyppikilpitarra
Typskyltsdekal
Product nameplate label
Заводская шильда
(A) (B) (C)
TulikiviOyj
Madein Finland I - 0 Nuoska
400V 3 N AC
IP X4
SS170W/B
6,8kW
SS172W/B
10,5kW
SS171W/B
9,0kW
SS898
Katsotarkemmat ohjeet käyttö- ja asennusohjeesta. Merinformation finns i bruks- och monteringsanvisningen.
Pleasecheck the operating manual and installation instructions for moredetailed information.
.
GenauereAnweisungen entnehmen Sie bitteder Gebrauchs- und Aufbauanleitung.
TulikiviOyj, FI 83900 Juuka, Finland, tel. [phone], www.tulikivi.com
VAROITUS!
PEITTÄMINEN JA
RIITTÄMÄTTÖMÄSTI TÄYTETTY KIVITILA
AIHEUTTAVATPALOVAARAN.
VARNING!ÖVERTÄCKNING
OCH ANVÄNDNING UTANVÄLFYLLT
STENMAGASINMEDFÖR BRANDFARA.
WARNING!COVERING AND AN
INADEQUATELYFILLED ROCKCONTAINER
CAUSE FIRE RISK.
BHИMAHИE!HАКРЫВАНИE
ЧЕМ-ЛИБОИ НEДOCТАТОЧНOE ЗАПOЛНEНИE
КАМНЯМИ OТСЕКАМОЖEТ ВЫЗВАТЬ РИСК
ВОЗНИКНОВEНИЯ ПOЖAPA.
WARNUNG!
EIN ABDECKEN DES
SAUNAOFENS SOWIE EIN UNGENÜGEND GEFÜLLTER
STEINBEHÄLTERVERURSACHENBRANDGEFAHR.
900
652 0
+20
602 0
+8
870
246
A
min.
20
110
+2
A
1900
440 0
+20
440 0
+20
SS898
Musta/Svart/
Black/черный
SS899
Valkoinen/Vit/
White/белый
TulikiviOyj
Madein Finland I - 0 Nuoska
400V 3 N AC
IP X4
SS170W/B
6,8kW
SS172W/B
10,5kW
SS171W/B
9,0kW
SS898
Katsotarkemmat ohjeet käyttö- ja asennusohjeesta. Merinformation finns i bruks- och monteringsanvisningen.
Pleasecheck the operating manual and installation instructions for moredetailed information.
.
GenauereAnweisungen entnehmen Sie bitteder Gebrauchs- und Aufbauanleitung.
TulikiviOyj, FI 83900 Juuka, Finland, tel. [phone], www.tulikivi.com
VAROITUS!
PEITTÄMINEN JA
RIITTÄMÄTTÖMÄSTI TÄYTETTY KIVITILA
AIHEUTTAVATPALOVAARAN.
VARNING!ÖVERTÄCKNING
OCH ANVÄNDNING UTANVÄLFYLLT
STENMAGASINMEDFÖR BRANDFARA.
WARNING!COVERING AND AN
INADEQUATELYFILLED ROCKCONTAINER
CAUSE FIRE RISK.
BHИMAHИE!HАКРЫВАНИE
ЧЕМ-ЛИБОИ НEДOCТАТОЧНOE ЗАПOЛНEНИE
КАМНЯМИ OТСЕКАМОЖEТ ВЫЗВАТЬ РИСК
ВОЗНИКНОВEНИЯ ПOЖAPA.
WARNUNG!
EIN ABDECKEN DES
SAUNAOFENS SOWIE EIN UNGENÜGEND GEFÜLLTER
STEINBEHÄLTERVERURSACHENBRANDGEFAHR.
900
652 0
+20
602 0
+8
870
246
A
min.
20
110
+2
A
1900
440 0
+20
440 0
+20

8
SWEFIN ENG RUS
1.
4.
FIN Integroidun Nuoska-kiukaan asennus
1. Kiinnitä kiinnityslista kulmajalkoihin kuusiokoloruuveilla (C).
2. Aseta kulmajalat kiuasrungon jalkakiskoihin.
3. Kiinnitä kulmajalat kiuasrunkoon neljällä itseporautuvalla ruu-
villa (A).
4. Aseta pystykiskot kulmajaloissa oleviin koloihin.
Huom. Irroita kytkentätilan suojalevyn ruuvit 3 kpl molemmil-
ta si- vuilta. Kytke kiuas ohjeiden mukaisesti. Kiukaan sähkö-
asennustyöt saa tehdä vain siihen oikeutettu ammattitaitoinen
sähköasentaja voimassaolevien määräysten mukaan. Kytken-
nän jälkeen kiinnitä kytkentätilan suojalevy paikoilleen.
SWE Montering av integrerat Nuoska-bastuaggregat
1. Skruva fast fästlisten i hörnfötterna med insexskruvarna (C).
2. Montera de lodräta skenorna i hörnfötterna i bastuaggrega-
tets stomme.
3. Skruva fast hörnfötterna i fotskenorna i bastuaggregatets
stomme med de fyra självborrande skruvarna (A).
4. Montera de lodräta skenorna i hålen i hörnfötterna.
Obs! Skruva loss skruvarna (3 st.) på bägge sidor av
kopplingsut- rymmets skyddsskiva. Anslut bastuaggregatet
till elnätet. Endast en auktoriserad professionell elmontör får
utföra elinstallationer för bastuaggregatet enligt gällande
bestämmelser. Eer anslutningen ska skyddsskivan till
kopplingsutrymmet skruvas fast.
ENG Installation of integrated Nuoska sauna heaters
1. Attach the fastening plates to the slotted legs using hexagonal
socket head screws (C).
2. Fit the slotted legs into the leg rails on the heater body.
3. Screw the slotted legs into the leg rails on the heater body us-
ing four (4) self-tapping screws (A).
4. Place the vertical supports in the slots on each of the legs.
Note! Remove the three (3) screws on both sides of the pan-
el protecting the connection space. Connect the heater in ac-
cordance with the instructions. The electrical work for the
sauna heater may only be performed by a qualified electrician
authorised to undertake such work, in accordance with the
relevant regulations. Aer the connection is completed, put
the protective panel into position.
RUS Монтаж интегрированной каменки Nuoska
1. Закрепите крепежные элементы к угловым ножкам четырьмя
шестигранными шурупами (C).
2. Установите угловые ножки на вертикальные направляющие
каменки.
3. прикрутите их к корпусу каменки четырьмя шурупами-само-
резами (А).
4. Установите вертикальные направляющие в пазах угловых но-
жек.
Внимание! Снимите защитную пластину с блока подклю-
чения, открутив с обоих сторон по 3 шурупа. Подключите ка-
менку в соответствии с инструкцией. Работы по подключе-
нию каменки могут выполняться только квалифицированным
электриком с соблюдением действующих норм и правил.
После завершения поключения установите на место защит-
ную пластину.
3.
2.

9
SWEFIN ENG RUS
6.
7.
FIN

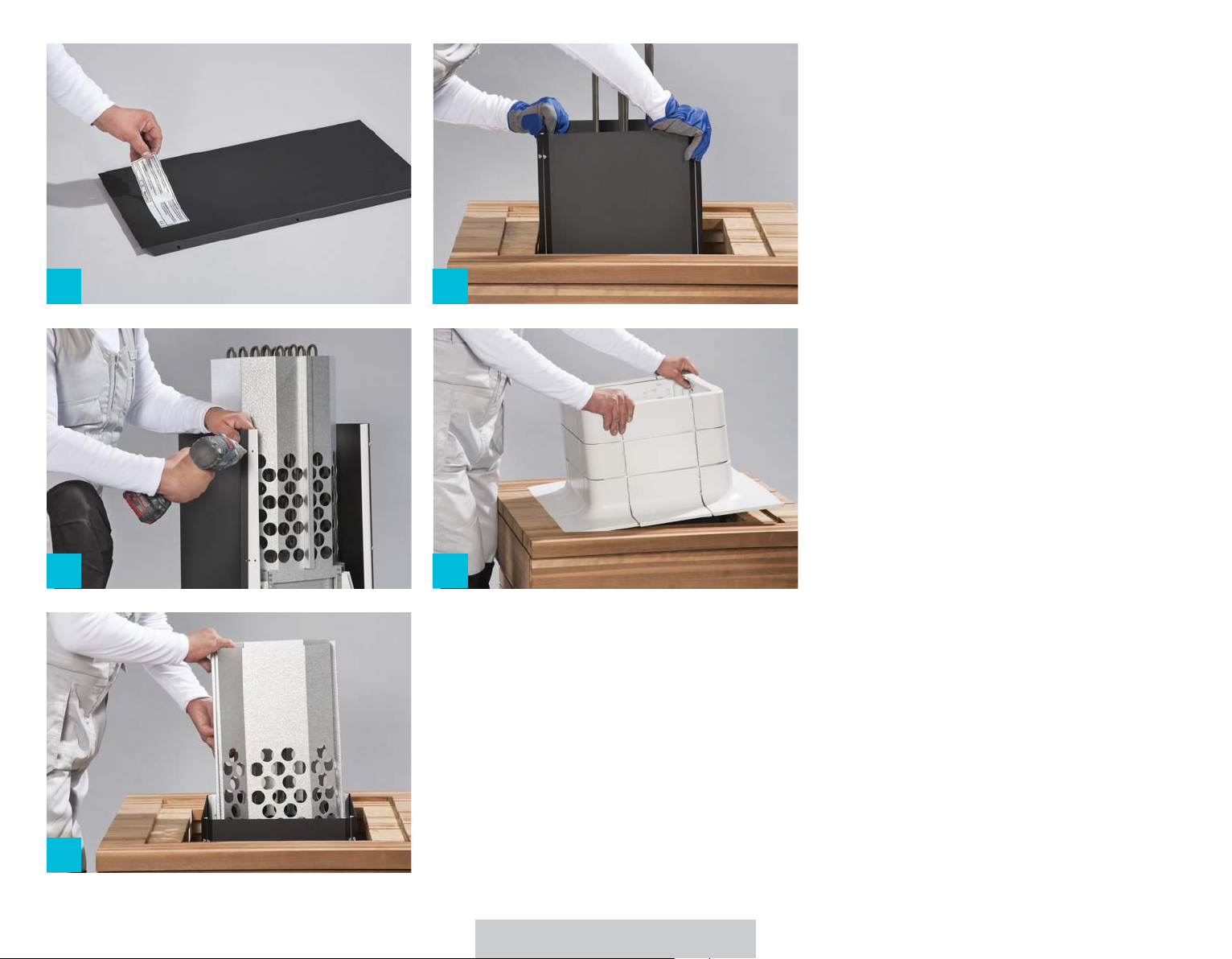

5. Kiinnitä tyyppikilpitarra kiukaan integrointipellin alaosaan vir-
takytkimen puoleiselle sivulle ja merkitse tyyppikilpeen oikea
kiukaan teho.
6. Kiinnitä integrointipellit pystykiskoihin kierteen muovaavilla
ruuveilla (B).
7. Irroita kivitilan kehys ja nosta kiuasrunko paikoilleen.
8. Aseta kivitilan kehys paikoilleen.
9. Ota integrointikauluksen metallisesta rungosta kiinni ja nosta
integrointikaulus paikoilleen.
Huom. Älä nosta kaakeleista. Lauteessa olevan aukon minimi-
mitta on 440 mm x 440 mm. Lauteen korkeus tulisi olla 650
mm +- 10 mm lattiapinnasta.
5. 8.
9.
SWE
5. Fäst typdekalen i den nedre delen av bastuaggregatets in-
gregreringsplåt på samma sida som strömbrytaren och ange
aggregatets eekt på den.
6. äst integreringsplåtarna i de lodräta skenorna med gängbil-
dande skruvarna (B).
7. Lösgör stenutrymmets ram och ly aggregatets stomme på
plats.
8. Montera stenutrymmets ram på plats.
9. Grip tag i integreringskragens metallstomme och ly den på
plats.
Obs! Ta inte tag i kakelplattorna. Minimimåttet för öppningen
i laven är 440 mm x 440 mm. Lavens höjd bör vara 650 mm
+- 10 mm från golvytan.
ENG
5. Attach the product nameplate label to the lower part of the
panel for the integrated heater, on the same side as the pow-
er switch. Mark the appropriate power output on the product
nameplate.
6. Attach the panels for the integrated heater to the vertical
supports using thread-forming screws (B).
7. Remove the stone compartment frame and li the heater
body into place.
8. Put the stone compartment frame back in place.
9. Grab hold of the metal frame of the protective ring and li the
ring assembly into place.
Note! Do not li using the tiles. The minimum dimensions
of the hole in the bench are 440 mm x 440 mm. The bench
height from the floor surface should be 650 mm ± 10 mm.
RUS
5. Закрепите серийный щиток-наклейку в нижней части метал-
лического листадля встраивания каменки, со стороны выклю-
чателя. Укажите на щитке правильную мощность каменки.
6. Закрепите металлические листы встраивания к вертикальным
направляющим самонарезающими винтами (В).
7. Снимите емкость для камней и установите каменку на пред-
назначенное ей
8. Установите на место емкость для камней.
9. Возьмите защитный фартук за его металлический внутренний
каркас и установите на место.
Внимание! Ни в коем случае не поднимайте держась за ка-
фельную поверхность . Минимальный размер отверстия в
полке для встраивания каменки 440 х 440 мм. Высота полка
должна быть 650 мм +- 10 мм от уровня пола.

10
SWEFIN ENG RUS
10.
FIN
10. Kiinnitä logomerkki kiinnityskohtaan uppokantaruuveilla (G).
11. Aseta kivikehä paikoilleen kiuasrungon päälle. Lopuksi kivitila
täytetään kiuaskivillä.
SWE
10. Skruva fast logotypen på fäststället med de försänkta skruvarna
(G).
11. Montera stenramen på plats på bastuaggregatets stomme. Till
slut radas bastuugnsstenarna i stenutrymmet.
ENG
10. Attach the logo to the fixing point using countersunk screws
(G).
11. Place the sauna stone cage on the heater body. Finally, place
the sauna stones in the stone compartment.
RUS
10. Закрепите логотип на предназначенном месте шурупом (G).
11. Установите емкость для камней на корпус каменки. В послед-
нюю очередь заполняется емкость для каменй.
11.

11
SWEFIN ENG RUS
FIN
KIUASKIVIEN LATOMINEN
Sähkökiukaissa käytetään kooltaan alle 10 cm oliviinidiabaasia. Keraa-
misten kivien käyttö on kiellettyä. Mikäli kiukaassa käytetään Tuliki-
ven toimittamia koristekiviä, ne asetetaan kiukaan muiden kiuaskivien
päälle siten, etteivät ne estä kiukaan läpivirtaavaa ilmaa ja ne eivät saa
koskettaa vastuksia. Muiden kuin Tulikivi Oyj:n myymiä koristekiviä ei
saa kiukaassa käyttää.
Huuhdo kiuaskivet ennen kiukaaseen latomista. Lado kivet väljästi, jot-
ta ilma pääsee liikkumaan niiden välistä. Kivien paino tulee on toisten
kivien varassa, ei vastusten varassa. Älä kiilaa kiviä tiukasti vastusten
väliin. Lado kivet siten, että vastukset peittyvät. Älä tee kivistä kekoa
kiukaan päälle. Älä lado kiviä kivikehän ja rungon väliin. Kivet asenne-
taan aina vain kivikehän sisälle. Takuu ei korvaa liian tiiviisti ladottujen
kivien aiheuttamaa vahinkoa kiukaan vastuksille. Liian täynnä tai vähän
täytetty kivitila voi aiheuttaa tulipalon.
Huom. Asennusjärjestyksen muutos, jos kiukaaseen asennetaan lisä-
varusteena termopari. Liian täynnä tai vähän täytetty kivitila voi ai-
heutaa tulipalon.
SWE
STAPLING AV BASTUSTENAR
I elektriska bastuaggregat är stenarna olivindiabas med en diameter
på under 10 cm. Det är förbjudet att använda keramiska stenar. Om
dekorationsstenar från Tulikivi används i bastuaggregatet ska de stap-
las på de andra bastustenarna så att de inte hindrar luen att strömma
genom ugnen. De får inte heller röra vid elmotstånden. Endast deko-
rationsstenar som säljs av Tulikivi Oyj får användas i bastuaggregatet.
Skölj bastustenarna innan du staplar dem i bastuaggregatet. Lägg ste-
narna glest så att luen kan cirkulera mellan dem. Stenarna ska vila
mot varandra, inte på elmotstånden. Kila inte fast stenar mellan elmot-
stånden. Stapla stenarna så att de täcker elmotstånden. Gör inte en
stack av stenarna på bastuaggregatet. Lägg inte stenar mellan sten-
ramen och ugnens stomme. Stenarna ska alltid staplas innanför sten-
ramen. Garantin ersätter inte skada i bastuaggregatets elmotstånd
som förorsakats av alltför tätt staplade stenar. Ett alltför fullt eller
glest stenutrymme kan orsaka eldsvåda.
Obs. Observera den förändrade monteringsordningen om termopar
installeras i bastuaggregatet som kringutrustning. För mycket eller för
lite fyllt stenmagasin kan orsaka brand.
ENG
PUTTING THE SAUNA STONES IN PLACE
Olivine diabase stones with a diameter of less than 10 cm are used in
electric sauna heaters. The use of ceramic sauna stones is prohibited.
If you use Tulikivi decorative stones, place them on top of the other
sauna stones. Make sure that they do not prevent air from flowing
through the heater. Also make sure that they do not touch the heat-
ing elements. The use of decorative stones supplied by manufacturers
other than Tulikivi is prohibited.
Rinse the sauna stones before putting them in place. Position the
stones loosely so that air can pass between them. The stones should
rest on the other stones and not on the heating elements. Do not
wedge the stones tightly between the heating elements, but place
them so as to cover the heating elements. Do not stack the stones
high in a pile on the heater. Do not place stones between the sauna
stone enclosure and the heater body. The stones must always be
placed inside the sauna stone enclosure. The warranty does not cover
damage to the heating elements caused by stones that have been set
too tightly. If too full or too empty, the sauna stone compartment can
cause a fire.
Note! Please note that the installation sequence is slightly dierent
if the heater is to be fitted with a thermocouple as an optional ac-
cessory. If too full or too empty, the sauna stone compartment can
cause a fire.
RUS
УКЛАДКА КАМНЕЙ ДЛЯ ПАРА
В электрокаменках используется камень оливин диабаз размером
до 10 см. Использование искусственных керамических камней за-
прещается. В случае, если используются декоративные камни Тули-
киви, они укладываются поверх обычных камней для пара так, что-
бы не препятствовать свободному движению воздуха и не касаться
электротэнов. Рекомендуется использовать только те виды декора-
тивных камней, которые продаются у авторизованных дилеров Ту-
ликиви.
Внимание! Перед укладкой помойте камни для пара. Укладывайте
камни неплотно, чтобы воздух свободно циркулировал между ними.
Камни не должны давить свой тяжестью на электротэны. Нельзя
слишком туго набивать камнями пространство между тэнами. Кам-
ни для пара должны покрывать электротэны, но не черезмерной го-
рой. Нельзя укладывать камни в промежуток между облицовкой
каменки и корзиной для камней. Камни укладываются только в кор-
зину для камней. Гарантия не распространяется на случаи возник-
новения повреждений каменки из-за черезмерно плотно уложен-
ных камней. Как излишнее, так и недостаточное количество камней
может вызвать пожароопасную ситуацию.
!
!
!

Säilytä tuotteen ostokuitti yhdessä tämän asennus- ja käyttöohjeen kanssa. Asennus- ja käyttöohje sisältää tärkeitä valmistustietoja.
Monterings och bruksanvisningar innehåller viktiga information om produkten. Vänligen förvara kvittot tillsammans med monterings- och bruksanvisnigar.
Keep the product purchase receipt in the same place as these instructions for installation and use. The instructions for installation and use include important manufacturing information.
Храните кассовый чек о покупке данного изделия вместе с этой инструкцией по установке и эксплуатации.
Инструкция по установке и эксплуатации содержит важную техническую информацию.
Tulikivi Oyj, FI-83900 Juuka, Finland, Tel. [phone], www.tulikivi.com
AO1704, 03/2015, FIN-SWE-ENG-RUS
