Turnstone Campfire Big Lamp User manual

R
©2010 Steelcase Inc.
Grand Rapids, MI 49501 U.S.A.
Printed in U.S.A.

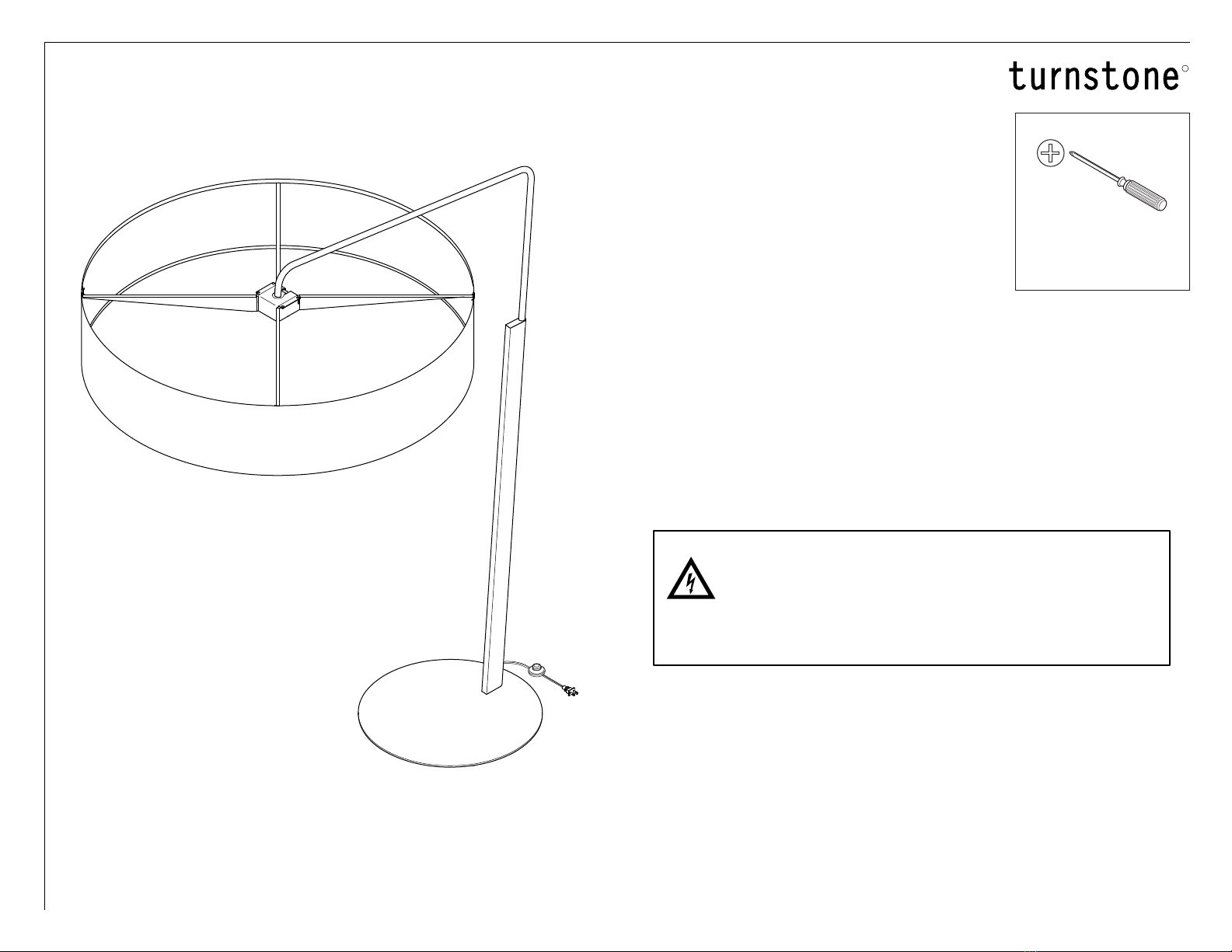

Campfire™Big Lamp
#2 and #3 Philips
Screwdrivers
with codes and regulations applicable at the installation site.
Before beginning work, ensure that the electrical power has been removed
from the circuits that are being connected to or disconnected from.
Ensure that circuits to which the lights are connected are properly grounded
and are the correct voltage.
To prevent wiring damage or abrasion, do not expose wiring to edges of
sheet metal or other sharp objects.
WARNING:
To Prevent Risk
of Electrical Shock . . .
1
2
3
4
Application Note: Consult your local fire code authorities
when planning the use of this product in a building with
sprinklers. Some authorities may limit the use of the Big Lamp
in close proximity to sprinkler heads due to the large shade
being an obstruction in the sprinkler spray pattern.
All electrical installations must be done by qualified personnel in accordance
English - Page 1 of 10 of 30
French - Page 11 of 20 of 30
Spanish - Page 21 of 30 of 30
939500548 Rev B

Page 2 of 30
939500548 Rev B
Warning: Deviation from the assembly
instructions may result in a risk of fire or electric
shock.
Warning: To Reduce The Risk of Fire, use 100
watt or smaller, 120 volt, Type A19
incandescent light bulb.
Warning: To Reduce The Risk of Fire,
Immediately remove any debris in the lamp
shade/diffuser assembly.
Important Safety Instructions:
This portable luminaire has a polarized plug (one blade is wider than the other) as a feature to reduce the risk of electric shock. This
plug will fit in a polarized outlet only one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a
qualified electrician. Never use with an extension cord unless plug can be fully inserted.
Do not alter the plug.

Contents
Box #1
Base Assembly
Box #2
Lamp Upper Section
Box #3
Shade and Diffuser Assemblies
BASE
LOCK PLATECOVERPOST
(QTY 1)
CANTILEVER
HUB
UPPER
BOOM
SHADE ASSEMBLY
(QTY 1)
DIFFUSER ASSEMBLY
(QTY 1)
#6 COVER
SCREW
(QTY 1)
Page 3 of 30
939500548 Rev B
#10-24 X 1/2"
SCREW
(QTY 8)
5/16-18
SCREW
(QTY 4)
(QTY 1)
(QTY 1)
(QTY 1)
(QTY 1)
(QTY 1)
(QTY 2)

1a
1b
BASE
POST
#10-24 X 1/2"
ADJUSTING SCREW
BOOM WELD
ASSEMBLY
BOOM PLATE
CORD
Page 4 of 30
939500548 Rev B

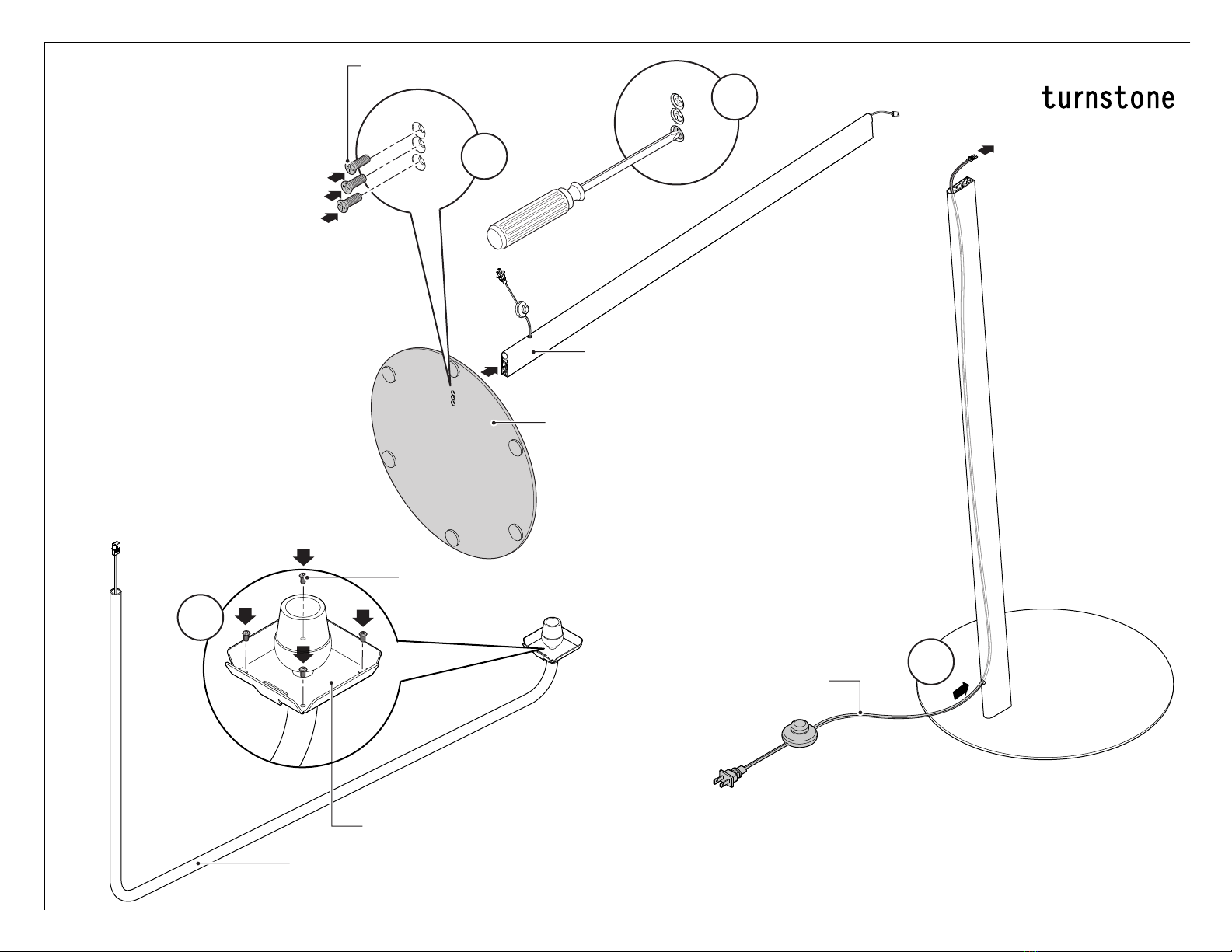

1. Assemble the base to
the post using three (3)
5/16-18 flat head screws (1a).
Tighten using a #3 phillips
screwdriver (1b).
2. Start four (4) #10-24 x
1/2" adjusting screws into
the boom plate.
3. Feed the cord into the post
until the top electrical
connector is exposed.
5/16-18 FLAT HEAD SCREW
2
3

POST
POST
BOOM TUBE
Page 5 of 30
939500548 Rev B

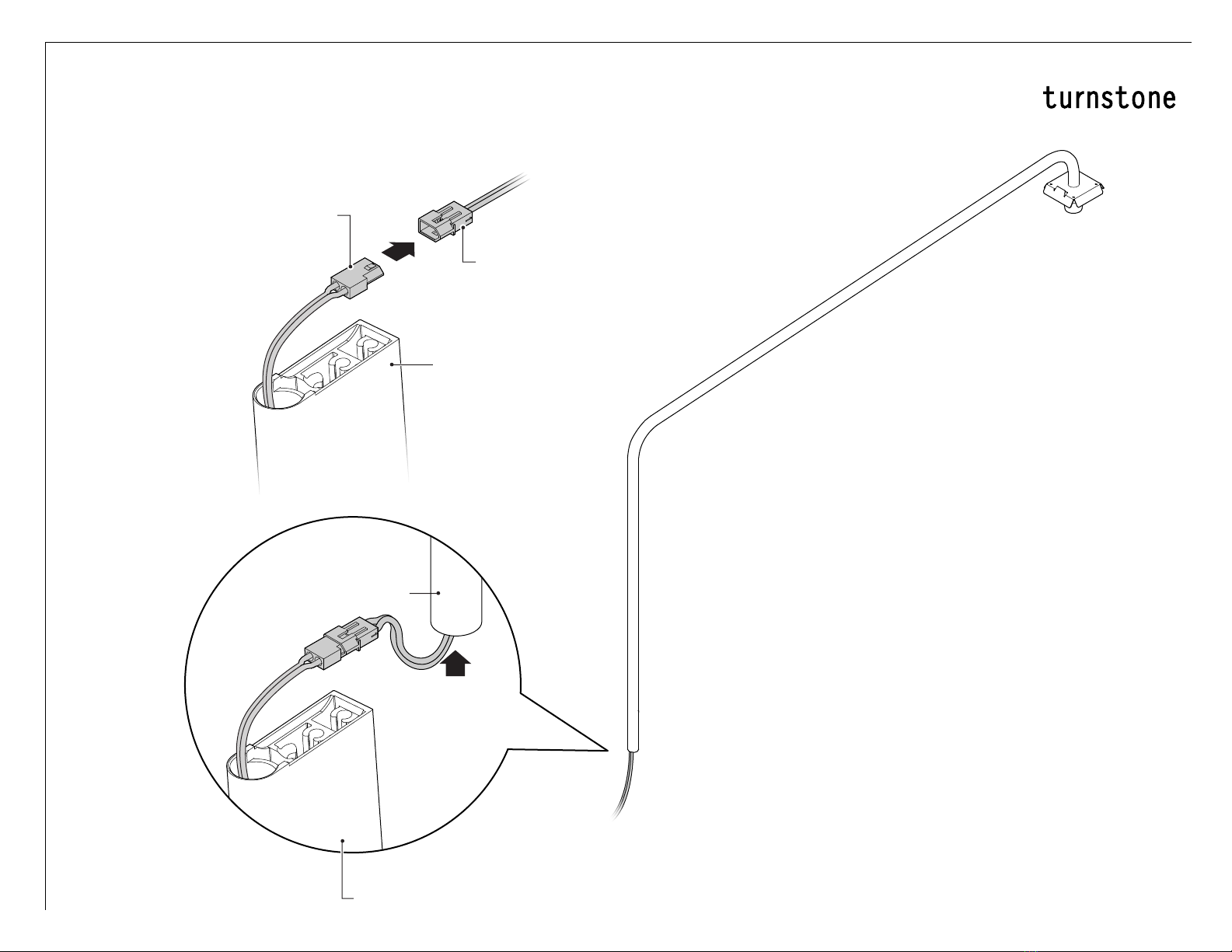

4. Connect electrical
connectors together. Push
the connector partially
inside the boom tube.
CONNECTOR
BOOM CORD ELECTRICAL
CORD
CONNECTOR
ELECTRICAL

6a
NOTCH IN
BOOM TUBE
POST
LOCK PLATE
6b
7a 7b
#6 COVER
SCREW
COVER
BOOM TUBE
BOOM TUBE 5/16-18
SCREW
Page 6 of 30
939500548 Rev B
5. Fully insert the boom
tube into the post up to the
notch in the tube, while
allowing excess cord to feed
out the base of the lamp.
6. Assemble the lock plate into the notch
(6a). Insert and tighten one (1) 5/16-18
screw (6b). Do not over tighten.
7. Install the cover plate and align it with the
post. Install #6 cover screw.

8
8
#10-24 x 1/2" SCREW
HUB
CANTILEVER
Page 7 of 30
939500548 Rev B

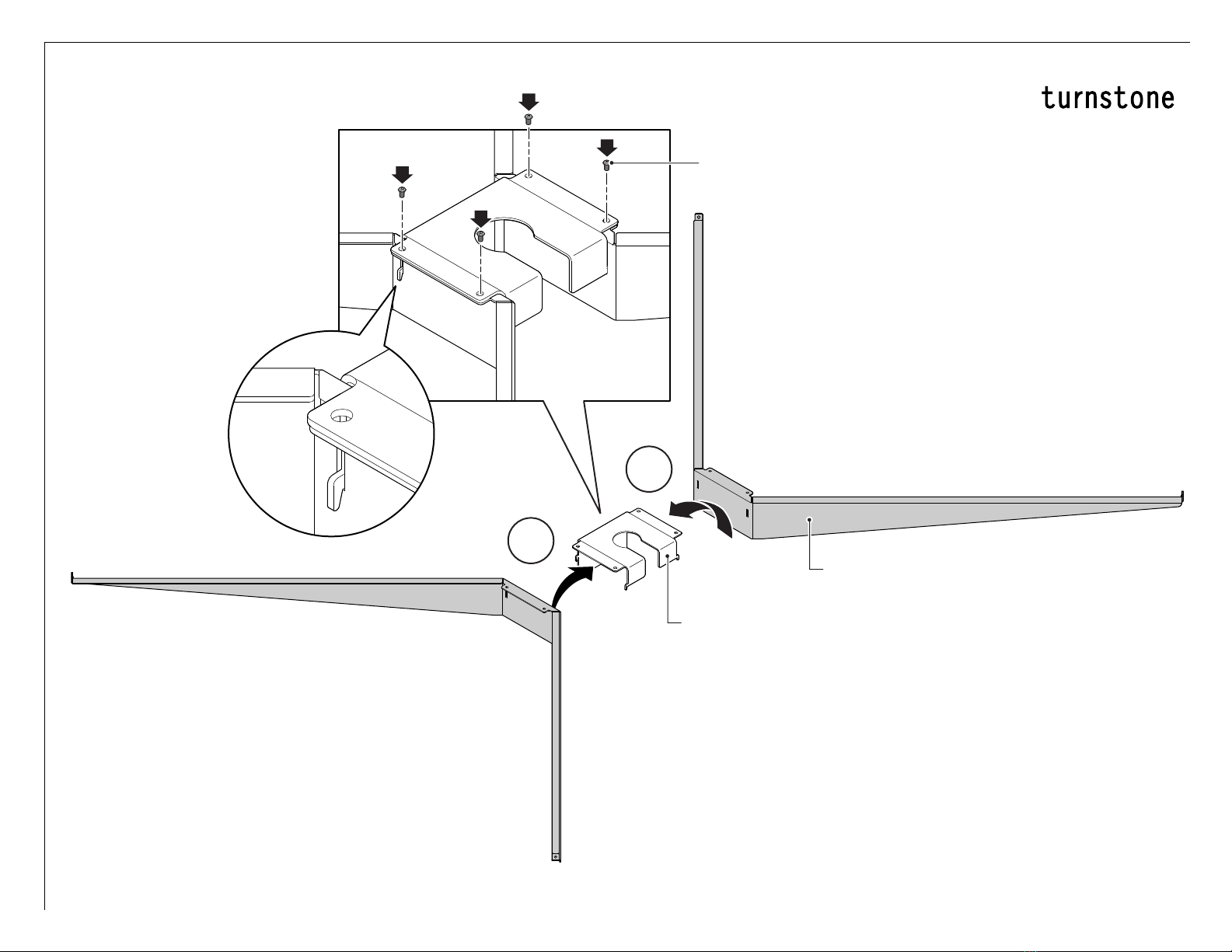

8. Assemble cantilever to hub by
placing hooks on bottom of hub
into rectangular holes in cantilever
and rotating into position. Install
and tighten four (4) #10-24 x 1/2"
screws.

9
SLOT
11a
11b
CANTILEVER
SHADE
TOP RING
BOTTOM
RING
Page 8 of 30
939500548 Rev B
NOTE: The Shade and
Diffuser are packaged
folded up. Their spring
steel support rings can
unfold rapidly. Hold them
out and away from you and
others as you unfold them.

9. Unfold the shade and
confirm the slots in the
fabric are visible in the top
and bottom rings. Roll the
rings to the make the slots
visible if they are not initially
visible.
10. Align the seam in the
shade with the notch in the
cantilever hub assembly.
11. Snap the top ring of
the shade to the cantilevers
at four locations.
TOP RING
SEAM OF SHADE
ALIGNED WITH
THE NOTCH IN
CANTILEVER
HUB ASSEMBLY
NOTCH IN
CANTILEVER
HUB ASSEMBLY 10

SHADE/CANTILEVER
ASSEMBLY
12b
12a
13
BOOM POST
BOOM POST
SHADE/CANTILEVER
ASSEMBLY #10-24 X 1/2"
ADJUSTING
SCREW
NOTE: 
Cantilevers and hub
removed from
illustration for clarity.
Page 9 of 30
939500548 Rev B
12. Lift the shade/cantilever
assembly to align the notch
in the cantilever assembly
with the boom post (12a).
Lower the shade assembly
onto the boom post (12b).
13. Adjust the four leveling
screws to level the shade
assembly.

14
DIFFUSER
DIFFUSER
SLOT ON
BOTTOM RING
15
Page 10 of 30
939500548 Rev B
14. Install a 100 watt or smaller,
120 volt, Type A19 incandescent
light bulb (not provided).
15. Unfold the diffuser and
insert the 4 clips in the slots
on the bottom ring.

R
©2010 Steelcase Inc.
Grand Rapids, MI 49501 É.-U.
Imprimé aux É.-U.
Page 11 of 30
939500548 Rev B
Grande lampe Campfire™
Tournevis Phillips
n° 2 et 3
doit en outre être effectuée conformément aux codes et aux règlements en vigueur.
Avant de commencer les travaux, assurez-vous d'avoir coupé le courant aux circuits
à raccorder ou à débrancher.
Assurez-vous que les circuits auxquels les luminaires seront branchés sont bien
mis à la terre et sont de la tension appropriée.
Pour éviter d'endommager ou d'écorcher les fils, évitez de les mettre en contact
avec des objets métalliques tranchants ou des bords coupants.
MISE EN GARDE:
Pour éviter les
risques de choc . . .
1
2
3
4
Remarque d'utilisation: Consultez le service d'incendie local si
vous planifiez d'utiliser ce produit dans un bâtiment doté de
gicleurs. Certains services peuvent restreindre l'utilisation du
luminaire Campfire à proximité des têtes de gicleurs, en raison du
grand abat-jour qui pourrait nuire au modèle d'arrosage du gicleur.
L'installation des appareils électriques doit être confiée à du personnel qualifié; elle

Page 12 of 30
939500548 Rev B
Mise en garde: Toute dérogation aux directives
d'assemblage peut entraîner un risque
d'incendie ou de choc.
Mise en garde: Pour réduire les risques
d'incendie, utilisez une lampe incandescente de
type A19, de 100 watts ou moins, 120 volts.
Mise en garde: Pour réduire les risques
d'incendie, retirez immédiatement tout débris de
l'ensemble abat-jour/diffuseur.
Importantes directives de sécurité:
Ce luminaire portatif est doté d'une fiche polarisée (l'une des lames est plus grande que l'autre) afin de réduire les risques de choc.
Cette fiche s'insère d'une seule manière dans une prise polarisée. Si la fiche ne s'insère pas complètement dans la prise, retournez-
la. Si cela ne fonctionne toujours pas, communiquez avec un électricien. N'utilisez jamais de rallonge si la fiche peut être
complètement insérée dans la prise.
Évitez de modifier la fiche.

Contenu
Boîte #1
Base
Boîte #2
Section supérieure du luminaire
Boîte #3
Abat-jour et diffuseur
BASE
PLAQUE DE BLOCAGECOUVERCLEPOTEAU
(QTÉ 1)
BRAS CANTILEVER
MOYEU
BRAS
SUPÉRIEUR
ABAT-JOUR
(QTÉ 1)
DIFFUSEUR
(QTÉ 1)
VIS DU
COUVERCLE N° 6
(QTÉ 1)
Page 13 of 30
939500548 Rev B
VIS
#10-24, 1/2 PO
(QTÉ 8)
VIS
5/16-18
(QTÉ 4)
(QTÉ 1)
(QTÉ 1)
(QTÉ 1)
(QTÉ 1)
(QTÉ 1)
(QTÉ 2)

1a
1b
BASE
POTEAU
VIS DE RÉGLAGE
10-24, 1/2 PO
ENSEMBLE DE
BRAS SOUDÉ
PLAQUE DU BRAS
CORDON
Page 14 of 30
939500548 Rev B
1. Fixez la base au poteau au
moyen des trois vis à tête
plate 5/16-18 (1a). Serrez au
moyen d'un tournevis Phillips
n°3 (1b).
2. Insérez quatre vis de
réglage 10-24, 1/2 po dans la
plaque du bras.
3. Faites passer le cordon
dans le poteau jusqu'à ce que
vous aperceviez le connecteur
électrique supérieur.
VIS À TÊTE PLATE 5/16-18
2
3

POTEAU
POTEAU
TUBE DU BRAS
Page 15 of 30
939500548 Rev B
4. Branchez ensemble les
connecteurs électriques.
Enfoncez légèrement les
connecteurs dans
l'extrémité du tube du bras.
DU CORDON DU BRAS
CONNECTEUR ÉLECTRIQUE
CONNECTEUR
DU CORDON
ÉLECTRIQUE

6a
RAINURE DU
TUBE DU BRAS
POTEAU
PLAQUE DE BLOCAGE
6b
7a 7b
VIS DU
COUVERCLE N° 6
COUVERCLE
TUBE DU BRAS
TUBE DU BRAS VIS
5/16-18
Page 16 of 30
939500548 Rev B
5. Insérez complètement le
tube du bras dans le poteau
jusqu'à la rainure dans le
tube en laissant l'excès de
cordon s'écouler vers la
base.
6. Insérez la plaque de blocage dans la rainure (6a).
Insérez, puis serrez une vis 5/16-18 (6b). Évitez de
trop serrer.
7. Installez la plaque du couvercle, puis alignez-la
avec le poteau. Insérez la vis n° 6 du couvercle.

8
8
VIS 10-24, 1/2 PO
MOYEU
CANTILEVER
Page 17 of 30
939500548 Rev B
8. Fixez le cantilever au moyeu
en insérant les crochets à la base
du moyeu dans les orifices
rectangulaires en cantilever, puis
faites-le pivoter en position.
Installez, puis serrez les quatre vis
10-24, 1/2 po.

9
FENTE
11a
11b
CANTILEVER
ABAT-JOUR
ANNEAU SUPÉRIEUR
ANNEAU
INFÉRIEUR
Page 18 of 30
939500548 Rev B
REMARQUE: L'abat jour et le
diffuseur sont emballés pliés.
Leur support à ressort d'acier
peut se détendre rapidement.
Tenez-les fermement loin de
vous et des autres personnes
lorsque vous les dépliez.

9. Dépliez l'abat-jour et
assurez-vous que les fentes
dans le tissu sont visibles sur
les anneaux supérieurs et
inférieurs. Faites tourner les
anneaux pour faire apparaître
les fentes si elles ne sont pas
visibles au départ.
10. Alignez la couture de
l'abat-jour avec la rainure du
moyeu du cantilever.
11. Encliquetez l'anneau
supérieur de l'abat-jour dans
le cantilever (quatre
positions).
ANNEAU
SUPÉRIEUR
COUTURE DE L'ABAT-
JOUR ALIGNÉE AVEC
LA RAINURE DU
MOYEUR DU
CANTILEVER
RAINURE DU
MOYEU DU
CANTILEVER 10

ABAT-JOUR/
CANTILEVER
12b
12a
13
BRAS DU POTEAU
BRAS DU POTEAU
ABAT-JOUR/
CANTILEVER VIS DE
RÉGLAGE
10-24, 1/2 PO
REMARQUE: 
Les cantilevers et le moyeu
ont été supprimés de
l'illustration pour plus de clarté.
Page 19 of 30
939500548 Rev B
12. Soulevez l'abat-jour et le
cantilever de manière à aligner
la rainure du cantilever avec le
bras du poteau (12a).
Abaissez l'abat-jour sur le bras
du poteau (12b).
13. Rajustez les vis de
réglage pour mettre l'abat-jour
de niveau.

14
DIFFUSEUR
DIFFUSEUR
FENTE DE L'ANNEAU
DU BAS
15
Page 20 of 30
939500548 Rev B
14. Installez une lampe de type
A19, de 100 watts ou moins, 120
volts (non fournie).
15. Dépliez le diffuseur et insérez
les quatre languettes dans
l'anneau inférieur.
