PAGE 1 OF 6 1120 IH-9120
H-9120
BAYSHORE PATIO TABLE
1-800-295-5510
uline.com
π
TOOL NEEDED
ASSEMBLY
Allen Wrench
(included)
NOTE: It is recommended to assemble unit on
a clean, flat, solid surface. Use a drop cloth to
avoid scratching the tabletop.
NOTE: Do not fully tighten bolts until table is
completely assembled.
1. Locate all parts before assembly begins.
2. Invert top and set on a protective surface. Loosely
secure the leg columns to the tabletop with 3/4"
bolts and nuts. Ensure the bolt holes on the sides of
the leg columns are facing inward. (See Figure 1)
3. Loosely attach the cross brace with umbrella hole to
each leg column with 1" bolts. (See Figure 2)
Figure 2
1" Bolt
Cross Brace
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
3/4" Bolt
Nut
Bolt
Holes
Figure 1
PARTS
Leg Plate x 2 Leg Column x 2
Cross Brace with Umbrella Hole x 1
Tabletop x 1 1½" Bolt x 6
3/4" Bolt x 8 Nut x 8Foot Pad x 8
1" Bolt x 4

PAGE 2 OF 6 1120 IH-9120
1
-800-295-551
0
uline.com
ASSEMBLY CONTINUED
MAINTENANCE
4. Attach leg plates to bottom of each leg column with
1½" bolts. (See Figure 3)
5. Screw foot pads into leg plates. (See Figure 4)
6. Tighten all hardware. After all parts have been
secured, carefully rotate table to upright position.
• Regular inspection and maintenance to parts and
fasteners is necessary.
• Tighten all bolts. Inspect tops, legs and all hardware
periodically for wear.
• Replace broken or worn parts immediately or take
equipment out of service until repairs are made.
• Contact Uline Customer Service at 1-800-295-5510
for replacement parts.

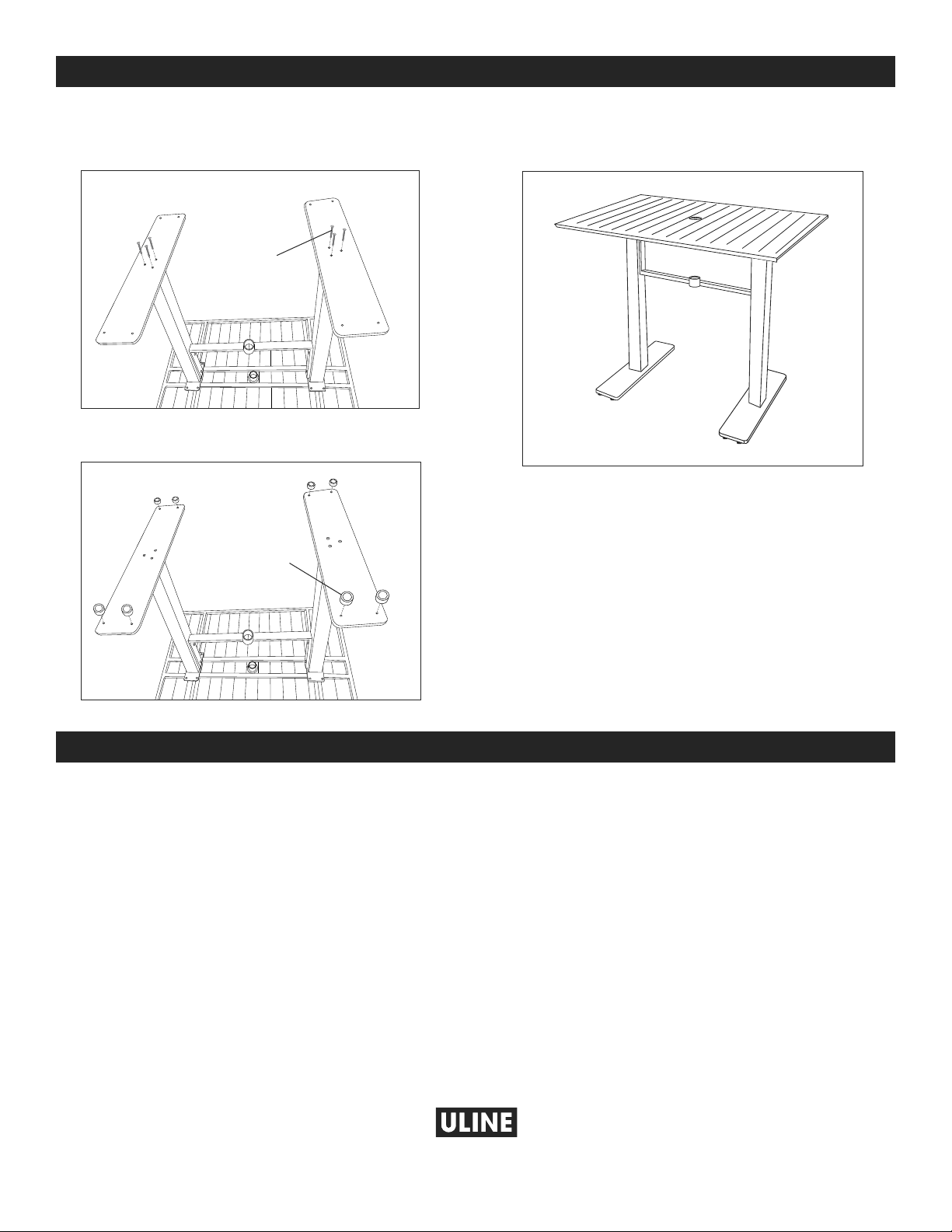

Figure 3
Figure 4
1½" Bolt
Foot Pad
Completed Assembly

PAGE 3 OF 6 1120 IH-9120
H-9120
BAYSHORE MESA PARA PATIOS
800-295-5510
uline.mx
π
HERRAMIENTA NECESARIA
PARTES
ENSAMBLE
Llave Allen
(incluida)
NOTA: Se recomienda ensamblar la unidad
sobre una superficie limpia, plana y sólida. Use
un paño de tela para evitar que se raye
la cubierta de la mesa.
NOTA: No apriete completamente los pernos
hasta que la mesa esté completamente
ensamblada.
1. Reúna todas las partes antes de comenzar a
ensamblar.
2. Invierta la cubierta y colóquela en una superficie
protectora. Fije las columnas para patas a la
cubierta con los pernos de 4/5"y tuercas sin
apretarlos. Asegúrese de que los orificios de los
pernos a los lados de las columnas estén hacia
adentro. (Vea Diagrama 1)
3. Fije el soporte transversal con orificio para sombrilla
a cada columna de patas con los pernos de
1" sin apretarlos. (Vea Diagrama 2)
Diagrama 2
Perno de 1"
2 Placas para Patas 2 Columnas para Patas
1 Soporte Transversal con Orificio
para Sombrilla
1 Cubierta 6 Pernos de 1⁄"
8 Pernos de 4/5" 8 Tuercas8 Patas
4 Pernos de 1"
Soporte Transversal
Perno
de 4/5"
Tuerca
Orificios
para
Pernos
Diagrama 1

PAGE 4 OF 6 1120 IH-9120
CONTINUACIÓN DEL ENSAMBLE
MANTENIMIENTO
• Es necesario inspeccionar y dar mantenimiento a
las partes y sujetadores regularmente.
• Apriete todos los pernos. Inspeccione de manera
periódica las cubiertas, patas y tornillería por
desgaste.
• Reemplace de inmediato las partes quebradas o
desgastadas o ponga fuera de servicio las piezas
hasta que sean reparadas.
• Comuníquese a Servicio a Clientes de Uline al
800-295-5510 para partes de repuesto.
Diagrama 3
Diagrama 4
Perno de 1½"
Pata
Ensamble Completo
4. Fije las placas para patas a la parte inferior de
cada columna para patas con los pernos de 1½".
(Vea Diagrama 3)
5. Atornille cada pata a las placas para patas.
(Vea Diagrama 4)
6. Apriete toda la tornillería. Después de que asegure
todas las partes, gire la mesa a su posición vertical
con cuidado.
8
00-295-551
0
uline.mx

PAGE 5 OF 6 1120 IH-9120
H-9120
BAYSHORE – TABLE DE TERRASSE
1-800-295-5510
uline.ca
π
OUTIL REQUIS
MONTAGE
Clé hexagonale
(inclus)
REMARQUE : Il est recommandé de monter la
table sur une surface dure, plane et propre.
Utilisez une toile de protection pour éviter de
rayer la surface de table.
REMARQUE: Ne serrez pas les boulons avant le
montage complet de la table.
1. Identifiez toutes les pièces avant de procéder
au montage.
2. Retournez la surface de table et posez-la sur une
surface protectrice. Fixez sans serrer les colonnes
de pied à la surface de table avec des boulons de
3/4 po et des écrous. Veillez à ce que les trous pour
boulon sur les côtés des colonnes de pied soient
orientés vers l'intérieur. (Voir Figure 1)
3. Fixez sans serrer l'entretoise à chaque colonne de
pied avec des boulons de 1 po. (Voir Figure 2)
Figure 2 Boulon de
1 po
Entretoise
Écrou
Trous pour
boulon
Figure 1
Boulon
de
3/4 po
PIÈCES
Plaque de pied x 2 Colonne de pied x 2
Entretoise avec trou pour parasol x 1
Surface de table x 1 Boulon de 1 ½ po x 6
Boulon de 3/4 po x 8 Écrou x 8Coussinet de pied x 8
Boulon de 1 po x 4

PAGE 6 OF 6 1120 IH-9120
1
-800-295-551
0
uline.ca
MONTAGE SUITE
ENTRETIEN
• Une inspection et un entretien réguliers des pièces
et du matériel de fixation sont nécessaires.
• Serrez tous les boulons. Inspectez périodiquement
les surfaces, les pieds et tout le matériel
d'installation pour détecter des signes d'usure.
• Remplacez immédiatement les pièces cassées ou
usées ou mettez l'article hors service jusqu'à ce que
les réparations soient effectuées.
• Contactez le service à la clientèle Uline au
1 800 295-5510 pour obtenir des pièces de
rechange.
Figure 3
Figure 4
Boulon de
1 ½ po
Coussinet
de pied
Montage complété
4. Fixez les plaques de pied au bas de chaque
colonne de pied avec des boulons de 1 ½ po.
(Voir Figure 3)
5. Vissez les coussinets de pied dans les plaques
de pied. (Voir Figure 4)
6. Vissez tout le matériel d'installation. Une fois toutes
les pièces bien serrées, retournez la table avec
précaution.
