UGREEN 40203 User manual

8-Port 1 x 8 HDMI Splitter
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch

2
Dear customer,
Thank you for purchasing our product. Please read the following instructions carefully
before first use and keep this user manual for future reference. Pay particular attention
to the safety instructions. If you have any questions or comments about the device,
please contact the customer line.
✉www.alza.co.uk/kontakt
✆[phone]
Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

3
Preface
Thank you for purchasing the UGREEN products. For optimum operation, please read
this manual carefully before use.

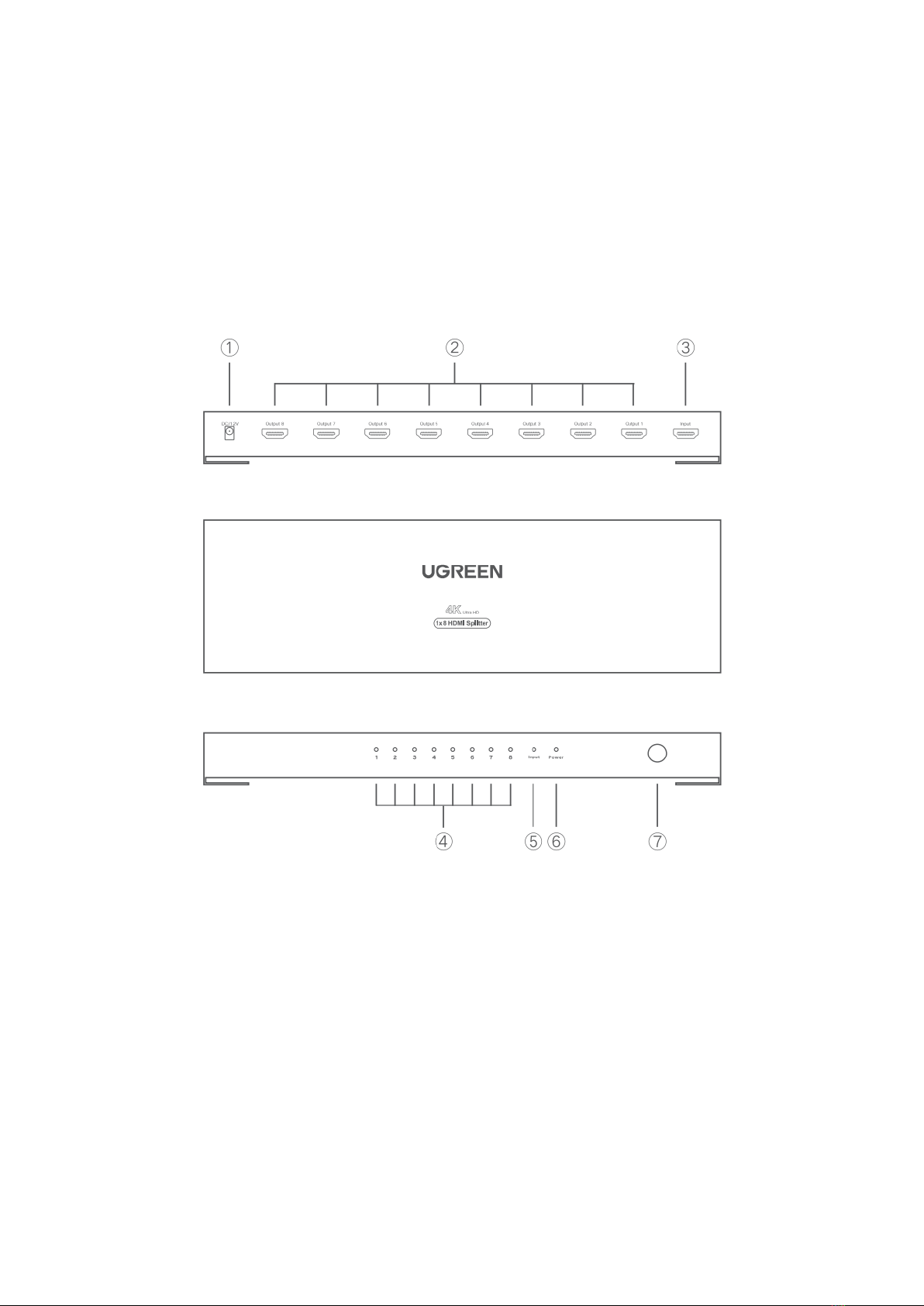

Product Details
1. DC 12V Jack
5. HDMI Input Indicator
2. HDMI Output
6. Power Indicator Light
3. HDMI Input
7. Power Button
4. HDMI Output Indicator

4
How It Works
Connection and Operation
1. Use HDMI cable to connect the resource device to the splitter.
2. Use HDMI cables to connect the display devices to the splitter.
3. Use the provided power adapter to power the splitter.
4. Press the power button to turn on the splitter.
Indicator Status Introduction
Power Indicator Light: The red light on the panel is the power indicator. When the
product is powered on, the power indicator will be always on.
HDMI Indicator Light: The blue light on the panel is the HDMI input indicator. When the
product is connected, the HDMI input indicator will be always on.
Projector
TV box
Laptop
Game
STB
TV
Monitor
Power Adapter

5
Specification
Supports 1 port HDMI input and 8 ports HDMI output
Compliant with HDMI 1.4 version, supports 3D contents, CEC and HDCP 1.4
Supports transmission bandwith of up to 340MHz, supports rate of up to 10.2Gbps
Supports video amplification signal, supports signal timing rectification
Resolution Supported:
4K x 2K@30Hz,
1080p/1080i/720p/576p/480p
Supports
RGB 8/10/12 bpc, YCbCR4:4:4, YCbCr4:2:2,
YCbCr4:2:0 8/10/12 bpc
Supports Audio Format:
DTS-HD/Dolby-True
HD/LPCM7.1/DTS/Dolby-AC3/DSD/HD
(HBR)
Rated Current:
1A
Service Temperature:
(0 to +35°C)
Service Humidity Range:
20 to 80%RH
Power Adapter:
AC Input: 100-240V 50/60Hz
DC Output: 12V/1A
Dimensions:
L301.2 x W89 x H30.2 (mm)
Resolution
4K*2K/30Hz
1920*1080/60Hz
Transmission distance
0.75-24m
0.75-35m
Supporting cable length
Input end
Output end
Input end
Output end
0.75-12m
0.75-12m
0.75-20m
0.75-15m
Note: Length of HDMI cables and corresponding AWG are as follow
Cable length
0.75-3m
5-10m
12-15m
20m
AWG
30AWG
28AWG
26AWG
24AWG
Note: Please make sure all cables and all interfaces are properly connected.

6
NO.
Problem Description
Causes and Solutions
1
No Power
1. Check if the power plug is correctly inserted into the
power outlet
2. Check if the power is on
2
No image
1. Make sure the TV is turned and in connection with the
splitter.
2. Check the input signal is turned on and connected
properly.
3. Check the system connection status.
4. Check the cables are in good condition.
5. Cable quality (HDMI cables must support HDMI 1.4
standard).
3
Blurred image
1. Re-plug the cables to prevent poor contact.
2. Cable quality (HDMI cables must support HDMI 1.4
standard).
Safety Notes
•Works with 12V±5% power supply, exceeding range of standard voltage may
cause damage to the product or lead to unintended safety problems.
•Keep out of reach of children to avoid potential safety problems caused by
touching the power plug by mistake.
•When the product is not used for a long time, please turn off the power or unplug
the power supply to avoid potential safety problems caused by leakage.
Package Contents
1x 8-Port HDMI Splitter
1x Powder Adapter
1x User Manual
1x Warranty Card

7
Warranty Conditions
A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you
need repair or other services during the warranty period, contact the product seller
directly, you must provide the original proof of purchase with the date of purchase.
The following are considered to be a conflict with the warranty conditions, for which the
claimed claim may not be recognized:
•Using the product for any purpose other than that for which the product is intended
or failing to follow the instructions for maintenance, operation and service of the
product.
•Damage to the product by a natural disaster, the intervention of an unauthorized
person or mechanically through the fault of the buyer (e.g. during transport, cleaning
by inappropriate means, etc.).
•Natural wear and aging of consumables or components during use (such as
batteries, etc.).
•Exposure to adverse external influences, such as sunlight and other radiation or
electromagnetic fields, fluid intrusion, object intrusion, mains overvoltage,
electrostatic discharge voltage (including lightning), faulty supply or input voltage and
inappropriate polarity of this voltage, chemical processes such as used power
supplies, etc.
•If anyone has made modifications, modifications, alterations to the design or
adaptation to change or extend the functions of the product compared to the
purchased design or use of non-original components.

8
EU Declaration of Conformity
Identification data of the manufacturer's / importer's authorized representative:
Importer: Alza.cz a.s.
Registered office: Jankovcova 1522/53, Holešovice, 170 00 Prague 7
IČO: 27082440
Subject of the declaration:
Title: HDMI Splitter
Model / Type: 40203
The above product has been tested in accordance with the standard(s) used to
demonstrate compliance with the essential requirements laid down in the Directive(s):
Directive No. (EU) 2014/35/EU
Directive No. (EU) 2014/30/EU
Directive No. (EU) 2011/65/EU as amended 2015/863/EU
Prague, 11.8. 2021

9
WEEE
This product must not be disposed of as normal household waste in accordance with
the EU Directive on Waste Electrical and Electronic Equipment (WEEE - 2012/19 / EU).
Instead, it shall be returned to the place of purchase or handed over to a public
collection point for the recyclable waste. By ensuring this product is disposed of
correctly, you will help prevent potential negative consequences for the environment
and human health, which could otherwise be caused by inappropriate waste handling of
this product. Contact your local authority or the nearest collection point for further
details. Improper disposal of this type of waste may result in fines in accordance with
national regulations.

10
Vážený zákazníku,
Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě
přečtěte následující pokyny a uschovejte si tento návod k použití pro budoucí použití.
Zvláštní pozornost věnujte bezpečnostním pokynům. Pokud máte k přístroji jakékoli
dotazy nebo připomínky, obraťte se na zákaznickou linku.
✉www.alza.cz/kontakt
✆[phone]
Dovozce Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

11
Předmluva
Děkujeme, že jste si zakoupili výrobky UGREEN. Pro optimální provoz si před použitím
pečlivě přečtěte tento návod.
Podrobnosti o produktu
1. Zásuvka DC 12V
5. Indikátor vstupu HDMI
2. Výstup HDMI
6. Kontrolka napájení
3. Vstup HDMI
7. Tlačítko napájení
4. Indikátor výstupu HDMI

12
Jak to funguje
Připojení a provoz
1. Pomocí kabelu HDMI připojte zdrojové zařízení k rozbočovači.
2. K rozbočovači připojte zobrazovací zařízení pomocí kabelů HDMI.
3. K napájení rozbočovače použijte dodaný napájecí adaptér.
4. Stisknutím tlačítka napájení rozdělovač zapněte.
Stav indikátoru Úvod
Kontrolka napájení: Červená kontrolka na panelu je indikátor napájení. Když je výrobek
zapnutý, indikátor napájení vždy svítí.
Kontrolka HDMI: Modrá kontrolka na panelu je indikátorem vstupu HDMI. Když je
výrobek připojen, indikátor vstupu HDMI bude vždy svítit.
Projektor
TV box
Laptop
Hra
STB
TV
Monitor
Napájecí
adaptér

13
Specifikace
Podporuje 1 vstup HDMI a 8 výstupů HDMI
Kompatibilní s verzí HDMI 1.4, podporuje 3D obsah, CEC a HDCP 1.4.
Podporuje přenosové pásmo až 340 MHz, podporuje rychlost až 10,2 Gb/s
Podporuje zesílení video signálu, podporuje usměrnění časování signálu
Podporované rozlišení:
4K x 2K@30Hz,
1080p/1080i/720p/576p/480p
Podporuje
RGB 8/10/12 bpc, YCbCR4:4:4, YCbCr4:2:2,
YCbCr4:2:0 8/10/12 bpc
Podporuje zvukový formát:
DTS-HD/Dolby-True
HD/LPCM7.1/DTS/Dolby-AC3/DSD/HD
(HBR)
Jmenovitý proud:
1A
Servisní teplota:
(0 až +35 °C)
Rozsah provozní vlhkosti:
20 až 80 %RH
Napájecí adaptér:
Vstup střídavého proudu: 100-240V
50/60Hz
Výstup stejnosměrného proudu: 12V/1A
Rozměry:
D301,2 x Š89 x V30,2 (mm)
Rozlišení
4K*2K/30Hz
1920*1080/60Hz
Přenosová vzdálenost
0.75-24m
0.75-35m
Délka podpůrného kabelu
Vstupní
konec
Konec
výstupu
Vstupní
konec
Konec
výstupu
0.75-12m
0.75-12m
0.75-20m
0.75-15m
Poznámka: Délky kabelů HDMI a odpovídající AWG jsou následující
Délka kabelu
0.75-3m
5-10m
12-15m
20m
AWG
30AWG
28AWG
26AWG
24AWG
Poznámka: Ujistěte se, že jsou všechny kabely a všechna rozhraní správně připojeny.

14
NE.
Popis problému
Příčiny a řešení
1
Žádný výkon
1. Zkontrolujte, zda je zástrčka správně zasunuta do
zásuvky.
2. Zkontrolujte, zda je zapnuté napájení
2
Žádný obrázek
1. Ujistěte se, že je televizor zapnutý a připojený k
rozbočovači.
2. Zkontrolujte, zda je vstupní signál zapnutý a správně
připojený.
3. Zkontrolujte stav připojení k systému.
4. Zkontrolujte, zda jsou kabely v dobrém stavu.
5. Kvalita kabelu (kabely HDMI musí podporovat
standard HDMI 1.4).
3
Rozmazaný obraz
1. Znovu zapojte kabely, abyste zabránili špatnému
kontaktu.
2. Kvalita kabelu (kabely HDMI musí podporovat
standard HDMI 1.4).
Bezpečnostní poznámky
•Pracuje s napájecím napětím 12 V ± 5 %, překročení rozsahu standardního napětí
může způsobit poškození výrobku nebo vést k nechtěným bezpečnostním
problémům.
•Uchovávejte mimo dosah dětí, abyste předešli možným bezpečnostním
problémům způsobeným náhodným dotykem zástrčky.
•Pokud výrobek delší dobu nepoužíváte, vypněte napájení nebo odpojte napájecí
zdroj, abyste předešli možným bezpečnostním problémům způsobeným únikem.
Obsah balení
1x 8portový rozbočovač HDMI
1x adaptér na prášek
1x uživatelská příručka
1x záruční list

15
Záruční podmínky
Na nový výrobek zakoupený v prodejní síti Alza.cz se vztahuje záruka 2 roky. V případě
potřeby opravy nebo jiného servisu v záruční době se obraťte přímo na prodejce
výrobku, je nutné předložit originální doklad o koupi s datem nákupu.
Za rozpor se záručními podmínkami, pro který nelze reklamaci uznat, se považují
následující skutečnosti:
•Používání výrobku k jinému účelu, než pro který je výrobek určen, nebo
nedodržování pokynů pro údržbu, provoz a servis výrobku.
•Poškození výrobku živelnou pohromou, zásahem neoprávněné osoby nebo
mechanicky vinou kupujícího (např. při přepravě, čištění nevhodnými prostředky
apod.).
•přirozené opotřebení a stárnutí spotřebního materiálu nebo součástí během
používání (např. baterií atd.).
•Působení nepříznivých vnějších vlivů, jako je sluneční záření a jiné záření nebo
elektromagnetické pole, vniknutí kapaliny, vniknutí předmětu, přepětí v síti,
elektrostatický výboj (včetně blesku), vadné napájecí nebo vstupní napětí a nevhodná
polarita tohoto napětí, chemické procesy, např. použité zdroje atd.
•Pokud někdo provedl úpravy, modifikace, změny konstrukce nebo adaptace za
účelem změny nebo rozšíření funkcí výrobku oproti zakoupené konstrukci nebo
použití neoriginálních součástí.

16
EU prohlášení o shodě
Identifikační údaje zplnomocněného zástupce výrobce/dovozce:
Dovozce: Alza.cz a.s.
Sídlo společnosti: Jankovcova 1522/53, Holešovice, 170 00 Praha 7.
IČO: 27082440
Předmět prohlášení:
Název: HDMI Splitter
Model / typ: 40203
Výše uvedený výrobek byl testován v souladu s normou (normami) použitou (použitými)
k prokázání shody se základními požadavky stanovenými ve směrnici (směrnicích):
Směrnice č. (EU) 2014/35/EU
Směrnice č. (EU) 2011/65/EU ve znění 2015/863/EU
Praha, 11.8. 2021

17
WEEE
Tento výrobek nesmí být likvidován jako běžný domovní odpad v souladu se směrnicí EU
o odpadních elektrických a elektronických zařízeních (WEEE - 2012/19 / EU). Místo toho
musí být vrácen na místo nákupu nebo předán na veřejné sběrné místo
recyklovatelného odpadu. Tím, že zajistíte správnou likvidaci tohoto výrobku, pomůžete
předejít možným negativním důsledkům pro životní prostředí a lidské zdraví, které by
jinak mohly být způsobeny nevhodným nakládáním s odpadem z tohoto výrobku. Další
informace získáte na místním úřadě nebo na nejbližším sběrném místě. Nesprávná
likvidace tohoto typu odpadu může mít za následek pokuty v souladu s vnitrostátními
předpisy.

18
Vážený zákazník,
ďakujeme vám za zakúpenie nášho produktu. Pred prvým použitím si prosím pozorne
prečítajte nasledujúce pokyny a uschovajte si tento návod pre budúce použitie. Osobitnú
pozornosť venujte bezpečnostným pokynom. Pokiaľ máte k prístroju akékoľvek otázky
alebo pripomienky, obráťte sa na zákaznícku linku.
✉www.alza.sk/kontakt
✆[phone]
Dovozca Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

19
Predslov
Ďakujeme, že ste si zakúpili výrobky UGREEN. Pre optimálnu prevádzku si pred použitím
pozorne prečítajte tento návod.
Podrobnosti o produkte
1. Zásuvka DC 12 V
5. Indikátor vstupu HDMI
2. Výstup HDMI
6. Kontrolka napájania
3. Vstup HDMI
7. Tlačidlo napájania
4. Indikátor výstupu HDMI

20
Ako to funguje
Pripojenie a prevádzka
1. Pomocou kábla HDMI pripojte zdrojové zariadenie k rozbočovaču.
2. K rozbočovaču pripojte zobrazovacie zariadenie pomocou káblov HDMI.
3. Na napájanie rozbočovača použite dodaný napájací adaptér.
4. Stlačením tlačidla napájania rozdeľovač zapnite.
Stav indikátora Úvod
Kontrolka napájania: Červená kontrolka na paneli je indikátor napájania. Keď je výrobok
zapnutý, indikátor napájania vždy svieti.
Kontrolka HDMI: Modrá kontrolka na paneli je indikátorom vstupu HDMI. Keď je výrobok
pripojený, indikátor vstupu HDMI bude vždy svietiť.
Projektor
TV box
Laptop
Hra
STB
TV
Monitor
Napájací adaptér
