Upgrade VW-Golf 6 SCI-FOV User manual

UG VW-Golf 6
SCI-FOV
UG VW-Golf 6
SCI-FOV
LAUTSPRECHERSATZ
VW GOLF 6 VORN
LOUDSPEAKER KIT
VW GOLF 6 FRONT
EINBAU
INSTALLATION
Achtung !
Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese
Informationen sind eingerahmt hervorgehoben und eingefügt, um Sie
über mögliche persönliche Schäden oder Beschädigungen von
Sachwerten zu informieren.
Hörschäden
Anhaltendes, übermäßiges Ausgesetztsein von Lautstärken über
85 dB kann das Hörvermögen auf Dauer beeinträchtigen. UPGRADE
Lautsprechersysteme sind imstande, auch Lautstärken über 85 dB zu
produzieren.
Lautstärke und Fahrerbewußtsein
Der Gebrauch von Musikanlagen kann das Hören von wichtigen
Verkehrsgeräuschen behindern und dadurch während der Fahrt
Gefahren auslösen.
UPGRADE übernimmt keine Verantwortung für Gehörschäden,
körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder
Mißbrauch seiner Produkte entstehen.
Attention !
Please read all warnings found in this manual. This information is
highlighted in frames and is included to inform you of the potential danger
of personal injury or damage to property.
Hearing Damage
Continuous, excessive exposure to sound pressure levels in
excess of 85 dB can cause a loss of hearing. UPGRADE components are
capable of producing sound pressure levels greater than 85 dB.
Volume and DriverAwareness
Use of sound components can impair your ability to hear
necessary traffic sounds and may constitute a hazard while driving your
automobile.
UPGRADE accepts no liability for hearing loss, bodily injury or
property damage as a result of use or misuse of this product.
2
Sicherheitshinweise / Safety Instructions

4
UPGRADE bedankt sich für den Kauf dieses Produktes.
UPGRADE Lautsprecher und Verstärker garantieren hervorragende Leistungen. Die
elektrischen, mechanischen und klanglichen Eigenschaften bleiben über die gesamte
Lebensdauer des Produktes erhalten.
Wir wünschen Ihnen viel Freude beim hören.
Die vorliegende Bedienungsanleitung wurde so konzipiert, dass sie Ihnen eine korrekte
Installation ermöglicht.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie mit der Installation und dem
Anschluss beginnen.
Bedenken Sie, dass jeder Lautsprecher auch aus vielen Komponenten besteht, die sich
mit der Zeit erst einlaufen. Die in diesem Set befindlichen Lautsprecher machen da keine
Ausnahme. Nach einer Einspielzeit von ca. 50 Stunden wird die Basswiedergabe deutlich
besser und tiefreichender. Darüber hinaus werden die Lautsprecher auch höher belastbar
und damit auch lauter. Die Komponenten gewinnen an Qualität und Langlebigkeit durch
die oben beschriebenen Maßnahmen. Vermeiden Sie also allzu hohe Abhörpegel in der
Anfangszeit.
Einführung
3
Sicherheitshinweise
Werkzeuge
Einführung
Montage Lautsprecher Türsystem vorne
Safety Instructions
Introduction
Tools
Installation of loudspeaker in the front door
2
3
4
5
2
10
11
12
INHALT / CONTENTS
Deutsch
English

5 6
Montage Lautsprecher Türsystem vorne

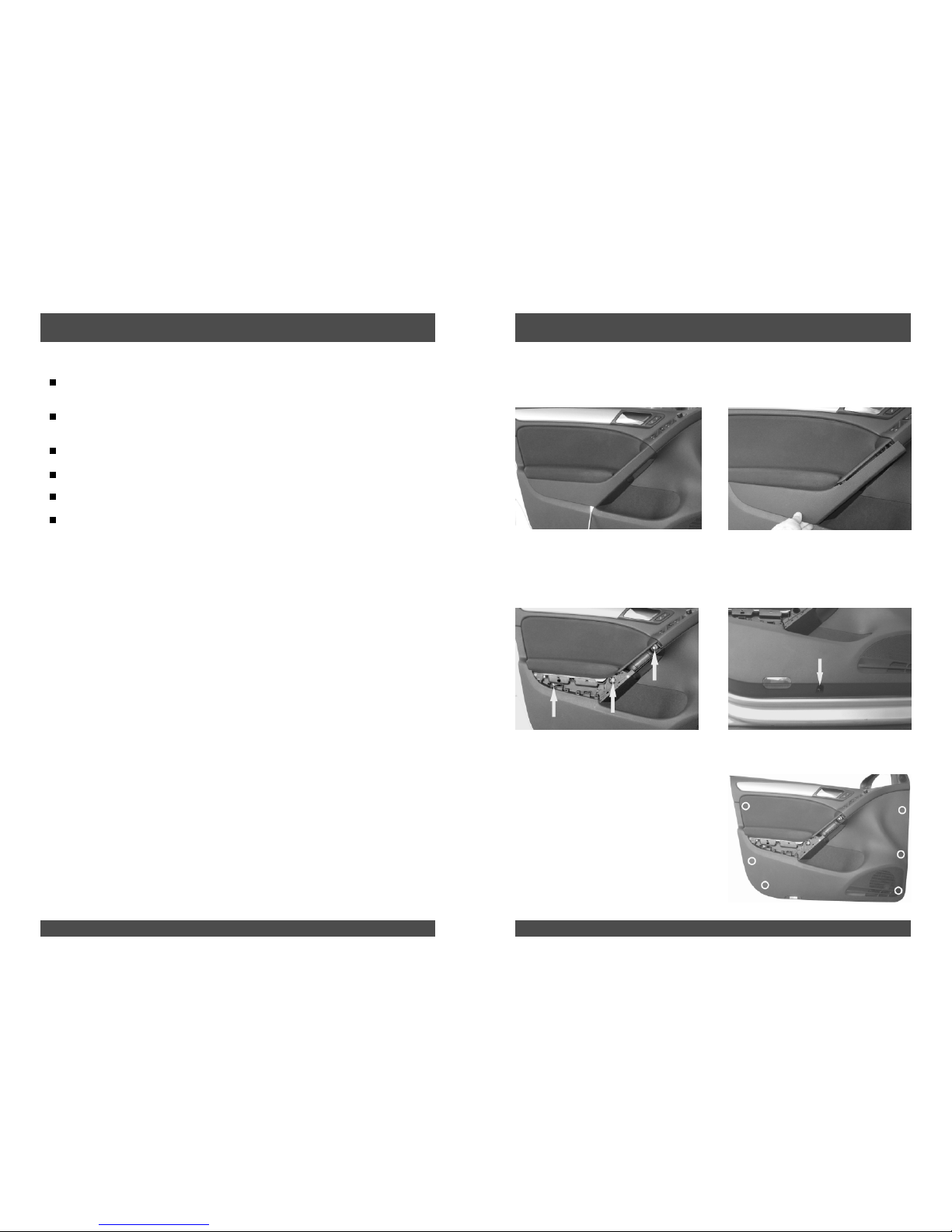

1. Schritt
Fahrerseite und Beifahrerseite
Hebeln Sie vorsichtig die Griffschale aus dem Griff in der Türverkleidung. Ziehen Sie die
Griffschale auf sich zu. Achten Sie dabei darauf, die Schale nicht zu verkanten.
2. Schritt
Sie sehen jetzt 3 Schrauben Torx 30.
Lösen Sie diese.
Das nächste Bild zeigt die Lage der Türklipse. An den durch einen Kreis markierten Stellen
ist die Türverkleidung mit Klips befestigt.
3. Schritt
Die Türverkleidung wird noch von 1 weiteren
Schraube Torx TX 30 an der Unterseite der
Türverkleidung gehalten. Lösen Sie diese.
Sie benötigen nachfolgend aufgeführte Werkzeuge, die Sie sich bereitlegen sollten.
Schraubendreher für Torx – Größe TX 30
oder Schraubendreher oder kleine Ratsche mit Bitaufnahme und Bit TX 30
Kunststoffhebel oder Montierhebel
oder Schraubendreher für Schlitzschrauben – Größe ca. 5mm
Akkuschrauber oder Bohrmaschine
Bohrer 5mm
Seitenschneider
Nietzange
Werkzeuge

7 8
Montage Lautsprecher Türsystem vorne

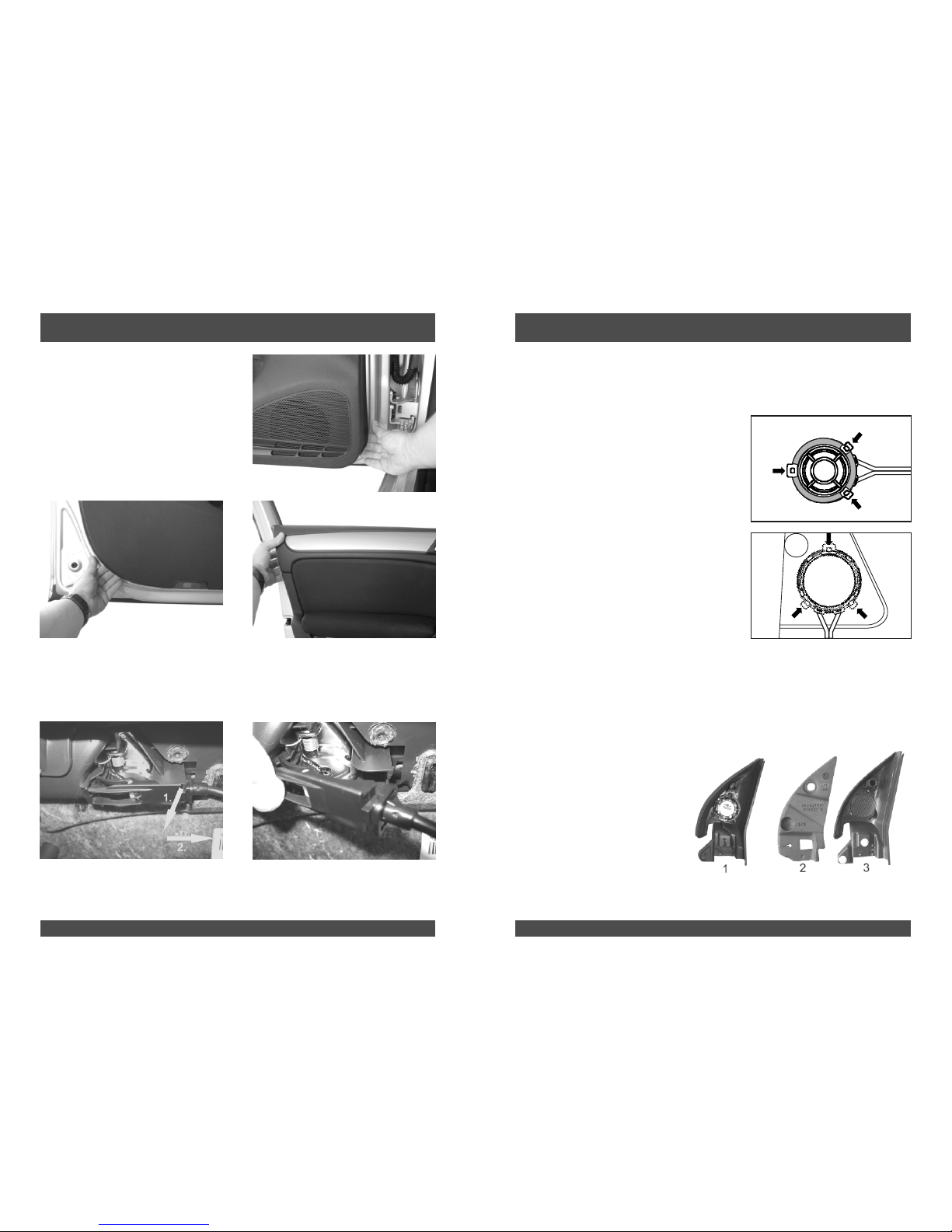

5. Schritt
Entfernen Sie nun die Abdeckungen der Spiegeldreiecke durch einfaches abziehen.
Beginnen sie an der oberen Ecke.
Stecken Sie das Hochtönerkabel in die entsprechende Buchse und fixieren Sie die
ummantelte Frequenzweiche mit den beigefügten selbstklebenden Schaumstoffteilen.
Die nachfolgende Abbildung zeigt die Abdeckung des Spiegeldreiecks
1. mit Hochtöner
2. Schaumstoffdämmung
3. ohne Hochtöner
6. Schritt
Einbau der Hochtonlautsprecher:
Entfernen sie den Hochtöner vorsichtig. Dazu
hebeln Sie die 3 Befestigungspunkte mit einem
Schlitzschraubendreher auf.
Schneiden Sie 3 Teile aus dem beigelegten
Klebering und kleben Sie diese wie in der Abb.
gezeigt auf den Hochtonlautsprecher. Die
Aufnahmeöffnungen (Pfeile) müssen frei
bleiben.
Ziehen Sie das Schutzpapier der Klebeteile ab
und stecken den Hochtonlautsprecher auf die
Stifte der Lautsprecheröffnungen in der
Abdeckung des Spiegeldreiecks an die
ursprüngliche Position.
Zur Sicherung verkleben Sie noch jeden der drei
Stifte mit handelsüblichem 2-Komponenten-
klebstoff.
Montage Lautsprecher Türsystem vorne
4. Schritt
Heben Sie die Türverkleidung zuerst an der
unteren Ecke bei den Lautsprechergittern
an. Ziehen Sie die Türverkleidung zu sich
und lösen Sie dadurch die dahinter
liegenden Klipse. Sie können zum lösen der
Klipse auch Werkzeug (z.B. Schlitz-
schraubendreher) verwenden. Achten Sie
dabei unbedingt darauf, keine Kratzer zu
verursachen. Anschließend die Türver-
kleidung vorsichtig von der Türaussenseite
aus dem Fensterschacht heben.
Achtung!
Lösen Sie vorher den Seilzug der Türinnenbetätigung. Hierfür die Lasche
anheben und den Zug nach hinten aus der Führung ziehen. Anschließend
den Haken vorne am Kunstoffhebel aushängen.
Lösen Sie die Stecker für Fensterheber und anderes Zubehör.
Eventuell verbliebene Klipse aus der Tür heraushebeln und wieder in die
Türverkleidung einsetzen.

9 10
UPGRADE thanks you for deciding to purchase this product. UPGRADE loudspeakers
and amplifiers guarantee outstanding performance. The electrical, mechanical and sound
characteristics remain constant over the entire life cycle of this product. We wish you much
listening pleasure.
The operational instructions supplied by UPGRADE are designed to enable you to
correctly install the product.
Please read the operational instructions carefully before you begin with the installation and
connection.
Please also consider that all loudspeakers contain many components that require a break
in phase. The loudspeakers in this set are no exception. After a break in period of about 50
hours the bass reproduction will improve considerably and become deeper. In addition the
loudspeakers will achieve higher capacity and become louder. The components win on
quality and durability by observing the above described measures. Please avoid
excessive volume in the break in period.
IntroductionMontage Lautsprecher Türsystem vorne
7. Schritt
Einbau des Tieftöners:
Der originale Tieftöner ist mit 4 Nieten in der Tür
befestigt. Bohren sie diese vorsichtig mit einem
5mm Bohrer und Bohrmaschine oder Akku-
schrauber aus.
Achtung!
Nachdem Sie den Lautsprecher demontiert
haben entfernen Sie sorgfältig eventuell
übrig gebliebene Rückstände der Nieten
aus der Tür.
Nun platzieren Sie den neuen Lautsprecher und
vernieten diesen wieder mit den beiliegenden
Nieten. Stecken sie zum Schluss den Anschluss-
stecker wieder an den Lautsprecher.
8. Schritt
Montieren Sie die Türverkleidung in umgekehrter Reihenfolge.
Achtung!
Vergessen Sie nicht, alle Kabelsteckverbindungen wieder herzustellen und
den Seilzug der Tür Innenbetätigung korrekt einzuhängen!

11 12
Installation of loudspeaker in the front door
The following tools are required and should be available:
Screw driver for Torx – size TX 30
or screw driver or small ratchet wrench with a bit head and bit size TX 30
Screw driver for slot screw – size about 5mm
or tire lever
Accumulator screw machine or drill machine
5 mm drill bit
Electrical pliers
Rivet gun
Tools
Step 1
Driver side & Passenger side: Carefully pry the grip dish out of the grip in the door paneling.
Pull the grip dish toward yourself. Be careful not to tilt the dish.
Step 2
Driver and passenger sides. You will now
see 3 screws Torx 30. Loosen them.
The next illustration shows the points where the door paneling is clipped on the back side.
Step 3
Another screw is locatet at the lower side of
the door paneling. Loose it too.

13 14
Installation of loudspeaker in the front door Installation of loudspeaker in the front door
Step 5
Pull off the paneling and then remove the foam rubber on the back side. Begin in the upper
corner.
Plug in the connector of the tweeter cable and fix the crossover network (in the cable) with
the adhesive rubber foam cut which are added.
The following illustration shows the tweeter paneling from the back side
1. with tweeter
2. the foam rubber
3. without the tweeter
Step 6
Installation of the tweeters
Carefully remove the tweeter. For this purpose
pry open the 3 fastening points with a slot
screwdriver.
Cut 3 parts from the included adhesive ring and
place them on the tweeter as shown.
The entry openings (arrows) must remain free.
Remove the protective paper from the adhesive
parts and fit the tweeter on the pins of the
loudspeaker openings of the mirror triangle cover
in the original position.
To be on the safe side glue each of the 3 pins with
normal commercial 2-component glue.
Step 4
Carefully pry the clips beginning at the
bottom. Then pry the door paneling carefully
out of the window slot as shown in the next
illustrations.
To dismantle the clips you can also use tools
(e.g. slotted screwdriver). Be very careful to
avoid scratches while working. Afterwards,
lift the door panelling carefully out of the
window slot from the outer door-side.
Attention!
First loosen the door opening cable. Lift the flap and pull the cable
backwards out of the guide.
Afterwards remove the hook in front on the plastic lever.
Loosen the plugs for window regulator and other features.
Pry possibly remaining clips out of the door and re-insert them in the door
paneling.

15
Installation of loudspeaker in the front door
Step 7
Installation of the woofer
The serial loudspeaker is fastened with 4 rivets.
Drill the rivets carefully out with a 5 mm bit and drill
machine or cordless screwdriver.
Attention!
After removing the speaker very carefully
remove possible residue from the door.
Now fasten the new loudspeaker with the included
rivets. Plug the connector of the speaker cable back
in the speaker.
Step 8
Remount the door paneling in reverse order.
Attention!
Do not forget to reconnect all cable plugs and to correctly replace the door
opening cable.
UPGRADE behält sich das Recht vor, die beschriebenen Produkte
ohne jegliche Vorankündigung zu verändern oder zu verbessern.
Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung
des vorliegenden Handbuchs ist untersagt.
UPGRADE reserves the rigth to make modifications or
improvements to the products illustrated without notice thereof. All
rights belong to the respective owners. Total or partial reproduction
of this User's Guide is prohibited.
V21.946
