urmet domus 1382/80 User manual

DS 1382-003A LBT 8609
Mod.
1382
PROTEZIONE LINEA DI ALIMENTAZIONE 230Vca (400VA)
(CERTIFICAZIONE EN61643-11/A11)
230Vca MAINS SURGE PROTECTION (400VA)
(COMPLIANT EN61643-11/A11)
Sch./Ref. 1382/80

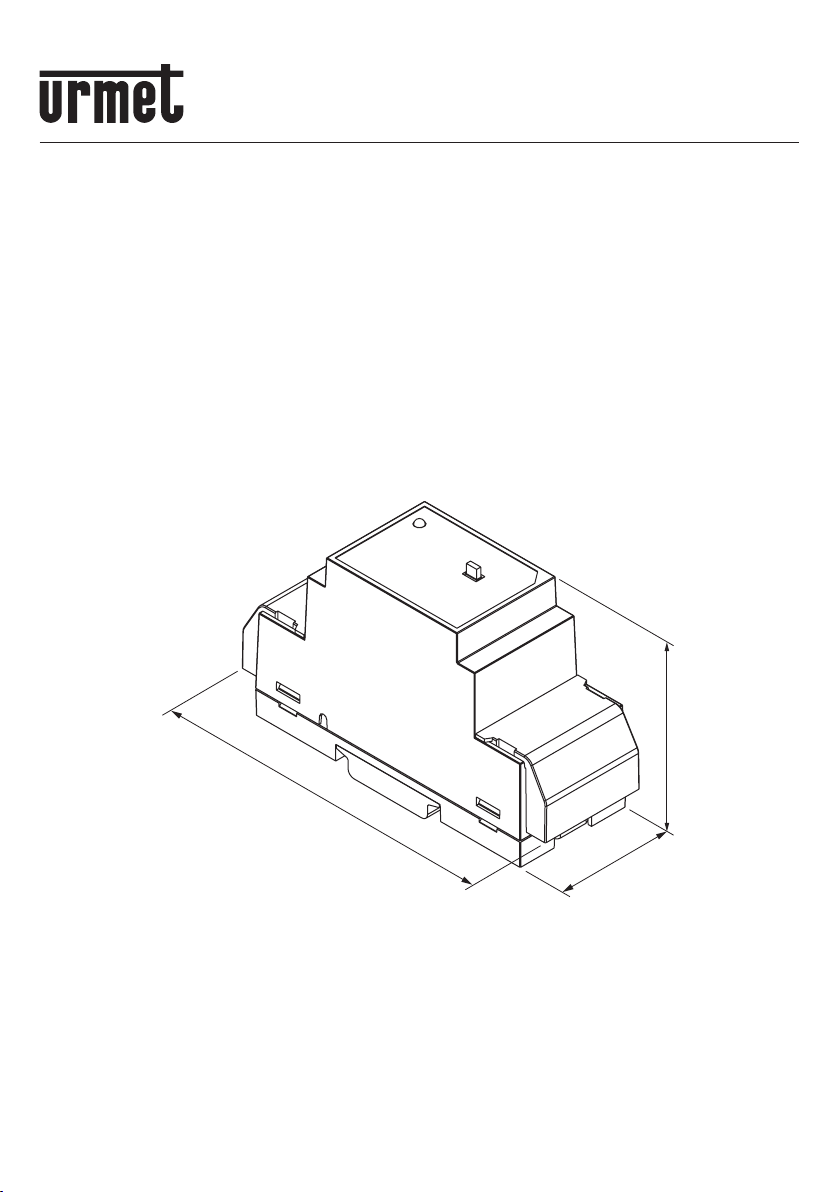

103 mm
57 mm
36 mm

2DS1382-003A
ITALIANO
GENERALITÀ
Il dispositivo di protezione Sch.1382/80 può essere utilizzato per proteggere le apparecchiature elettriche
ed elettroniche dalle sovratensioni e dai disturbi elettromagnetici (EMI) presenti sulla linea di alimentazione
a 230V~. Per le modalità di collegamento all’impianto, attenersi al manuale e alle speciche normative di
sicurezza relative ad impianti elettrici.
Progettato e certicato secondo la normativa Europea EN61643-11/A11.
Il dispositivo non presenta il fenomeno della corrente susseguente (FOLLOW CURRENT) pertanto, nel caso
di intervento, ci sono basse probabilità di perdita di continuità di esercizio sul dispositivo protetto.

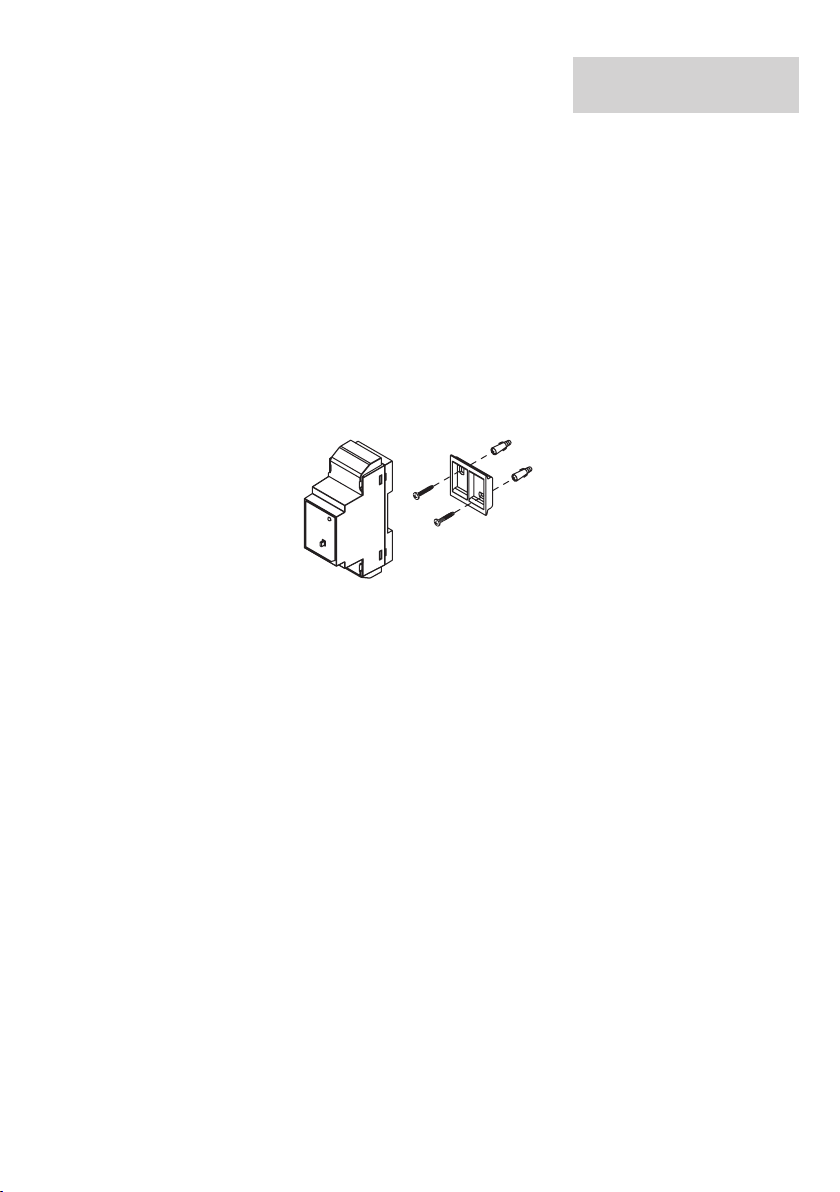

INSTALLAZIONE
Il dispositivo può essere ssato a parete tramite la staffa fornita a corredo oppure ssato su barra DIN.
In caso di ssaggio a parete DEVE essere installata la copertura protezione dei morsetti.
AVVERTENZE
Il dispositivo deve essere installato esclusivamente da personale qualicato.
L’esecuzione dell’impianto deve essere rispondente alle norme vigenti. Tutti gli apparecchi costituenti
l’impianto, devono essere destinati esclusivamente all’uso per cui sono stati concepiti: ogni altro uso è
da considerarsi improprio. Il costruttore non può essere considerato responsabile per eventuali danni
derivanti da usi impropri, ed irragionevoli.
Il dispositivo è stato progettato in modo tale da essere conforme alle norme vigenti.
Prima di collegare l’apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete di
distribuzione.
Dopo aver tolto il prodotto dall’imballaggio assicurarsi dell’integrità dell’apparecchio. Se si notano dei
danneggiamenti non procedere con l’installazione.
Gli elementi dell’imballaggio non devono essere lasciati alla portata dei bambini, in quanto potenziali
fonti di pericolo.
Non installare il dispositivo in ambienti umidi o vicino a sorgenti di calore. Sistemare il dispositivo su una
supercie solida e asciutta, al riparo da pioggia e intemperie, utilizzando i sistemi di ssaggio previsti.
Provvedere ad una idonea ventilazione.
Evitare di installare il dispositivo durante temporali con fulmini.
Non toccare i cavi non isolati prima di averli disconnessi a monte dalla rete elettrica.
Non manomettere o aprire in alcun modo l’apparecchiatura. L’apertura e la manomissione del dispositivo
fanno decadere le condizioni di garanzia. In caso di necessità rivolgersi a un centro di assistenza
autorizzato dal costruttore.
Il dispositivo non contiene parti soggette a manutenzione.
Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio dalla
rete di alimentazione elettrica, spegnendo l’interruttore dell’impianto. Non usare prodotti spray per la
pulizia.
In caso di guasto e/o di cattivo funzionamento dell’apparecchio togliere l’alimentazione mediante
l’interruttore generale e non manometterlo.
Per l’eventuale riparazione rivolgersi solamente ad un centro di assistenza tecnico autorizzato dal
costruttore.
§
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

3
DS1382-003A
Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’apparecchio.
Questo documento dovrà essere sempre allegato all’apparecchio.

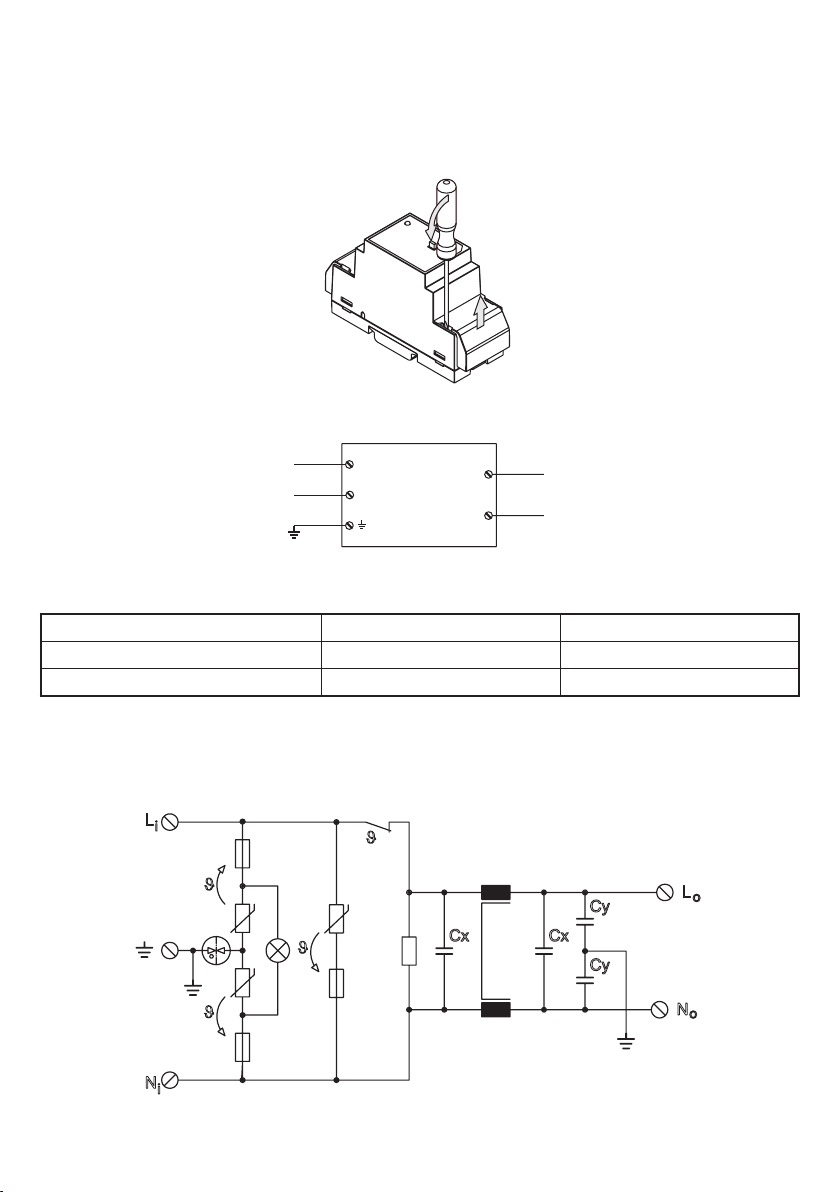

COLLEGAMENTI
L’apparecchiatura deve essere protetta a monte da un dispositivo di protezione contro le sovracorrenti
(fusibile o interruttore automatico con portata pari a 16A).
Per accedere ai morsetti di collegamento fare leva con un cacciavite a taglio.
Rimuovere la guaina isolante dei cavi per massimo 6mm.
Rete elettrica
230V ~
Sch.1382/80
LiLo
No
Ni
Terra
Ai dispositivi
utilizzatori
Prevedere canalizzazioni separate per le linee di ingresso e le linee di uscita.
Tipologia di cavo trefolato rigido
Sezione nominale 2,5 mm22,5 ÷ 4 mm2
Coppia massima di serraggio morsetti 4 Nm 4 Nm
L’ingresso della linea di alimentazione non può essere invertito con la linea di uscita.
SCHEMA DI PRINCIPIO
•
•
§
§
§
§

4DS1382-003A
FUNZIONAMENTO
In presenza di una sovracorrente la protezione termica del dispositivo interviene interrompendo
l’alimentazione agli apparecchi utilizzatori.
La protezione termica interrompe soltanto un conduttore, l’altro continuerà ad essere collegato al
relativo morsetto d’ingresso.
Per riattivare il dispositivo occorre premere il tasto di ripristino; in caso di presenza di un cortocircuito o
carico eccessivo il riarmo non risulterà possibile.
Il led di segnalazione acceso indica la presenza della tensione di alimentazione e la protezione funzionante.
Quando il led è spento indica l’intervento della protezione e la necessità della sua sostituzione (il carico
rimane alimentato ma non è protetto).
Led di segnalazione
Tasto di ripristino
Il led rimane spento anche in assenza dell’alimentazione di rete.
CARATTERISTICHE TECNICHE
Tensione nominale di funzionamento:................................................................................... 230Vca 50-60Hz
Tensione massima continuativa (Uc):................................................................................................... 255Vca
350Vcc
Attenuazione ltro EMI: ................................................................................................... >40dB (0,5÷30MHz)
>50dB (2÷20MHz)
Sistema di messa a terra:.............................................................................................................................TT
Temperatura di funzionamento: ....................................................................................................... -5÷+40°C
Umidità relativa:...................................................................................................................................10÷80%
Protezione da sovracorrente: ............................................................................................................. Termica
Corrente nominale di funzionamento: .......................................................................................................1,8A
Protezione da sovracorrente: .........................................................................................................4A (0,2÷4s)
Numero interventi:...................................................................................................................................... 500
Portata massima in cortocircuito: ..............................................................................................................18A
Certicazioni:........................................................................................................................ EN61643-11/A11
Classe di prova:.............................................................................................................................................. 3
Numero di porte: ............................................................................................................................................ 2
Tensione nominale di scarica L-N (8/20) (Uoc): ........................................................................................ 6kV
Tensione nominale di scarica L-N/PE (8/20) (Uoc): ................................................................................... 6kV
Livello di protezione L-N (Up): ............................................................................................................. <1500V
Livello di protezione L-N/PE (Up): .......................................................................................................<1500V
Tensione TOV (Ut): ..................................................................................392Vca (L-PE) / 333Vca (L-N) @ 5s
1430Vca (L-PE) / 1200Vca (N-PE) @ 200 ms
§
§

5
DS1382-003A
ENGLISH
GENERAL INFORMATION
The surge protection device (SPD) Ref.1382/80 can be be used to protect electric and electronic equipments
against over-voltage and electromagnetic interferences (EMI) present on 230V~ power supply line and on
derived lines.
For connections to the system, see the manual and the specic safety rules for electric installation.
Designed and certied according to EN61643-11/A11 European standard
The device is not subject to FOLLOW CURRENT condition, so in case of maintenance operations there are
few chances of service interruption for the protected device.
INSTALLATION
The device can be wall mounted using the provided bracket or DIN bar mounted.
In case of wall mounting, a terminal pin protection cover MUST be installed.
WARNING
The device must be installed by skilled personnel only.
The system must be compliant with regulations in force. All system devices must be used uniquely for
the purpose for which they were originally designed: any other use is improper. The manufacturer is not
responsible for damages resulting from improper use.
The device has been designed to be compliant with regulations in force.
Before powering the device, check that mains voltage conforms with the equipment.
Unpack the device and check that it is not damaged. In case of damages, do not install it.
Keep packing parts, which may be a source of danger, out of reach of children.
Do not install the device in wet locations or near heat sources. Place the device on a dry and solid
surface, protected against rain and bad weather, using its xing methods.
Ensure a sufcient ventilation.
Don’t install the device during storms with lightnings.
Don’t touch not insulated cables before disconnecting them from mains.
Do not tamper or open the device. The warranty will be void if the device is opened or tampered. If
necessary, contact an authorized technical assistance centre.
The device doesn’t contain parts subject to maintenance.
Before any cleaning or maintenance operations, disconnect the device from mains, by switching the
system off. Do not use spray cleaners.
In case of device failure and / or malfunction, unpower it using the general switch; do not tamper it.
For repairing, contact an authorized technical assistance centre only.
If the above rules are not observed, whole device safety may be compromised.
This document must always be provided with the device.
§
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

6DS1382-003A
WIRINGS
The equipment must be protected before its input by a surge protection device against overcurrent
(fuse or automatic switch with 16A capacity).
To reach the connection terminal pins, lever with a slotted screwdriver.
Remove the cable insulation sheath for 6mm max.
230V ~ mains
Ref.1382/80
Ground
To the connected
devices
LiLo
No
Ni
Incoming and outgoing lines need separated conduits.
Cable type stranded solid core
Nominal section 2,5 mm22,5 ÷ 4 mm2
Terminal pins max. seating torque 4 Nm 4 Nm
Power supply input line must not be inverted with the output line.
DRAFT DIAGRAM
§
§
§
§

7
DS1382-003A
OPERATION
In case of overcurrent, device thermal protection interrupts power supply to connected devices.
The thermal protection will interrupt only one conductor, the other one will be kept connected to the
respective input terminal pin.
To activate again the device, press the restore button; in case of short-circuit or overload, restart will not
be possible.
Turned on led indicates the presence of power supply voltage and active protection.
Turned off led indicates a protection intervention and this must be replaced (the load is kept powered, but
without protection).
Indicator led
Restore button
The led stays off also in case of mains failure.
TECHNICAL FEATURES
Nominal operating voltage: ................................................................................................... 230Vac 50-60Hz
Max. continuous operating voltage (Uc): .............................................................................................255Vac
350Vdc
EMI lter attenuation: ...................................................................................................... >40dB (0,5÷30MHz)
>50dB (2÷20MHz)
Grounding system: .......................................................................................................................................TT
Operating temperature range:.......................................................................................................... -5÷+40°C
Relative humidity: ................................................................................................................................10÷80%
Overcurrent protection: ....................................................................................................................... thermal
Nominal operating current:........................................................................................................................1,8A
Overcurrent protection: ..................................................................................................................4A (0,2÷4s)
Number of intervention cycles:................................................................................................................... 500
Max. short-circuit current:..........................................................................................................................18A
Compliant with: .................................................................................................................... EN61643-11/A11
Class test:....................................................................................................................................................... 3
Number of ports: ............................................................................................................................................ 2
Discharge nominal voltage L-N (8/20) (Uoc): ............................................................................................ 6kV
Discharge nominal voltage L-N/PE (8/20) (Uoc):........................................................................................ 6kV
Protection level L-N (Up): ....................................................................................................................<1500V
Protection level L-N/PE (Up): ...............................................................................................................<1500V
TOV voltage (Ut): .....................................................................................392Vac (L-PE) / 333Vac (L-N) @ 5s
1430Vac (L-PE) / 1200Vac (N-PE) @ 200 ms
§
§
