Uwe Jetstream viva User manual

VIVA

ORIGINAL MONTAGE - UND

BEDIENUNGSANLEITUNG

TRANSLATION OF INSTALLATION AND

OPERATING INSTRUCTIONS

TRADUZIONE DELLE ISTRUZIONI DI

MONTAGGIO E PER L’USO

TRADUCTION DES INSTRUCTIONS

D’INSTALLATION ET D’UTILISATION

Anweisungen lesen!

Read instructions!

Leggi le istruzioni!

Lisez les instructions!

MONTAGE-UND

BEDIENUNGSANLEITUNG

INSTALLATIONAND OPERA-

TING INSTRUCTIONS

ISTRUZIONI PER IL

MONTAGGIO E L‘USO

INSRUCTIONSINSTRUCTIONSDE

MONTAGE ET MODE D’EMPLOI

Vorwort

IhrGerätistnachdemneuestenStand

derTechnikgebautundbetriebssicher.

Eskönnenjedochvon dem Gerät

Gefahrenausgehen,wennesnichtvon

geschultenodereingewiesenenPerso-

nenoderzunichtbestimmungsgemäs-

semGebrauch eingesetzt wird.

Deshalb muss von jeder Person, die

mit der Aufstellung, Inbetriebnahme,

Bedienung, Wartung und Reparatur

des Gerätes beauftragt ist, die Bedie-

nungsanleitungundbesondersdieSi-

cherheitshinweise gelesen und ver-

standenwerden.

LassenSiesichbzw. Ihr Personal un-

bedingt vor dem ersten Einsatz des

GerätesvomFachberaterunterweisen.

SolltenwiderErwartenanIhremGerät

technischeDefekteauftreten,wenden

SiesichbitteandieKundendienststel-

leoder Ihren Händler.

INHALTSVERZEICHNIS SEITE

1 Sicherheitshinweise..............3-5

2 Einsetzen der Rohbau- .........6-9

teile in die Schalung

Ausführung in ABS

und in Rotguss

2.1 Montage ................................. 6-9

2.2 Fliesenplan ............................ 6-7

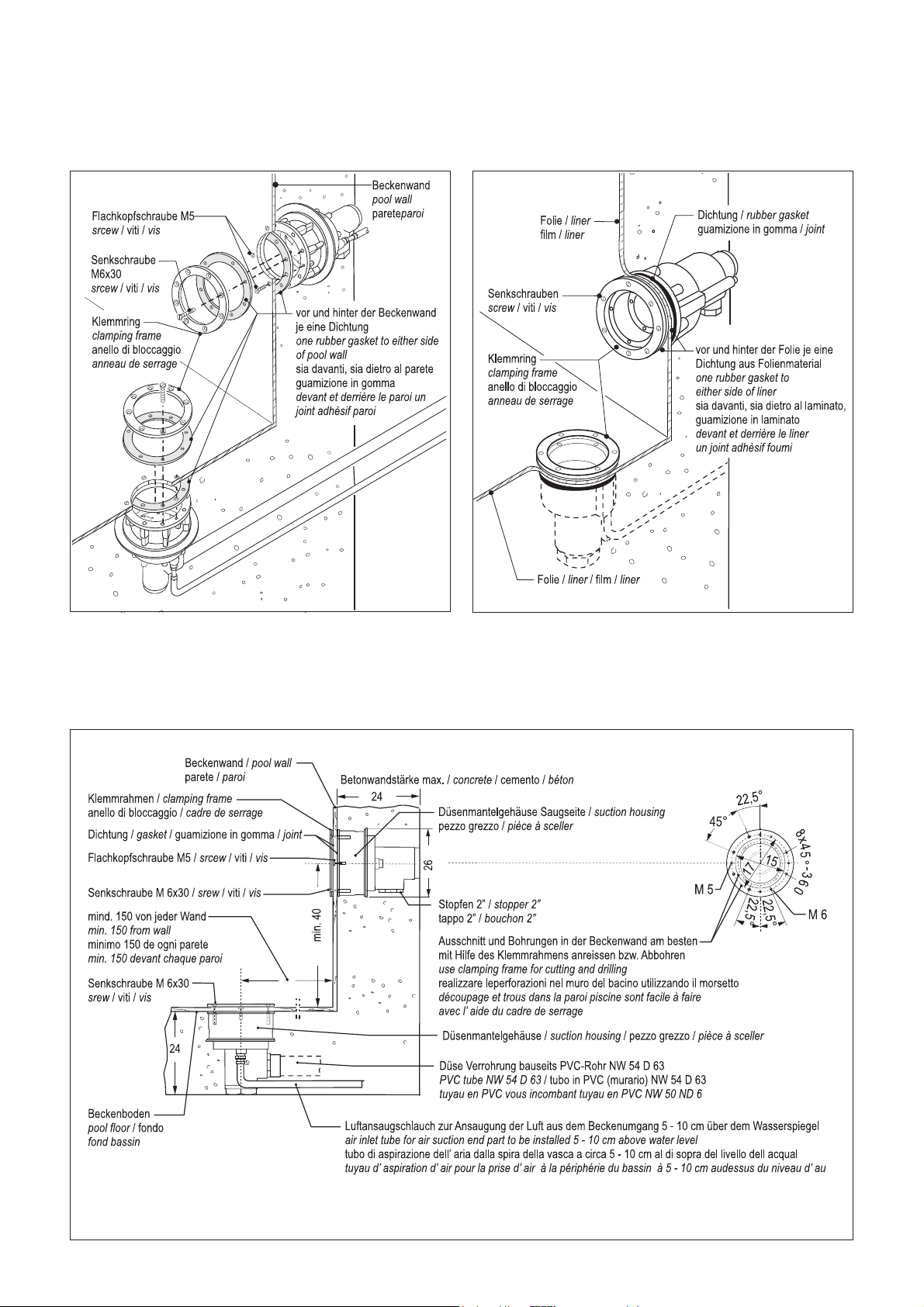

2.3 Becken mit Folienauskleidung ..8

2.4 Stahl-, Alu- und Polyester-..... 8-9

becken

2.5 Pneumatikschalter einbauen .....9

3 Angaben nur für ..................9-10

autorisierte Personen

3.1 Vor der Inbetriebnahme.............9

3.2 Erstinbetriebnahme ............. 9-10

der Anlage

4 Montage ...................................10

Ausführung ABS

4.1 Montage Pumpe, .....................10

Saug- und Druckschlauch

4.2 Montage Ausführung ....... 10-13

ABS und Rotguss

4.3 Montage Düsenteil...................10

4.4 Becken mit Folienausklei-...10-11

dung oder Fertigbecken

4.5 Montage Einlaufseiher............. 11

4.6 Montage Luftansaug-...............12

schlauch

4.7 Pneumatikschalter in der .........12

Beckenwand

(Sonderzubehör)

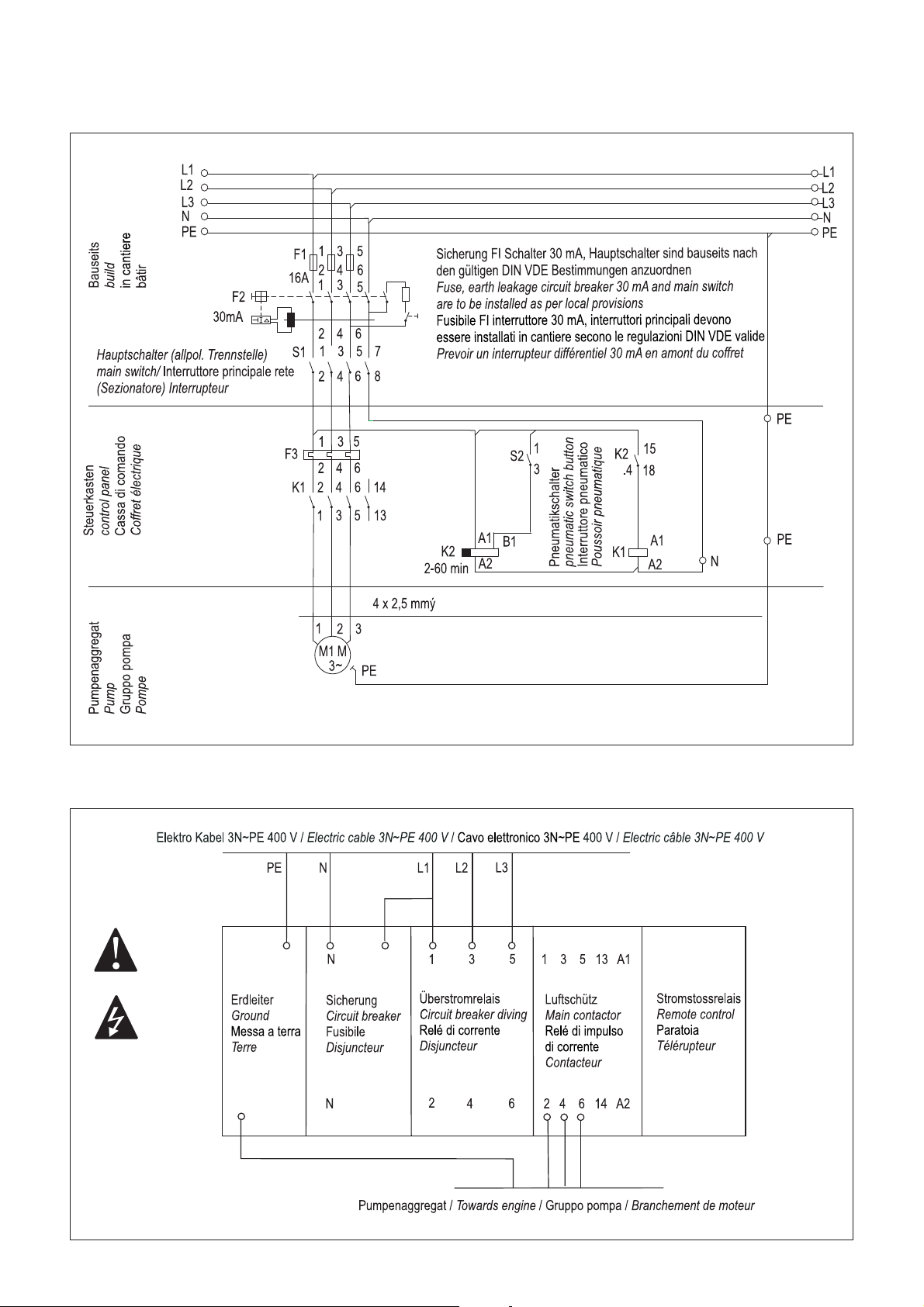

4.8 Anschluss Steuerkasten ..........13

5 Montage ............................. 14-15

Ausführung Rotguss

5.1 Montage Pumpe mit ................14

Saugschlauch

5.2 Montage Druckschlauch ..........15

Preface

Yourunithasbeenbuiltinaccordance

with the latest state of the art, and is

safe.

However,theunitcanbedangerous if

itisoperatedbypersonswhohavenot

received the necessary training or in-

struction,orifit is used improperly.

Therefore,everyoneentrustedwiththe

taskof installing the unit,

setting it into operation, operating,

maintainingandrepairingit,mustread

andunderstandtheOperatingInstruc-

tions and - especially- the Safety In-

structions.

Before using the unit for the first time,

you and/or your personnel should de-

finitely receive instructions from the

specialistconsultant.

If, contrary to expectations, technical

defectsoccurinyourunit,pleasecon-

tact the customer service department

oryour dealer.

LIST OF CONTENTS PAGE

1 Safety instructions ................3-5

2 Installing the wall niche in....6-9

concrete shuttered pools

Version in ABS and in

Red bronze

2.1 Installation.............................. 6-9

2.2 Tile plan ................................. 6-7

2.3 Pools with plastic liner ...............8

2.4 Steel, aluminum and .............. 8-9

polyester pools

2.5 Pneumatic switch .......................9

3 Instructions for ....................9-10

authorized persons only

3.1 Before starting ...........................9

3.2. First time operation .............. 9-10

4. Mounting .................................10

Version ABS

4.1 Assembly of pump, suction......10

tube and pressure tube

4.2 Mounting Version ............. 10-13

ABS and red bronze

4.3 Mounting the nozzle ................10

assembly

4.4 Pools with plastic liner or ....10-11

prefabricated pools

4.5 Mounting the intake screen .....11

4.6 Installing the.............................12

air inlet fittings

4.7 Pneumatic switch operable ....12

from pool

4.8 Mounting the control panel ......13

5 Mounting ........................... 14-15

Version red bronze

5.1 Assembly of pump and ............14

suction tube

5.2 Assembly of pressure tube ......15

Prefazione

Ilvostroapparecchioècostruitoincon-

formità al livello più aggiornato della

tecnica ed per la massima sicurezza

difunzionamento.Tuttavial’usoimpro-

prio dell’apparecchio o l’uso da parte

di personale non addestrato e qualifi-

catopuò comportare dei pericoli.

Èquindi necessario cheognipersona

incaricatadell’installazione,dellames-

sainservizio,del funzionamento,del-

la manutenzione e riparazione dell’

apparecchio abbia letto attentamente

ecapitoleistruzioniperl’usoesoprat-

tutto le norme di sicurezza prima di

procedere a tali operazioni. È inoltre

indispensabile che voi e il vostro per-

sonale siate addestrati da un esperto

del ramo prima di utilizzare l’apparec-

chio. Se, contrariamente alle aspetta-

tive, l’apparecchio dovesse presenta-

redei difettitecnici,vi preghiamo diri-

volgervi al Centro assistenza clienti o

alvostrorivenditore.

INDICE PAGINA

1 Istruzioni per la Sicurezza ....3-5

2 Installazione di pezzi grezzi .6-9

nell’armatura

Ausführung in ABS und

in Ausführung Rotguss

2.1 Montaggio .............................. 6-9

2.2 Schema per la piastrellatura.. 6-7

2.3 Piscinas con rivestimento ..........8

con laminato

2.4 Piscinas con rivestimento ...... 8-9

in materiale plastico

finita o vasca

2.5 Interruttore pneumatico .............9

3 Informazioni solo per .........9 -10

persone autorizzate

3.1 Prima della messa in funzione ..9

3.2 Prima messa in funzione ..... 9-10

dell’apparecchio

4. Montaggio ...............................10

Esecuzione ABS

4.1 Montaggio Pompa, tubo ..........10

flessibili di asperazione

e tubo pressione

4.2 Montaggio Esecuzion ...... 10-13

ABS e bronzo

4.3 Montaggio degli ugelli..............10

4.4 Piscinas con rivestimento ...10-11

con laminato

4.5 Montaggio del filtro .................. 11

d’immissione

4.6 Montaggio dei tubi ...................12

flessibili di asperazione aria

4.7 Interruttore pneumatico ...........12

dalla piscina

(Accessorio a richiesta)

4.8 Avviso particolare ....................13

5 Montaggio ......................... 14-15

Esecuzione e bronzo

5.1 Montaggio della pompa con ....14

il tubo flessibile d’aspirazione

5.2 Montaggio della pompa ...........15

con il tubo flessibile

d’aspirazione

Avertissement

L’appareil que vous venez d’acquérir

a été conçu selon les techniques les

plus récentes et vous assure une sé-

curitédefonctionnementoptimale.

Une manipulation par des personnes

quin’ontpasétéinforméesouinstrui-

tes à cet effet voire une utilisation in-

correcte de l’appareil peuvent cepen-

dantreprésenterundanger.

Pourcetteraison,toutepersonnechar-

géede la pose, delamise en service,

delamanipulation,del’entretienetde

la réparation de l’appareil doit lire et

comprendre le mode d’emploi et tout

particulièrement les instructions de

sécurité.

Sivotreappareildevaittoutefoismani-

fester un dysfonctionnement, nous

vous prions de contacter le service

après-venteouvotrerevendeur.

SOMMAIRE PAGE

1 Instructions de sécurité........3-5

2 Montage des pièces ..............6-9

à sceller dans le coffrage

Exécution en ABS

en bronze au zinc

2.1 Montage ................................. 6-9

2.2 Plan de carrelage .................. 6-7

2.3 Bassins avec revêtement de .....8

liner ou polyester

2.4 Piscines d’acier, ..................... 8-9

d’aluminium et de

revêtement Polyester

2.5 Commutateur Pneumatique ......9

3 Informations destinees.......9-10

exclusivemenaux personne

autorisees

3.1 Avant la mise en service............9

3.2 Première mise en service .... 9-10

de l’appareil

4. Montage ................................... 10

Exécution en ABS

4.1 Montaje de la bomba, ..............10

del tubo de aspiración

y del tubo de presión

4.2 Montage Exécution en ..... 10-13

ABS en bronze au zinc

4.3 Montage de la buse .................10

4.4 Bassins avec revêtement ...10-11

de liner

4.5 Montage de la crepine ............. 11

4.6 Montage du tuyau ....................12

d’aspiration d’air

4.7 Commutateur pneumatique.....12

à partir du bassin

(accessoire)

4.8 Recommandation particulière..13

5. Montage ............................. 14-15

Exécution en bronze au zinc

5.1 Montage de la pompe..............14

avec le tuyau d’aspiration

5.2 Montage des tuyaux ................15

côte refoulement

1 SICHERHEITSHINWEISE

1.1 Vor der Inbetriebnahme

DieSicherheitshinweiseunddieBedie-

nungsanleitung müssen vor der Auf-

stellungundInbetriebnahmeaufmerk-

sam gelesen und beachtet werden.

Halten Sie unbedingt dieAnforderun-

gen der Firma uwe bzw. der Normge-

berein.

1.2 Erstinbetriebnahme des

Gerätes

Vorjeder Inbetriebnahmesinddie ört-

lichenSicherheitsbestimmungensowie

dieSicherheitshinweiseeinzuhalten.

1.3 Gefahrenquellen

Warnung!

DieJETSTREAMAnlagespritztdurch

die Strahldüse ja nach Gerätetyp bis

zu1200LiterWasserproMinuteindas

Becken ein. Wird diese enorme Kraft

vollzurMassageeingesetzt,kanndies

zu Verletzungen der Muskulatur, des

BindegewebesundzuinnerenVerlet-

zungenführen.Aufgrunddesverringer-

ten elektrischen Widerstandes des

menschlichenKörpersinSchwimmbä-

dernundderdarausresultierendener-

höhtenWahrscheinlichkeitdesAuftre-

tens gefährlicher Körperströme, wer-

denerhöhtesicherheitstechnischeAn-

forderungen an die Elektoinstallation

gestellt.

Deshalb halten Sie

unbedingt folgende

Sicherheitshinweise

ein.

DerDüsenstrahlbesitzteine erheb-

licheEnergie. DrosselnSievordem

Massieren unbedingt den Strahl-

druck. Nicht den vollen Massage-

strahlgegendieWeichteiledesKör-

pers richten.

Zum Schwenken der Strahldüse

Pumpe abschalten.

ZurgrossflächigenMassageStrahl-

stärke auf halbe Stärke drosseln.

Zum Massageschlauch aufsetzen

undabnehmen,Pumpeabschalten.

Halten Sie zur Punktmassage die

Düse des Massageschlauches un-

ter Wasser fest in der Hand.

Führen Sie die Düse des Massage-

schlauchesmitAbstandüberdiege-

wünschten Stellen.

1 SAFETY INSTRUCTIONS

1.1 Before Setting into Operation

Beforeinstallationandsettingintoope-

ration, the Safety Instructions and the

Operating Instructions must be care-

fullyreadandobserved.Youmustde-

finitely comply with the requirements

of the uwe company and of the stan-

dardsauthorities.

1.2 Setting the Unit into

Operation for the First Time

Beforetheunitissetintooperation,the

localsafetyregulationsandtheSafety

Instructions must always be complied

with.

1.3 Sources of Danger

Warning!

TheJETSTREAMsystemforcesupto

1200litresofwaterperminuteintothe

poolthrough thenozzle.

Ifallofthisenormousforceisusedfor

massage,itcancauseinjuriestomus-

cles and to connective tissue, as well

asinternal injuries.

Because of the reduced electrical re-

sistance of the human body in swim-

mingpoolsandtheresultingincreased

probabilityoftheoccurrenceofdange-

rous currents in the body, increased

safety requirements are imposed on

theelectricalinstallation.

Therefore, you must

definitely observe the

following Safety In-

structions.

The JETSTREAM has substantial

power.

Beforemassage,youmustdefinite-

ly reduce the jet pressure.

Donotutilizefullthrustagainstsoft

parts of the body.

Switch off pump before adjusting

angle of nozzle.

For largearea massage, reduce the

strength to half thrust.

In order to attach and detach the

massagefittingswitchoffthepump.

To massage a single part of the

body,gripthemassagehosefirmly.

When using the hose keep a dis-

tancetothosepartsofthebodythat

require massaging.

1 ISTRUZIONI PER LA

SICUREZZA

1.1 Prima della messa in

funzione

Primadell’installazioneedellamessa

in funzione è obbligatorio leggere ed

osservareleistruzioniperlasicurezza

edilmanualediistruzioni.

Rispettare sempre le norme della so-

cietàuwe odell’Istitutocompetente.

1.2 Prima messa in funzione

dell’apparecchio

Primadiognimessainfunzione,veri-

ficarela conformità contuttele norme

per la sicurezza e le istruzioni per la

sicurezza.

1.3 Fonti di pericolo

Attenzione!

L’impianto JETSTREAM, a seconda

del modello di apparecchio, riversa

nellavascaattraversol’ugellodispruz-

zaggio fino a 1200 litri di acqua al mi-

nuto. Se per il massaggio venisse uti-

lizzata questa massima potenza, la

muscolatura ed i tessuti verrebbero

feriti e si potrebbe arrivare addirittura

alesioni interne.

Acausadellaridottaresistenzaelettri-

cadelcorpoumanoimmersoinacqua

edellaconseguente elevata possibili-

tà di pericolose correnti corporee,

l’installazione elettrica deve soddisfa-

re precise normative tecniche di sicu-

rezza.

Le condizioni da ris-

pettare relativamente

all’impianto elettrico

sono riportate nelle

istruzioni “

Ilgettopossiedeun’energiarilevan-

te. strozzareassolutamentelapres-

sionedelgettoperfaredeimassag-

gi. Non diriga il getto di massaggio

a pieno contro le parti morbide del

corpo.

Per spostare il diffusore spegnere

il getto della pompa.

Colmassaggioestesoforzadelget-

to su mezza forza strozzato.

Vicino al tubo del getto si puo au-

mentareediminuirelostessoespe-

nere la pompa.

Si attenga l’ugello del tubo di mas-

saggioal massaggiodi puntosotto

le acque nella mano. Conduca

l’ugello del tubo di massaggio con

distanza sui posti desiderati.

1 INSTRUCTIONS DE

SECURITE

1.1 Avant la mise

enservice

Lesinstructionsdesécuritéetlemode

d’emploidoiventêtrelusattentivement

avantl’installationetlamiseenservice

et respectés impérativement. Confor-

mezvousexactementauxinstructions

de la société uwe et aux différentes

normesenvigueurdansvotre pays.

1.2 Première mise en service

de l’appareil

Ilest impératif d’observer, avant toute

mise en service, les prescriptions lo-

calesdesécuritéainsiquelesinstruc-

tionsde sécurité.

1.3 Sources de danger

Attention !

L’installationJETSTREAMpeut,selon

letyped’appareil,émettreparsabuse

desortied’eaujusqu’à1200litred’eau

àla minute dans le bassin.

L’utilisation de cette pleine puissance

pourunmassagepeutconduireàdes

blessures au niveau de la musculatu-

re,dutissuconjonctifainsiqu’àdeslé-

sionsinternes.

En raison de la faible résistance élec-

triqueducorpshumain dansles pisci-

nesetdelaprobabilitéainsiaccruede

l’apparition de courants dangereux,

l’installation électrique est soumise à

desexigences de sécuritéélevées.

Il est donc impératif de

respecter les instructi-

ons de sécurité

ci-après.

Le jet de la buse produit une éner-

gieconsidérable.Réduisezainsiim-

pérativement la pression du jet

avant tout massage. Ne pas diriger

le jet de massage dans toute sa

puissancesurlespartiessensibles

du corps.

Arrêter la pompe avant de faire pi-

voter la buse de sortie d’eau.

Réduire de moitié la puissance du

jet pour tout massage grande sur-

face.

Arrêter la pompe avant de fixer ou

de retirer le tuyau de massage.

Pour un massage localisé, veiller à

maintenir la buse du tuyau de mas-

sage bien en main sous l’eau.

Positionner la buse du tuyau de

massageàunecertainedistancede

l’endroit souhaité.

Warnung

Attention

Warning

INHALTSVERZEICHNIS SEITE

6 An den Elektro- ................. 16-19

installateur

6.1 Anschluss der .................... 16-19

stationären Schwimm-

beckenpumpe

LIST OF CONTENTS PAGE

6 Information for the ........... 16-19

electrician

6.1 Notes about connection..... 16-19

of the pool pumps

INDICE ................................... PAGINA

6 Per il Elettricista ............... 16-19

6.1 Avvertenze per la ............... 16-19

connessione della pompa

piscina stazionaria

SOMMAIRE................................PAGE

6 A l’Attention ...................... 16-19

de l’Electicien!

6.1 Remarques ........................ 16-19

concernant des pompes

Nicht mit offenen langen Haaren

zumEinlaufseiher(fallsvorhanden)

tauchen.

Anforderungen an die entsprechende

elektrischeInstallationentnehmenSie

bitte unserem jedem Gerät beigeleg-

ten, Hinweis: "An den Elektroinstalla-

teur". Teile der Einrichtung, die unter

Spannung stehende Teile enthalten,

müssenfürPersonen,diedasBadbe-

nutzen,unzugänglichsein.Geräteund

Geräteteile,welcheelektrischeBautei-

le enthalten, müssen so aufgestellt

bzw. befestigt werden, dass sie nicht

insWasserfallen können.

Geräte der Schutzklasse I müssen

dauerhaftanfestverlegteLeitungenan-

geschlossensein.

1.4 Bestimmungsgemässe

Verwendung

Alle Geräte sind ausschliesslich be-

stimmt zum Betreiben in überdachten

SchwimmbädernundSchwimmbädern

imFreienbeieinerWassertemperatur

bis zu 35° C.

DieGerätesind zurAufstellung

und Betrieb in Anlagen und Räumen

indenBereichen1 und 2 nach

DINVDE0100T702 geeignet.

DiePumpewirdindenBeckenumgang

aufgestellt,esmussjedochgewährlei-

stet sein, dass der Raum trocken und

derMotorgegenÜberflutungdurchei-

nen ausreichend dimensionierten Bo-

denablaufgeschütztist.

Der Steuerkasten sollte entweder in

einem trockenen Umgang oder in ei-

nem angrenzenden Raum, höher als

derWasserspiegeluntergebrachtsein.

JederdarüberhinausgehendeGe-

brauch gilt als nicht bestimmungsge-

mäss.

Fürhieraus resultierendeSchäden

haftet der Hersteller nicht; das Risiko

hierfürträgt allein derBenutzer.

Zur bestimmungsgemässen Verwen-

dung gehört auch die Einhaltung der

vom Hersteller vorgeschriebenen Be-

triebs-, Wartungs- und Instandhal-

tungsbedingungen.Wartungs-,Repa-

raturarbeiten und dergleichen dürfen

nurvonautorisiertenPersonendurch-

geführtwerden.

Die Geräte dürfen nur von Personen

genutzt werden, die hiermit vertraut

und über die Gefahren unterrichtet

sind.

Die einschlägigen Unfallverhütungs-

Vorschriftensowiediesonstigenallge-

mein anerkannten sicherheitstechni-

schen, arbeitsmedizinischen Regeln

sind einzuhalten. Eigenmächtige Ver-

änderungen an den Geräten schlie-

ssen eine Haftung des Herstellers für

darausresultierendeSchädenaus.

Do not approach the suction filter

with long hair unless tied back.

Forrequirementsregardingtheappro-

priateelectricalinstallation,pleasesee

„InformationfortheElectrician“.

Parts of the equipment that contain

electricallylivepartsmustbeinacces-

sibletopersons using the pool.

Unitsandunitparts containingelectri-

cal components must be installed or

fixed in such a way that they cannot

fallinto the water.

UnitsofenclosureclassImustbeper-

manently connected to permanently

laidcables.

1.4 Proper Operation

All units are intended soleley for ope-

rationin coveredswimming poolsand

inopen-airswimmingpoolswithawa-

tertemperature up to 35°C.

Theunitsaresuitableforinstallingand

operatingininstallationsandroomsin

areas1and2as per EN-60335-2-41.

The pump is installed in the walkway

behind the pool wall, but it must be

ensuredthattheenvironmentisdryand

thatthemotorisprotectedbyasuitab-

lysizedfloordraintopreventflooding.

The control panel should be installed

either in a dry walkway or in an adja-

centroom, higherthanthewater

level.

Any kind of use other than the inten-

deduseisimproper.

Themanufacturerwillnotacceptliabi-

lity for any damage or injury resulting

fromimproperoperation;theuseralo-

nemust bear this risk.

Properoperationalsoincludescompli-

ancewiththe operating, maintenance

and repair conditions specified by the

manufacturer.

Maintenance work, repair work and

suchlikemayonlybeperformedbyau-

thorisedpersons.

Theunitsmayonlybeusedbypersons

who are familiar with them and who

havebeeninformedaboutthedangers.

Therelevantregulationsforthepreven-

tion of accidents and the other gene-

rallyrecognised rules relating to safe-

ty and to occupational medicine must

becompliedwith.

Ifunauthorisedmodificationsaremade

onthe units, the manufacturer will not

acceptliability forany resultingdama-

georinjury.

Non immergersi vicino all’imbocco

di ingressoe tenendo i capelli lun-

ghi sciolti.

Lecondizionidarispettarerelativamen-

te all’impianto elettrico sono riportate

nelle istruzioni “Per l’installatore elet-

trico”, allegate ad ognuno dei nostri

apparecchi.Icomponenti dell’equi-

paggiamento che contengono parti

sotto tensione devono rimanere inac-

cessibili per le persone che utilizzano

la vasca. Gli apparecchi ed i compo-

nenti di apparecchi che contengono

componenti elettrici devono venire in-

stallati o fissati in modo che non pos-

sano cadere in acqua. Gli apparecchi

di categoria di sicurezza I devono es-

serepermanentementecollegatiacavi

fissi. Gli apparecchi di categoria di si-

curezzaIdevonoesserepermanente-

mentecollegatiacavifissi.

1.4 Impiego conforme

Tuttigliapparecchisonostaticoncepi-

ti per venire utilizzati in piscine coper-

teedinpiscineall’apertoconunatem-

peraturadell’acqua finoa35°C.

Questi apparecchi possono venire in-

stallati ed utilizzati in impianti e locali

compresi nelle zone 1 e 2, come da

norma VDE 0100 T 702.

La pompa viene installata sul perime-

tro della vasca, comunque solo se

l’alloggiamentorisultaessereassolut-

amente asciutto e se il motore è pro-

tettodaun’inondamentoattraversodei

canali di scarico di troppopieno suffi-

cientementedimensionati.

Lacassetta di comandodovrebbeve-

nire installata o in un ambiente asci-

utto, o in un locale contiguo e, in ogni

caso,adun’altezzasuperioreallivello

dell’acqua.

Qualsiasi utilizzo diverso o derivante

da quello prescritto viene considerato

come non conforme e il costruttore

declina qualsiasi responsabilità e/o

garanzia per gli eventuali danni deri-

vantidaunusonon conforme.

Laresponsabilitàsaràinvecetotalmen-

te a carico dell’utente. L’impiego con-

formeincludeanchel’osservanzadel-

lecondizionidi esercizio, di manuten-

zione e di assistenza prescritte dal

costruttore.

Ilavoridimanutenzioneediriparazio-

nepotrannoessereeseguitiesclusiva-

mentedapersonaleautorizzato.

Gli apparecchi potranno essere utiliz-

zatiesclusivamentedapersonechene

conosconolamodalitàdiimpiegoeche

sonoaconoscenzadeipericoliintrinse-

ci.

É obbligatoria l’osservanza delle nor-

me antinfortunistiche pertinenti, così

come di tutte le norme tecniche di si-

curezzaemedicheuniversalmenteri-

conosciute. Eventuali modifiche agli

apparecchi, apportate dall’utente, es-

cludono qualsiasi genere di garanzia

eresponsabilitàdel costruttore per gli

eventualiconseguentidanni.

Ne pas rester avec des cheveux

longs et dénoués près del’aspirati-

on d’eau.

Reportez-vousauxpages

„Al’attentiondel’électricien“,pourcon-

sulterlesexigencessoumisesà

l’installationélectrique.

Les composantes de l’installation qui

comprennentdespiècessoustension

doivent se situer hors de portée des

personnesutilisant lebassin.

Lesappareilsetpiècesd’ap-pareilsqui

renfermentdes composants élec-

triquesdoiventêtreinstallésetfixésde

telle manière à ce qu’ils ne puissent

pastomberdans l’eau.

Les appareils de la classe de protec-

tion1doiventêtrebranchésenperma-

nencesur des conduitesfixées.

1.4 Utilisation correcte de

l’appareil

Touslesappareilssontdestinésàêtre

uniquementutilisésdansdespiscines

couvertesetdespiscinesnoncouver-

tesdontlatempératuredel’eaunedé-

passepas35°C.

Les appareils conviennent pour être

montés et utilisés dans des installati-

onsetdeslocauxfaisantpartiedeszo-

nes 1 et 2 selon la norme

DIN VDE 0100 T 7 02 et UTE 15.100.

La pompe est à monter dans le pour-

tourdu bassin.

La pompe est à monter dans le pour-

tour du bassin. Son couvercle ne doit

pouvoirêtreouvertqu’àl’aided’uneclé

spécialeou un outil.

Le lieu d’implantation doit être sec et

le moteur protégé contre les inondati-

ons par un écoulement de dimension

suffisantedanslesol.

Le coffret électrique est à placer soit

dansunendroitsecsoitdansunepièce

avoisinanteàunehauteurplusélevée

que la surface de l’eau. Le construc-

teur n’engage aucune responsabilité

pour tout dommage résultant d’utili-

sationincorrecte ou nonconforme.

Seul l’utilisateur en est tenu respons-

able. La conformité d’utilisation de

l’appareil comporte également le re-

spect des conditions d’utilisation,

d’entretienetdemaintenanceprescri-

tes par le constructeur. Les travaux

d’entretien,deréparationetautresdo-

iventêtreexclusivementeffectuéspar

des personnes autorisées. Les ap-

pareilsdoiventêtreutilisésuniquement

par les personnes qui sont familiari-

sées avec ces appareils et ont été in-

struitesdeséventuelsdangerspouvant

résulterdeleurmanipulationetutilisa-

tion.Lesinstructionsdepréventionap-

plicables contre les accidents, de

même que les diverses prescriptions

de sécurité et de médecine du travail

en vigueur doivent être respectées.

Toutemodificationapportéearbitraire-

ment sur l’appareil exclue la respon-

sabilitéduconstructeurpourdesdom-

magesen résultant.

1.7 Spiegazione dei simboli di

pericolo

Avvertenza! In queste

istruzioni d’uso abbia-

mo apposto questo se-

gnoa tuttii puntirelati-

viallavostrasicurezza.

Trasmettere anche agli

altriutentitutteleistru-

zioni di sicurezza.

In queste istruzioni

d’uso abbiamo appos-

to questo segno a tutti

ipunti che contengono

avvertenze necessarie

per il funzionamento.

PERICOLO!

Presenza di corrente

elettrica! Le energie

elettrichepossonocau-

sare gravi lesioni.

Osservare assolutammente queste

avvertenze per evitare danni

all’apparecchio.

1.7 Explication des pictogram

mes de sécurite

Attention!Touslespas-

sages de ce mode

d’emploiquiseréfèrent

à votre sécurité sont

marqués de ce picto-

gramme. Transmettez

toutes les instructions

de sécurité aux autres

utilisateurs.

Tous les passages de

ce mode d’emploi qui

contiennentdesindica-

tions nécessaires au

fonctionnement de

l’appareilsontmarqués

de ce pictogramme.

AVERTISSEMENT!

Risqued’électrocution!

Les énergies électri-

ques peuvent provo-

querdesblessuresgra-

ves.

Nous vous prions de respecter ces

indicationsafind’évitertoutendom-

magementde l’appareil.

1.7 Erklärung der Gefahren-

symbole

Warnung!

In dieser Bedienungs-

anleitunghabenwiralle

Stellen,dieIhreSicher-

heit betreffen, mit die-

semZeichenversehen.

Geben Sie alle Sicher-

heitsanweisungen

auch an andere Benut-

zer weiter.

In dieser Bedienungs-

anleitunghabenwiralle

Stellen, die funktions-

notwendige Hinweise

enthalten, mit diesem

Zeichen versehen.

WARNUNG!

Gefahr durch elektri-

schen Strom! Elektri-

sche Energien können

schwerste Verletzun-

gen verursachen.

Bitte beachten Sie unbedingt diese

Hinweise,umSchäden am Gerätzu

vermeiden.

1.7 Explanation of the Danger

Symbols

Warning! In these Ope-

rating Instructions, we

have used this symbol

to mark all texts which

relate to your safety.

Please pass all safety

instructionsontoother

users too.

In these Operating In-

structions, we have

used this symbol to

mark all texts contai-

ning instructions that

arenecessary forfunc-

tional reasons.

WARNING!

Danger of electric

shock!

Electricity can cause

serious injuries.

Please be sure to obey these in-

structions in order to avoid dama-

ge to the unit.

Funktion

Function

Fonction

R = 5 m MINI

Warnung

Attention

Warning

1.5 Garanzia del prodotto

L’utentevieneespressamenteinforma-

tochel’apparecchiopuò essereutiliz-

zatoperilsolo impiego conforme.

In caso contrario, gli eventuali utilizzi

non conformi avverranno esclusiva-

mente sotto la sola responsabilità

dell’utente ed il costruttore declinerà

qualsiasiresponsabilità inmerito.

1.6 Comportamento in caso di

emergenza

Scaricare immediatamente l’acqua e

scollegaregli apparecchidalla tensio-

neagendoosugliinterruttorigenerali,

o sulle sicurezze e bloccarli contro

un’ev

1.5 Product Liability

Theuser‘sattentionisexpresslydrawn

to the fact that the unit may only be

operatedin the propermanner.

Ifitisoperatedinanimpropermanner,

theuser mustbearsole responsibility.

In such cases, therefore, the manuf-

acturercannot acceptanyliability.

1.6 Procedure in an Emergency

Leavethewaterimmediately,switchoff

theelectricalsupplytotheunitbyope-

ratingthemainpowerswitchorcircuit-

breaker,andsecuretheunittoprevent

itfrombeingswitchedonagainwithout

authorisation.

1.5 Responsabilité produit

L’utilisateur est expressément averti

que l’appareil doit être utilisé exclusi-

vement de manière correcte, c’est-à-

direselonleparagraphe«1.4-Utilisa-

tioncorrecte de l’appareil».Encas de

mauvaise utilisation, l’utilisateur est

seultenuresponsable.

Le constructeur est alors dégagé de

touteresponsabilité.

1.6 Comportement en cas

d’urgence

Sortirdel’eauet désactiver

l’appareilàl’aideducommutateurcen-

traloudes fusibles.

S’assurer que l’appareil ne soit pas

réactivésansautorisation.

1.5 Produkthaftung

DerBenutzerwirdausdrücklichdarauf

hingewiesen, dass das Gerät aus-

schliesslichbestimmungsgemässein-

gesetztwerdendarf.FürdenFall,dass

das Gerät nicht bestimmungsgemäss

eingesetzt wird, geschieht dies in der

alleinigen Verantwortun des Anwen-

ders.JeglicheHaftungdesHerstellers

entfälltsomit.

1.6 Verhalten im Notfall

Wassersofortverlassen und Geräte

durchHauptschalteroderSicherungen

spannungsfreischaltenundgegenun-

befugtesWiedereinschaltensichern.

Information importante!

1. L’installation électrique des appa-

reils JetStream doit être protégée

individuellement par un interrup-

teur différentiel calibré à 30 mA.

2. Le local technique de l’appareil Jet

Stream doit être hors du volume

de protection du bassin (soit à plus

de 2,50 m, soit sous Ia plage).

Le couvercle doit s’ouvrir à l’aide

d’une clé ou d’un outil être équipé

d’un système de coupure élec-

trique des éléments actifs à

l’ouverture du couvercle

(norme NF C 15.100 section 702).

3. La distance maximum entre Ia

pompe et Ia piscine ne doit pas

excé der 12 mètres. Si Ia pompe

n’est pas derrière Ia piscine, re-

specter les sections de tuyaute

ries suivantes:

a. Jusqu’à 5 m: diamètre intérieur

50 mm (2")

b. De 5 à 10 m: diamètre intérieur

63 mm (2 ½“)

c. De 10 à 12 m: diamètre intéri-

eur 75 mm (3") Utiliser des cour-

bes à grand rayon pour les

changements de direction de

tubes.

Utiliser des tubes supportant au

moins 10 bars de pression.

4. La pompe doit toujours être en

charge (axe de la pompe sous le

niveau de l’eau).

5. La longueur maximum de tube de

commande pneumatique est de

10 m.

„Pourne pasrisquerde détérioration,

lapompedoit être positionnée sous

leniveaud’eau du bassin Si elle doit

êtreplacéeaudessus, utiliser la

pompeuwe spéciale triphaséeauto-

amorçante.“

ATTENTION!

Nosappareilssontàutilisersur des

paroisdepiscines dont les arrondis

(encas de forme libre) ne sont pas

inférieursàunrayonde5 mètres!

Warning

Attention

Pericolo

Schalbrett /

tavola de armanento /

shutterung

planche de coffrage

Beton

cemento

/ concret

/ béton

Wasserspiegel / water level

Schild “oben"

etichetta „sopra

label “top”

“

étiquette “haut”

ZylinderkopfschraubeM6x35

viti a testa cilindrica

cylinder screw

vis à tête cylindrique

Luftansaugschläuche zur Ansaugung der

Luft aus dem Beckenumgang 50 -100 mm

über dem Wasserspiegel

tubi di aspiazione per l’ aspirazione

dell’ aria dalla spira della vasca a circa

50 - 100 mm al di sopra del livello dell’ acqua

approx 50-100 mm above waterlevel

tuyau d’ aspiration d’ air pour l’aspiration

de l’ air à l’ extérieur du bassin 50 - 100 mm

au-dessus du niveau de l’ eau

Stopfen 2“

bouchon 2“

/ Stopper 2“

/ tappo 2“

PVC-Rohr NW 54 D 63 (bauseits)

tubo in PVC MW 50 ND 6 (murario)

2“ PVC/ABS tube, elbow supplied by pool builder

tuyau en PVC MW 50 DIN 6 (vous incombant)

Luftansaugschläuche je 8 m lang

l’ aspirazione dell aria lunghi 8 m cuascuno

/Airnettube8mlong

tubi per

tuyaux de aspiration d’ air 8 cm chacun

Rohbauteil Druckseite

bodenbündig einsetzen

pezzo grezzo da installare

a filo con il fondo

Instal floor fitting flush

with floor

monter la pièce à surface

plane avec la paroi de béton

min. 1500 mm vor jeder Wand

minimo 1500 mm da ogni parete

min. 1500 mm from wall

1500 mm min devant chaque paroi

Rohbauteil für Saugseite

pezzo grezzo per tubo diaspirazione

Wall fitting for suction unit

pièce à sceller de la tubulux d’ aspiration

livello dell’ acqua / niveau de l'eau

240

~ 400

Ø170

Rohbauteil für Pneumatikschalter

(Sonderzubehör)

pezzo grezzo per interruttore

pneumatico (accesorio)

Pneumatic switch housing

piece à sceller pour commutateur

pneumatique (accesssoire spécial optionnel)

240

100-350

Für Betonwandstärken unter 300 mm

Rohbauteil je nach Bedarf kürzen

Per una parete di cemento di spessore

sotto i 300 mm

For concrete walls below 300 mm thickness,

the wall fitting can be shortened as needed

Raccourcir la pièce à sceller pour adapter

aux parois 300 mm d'épaisseur

Einbaulage /

posizione di montaggio

fitting position

position de montage

240

Entsprechend aktuell gültiger Normen.

Secondo gli standaed vigenti.

According actual regulations.

Conforme aux normes actuelles en Vigueur.

2 EINSETZEN DER ROHBAU-

TEILE IN DIE SCHALUNG

2.1 Montage

Ausführung ABS (Bild 1)

Ausführung Rotguss (Bild 1a)

SetzenSiedieRohbauteilebündigmit

der Beckenwand ein (Beton). Erhält

dasBeckenfüreineFolienauskleidung

einenPutz-oderDämmplattenauftrag,

so müssen Sie das Düsenmantelge-

häuse um die Putz- bzw. Dämmplat-

tenstärkevorziehen.EntfernenSiedie

Schutzkappenerstvordem Fliesen.

2.2 Fliesenplan

Fliesen Sie die Rohbauteile bis zu ih-

rerInnenkante.

Putz- undFliesenausgleich6 cm.

Ausführung ABS (Bild 2 und 3)

Ausführung Rotguss

(Bild 2a und 3a)

2 INSTALLAZIONE DIPEZZI

GREZZI NELL’ARMATURA

2.1 Montaggio

Esecuzione ABS (Fig. 1)

Esecuzione bronzo (Fig. 1a)

Installare i pezzi grezzi a pari con la

parete.

Eliminare le ricoperture di protezione

soloprimadellaposa dell piastrelle.

Nel caso di vasche rivestite, lasciare

sporgereipezzirezzidallparete della

misurapariallospessoredell’intonaco

odell’isolamento.

2.2 Schema per la piastrellatura

Eseguirelaposadellapiastrellefinoal

contornointerno,livellamentodell’into-

nacoe delle piastrelle fino 6 cm

EsecuzioneABS (Fig. 2 e 3)

Esecuzione bronzo (Fig. 2a e 3a)

2 INSTALLING THE WALL

NICHE IN CONCRETE

SHUTTERED POOLS

2.1 Installation

ABS version (Fig. 1)

red bronze version (Fig. 1a)

Position first stage wall and wall com-

ponentsflushwithstructuralconcrete.

Remove protective covers only when

readytolaytiles/mosaics.Inthecase

ofaconcrete/linerpoolfirststagecom-

ponents may project in order to com-

pensate for cement render or liner in-

sulationthickness.

2.2 Tile plan

Renderandtile to inner edge.

Render & tile 6 cm max.

ABS version (Fig. 2 and 3)

Red bronze version

(Fig. 2a and 3a)

2 MONTAGE DES PIÈCES

À SCELLER DANS LE

COFFRAGE

2.1 Montage

Exécution en ABS (Fig 1).Exécuti-

on en bronze au zinc (Fig 1a)

Monter les pièces à sceller à surface

planeaveclaparoidebéton.Retirerla

protectionseulementavantlaposedes

carrelages.

Silebassin reçoit pourunrevêtement

linerdesplaquesd’enduitetd’isolation,

il faut avancer le boîtier de la pièce à

scellerdel’épaisseur de ces plaques.

2.2 Plan de carrelage

Carreler jusqu’au contour intérieur de

la pièce à sceller. Compensation

d’enduitetdecarrelagejusqu’à 6 cm.

Exécution en ABS (Fig. 2 et 3)

Exécution en bronze au zinc

(Fig. 2a et 3a)

Abmessungen in mm / dimensions in mm / quotazioni in mm / mesures en mm

Schalbrett / shutterung / planche de coffrage/ tavola de armanento

Beton / concret

cemento / béton

Wasserspiegel / water level

Schild “oben"

etichetta „sopra“

label “top”

étiquette “haut”

ZylinderkopfschraubeM6x35

viti a testa cilindricacylinder screw /

vis à tête cylindrique

240

100-350

240

~ 400

200

~ 400

170

Luftansaugschläuche zur Ansaugung der Luft

aus dem Beckenumgang 50 - 100 mm über

dem Wasserspiegel

ubi di aspiazione per l’ aspirazione dell’ aria

dalla spira della vasca a circa

al di sopra del livello dell’ acqua

approx mm above waterlevel

tuyau d’ aspiration d’ air pour l’aspiration de

l’ air à l’ extérieur du bassin mm

au-dessus du niveau de l’ eau

50 - 100

50 - 100 mm

Kugelhahn NW 50 /

rubinetto a sefra NW 50

Ball valve 2“

robinet à boisseau sphérique

Stopfen 2“ / Stopper 2“ / bouchon 2“ / tappo 2“

PVC-Rohr NW 50 ND 6 (bauseits) / 2“ PVC/ABS tube, elbow supplied by pool builder

tubo in PVC MW 50 ND 6 (murario) / tuyau en PVC MW 50 DIN 6 (vous incombant)

Luftansaugschläuche je 8 m lang

tubi per l’ aspirazione dell aria lunghi 8 m cuascuno /

/ Air net tube 8 m long

tuyaux de aspiration d’ air 8 cm chacun

Rohbauteil Druckseite

bodenbündig einsetzen

pezzo grezzo da installare

a filo con il fondo

Instal floor fitting flush with floor

monter la pièce à surface plane

la paroi de béton

min. 1500 mm vor jeder Wand

minimo 1500 mm da ogni parete

min. 1500 mm from wall

1500 mm min devant chaque paroi

Rohbauteil für Saugseite /

pezzo grezzo per tubo diaspirazione

Wall fitting for suction unit

pièce à sceller de la tubulux d’ aspiration

livello dell’ acqua / niveau de l'eau

Rohbauteil für Pneumatikschalter (Sonderzubehör)

pezzo grezzo per interruttore pneumatico (accesorio)

Pneumatic switch housing

piece à sceller pour commutateur pneumatique

(accesssoire spécial optionnel)

Für Betonwandstärken unter 300 mm Rohbauteil je nach Bedarf kürzen

/ Per una parete di cemento di spessore

sotto i 300 mm /

For concrete walls below 300 mm thickness, the wall fitting can be

shortened as needed

Raccourcir la pièce à sceller pour adapter

aux parois 300 mm d'épaisseur

Einbaulage / / posizione di montaggio /fitting position position de montage

Entsprechend aktuell

gültiger Normen.

Secondo gli standaed vigenti.

According actual regulations.

Conforme aux normes

actuelles en Vigueur.

22a

33a

Abmessungen in mm / dimensions in mm / quotazioni in mm / mesures en mm

2.3 Becken mit Folien-

auskleidung

Ordnen Sie Klemmrahmen, die Dich-

tungen aus Folienmaterial und die

GummidichtungnachBild4/4a und

5,/5a an. Ausführung ABS (Bild 4)

Ausführung Rotguss (Bild 4a)

2.3 Pools with plastic liner

Position the wall niches of the jet

nozzlesasshowninthe drawings:

ABS version (Fig. 4)

Red bronze version (Fig. 4a)

2.3 Piscinas con rivestimento

con laminato

Montare l´anello di bloccaggio con le

relativeguarnizionisiadavantiedietro

comedafig.4/4ae 5,/5a.

Esecuzione ABS (Fig. 4)

Esecuzione bronzo (Fig. 4a)

2.3 Bassins avec revêtement de

liner ou polyester

Proceder comme montré en fig. 4/4a

et5/5a.

Exécution en ABS (Fig. 4), Exécu-

tion en bronze au zinc (Fig. 4a)

44a

Abmessungen in cm / dimensions in cm

quotazioni in cm / mesures en cm

2.4 Stahl-, Alu- und Polyester-

becken

Ausführung ABS (Bild 5)

Ausführung Rotguss (Bild 5a)

2.4 Steel, aluminum and

polyester pools

ABS version (Bild 5)

Red bronze version (Fig. 5a)

2.4 Piscinas con rivestimento in

materiale plastico o vasca

finita

Esecuzione ABS (Bild 5)

Esecuzione bronzo (Bild 5a)

2.4 Piscines d’acier, d’aluminium

et de revêtement Polyester

Exécution en ABS (Fig. 5). Exé-

cution en bronze au zinc (Fig. 5a)

Abmessungen in cm / dimensions in cm / quotazioni in cm / mesures en cm

2.5 Pneumatikschalter einbauen

(Bild 6)

AusführungABS und Rotguss

2.5 Pneumatic switch

(Fig. 6)

Version ABS and red bronce

2.5 Interruttore pneumatico

(Fig. 6)

Esecuzione ABS e bronzo

2.5 Commutateur Pneumatique à

partir du Bassin (Fig. 6)

Exécution en ABS en bronze au zinc

3 INBETRIEBNAHME

3.1 Vor der Inbetriebnahme

Die Sicherheitshinweise und Bedie-

nungsanleitung müssen vor demAuf-

stellen und der Inbetriebnahme auf-

merksamgelesen werden.

3.2 Erstinbetriebnahme der

Anlage

VorjederInbetriebnahme sinddieört-

lichenSicherheitsbestimmungensowie

die Sicherheitshinweise einzuhalten.

Ist das Gerät komplett montiert und

elektrisch angeschlossen, kann das

GerätinBetrieb genommen werden.

Bevor Sie die uwe

JETSTREAM Anlage in

Betrieb nehmen,

drehen Sie den Motor

am Lüfterrad von

Hand mehrmals durch.

3 OPERATION

3.1 Before starting

Safety precautions and operating in-

structions must be carefully read and

observedbeforesettingupandopera-

ting.

3.2. First time operation

Beforeoperating, localsafetyrequire-

mentsmustbemetandsafetyprecau-

tionsmustbe observed.

Before operating the

unit for the first time,

rotate the pump by

hand several times at

the ventillating fan in

the direction shown.

3 INSTRUZIONE PER IL

MONTAGGIO E L’USO

3.1 Prima della messa infunzione

Primadellamessainservizio,leggere

attentamenteleinstruzioniperlasicu-

rezza.

3.2 Prima messa in funzione

dell’apparecchio

Primadiognimessainfunzione,veri-

ficarela conformità contuttele norme

per la sicurezza e le istruzioni per la

sicurezza.

Sel´apparecchiaturae´montataecol-

legatacorrettamenteallareteelettrica

e´possibilemettere infunzione.

Prima di dare corrente

per la prima volta al

uweJETSREAMprova-

re a far girare il motro-

re dal lato ventola per

verificare che non sia

bloccato.

3 MISE EN SERVICE

3.1 Avant la mise en service

Lesinstructionsdesécuritéetlemode

d’emploidoiventêtrelusattentivement

avantl’installationetlamiseenservice

del’appareil.

3.2 Première mise en service de

l’appareil

Ilestimpératifd’observerlesprescrip-

tions locales de sécurité ainsi que les

instructions de sécurtié avant chaque

miseenservicedel’appareil.Unefois

l’appareilmonté complètement, le

corpsdelapompe remplied’eau pour

l’amorçageetbranchementsaucircuit

électrique réalisés, l’appreil peut être

mis en service.

Avant de remettre en

marche après un arrêt

de longue durée, dé-

gommer le moteur en

tournant l’hélice qui se

trouve dans le capot

ventilateur.

Warnung

Attention

Warning

Hinweise an den Betreiber:

KeinemangelhafteAnlageinBetrieb

nehmen.

Sicherheitshinweisedeutlichsicht-

bar anbringen.

Gebrauchsanweisungbereithalten.

Wassertemperatur bis max. 35° C.

4 MONTAGE

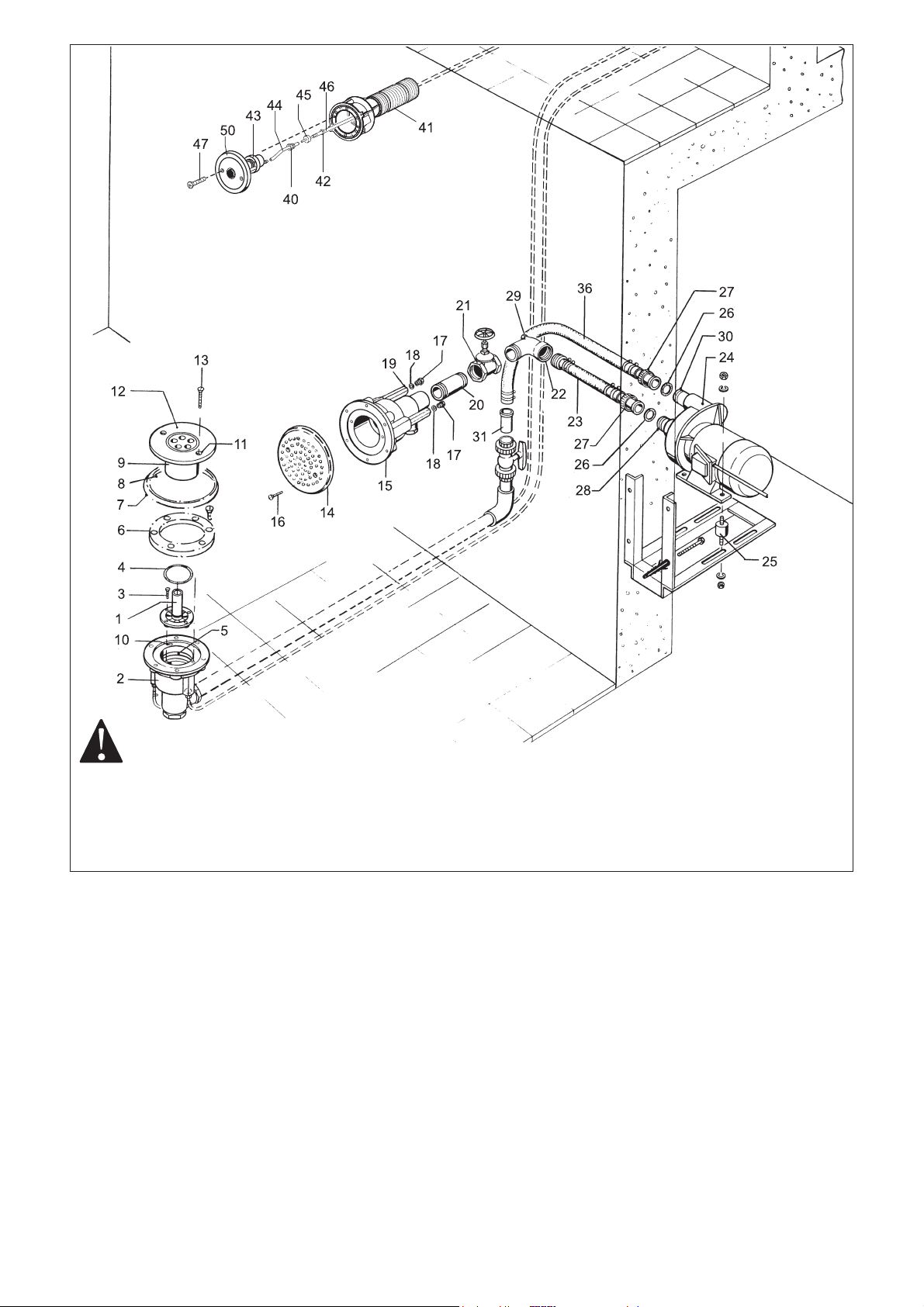

4.1 Montage Pumpe, Saug- und

Druckschlauch

Ausführung ABS (Bild 7)

Die Pumpe sollte tiefer als der Was-

serspiegelangebrachtwerden.

Setzen Sie die Pumpe entweder mit

einem Schwingmetall (Stossdämpfer)

auf die Konsole oder, wenn Sie einen

Sockelbetonierenmöchten,unterbau-

enSie diesenentsprechend.

KlebenSie miteinemgeeignetenKle-

berdenSaug-undDruckschlauchein.

Vergessen Sie dabei

nicht die Dichtung (26)

zwischenSchlauchnip-

pelundPumpenstutzen

einzulegen.

Schrauben Sie die Pumpe fest, bzw.

setzenSie dieSteinschrauben.

Wichtiger Hinweis!

Die Pumpe wird in dem Beckenum-

gang aufgestellt.

Der Aufstellungsraum muss tro-

cken,belüftetund durcheinenaus-

reichenddimensioniertenBodenab-

lauf gegen Überflutung geschützt

sein.

4.2 Montage

Ausführung ABS und

Rotguss (Bild 7)

4.3 Montage Düsenteil

Stecken Sie die Luftdüse (1) in das

Rohbauteil(2),undschraubenSiedie-

se mit den Senkschrauben M 5 x 20

(3) fest. Legen Sie den O-Ring (4) in

dieNut(5)des Rohbauteils (2).

4.4 Betonbecken gefliest, mit

Folienauskleidung oder

Fertigbecken

BeiallenBecken,dieeinenKlemmring

(6) erfordern, legen Sie den Distanz-

ring(7)zentrisch so über denKlemm-

ring (6), daß die Eindrehung (8) oben

liegt. Setzen Sie das Düsengehäuse

(9) so in das Rohbauteil, daß sich die

Gewindebohrungen(10)desRohbau-

teils und die Senkbohrungen (11) des

Düsengehäusesdecken.SchiebenSie

dasDüsengehäusesoweitindasRoh-

bauteil, bis bei gefliesten Becken die

Edelstahl-Frontplatte(12)desDüsen-

gehäuses auf den Fließen aufliegt.

Schieben Sie das Düsengehäuse so

weit in das Rohbauteil, bis die Edel-

stahl-Frontplatte(12)inderEindrehung

Donotset adefectiveunit into ope-

ration.

Display the Safety Instructions in a

clearlyvisible manner.

Keep the Operating Instructions

available. The water temperature

must not exceed 35°C.

4 MOUNTING

4.1 Assembly of pump, suction

tube and pressure tube

ABS version (Fig. 7)

The pump should be assembled be-

neaththe waterlevel.

Ifthe pumpis tobeinstalledona con-

sole/mountingbracket,suppliedasan

optionalextra,itshouldbefittedtothe

poolwallbeforehandwithconcretewall

fixings.

Thepump should besecuredwith an-

tivibrationmountings.

Do not forget to insert

thegasket(26)between

hose nipple and pump

nipple.

Tightenthepumpbasewithfixingbolts

oranti-vibrationmountings.

Important note!

The pump is installed in the walk-

way behind the pool wall.

The installation environment must

be dry and must be protected by a

suitablysizedfloordraintoprevent

flooding.

4.2 Mounting

ABS version and version red

bronze (Fig. 7)

4.3 Mounting the nozzle

assembly

Guide the air nozzle (1) into the wall

fitting(2)andsecurewithcountersunk

screws (M 5 x 20) (3).

Fit the O-ring (4) in the groove (5) of

thewallfitting (2).

4.4 Pools with plastic liner or

prefabricated pools

In the case of liner pools or pre-fabri-

catedpools,i.e.poolsrequiringaclam-

ping ring (6), the distance ring (7)

should be placed centrally over the

clamping ring (6) in such a way that

therecessedsection(8) is topmost.

Insert the nozzle housing (9) into the

wallfittingensuringthatthecoutersunk

holes (11) on the nozzle housing line

up with the threaded holes in the wall

fitting (10). Now push the nozzle hou-

singintothewallfittingsothatthestain-

lesssteelfrontplate(12)ofthenozzle

housing rests against the tiles in the

case of tiled/mosaic pools, or fits into

therecess(8) if the distance ring is

Indicazioniper il gestore: nonavvi-

areimpianti difettosio manomessi.

Esporre i maniera virilmente chiara

leindicazionidisicurezza.Nongett-

areleistruzionidiusoemanutenzi-

one.Temperaturamassimaammes-

sa del acqua 35°C.

4 MONTAGGIO

4.1 Montaggio Pompa, tubo

flessibilidi asperazione

e tubo pressione

Esecuzione ABS (Fig. 7)

Lapompadeveesseremondatasotto

illivello del’aqua.

Posarelapompaoconunosmorzato-

re(ammortizzatore)sulappoggio,o se

voletecementareunappoggio,bisog-

nasostenerloadeguato.Attaccatecon

„TANGIT“ il tubo flessibile d’aspirazi-

one e di pressione nel manicotto di

passaggiodelpezzogreggio.

Tra il flessibile di aspi-

razione e la pompa in-

serire la guarnizione

(26).

Avvitarelapompa,risp. posareiprigi-

onieriper fondazioni .

Attenzione Importante!

Di solito la pompa viene installata

nella galleria che circonda la pisci-

na.

Occorre però garantire che il vano

sia asciutto e che il motore sia pro-

tetto dall’inondazione per mezzo di

uno scarico nel fondo sufficiente-

mente dimensionato.

4.2 Montaggio

Esecuzione ABS e

bronzo (Fig. 7)

4.3 Montaggio degli ugelli

Inserire l’ugello per l’aria (1) nell’ele-

mento incassato nella costruzione

grezza(2)e avvitarlo saldamente con

levitiatestasvasataM5x20(3).Ins-

erirel’anello„O-Ring“(4)nellascanala-

tura(5) nell’elemento incassato(2).

4.4 Montaggio della parte ugello

Nellepiscineconrivestimentoinfoglio

oprefabbricate,cioèintuttelepiscine

chenecessitanodiunanellodiserrag-

gio(6),I’anello distanziatore (7) viene

postocentratosopral’anellodiserrag-

gio (6) in modo che l’avvitamento (8)

sitrovisopra.Inserireilcorpodell’ugel-

lo(9)nell’elementoincassatoinmodo

cheiforifilettati(10)nell’elementocol-

limino con i fori svasati (11) del corpo

dell’ugello. Inserire il corpo dell’ugello

nell’ele-mento incassato fino al punto

in cui la piastra frontale in acciaio le-

gato (12) del corpo dell’ugello, nelle

piscine piastrellate, poggi sulle piast-

relleoppure,usandoun’anellodistan-

Nepasmettreenservice uneinstal-

lation défectueuse. Placer les in-

structions de sécurité bien en vue.

Tenir le mode d’emploi à dispositi-

on.

Latempérature de l’eau ne doit pas

dépasser35°C.

4 MONTAGE

4.1 Montaje de la bomba, del tubo

de aspiración y del tubo de

presión

Ejecución en ABS (Fig. 7)

La bomba se debe instalar debajo

del nivel de agua.

Monter la pompe soit avec les amor-

tisseursurlasupport.

Hayquepegareltubodeaspiracióny

el tubo de presión con un adhesivo

adecuado.

Ne pas oublier de pla-

cerlejoint(26)platent-

relecarterdepompeet

le raccord du tuyau.

Après cela seulement, visser la pom-

pe sur les vis filetées de scellement à

queuede carpe.

Recommandation im-

portante!

La pompe est à monter dans le

pourtourdubassin,souslesplages.

Le lieu d’implantation doit être sec

et protégé contre les inondations

par un écoulement de dimension

suffisantedanslesol. Le couvercle

du local doit seulement s’ouvrir à

l’aide d’une clé spéciale ou d’un

outil.

4.2 Montage

Exécution en ABS en bronze

au zinc (Fig. 7)

4.3 Montage de la buse

Introduire la buse (1) dans la pièce à

sceller (2) et serrer celle-ci avec une

vis hexagonale M 5 x 20 (3).

Introduire le joint torique (4) dans la

rainure(5)dans la pièce à sceller (2).

4.4 Bassins avec revêtement de

liner

Pour des bassins avec revêtement li-

neroudesbassinspréfabriqués,c’est-

à-dire pour tous le bassins qui néces-

sitent un anneau de serrage (6),

I’anneau d’écartement (7) est placé

centralement sur l’anneau de serrage

(6) de telle manière que la gorge (8)

setrouveau-dessus.Glisserleboîtier

de la buse (9) dans la piéce à sceller

de telle manière que les trous (10) de

la pièce à sceller coincident avec les

trous(11)duboîtier de la buse.

Introduireleboîtier de la buse dansla

pièceàscellerjusqu’àcequelaplaque

avant en acier spécial (12) du boîtier

delabusereposesur les carreaux

Warnung

Attention

Warning

Funktion Function Fonction

(8)desDistanzringes(7)liegt.Drehen

Siedie Senk-Schrauben(13)ein. Zie-

henSiediesenurleichtan.

4.5 Montage Einlaufseiher

LegenSiedenEinlaufseiher(14)zen-

trischsoüberdasRohbauteil(15),daß

sichdieGewindebohrungendesRoh-

bauteils und die Senkbohrungen des

Einlaufseihersdecken.DrehenSiedie

Senkschrauben(16)ein.Leichtanzie-

hen.

used. Insert the countersunk screws

(13) and screw in without over tighte-

ning.

4.5 Mounting the intake screen

Centre the intake screen (14) on the

wall fitting (15) in such a way that the

threadedholes inthewall fittingarein

line with the countersunk holes of the

intakescreen.

Insertcountersunkscrews(16)without

overtightening.

ziatore(7),sitrovidentrol’avvitamento

(8).Avvitarelevitiatestasvasata(13)

stringendoleappena.

4.5 Montaggio del filtro

d’immissione

Porreilfiltrod’immissione(14)centra-

to sopra l’elemento incassato (15) in

modo da fare collimare i fori filettati

nell’elementoincassatocon i fori sva-

sati nel filtro d’immissione.Avvitare le

viti a testa svasata (16) stringendole

appena.

lorsqu’il s’agit d’un bassin carrelé, ou

reposedanslagorge(8)lorsqu’onuti-

lise l’anneau d’écartement (7). Intro-

duire les vis à tête conique (13) et ne

serrerquelégèrement.

4.5 Montage de la crepine

Poserlacrépine(14)centralementau-

dessus de la pièce à sceller (15) de

telle manière que les trous dans la

pièceàscellercoincidentaveclestrous

de la crépine. Introduire les vis à tête

conique (16) et ne serrer que légère-

ment.

Dimmensionierung der Rohrleitungen an Länge und Gegebenheiten vor Ort berechnen und anpassen.

Nicht ordnunmgsgemässe Ausführung kann zu erheblichen Druckverlusten führen.

Dimensioning of pipes must be calculated and adjusted according to the local circumstances. Incorrect dimensioning can lead to significant loss of pressure.

Dimensione della tubatura alla lungezza e alla situazione locale calcolare ed adattare. Il lavoro non esequito a regola d’arte puo portare a una perdita di pressione.

Les dimensions de tuyaux sont à calculer et à adapter en prenant compte de la situation sur site.

Le dimensionnement incorrect peut être la cause de pertes de charge significatives.

4.6 Montage Luftansaugschlauch

Ausführung in ABS und in

Rotguss (Bild 8)

Schieben Sie den Schlauch über den

SchlauchnippeldesVentils.

KlemmenSiedenSchlauchmittelsder

Schlauchschellenfest.DübelnSiedie

Halter (35) so in die Wand, dass die

OberkantedesVentils(33)mindestens

5 cm über dem max. Wasserspiegel

desSchwimmbeckensliegt.

Hinweis!

Das Ventil (33) fängt einen eventu-

ell vorkommenden Rückstau ab.

Der z.B. bei Verwendung des Mas-

sageschlauches, der Düse für Rü-

ckenmassageoderbeimutwilligem

Verschliessen der Düse entstehen

kann. Das Ventil verhindert, dass

Wasser aus dem Luftansaug-

schlauch spritzt.

DasVentil istnursolange dicht,so-

langesichkeineAblagerungenoder

Haaredarinfestsetzen.Deshalbdas

Ventil unbedingt über dem Wasser-

spiegel anbringen.

Je kürzer der Luftansaugschlauch,

destogeringeristseinWiderstandund

destohöher istderLuftdurchsatz.

4.7 Pneumatikschalter in der

Beckenwand

(Sonderzubehör)

Ausführung in ABS und in

Rotguss (Bild 8)

Drehen Sie die Druckschraube (40)

ausdemRohbauteil (41) heraus. Ent-

fernenSiedieDichtscheibe.Belassen

Sie aber unbedingt die Dichtung (42)

in der Verschraubung. Nehmen Sie

den kurzen Schaltschlauch (44) des

Pneumatik-Schalters (43), ziehen Sie

diesen durch die Druckschaube (40),

undsteckenSiediesen auf den

SchlauchnippeldesSchlauch-Verbin-

dungstückes(45). SteckenSieaufden

anderenSchlauchnippeldesSchlauch-

Verbindungstückes (45) den langen

Pneumatikschlauch(46),undschieben

Sie diesen durch die zentrische Ver-

schraubungimRohbauteilnachhinten

in den Beckenumgang. Schieben Sie

dasSchlauch-Verbindungstück(45)in

dieVerschraubungamRohbauteil(41),

unddrehenSiedieDruckschraube(40)

wieder ein. Bitte anziehen. Schieben

SiedasSchaltergehäuse(50)soindas

Rohbauteil,daßder Flansch an der

Beckenwand anliegt und daß sich die

Gewindebohrungen des Rohbauteils

mit des Senkbohrungen im Schalter-

gehäusedecken.DrehenSiedieSenk-

schrauben (47) ein. Ziehen Sie diese

leichtan.

Stecken Sie den im Beckenumgang

befindlichen Schaltschlauch auf den

freienNippel desPewandlers(48) am

Steuerkasten(49).

4.6 Installing the air inlet fittings

ABS version and red bronze

version (Fig. 8)

Pushthetubeoverthestraightconnec-

torofthevalve.

Securethetubewiththepipeclamp.

Fixtheclip(35)tothepoolwallinsuch

a way that the opening of the air inlet

fitting (33) is at least 5 cm above the

maximumwater level of the pool.

Note!

The purpose of the air inlet fitting

(33) is to absorb back pressure ge-

nerated by use of the massage at-

tachments, and to prevent water

spraying out of the air inlet fitting.

Thevalve willonly functionproper-

ly as long as no hair/debris or lime

deposit accumulates within it.

Therefore the valve has to be fixed

above water level.

Shorten the air inlet tube if it is longer

as necessary. The shorter the tube,

thelessertheresistanceandthehigh-

erthe volume of air flow.

4.7 Pneumatic switch operable

from pool

Version ABS and red bronze

(Fig. 8)

Turn gland nut (40) anti-clockwise in

order to remove it together with blank

sealing disc from wall fitting whilst

ensuring that the rubber sealing was-

her(42)remainsinsidetheglandaper-

tureinwallfitting (41).

Thread free end of the 10 m length of

pneumatictube(43)throughthegland

aperturefrom within the pool.

On the pneunatic switch is a short

lengthof pneumatic tube(44).

Threadthisthroughtheglandnut(40),

soften end of tube and fix to the free

endof the tubeconnector(45).

Replaceandtightentheglandnut(40),

having ensured that tube connector

(45)isflushagainsttherubbersealing

washerinthe housing (41).

Coilsurpluspneumatic tube (44)

around rear end of switch assembly

(43). Push the switch assembly (42)

into the fitting so that the outer face-

plate(50)isincontactwiththepoolwall

ensuringthatthepneumatictubedoes

notgetcrushed.

Line up the countersunk holes in the

switchassemblywiththethreadedho-

lesinthewallfitting(50)andinsertthe

countersunkscrews(47)withoutover-

tightening.

Plug the PVC tube, coming from the

wallniche,ontothePEconverter (48)

outsidethe control box(49).

4.6 Montaggio dei tubi flessibili di

asperazione aria

Esecuzione in ABS e bronzo

(Fig. 8)

Inserive il tuobo sopra il nipplo della

valvola.Serrareiltuboflessibileconle

fasettestringituboallegate.

Incavigliareisostegni(35) ad una pa-

reteinmodotalechelospigolosuperi-

oredellavalvola(33)sitroviadalmeno

5 cm sopra il nivello massimo

dell’acquadellapiscina.

Istruzioni!

La valvola (40) ha il compito di in-

tercettare il ristagno che si crea

usando il flessibile di massaggio

risp. il getto per il massaggio della

schiena,oppure incaso diotturazi-

one intenzionale dell’ugello e inolt-

rediimpedirechel’acquaschizzidal

tubo di aspirazione dell aria.

Unavalvolaèatenutaermeticasolo

finch‚ non vi si infiltrano peli o altri

depositi,dacuilanostradirettivadi

applicare la valvola sopra il livello

dell’acqua.

Seitubiflessibilidiaspirazionedell’aria

sonopiù lunghi delnecessario,convi-

eneaccorciarliailamisura richiesta.

Piùcortoilflessibilediaspirazione,tan-

to minore è la sua resistenza e tanto

maggioreela portata d’aria.

4.7 Interruttore pneumatico dalla

piscina

(Accessorio a richiesta)

Esecuzione inABS e bronzo

(Fig. 8)

Girandolaasinistra,toglierelavitepre-

mente (40) dall’elemento incassato

(41)edeliminarelarondelladi tenuta,

lasciandoperòassolutamentelaguar-

nizione(42)nell’avvitamento.Comein-

dicato in figura, far passare attraver-

solavitepremente(40)iltubettocorto

di commutazione (44) che si trova

sull’interruttorepneumatico(43)edat-

taccarlo ad uno dei nippli per tubo sul

pezzodiraccordo (45).

Attaccare all’altro nipplo il tubo flessi-

bile di commutazione lungo allegato

(46) e farlo passare nella galleria at-

traversol’avvitamentocentrico

nell’elementoincassato.

Inserire ora il pezzo di raccordo (45)

nell’avvitamentonell’ele-mentoincas-

sato (41), riavvitare la vite premente

(40)e stringerla.

Inserire il corpo dell’intertuttore (50)

nell’elemento incassato fino al punto

incuilaflangiaesternatoccalaparete

della piscina. Verificare che i fori filet-

tati nell’elemento incassato collimino

con i fori svasati del corpo dell’inter-

ruttore.Avvitare le viti a testa svasata

(47)stringendolesololievemente.

Inserire il tubo flessibile in PVC il

qualeviene dellacustodiainvolucro

d’ugello,sul raccordo libero (48)

all’esternodella custodia dicomando

(49).

4.6 Montage du tuyau

d’aspiration d’air

Exécution en ABS en bronze au

zinc (Fig. 8)

Equiper l’extrêmité du tuyau d’aspira-

tiond’airde la soupape deretenue.

Cheviller le support (35) à la paroi de

telle manière que le bord supérieure

delasoupape(33)setrouveaumoins

à 5 cm au-dessus du niveau max. de

l’eau de bassin. Introduire le raccord

de la soupape dans le tuyau. Fixer le

tuyauaveclecollier de serrage.

Recommandation!

Lasoupapedoitretenirlerefluxqui

apparaît lors de l’utilisation du tu-

yau de massage et de la buse pour

lemassagedudos,oulorsdelafer-

meture intentionnelle de la buse, et

doit empêcher que de l’eau ne jail-

lissedutuyaud’aspirationd’air.Une

soupape est hermétiquement étan-

che tant que des cheveux ou autre

dépôts ne s’y déposent pas. Mon-

ter la soupape impérativement au-

dessus du niveau de l’eau. Si le tu-

yau d’aspiration d’air est trop long,

il faut le couper jusqu’à ce qu’il ait

la longueur nécessaire.

Plusletuyaud’aspirationd’airestcourt,

pluslarésistanceàl’aspirationestfai-

ble, vous gagnez ainsi un plus grand

débitd’air.

4.7 Commutateur pneumatique à

partir du bassin

(accessoire)

Exécution en ABS en bronze au

zinc (Fig. 8)

Retirer le presse-étoupe (40) de la

pièceàsceller(41)enletournantvers

la gauche et enlever la rondelle plas-

tiqued’étanchéité,maislaisserobliga-

toirementlejointcaoutchouc(42)dans

le raccord. Faire passer le petit tuyau

de commande (44), qui se trouve au

commutateurpneumatique(43),parle

presse-étoupe(40)commecelaestin-

diqué plus haut, puis le fixer sur l’un

des raccords qui se trouve sur le dis-

que-raccorddu tuyau(45).

Fixerlegrandtuyaudecommande(46)

surl’autreraccord,puislefairepasser

danslepourtourdubassinparl’arrière

du raccord central de la pièce à scel-

ler.

Placeràprésentledisque-raccord(45)

dansl’orificedelapièceàsceller(41),

remettre le presse-étoupe (40) et ser-

rerfortement.Introduirele boîtier (50)

dans la pièce à sceller jusqu’à ce que

lacolleretteextérieure touche la paroi

dubassin.Veilleràcequelesperfora-

tionsdanslapièceàscellercoincident

avec celles du boîtier. Introduire et ne

serrer que légèrement les vis à tête

conique(47).

Raccourcir si nécessaire, le tuyau

pneumatiqueetleraccordersurlecon-

vertisseurélectropneumatique(48)fixé

surle coffret électrique (49).

Funktion Function Fonction

4.8 Anschluss Steuerkasten

Ausführung ABS und Ausführung

Rotguss (Bild 8)

DerSteuerkasten(51)sollteentweder

ineinemtrockenenUmgangoderinei-

nem angrenzenden Raum unterge-

brachtwerden.

DerAnschlussistnachDINVDE0100

Teil702auszuführen.

In die Netzzuleitung ist sowohl ein

Hauptschalter, mit dem das Gerät all-

poligvomNetzgetrenntwerdenkann,

als auch ein FI-Schalter vorzusehen.

(sieheHinweis:“An den Elektroinstal-

lateur”).

4.8 Mounting the control panel

ABS and red bronze

(Fig. 8)

Thecontrolpanel (51)mustnotbein-

stalledinachamber.

Itshouldbeaccommodatedeitherina

drywalkway behindthepool wallorin

an adjacent room. The connection

must be effected carefully in accor-

dancewith EN60335-2-41.

Bothapowerswitch,withwhichtheunit

canbeisolatedfromthepowersupply

onallpoles,andanearthleakagecir-

cuitbreaker(R.C.C.B.)shouldbepro-

vided in this cable (see: “Information

fortheElectrician”).

4.8 Montaggio cassetta di

comando

EsecuzioneABS e bronzo (Fig. 8)

Lacassetta di comando(51)deve es-

sere installata in luogo asciutto oppu-

reinunastanzainvicinanza.

L’attaccodeveessereeffettuatoaccu-

ratamentesecondoDIN VDE 0100,

parte702.

Bisognaprevedereinquestocondotto

siauninterruttoreprincipaleconilquale

sipuò separarelamacchina contuttii

polidellaretesiauninterruttoreFI(vedi

fogliod’avvertenza„Perilelettricista“).

4.8 Recommandation particulière

Exécution en ABS en bronze au

zinc (Fig. 8)

Le coffret électrique ne doit pas être

implanté dans un lieu humide. Il est à

placer soit dans un endroit sec soit

dansunepièceavoisinante.Effectuez

leraccordementenrespectantlesnor-

mesenviguer,notammentlesnormes

DIN VDE 0100 partie 702 et les nor-

mesC15.100.Acette conduite

d’alimentation sera prevu un interrup-

teurcentral,aveclequell’appareilpeut

être coupé du secteur, ainsi qu’un in-

terrupteur différentiel de 30 mA. (voir

page„Al’attentiondel’électricien).

Dimmensionierung der Rohrleitungen an Länge und Gegebenheiten vor Ort berechnen und anpassen.

Nicht ordnunmgsgemässe Ausführung kann zu erheblichen Druckverlusten führen.

Dimensioning of pipes must be calculated and adjusted according to the local circumstances. Incorrect dimensioning can lead to significant loss of pressure.

Dimensione della tubatura alla lungezza e alla situazione locale calcolare ed adattare. Il lavoro non esequito a regola d’arte puo portare a una perdita di pressione.

Les dimensions de tuyaux sont à calculer et à adapter en prenant compte de la situation sur site.

Le dimensionnement incorrect peut être la cause de pertes de charge significatives.

5 MONTAGEAUSFÜHRUNG

IN ROTGUSS (BILD 9)

5.1 Montage Pumpe mit

Saugschlauch

Drehen Sie, von der Beckenaußen-

wandherkommend,diebeidenbeilie-

genden Edelstahl-Verschlussschrau-

ben (17) mit Dichtungen (18) in die

Gewindebohrungen(19)ein.Festan-

ziehen.

Dichtung(18)nichtver-

gessen.

HanfenSiedenDoppelnippel(20),den

Schieber (21), den Spezialbogen von

90 Grad (22) und den Saugschlauch

(23)ein.

Schrauben Sie entweder die Pumpe

(24)mitdenmitgeliefertenAnker-

schraubenaufeinen betonierten oder

gemauerten Sockel, oder montieren

Sie die Pumpe auf die von uwe liefer-

barestarrebzw.verstellbareKonsole.

DiestarreKonsolewirdanderAußen-

seite der Beckenwand montiert, die

verstellbare Konsole wird am Boden

des Beckenumganges montiert. Bau-

enSiezwischenPumpenfußundKon-

sole die mitgelieferten Schwingungs-

dämpfer(25) ein.

Wichtiger Hinweis!

Die Pumpe wird in dem Beckenum-

gang aufgestellt.

Der Aufstellungsort muß trocken

und durch einen ausreichend

dimensionierten Bodenablauf ge-

schützt sein.

Legen Sie zwischen Saugschlauch

(23)undPumpe(24)dieDichtung(26)

ein.DrehenSiedanndieÜberwurfmut-

ter (27) auf den Saugstutzen (28) der

Pumpe. Ziehen Sie die Überwurfmut-

terfest.AufdemSpezialbogenvon90°

(22) befindet sich ein Gewindean-

schlussR½”.DieseristmiteinerVer-

schlussschraube(29)abgedichtet.

Es wird empfohlen, diesenAnschluss

durch eine korrosionsfeste Leitung ½

”oder1”(Reduzierungvon1”auf½ ”)

mit der Druckseite des Schwimmbad-

filterszuverbinden.

Der Vorteil besteht darin, daß die Lei-

tungenderJET-STREAM-Anlageauch

dann vom Wasser durchflossen wer-

den,wenndieAnlageausgeschaltetist.

5 MOUNTING RED BRONCE

VERSION (FIG. 9)

5.1 Assembly of pump and

suction tube

Screwbothstainlesssteelscrewplugs

(17) and washers (18) from the outer

side of the pool into the threaded ho-

les (19) if necessary and seal with

PTFEtapeorsimilar sealing material.

Do not forget to insert

gasket(18)

Connect the double nipple (20), gate

valve (21), 90 degree elbow (22) and

suctionhose(23)tothewallfittingwith

PTFEtapeorsimilar sealing material.

Theplasticsuctionandpressurehose

connectorsshouldbeconnectedtothe

plasticpumpcasing(28/34),firstensu-

ring that the fibre washers (26) are in

place. The plastic connecting nuts

shouldbestarted by hand, and gently

tightened using a strap wrench. Tigh-

teningbymeansofametalStillsontype

wrench is not advised as it is likely to

causethe nuts tofracture.

The pump requires a flooded suction

and should be installed in a chamber

orwalkwaybehindthepool wall.

Important note!

The pump is installed in the walk-

way behind the pool wall.

The installation environment must

be dry and must be protected by a

suitablysizedfloordraintoprevent

flooding.

The motor must be protected against

floodingbyasuitablysizedfloordrain,

orincasesofhighwatertablebyafloat

operatedsubmersiblepump.

Ifthe pumpis tobeinstalledonacon-

sole/mountingbracket,suppliedasan

optional extra, the console should be

fitted to the back of the pool wall be-

forehandwith concretewallfixings.

Thepumpshouldbesecuredwithanti

vibrationmountings.

Alternatively the pump should be se-

curedwithappropriatefixingsonacon-

crete plinth (20 cm x 20 cm, minimum

height10cm).

The90 degree special pipe-bend(22)

features a threaded ½“ pipe connec-

tion, which is sealed by means of a

screw plug (29). This pipe connection

mayif requiredbelinked withthedeli-

very side of the swimming pool filter

by means of a ½“ or 1“ plastic pipe.

The advantage of this is that the lines

oftheJet system may ifnecessarybe

flushedthrough.

5 MONTAGGIO ESECUZIONE

IN BRONCO (FIG. 9)

5.1 Montaggio della pompa con il

tubo flessibile d’aspirazione

Avvitareneiforifilettati(19)estringere

saldamente le due viti di chiusura in

acciaio legato comprese in fornitura

(17) insieme alla guarnizione (18),

agendodall’esternodella piscina.

Non dimentiare la

guarnizione (18)

Incanapareilnipplodoppio(20),lasa-

racinesca (21), la curva speciaie 90°

(22) e il flessibile di aspirazione (23).

Avvitarela pompa(24) con i bulloni di

ancoramento forniti su uno zoccolo in

calcestruzzoomuratooppuremontar-

la per mezzo di una mensola rigida o

regolabiledisponibiledallauwe.

La mensola rigida viene incavigliata

sulla parte esterna della parete della

piscina,quellaregolabilesulfondodel-

lagalleria circondante lapiscina.

Tra la base della pompa e la mensola

montare gli smorzatori (25) compresi

infornitura.

Attenzione Importante!

Di solito la pompa viene installata

nella galleria che circonda la pisci-

na. Occorre però garantire che il

vanosiaasciuttoecheilmotoresia

protetto dall’inondazione per mez-

zo di uno scarico nel fondo suffi-

cientemente dimensionato.

Tra il flessibile di aspirazione (23) e la

pompa(24)inserirelaguarnizione(26).

Avvitareildadodiaccoppiamento(27)

sul raccordo di aspirazione (28) della

pompaeserrare.

Lacurvaspeciale90°(22)è munitadi

unraccordofilettatoR½“otturato con

untappoavite (29).

Taleraccordoandrebbecollegato,tra-

mite una condotta anticorrosiva ½“ o

1"(coneventualeriduzioneda1"a½“,

conillatomandatadelfiltrodellapisci-

na.

Ne deriva un vantaggio in quanto le

tubazionidell’impiantoJetvengonosci-

aquateanchequandol’impiantoèdis-

inserito.

5 MONTAGE EJECUCIÓN EN

BRONZE AU ZINC (FIG. 9)

5.1 Montage de la pompe

avec le tuyau d’aspiration

Introduire de l’extérieur du bassin les

deuxvisdefermetureenacierspécial

(17) avec la pièce d’étanchéité (18)

danslestrous(19)etserrerfortement.

Ne pas oublier de pla-

cer le joint (18)

Etancherleraccorddouble(20),lavan-

ne(21),lecoudespécial90°(22)etle

tuyaud’aspiration(23).

Serrer la pompe (24) sur un socle bé-

toné‚ ou ma€onné‚à l’aide des vis

d’ancrage livrées avec le dispositif ou

lamonteràl’aide d’uneconsole rigide

ouréglablelivrable par uwe.

La console rigide doit être chevilée à

la paroi extérieure du bassin; si c’est

uneconsoleréglable,elledoitêtrefixée

surlesoldupourtour.

Monter les amortisseurs de vibration

(25) entre le pied de la pompe et la

console.

Recommandation

importante!

La pompe est à monter dans le

pourtourdubassin,souslesplages.

Le lieu d’implantation doit être sec

et protégé contre les inondations

par un écoulement de dimension

suffisante dans le sol.

Monter le joint d’étanchéité (26) entre

le tuyau d’aspiration (23) et la pompe

(24).Introduire etserrerfortement

l’écrou-raccord(27)surla buse

d’aspiration(28)de la pompe.

Sur le coude spécial 90° (22) se trou-

veunraccordementfiletéR½“ quiest

étanchéaumoyend’unevisdeferme-

ture(29).

Ce raccordement est à relier au côté

refoulement du filtre de la piscine par

une conduite ½“ ou 1“ résistante à la

corrosion.

C’estundispositifavantageuxcarl’eau

traverse les conduites de l’appareil

JETSTREAMmêmelorsquel’appareil

est mis à l’arrêt.

Funktion Function Fonction

Warnung

Attention

Warning

5.2 Montage Druckschlauch

Montieren Sie auf das von der Düse

zum Beckenumgang verlegte PVC-

Rohr einen PVC-Kugelhahn NW 50.

KlebenSiedenlosemitgeliefertePVC-

Schlauchnippel(31) mit Klebean-

schluss direkt oder mit einer entspre-

chenden Zwischenverbindung in den

Kugelhahn.

Erwärmen Sie den Druckschlauch im

BereichdesPVC-Schlauchnippels(31)

mittels Heißwasser oder Heißluft bis

zur Erweichung und schieben Sie ihn

aufdenPVC-Schlauchnippel.

KlemmenSienachdemAbkühlenden

Schlauch mit beiliegenden Schlauch-

schellenfest.

Auf der Pumpenseite wird der Druck-

schlauch (36) mit der Überwurfmutter

(27) und der Dichtung (26) mit dem

DruckstutzenderPumpeverschraubt.

5.2 Pipework on the discharge

Fit the 2" PVC ball valve to the plastic

piperunningtotheVIVA.

Insert plastic nipple (31) into delivery

hose(36)secureclampssuppliedwith

hose.

InsertthePVCnipple(31)intoballval-

veNW50usingappropriateadhesivei

e,.Tangit.

To facilitate entry of connectors into

plastic hose (36), hose ends may be

softenedusinghotairorbydippinginto

veryhot water.

Into the opposite end of the delivery

hoseinserthoseconnector(27)having

firstcut hose to requiredlength.

Ensurethatfibrewasher(26)isinplace

andconnect plastic pump casing.

5.2 Intubatura sul lato mandata

Dalla parte della galleria, applicare al

tubo in PVC posato tra l’ugello della

fontanella e la galleria, un rubinetto a

sferacondiametro nominale 50.

Iltuboflessibiledimandata(36)forni-

tovieneavvitatoalraccordo(30)della

pompa mediante il dado di accoppia-

mento(27)ela guarnizione (26).

Il nipplo per tubo in PVC (31) fornito

sciolto,con attaccoadesivo,vaincol-

latonelrubinettoasferaoin

un’analogaintubaturaintermedia.

Riscaldareconacquaoariacalda,fino

all’ammollimento, il flessibile di man-

data nella zona del nipplo per tubo in

PVC(31)e springerlo sul nipplo.

Dopoilraffreddamentoserrareiltubo

flessibileconlefascettestringituboal-

legate.

5.2 Montage des tuyaux côte

retoulement

Danslepourtourdubassin,monterune

vanne à boisseau tournant sphérique

NW 50 en PVC sur le tuyau en PVC

posé de la buse du VIVAau pourtour

du bassin. Raccorder le tuyau de re-

foulement (36) avec le raccord de tu-

yau de refoulement (30) de la pompe

àl’aided’unécrou-raccord(27)etd’un

joint d’étanchéité (26). Coller le tube

de jonction en PVC (31) livré avec le

dispositifavecraccordadhésifdansla

vanne à boisseau sphérique ou dans

un tubage intermédiaire correspon-

dant.Chaufferletuyauderefoulement

danslarégionduraccord(31)enPVC

dutuyauàl’eauchaudeouàl’airchaud

jusqu’àce qu’il ramollisse,puislepla-

cersurleraccorddu tuyau.

Aprèslerefroidissement,fixerletuyau

aveclescolliersdeserrage.

Dimmensionierung der Rohrleitungen an Länge und Gegebenheiten vor Ort berechnen und anpassen.

Nicht ordnunmgsgemässe Ausführung kann zu erheblichen Druckverlusten führen.

Dimensioning of pipes must be calculated and adjusted according to the local circumstances. Incorrect dimensioning can lead to significant loss of pressure.

Dimensione della tubatura alla lungezza e alla situazione locale calcolare ed adattare. Il lavoro non esequito a regola d’arte puo portare a una perdita di pressione.

Les dimensions de tuyaux sont à calculer et à adapter en prenant compte de la situation sur site.

Le dimensionnement incorrect peut être la cause de pertes de charge significatives.

6 AN DEN ELEKTRO-

INSTALLATEUR

6.1 Hinweise zum Anschluss der

stationären Schwimmbeckenpum-

pe JetStream VIVA

für Drehstrom 3N ~ 400 V 50 Hz.

Es geht um Ihre Sicherheit!

Führen Sie deshalb die

Anschlussarbeiten

sorgsam nach den Be-

stimmungen DIN VDE

0100 Teil 702 aus.

Halten Sie unbedingt

die Sicherheitshinwei-

se und die Anforderun-

genderNormgeberein.

AlleArbeiten andenstationären

Schwimmbeckenpumpen dürfen nur

durch von der Fa. uwe autorisierten

Firmen oder durch geschulte Elektro-

fachkräftedurchgeführtwerden.

DieDINVDE undzutreffendenUnfall-

verhütungsvorschriftensindbeiArbei-

tenmit Spannung zu beachten.

WichtigeHinweise!

1 Anschluss an die Haus-

installation

Für den Netzanschluss zum Steuer-

kastenundMotor sind bei 3N ~ 400V

50 Hz (Drehstrom) ein Leitungsquer-

schnitt von mindestens 5 G 2,5 qmm

Cuerforderlich(Leitungslängebeach-

ten).

Zur Netztrennung muss ein bauseiti-

ger Hauptschalter mit 3 mm Kontakt-

öffnungvorgesehenwerden.

2 Schutzmassnahmen

Das Aggregat ist gegen zu hohe Be-

rührungsspannung durch Schutzer-

dung DIN VDE 0100 Teil 702, sowie

durchVorschaltungeinesFehlerstrom-

Schutzschalters FI ≤30 mA zu si-

chern.

3 Absicherung

Bei 400 V: Schmelzsicherungen 16 A

(träge) oder 16 A K- Sicherungsauto-

maten. Leitungslänge bzw. Span-

nungsabfallbeachten.

4 Leistungsaufnahme

DieLeistungsaufnahmedesPumpen-

aggregats beträgt maximal bei einer

Nennspannungvon

3N ~ 400 V 50 Hz bei derAnlage:

VIVA3,5 kW.

6 INFORMATION FOR THE

ELECTRICIAN

6.1 Notes about connection of the

pool pumps JETSTREAM VIVA

for three-phase 3 N ~ 400 V 50 Hz.

This affects your safety!

Therefore, perform all

workcarefullyinaccor-

dance with the regula-

ti-onsEN-60335-2-41.

Youmust definitely ob-

serve the safety in-

structions and the re-

quirements stated by

the standards authori-

ties.

Allworkonthepoolpumpmaybeper-

formedonlybyfirmshavingauthorisa-

tionfromtheuwe company, or by trai-

nedelectricalexperts.

The EN regulations and the relevant

accident prevention regulations must

beobserved in allworkwhere voltage

ispresent.

Important notes!

1 Connection to the indoor

wiring

For the connection of the 3N ~ 400 V

50 Hz (three-phase) electrical supply

to the control panel and motor, a con-

ductorcross-section of at least

5 x 2.5 mm² CU is necessary (pay at-

tentionto the length ofthecable).

An all-pole isolating switch with 3 mm

contactmustbeprovidedinthemains

cable.

2 Safety precautions

To prevent shock-hazard voltage, the

unit must be made safe by protective

grounding as per EN-60335-2-41 and

byinstallinga30mAearthleakagecir-

cuit breaker (R.C.C.B.). Furthermore,

the motor must be connected as per

EN-60335-2-41tothepotentialequali-

sationsystem.

3 Fusing

For 400 V: 16Aslow-blow fuses,

or16Aautomaticcircuit-breakers.Pay

attention to cable length and voltage

drop.

4 Power consumption

The maximum power consumption of

thepumpunitsatanominalvoltageof

3N ~ 400 V 50 Hz is as follows:

VIVA3,5 kW.

6 PER IL ELETTRICISTA

6.1 Avvertenze per la connessione

dellapompapiscinastazionariaJet-

Stream VIVAper corrente trifase

3N ~ 400 V 50 Hz.

Si tratta di Vostra sicurezza!

Eseguite le operazioni

di allacciamento con

cura in conformità alle

norme DIN VDE 0100

parte 702. E’ assoluta-

mente necessario atte-

nersi alle istruzioni per

lasicurezzaedairequi-

siti posti dell’ente che

emette le norme.

Tuttiilavorisullepompefissedellepis-

cine possono essere eseguiti solo da

ditte autorizzate dalla ditta uwe e da

parte di elettricisti specializzati, che

hannoricevutol’addestramento.Quan-

dosilavoracondellatensioneoccorre

osservarelenormeDIN VDEe lenor-

meantinfortunistichepertinenti.

Indicazioni importanti!

1 Connessione al impianto

domestico

Perlaconnessioneallaretedellacus-

todiadicomandoedilmotoreciserve

per 3N ~ 400 V 50 Hz (corrente trifa-

se) una sezione trasversale del con-

dotto di min. 5 G 2,5 mm² (osservare

la lunghezza del condotto). Per la se-

parazionedellaretebisognainstallare

incantiereuninterruttoreprincipalecon

3mmd’aperturadi contatto.

2 Misure preventive

Ilaggregatovaprotettocontrounaten-

sionedi contatto troppoelevatamedi-

anteuncollegamentoa terra di prote-

zioneDINVDE0100pezzo702,come

puremettendoamonteuninterruttore

disicurezzapercorrenti di guasto

FI≤30 mA.

3 Protezione

Per400V:Fusibile16A(inerte)o16A

valvola-K.Osservarelalunghezzadel

condotto risp. l’abbassamento di cor-

rente

4 Assorbimento di prestazione

L’assorbimento di prestazione del ag-

gregatodellapompaèmax.3,5kWper

la VIVA e 3,5 kW con una tensione

nominale di 3N ~ 400 V 50 Hz.

6 A L’ATTENTION DE

L’ELECTRICIEN

6.1 Remarquesconcernantlebran-

chement des pompes uwe Jet-

stream VIVA pour courant alterna-

tif 3N ~ 400 V 50 Hz.

Il en va de votre sécurité!

Effectuez tous les tra-

vaux en respectant at-

tentivementleprescrip-

tionsDINVDE0100par-

tie 702 et les normes C

15.100. Respectez im-

pérativement les in-

structions de sécurité

etlesprescriptionsdes

différentes normes en

vigueur.

Seulsdesélectriciensspécialiséssont

autorisés à effectuer des travaux sur

lespompesuweJetstream.

Lesnormesenvigueur,lesnormesDIN

VDE et UTE ainsi que les instructions

de prévention applicables contre les

accidentssont à respecterlorsdetra-

vauxsous tension.

Remarques importan-

tes!

1 Branchement sur

l’installationintérieure

Lebranchementsursecteurduboîtier

de commande et du moteur nécessi-

tent, pour 3N ~ 400 V 50 Hz (courant

alternatif), un câble d’un diamètre mi-

nimal de 5 G 2,5 mm2CU (respecter

lalongueurduconducteur).

Uninterrupteur-sectionneuromnipolai-

redoitêtreprévusurleréseau.

2 Mesures de précaution

Le groupe moto-pompe doit être pro-

tégécontreunetensiondecontacttrop

importante au moyen d’une mise à

terre de protection conforme à la nor-

me DIN VDE 0100 partie 702 et UTE,

ainsiqueparlemontageenamontd’un

interrupteurdifférentielFI≤30 mA.

3 Fusibles

400 V : fusibles 16 A (à action retar-

dée) ou 16 AK - coupe-circuits auto-

matiques.

4 Puissance

Le groupe moto-pompe du BAMBO

compte,pourunetensionnominalede

3N ~ 400 V 50 Hz une puissance de

VIVA3,5 kW.

Warnung

Attention

Warning

Attention

Pericolo

5 Motorschutz

Achtung!

ImSteuerkastensinddieerforderlichen

Schalt-undSicherheitselementeunter-

gebracht,sodasssicheinweitererMo-

torschutzerübrigt.

Kontrollieren Sie bitte, ob das Über-

stromrelais auf den entsprechenden

Motor-Nennstromeingestelltist.

6 Drehrichtung

PrüfenSie die Drehrichtung.

Beachten Sie hierzu den Drehrich-

tungspfeilan der Pumpe.

ZurDrehrichtungsprüfungimTrocken-

lauf Pumpe nur kurz einschalten, um

die Gleitringdichtung vor Schaden zu

bewahren.

Bei falscher Drehrichtung ist die Strö-

mungsgeschwindigkeitwesentlichge-

ringer,ausserdemnimmtderAntriebs-

motor einen höheren Strom auf, so

dassdasÜberstromrelaisansprechen

kann.

Ist die Drehrichtung falsch, sind zwei

Aussenleiter der Netzzuleitung durch

einenElektrofachmannzutauschen.

7 Montage des Steuerkastens

Steuerkastenin einemtrockenen

Raum an einer Innenwand und höher

alsderWasserspiegelanbringen.

Führen Sie die Leitungen durch die

StopfbuchseindenSteuerkasten.

ZiehenSiedieStopfbuchsegutan,und

füllen Sie den verbleibenden Raum

zwischenStopfbuchseundLeitungmit

einemdauerelastischenKitt.

Schrauben gut

anziehen

MussderSteuerkastenausbaulichen

GegebenheitenaneinerAussenwand,

einem Schwimmbad-Umgang oder in

einemSchachtmontiertwerden,müs-

senzwischenWandundSteuerkasten

die beiliegenden Abstandsstücke an-

gebrachtwerden.

SowirdeineKältebrücke vermieden.

Schaltpläne siehe Seite 18, Bild 10

und Seite 19, Bild 11 und 12.

5 Motor protection

Important!

The necessary switching and safety

elements are accommodated in the

controlpanel, and so thereisnoneed

forany additionalmotorprotection.

Pleasecheckwhethertheovercurrent

relay is adjusted to suit the rated cur-

rentofthe motor.

6 Direction of rotation

Pleasecheck the directionofrotation.

Todothis,observethedirection-of-ro-

tationarrowon the pump.

Tocheckthedirectionofrotationinthe

dry-runningstate, switch the pumpon

for2 - 3 secondsonly,inordertopre-

vent damage to the rotating mechani-

calseal.

Ifthedirectionofrotationiswrong,the

flowspeedismuchlower,andfurther-

more the drive motor takes a higher

current, and so the overcurrent relay

mightrespond.

Ifthedirectionofrotationiswrong,two

phase-wiresofthemainscableshould

beinterchangedbyanelectricalexpert.

7 Installing the control panel

Install the control panel in a dry envi-

ronment, onan internalwalland abo-

vewaterlevel.

Lead the cable into the control panel

throughthegland.Whendoingso,ad-

aptthecut-outtypesealingringtosuit

the diameter of the cable. Tighten the

gland securely, and fill the remaining

space between the gland and the ca-

blewithpermanentlyelasticfillingcom-

pound.Securethecoverofthecontrol

panelbymeans of the screws.

Tighten the screws

securely

If,becauseofthestructuralfeaturesof

the building, the control panel has to

be installed on an external wall, in a

walkwaybehindthewallofthepool,or

in a chamber, the spacers supplied

mustbeinstalledbetweenthewalland

thecontrolpanel.

In this way, a cold-conducting path is

avoided.

Wiring diagrams see page 18,

Fig. 10 and page 19 Fig. 11 and 12.

5 Protezione di motore

Attenzione!

Glielementidicomandoetdisicurez-

za sono installati nella custodia di co-

mando,perrendereinutileunaltrapro-

tezionedel motore.

Verificareseilrelédicorrenteelevato

è regolato sul corrente nominale del

motore.

6 Direzione di rotazione

Esaminareladirezione di rotazione.

Osservarelafreccia della direzione di

rotazionesulla pompa.

Perverificare ladirezione dirotazione

incorsaasciutta,accenderelapompa

solamentebrevemente,perprotegge-

rela guarnizione dieventualidanni.

Incasodidirezionedirotazionesbag-

liata,lavelocitàdicorrenteèmoltopiù

bassa,inoltreilmotored’azionamento

assorbe più di corrente, per poter di

conseguenzafarereagireilrelédicor-

renteelevato.

Seladirezionedi rotazione è sbaglia-

ta, bisogna far cambiare da un elettri-

cistaI due condotti esterni

d’alimentazionedirete.

7 Montaggio della custodia di

comando

Installarelacustodiadicomandoinun

localeasciuttoadunmurointernoe più

altocheillivello d’acqua.

Guidarei condotti attraverso la scato-

laastoppanellacustodiadicomando.

Serrarelascatolaastoppaperbenee

riempirelospaziorimanentetrascato-

laastoppaecondotto conunmastice

continuativoelastico.

Avvitareperbenelevite

Selacustodiadicomandodeveesse-

re installata per ragioni costruttive ad

unmuroesterno,inunanditodellapis-

cina oppure in un pozzo, bisogna in-

stallareipezzididistanzaquiuniti,tra

muroecustodiadicomando.

Cosi, si può evitare un ponte di fred-

dezza.

Piano elettrico, vedi pagina 18,

Fig. 10 e pagina 19, Fig. 11 e 12.

5 Protection du moteur

Attention!

Les éléments de circuit et de sécurité

nécessaires se trouvent dans le boî-

tierdecommande,uneprotectionsup-

plémentaire du moteur est ainsi inuti-

le. Vérifiez si le relais de surcharge

thermique est réglé sur le courant no-

minaldu moteurcorrespondant.

6 Sens de rotation

Vérifiezle sens de rotation. Observez

à cet effet la flèche indiquant le sens

derotationquisetrouvesurlapompe.

En cas de vérification à sec du sens

derotation,faitestournerlapompe2à

3 secondes seulement pour ne pas

endommagerla garniture mécanique.

Si le sens de rotation est incorrect, la

vitessed’écoulementestsensiblement

inférieure et le moteur de commande

capteuncourantplusimportant,cequi

permet au relais de surcharge ther-

miquedesedéclencher.Silesensde

rotationestincorrect,ilconvientdefai-

re permuter par un électricien deux

conducteurs de phase sur le réseau

d’alimentationde la pompe.

7 Montage du coffret électrique

Apposer le coffret électrique dans un

endroit sec, sur un mur intérieur, et

supérieurement commelasurface

del’eau.

Introduisez les câbles dans le coffret

électriqueàtraverslespresse-étoupe.

Ajustez la bague d’étanchéité au di-

amètreducâble.Serrezbienlespres-

se-étoupe et remplissez l’espace re-

stantentrelespresse-étoupeetlecâb-

le avec du mastic à élasticité perma-

nente. Fixez le couvercle du coffret

électriqueaveclesvis.

Bien serrer les vis

Si, pour des raisons de construction,

lecoffretélectriquedoitêtremontésur

uneparoiextérieure, dans le pourtour

d’unbassin oudansune cuve,lesen-

tretoiseslivréesavecl’appareildoivent

êtreapposéesentrelemuretlecoffret

électrique.

Cecipermetd’éviterunpontthermique.

Plan électrique page 18, Fig. 10

et page 19, Fig. 11 et 12.

Attention!Lecoffretnedoitpasêtre

posé directement contre le mur!

Funktion

Function

Fonction

Warnung

Attention

Warning

Schaltplan für JetStream VIVA

mit Pneumatikschalter

3 N ~ PE 400/230 V 16A 50 Hz

Wiring diagramm for JetStream

VIVA with pneumatic switch

3 N ~ PE 400/230 V 16A 50 Hz

Plan électrique pour JetStream

VIVA avec commande pneumati-

que 3 N ~ PE 400/230 V 16A 50 Hz

Piano elettrico per JetStream VIVA

con interruttore pneumatico

3 N ~ PE 400/230 V 16A 50 Hz

Schaltplan für JetStream VIVA

mit Pneumatikschalter

und Zeitrelais

3 N ~ PE 400/230 V 16A 50 Hz

Wiring diagramm for JetStream

VIVAwith pneumatic switch and

time relay

3 N ~ PE 400/230 V 16A 50 Hz

Plan électrique pour JetStream

VIVAavec commande pneuma-

tique avec minuterie

3 N ~ PE 400/230 V 16A 50 Hz

Piano elettrico per JetStream VIVA

con interruttore pneumatico e con

relé precario

3 N ~ PE 400/230 V 16A 50 Hz

Steuerkasten Control panel Cassa di comando Coffret électrique

ID.-NR. 186 817 / 01/ 2018

uwe JetStream GmbH

Buchstraße 82 · Postfach 2020

D-73510 Schwäbisch Gmünd

Tel. +49 (0) 7171 103 -600 · Fax +49 (0) 7171 103-106

Other manuals for JetStream VIVA

Table of contents

Popular Swimming Pool manuals by other brands

Bestway

Bestway POWER STEEL owner's manual

BSVILLAGE

BSVILLAGE NaturalWood 560 Assembly manual

GRE

GRE AVILA instruction manual

BSVILLAGE PISCINE

BSVILLAGE PISCINE VARUNA manual

Swim & Fun

Swim & Fun 2908 user manual

Davey Water Products

Davey Water Products EcoSalt DES13CE owner's manual

Piscine Solide

Piscine Solide V35046 installation manual

Crivit

Crivit 281142 Operation and safety notes

MARIMEX

MARIMEX Pool House Control manual

Intex

Intex Prism Frame 126736NP owner's manual

Splash SuperPools

Splash SuperPools TitanPool3 owner's manual

Polygroup

Polygroup Summer Waves Maintenance Kit user manual

GRE

GRE PEOV9159 instructions

Steinbach

Steinbach Nuovo de Luxe II 012141 instruction manual

Coleman

Coleman SaluSpa 90363 owner's manual

Bestway

Bestway InflateYourFun Fast Set owner's manual

Bestway

Bestway FAST SET 257002000451 owner's manual

Bestway

Bestway Fast Set 57252 manual

UWE JetStream VIVA User manual

Popular Swimming Pool manuals by other brands
