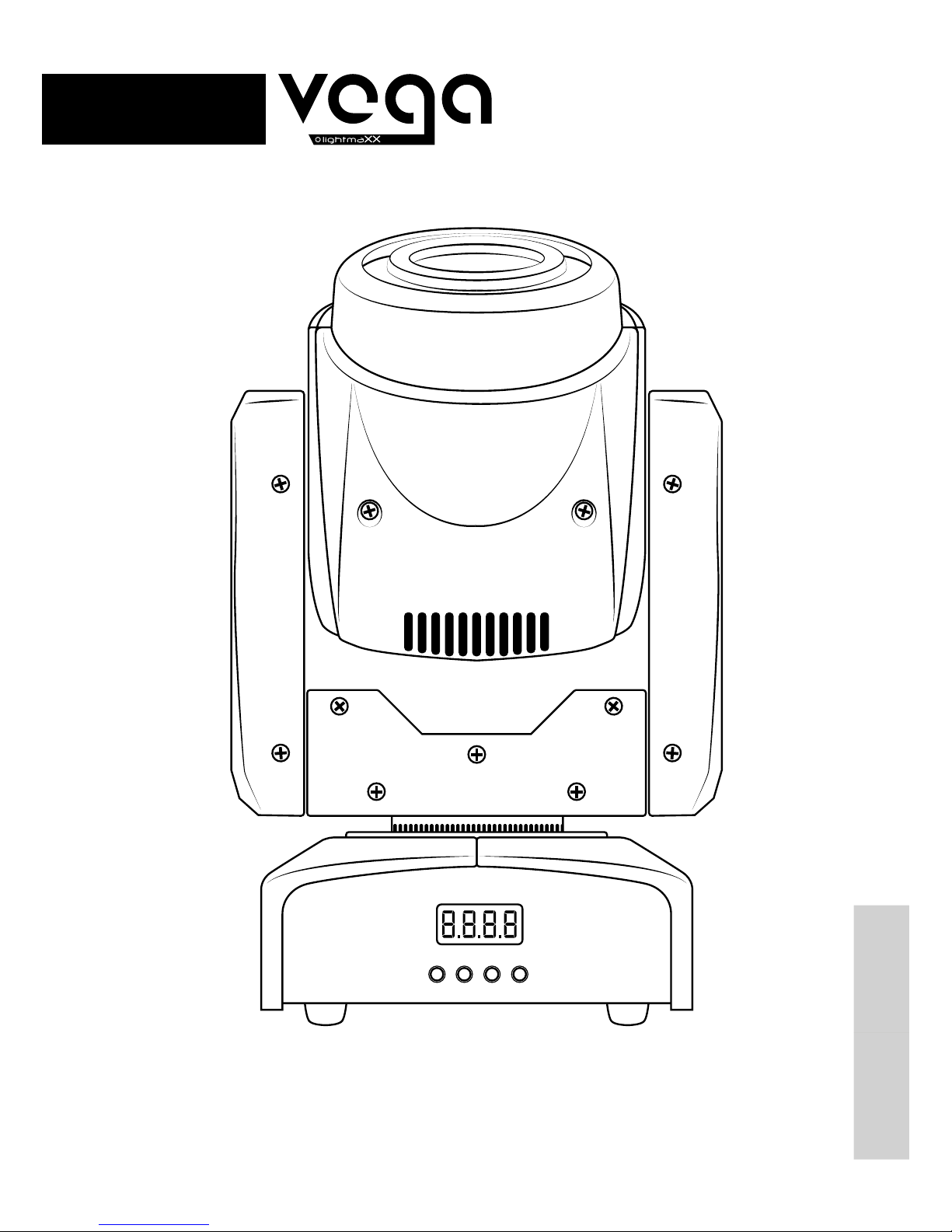

Vega SPOT 60 User manual
Bedienungsanleitung
User‘s Manual
DEUTSCH ENGLISH
SPOT 60
DEUTSCHENGLISH
2
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu-
beugen, öffnen Sie auf keinen Fall das Gerät.
Überlassen Sie alle Wartungs- sowie Reparaturarbeiten einer
qualifizierten Service Werkstatt oder wenden Sie sich an
Ihren Händler.
Das Blitzsymbol warnt den Nutzer vor nicht
isolierter Spannung und der Gefahr eines Strom-
schlages.
Das Ausrufezeichensymbol weist den Nutzer auf
wichtige Wartungs- sowie Bedienungshinweise
in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen
Dieses Symbol legt den minimalen Abstand des
zu beleuchtenden Objektes fest.
• Aus Umweltschutzgründen die Verpackung bitte richtig
recyceln.
• Ein neues Produkt kann manchmal zu unerwünschten
Gerüchen oder für kurze Zeit zu minimaler Rauch-
entwicklung führen. Diese Reaktion ist normal und
verschwindet nach einigen Minuten wieder.
• Das Gerät ist ausschließlich für den Innenbereich gedacht
(IP20)! Bitte benutzen Sie das Gerät nur in trockener Um-
gebung. Halten Sie das Gerät von Regen, Feuchtigkeit,
direkter Hitze und Staub fern.
• Um Kondensation im Gerät zu vermeiden, sollte sich das
Gerät vor Inbetriebnahme an die Umgebungstemperatur
anpassen.
• Bitte platzieren Sie das Gerät an einem gut belüfteten
Ort, außerhalb der Reichweite von brennbaren Materiali-
en oder Flüssigkeiten.
• Es dürfen keine Lüftungsöffnungen abgedeckt werden,
Überhitzung kann die Folge sein.
• Bitte ziehen Sie den Netzstecker, wenn das Gerät über
einen längeren Zeitraum nicht benutzt wird oder Sie
Wartungsarbeiten vornehmen.
• Das Gerät ist für eine maximale Umgebungstemperatur
von 40° Celsius ausgelegt.
• Die Installation des Gerätes sollte nicht von unerfah-
renen Personen durchgeführt werden und muss unter
Einhaltung der mechanischen und elektrischen Sicherheit
in Ihrem Land erfolgen.
• Im Falle von Beschädigungen des Netzkabels muss dieses
umgehend gegen ein Original Ersatzteil des Herstellers
ersetzt werden.
• Stellen Sie sicher, dass die Netzspannung nicht höher als
die auf dem Gehäuse angegebene Spannung ist.
• Bei einer Fehlfunktion des Gerätes kontaktieren Sie bitte
Ihren Händler und stellen Sie den Betrieb des Gerätes
unverzüglich ein.
• Es ist ein Mindestabstand von 1m zu brennbaren Materi-
aleien oder Flüssigkeiten einzuhalten.
ACHTUNG: Nicht direkt in die Lichtquelle schauen!
Gerät nicht verwenden, wenn sich Leute mit Epilepsie in der
Nähe befinden!
ÜBERKOPF MONTAGE
Die Montage darf ausschließlich von qualifiziertem Fachpersonal
ausgeführt werden. Unvorschriftsmäßige Montage kann erheb-
liche Verletzungen und Schäden verursachen. Beachten Sie die
Belastungsgrenzen der gewählten Instalaltions-Position.
Stellen Sie sicher, dass sich während des Auf- oder Abbaus/ der
Wartung keine unbefugten Personen unterhalb des Gerätes
befinden.
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Deutschland
DEUTSCH ENGLISH
3
Herzlichen Glückwunsch zu Ihrem neuen LightmaXX Produkt!
Vielen Dank, dass Sie sich für dieses LightmaXX Produkt entschieden haben.
Bitte lesen Sie vor dem ersten Gebrauch sorgfältig die Bedienungsanleitung, um lange
Freude am Produkt zu haben und um technischen- sowie Personenschäden vorzubeu-
gen.
Bitte bewahren Sie die Bedienungsanleitung auf!
Viel Spaß mit Ihrem neuen Produkt!
Ihr LightmaXX Team
Garantie
Es gelten die aktuellen AGBs und Garantiebedingungen der MUSIC STORE professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
MUSIC STORE professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: +49 221 8884-0
Fax: +49 221 8884-2500
Lieferumfang
Anzahl Bezeichnung
1x LightmaXX Vega SPOT 60
1x Bedienungsanleitung
1x Netzkabel
1x Omega Bracket
Modell Vega SPOT 60
Leistungsaufnahme 90 Watt
Netzspannung 240V 50/60 Hz
LED Source 60 Watt Weiß LED
DMX Kanäle 5 Kanal / 15 Kanal
Bewegung Pan = 540° / Tilt = 210°
Farbrad 7 Farben + Weiß
Goborad 5 Gobos + Offen, Gobo Shake
Prisma 3 Facetten Prisma
Fokus motorisiert
Control Mode DMX 512, Master-Slave, Auto Run, Sound 2 Light
Programme 8 intern, Sound 2 Light via DMX abrufbar
Display LED Display
Abstrahlverhalten 13°
Maße 195 x 190 x 290mm
Gewicht 4,5 Kg
Technische Daten
4
DEUTSCHENGLISH
DMX Adresse einstellen
Mit dieser Funktion lässt sich die DMX Adresse über das LED Display einstellen.
Die Auswahl erfolgt über die Knöpfe unter dem Display.
Drücken Sie die Menü Taste, bis A001 im Display erscheint.
Durch das drücken der Enter Taste steht im Display nun A0.0.1.!
Nun lässt sich die gewünschte DMX Adresse einstellen.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.
Aus allen Menü Unterpunkten gelangen Sie durch das drücken
der Menü Taste zurück ins Hauptmenü
Menu-Übersicht: siehe Seite 12
DMX Channel Mode
Mit dieser Funktion lässt sich der Kanal Modus des Moving Head einstellen.
Drücken Sie die Menü Taste, bis ChMd im Display erscheint.
Durch das drücken der Enter Taste gelangen Sie in das Untermenü und können
den Kanalmodus auswählen.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.
Speed Mode
Mit dieser Funktion lässt sich die Geschwindigkeit des Gerätes einstellen.
Drücken Sie die Menü Taste, bis SPMd im Display erscheint.
Durch das drücken der Enter Taste gelangen Sie in das Untermenü und können
Sie zwischen High Speed und Low Speed auswählen.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.
Master-Slave
Drücken Sie die Menü Taste, bis SLMd im Display erscheint.
Durch das drücken der Enter Taste gelangen Sie in das Untermenü und können
auswählen, ob das Gerät im Master oder im Slave Betrieb laufen soll.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.
Automatik Programme
Drücken Sie die Menü Taste, bis SHMd im Display erscheint.
Durch das drücken der Enter Taste gelangen Sie in das Untermenü und können
zwischen den verschiedenen Automatikmodi auswählen.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.
Sound 2 Light
Drücken Sie die Menü Taste, bis Soun im Display erscheint.
Durch das drücken der Enter Taste gelangen Sie in das Untermenü und können
den Sound 2 Light Modus sowohl aktivieren als auch deaktivieren.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.
PAN Reverse On/ Off
Drücken Sie die Menü Taste, bis PAN im Display erscheint.
Durch das drücken der Enter Taste gelangen Sie in das Untermenü und können
PAN (X-Achse) invertieren.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.
Funktionen
5
Display Flip
Drücken Sie die Menü Taste, bis diSP im Display erscheint.
Durch das drücken der Enter Taste gelangen Sie in das Untermenü und können
das Display drehen.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.
RESET deaktivieren
Drücken Sie die Menü Taste, bis rFAC im Display erscheint.
Durch das Drücken der Enter Taste gelangen Sie in das Untermenü und können
Sie die Reset Funktion des Gerätes sowohl aktivieren als auch deaktivieren.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.
Home Position Setting
Drücken Sie die Menü Taste, bis Ad t im Display erscheint.
Durch das Drücken der Enter Taste gelangen Sie in das Untermenü und können
die PAN sowie die TILT Position zurücksetzen.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.
RESET
Drücken Sie die Menü Taste, bis rST im Display erscheint.
Durch das drücken der Enter Taste leitet das Gerät einen Reset ein, welcher ein
paar Sekunden dauert, während das Gerät nicht steuerbar ist.
TILT Reverse On/ Off
Drücken Sie die Menü Taste, bis TIL im Display erscheint.
Durch das drücken der Enter Taste gelangen Sie in das Untermenü und können
TILT (Y-Achse) invertieren.
Drücken Sie die Enter Taste, um Ihre Auswahl zu bestätigen.
DEUTSCH ENGLISH
DEUTSCHENGLISH
6
Safety Instructions! Please read before connection and operation!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING: To prevent the risk of electrocution, do not open
the device.
Please leave all maintenance and repairs to a qualified service
workshop or contact your distributor.

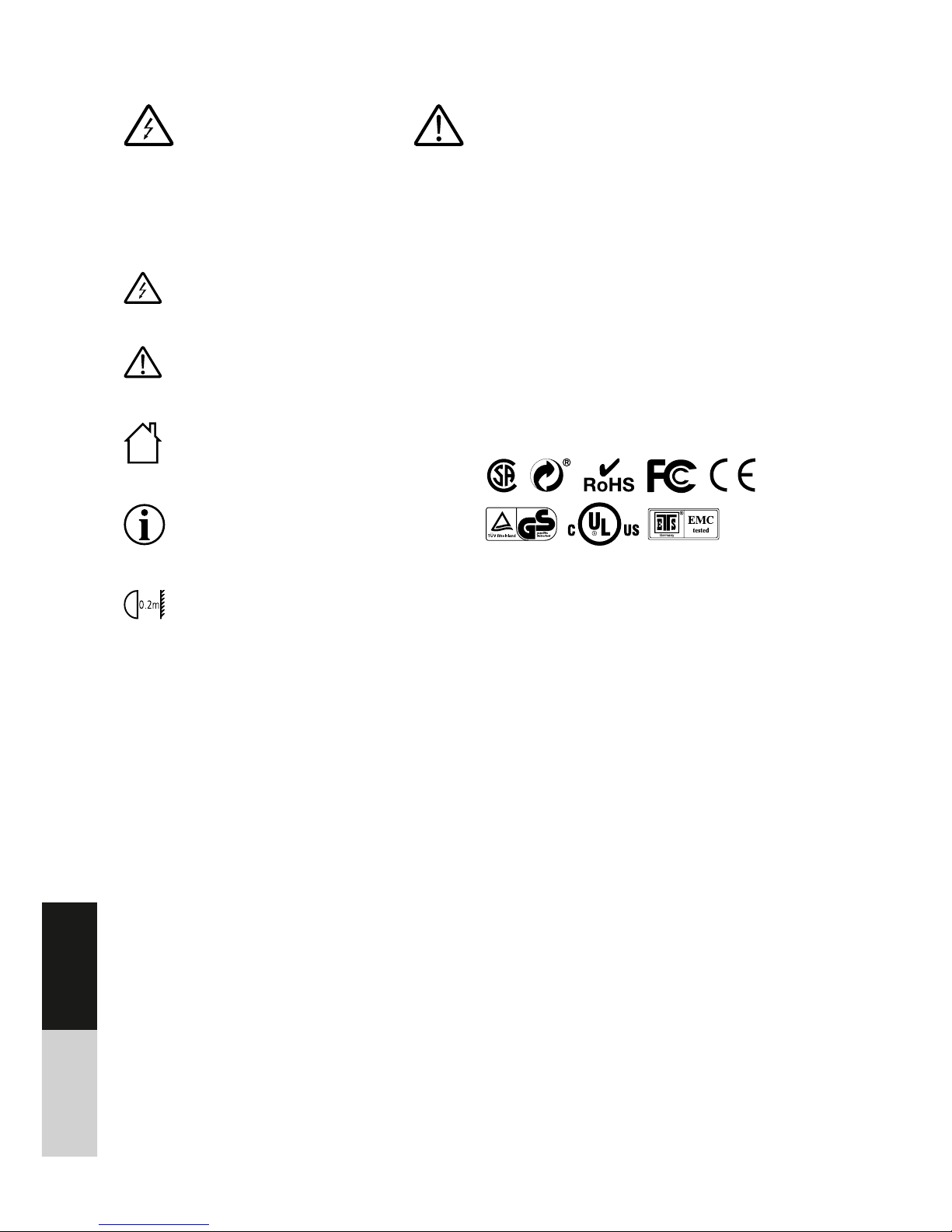

The lightning flash symbol warns the user about
non-insulated current and the risk of electrocu-
tion.
The exclamation mark symbol warns the user
about important maintenance and operating inst-
ructions in the manual.
Intended for indoor use only.
Read the manual.
This symbol indicates the minimum distance to
illuminated objects.
• Please recycle the packaging correctly to protect the
environment.
• Occasionally a new product may cause undesirable
odours or even emit smoke for a short period of time.
This reaction is normal and will disappear after a few
minutes.
• The device is intended exclusively for us indoors (IP20)!
Please use this device only in dry environments. Keep the
device away from rain, moisture, direct heat and dust.
• To prevent condensation from forming in the device,
please allow the device to adapt to the surrounding
temperature before operating.
• Please position the device in a well ventilated area,
beyond the reach of flammable materials or liquids.
• Do not block any ventilation openings, as it may cause
over-heating.
• Please remove the power cable if the device is not
operated for extended periods of time or maintenance is
to be conducted.
• This device is designed to operate in environments with a
maximum temperature of 40° Celsius.
• The installation of the device is not to be conducted by
inexperienced persons and must adhere to the mechani-
cal and electrical safety standards of the local law.
• In case of a damaged power cable, it must be replaced
by an original replacement part from the manufacturer.
• Ensure that the supply voltage does not exceed the
voltage capacity indicated on the housing of the device.
• In case of failure of the device, please contact the distri-
butor and stop all operations of the device immediately.
• The device must keep a minimum distance of one metre
from flammable materials or liquids.
WARNING: Do not look directly into the light source!
Do not operate this device in the presence of persons suffering
from epilepsy!
OVERHEAD INSTALLATION
The installation must be performed exclusively by qualified
personnel. Incorrect installation can cause serious injuries or da-
mage. Note the load limits of the selected installation position.
Ensure that during installation or dismantling/ maintenance
there are no unauthorized persons below the device.
Manufacturer: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Germany
DEUTSCH ENGLISH
7
Congratulations on owning your new LightmaXX product!
Thank you for choosing this LightmaXX product. Before using this product, please read
this manual carefully in order to understand and be informed about all of its various
features and functions, for your own safety and that of others.
Please keep this manual in a safe place.
Enjoy your new product!
Your LightmaXX Team
Guaranty
The current terms and conditions as well as the warranty terms
of the MUSIC STORE professional GmbH apply.
Can be viewed at: www.musicstore.de
For more information or any questions please contact us at:
MUSIC STORE professional GmbH
Istanbulstr. 22-26
51103 Köln
Director: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: +49 221 8884-0
Fax: +49 221 8884-2500
Scope of delivery
Qty. Name
1x LightmaXX Vega SPOT 60
1x Manual
1x Power Adapter
1x Omega Bracket
Model Vega SPOT 60
Power consumption 90 Watt
Supply voltage 240V 50/60 Hz
LED Source 60 Watt White LED
DMX Channels 5 Channel / 15 Channel
Movement Pan = 540° / Tilt = 210°
Colour Wheel 7 colours + white
Gobo wheel 5 Gobos + open, Gobo Shake
Prism 3 faced prism
Focus motorised
Control Mode DMX 512, Master-Slave, Auto Run, Sound 2 Light
Programs 8 internal, Sound 2 Light via DMX selectable
Display LED Display
Dispersion 13°
Dimensions 195 x 190 x 290mm
Weight 4,5 Kg
Technical Data
8
DEUTSCHENGLISH
DMX Address Settings
This function allows the DMX address to be adjusted via the LED display.
Press the Menu button, until A001 is displayed.
By pressing the Enter button, A0.0.1 will appear! The desired DMX address may
now be selected.
Press the Enter button to confirm the selection.
While in any Submenu, press the Menu button to go back to
the Main Menu.
Menu Overview: look at page 12
DMX Channel Mode
This function allows the Channel Mode of the moving head to be adjusted.
Press the Menu button, until ChMd is displayed.
Press the Enter button to reach the submenu and select the Channel Mode.
Press the Enter button to confirm the selection.
Speed Mode
This function adjusts the speed settings of this device.
Press the Menu button, until SPMd is displayed.
Press the Enter button to reach the submenu to select between High Speed and
Low Speed.
Press the Enter button to confirm the selection.
Master-Slave
Press the Menu button, until SLMd is displayed.
Press the Enter button to reach the submenu to select whether the device should
operate as Master or Slave.
Press the Enter button to confirm the selection.
Automatic Program
Press the Menu button, until SHMd is displayed.
Press the Enter button to reach the submenu to select between the various Au-
tomatic Modes.
Press the Enter button to confirm the selection.
Sound 2 Light
Press the Menu button, until Soun is displayed.
Press the Enter button to reach the submenu to active or deactivate the Sound
2 Light Mode.
Press the Enter button to confirm the selection.
PAN Reverse On/ Off
Press the Menu button, until PAN is displayed.
Press the Enter button to reach the submenu to invert PAN (x-axis).
Press the Enter button to confirm the selection.
Functions
9
DEUTSCH ENGLISH
Display Flip
Press the Menu button, until diSP is displayed.
Press the Enter button to reach the submenu to flip the Display.
Press the Enter button to confirm the selection.
RESET deactivation
Press the Menu button, until rFAC is displayed.
Press the Enter button to reach the submenu to activate or deactivate the Reset
function of this device.
Press the Enter button to confirm the selection.
Home Position Setting
Press the Menu button, until Ad t is displayed.
Press the Enter button to reach the submenu to reset the PAN as well as TILT
positioning.
Press the Enter button to confirm the selection.
RESET
Press the Menu button, until rST is displayed.
Press the Enter button to rest the device, this take a few seconds, during which
the device is not controllable.
TILT Reverse On/ Off
Press the Menu button, until TIL is displayed.
Press the Enter button to reach the submenu to invert the TILT (y-axis).
Press the Enter button to confirm the selection.
10
Channel Value Description
CH1 000-255 X
CH2 000-255 Y
CH3
000-007 Empty
008-047 Auto Play 1
048-087 Auto Play 2
088-127 Auto Play 3
128-167 Auto Play 4
168-207 Auto Play 5
208-247 Auto Play 6
248-255 Color Gobo Sound Control
CH4
000-007 Empty
008-032 X/Y Auto Run 1
033-058 X/Y Auto Run 2
059-084 X/Y Auto Run 3
085-110 X/Y Auto Run 4
111-136 X/Y Auto Run 5
137-162 X/Y Auto Run 6
163-188 X/Y Auto Run 7
189-240 X/Y Auto Run 8
241-255 X/Y Sound Control
CH5
000-050 Empty
051-100 Speed Mode TO High (10S)
101-150 Empty
151-200 Speed Mode TO Low (10S)
201-250 Empty
251-255 RESET (10S)
5 Channel Definition Table
11
Channel Value Description
CH1 000-255 X
CH2 000-255 X-Fine
CH3 000-255 Y
CH4 000-255 Y-Fine
CH5 000-255 XY SPEED
CH6 000-255 Dimmer (0-100%)
CH7
000-004 Shutter closed
005-250 Strobe effect slow to fast
251-255 Shutter open
CH8
000-013 Open (white)
014-031 Color 1
032-049 Color 2
050-067 Color 3
068-085 Color 4
086-103 Color 5
104-121 Color 6
122-130 Color 7
131-139 Open (white)
140-195 Forward rainbow effect from fast to slow
196-199 Rotation stop
200-255 Backward rainbow effect from slow to fast
CH9
000-008 Open (white)
009-033 Gobo 1
034-058 Gobo 2
059-083 Gobo 3
084-108 Gobo 4
109-133 Gobo 5
134-194 Forward rainbow effect from fast to slow
195-255 Backward rainbow effect from slow to fast
CH10
000-009 Stop
010-129 Forward Gobo Rotation from fast to slow
130-134 Stop
135-255 Backward Gobo Rotation from slow to fast
CH11 000-255 Focus
CH12
000-007 Open (white)
008-134 Prism
135-255 Forward Prism Rotation from slow to fast
15 Channel Definition Table
12
Channel Value Description
CH13 000-007 Empty
008-047 Auto Play 1
048-087 Auto Play 2
088-127 Auto Play 3
128-167 Auto Play 4
168-207 Auto Play 5
208-247 Auto Play 6
248-255 Color Gobo Sound Control
CH14 000-007 Emptx
008-032 X/Y Auto Run 1
033-058 X/Y Auto Run 2
059-084 X/Y Auto Run 3
085-110 X/Y Auto Run 4
111-136 X/Y Auto Run 5
137-162 X/Y Auto Run 6
163-188 X/Y Auto Run 7
189-240 X/Y Auto Run 8
241-255 X/Y Sound Control
CH15 000-050 Empty
051-100 Speed Mode TO High (10S)
101-150 Empty
151-200 Speed Mode TO Low (10S) <Fade>
201-250 Empty
251-255 RESET (10S)
Number Name Value
1 Addr DMX Address 001-512
2 ChMd DMX Mode
=CH5
=CH15
3 SPMd Speed Mode
=Low
=High
Menu Overview
13
Number Name Value
4 SLMd Run Mode
=Master
=Slave
5 SHMd Internal Program
=001
=002
=003
=004
=005
=006
=007
=008
6 Soun Sound Control
=OFF
=ON
7PAN X Reverse
=OFF
=ON
8 TIL Y Reverse
=ON
=OFF
9 dISP Display Reverse
=OFF
=ON
10 rFAC Reset Default
=OFF
=ON
11 Ad t Home Position
Delt - Clear PAN and TILT Home Position (3s)
P(PAN) =0-120
T(TILT) =0-120
C(COLOR) =0-120
G(GOBO) =0-120
F(FOCUS) =0-120
12 rST Reset Monitor
MUSIC STORE professional GmbH • Istanbulstr. 22-26 • 51103 Köln
Tel: +49 221 8884-0 • Fax: +49 221 8884-2500
Subject to change without notice • Technische Änderungen vorbehalten
SPOT 60
Table of contents
Languages:
