Cihazın montajı (su ve elektrik bağlantısı), ilk kez çalıştırma
işlemi ve bakımı yetkili bir teknisyen tarafından bu kılavuzda
belirtilen talimatlara uygun olarak yapılmalıdır!
Veito üç fazlı elektronik ani su ısıtıcıyı tercih ettiğiniz için teşekkür ederiz.
Bu kılavuz BLUE S üç fazlı elektronik ani su ısıtıcıları için gerekli bütün
montaj ve kullanma talimatlarını içerir.
Cihazın montajı, ilk kez çalıştırma işlemi ve bakımı uygulanabilir
standartlardan ve montaj düzenlemelerinden sorumlu olacak yetkili bir
teknisyen tarafından yapılmalıdır.
Montaj esnasında gösterilecek itina, cihazınıza uzun ve sorunsuz bir
çalışma ömrü sağlayacaktır. Verilen talimatlar doğru uygulanmadığı
takdirde oluşabilecek zararlardan firmamız sorumlu değildir.
Cihazın montajında ve kullanımından
önce lütfen bu talimatların hepsini
dikkatlice okuyunuz ve sonraki
kullanımlar için aklınızda tutunuz.
Lütfen bu kitabı gelecekte kullanılacak
bir referans olarak saklayınız.
Ambalaj İçeriği
1. Isıtıcı Gövde
2. Sabitleme Vidaları ( 4 vida ve 4 dübel )
3. 1/2” Sızdırmazlık Contaları
4. 1/2” Bağlantı Rekoru ve Musluğu
5. Kılavuz

TR
-3-
Cihazın Tanımı
Üç fazlı elektronik ani su ısıtıcısı, sadece kapalı (basınçlı) tesisat
bağlantıları için uygundur.
Sıcak su musluğu açıldığında, ani su ısıtıcısı çalışır ve suyu ısıtır. Sıcak su
musluğu kapatıldığında, cihaz da tekrar kapanır. Cihaz suyu içinden
geçerken ısıtır.
Cihaz, önceden ısıtılmış suyla çalıştırılamaz, aksi halde yüksek sıcaklık
sigortası atar (Güneş enerji sistemleri ile birlikte kullanım için lütfen ilgili
bölüme göz atınız).
Güvenlik Uyarıları
Bu cihaz, evsel kullanım veya evsel kullanıma benzeyen ancak edüstriyel
olmayan; örneğin dükkanların, büroların ve diğer mesleki işletmelerin ortak
hizmet mutfaklarında ve ayrıca pansiyonların, küçük otellerin ve benzeri
ikamet donanımlarının banyolarında kullanım için uygundur.
Montaj işlemine başlamadan önce suyu ve elektriği kesiniz.
Cihaza gelen elektrik akımını kesmeden, cihazın kapağını kesinlikle
açmayınız.
Doğru şekilde montajı yapılmamış ve tam olarak sağlıklı çalışmayan
cihazı kullanmayınız.
İlk kullanımdan önce cihaz tamamen su ile doldurulmalıdır. Cihazın suyu
herhangi bir sebeple boşaltılırsa (su tesisatında yapılan çalışma, donma
riskine karşı, tamirat, bakım vb.) cihaz çalıştırılmadan önce tekrar su ile
tamamen doldurulmalıdır.

TR
-4-
Yasal talimatlara, elektrik ve su dağıtım kurumlarının bağlantı koşullarına
uyulmalıdır. Gerek cihazın kendisinde gerekse elektrik ya da su
bağlantısında kesinlikle teknik bir değişiklik yapılamaz.
Kurulum yerinde, kontak açıklığı en az 3 mm olan tam kutuplu bir kesme
şalteri monte edilmiş olmalıdır.
Ani su ısıtıcısı, koruma sınıfı I olan bir cihazdır ve topraklamalı kabloyla
bağlanmalıdır.
Elektrik ve su tesisatında risk oluşturabilecek bağlantılardan ve
malzemelerden sakınınız.
Bu cihaz sürekli olarak sabit döşenmiş tesisatlara bağlanmalıdır. Kablo
kesiti, kurulu olan güce uygun olmalıdır.
Topraklamalı su tesisatları, bir topraklama hattının yerini alamaz.
Montajdan sonra, elektrik ileten parçalar temas edilemeyecek şekilde
korumalı olmalıdır.
Cihaz bir müddet kullanıldığında bağlantıların çok sıcak olabileceğine
dikkat ediniz.
Don olayı esnasında ya da ihtimalinde cihazı kullanmayınız. Cihaz
kullanılmadan önce su tamamen akışkan hale gelmelidir.
Demonte edilen cihaz, içinde su kalması nedeniyle donma tehlikesinden
uzak saklanmalı ve asla dona maruz kalmamalıdır.
Ani su ısıtıcısı, donma tehlikesi olmayan bir yerde tesis
edilmelidir.

TR
-5-

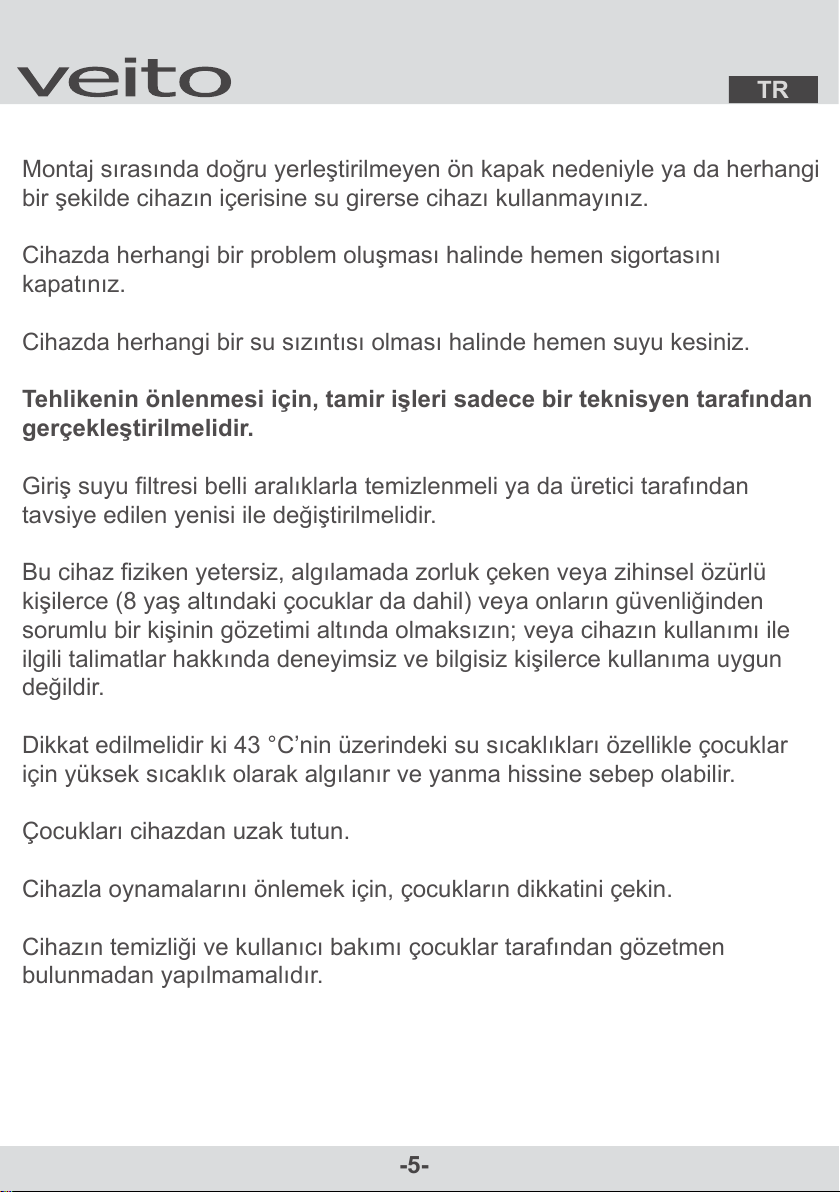

Montaj sırasında doğru yerleştirilmeyen ön kapak nedeniyle ya da herhangi
bir şekilde cihazın içerisine su girerse cihazı kullanmayınız.
Cihazda herhangi bir problem oluşması halinde hemen sigortasını
kapatınız.
Cihazda herhangi bir su sızıntısı olması halinde hemen suyu kesiniz.
Tehlikenin önlenmesi için, tamir işleri sadece bir teknisyen tarafından
gerçekleştirilmelidir.
Giriş suyu filtresi belli aralıklarla temizlenmeli ya da üretici tarafından
tavsiye edilen yenisi ile değiştirilmelidir.
Bu cihaz fiziken yetersiz, algılamada zorluk çeken veya zihinsel özürlü
kişilerce (8 yaş altındaki çocuklar da dahil) veya onların güvenliğinden
sorumlu bir kişinin gözetimi altında olmaksızın; veya cihazın kullanımı ile
ilgili talimatlar hakkında deneyimsiz ve bilgisiz kişilerce kullanıma uygun
değildir.
Dikkat edilmelidir ki 43 °C’nin üzerindeki su sıcaklıkları özellikle çocuklar
için yüksek sıcaklık olarak algılanır ve yanma hissine sebep olabilir.
Çocukları cihazdan uzak tutun.
Cihazla oynamalarını önlemek için, çocukların dikkatini çekin.
Cihazın temizliği ve kullanıcı bakımı çocuklar tarafından gözetmen
bulunmadan yapılmamalıdır.

TR
-6-
Cihazın Montajı
Montajdan önce su besleme hattını kapatın. Elektrik bağlantı
kablosunda elektrik akımı kesilmiş olmalıdır. Sigortaları yerinden
sökün veya kapatın.
Yasal talimatlara, elektrik ve su dağıtım kurumlarının bağlantı koşullarına
ve cihazın üzerinde bulunan etikette belirtilen özellikler ve teknik değerlere
uyulmalıdır.
Montaj Yeri :
Cihazın doğru yerleştirilmesi için yukarıdaki şekil dikkate alınmalıdır.
Montaj için, cihazın etrafında her yönden yaklaşık 60 mm boş alan
bulunmalıdır.
Cihaz, su ile direkt olarak temas etmeyecek bir yere dikey olarak monte
edilmelidir.
Isı kayıplarını engellemek için cihaz ile musluk arasındaki mesafe mümkün
olduğu kadar kısa olmalıdır.

Cihazın bakım ve onarımı için su tesisatının uygun bir yerine cihazın giriş
suyunu kapatacak şekilde ilave bir vana (su montaj düzenlemelerine uygun
olacak şekilde) bağlanmalıdır.
Cihaz sadece, elektrik direnci 15°C’de ≥ 1300 Ωcm olan suların ısıtılması
için onaylanmıştır. Suyunuzun elektrik direnci, yetkili su dağıtım
kurumundan öğrenilebilir.
Cihaz ile birlikte verilen su giriş musluğu, su çıkış rekoru ve sızdırmazlık
contaları, cihazın kapalı devre tesisata montajı esnasında kesinlikle
kullanılmalıdır! Bağlantıların hiçbirinde sızdırmazlık amacıyla farklı conta
malzemeleri kullanmayınız.
Cihazın Hazırlanması ve Su Bağlantısı :
Ön kapağa sabitlenmiş olan sıcaklık ayar düğmesini çıkarmaya
çalışmayınız.
İlk olarak sıcaklık ayar düğmesinin alt kısmında yer alan açılabilir
kapağın içerisinde bulunan ve yukarıdaki şekilde gösterilen vidayı sökerek,
ön kapağı arka kapaktan ayırınız.
TR
-7-

TR
-8-
Cihazın bağlanacağı kapalı devre tesisatın soğuk su hattı ve sıcak su hattı
bağlantılarını montaj işlemi için hazır hale getiriniz. Eğer varsa bağlantı
uçlarında yer alan kör tapaları sökünüz. Su şebekesini cihazın su girişine
bağlamadan önce yabancı maddeleri sistemden temizleyiniz. Bu işlem su
şebekesine bir hortum bağlandıktan sonra suyun bir müddet akıtılmasıyla
sağlanabilir.
Cihaz ile birlikte verilen su giriş musluğu ve su çıkış rekorunun uzun
tarafına teflon bant veya vb. sızdırmazlık malzemesi sarınız.
Yandaki şekilde görüldüğü gibi su giriş
musluğu soğuk su tarafına, su çıkış rekoru
ise sıcak su tarafına gelecek şekilde uygun
bir anahtar ile bağlantıyı gerçekleştiriniz.
Bağlantıların yönünü kontrol ediniz. Rekor
ve musluk üzerinde yer alan ok işaretleri
su akış yönünde olmalıdır!
Yukarıdaki şekillerde görüldüğü gibi cihazı duvara yerleştirin, vidalama
deliklerini işaretleyin, delin ve dübellerini yerleştirin. Bağlantı kablosu için
yukarıdaki şekillerde gösterilen açıklıklardan herhangi birini gerekirse
işaretli noktalardan kırarak kullanabilirsiniz. Kabloyu klemensin yanına
aldıktan sonra cihazı duvara vidalayın.

TR
-9-

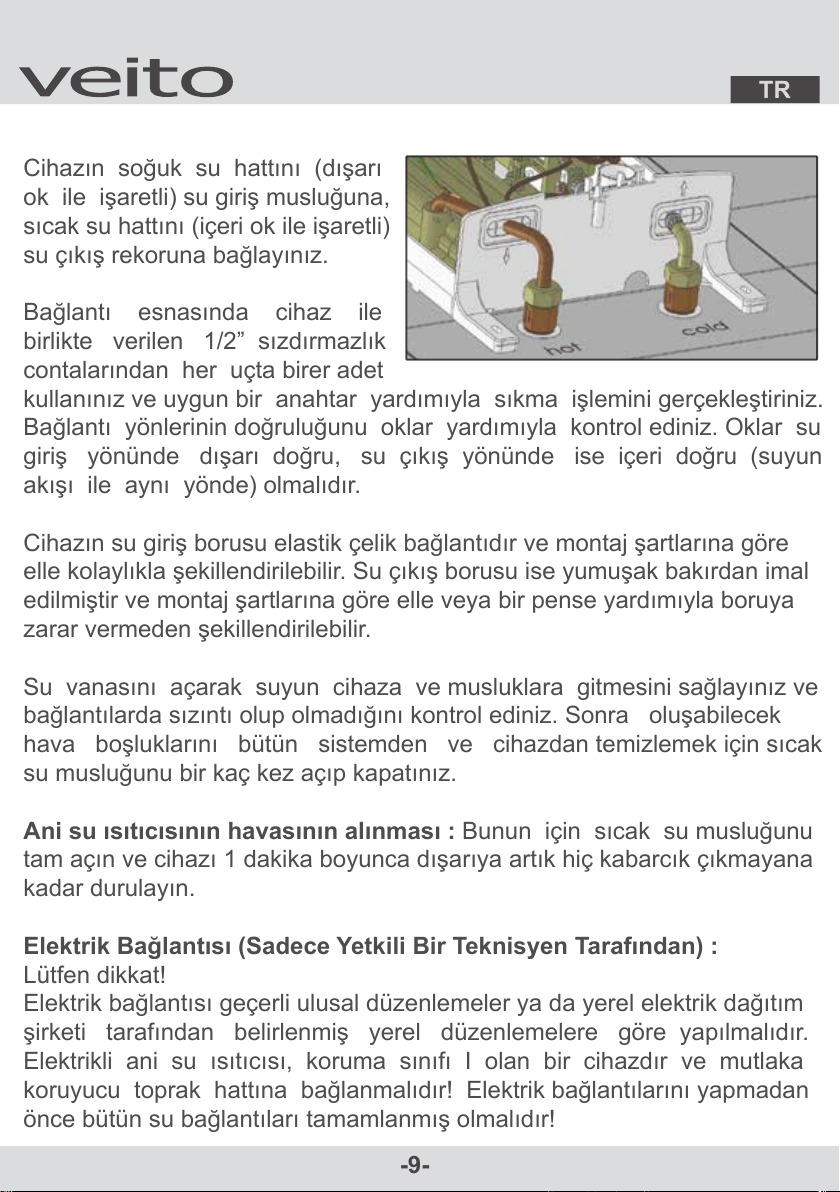

Cihazın soğuk su hattını (dışarı
ok ile işaretli) su giriş musluğuna,
sıcak su hattını (içeri ok ile işaretli)
su çıkış rekoruna bağlayınız.
Bağlantı esnasında cihaz ile
birlikte verilen 1/2” sızdırmazlık
contalarından her uçta birer adet
kullanınız ve uygun bir anahtar yardımıyla sıkma işlemini gerçekleştiriniz.
Bağlantı yönlerinin doğruluğunu oklar yardımıyla kontrol ediniz. Oklar su
giriş yönünde dışarı doğru, su çıkış yönünde ise içeri doğru (suyun
akışı ile aynı yönde) olmalıdır.
Cihazın su giriş borusu elastik çelik bağlantıdır ve montaj şartlarına göre
elle kolaylıkla şekillendirilebilir. Su çıkış borusu ise yumuşak bakırdan imal
edilmiştir ve montaj şartlarına göre elle veya bir pense yardımıyla boruya
zarar vermeden şekillendirilebilir.
Su vanasını açarak suyun cihaza ve musluklara gitmesini sağlayınız ve
bağlantılarda sızıntı olup olmadığını kontrol ediniz. Sonra oluşabilecek
hava boşluklarını bütün sistemden ve cihazdan temizlemek için sıcak
su musluğunu bir kaç kez açıp kapatınız.
Ani su ısıtıcısının havasının alınması : Bunun için sıcak su musluğunu
tam açın ve cihazı 1 dakika boyunca dışarıya artık hiç kabarcık çıkmayana
kadar durulayın.
Elektrik Bağlantısı (Sadece Yetkili Bir Teknisyen Tarafından) :
Lütfen dikkat!
Elektrik bağlantısı geçerli ulusal düzenlemeler ya da yerel elektrik dağıtım
şirketi tarafından belirlenmiş yerel düzenlemelere göre yapılmalıdır.
Elektrikli ani su ısıtıcısı, koruma sınıfı I olan bir cihazdır ve mutlaka
koruyucu toprak hattına bağlanmalıdır! Elektrik bağlantılarını yapmadan
önce bütün su bağlantıları tamamlanmış olmalıdır!

TR
-10-
Cihazı aşağıda verilen elektriksel bağlantı şemasına uygun olarak bağlantı
klemensi üzerinde bağlayınız.
L1,L2,L3 Faz kabloları
PE Koruyucu toprak kablosu
T1,T2,T3,T4 Elektronik anahtarlama elemanı
R1 7 kW ısıtma elemanı
R2 7 kW ısıtma elemanı
R3 7 kW ısıtma elemanı
1 Elektrik bağlantı klemensi
2 Basınç emniyet şalteri
3 Elektronik kontrol devresi
Cihazın besleme gerilimi 400 VAC (3P + 1PE) olmalıdır. Cihazın elektriksel
değerleri, açılabilir kapağın içerisindeki etikette yer almaktadır.
Elektrik kabloları zarar görmemelidir. Montajdan sonra kablolar direkt
ulaşılacak şekilde bırakılmamalıdır. Elektrik kablosu gerilme kuvvetine
maruz kalmamalıdır.
Cihaz her bağlantı noktasında en az 3 mm iletim yüzeyi bulunan uygun
biçimde izole edilmiş kablo ile ana elektrik şebekesine sürekli bağlı kalacak
şekilde montaj edilmeli ve elektrik kaçağına karşı önlem alınmadan
çalıştırılmamalıdır.

TR
-11-
Cihazı aşağıda verilen elektriksel bağlantı şemasına uygun olarak bağlantı
klemensi üzerinde bağlayınız.
L1,L2,L3 Faz kabloları
PE Koruyucu toprak kablosu
T1,T2,T3,T4 Elektronik anahtarlama elemanı
R1 7 kW ısıtma elemanı
R2 7 kW ısıtma elemanı
R3 7 kW ısıtma elemanı
1 Elektrik bağlantı klemensi
2 Basınç emniyet şalteri
3 Elektronik kontrol devresi
Cihazın besleme gerilimi 400 VAC (3P + 1PE) olmalıdır. Cihazın elektriksel
değerleri, açılabilir kapağın içerisindeki etikette yer almaktadır.
Elektrik kabloları zarar görmemelidir. Montajdan sonra kablolar direkt
ulaşılacak şekilde bırakılmamalıdır. Elektrik kablosu gerilme kuvvetine
maruz kalmamalıdır.
Cihaz her bağlantı noktasında en az 3 mm iletim yüzeyi bulunan uygun
biçimde izole edilmiş kablo ile ana elektrik şebekesine sürekli bağlı kalacak
şekilde montaj edilmeli ve elektrik kaçağına karşı önlem alınmadan
çalıştırılmamalıdır.

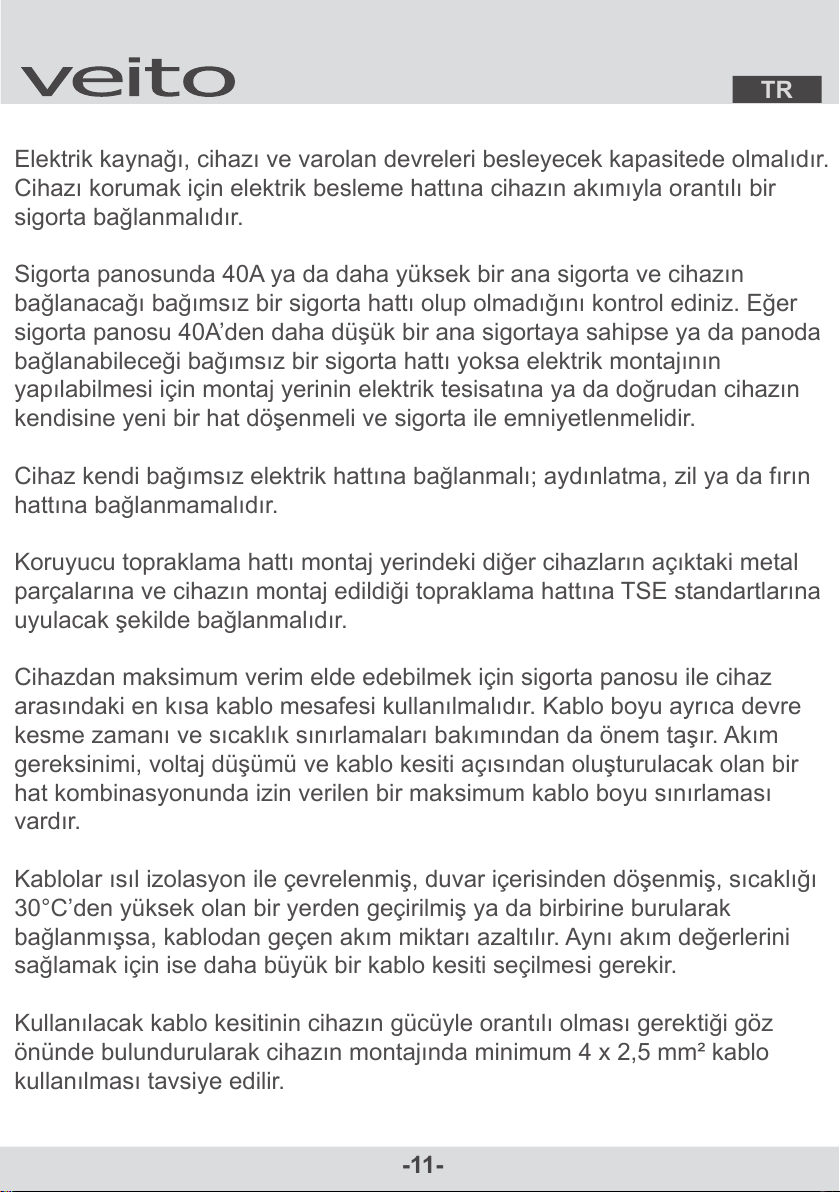

Elektrik kaynağı, cihazı ve varolan devreleri besleyecek kapasitede olmalıdır.
Cihazı korumak için elektrik besleme hattına cihazın akımıyla orantılı bir
sigorta bağlanmalıdır.
Sigorta panosunda 40A ya da daha yüksek bir ana sigorta ve cihazın
bağlanacağı bağımsız bir sigorta hattı olup olmadığını kontrol ediniz. Eğer
sigorta panosu 40A’den daha düşük bir ana sigortaya sahipse ya da panoda
bağlanabileceği bağımsız bir sigorta hattı yoksa elektrik montajının
yapılabilmesi için montaj yerinin elektrik tesisatına ya da doğrudan cihazın
kendisine yeni bir hat döşenmeli ve sigorta ile emniyetlenmelidir.
Cihaz kendi bağımsız elektrik hattına bağlanmalı; aydınlatma, zil ya da fırın
hattına bağlanmamalıdır.
Koruyucu topraklama hattı montaj yerindeki diğer cihazların açıktaki metal
parçalarına ve cihazın montaj edildiği topraklama hattına TSE standartlarına
uyulacak şekilde bağlanmalıdır.
Cihazdan maksimum verim elde edebilmek için sigorta panosu ile cihaz
arasındaki en kısa kablo mesafesi kullanılmalıdır. Kablo boyu ayrıca devre
kesme zamanı ve sıcaklık sınırlamaları bakımından da önem taşır. Akım
gereksinimi, voltaj düşümü ve kablo kesiti açısından oluşturulacak olan bir
hat kombinasyonunda izin verilen bir maksimum kablo boyu sınırlaması
vardır.
Kablolar ısıl izolasyon ile çevrelenmiş, duvar içerisinden döşenmiş, sıcaklığı
30°C’den yüksek olan bir yerden geçirilmiş ya da birbirine burularak
bağlanmışsa, kablodan geçen akım miktarı azaltılır. Aynı akım değerlerini
sağlamak için ise daha büyük bir kablo kesiti seçilmesi gerekir.
Kullanılacak kablo kesitinin cihazın gücüyle orantılı olması gerektiği göz
önünde bulundurularak cihazın montajında minimum 4 x 2,5 mm² kablo
kullanılması tavsiye edilir.

TR
-12-

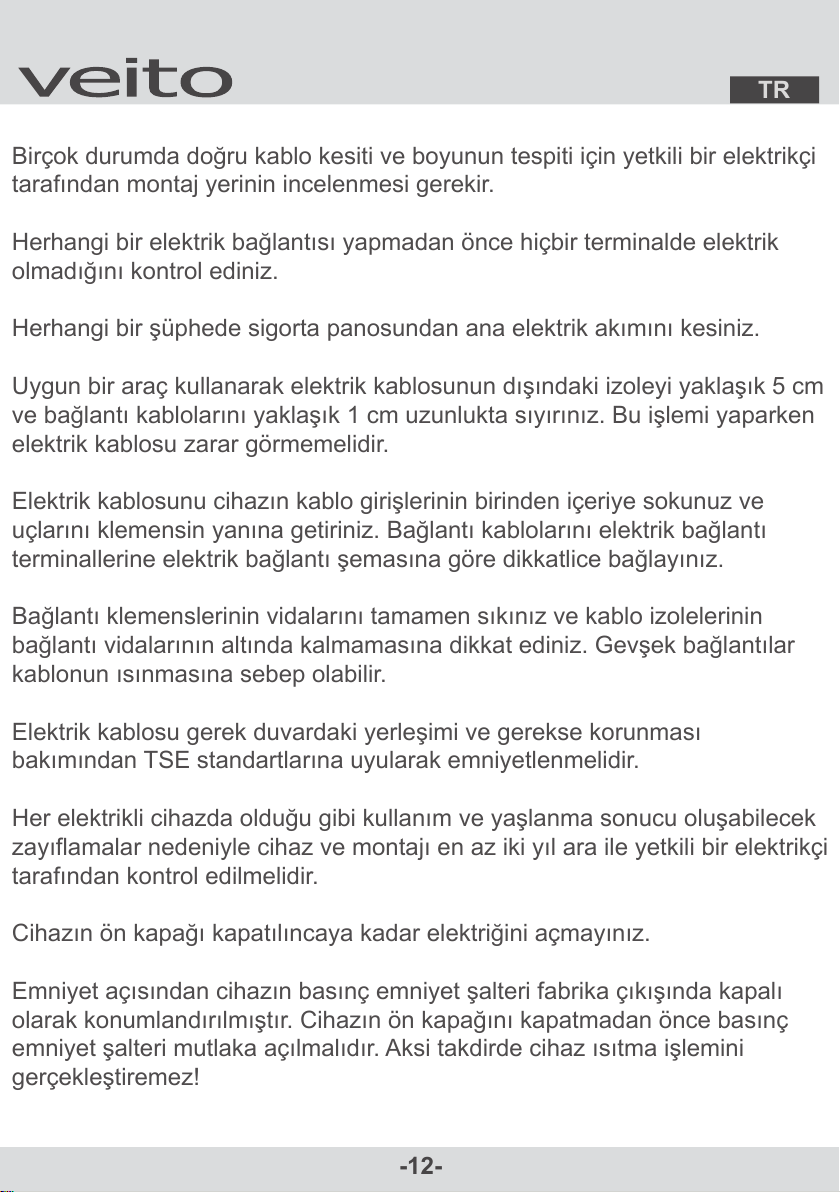

Birçok durumda doğru kablo kesiti ve boyunun tespiti için yetkili bir elektrikçi
tarafından montaj yerinin incelenmesi gerekir.
Herhangi bir elektrik bağlantısı yapmadan önce hiçbir terminalde elektrik
olmadığını kontrol ediniz.
Herhangi bir şüphede sigorta panosundan ana elektrik akımını kesiniz.
Uygun bir araç kullanarak elektrik kablosunun dışındaki izoleyi yaklaşık 5 cm
ve bağlantı kablolarını yaklaşık 1 cm uzunlukta sıyırınız. Bu işlemi yaparken
elektrik kablosu zarar görmemelidir.
Elektrik kablosunu cihazın kablo girişlerinin birinden içeriye sokunuz ve
uçlarını klemensin yanına getiriniz. Bağlantı kablolarını elektrik bağlantı
terminallerine elektrik bağlantı şemasına göre dikkatlice bağlayınız.
Bağlantı klemenslerinin vidalarını tamamen sıkınız ve kablo izolelerinin
bağlantı vidalarının altında kalmamasına dikkat ediniz. Gevşek bağlantılar
kablonun ısınmasına sebep olabilir.
Elektrik kablosu gerek duvardaki yerleşimi ve gerekse korunması
bakımından TSE standartlarına uyularak emniyetlenmelidir.
Her elektrikli cihazda olduğu gibi kullanım ve yaşlanma sonucu oluşabilecek
zayıflamalar nedeniyle cihaz ve montajı en az iki yıl ara ile yetkili bir elektrikçi
tarafından kontrol edilmelidir.
Cihazın ön kapağı kapatılıncaya kadar elektriğini açmayınız.
Emniyet açısından cihazın basınç emniyet şalteri fabrika çıkışında kapalı
olarak konumlandırılmıştır. Cihazın ön kapağını kapatmadan önce basınç
emniyet şalteri mutlaka açılmalıdır. Aksi takdirde cihaz ısıtma işlemini
gerçekleştiremez!

TR
-13-
Basınç Emniyet Şalterini Açma ve İlk Çalıştırma
Cihazın zarar görmesini engellemek için yapılması gereken ilk işlem, sıcak
su musluğunu açarak cihaz içinde olabilecek kalıntıları temizlemek ve ısıtma
elemanları çalışmaya başlamadan önce cihazı tamamen su ile doldurmaktır.
Bu işlem sırasında basınç şalteri kapalı konumda olmalıdır. Giriş suyu
vanasını açtıktan sonra sıcak su musluğunu açınız ve düzenli şekilde su
akışı oluncaya kadar bekleyiniz. Hava ve yabancı maddelerden arınmış
suyun düzgün akışı yaklaşık 1 dakika sonra sağlanacaktır. Sonra bütün
hava boşluklarının sistemden ve cihazdan tamamen temizlenmesi için sıcak
su musluğunu birkaç kez açıp kapatınız.
Cihazın elektriğini açmadan önce, yukarıdaki şekilde gösterildiği gibi basınç
emniyet şalterini açık konuma getirmelisiniz. Bu işlem için basınç emniyet
şalteri üzerinde yer alan açma anahtarını ok yönünde bastırarak sağa doğru
hareket ettiriniz. Şalter açık konuma geçtiğinde “tık” şeklinde bir ses gelecek
ve açma anahtarı sağ taraftaki konumunda kalacaktır.
Ön kapağı arka kapak üzerine yerleştiriniz. Kapak kenarlarındaki yatakların
arka kapak üzerindeki yuvalarına doğru şekilde oturduğundan emin olunuz.
Ön kapağı arka kapak üzerine yerleştirirken bir yandan da kapağın içerisine
bakarak sıcaklık ayar düğmesinin yerine oturduğunu ve hiçbir elektrik
kablosunun kapaklar arasına sıkışmadığını kontrol ediniz.

TR
-14-

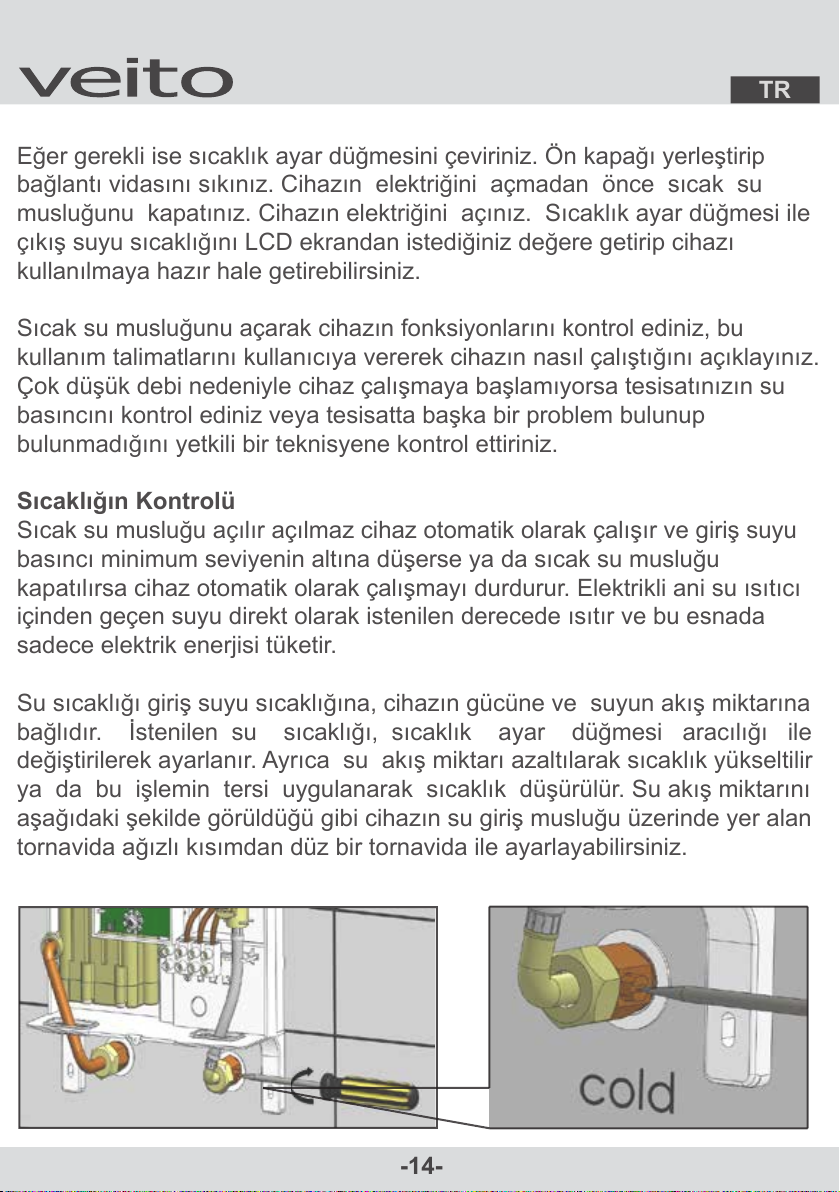

Eğer gerekli ise sıcaklık ayar düğmesini çeviriniz. Ön kapağı yerleştirip
bağlantı vidasını sıkınız. Cihazın elektriğini açmadan önce sıcak su
musluğunu kapatınız. Cihazın elektriğini açınız. Sıcaklık ayar düğmesi ile
çıkış suyu sıcaklığını LCD ekrandan istediğiniz değere getirip cihazı
kullanılmaya hazır hale getirebilirsiniz.
Sıcak su musluğunu açarak cihazın fonksiyonlarını kontrol ediniz, bu
kullanım talimatlarını kullanıcıya vererek cihazın nasıl çalıştığını açıklayınız.
Çok düşük debi nedeniyle cihaz çalışmaya başlamıyorsa tesisatınızın su
basıncını kontrol ediniz veya tesisatta başka bir problem bulunup
bulunmadığını yetkili bir teknisyene kontrol ettiriniz.
Sıcaklığın Kontrolü
Sıcak su musluğu açılır açılmaz cihaz otomatik olarak çalışır ve giriş suyu
basıncı minimum seviyenin altına düşerse ya da sıcak su musluğu
kapatılırsa cihaz otomatik olarak çalışmayı durdurur. Elektrikli ani su ısıtıcı
içinden geçen suyu direkt olarak istenilen derecede ısıtır ve bu esnada
sadece elektrik enerjisi tüketir.
Su sıcaklığı giriş suyu sıcaklığına, cihazın gücüne ve suyun akış miktarına
bağlıdır. İstenilen su sıcaklığı, sıcaklık ayar düğmesi aracılığı ile
değiştirilerek ayarlanır. Ayrıca su akış miktarı azaltılarak sıcaklık yükseltilir
ya da bu işlemin tersi uygulanarak sıcaklık düşürülür. Su akış miktarını
aşağıdaki şekilde görüldüğü gibi cihazın su giriş musluğu üzerinde yer alan
tornavida ağızlı kısımdan düz bir tornavida ile ayarlayabilirsiniz.

TR
-15-

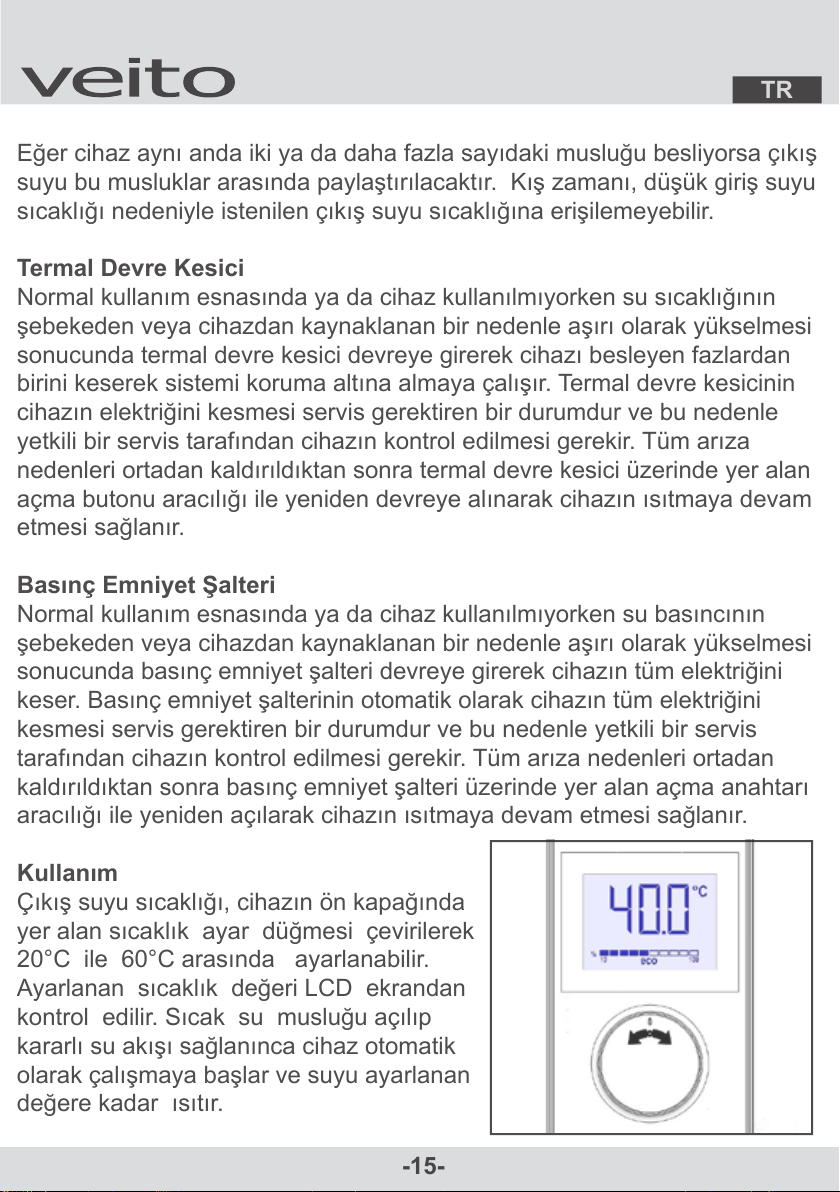

Eğer cihaz aynı anda iki ya da daha fazla sayıdaki musluğu besliyorsa çıkış
suyu bu musluklar arasında paylaştırılacaktır. Kış zamanı, düşük giriş suyu
sıcaklığı nedeniyle istenilen çıkış suyu sıcaklığına erişilemeyebilir.
Termal Devre Kesici
Normal kullanım esnasında ya da cihaz kullanılmıyorken su sıcaklığının
şebekeden veya cihazdan kaynaklanan bir nedenle aşırı olarak yükselmesi
sonucunda termal devre kesici devreye girerek cihazı besleyen fazlardan
birini keserek sistemi koruma altına almaya çalışır. Termal devre kesicinin
cihazın elektriğini kesmesi servis gerektiren bir durumdur ve bu nedenle
yetkili bir servis tarafından cihazın kontrol edilmesi gerekir. Tüm arıza
nedenleri ortadan kaldırıldıktan sonra termal devre kesici üzerinde yer alan
açma butonu aracılığı ile yeniden devreye alınarak cihazın ısıtmaya devam
etmesi sağlanır.
Basınç Emniyet Şalteri
Normal kullanım esnasında ya da cihaz kullanılmıyorken su basıncının
şebekeden veya cihazdan kaynaklanan bir nedenle aşırı olarak yükselmesi
sonucunda basınç emniyet şalteri devreye girerek cihazın tüm elektriğini
keser. Basınç emniyet şalterinin otomatik olarak cihazın tüm elektriğini
kesmesi servis gerektiren bir durumdur ve bu nedenle yetkili bir servis
tarafından cihazın kontrol edilmesi gerekir. Tüm arıza nedenleri ortadan
kaldırıldıktan sonra basınç emniyet şalteri üzerinde yer alan açma anahtarı
aracılığı ile yeniden açılarak cihazın ısıtmaya devam etmesi sağlanır.
Kullanım
Çıkış suyu sıcaklığı, cihazın ön kapağında
yer alan sıcaklık ayar düğmesi çevirilerek
20°C ile 60°C arasında ayarlanabilir.
Ayarlanan sıcaklık değeri LCD ekrandan
kontrol edilir. Sıcak su musluğu açılıp
kararlı su akışı sağlanınca cihaz otomatik
olarak çalışmaya başlar ve suyu ayarlanan
değere kadar ısıtır.

TR
-16-
Cihazın çalışması LCD ekran üzerinde
yer alan anlık güç göstergesi aracılığı ile
takip edilebilir. Cihaz istenilen çıkış suyu
sıcaklığına göre ihtiyaç duyulan enerji
miktarını otomatik olarak ayarlar ve bu
esnada harcanan enerji miktarı (%10 ile
%100) arasında cihazın LCD ekranından
takip edilebilir. Anlık güç göstergesinin
hemen altında yer alan “eco” göstergesi
harcanan enerji miktarı %60’ın altında iken yanık kalır. “eco” göstergesi
cihazın anlık olarak harcadığı enerji miktarına göre ekonomik bir şekilde
ısıtma işlemini gerçekleştirdiğini ifade eder. %60 ve üzerindeki anlık güç
değerlerinde “eco” göstergesi söner ve bu durum cihazın daha fazla enerji
harcayarak ısıtma işlemini gerçekleştirdiğini ifade eder. Cihazı ekonomik
bir şekilde kullanmak için istenilen su sıcaklığı ve su miktarının gereğinden
fazla olmamasına özen gösteriniz.
Ekranda görülen istenilen su sıcaklığı değeri cihazın içerisinde algılanan
sıcaklığı ifade eder. Kullanım amaçlı musluklardan çıkan su sıcaklığı
tesisatta yer alan borulardaki ısı kayıplarından dolayı değişkenlik gösterir
ve istenenden daha düşük olabilir.
Güneş Enerji Sistemleri ile Birlikte Kullanım
BLUE S üç fazlı elektronik ani su ısıtıcısı güneş enerji sistemlerinde olduğu
gibi önceden ısıtılmış su ile çalıştırılabilir. Eğer cihazın giriş suyu sıcaklığı
30°C’yi geçerse bu esnada LCD ekran
üzerinde yer alan güneş simgesi yanar.
Bu durum cihaza önceden ısıtılmış su
girişi olduğunun ve cihazın da istenilen
sıcaklık değerine yetecek kadar enerji
harcadığını ifade eder. Güneş enerji
sistemleri ile birlikte kullanım esnasında
dikkat edilmesi gereken nokta giriş suyu
sıcaklığının 55°C’yi geçmemesidir.

TR
-17-
Cihaz giriş suyu sıcaklığının 55°C’yi geçmemesi için güneş enerji sisteminin
çıkışında ya da cihaz girişinde uygun bir noktada piyasadan kolaylıkla temin
edilebilecek olan “termostatik karışım vanası” kullanılabilir.
Hata Kodları
Bazı durumlarda yandaki şekilde de
görüldüğü gibi cihaz, LCD ekran
üzerinde bir hata kodu (E02’den E06’ya
kadar) vererek çalışmasını durdurur. Bu
durum cihazın bir arıza nedeniyle ısıtma
işlemini durdurduğunu ifade eder. Lütfen
kılavuzda yer alan “Problem Tespiti ve
Servis” bölümünde yer alan talimatlara
göre hatayı sona erdirmeye çalışın. Böylece gereksiz yere servis
masraflarından kurtulmuş olursunuz. Hata durumu ortadan kalktığında
LCD ekran üzerindeki hata kodu otomatik olarak silinir ve cihaz ısıtma
işlemine kaldığı yerden devam eder.
Temizlik ve Bakım
Cihazı temizlerken güçlü aşındırıcılar ya da eritici sıvılar kullanmayınız. Bu
maddeler plastik bağlantılara zarar verebilir. Cihazın kendisi yumuşak bir
bez kullanılarak ılık su ile temizlenebilir.
Cihazın temizliğine başlanmadan önce sigortasının kapatılarak elektriğinin
kesilmesi tavsiye edilir. Bu işlem cihazın temizlik sırasında yanlışlıkla
açılmasını engeller.
Kullanılan suyun kirlilik oranı ve içindeki kireç miktarı temizlik periyodunu
belirler. Örneğin cihaz kirlilik oranı yüksek olan suda her gün kullanılıyorsa
temizleme işlemi en az haftada bir kez yapılmalıdır.
Daima düzgün ve güvenli çalıştığından emin olmak için cihazın kendisi,
elektrik ve su tesisatı en az iki yıl ara ile yetkili bir teknisyen tarafından
kontrol edilmelidir.

TR
-18-
Giriş suyu süzgecinin temizlenmesi
Giriş suyu süzgeci cihazın su girişi içerisine yerleştirilmiştir ve sadece
tıkanarak cihazın çalışmasını etkilediğinde değil düzenli aralıklarla kontrol
edilmeli ve temizlenmelidir ya da yenisi ile değiştirilmelidir.
Temizleme işlemi için giriş suyunu kapatınız.
Cihazın ön kapağını sökün ve su giriş parçası üzerinde yer alan tapayı
sökme yönünde çevirerek açın. Şimdi yuvada yer alan giriş suyu süzgecine
ulaşabilirsiniz. Giriş suyu süzgecini yerinden çıkarın. Giriş suyu süzgeci
temizlenebilir ya da yenisi ile değiştirilebilir.
Temizleme işlemini yaparken giriş suyu süzgecine zarar verebilecek kesici
ve delici araçlar kullanmayınız. Eski bir diş fırçası ya da benzeri bir araç
kullanmanız tavsiye edilir. Giriş suyu süzgecini tekrardan su giriş parçasının
içerisine yerleştiriniz ve tapayı yerine çevirerek takınız.
Su vanasını açtıktan sonra sıcak su musluğunu açınız ve düzenli şekilde su
akışı oluncaya kadar bekleyiniz.
Sonra oluşabilecek hava boşluklarını bütün sistemden ve cihazdan
temizlemek için sıcak su musluğunu birkaç kez açıp kapatınız.

TR
-19-

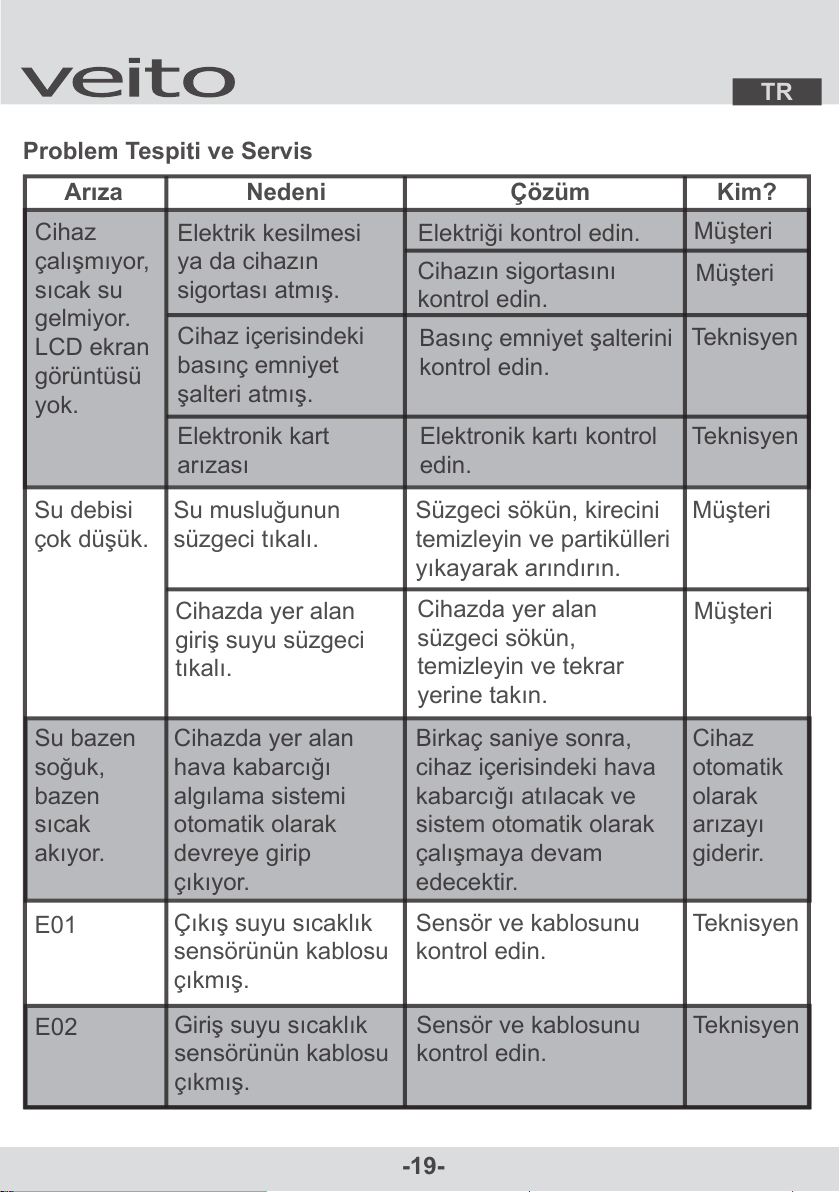

Problem Tespiti ve Servis
Arıza
Nedeni
Çözüm
Kim?
Cihaz
çalışmıyor,
sıcak su
gelmiyor.
LCD ekran
görüntüsü
yok.
Cihaz içerisindeki
basınç emniyet
şalteri atmış.
Elektrik kesilmesi
ya da cihazın
sigortası atmış.
Basınç emniyet şalterini
kontrol edin.
Teknisyen
Elektriği kontrol edin.
Müşteri
Su debisi
çok düşük.
Su musluğunun
süzgeci tıkalı.
Süzgeci sökün, kirecini
temizleyin ve partikülleri
yıkayarak arındırın.
Müşteri
Elektronik kart
arızası
Elektronik kartı kontrol
edin.
Teknisyen
Cihazda yer alan
giriş suyu süzgeci
tıkalı.
Cihazda yer alan
süzgeci sökün,
temizleyin ve tekrar
yerine takın.
Müşteri
Cihazın sigortasını
kontrol edin.
Müşteri
Su bazen
soğuk,
bazen
sıcak
akıyor.
Cihazda yer alan
hava kabarcığı
algılama sistemi
otomatik olarak
devreye girip
çıkıyor.
Birkaç saniye sonra,
cihaz içerisindeki hava
kabarcığı atılacak ve
sistem otomatik olarak
çalışmaya devam
edecektir.
Cihaz
otomatik
olarak
arızayı
giderir.
E01
Çıkış suyu sıcaklık
sensörünün kablosu
çıkmış.
Sensör ve kablosunu
kontrol edin.
Teknisyen
E02
Giriş suyu sıcaklık
sensörünün kablosu
çıkmış.
Sensör ve kablosunu
kontrol edin.
Teknisyen

Müşteri için
Lütfen güvenlik uyarılarını okuyun ve dikkate alın. Asla cihazı dona maruz
bırakmayın. Müşteri hizmetlerini aradığınızda, lütfen cihazın bilgi etiketinde
yer alan ve B21 ile başlayan seri numaralarını müşteri temsilcimize
bildiriniz. Bu etiketi ani su ısıtıcısının ön tarafındaki açılabilir kapağın
içerisinde bulabilirsiniz.
TR
-20-

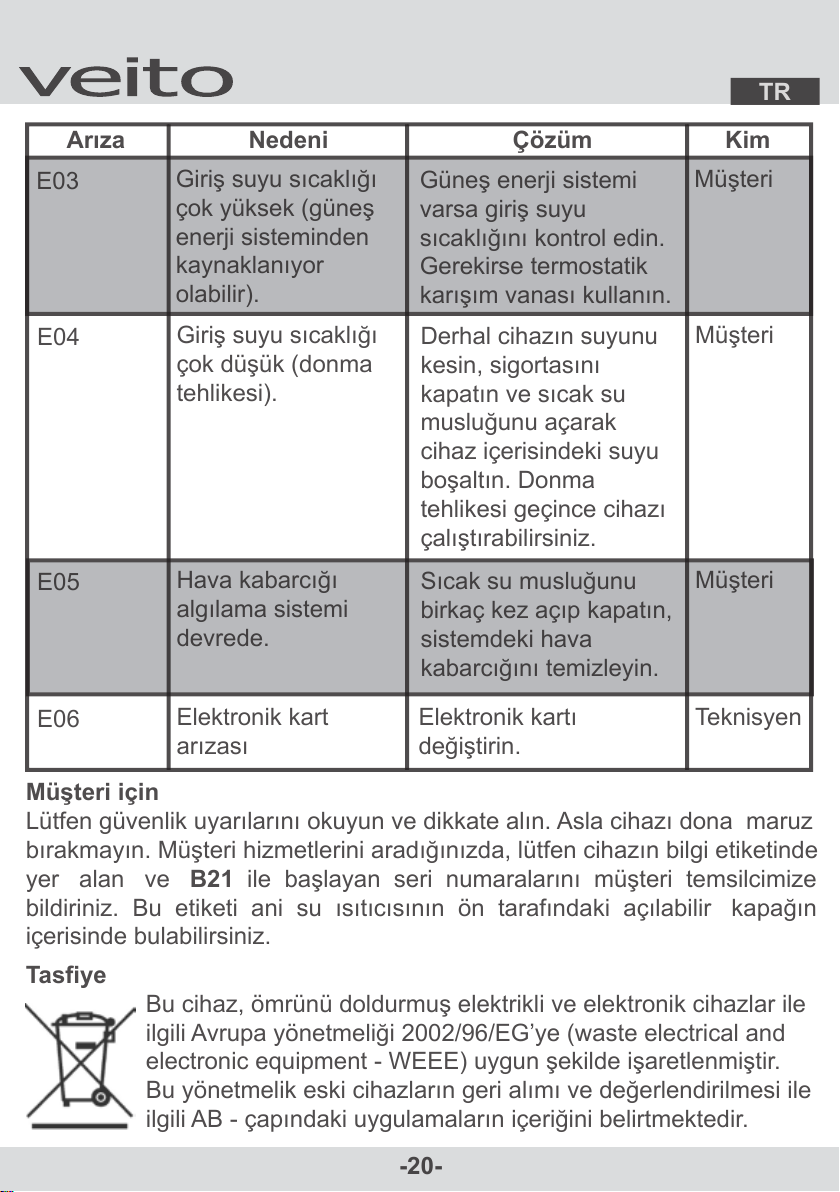

Arıza
Nedeni
Çözüm
Kim
E06
Elektronik kart
arızası
Elektronik kartı
değiştirin.
Teknisyen
E03
Giriş suyu sıcaklığı
çok yüksek (güneş
enerji sisteminden
kaynaklanıyor
olabilir).
Müşteri
Güneş enerji sistemi
varsa giriş suyu
sıcaklığını kontrol edin.
Gerekirse termostatik
karışım vanası kullanın.
E04
Giriş suyu sıcaklığı
çok düşük (donma
tehlikesi).
Müşteri
Derhal cihazın suyunu
kesin, sigortasını
kapatın ve sıcak su
musluğunu açarak
cihaz içerisindeki suyu
boşaltın. Donma
tehlikesi geçince cihazı
çalıştırabilirsiniz.
E05
Hava kabarcığı
algılama sistemi
devrede.
Müşteri
Sıcak su musluğunu
birkaç kez açıp kapatın,
sistemdeki hava
kabarcığını temizleyin.
Tasfiye
Bu cihaz, ömrünü doldurmuş elektrikli ve elektronik cihazlar ile
ilgili Avrupa yönetmeliği 2002/96/EG’ye (waste electrical and
electronic equipment - WEEE) uygun şekilde işaretlenmiştir.
Bu yönetmelik eski cihazların geri alımı ve değerlendirilmesi ile
ilgili AB - çapındaki uygulamaların içeriğini belirtmektedir.
