Velleman VM120 User manual

VM120
12V light effect generator 3
12V tien kanaals lichteffect generator 12
10-Kanal-Lichteffektgenerator, 12V 30
Generador de efectos luminosos de 10 canales, 12V 39
12V LIGHT EFFECT GENERATOR
Générateur d’effets lumineux à 10 canaux, 12V 21

3
Thank you for purchasing this module. Please read the instructions carefully to ensure correct and safe use of this device.
WARRANTY
This product is guaranteed against defects in components and construction from the moment it is purchased and for a period of ONE YEAR starting from the
date of sale. This guarantee is only valid if the unit is submitted together with the original purchase invoice. VELLEMAN components Ltd limits its responsibi-
lity to the reparation of defects or, as VELLEMAN components Ltd deems necessary, to the replacement or reparation of defective components. Costs and
risks connected to the transport, removal or placement of the product, or any other costs directly or indirectly connected to the repair, will not be reimbursed by
VELLEMAN components Ltd. VELLEMAN components Ltd will not be held responsible for any damages caused by the malfunctioning of a unit.
CONTENTS :
FEATURES & SPECIFICATIONS......................................................................................................................................................... 4
OPTIONS .............................................................................................................................................................................................. 5
CONNECTION....................................................................................................................................................................................... 6
LIGHT EFFECTS .................................................................................................................................................................................. 8
SAFETY & WARNING INSTRUCTIONS............................................................................................................................................ 11
Warnings and contents
READ THE OPERATING AND MAINTENANCE INSTRUCTIONS IN
THIS USER’S GUIDE CAREFULLY.

4
Specifications & features
SPECIFICATIONS & FEATURES
FEATURES
 Ten, 12V/400mA outputs
 To control cold-cathode fluorescent lamps (using FLPS adapter), light bulbs, LED’s and “solid state” relays, ...
 For use as advertisement lighting, party lights, disco, eye-catcher, ...
 Ten pre-programmed light patterns selectable with a push button.
 The number of used channels is adjustable.
 Non volatile memory for last used light effect
 Adjustable speed
 LED indication for every output.
 12V operation possible for use in cars.
SPECIFICATIONS
 Power supply : 12V DC
 Outputs : 12V DC/400mA per channel (Total : max 4A)
 Dimensions : 140 x 100 x 27mm / 5,5 x 3,9 x 1,1”

5

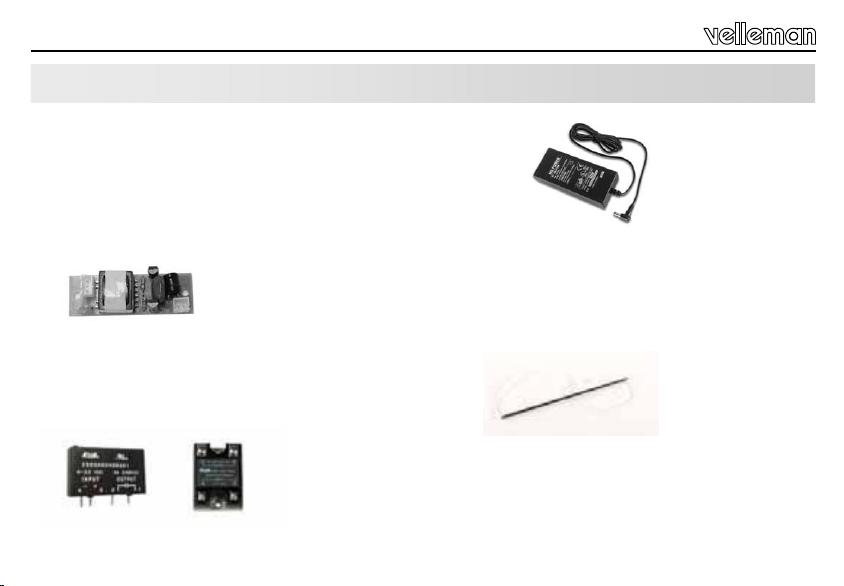

 Supply adaptor 12V output 5.5A: PSS1255
 Cut off the connector, determine the adapter's polarity and connect the
adapter to the module. RESPECT THE POLARITY!!!
 Power supply for cold-cathode fluorescent lamps : FLPS (300mm) or FLPS1 (100mm)
 Cold-cathode fluorescent lamps : FL(xx) – (100 or 300mm)
 SOLID-STATE relays VR25SS1A or VR3SS1A to drive mains voltage lamps
Options
VR25SS1AVR3SS1A
OPTIONS

6

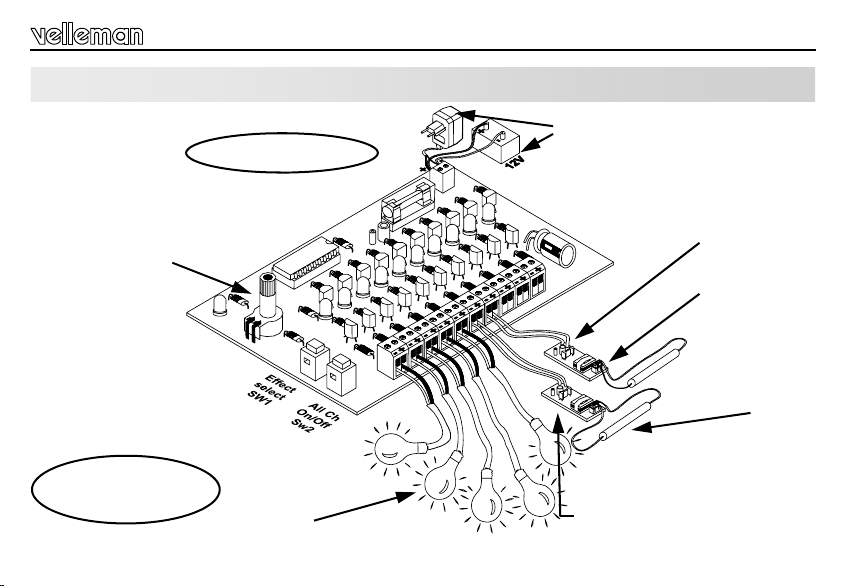

Connection
OR !
12VDC / max 4A
12VDC/400mA per
channel
HIGH
VOLTAGE!
12VINPUT
Cold-cathode
fluorescent lamps
Inverter FLPS
12V bulb
400mA max.
CONNECTION
Speedadjust

7
Connection
Connect this module according to the connection diagram:
Connect a 12V DC power supply to the – 12 + connections. Respect the polarity! When polarity is reversed, the fuse will
blow.
Up to 10 loads can be connected to the outputs. These can be small lamps, relays or cold-cathode fluorescent lamps. The
current in each separate channel cannot surpass 400mA. Respect the polarity!
When a correct power supply is connected, LED LD1 will light up. All 10 red LEDs will already display a light effect .
 Be careful when connecting the cold cathode fluorescent lamps: the ‘FLPS1’ power supply module generates a
life-threatening voltage over the lamp connectors, which may cause electroshocks.
Settings:
Before switching on the module, set the jumper to indicate how many lamps are connected.
For example : to make a 4-channel running light, set the jumper to ‘4 CH’.
If the module is powered on without the jumper, the 10 channels will flash simultaneously ; this way the module can be used
as a 10-channel flashing light with adjustable speed.

8
Choosing light effects :
The SW1 ‘Effect select’ pushbutton switch allows you to choose between ten programs. Keep SW1 pressed to see the se-
lected effect – the LED corresponding to that effect will light up. The effect starts when you release SW1. Press SW1 briefly
to select the next effect.
SW2 allows you to (de)activate all channels at once. Press SW1 to restart the selected light effect.
The speed of the light effect can be adjusted with RV1.
The last selected effect is saved in the internal memory in case of a power failure.
Select a random light effect:
Keep SW2 pressed during power-up (the other light effects will not work!).
HINTS:
• In case of an overload or a short circuit on one of the outputs, the control transistor of that channel (T1...T10) will be
damaged. Replace it by a transistor of the same type (BC640).
• Velleman cannot be held responsible and all warranty becomes void in case of user modifications to the module.
• A blown fuse always has to be replaced by a fuse of the same type (4A – FAST) to avoid fire hazard.

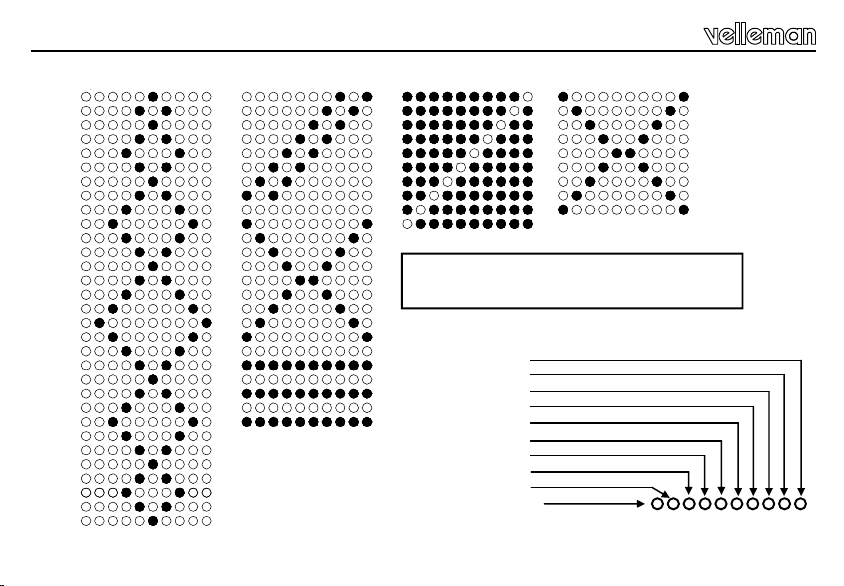

LIGHT EFFECTS
Light effects

9
L
L
L
L
L
Light effect 1 Light effect 2 Light effect 3 Light effect 4 Light effect 5
LED 1 / CHANNEL 1
LED 2 / CHANNEL 2
LED 3 / CHANNEL 3
LED 4 / CHANNEL 4
LED 5 / CHANNEL 5
LED 6 / CHANNEL 6
LED 7 / CHANNEL 7
LED 8 / CHANNEL 8
LED 9 / CHANNEL 9
LED 10 / CHANNEL 10
Light effects

10
L
L
LED 1 / CHANNEL 1
LED 2 / CHANNEL 2
LED 3 / CHANNEL 3
LED 4 / CHANNEL 4
LED 5 / CHANNEL 5
LED 6 / CHANNEL 6
LED 7 / CHANNEL 7
LED 8 / CHANNEL 8
LED 9 / CHANNEL 9
LED 10 / CHANNEL 10
Light effect 6 Light effect 7 Light effect 8 Light effect 9
Light effects
 Light effect 10 is a sequence of light effects 1
to 9, each played 5 times.

11
All repairs should be executed by qualified technicians.
Avoid the installation of the module in locations with standing or running water or excessive humidity. Indoor use only !
SAFETY INSTRUCTIONS
 Handle the module gently and carefully. Dropping it can damage the circuit board.
 Never exceed the protection limit values indicated in the specifications.
 As safety requirement vary, please check with your local authorities.
 Keep the device away from children.
 Facilitate the operation of the device by familiarising yourself with its adjustments and indications.
 Velleman modules are not suitable for use or as part of life support systems, or systems that might create hazardous situations of kind.
WARNINGS
Repair under warranty is only possible with date and proof of purchase.
Safety & warning instructions

12
Hartelijk dank voor de aanschaf van deze module. Lees de gebruiksaanwijzing aandachtig, zodat u het apparaat op de juiste
manier gebruikt.
WAARBORG
Dit produkt is gewaarborgd wat betreft gebreken in materialen en vakmanschap op het ogenblik van de aankoop en dit gedurende een periode van EEN JAAR
vanaf de aankoop. De waarborg geldt enkel indien het produkt voorgelegd wordt samen met het origineel aankoop bewijs. De verplichtingen van
VELLEMAN COMPONENTS N.V. beperken zich tot het herstellen van defecten of, naar vrije keuze van VELLEMAN COMPONENTS N.V., tot het vervangen
of herstellen van defecte onderdelen. Kosten en risico’s van transport; het wegnemen en terugplaatsen van het produkt, evenals om het even welke andere
kosten die rechtstreeks of onrechtstreeks verband houden met de herstelling, worden niet door VELLEMAN COMPONENTS N.V. vergoed. VELLEMAN
COMPONENTS N.V. is niet verantwoordelijk voor schade van gelijk welke aard, veroorzaakt door het falen van een product.
CONTENTS
KENMERKEN & SPECIFICATIES...................................................................................................................................................... 13
OPTIE‘S ............................................................................................................................................................................................... 14
AANSLUITING..................................................................................................................................................................................... 15
LICHT EFFECTEN .............................................................................................................................................................................. 17
VEILIIGHEIDSAANWIJZINGEN EN WAARSCHUWINGEN ............................................................................................................. 20
Waarschuwingen en inhoud
LEES DE GEBRUIKS - EN ONDERHOUDSAANWIJZINGEN VAN DE
HANDLEIDING ZORGVULDIG DOOR.

13
Eigenschappen en technische gegevens
EIGENSCHAPPEN & TECHNISCHE GEGEVENS
EIGENSCHAPPEN
 Tien 12V / 400mA uitgangen.
 Voor het aansturen van koude kathode fluo lampen (via een FLPS adapter), gloeilampjes, LEDs, “solid state”-relais.…
 Voor gebruik bij lichtreclames, feestverlichting, in discotheken, als aandachttrekker...
 10 voorgeprogrammeerde lichtpatronen, selecteerbaar d.m.v. een drukknop.
 Het laatst gebruikte lichteffect wordt bewaard in een niet-vluchtig geheugen.
 Het aantal gebruikte kanalen is instelbaar.
 Regelbare snelheid.
 Controle LED per uitgang.
 Gebruik in de wagen mogelijk (12V).
TECHNISCHE GEGEVENS
 Voedingsspanning: 12Vdc.
 Uitgangen: 12Vdc / 400mA per kanaal (totaal max. 4A).
 Afmetingen print: 140 x 100 x 27 mm. (5,5” x 3,9” x 1,1”).

14
 Adapter 12V uitgang 5.5A: PSS1255
 Knip de connector af, bepaal de polariteit van de adapter en
verbind de adapter met de module. LET OP DE POLARITEIT!!
 Voeding voor koude kathode fluo lampen: FLPS (300mm) of FLPS1 (100mm)
 kathode fluo lampen: FL(xx) – (100 or 300mm)
 SOLID-STATE vermogenrelais VR25SS1A of VR3SS1A voor het aansturen van
zware belastingen.
Optie’s
VR25SS1AVR3SS1A
OPTIE’S

15
Aanlsuiting
12VDC / max 4A
12VDC/400mA per
kanaal
OF !
HOOG SPANNING!
12VINGANG
Koude-kathode
fluo lampen
Voedingsmodule voor koude-kathode
fluo lampen
lamp 12V
400mA max.
AANSLUITING
Snelheidsregelingvan
hetlooplicht

16
Aansluiting
Sluit deze module aan volgens het aansluitschema:
Sluit een 12V gelijkspanning aan op de punten – 12 +. Let hierbij op de polariteit (bvb. autobatterij). Wanneer de polariteit
wordt omgekeerd, zal de zekering smelten.
Op de uitgangen kunnen tot 10 verschillende belastingen worden aangesloten. Dit kunnen kleine lampjes, relais of koude
kathode fluo lampen zijn. De stroom in elk kanaal afzonderlijk mag de 400mA niet overschrijden. Let goed op de polariteit!
Wanneer een correcte voedingsspanning wordt aangelegd, zal LED LD1 oplichten. Alle 10 rode LEDs zullen nu een
bepaald lichteffect reeds weergeven.
 Wees voorzichtig wanneer u koude kathode fluo lampen aansluit: de voedingsmodule ‘FLPS1’ genereert een
levens-gevaarlijke spanning langs de kant van de lampen: er is gevaar voor elektroshocks.
Instellingen:
Voor de module wordt ingeschakeld, moet het aantal lampen worden ingesteld. Dit kan door het losse brugje te verplaatsen.
Vb: Om een looplicht van 4 kanalen te maken, dient het brugje op ‘4 CH’ te worden geplaatst.
Als de module zonder brugje onder spanning wordt gezet, zullen de 10 kanalen samen ‘knipperen’ ; zo kan de module als
10-kanaals knipperlicht met regelbare snelheid worden gebruikt.

17
Lichteffect kiezen:
Met de drukknop SW1 ‘Effect select’ kunt u kiezen uit tien programma’s.
Hou SW1 ingedrukt om te zien welk effect momenteel is geselecteerd, de LED van dat effect licht op. Het lichteffect start
wanneer u SW1 loslaat. Druk kort op SW1 om het volgende effect te selecteren.
Met SW2 kunt u alle kanalen gelijktijdig in- of uitschakelen. Druk toets SW1 in om het gekozen lichteffect te herstarten.
U kunt de snelheid van het lichteffect regelen met RV1.
Het laatst geselecteerde effect wordt in het geheugen bewaard indien de voedingsspanning wegvalt.
Willekeurig lichteffect selecteren:
Hou drukknop SW2 ingedrukt tijdens het aansluiten van de voedingsspanning (De andere lichteffecten zullen niet werken!).
TIPS:
• Bij overbelasting en/of kortsluiting van één van de uitgangen zal de stuurtransistor van dat kanaal (T1...T10) stuk gaan.
Vervang deze dan door hetzelfde type (BC640).
• Velleman is niet aansprakelijk en alle garantie op de module vervalt in geval van wijzigingen die de gebruiker aanbrengt
aan de module.
• Een gesmolten zekering moet steeds vervangen worden door hetzelfde type (4A – SNEL) om brandgevaar te
voorkomen.
LICHT EFFECTEN
Licht effecten

18
L
L
L
L
L
Licht effect 1 Licht effect 2 Licht effect 3 Licht effect 4 Licht effect 5
LED 1 / KANAAL 1
LED 2 / KANAAL 2
LED 3 / KANAAL 3
LED 4 / KANAAL 4
LED 5 / KANAAL 5
LED 6 / KANAAL 6
LED 7 / KANAAL 7
LED 8 / KANAAL 8
LED 9 / KANAAL 9
LED 10 / KANAAL 10
Licht effecten

19
L
L
LED 1 / KANAAL 1
LED 2 / KANAAL 2
LED 3 / KANAAL 3
LED 4 / KANAAL 4
LED 5 / KANAAL 5
LED 6 / KANAAL 6
LED 7 / KANAAL 7
LED 8 / KANAAL 8
LED 9 / KANAAL 9
LED 10 / KANAAL 10
Licht effect 6 Licht effect 7 Licht effect 8 Licht effect 9
Licht effecten
 Lichteffect 10 is een opeenvolging van de
lichteffekten 1 tot 9, die elk 5x worden
afgespeeld.

20
Veiligheidsaanwijzingen en waarschuwingen
Reparaties mogen uitsluitend uitgevoerd worden door vakkundige personen.
Installeer de module niet op plaatsen met staand of stromend water of in ruimtes met een te hoge vochtigheidsgraad.
Binnengebruik enkel!
VEILIGHEIDSAANWIJZINGEN
 Vermijd een ruwe behandeling. Stoten of laten vallen kunnen ernstige schade aanbrengen.
 Overschrijdt nooit de opgegeven veiligheidswaarden in de specificaties.
 Vermits de veiligheid vereisten verschillen van plaats tot plaats, dient U ervoor te zorgen dat Uw montage voldoet aan de plaatselijke geldende vereisten.
 Houdt vooral kinderen uit de buurt van het toestel dit ter veiligheid van hun zelf.
 Zorgt ervoor dat u met alle bedieningselementen vertrouwd raakt, wanneer U met het toestel zal werken.
 Velleman modules zijn niet geschikt voor gebruik in of als gedeelte van systemen welke levensfuncties in stand houden of systemen welke
gevaarlijke situaties van gelijk welke aard kunnen veroorzaken.
WAARSCHUWING
Herstelling onder garantie is enkel mogelijk met aankoopbewijs.
