Viabizzuno roy parete Instruction Manual

istruzioni di montaggio
installing instructions
instructions de montage
instrucciones de montaje
Viabizzuno
progettiamo la luce
roy parete
america

2
IT
EN
FR
ES
Viabizzuno si riserva il diritto di apportare ai propri
modelli, senza nessun preavviso, qualsiasi
modifica ritenga opportuna. le nostre idee e i
nostri apparecchi sono depositati e coperti da
brevetti internazionali. uomo avvisato, mezzo
salvato.
Viabizzuno reserves the right to introduce any
changes to its own models, without prior notice.
our ideas and our lighting fittings are registered
and covered by international patents. forewar-
ned is forearmed.
Viabizzuno se réserve le droit d’apporter une
quelconque modification aux produits sans
préavis. nos ideés et nos corps d’illumination
sont déposés et couverts de brevets internationa-
les. un homme averti en vaut deux.
Viabizzuno se reserva el derecho de aportar a sus
modelos, sin ningùn preavviso, cualquier
modificación que considere oportuna. nuestros
diseños y nuestros aparatos están todos
provistos y cubiertos por patentes internaciona-
les. el que avisa no es traidor.

3
IT garanzia
EN warranty
garantieFR
ES garantía
IT
EN
FR
ES
la presente garanzia è valida 24 mesi se timbrata e datata
dal rivenditore autorizzato Viabizzuno. il periodo di garanzia
è di 2 anni a partire dalla data della timbratura e decade
in caso di uso improprio, manomissione o cancellatura
della data, perdita o illeggibilità del presente libretto di
istruzioni.
the warranty covers 24 months if stamped and dated by the
authorised Viabizzuno dealer.
the 24 months warranty shall no apply in case of wrong
use, altered or deleted date, or if this instructions booklet
gets lost or becomes unreadable.
la durée de la garantie est de 24 mois si elle estmarquée
par le distributer autorisé Viabizzuno. la garantie est valable
2 ans depuis le jour où elle a été marquée et échoit en cas
d’usage impropre, alteration ou effacement de la date, e si
le carnet d’instructions est perdu ou est indéchiffrable.
esta garantìa es valida por 24 meses sòlo si està datada y
sellada por el revendedor autorizado Viabizzuno. el período
de garantía es de 2 años a partir de la fecha del sello, y
decae en caso de empleo impropio, alteración o borrado
de la fecha, pérdida o ilegibilidad del presente manual de
instrucciones.
GDR-240515-114516

4
AVVERTENZE: all’atto dell’installazione, ed ogni volta
che si interviene sulla lampada, assicurarsi che sia stata
tolta la tensione di alimentazione. le operazioni di
installazione e collegamento alla rete elettrica devono
essere effettuate esclusivamente da personale qualificato.
WARNING: when installing fixture and during upkeep
take care that the mains voltage is switched off. the
operations of installation and connection to power mains
should be done by skilled personnel only.
AVVERTISSEMENTS: lors de l’installation et à chaque
fois que l’on fait un entretien sur la lampe, s’assurer que la
tension d’alimentation ait été coupée. les opérations
d’installation et de branchement au réseau électrique
doivent être effectuées par un personnel qualifié.
ADVERTENCIA: durante la instalación, y cada ve que se
interviene sobre la lámpara, asegurarse que la
alimentación haya sido desconectada. las operaciones de
instalación y conexión a la red eléctrica tienen que ser
efectuadas exclusivamente por personal cualificado.
ATTENZIONE: la sicurezza dell’apparecchio è garantita
solo rispettando queste istruzioni sia in fase di installazione
che di impiego.
WARNING: fitting safety is only guaranteed if the
following instructionsare strictly observed both during
installation and use.
ATTENTION: la sécurité de l’appareil n’est assurée que
lorsque les consignes portées sont respectées, tant lors de
l’installation que durant l’utilisation de l’appareil.
ATENCIÓN: la seguridad del aparato está garantizada
sólo si se respetan estas instrucciones durante la fase de
instalación y de empleo.
IT
EN
FR
ES
IT
EN
FR
ES

5

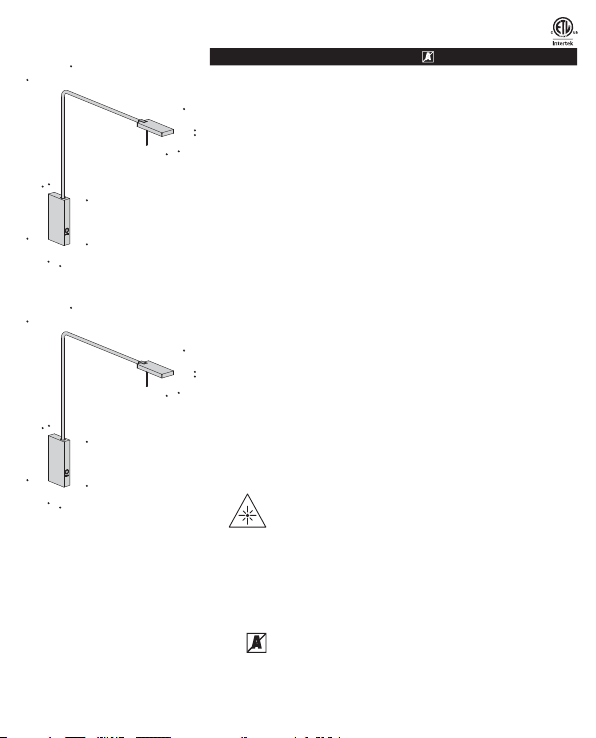

A6.577.01.U nero royal led 3000K 6W
A6.577.03.U ottone brunito
copper bronze
led 3000K 6W
luce diffusa
diffused light
luce spot
spot light
A6.577.11.U nero royal led 3000K 3W 18°
A6.577.13.U ottone brunito
copper bronze
led 3000K 3W 18°
roy parete 24Vdc
4.7”
1.6”
2.4”
0.8”
0.4”
16”
16.1”
4.7”
1.6”
2.4”
0.8”
0.4”
16”
16.1”
IT alimentatore escluso.
EN control gear not included.
FR sans platine d’alimentation.
ES alimentador excluido.
IT ATTENZIONE: non guardare mai direttamente la
sorgente luminosa senza copertura diffondente.
EN ATTENZION: never look straight at the light source
without the diffusing cover.
FR ATTENTION: ne jamais regarder directemetn la
source lumineuse sans coverture répadante.
ES ATTENCIÓN: nunca mirar directamente la fuente
luminiosa sin cubierta de diffusión.

6
1
2

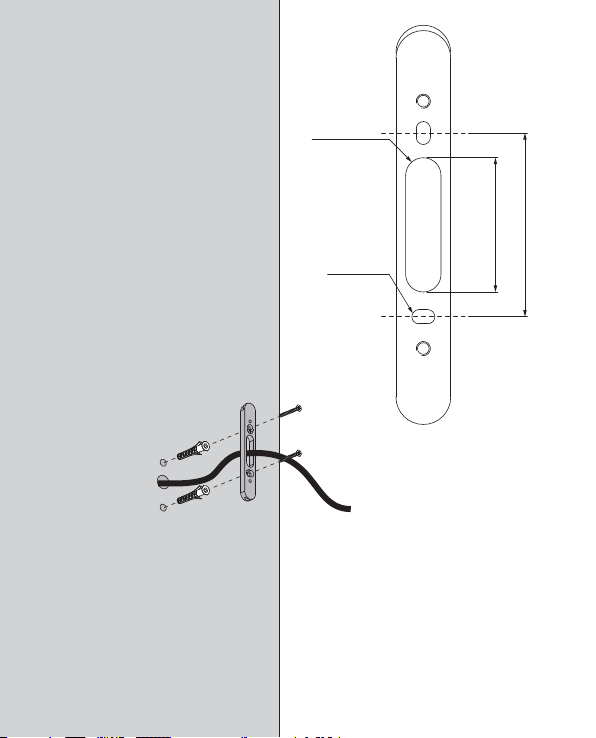

1.

7
24Vdc
Ø10/0.39”
Ø4/0.16”
52/2.05”
38/1.5”
2.

24Vdc
A
8

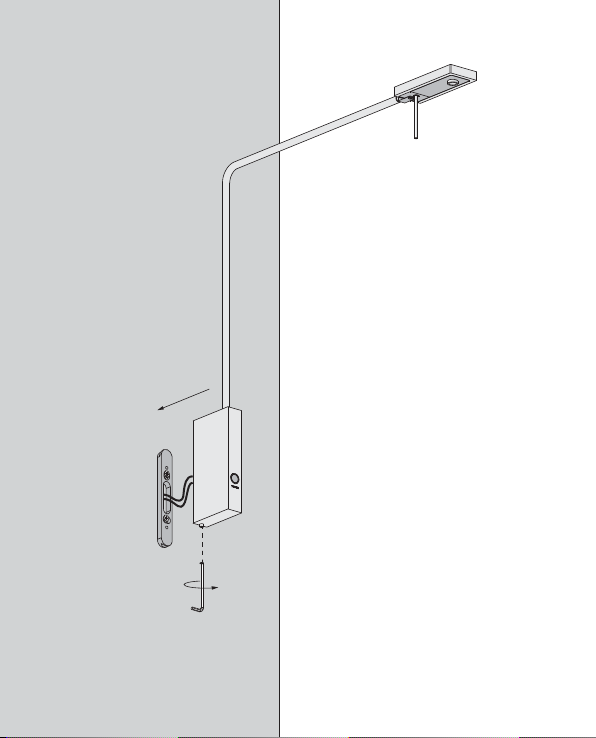

3.

9

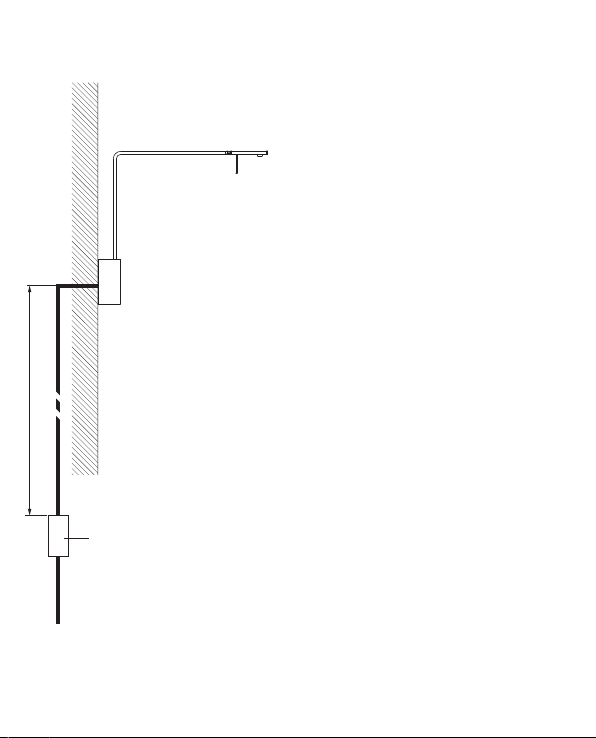

IT eseguire il collegamento elettrico del cavo
di alimentazione all’alimentatore non
fornito rispettando le marcature riportate.
collegare la 24Vdc ai morsetti (A) forniti con
la lampada.
alloggiare l’alimentatore in luogo remoto
idoneo ad una distanza massima di 20 metri.
EN connect the power cables to the control
gear not supplied, in accordance with
the labelling shown.
connect the 24Vdc to clamps (A), supplied
with the lamp.
position the control gear remote in the
adequate place (max distance 20 m)
FR procéder au branchement électrique du câble
d’alimentation à l’alimentateur (non fourni)
en respectant les indications présentes.
brancher l’alimentation 24Vcc aux bornes
(A) fournies avec le luminaire.
placer l’alimentateur à un endroit approprié
à une distance maximale de 20 mètres.
ES realizar la conexión eléctrica del cable
de alimentación a la fuente de
alimentación, no inclusa, respetando
las marcas presentes en la misma. conectar
a 24Vdc usando los terminales suministrados
con la lámpara. alojar la fuente de
alimentación en lugar remoto adecuado y a
una distancia máxima de 20 metros’.
alimentatore remoto NON fornito
remote control gear NOT supplied
sans platine d’alimentation
alimentador excluido
max 20m/65.6
f
t
24Vdc
120V

1
2
10
4.

11

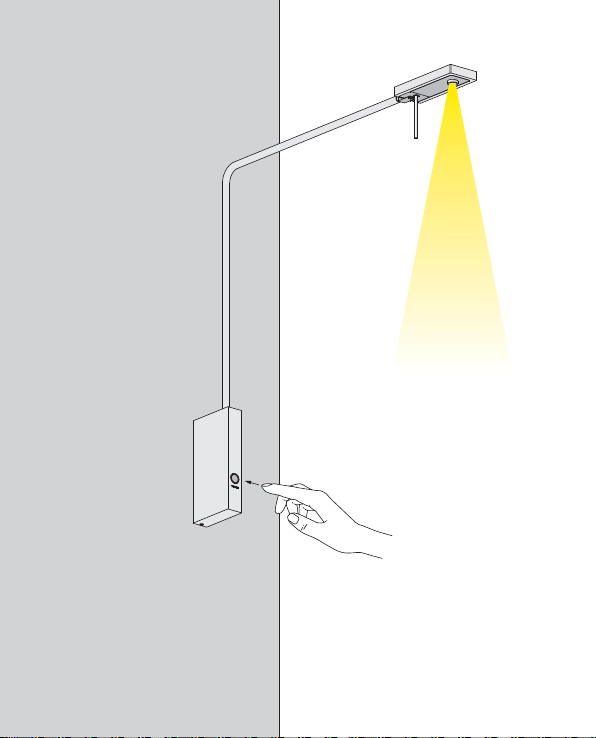

touch
on/off
5.

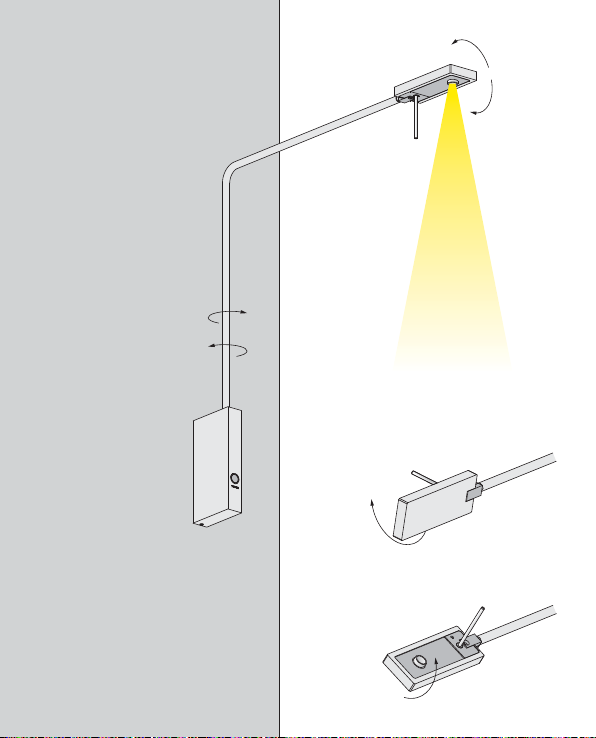

90°
90°
90°
90°
90°
180°
12
6.

13
