Viega PEX Press Zero Lead Instruction sheet

Product
Instructions
PI-PF 589094 0415 (PEX Washing Machine and Ice Maker Boxes) 1 of 4
Viega LLC, 100 N. Broadway, 6th Floor • Wichita, KS 67202 • Ph: 800-976-9819 • Fax: [phone]
Viega®PEX Press Zero Lead Washing Machine and Ice maker Boxes
1. Position box between studs at desired height.
2. Ensure that the front edge of the box is flush with wall.
Secure box to a backing board with screws, or to the
front of the stud(s) using the nailing ear(s).
3. If necessary, cut or punch opening on bottom of box
for 2" plastic drain pipe and solvent cement pipe
connection on bottom of box (washing machine boxes
only).
4. Connect Viega PEX tubing to Viega PEX Press
barb(s) on valve(s) per Viega's PEX Press installation
instructions.
5. Push face plate into box until plate is flush against
wall material.

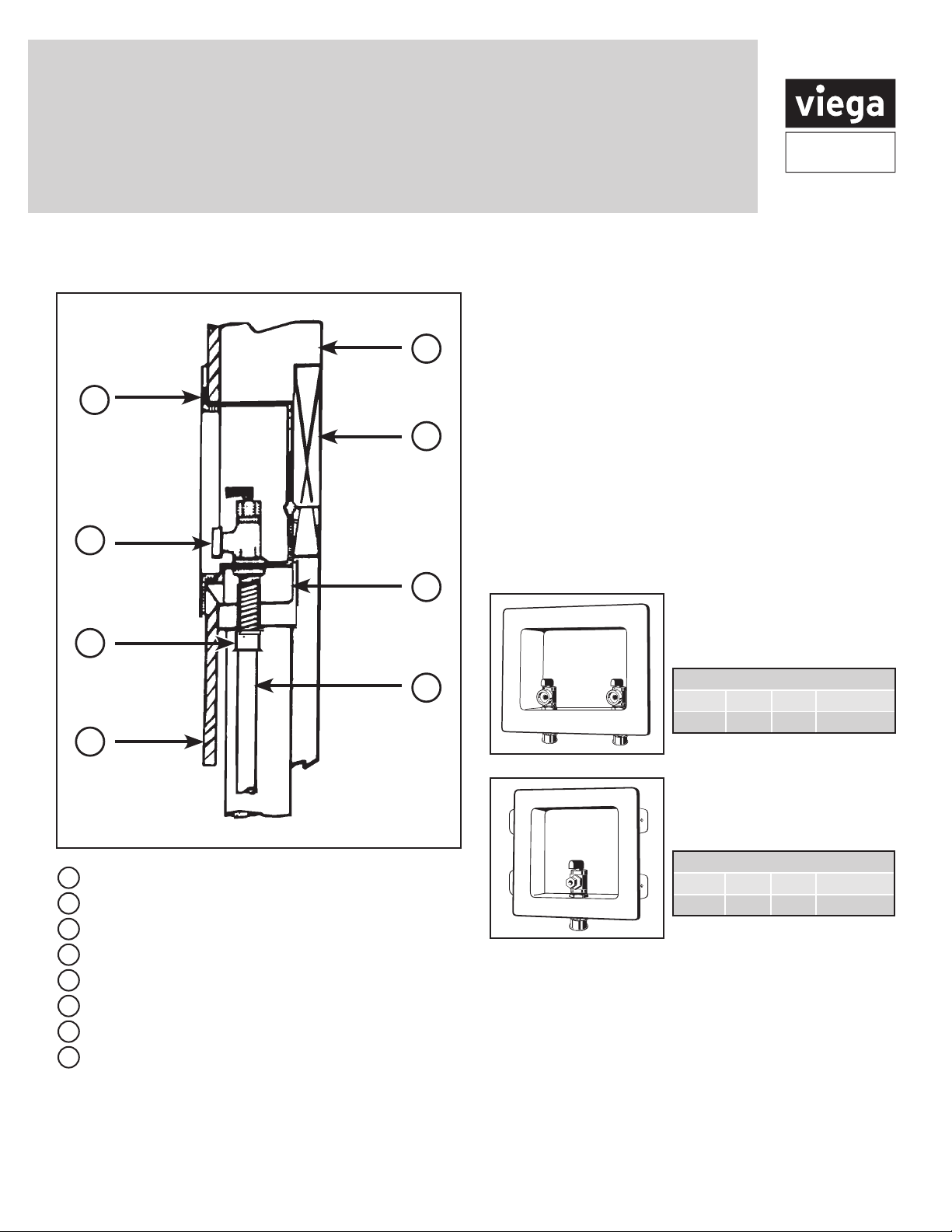

Washing Machine Box Dimensions
Height Width Depth Face Plate
6⅝" 7¾" 3" 8¼" x 10⅜"
Ice Maker Box Dimensions
Height Width Depth Face Plate
5¼" 5¼" 2½" 6¾" x 6¾"
AStud
BFace Plate
CBacking Board Fastened Between Studs
DValve Outlet
ESolvent Cement Drain Connection
FViega PEX Press
GPEX Pipe
HWall Material
A
C
B
D
F
H
E
G

Product
Instructions
PI-PF 589094 0415 (PEX Washing Machine and Ice Maker Boxes) 2 of 4
Viega LLC, 100 N. Broadway, 6th Floor • Wichita, KS 67202 • Ph: 800-976-9819 • Fax: [phone]
This document subject to updates. For the most current Viega technical literature please visit www.viega.us.
Click Services -> Click Electronic Literature Downloads -> Select Product Line -> Select Desired Document
Zero Lead PEX Press with Hand Tool
1. Square off tubing to proper length. Uneven, jagged or
irregular cuts will produce unsatisfactory connections.
2. If using FostaPEX tubing, insert into prep tool, push
and turn until no resistance is felt. If using ViegaPEX,
continue to step 3.
3. Insert PEX Press tting with attached sleeve into tubing
and engage fully.
4. Ensure full tubing insertion at view holes in attached
press sleeve. Full insertion means tubing must be
completely visible in at least two view holes and partially
visible in the one.
5. Position press tool perpendicular over Press
Sleeve resting it against the tool locator ring.
Note: The tool locator ring must be in the factory
installed position while making a press to ensure a
consistent leakproof connection. It may be necessary to
rotate the tool locator ring to avoid interference between
the ring and tool.
6. Close handles, using trigger to reduce grip span if
desired.
7. Extend handle and continue ratcheting until automatic
tool release occurs at proper compression force.
Warning: The connection is not leakproof when the tool has
been opened by emergency release. The tool locator ring
must be present to ensure a proper PEX Press connection.
FostaPEX®
PureFlow
1/2”
PureFlow
1/2”
21
4
7
3
5
PureFlow
1/2”
6
*Zero Lead identies Viega®products meeting the lead free requirements
of NSF 61-G through testing under NSF/ANSI 372 (0.25% or less
maximum weighted average lead content).

Instrucciones del
Producto
Directives du
Produit
PI-PF 589094 0415 (PEX Washing Machine and Ice Maker Boxes) 3 of 4
Viega LLC, 100 N. Broadway, 6th Floor • Wichita, KS 67202 • Ph: 800-976-9819 • Fax: [phone]
Cajas de conexiones para lavadoras y máquinas
de hacer hielo Viega®PEX Press Zero Lead
Ver las ilustraciones en la página 1
Boîtiers PEX Press Zéro plomb de ViegaMD pour
machine à laver et machine à glaçons
Reportez-vous aux images de la page 1
1. Posicionar la caja a la altura deseada, entre tabiques.
2. Asegúrese que la cara frontal de la caja se encuentre
en el mismo plano que la pared. Fijar la caja con
tornillos de un tablero o en la parte frontal del
tabique(s), con ayuda de la(s) oreja(s) de fijación.
3. Si es necesario, recortar o perforar en la parte inferior
de la caja una abertura para la tubería de drenaje de
plástico de 2" y la unión de la tubería de cemento
solvente en la parte inferior de la caja (solo para
lavadoras).
4. Conectar la tubería Viega PEX a la(s) lengüeta(s) de
la válvula Viega PEX Press tal como se indica en las
instrucciones de instalación de Viega PEX Press.
5. Empujar la placa frontal en la caja hasta que se
encuentre en el mismo plano que el material de la
pared.
Dimensiones de la caja para lavadora
Altura Anchura Profundidad Placa frontal
6⅝" 7¾" 3" 8¼" x 10⅜"
Dimeniones de la caja para máquina de hacer hielo
Altura Anchura Profundidad Placa frontal
5¼" 5¼" 2 ½" 6¾" x 6¾"
1. Placez le boîtier entre deux colombages à la hauteur
désirée.
2. Assurez-vous que la partie avant du boîtier est au même
niveau que la paroi du mur. Fixez le boîtier à un élément
de soutien à l'aide de vis, ou au devant d'un ou deux
colombages à l'aide des languettes de clouage/fixation.
3. Si nécessaire, découpez ou percez une ouverture au
bas du boîtier pour qu'il soit possible de raccorder un
tuyau de drainage en plastique de 2po en le collant
avec des solvants au bas du boitier (pour les boîtiers
de machines à laver seulement).
4. Raccordez le tuyau Viega PEX au(x) raccord(s)
cannelé(s) PEX Press du/des robinet(s) en suivant les
directives d'installation PEX Press de Viega.
5. Poussez la plaque de recouvrement dans le boîtier jusqu'à
ce qu'elle soit au même niveau que la paroi du mur.
Dimensions du boîtier pour machine à laver
Hauteur Largeur Profondeur Plaque de
recouvrement
6⅝po 7¾po 3po 8¼po x 10⅜po
Dimensions du boîtier pour machine à glaçons
Hauteur Largeur Profondeur Plaque de
recouvrement
5¼po 5¼po 2½ po 6¾po x 6¾po
ATabique
BPlaca frontal
CTablero jado entre tabiques
DSalida válvula
EConexión drenaje cemento solvente
FViega PEX Press
GTubería PEX
HMaterial pared
AColombage
BPlaque de recouvrement
CÉlément de soutien xé entre les colombages
DRobinet d’évacuation
ERaccordement du drain par collage au solvant
FPEX Press de Viega
GTuyau PEX
HParoi du mur

Instrucciones del
Producto
Directives du
Produit
PI-PF 589094 0415 (PEX Washing Machine and Ice Maker Boxes) 4 of 4
Viega LLC, 100 N. Broadway, 6th Floor • Wichita, KS 67202 • Ph: 800-976-9819 • Fax: [phone]
Zero Lead PEX Press con
herramienta manual
Ver las ilustraciones en la página 2
Zero Lead PEX Press avec
outil manuel
Reportez-vous aux images de la page 2
La mention LEAD ZERO identie les produits Viega®qui répondent aux exigences des
normes relatives à l’absence de plomb selon l’annexe G de la norme NSF- 61, tels que
testés et homologués selon NSF/ANSI 372 (teneur moyenne pondérée maximale en
plomb de 0,25 % ou moins).
*ZERO LEAD identica a los productos Viega®que cumplen los requisitos de la NSF
61-G mediante la realización de pruebas de acuerdo a NSF/ANSI 372 (contenido de
plomo promedio ponderado máximo de 0,25 % o menos).
1. Cortar a escuadra la tubería a la longitud adecuada.
Los cortes desiguales, serrados o irregulares
producirán uniones no satisfactorias.
2. Si está usando tuberías FostaPEX, inserte en la
herramienta de preparación, empuje y gire hasta no
notar resistencia. Si está usando ViegaPEX, avance al
paso 3.
3. Inserte el accesorio PEX Press con la manga de presar
incorporada en la tubería y encaje por completo.
4. Asegúrese de que la inserción de la tubería ha sido
completa mediante los oricios de inspección situados
en la manga de presar incorporada. Una inserción
completa signica que la tubería tiene que ser
completamente visible al menos en dos oricios de
inspección y parcialmente visible en uno.
5. Posicionar la herramienta de prensado de forma
perpendicular a la manga de presar, depositándola
contra el anillo localizador de la herramienta.
Nota: Con el n de garantizar una unión hermética
consistente, durante el prensado el anillo localizador
tiene que estar en la posición en la que fue montado
en fábrica. Es posible que sea necesario girar el anillo
localizador para evitar interferencias entre el anillo y la
herramienta.
6. Cerrar los mangos usando el gatillo para reducir la
distancia de los mangos si se desea.
7. Extienda el mango y continúe presionando hasta que se
produzca la liberación automática de la herramienta al
aplicar la fuerza de compresión correcta.
Advertencia: La unión no es estanca cuando la herramienta
se ha abierto mediante la liberación de emergencia. Para
garantizar una unión PEX Press correcta tiene que estar
presente el anillo localizador.
1. Équarrir le tuyau à la bonne longueur. Les coupes
inégales, dentelées ou irrégulières causeront de
mauvaises connexions.
2. Si vous utilisez un tuyau FostaPEX, insérer dans
l'outil de préparation, pousser et tourner jusqu'à
ce qu'aucune résistance ne se fasse sentir. Si vous
utilisez ViegaPEX, passez à l'étape 3.
3. Insérer le raccord PEX Press avec le manchon attaché
dans le tuyau et enfoncer complètement.
4. S'assurer que le tuyau soit complètement inséré en
vériant par les trous situés sur le manchon. Une
insertion complète nécessite que les tuyaux soient
entièrement visibles dans au moins deux trous de vue et
partiellement visibles dans un trou de vue.
5. Positionner l'outil de sertissage perpendiculairement
sur le manchon serti, en le reposant contre l'anneau
de repérage d'outil.
Remarque: pendant le sertissage, l'anneau de repérage
d'outil doit être à la position de l'installation en usine
pour garantir un joint entièrement étanche. Il pourrait
être nécessaire de faire tourner l'anneau de repérage
d'outil pour éviter toute interférence entre l'anneau et
l'outil.
6. Fermer les poignées en utilisant la gâchette pour réduire
l'espace entre les poignées, le cas échéant.
7. Étendre la poignée et continuer le mécanisme
d'encliquetage jusqu'au relâchement automatique de
l'outil à une force de compression appropriée.
Avertissement : La connexion n'est pas étanche lorsque
l'outil a été ouvert par le relâchement d'urgence. L'anneau
de repérage d'outil doit être en place pour garantir un bon
raccord PEX Press.
Este documento está sujeto a actualizaciones. Para consultar la más reciente literatura
técnica de Viega visitar www.viega.us. Hacer clic en Services -> Electronic Literature
Downloads -> French and Spanish Documents -> Seleccionar el documento deseado
Ce document est soumis à des mises à jour. Pour consulter les manuels techniques Viega les
plus récents, consultez notre site www.viega.us. Cliquez sur Services -> Electronic Literature
Downloads -> French and Spanish Documents -> Sélectionnez le Document souhaité
