villavent TSL-1/A Operating instructions

30.09.2003 RD/KMB
TSL-1/A
Montasje, bruks- og vedlikeholds-
anvisning
Installation, user and maintenance
instructions

2
FORORD
Villavent har produsert og levert utstyr for
boligventilasjon i en årrekke. Anleggene er
installert i tusenvis av hjem, både i Norge og i
utlandet.
Selv om vi har brukt all vår erfaring i
utviklingen av Villavent-utstyret, avhenger det
endelige resultatet også av riktig prosjektering,
installasjon og vedlikehold. Studer derfor
denne anvisningen nøye før arbeidet
påbegynnes.
Produsent og forhandler er ikke ansvarlig for
skade på utstyr eller brann som kan oppstå
fordi etterfølgende instruksjoner ikke er fulgt.
INNHOLDSFORTEGNELSE
Beskrivelse side 3
Montering side 4
Justering av kj. hettens frontlist side 5
Elektrisk innstallasjon side 6
Ventilasjonskanal side 8
Beskrivelse og bruk side 9
Vedlikehold og rengjøring side 10
INTRODUKTION
Villavent has manufactured equipment for
domestic ventilation for many years. The
systems are installed in thousands of buildings
both in Norway and abroad.
All our experience has been put into the
development of the Villavent ventilation
systems, but the final result depends on the
quality of the total planning, installation and
maintenance. Therefore this instruction
manual must be carefully studied before the
installation.
The manufacturer and the distributors will not
be responsible for damage on equipment or
fire caused by insufficient installation.
INDEX
Description page 3
Installation page 4
Adjusting the cookerhood page 5
Electrical installation page 6
Ventilation duct page 8
Description and use page 9
Maintenance and cleaning page 10

3
Fig. 1
BESKRIVELSE
Villavent kjøkkenhette type TSL-1/A kan
brukes sammen med alle typer Villavent
avtrekksvifter.
1. Bryter for viftehastighet/luftmengde
2. Lysbryter
3. Uttrekksdel
4. Rist m/filter
5. Deksel for arbeidslys
6. Ledning m/støpsel
7. Ledning m/hurtigkobling
8. Distansestykker og veggfester til skap
NB! Kjøkkenhetten er utstyrt med bryter for
valg av laveste viftehastighet. Bryteren,
som er merket 60 V og 90 V, sitter
innvendig bak filterplaten H (fig. 2
side 4).
60 V benyttes i forbindelse med
Villavent avtrekksanlegg i boliger med
mindre enn ca. 85 m² boflate.
90 V skal alltid benyttes i forbindelse
med Villavent varmegjenvinnere.
DESCRIPTION
The Villavent cookerhood type TSL-1/A is
constructed for use with all Villavent extract
fans and heat recovery unit, model VVX-200
Combini.
1. Fan speed control switch
2. Hob light switch
3. Telescopic section
4. Filter section
5. Cover for hob light
6. Cable with plug
7. Cable with electrical quick connector
8. Fixing holes with spacers
NB! This cookerhood is supplied with switch
for setting of minimum fan speed,
marked 60 V or 90 V. The switch is
positioned behind the filter, H (fig. 2 p.
4).
60 V is used in connection with Villavent
extract systems in homes of less than
85 m² .
90 V always to be used when the
Villavent heat recovery system, VVX-
200 Combini, is installed.

4
MONTERING
Montering til ventilatorskap:
Hetten festes til undersiden av
ventilatorskapet med 4 skruer (4,5 x 16
mm). Bruk den vedlagte hullmalen
(sjablon) til å merke av de 2 festene på
innsiden av hver vegg.
NB! Mal for høyre (right) og venstre (left)
side.
Festene bores opp til Ø2,0 mm.
Dersom kjøkkenskapene har 20 mm
veggtykkelse, fjernes de 2 sorte
distansestykkene (8 fig. 1) på hver side
av kjøkkenhetten.
Kjøkkenhetten skrus fast til overskapene
fra innsiden av hetten etter at
filterplaten, H (fig. 2), er løsnet.
Filterplaten løsnes ved å skyve de 2
plastlåsene, L (fig. 2), mot hverandre.
Når hetten er festet, settes filterplaten,
H, på plass igjen.
INSTALLATION
Mounting to ventilation cabinet
Mount the cookerhood to the underside
of the ventilation cabinet using 4
screws (4,5 x 16 mm) provided. Use
the enclosed template to mark the 2
points on the inside of each side wall.
NB! One template for the right side and one
for the left side.
Drill Ø2,0 mm pilot holes.
If the cupboard walls are 20 mm thick,
remove the 2 black spacers (8 fig. 1) on
each side of the cookerhood.

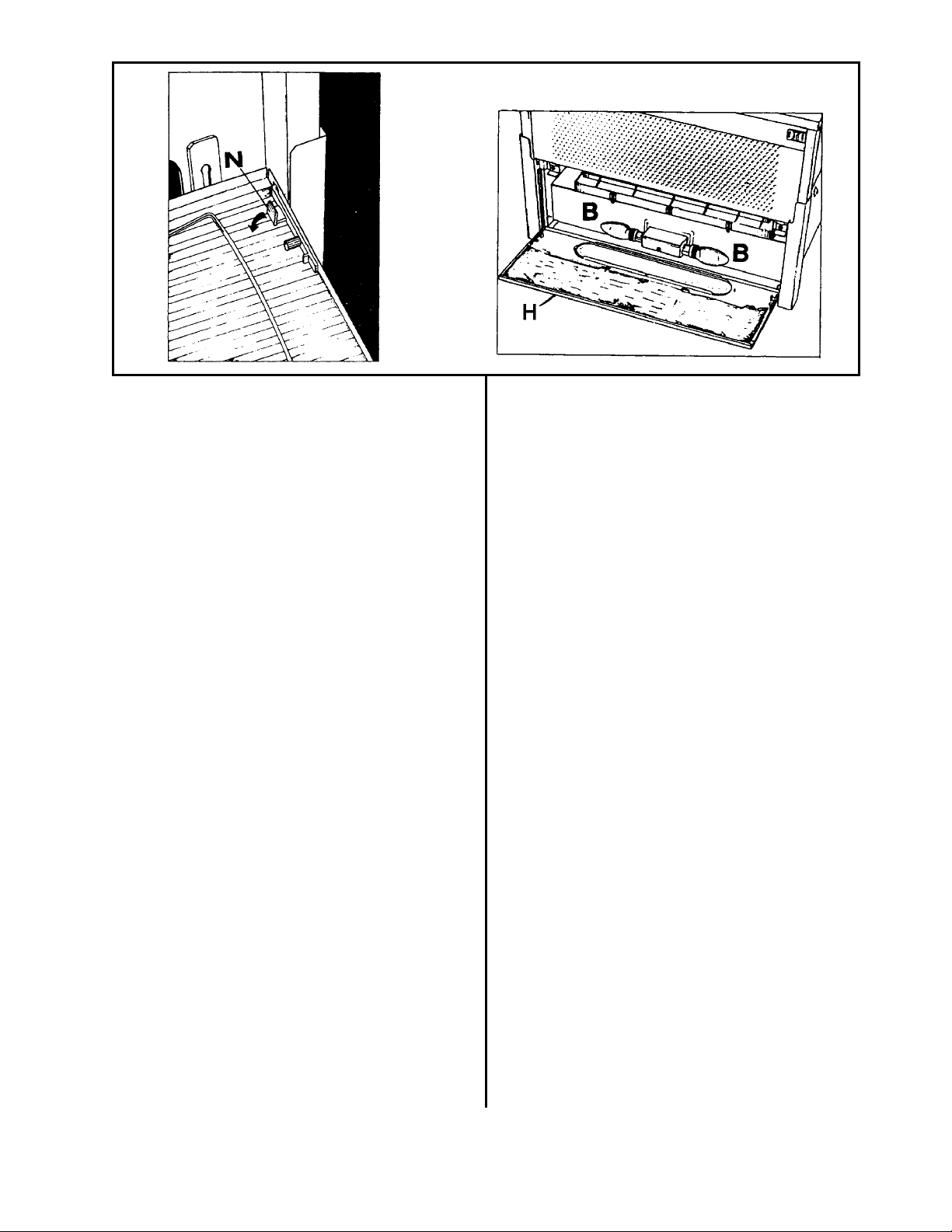

Remove filter, H (fig. 2) by pushing the
2 filter locks inwards. Screw the
cookerhood to the side cupboard walls
from the inside of the hood.
Replace filter, H.

5
Fig. 3
Montering til krydderhylle:
Framgangsmåte som beskrevet foran
(i Montering til ventilatorskap),
bortsett fra at festepunktene på hvert
sideskap må fôres ut med 16 mm, dvs.
tilsvarende veggtykkelsen i et ventilator-
skap.
NB! Støpsel må være tilgjengelig.
Montering til overskap:
Framgangsmåte som beskrevet foran (i
Montering til ventilatorskap), men
etter at det er tatt ut en passende
utsparring i bunnen av skapet.
JUSTERING AV KJØKKENHETTENS
FRONTLIST
Kjøkkenhetten kan monteres til kjøkkenskap
av varierende dybde. Frontlisten skal ligge
jevnt med skapets front. Dette justeres ved
hjelp av stopperne, P (fig. 3). Løsne skruene
og tilpass stopperne, P, slik at når uttrekks-
delen, G, er i bakre posisjon, flukter frontlisten
med skapets front. Trekk til skruene.
Mounting to spice rack:
Mounting instructions as described
earlier (In Mounting to ventilation
cabinet), but the space between the
side walls and the cookerhood must be
filled in.
NB! The plug must be made easy of access
for service and maintenance.
Mounting to kitchen cupboard:
A suitable opening has to be made in
the bottom of the cupboard. Further
installation instructions as in Mounting
to ventilation cabinet.
ADJUSTING THE COOKERHOOD
The hood depth can be varied to match the
facia cover flush with the cupboard front, with
the extendable sectors in the pushed-in
position. Adjust stop position by adjustment to
slide "P" (fig. 3).

6
ELEKTRISK INSTALLASJON
Elektrisk installasjon skal utføres av
autorisert installatør og i samsvar med
gjeldene forskrifter for elektriske anlegg.
Villavent avtrekksvifte er ferdig internt koblet.
Elektriker skal kun sørge for strømtilførsel
(10A/230V + jord) til kjøkkenhetten, og
deretter forbinde kjøkkenhetten med
avtrekksviften.
Hurtigkobling:
Både avtrekksviften og kjøkkenhetten er
utstyrt med kabel og en ferdigkoblet, spesiell
skjøtekontakt. Kjøkkenhetten har, i tillegg til
skjøtekontakt, ledning med støpsel som skal
kobles til 10A/230V jordet stikkontakt.
For elektrisk installasjon med skjøtekontakt
henvises til egen anvisning som følger
vedlagt.
Fast opplegg u/skjøtekabel:
Skjøtekontakt med kabel kobles fra
tilkoblingsklemme, både i kjøkkenhettens og
avtrekksviftens koblingsboks, og fjernes.
Membranniplene med strekkavlaster i
avtrekksviften erstattes av standard
skapmuffer (Ø16 mm).
Veggboks plasseres på vegg bak krydderhylle
eller ventilatorskap, 1620 mm fra golv og 140
mm fra skapets venstre sidevange.
Kjøkkenhettens koblingsboks er plassert foran
på kjøkkenhettens topp. Lokket til
koblingsboksen tas av og strømtilførsel
(10A/230V + jord) føres via veggboks inn til
klemme nr. L og N, jord til klemme nr. 3 i
koblings-boksen. Deretter forbindes hettens
koblingsklemmer med klemmer i ventilasjons-
enhetens koblingsboks. Se koblings-
anvisninger neste side.
ELECTRICAL INSTALLATION
Electrical installation to be made by
authorized installer and in correspondance
with regulations in force.
The ventilation unit (Villavent extract fan or
heat recovery unit) is internally wired to
numbered terminals. The electrical connection
is therefore limited to connecting the
cookerhood to mains supply (10 A/230 V +
earth. For the UK marked, 13A/240V) and
connecting the hood to the ventilation unit.
Electrical quick connection:
The Villavent ventilation units and cookerhood
are both equipped with cable and special plug
for safe and quick electrical connection. In
addition, the cookerhood is equipped with
cable and plug for 10 A/230 V + earth
connection (For the UK marked, 13A/240V).
For electrical connection using special
extension cable, see separate instructions.
Traditional electrical connection:
Disconnect and remove cable and special
plug from terminal block in ventilation unit and
cookerhood. The cable glands to be replaced
by standard electrical cable entry (Ø16 mm).
When using a cookerhood there must be a
fused spur provision for the mains supply. The
spur box should be mounted on the wall, 1620
mm from the floor and 140 mm from the left
side of the cookerhood.
Electrical connection box is located on top of
the cookerhood. Remove the cover and lead
current supply (10 A/230 V + earth. For the
UK marked, 13A/240V) via spurbox to
terminal L and N, earth to terminal no 3.
Connect terminals in the cookerhood to
terminals in the ventilation unit. See wiring
diagrams next page.

7

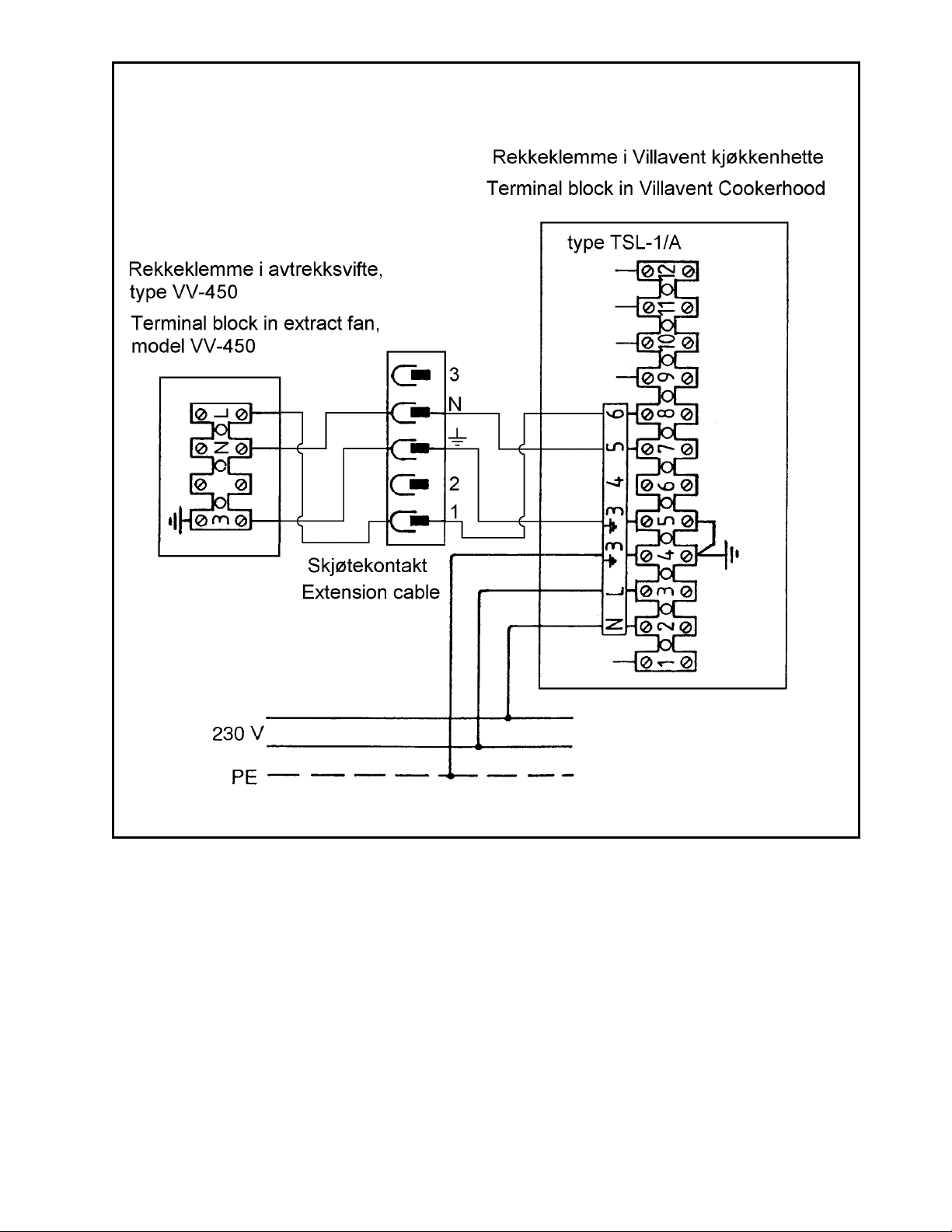

KOBLINGSANVISNING/ WIRING DIAGRAM

8

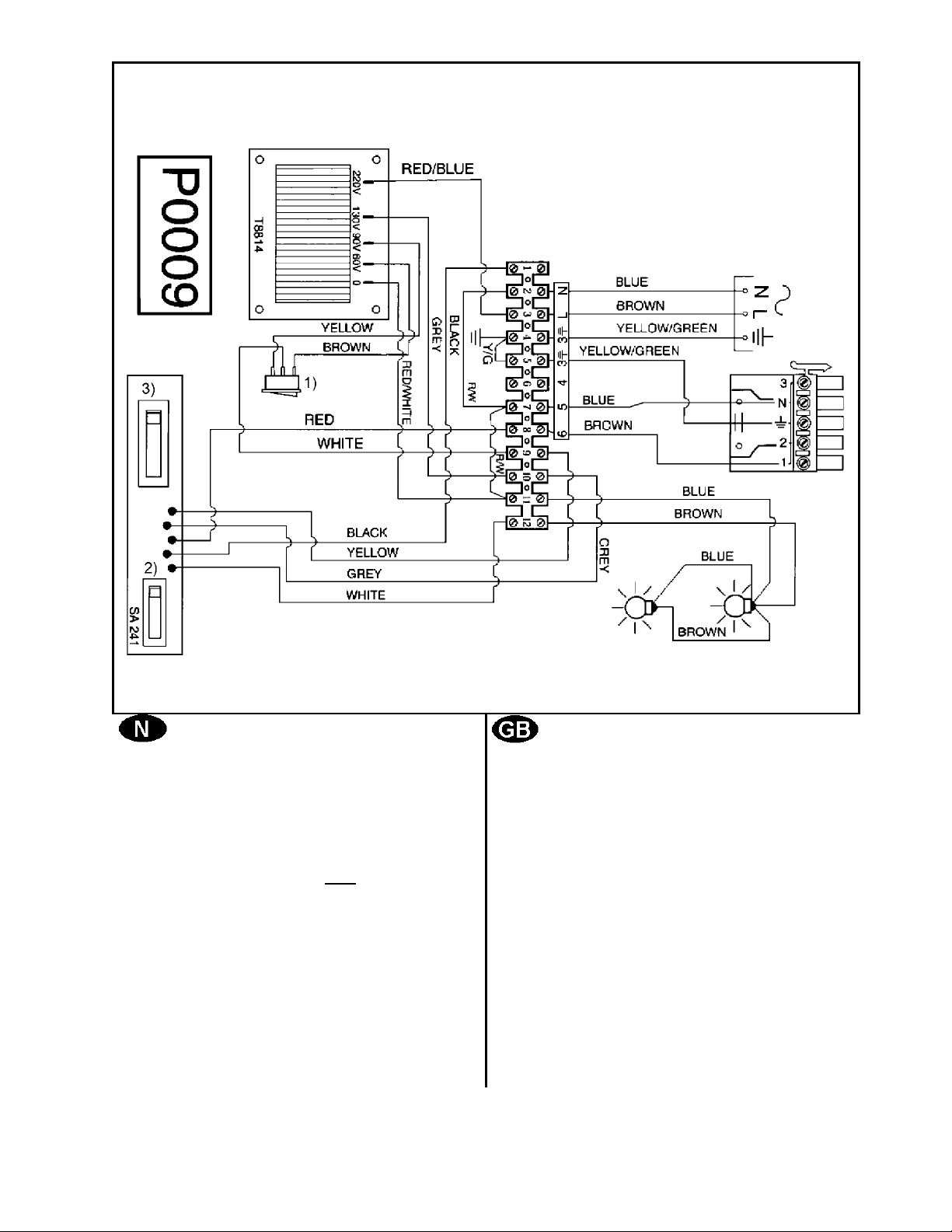

KOBLINGSSKJEMA FOR VILLAVENT KJØKKENHETTE TSL-1/A
WIRING DIAGRAM IN VILLAVENT COOKERHOOD TYPE TSL-1/A
1) Bryter for valg av laveste hastighet, 60/90V
2) Lysbryter
3) Bryter for valg av viftehastighet
1) Switch for choise of min. fan speed, 60/90 V
2) Switch for hob light
3) Switch for fan speed
VENTILASJONSKANAL
Kanal mellom kjøkkenhette og avtrekksvifte
skal være av ubrennbart materiale (spiro), og
alle kanaler skal kunne rengjøres.
NB! Kanalen mellom kjøkkenhetten og
ventilasjonsenheten skal kunne
rengjøres (se VEDLIKEHOLD OG
RENGJØRING). Det er derfor en fordel
om ventilasjonsenheten plasseres slik at
kanalopplegget blir så kort og rett som
mulig.
NB! Avkastluft må ikke slippes ut i røykkanal.
VENTILATION DUCT
The duct between cookerhood and ventilation
unit should be of non flammable material
(spiro). All ducts should be accessible for
cleaning.
NB! Duct between cookerhood and fan
should be cleaned every now and then.
(See MAINTENANCE AND
CLEANING). It is therefore important
that the ventilation unit is installed so
that the duct is as short and straight as
possible.
NB! Do not lead discharge air into smoke
duct.

9
Kanal på kaldt loft eller i uoppvarmet rom, må
isoleres for å unngå kondensering. Husk å
isolere alle kanaldeler.
NB! Vær nøye med montering av anlegget.
Sammenpressede kanaler, dårlig
festede kanaler, mangelfull isolasjon
osv. vil redusere ventilasjonseffekten, og
kan resultere i vannskader pga.
kondensering.
BESKRIVELSE OG BRUK
Villavent ventilasjonsanlegg består av en
sentralt plassert stillegående
ventilasjonsenhet, kjøkkenhette over komfyr,
evt. CT-styring, avtrekksventiler plassert i tak
eller vegg på bad, WC og vaskerom. Fra
avtrekksventilene og kjøkkenhetten går
ventilasjonskanaler til viften.
Avtrekksanlegg trekker luft ut av kjøkken og
våtrom. Brukt, forurenset luft, erstattes av ny
luft som strømmer inn gjennom ventiler via
dører fra tilstøtene rom.
Avkastluften ledes fra vifte og ut over tak via
Villavent takhatt.
Når vi ventilerer våtrommene, får vi en
indirekte gjennomlufting av de øvrige
rommene i huset. Villavent-systemet gir bedre
luft i hele huset.
Villavent-anlegget styres fra kjøkkenhetten.
Når reguleringsbryteren stilles på 1 (min.), fås
en liten ventilasjonsluftmengde, en såkalt
"grunnventilasjon". Stilles bryteren på 3
(maks.), får vi en såkalt "forsert ventilasjon".
Den brukes ved matlaging, dusjing, vasking
etc.
Pre-insulated ducting must be used in cold loft
space area to avoid condensation build-up.
Remember to insulate all duct connectors.
NB! In general every effort should be made
to follow the installation instructions
given. Damage to ducting, untight
connections or insufficient insulation will
reduce the ventilation efficiency and
could also lead to condensation
problems.
DESCRIPTION AND USE
The Villavent ventilation system consists of a
quiet running, centrally positioned ventilation
unit, a cookerhood mounted above the cooker
or separate control panel. Extract louvres in
the ceilings of the bathroom, WC, laundry
room etc.
The fan extract air from the kitchen and wet
rooms. The polluted air is replaced by fresh air
entering the building through inlet slots at the
top of the windows. The fresh air circulates
through adjoining rooms to the kitchen,
bathroom, WC and laundry room (alternatively
via diffusers in livingroom and bedrooms if a
heat recovery system is installed).
The air is extracted through the fan to
atmosphere via Villavent roof cowl.
If an extract system is installed, fresh air
enters the building through inlet slots at the
top of the windows or in outer walls (The slots
should be closed when a heat recovery
system is installed). This air movement pattern
therefore gives indirect ventilation throughout
the building, ensuring overall ventilation.
The ventilation system is controlled from the
cookerhood.
With the speed control set to 1 (minimum),
“basic ventilation” is provided and when set to
3 (maximum), “forced ventilation” is achieved.
Forced ventilation is necessary when the
cooker is in use and when using the bath or
shower.

10
Kjøkkenavtrekket kan reduseres noe når
komfyren ikke er i bruk. Dette gjøres ved å
skyve inn uttrekksdelen, 3 (fig. 1 s. 3).
Avtrekksventilene trenger ikke etterjustering,
da de er forhåndsinnstilt fra leverandør.
Godt arbeidslys er en betingelse ved
komfyren. Villavent kjøkkenhette har blendfritt,
velplassert lys som betjenes fra lysbryteren, 2
(fig. 1 s. 3).
NB! VILLAVENT-SYSTEMET SKAL GÅ
KONTINUERLIG FOR Å UNNGÅ
OPPHOPNING AV KONDENS I
KANALENE.
Bygningsmaterialer, byggegrunn og interiør
utskiller damp, gasser og partikler. For
bevaring av hus og menneskets trivsel må
dette fjernes.
VEDLIKEHOLD OG RENGJØRING
Før rengjøring av kjøkkenhetten gjøres denne
strømløs ved enten å:
- trekke ut støpselet til kjøkkenhetten
- ta ut sikringene.
Vedlikehold av kjøkkenhette:
Filterplatene G og H (fig. 2 s. 4), kan vippes
ned ved at plastspakene, L, på hver side
trekkes inn mot midten av risten. Fjern
filterplatene ved å skyve plastspakene N (fig. 4
s. 11) mot hverandre. Fettfilteret kan nå
trekkes ut.
Fettfiltrene i kjøkkenhetten må rengjøres
regelmessig, minst en gang pr. måned, for at
disse skal ha best mulig funksjon. Rengjøring
foretas i varmt vann, evt. såpevann, i
oppvaskkum eller oppvaskmaskin. La filteret
tørke før det monteres på plass igjen.
The cookerhood should be set to extracted
position during periods of cooking. The
cookerhood in pushed-in position, 3 (fig. 1 p.
3) will reduce the extract from the kitchen to a
minimum.
The extract louvres and inlet diffusers are pre-
set to provide a balanced ventilation pattern.
No further adjustment will be required
For illumination over the working area the
cookerhood is provided with a non reflecting
recessed light operated from the light switch, 2
(fig. 1 p. 3)
NOTE! THE VENTILATION SYSTEM IS
DESIGNED TO OPERATE
CONTINUOUSLY TO PREVENT
THE BUILD-UP OF
CONDENSATION.
Building materials, building ground and interior
secrets vapour, gases and particles. In order
to preserve the building and human well-
being, these must be removed.
MAINTENANCE AND CLEANING
Before cleaning the ventilation unit, disconnect
current supply to the unit by either:
−pulling out the plug
−taking out the fuses
Maintenance of cookerhood:
To remove the filter holders, G and H (fig. 2 p.
4), open catches, L, and release filter holders
by pulling the plastic handles, N, inwards (fig.
4 p.11). The grease filter can now be taken
out.
The grease filters in the cookerhood must be
cleaned regularly, preferably once a month to
ensure maximum efficiency. Wash in warm
soapy water. At the same time wipe the inside
of the cookerhood. Let filters dry properly
before replacing.

11
Fig. 4 Fig. 5
Slitte eller ødelagte filtre må erstattes med
nye. Kontakt Villavent as
Kjøkkenhetten rengjøres innvendig og
utvendig ved å tørke kabinettet med en klut
fuktet med flytende vaskemiddel eller
denaturert alkohol. Ikke bruk vaskemidler
som inneholder slipemiddel.
NB! Dersom rengjøring ikke utføres som
foreskrevet, kan det oppstå fare for
brann i gammelt matfett som
avleires i filter og på kjøkkenhetten.
Utskifting av lyspære:
- Filterplaten, H, foran lyspærene, B, løsnes
(fig. 5)
- Utbrente lyspærer erstattes med maks. 40
W (E 14) mignonpærer
- Sørg for å skru lyspærene skikkelig fast før
dekselet monteres og hovedbryter slås på.
Avtrekkskanal fra kjøkkenhette:
Selve avtrekkskanalen fra kjøkken må også
rengjøres en gang i blant. Dette kan gjøres
ved å løsne kanalen fra kjøkkenhetten og/eller
avtrekksviften, og så trekke en børste eller fille
gjennom kanalen ved hjelp av en snor.
(Alternativt kan spiro kanalen skiftes ut med
en ny, om nødvendig installeres renseluker).
Se etter fra tid til annen at kanalene er
ordentlig festet til stussene både på
avtrekksviften og kjøkkenhetten.
Worn or damaged filters must be replaced.
Contact your dealer.
Wipe the cookerhood´s inside and outside
using a damp cloth with detergent or
methylated spirits. Do not use detergent
containing grinding compound.
NOTE! Build-up of grease and dust inside
the cookerhood increases the risk
of fire. Regular cleaning is
therefore of great importance.
Changing the light bulb:
- Remove filter, H, covering the light bulb, B
(fig. 5)
- Replace with new, max. 40 W (E 14)
mignon bulb.
- Replace filter before switching on main
switch.
Extract duct from the cookerhood:
Duct between cookerhood and fan should be
cleaned every now and then. Loosen the duct
from the cookerhood and ventilation unit and
pull a brush or cloth through the duct. After
this operation, make sure that the duct is
taped properly back on the connectors before
starting the system again. If settlements of
grease and dust are too heavy, the duct
should be replaced. It is highly recommended
that spiro (steel) duct is installed between the
cookerhood and the ventilation unit.

12
Rett til endringer forbeholdes.
Specifications may be changed
without notice.
Produsent/Manufacturer: Forhandler/Distributor:
