Vimar ELVOX TVCC User manual

Manuale utente
User Manual
46916.001

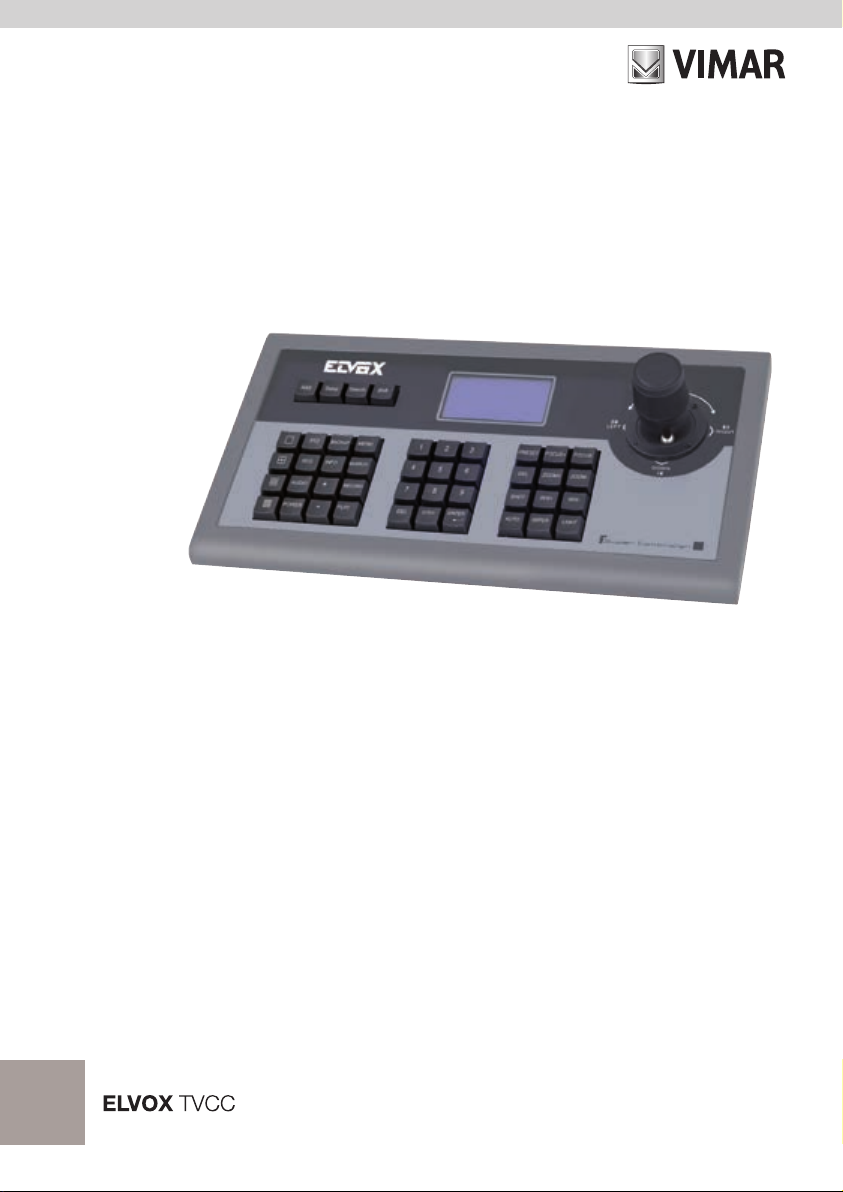

Tastiera RS485 per telecamera PTZ e gestione DVR
RS485 Keyboard for PTZ camera and DVR management

2
46916.001
IT
Vi ringraziamo per l'acquisto del nostro prodotto. Contattateci per domande in merito all'apparecchio.
Il manuale potrebbe contenere informazioni non completamente corrette in merito alla tecnologia, non adatte alle fun-
zioni del prodotto e al suo funzionamento, oppure errori di stampa. Il contenuto del manuale è sottoposto a modiche
con l'avanzare delle migliorie sul prodotto, come pure le sue funzioni, il suo aggiornamento e le sue procedure. Il con-
tenuto aggiornato sarà aggiunto alla nuova edizione del manuale, senza che ne sia data notica alcuna.
Osservazioni:
Il display LCD si può danneggiare facilmente. Non esporlo a pressione eccessiva, né esporlo al sole per un tempo
prolungato;
Il joystick si può danneggiare facilmente. Se necessita di un intervento di riparazione, imballarlo e spedirlo utilizzando
la confezione originale o di sicurezza;
Questa tastiera deve essere utilizzata all'interno di un determinato intervallo di temperatura e umidità; far riferimento
all'indice tecnico.
Collegare la testiera correttamente, come indicato nel manuale.
Articoli Quantità Nota
Adattatore di corrente CC12V 1 Ingresso: CA100-240V
Connettore a 10 PIN 1
CD in dotazione con il manuale utente 1
Indice
1 Caratteristiche principali ............................................................................................................................................. 1
2 Congurazione e query della tastiera .................................................................................................................... 4
3 Schema elettrico tipico ........................................................................................................................................... 6
4 Speciche tecniche ............................................................................................................................................... 7

1
46916.001
IT
1 Caratteristiche principali
Caratteristiche principali
La tastiera è compatibile con tutte le versioni di registratore video digitale integrato.
Queste tastiere sono in grado di controllare la velocità di cupole e le telecamere sse, grandangolari e a panoramica
verticale (PTZ) o tramite gli DVR.
Sono anche in grado di comandare gli DVR.
Comando
Sostituisce tutte le funzioni del pannello anteriore dell'DVR.
Ogni tipologia di funzionamento è indicata nel display LCD.
Una tastiera è in grado di gestire no a un massimo di 31 DVR.
Comando velocità cupola e PTZ: L'indirizzo della velocità cupola e PTZ è compreso tra 0~254.
Protocollo di comando
Contiene 9 protocolli diversi per PTZ.
È possibile in programmazione scegliere il tipo di protocollo desiderato.
Tastiera che supporta comandi per DVR e PTZ
È possibile controllare più DVR ai quali possono essere collegate no a un massimo di 15 tastiere ausiliarie con codice
d'identità compreso fra 0 e 15
Caratteristiche e funzioni
La essibilità del sistema è migliorata sensibilmente, dato che qualsiasi attrezzatura collegata all'RS485 può essere
impostata in protocolli diversi e a diverse velocità di trasmissione. Poiché tutte le congurazioni possono essere e󰀨et-
tuate sul display LCD, non è necessario cercare come cambiare il protocollo.

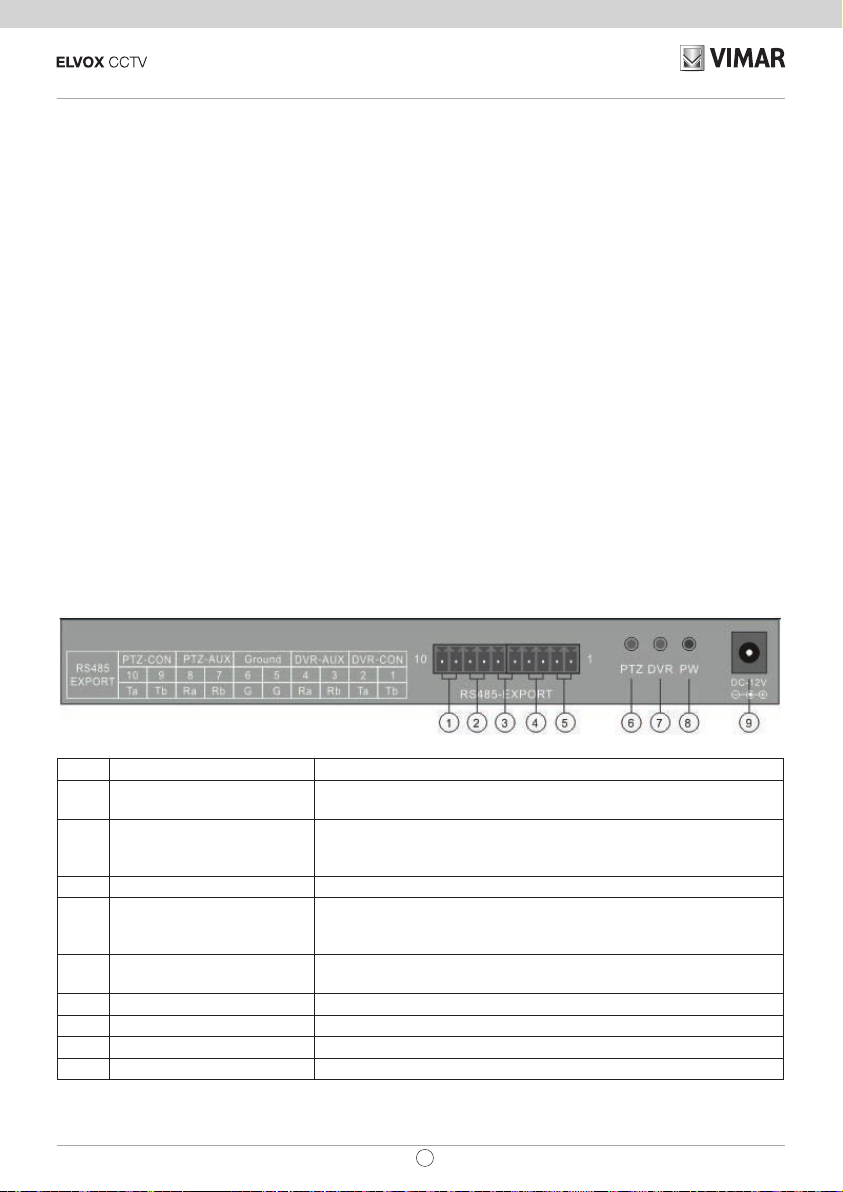

1.1 Introduzione all'interfaccia sul pannello posteriore
No Interfaccia sica Introduzione alla connessione
1 Uscita di controllo PTZ Collegare ai dispositivi (telecamere/PTZ) RS485 PTZ. Con Ta +
RS485, e Tb RS485-
2Ingresso della tastiera ausiliaria
per il controllo PTZ
Se necessarie più tastiere, collegare l’ausiliaria, alla principale
secondo quanto indicato: Pin8 (Ra)Tast.Principale con Pin10 Tast.
ausiliaria (Ta) e Pin7 (Rb) Tast. Principale con Pin9 (Tb) tast. Ausiliaria
3 Terra Terminale di Massa del segnale di controllo
4Ingresso di controllo ausiliario
tastiera di controllo per DVR
Se necessario più tastiere di controllo per DVR collegarle come
indicato: Tast. principale Pin4 (Ra) con Tast. Ausiliaria Pin2(Ta) e Pin3
principale(Rb) con Pin1(Tb) ausiliaria.
5 Uscita di controllo per DVR Collegare la tastiera principale con i DVR utilizzando Pin2 (Ta) con
DVR KB porta D+, e Pin1 (Tb) con DVR KB porta D-.
6 LED Controllo PTZ In modalità di controllo PTZ, il led verde lampeggia durante
l’immissione comandi
7LED Controllo DVR In modalità di controllo DVR, il led verde lampeggia durante
l’immissione comandi
8 LED di alimentazione LED rosso attivo in modo continuativo quando alimentato
9 Ingresso alimentazione (DC-12V) Alimentazione DC 12V.

2
46916.001
IT

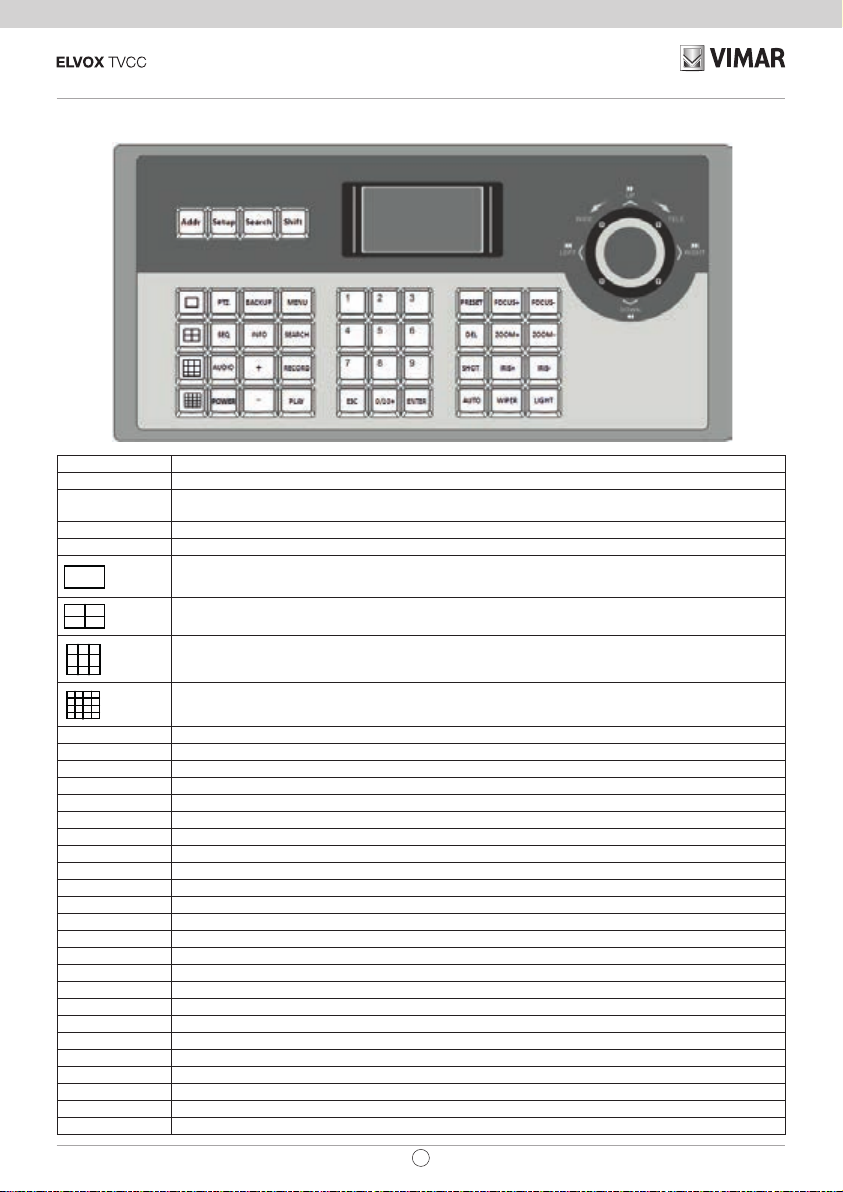

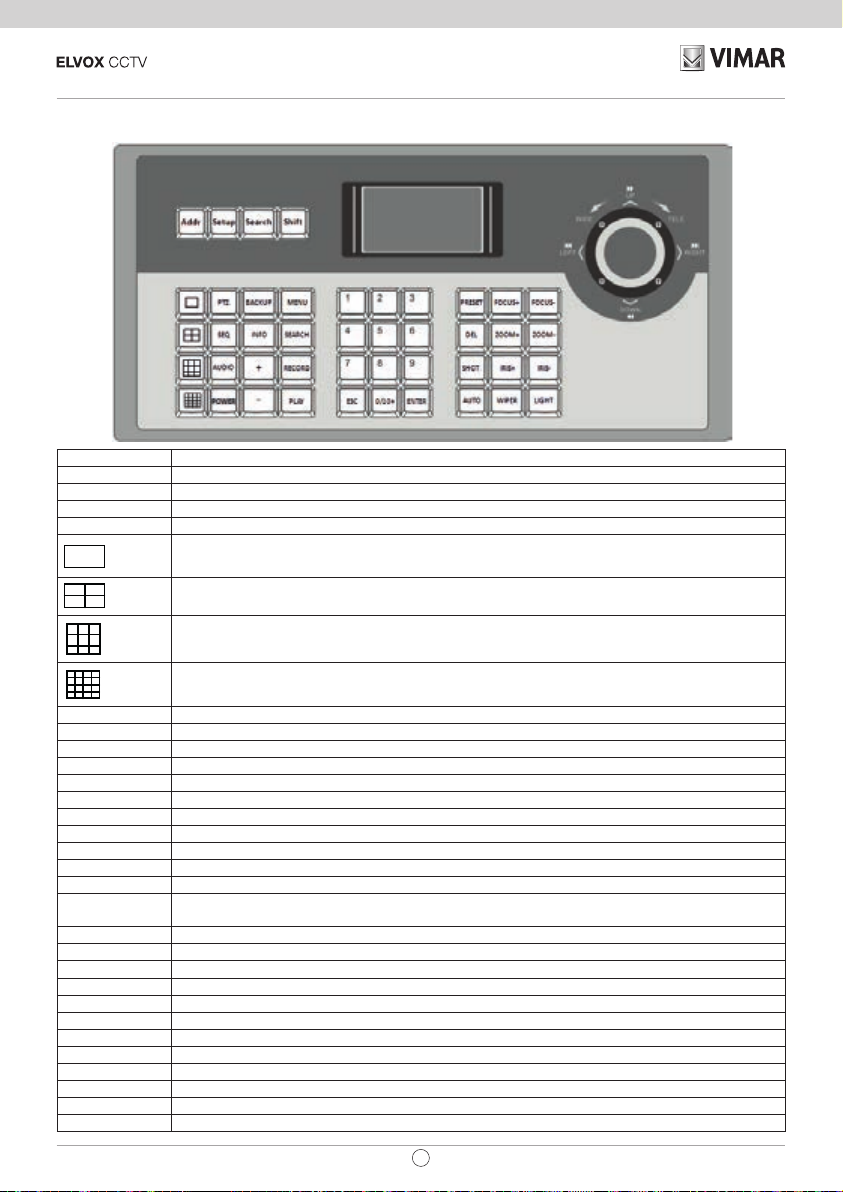

1.2 Introduzione pannello anteriore
Nome pulsante Introduzione della funzione
Addr Seleziona gli indirizzi di PTZ o il codice identità dei registratori integrati
Setup Tenere premuto per 3 secondi per accedere allo stato di congurazione della tastiera (password
di default: 8888)
Search Tenere premuto per 1 secondo, controllare la congurazione della tastiera: il protocollo PTZ
Shift Commuta la modalità di controllo del registratore integrato o dello PTZ
Nella modalità DVR, commuta l'anteprima di schermate singole da live a playback e viceversa
Nella modalità DVR, commuta l'anteprima di quattro schermate da live a playback e viceversa
Nella modalità DVR, commuta l'anteprima di otto schermate da live a playback e viceversa
Nella modalità DVR, commuta l'anteprima di sedici schermate da live a playback e viceversa
PTZ Digitare nel DVR menu di comando PTZ; nell'interfaccia PTZ per comandare il cursore
dwell Nella modalità DVR, avvia o conclude la funzione dwell (riposo)
Audio Nella modalità DVR, premere AUDIO+NUMBER+ENTER per passare l'audio ai canali pertinenti
Power Alimentazione DVR o󰀨
BACKUP Nella modalità DVR, passa al menu di backup
INFO Nella modalità DVR, passa al menu info
+/- Aumenta/diminuisce un determinato valore in tute le modalità
MENU Nella modalità DVR, passa al menu principale
SEARCH Nella modalità DVR, passa al menu ricerca
RECORD Nella modalità DVR, si accede al menu registrazione manuale del DVR
PLAY Nella modalità DVR, si accede al menu riproduzione del DVR
1-9 Numero.: 1, 2, 3, 4, 5, 6, 7, 8, 9 A-Z (26 lettere)
0/10+ Inserire il numero 10 o uno superiore
ENTER Conferma il contenuto appena inserito
ESC Indietro al menu di livello superiore
PRESET Imposta la posizione di PTZ precedentemente impostata
DEL Cancella la posizione di PTZ precedentemente impostata
SHOT Richiama la posizione dei PRESET della PTZ precedentemente impostati
Automatico Imposta lo PTZ su rotazione automatica (dipende dal tipo di PTZ, vedere manuale PTZ)
FOCUS+ /- Imposta la messa a fuoco della lente vicino/lontano
ZOOM+/- E󰀨etto zoom della lente
IRIS+/- Apre/chiude la lente del diaframma
WIPER Relè tergicristallo On/O󰀨
Light Relè luce On/O󰀨

3
46916.001
IT

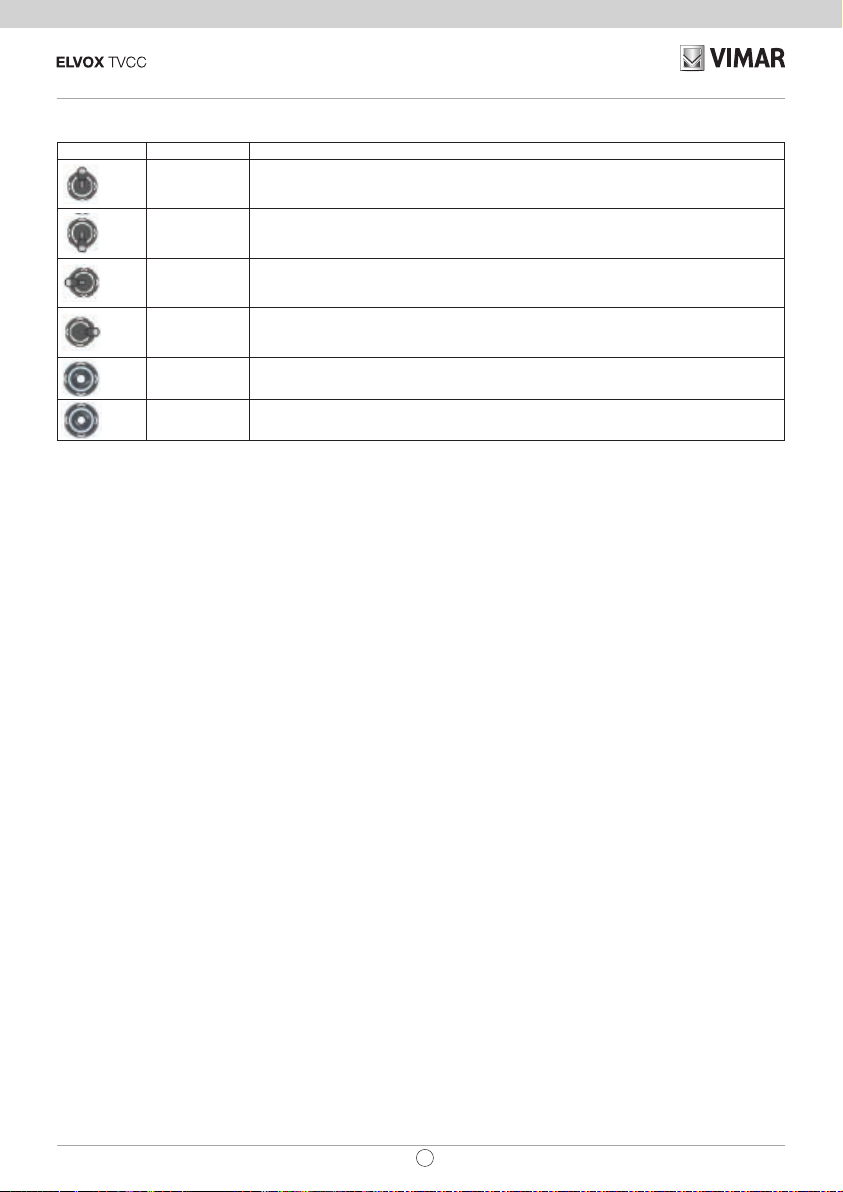

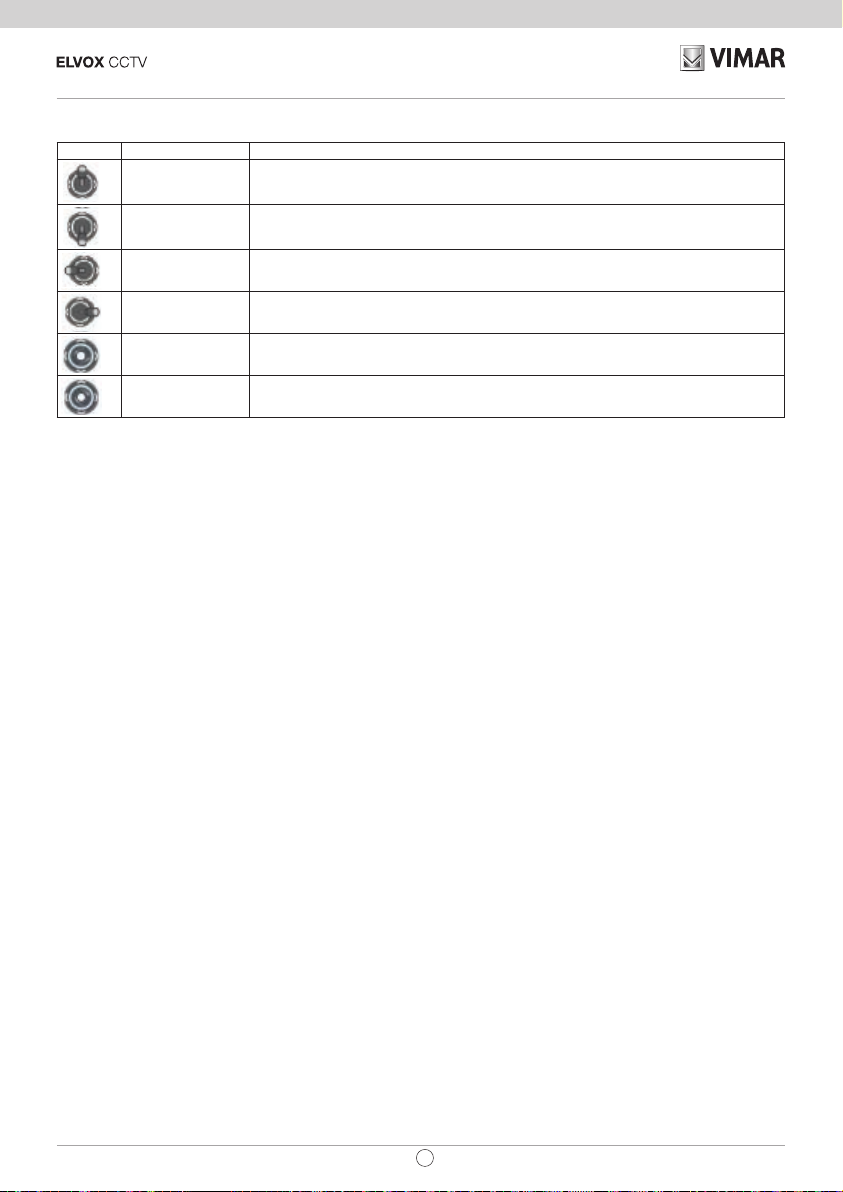

Fig Funzionamento Introduzione della funzione
UP
Nella modalità di comando PTZ: comanda i movimenti grandangolare e panoramica
verticale.
Nella modalità di comando DVR: riproduce il le registrato velocemente
DOWN
Nella modalità di comando PTZ: comanda i movimenti grandangolare e panoramica
verticale facendoli spostare sopra.
Nella modalità di comando DVR: riproduce il le registrato lentamente
LEFT
Nella modalità di comando PTZ: comanda i movimenti grandangolare e panoramica
verticale facendoli spostare a sinistra
Nella modalità di comando DVR: comanda il le registrato facendolo andare indietro
RIGHT
Nella modalità di comando PTZ: comanda i movimenti grandangolare e panoramica
verticale facendoli spostare a destra
Nella modalità di comando DVR: comanda il le registrato facendolo andare avanti
RUOTARE A
SINISTRA E󰀨etto zoom ingrandente della lente
RUOTARE A
SINISTRA E󰀨etto zoom riducente della lente
1.3 Introduzione comando Joystick
1.4 Introduzione alle indicazioni per il display LCD
Ogni tipologia di funzionamento è indicata e corrispondente nel display LCD. Il display LCD passerà alla modalità di
risparmio energetico (ridurre al minimo la luminosità) in 30 secondi in mancanza di attività.

4
46916.001
IT
2 Congurazione e interrogazione della tastiera
Menu ad albero della tastiera
2.1 Introduzione all'interfaccia sul pannello posteriore
Tenere premuto il tasto SETUP per tre secondi, per accedere allo stato di congurazione della tastiera (pass-
word di default: 8888)
Impostazione PTZ Indirizzo PTZ
Protocollo corrispondente
Velocità di trasmissione
Sistema parametro
Impostazione password
Ripristinare impostazione predenita
Impostazione suono
Impostazione ID tastiera
Premere il tasto SEARCH , vericare l'uscita comando, impostazione parametro da tastiera
RICERCA SISTEMA
Nome modello
Numero di serie tastiera
2.2 Verica parametri tastiera:

5
46916.001
IT

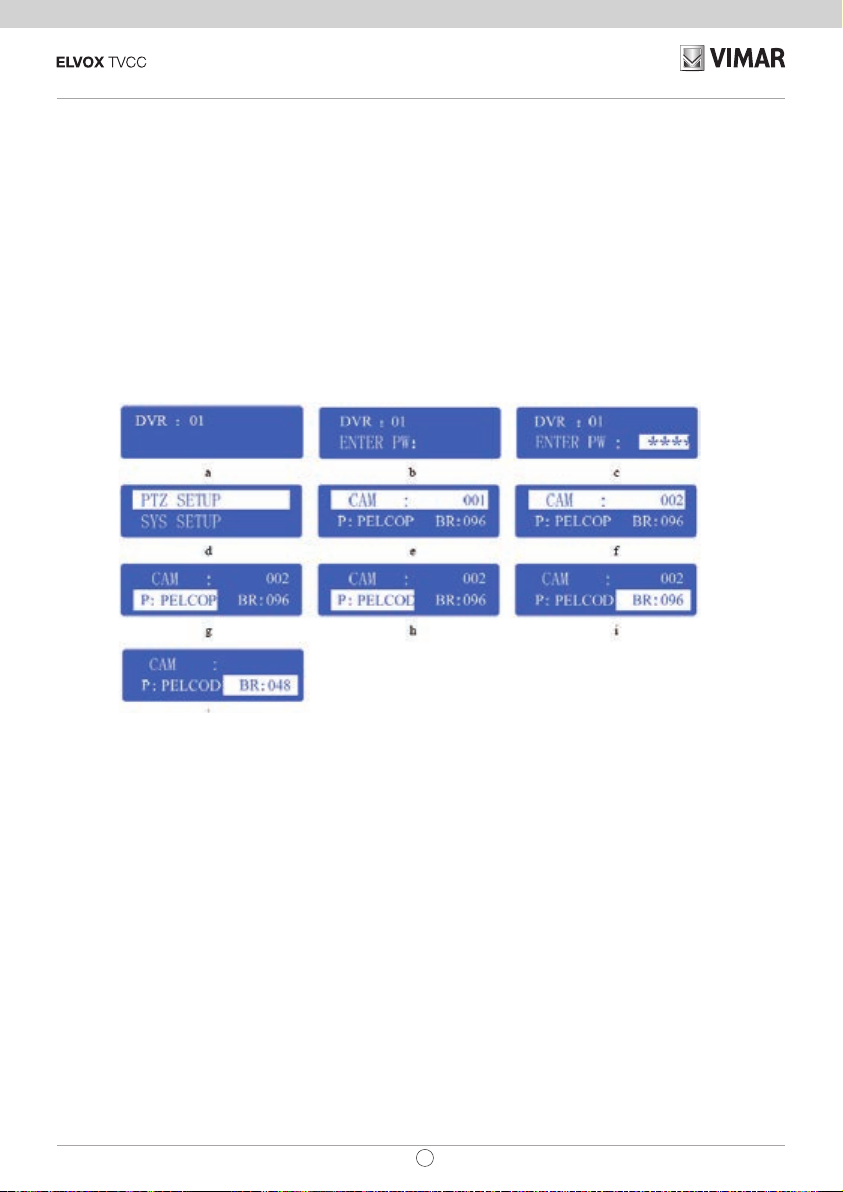

Illustrazione congurazione
Di seguito un esempio che spiega come impostare la PTZ: cambiare il protocollo di comunicazione del dome 002 a
PELCO-D, e cambiare la velocità di trasmissione a 4800.
1. Nella modalità di standby (g a), tenere premuto il pulsante “Setup” per 3 secondi, accedere al menu principale (g
b);
2. Inserire la password (g c, password di default: 8888);
3. Premere [Enter], accedere al menu impostazione e spostando il joystick in su o in giù selezionare [PTZ SETUP] o
[SYS SETUP](g d);
4. Selezionare [PTZ SETUP], premere [Enter] per accedere a [PTZ SETUP];
5. Spostare il joystick a sinistra o a destra per scegliere l'indirizzo della PTZ, ad es. 002 (g e, f), quindi premere
[Enter] per accedere al livello successivo di menu (g g);
6. Spostare il joystick in su o in giù per selezionare il protocollo di comunicazione, ad es. PELCO-D (g h);
7. Spostare il joystick a destra per modicare la velocità di trasmissione (g i), quindi selezionare il baud rate spo-
stando in su o in giù (g j);
8. Premere [Enter], quindi premere “ESC” no a che si ritorna alla modalità standby (g a);
9. La congurazione è completata

6
46916.001
IT
3 Schema elettrico tipico
3.1 Comando PTZ
RS485
EXPORT
PTZ-CON PTZ-AUX Ground DVR-AUX DVR-CON
10987654321
Ta Tb Ra Rb G G Ra Rb Ta Tb RS485-EXPORT
PTZ DVR PW
DC-12V
10 1
RS485
EXPORT
PTZ-CON PTZ-AUX Ground DVR-AUX DVR-CON
10987654321
Ta Tb Ra Rb G G Ra Rb Ta Tb RS485-EXPORT
PTZ DVR PW
DC-12V
10 1
RS485-EXPORTRS485-EXPORT
A B BA A .......
TA
RS 485 +
TB
RS 485 -
Verso il DVR
Tastiera ausiliaria
Tastiera Host
Collegare il pin 8 (Ra) della tastiera host
con il pin 10 (Ta) della tastiera ausiliaria
Collegare il pin 7 (Rb) della tastiera host
con il pin 9 (Tb) della tastiera ausiliaria
Collegare il pin 10 (Ta) della
tastiera host con PTZ RS485+ Collegare il pin 9 (Tb) della tastiera host con PTZ RS485+ Il PTZ o il dome
possono collegare
a cascata no a
un massimo di
128 unità

7
46916.001
IT

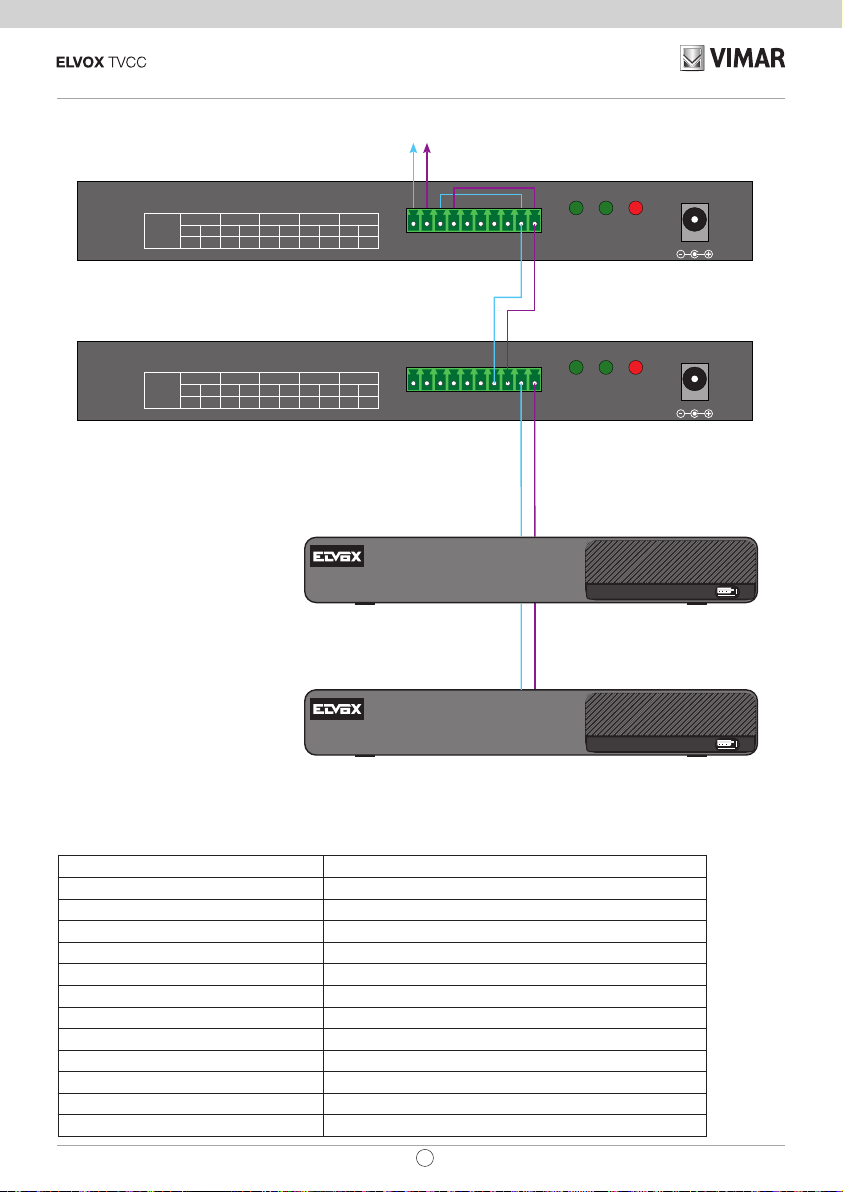

3.2 Comando DVR
4 Speciche tecniche
Modello tastiera Descrizione
Supportato 31 DVR
Supportato 128 DVR
Joystick 2D
Interfaccia di comunicazione Porta RS-485
Schermo LCD 122mm* 32mm
Lunghezza max. cavo 1200 m
Temperatura di esercizio -10°C--+55°C
Umidità di esercizio 10%--90%
Alimentazione elettrica CC-12V±10% 50Hz
Potenza di esercizio media 10W
Dimensioni 300mm*180mm*86mm
Peso 2,50kg
RS485
EXPORT
PTZ-CON PTZ-AUX Ground DVR-AUX DVR-CON
10987654321
Ta Tb Ra Rb G G Ra Rb Ta Tb RS485-EXPORT
PTZ DVR PW
DC-12V
10 1
RS485
EXPORT
PTZ-CON PTZ-AUX Ground DVR-AUX DVR-CON
10987654321
Ta Tb Ra Rb G G Ra Rb Ta Tb RS485-EXPORT
PTZ DVR PW
DC-12V
10 1
RS485-EXPORTRS485-EXPORT
REC NET PWR
REC NET PWR
.............
TA
RS 485 +
TB
RS 485 -
Tastiera ausiliaria
Tastiera Host Collegare il pin 3 (Rb) della tastiera host
con il pin 1 (Tb) della tastiera ausiliaria
Collegare il pin 4 (Ra) della tastiera host
con il pin 1 (Ta) della tastiera ausiliaria
Verso il DVR
Collegare il pin 2 (Ta) della tastiera host
con il pin D+ della porta DVR KB (o pin 3
della porta tastiera DVR RJ45)
Collegare il pin 1 (Tb) della tastiera host
con il pin D- della porta DVR KB (o pin 4
della porta tastiera DVR RJ45)
Pin D+ porta DVR KB (o pin 3 della porta
tastiera DVR RJ45) Pin D- porta DVR KB (o pin 4 della porta tastiera DVR RJ45)
Il DVR può collegare a cascata no a un
massimo di 31 unità
DVR di rete integrato
DVR di rete integrato

8
46916.001
EN
Thanks a lot for purchasing our product. If there is any question, please feel free to contact us.
This manual may have something inaccurate in technology, unsuited with the product’s functions and operations or
the misprints. The manual’s content will change with the enhanced functions of the product, as well as give the regular
advance or renew the product and procedure in this manual. The renewed content will be added in the new edition of
this manual and no separate notice will be given.
Notes:
LCD display can be easily damaged. Please do not press or exposure in sunshine for a long time;
The joystick can be easily damaged. If it needs to be repaired, please wrap and ship it by using original or safety
packaging;
This keyboard should be used in certain range of temperature and humidity, referring the technical index. Please con-
nect the keyboard correctly as this manual requires.
Items Quantity Note
DC12V power adapter 1Input: AC100-240V
10PIN connector 1
CD with user’s manual 1
Contents
1. Main Features...........................................................................................................................................................9
2. Conguration and querying of the keyboard...........................................................................................................12
3. Typical wiring diagram ............................................................................................................................................14
4. Technical Specication ...........................................................................................................................................15
