VOGEL&NOOT ARUN-T User instructions

ARUN-T
designheizkörper
designradiators
Montage- und Bedienungsanleitung
Assembly and operating manual DFLMZMAP0A
DGB FPL RO

ACHTUNG !
Heizkörperrückansicht
ATTENTION !
Back of radiator
=
BL
A
C
min. 304
157 960
III III
BH
Z
BL -40
=
157
A
B
CC
42
64 - 76
Abb. 3
Abb. 1
Abb. 2
15
73
6
4
8
2
II
D
F
E
50 I
BH BL
1194
500
600
750
900
1754
500
600
750
900
2154
500
600
750
900
Detail Z
Vorlauf
Flow pipe
Rücklauf
Return pipe

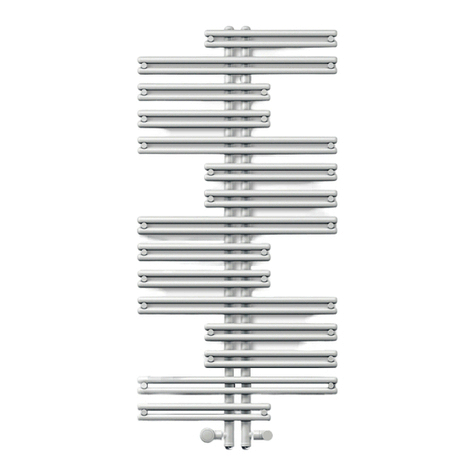

Die Designheizkörper ARUN-T sind hochwertige Produkte, die
nicht nur der Raumheizung dienen, sondern auch zur Trocknung
von Handtüchern geeignet sind. Daher ist zu beachten, dass sie
heiße Oberflächen besitzen. Es dürfen nur Textilien, die mit Wasser
gewaschen wurden, getrocknet werden.
Selbstverständlich ist es unzulässig, diesen Heizkörper als Kletter-
oder Sportgerät zu benutzen.
Zur Reinigung der Heizkörperoberflächen sind schonende, nicht
scheuernde Reinigungsmittel zu verwenden.
Für den Fall des Elektroheizungsbetriebes muss die Heizwasser-
ausdehnung immer bis zum Expansionsgefäß gewährleistet sein,
z. B. durch Öffnen des Rücklaufventiles. Um Wärmeverschlep-
pungen in das Heizungsnetz zu vermeiden, wird in diesem Fall
empfohlen, das Thermostatventil zu schließen. Selbstverständlich
darf die Elektroheizung nur in Betrieb genommen werden, wenn
der Heizkörper komplett mit Heizungswasser gefüllt ist.
Wird der Heizkörper elektrisch betrieben, darf er aus sicherheits-
technischen Gründen nicht komplett abgedeckt werden.
ARUN-T design radiators are high quality products which are
suitable for drying towels as well as heating rooms. For this rea-
son it is important to remember that they have hot surfaces. Only
textiles that have been washed in water may be dried.
Of course it is not permitted to use the radiators as climbing fra-
mes or sports equipment.
The radiator surfaces must be cleaned with gentle non-scouring
cleansing agents.
For electrical heating operations the heating water must always
be able to expand to the expansion tank, e.g. by opening the
non-return valve. To prevent heat being transferred to the heating
network in this case, we recommend closing the thermostat
valve. Of course, the electrical heating may only be switched on
after the radiator has been completely filled with water.
For safety reasons, the radiator must not be covered completely
if it is operated electrically.
GB
INSTALLATION / ASSEMBLY ARUN-TINSTALLATION / MONTAGE ARUN-T
D
BEDIENUNG UND PFLEGE
DGB
OPERATION AND CARE
Die Installation und Inbetriebnahme Ihres Designheizkörpers ARUN-T
ist von einer zugelassenen Fachfirma durchzuführen. Bei der Installation
sind die einschlägigen Normen bzw. die nationalen elektrotechnischen
Sicherheitsvorschriften wie ÖVE- und VDE- Bestimmungen zu beachten.
Unter Berücksichtigung der geometrischen Maße des Designheizkörpers
ARUN-T und der Anschlusselemente (Ventile, Verschraubungen) -
siehe (Abb.1) - ist die Verrohrung vorzubereiten. Wird eine Elekto-
heizpatrone verwendet, kann diese in die 1/2“ Muffe I eingedichtet
werden. Dabei sind die Hinweise der Elektropatronenmontagenan-
leitung zu beachten.
Die nicht verwendeten Anschlüsse mit den beigepackten Stopfen ver-
schließen, wobei in eine der beiden Muffen lll die 1/2“ Entlüftung
zu montieren ist.
Vor der Montage des Raumteilers ist zu beachten: Vorlauf und
Rücklaufanschluss sind entsprechend der Abb. 3 vorzusehen.
MONTAGE
Aufstecken der beigepackten Blechmuttern 1auf die Montagestutzen 2
(Abb. 2). Gilt für die Montagepositionen Abzw. auch B, wenn eine
Heizkörperbauhöhe 2154 mm gegeben ist. Bodendistanzstück Dmit
O-Ring in Muffe ll fest einschrauben. Abdeckrossette Fmit dazuge-
hörigem O-Ring aufstecken (Abb. 3). Justierschraube Ein das vorge-
sehene Gewinde M10 des Bodendistanzstückes vollkommen hinein-
drehen.
Anreißen, Bohren der Löcher Aund C- Bohrer ø 10 - und setzen
der Dübel entsprechend den Aufhängungsmaßen Abb. 1. Für die
BH 2154 mm gilt dies ebenfalls für die Lochposition B
Empfehlung:
Messen Sie bitte vorher zur Heizkörperidentifikation die Abstand-
maße der Montagestutzen - (Abb. 1) nach.
Nach Bedarf (Wandbeschaffenheit) sind die beigepackten Kunststoff-
beilagen 3auf die Wandfüße 4zu kleben (Abb. 2) (Bitte auf saubere
Klebestellen achten).
Befestigung der Wandfüße 4und vertikales Ausrichten derselben, wobei
die Senklochbohrungen 5laut Abb. 2 zu positionieren sind. Dabei sollen
die Wandmontageschrauben 6in der Mitte der Langlöcher der Wand-
füße montiert werden. (Es wird empfohlen, das Abstandsmaß der
montierten Wandfüße vor der Heizkörperwandmontage zu kontrollieren).
Montage des Designheizkörpers:
Die Montagestutzen 2werden in Wandfüße 4gesteckt und mittels
Blechschraube 7locker miteinander verbunden. Durch das Langloch im
Montagestutzen kann der Wandabstand variiert werden. Verstellmöglich-
keiten der Wandfüße in Baubreiten - bzw. Bauhöhenrichtung sind durch
das Langloch in der beweglichen Scheibe 8im Wandfuß gegeben,
sollten die hydraulischen Anschlüsse nicht genau passen. Durch Heraus-
schrauben der Justierschraube Ekann der Designheizkörper zusätzlich
horizontal ausgerichtet bzw. Bodenunebenheiten ausgeglichen werden.
Achtung: Schraube max. 5 mm herausschrauben. Justierschraube
am Boden mit Sechskantschrauben befestigen. O-Ring und Abdeck-
rossette auf die Justierschraube drücken. Montagestutzen 2und
Wandfüße 4mit Blechschraube 7festziehen.
Heizkörper hydraulisch anschließen Abb. 3
Installation and putting into service of your ARUN-T designer radiator
should be carried out by an approved specialist contractor. The appli-
cable standards and national electrotechnical safety regulations such
as the ÖVE and VDE regulations must be observed for installation.
The pipework should be prepared taking into account the geometrical
dimensions of the ARUN-T designer radiator and the connecting
elements (valves, unions) - see (Abb. 1).
Where an electric heating cartridge is used, this can be sealed into
the 1/2“ sleeve I, following the instructions given in the electric
cartridge fitting instructions.
Blank off any unused connections using the enclosed plugs, fitting
the 1/2“ bleeder into one of the two sleeves III.
Before fitting the room divider, note that feed and return
connections should be arranged in accordance with Abb. 3.
ASSEMBLY
Insert the self-tapping screws 1into the mounting support 2
(Abb. 2). The same applies to mounting positions Aor Bwith an
overall radiator height of 2154 mm. Tightly screw the bottom spacer
Dwith O-ring into sleeve II. Fit the cover rosette Ftogether with its
O-ring (Abb. 3). Fully screw the adjusting screw Einto the M10
tapped hole in the bottom spacer.
Mark and drill holes Aand C- 10 mm dia. drill bit - and fit the wall
plugs in accordance with the mounting dimensions Abb. 1. With
2154 mm overall height, this also applies to hole position B.
Recommendation:
For radiator identification, please check the distance between the
mounting supports (Abb. 1) beforehand.
Fit the enclosed adhesive plastic shims 3to the wall brackets 4as
required (wall surface) (Abb. 2), ensuring a neat joint.
Secure and vertically align the wall brackets 4, positioning the coun-
tersunk holes 5in accordance with Abb. 2, whereby the wall fixing
screws 6should be positioned centrally in the wall bracket slots.
(We recommend checking the distance of the fitted wall brackets
before mounting the radiator on the wall.)
Designer radiator - assembly
Insert the mounting supports 2into the wall brackets 4and loosely
join together with self-tapping screw 7. The distance from the wall
can be varied by means of the slots in the mounting supports. If the
water connections do not fit exactly, adjustment of the wall brackets
in overall construction width or height direction is provided by the
movable disc 8in the wall foot.
In addition, the designer radiator can be aligned horizontally or
uneven floors be compensated by backing off the adjusting screw E.
Note: Back off the adjusting screw by 5 mm maximum. Secure the
adjusting screw at the bottom with hexagon head screws. Press the
O-ring and cover rosette onto the adjusting screw. Tighten the moun-
ting supports 2and wall brackets 4using self-tapping screws 7.
Connect the radiator to the water supply Abb. 3.

Les radiateurs design ARUN-T sont des produits de haute
qualité qui ne servent pas seulement à chauffer les pièces mais
peuvent également être utilisés pour faire sécher des serviettes de
toilette. Dans ce cas, il faut veiller à ce que leur surface soit chaude.
Il ne faut utiliser que des textiles lavés avec de l’eau et secs.
Bien entendu, on ne doit pas grimper sur les radiateurs ni s’en
servir comme d’appareils de sport.
Pour nettoyer la surface des radiateurs, veillez à employer des
produits non agressifs et non récurants.
En cas de fonctionnement en mode électrique des radiateurs, il faut
veiller à ce que la dilatation de l’eau chaude soit assurée jusqu’au
récipient d’expansion, par exemple en ouvrant la soupape de reflux.
Pour éviter que la chaleur ne soit entraînée dans le réseau de chauf
fage, il est recommandé de fermer la soupape du thermostat dans ce
cas. Naturellement, le mode de fonctionnement électrique ne doit
être mis en marche qu’une fois le radiateur entièrement rempli d’eau.
Pour des raisons de sécurité, le radiateur ne doit pas être recou-
vert intégralement lorsqu’il marche en mode électrique.
Grzejniki dekoracyjne FLORENCJA-T są produktami wysokiej jakości,
służącymi nie tylko do ogrzewania pomieszczeń, ale i do np.
suszenia ręczników. Z tego też względu nie należy zapominać,
że posiadają one gorące powierzchnie.
Nie zezwala się natomiast na używanie grzejników do innych
celów, jak np. drabinki sportowe.
Do czyszczenia powierzchni grzejników należy stosować środki o
łagodnym działaniu, nie uszkadzających powierzchni.
W razie użycia grzałki elektrycznej, przyrost objętości wody musi
być skompensowany poprzez otwarcie zaworu powrotnego. Zaleca
się także zamknięcie głowicy termostatycznej na zasilaniu.
Ogrzewanie elektryczne może zostać uruchomione tylko wtedy, gdy
grzejnik wypełniony został całkowicie wodą.
Jeżeli grzejnik działa jako elektryczny poprzez użycie grzałki
elektrycznej, to ze względów technicznych oraz bezpieczeństwa nie
może być całkowicie zakryty.
PL
INSTALACJA I MONTAŻ GRZEJNIKÓW
DEKORACYJNYCH FLORENCJA-T
INSTALLATION / MONTAGE ARUN-T
F
UTILISATION ET ENTRETIEN
FPL
OBSŁUGA I UTRZYMANIE CZYSTOŚCI
L’installation et la mise en service de votre radiateur design ARUN-T
doivent être effectuées par une société agréée. Il faut veiller lors de
l’installation aux normes en vigueur et aux consignes de sécurité
nationales en matière d’électrotechnique telles que les dispositions
ÖVE et VDE.
Le tubage doit être préparé en tenant compte des dimensions
géométriques du radiateur design ARUN-T (soupapes, vissages) -
cf. Abb. 1.
En cas d’utilisation d’une cartouche chauffante, cette dernière peut
être étanchée dans le manchon I 1,2“. Pour cela, respecter les
instructions de montage de la cartouche chauffante.
Les raccords non utilisés doivent être fermés à l’aide des bouchons
inclus à l’emballage, la purge 1/2“ devant être montée à l’un des
deux manchons III.
Avant le montage du séparateur de pièce, veillez à prévoir
le raccord de l’aller et du retour conformément à la Abb. 3.
MONTAGE
Fixer les écrous en tôle 1inclus à l’emballage sur les tubulures de
montage 2 (Abb. 2). C’est valable pour les positions de montage A
et B, quand la hauteur du radiateur est de 2154 mm. Visser solide-
ment l’écartement au sol Davec l’anneau torique dans le manchon
II. Fixer la rosette de recouvrement Favec l’anneau torique corre-
spondant (Abb. 3). Visser complètement la vis de réglage Edans le
filetage M10 prévu à cet effet. Tracer et percer les trous Aet C-
mèche de diamètre 10 - et placer les chevilles conformément aux
mesures auxquelles le radiateur sera accroché, Abb. 1. Cela vaut
aussi pour la position de trou Bquand la hauteur est de 2154 mm.
Recommandation
Veuillez mesurer au préalable l’écartement des tubulures de
montage (Abb. 1) pour identifier le radiateur.
Au besoin (état du mur), les garnitures en plastique 3incluses à
l’emballage sont à coller sur les pieds muraux 4 (Abb. 2) (veiller à
ce que les emplacements à coller soient propres!).
Fixer les pieds muraux 4et ajuster verticalement ces derniers, les
alésages 5devant être positionnés conformément à la Abb. 2. Pour
cela, les vis de montage au mur 6devraient être montées au milieu
des trous longitudinaux (nous recommandons de contrôler l’écartement
des pieds muraux montés avant le montage du radiateur au mur).
Montage du radiateur design:
Insérer les tubulures de montage 2dans les pieds muraux 4et les
visser lâchement à l’aide des vis en tôle. La distance d’avec le mur
peut être variée grâce au trou longitudinal du support de montage.
Le trou longitudinal du disque mobile 8du pied mural permet de
régler les pieds muraux en largeur de pose et en hauteur, dans le cas
où les raccords hydrauliques ne concorderaient pas exactement. En
outre, le radiateur design peut être orienté horizontalement ou les
inégalités du sol compensées en dévissant la vis de réglage E.
Attention: Ne dévisser la vis que de 5 mm au maximum. Fixer la
vis de maniement au sol à l’aide de vis hexagonales, presser l’an-
neau torique et la rosette de recouvrement sur la vis de maniement.
Serrer la vis en tôle 7.
Effectuer le raccordement hydraulique du radiateur, Abb. 3.
Instalacja i uruchomienie grzejnika dekoracyjnego FLORENCJA-T
powinno zostać wykonane przez uprawnioną do tego firmę.
Należy również uwzględnić obowiązujące obecnie normy i przepisy.
Podłączenie instalacji należy przygotować uwzględniając wymiary
grzejnika oraz jego podłączenia.
WSKAZÓWKI
AW przypadku nie instalowania grzałki elektrycznej, należy mufę I
oraz jedną z muf III zaślepić korkami a do drugiej z muf III
wkręcić odpowietrznik (wszystkie korki są załączone do
wyposażenia dodatkowego).
B. W przypadku instalowania grzałki elektrycznej, zaleca się w tym
celu użycie mufy I. Należy przy tym przestrzegać wskazówek,
zalecanych przez danego producenta grzałek, dotyczących
samego montażu grzałki elektrycznej
MONTAŻ
Przyłącza zasilania i powrotu należy podłączyć zgodnie z Abb. 3.
Nasadki metalowe 1osadzić we wsporniki montażowe 2 (Abb. 2).
Dla pozycji montażowej Awzględnie B przy wysokości grzejnika
2154mm należy wkręcić stopę grzejnika Dwraz z uszczelką w mufę II
(Abb. 3). Nasunąć rozetę Fz uszczelką na stopę grzejnika D
(Abb. 3). Pokrętło poziomujące Ewkręcić całkowicie w odpowiedni
gwint M10 stopy grzejnika D. Oznaczyć żądaną pozycję Ai C.
Za pomocą wiertła ø10 wywiercić otwory i zamontować w nich kołki
rozporowe (Abb. 1). Dla grzejnika o wysokości 2154mm także w
pozycji B.
Wskazówka:
W celu bezproblemowej instalacji należy bardzo dokładnie
zmierzyć odstępy między wspornikami 2 (Abb. 1 )
W razie potrzeby, zależnie od stanu ściany, można wykorzystać załączone
do zestawu elementy wspomagające montaż z tworzywa sztucznego 3
i nakleić na wsporniki 4 (Abb. 2). Należy zwrócić uwagę na czystość
klejonych powierzchni.
Zamocować wsporniki ścienne 4, przy czym otwory 5we wspornikach
skierowane powinny być na zewnątrz oraz śruby służące do montażu
do ściany 6muszą zostać zamocowane w samych wspornikach 4
(proponuje się skontrolowanie odstępów między wspornikami 4przed
zamontowaniem grzejnika). Osadzić wsporniki montażowe 2we
wspornikach ściennych 4a następnie zamocować je przy pomocy
śrub metalowych 7(służą one do określenia odległości od ściany).
W przypadku, gdy przyłącza zasilania i powrotu nie pasują idealnie
do siebie, dobór odpowiedniej odległości regulowany jest przy
pomocy podłużnego otworu w ruchomej blaszce 8umieszczonej
we wsporniku ściennym 4. Poprzez regulację pokrętłem poziomu-
jącym Emożna wypoziomować grzejnik, lub zapobiec problemom
związanym z nierównością podłoża.
UWAGA:
Regulacja poziomu do maks. 5mm. Pokrętło poziomujące E przymo-
cowywać do podłoża przy pomocy śrubokrętu. Rozetę Fwraz z uszczelką
nasunąć na pokrętło poziomujące E. Wsporniki montażowe 2i ścienne 4
mocować przy pomocy śruby metalowej 6.
Grzejnik podłączyć do instalacji centralnego ogrzewania (Abb. 3).

Radiatoarele ARUN–T sunt produse de înaltă calitate care nu doar
încălzesc încăperi, ci pot fi utilizate şi pentru a usca prosoape.
Trebuie reţinut că suprafeţele sunt fierbinţi. Pot fi puse la uscat
numai textile spălate în apă.
Bineînţeles, radiatoarele nu pot fi utilizate ca şi echipamente de
sport.
Suprafeţele radiatoarelor trebuie curăţate cu soluţii anticorozive.
În cazul funcţionării electrice a radiatoarelor, trebuie asigurată dilatarea
apei în vasul de expansiune, prin deschiderea supapei de uni-sens.
Pentru a evita transferul căldurii în sistem, este recomandabil să se
închidă robinetul termostatic. Bineînţeles, radiatorul electric poate fi
pus în funcţiune numai după ce a fost complet umplut cu apă.
Din motive de siguranţă, radiatorul nu trebuie acoperit în întregime,
în cazul în care funcţionează electric.
INSTALARE ŞI MONTAJ ARUN–T
RO
UTILIZARE ŞI ÎNTREŢINERE
RO
Montajul şi punerea în funcţiune a radiatorului design ARUN–T
trebuie făcute de către o societate autorizată. De asemenea, trebuie
respectate standardele şi normele naţionale din domeniul elec-
trotehnic, cum ar fi ÖVE şi VDE.
Pregătiţi sistemul de distribuţie a ţevilor ţinând cont de dimensiunile
şi geometria radiatorului design, cât şi de elementele de conectare
(robineţi, racorduri) (Abb. 1).
Dacă se foloseşte un cartuş caloric, acesta trebuie cuplat în unul din
racordurile de 1/2”I, respectând instrucţiunile de montaj.
Racordurile neutilizate trebuie blindate folosind dopurile incluse în
furnitură, robinetul de golire de 1/2” cuplându-se într-una din cele
două mufe III.
Înainte de a monta separatorul, trebuie reţinut că turul şi returul
instalaţiei vor corespunde Abb.3.
MONTAJUL
Fixaţi piuliţele 1în ştuţurile de montaj 2 (Abb. 2). La fel se procedează
şi la poziţiile de montaj Aşi B, când înălţimea radiatorului este de
2154 mm. Înşurubaţi strâns ecartamentul la sol Dîn mufa II. Fixaţi
rozeta de acoperire Fîmpreună cu O- ring -ul corespunzător (Abb. 3).
Înşurubaţi complet şurubul de reglaj Eîn gaura filetată M10
prevăzută.
Marcaţi şi faceţi găurile pentru poziţia Aşi C– gaura ø10 – şi pozi-
ţionaţi diblurile în funcţie de mărimea masei suspendate. (Abb. 1).
Având o înălţime totală de 2154 mm, acestea sunt valabile şi în
cazul poziţiei B.
Recomandare:
Verificaţi în primul rând distanţa între ştuţuri, pentru a putea
determina modelul radiatorului (Abb. 1).
Dacă e nevoie, în funcţie de starea peretelui, adăugaţi elementul de
fixare 3, din plastic transparent, pe perete 4 (Abb. 2). Asiguraţi-vă
că suprafaţa de adeziune este curată.
Fixaţi şi aliniaţi vertical baza inferioară pe perete 4; gaura de scurgere 5
de la baza peretelui trebuie îndreptată conform Abb. 2. Şuruburile de
fixare 6trebuie plasate în centrul găurilor longitudinale ale suportului
mural. (Vă recomandăm să verificaţi spaţiul dintre suporturile murale,
înainte de a monta radiatorul pe perete).
Dacă baza inferioară Beste folosită ca şi distanţier, cuplaţi-o la
ştuţuri cu ajutorul şuruburilor 7. Montaţi radiatorului pe perete 4
introducând partea superioară a suportului de montaj 2în baza din-
spre perete A– şi racordaţi-o lejer cu ajutorul unui şurub din oţel 7.
Distanţa până la perete poate varia în funcţie de găurile din suportul
de instalare. Dacă partea hidraulică nu se potriveşte perfect, înălţimea
şi lungimea pot fi reglate cu ajutorul găurii alungite de pe plăcuţa
situată pe suport 8. În plus, radiatorul design poate fi aliniat orizontal
sau poate compensa neregularităţile solului ajustând şurubul de reglaj E.
Atenţie: Ajustaţi şurubul de reglaj cu maxim 5 mm. Fixaţi şurubul
la sol cu ajutorul şuruburilor hexagonale. Apăsaţi O- ring - ul şi
rozeta de acoperire pe şurubul de reglaj.
Strângeţi şurubul din oţel. Faceţi racordul hidraulic al radiatorului.

Die Heizkörper der Familie ARUN-T sind elegante Designheiz-
körper, geeignet für Warmwasserzentralheizungen mit max.
Betriebstemperatur von 110 °C und max. Betriebsüberdruck von
10 bar.
Der gleichbleibende hohe Qualitätsstandard unterliegt einer
laufenden Eigen- und Fremdüberwachung.
Nacharbeiten am Heizkörper (z.B. Schweißarbeiten) durch den
Kunden sind nicht erlaubt.
Die Produktfamilie ARUN-T kann auch mit einer Elektrozusatz-
heizung ausgestattet werden, wobei die nachfolgenden
Empfehlungen einzuhalten sind:
Vogel & Noot gewährt, vom Tage der Liefe
rung an, für die Design-
heizkörper ARUN-T
eine Garantie von 10 Jahren auf wasser-
seitige Dichtheit und Funktion bzw. 5 Jahre auf die beschichtete
Oberfläche.
Transportschäden sind spätestens am nächsten, dem Liefertag
folgenden Werktag dem Lieferanten zu melden.
Im Garantiefall ist die Rechnung vorzulegen.
Die Garantie bezieht sich auf alle Teile, die nachweisbar mit einem
Materialfehler behaftet sind oder die infolge fehlerhafter Aus-
führung schadhaft werden.
Normale Abnützungen, Schäden durch höhere Gewalt, vorsätzliche
oder fahrlässige Beschädigungen, die durch das Nichtbeachten
der Montage-, Gebrauchs- und Pflegeanweisungen entstehen,
sind von der Garantieleistung ausgenommen.
Wir übernehmen keine Garantie für Schäden, die aufgrund unge-
eigneter oder unsachgemäßer Verwendung, fehlerhafter Montage
und / oder Inbetriebsetzung durch Dritte, fehlerhafter oder nach-
lässiger Behandlung, ungeeigneter Betriebsmittel, Fremdkörper-
einschwemmungen, mangelhafter Bauarbeiten, chemischer, elek-
trochemischer oder elektrischer Einflüsse entstehen, sofern sie
nicht auf unser Verschulden zurückzuführen sind.
Im Falle einer von Vogel & Noot anerkannten
mangelhaften
Ausführung oder eines anerkan
nten Materialfehlers, behält sich
Vogel & Noot das Recht vor, mangelhafte Teile instand zu setzen
oder durch mangelfreie Teile zu ersetzen. Ausgetauschte Teile
gehen in das Eigentum von Vogel & Noot über.
Die Garantielaufzeit wird infolge ihrer langen Dauer bei Inan-
spruchnahme (Instandsetzung oder Ersatzlieferung) durch den
Endkunden über diesen Zeitraum hinaus nicht verlängert.
Vogel & Noot behält sich das Recht vor, ohne vorhergehende
Ankündigung die technischen Merkmale seiner Produkte zu
ändern.
Die hydraulische Leistungsregelung - Raumtemperaturregelung -
erfolgt bei der Heizkörperfamilie ARUN-T durch ein extern
montiertes Heizkörperthermostatventil.
Das Wandmontagekonzept ist ein auf fertige Wände
konzipiertes System.
ARUN-T radiators are elegant design radiators suitable for
warm water central heating systems with a maximum operating
temperature of 110 °C and a maximum operating pressure of
10 bar.
The consistently high quality standards are subject to continual
internal and external controls.
Customers may not carry out work (e.g. welding) on the
radiators.
ARUN-T products can also be fitted with an additional electrical
heating element if the following recommendations are complied
with:
The hydraulic regulator - room temperature control for ARUN-T
radiators is carried out by an externally mounted radiator
thermostat valve.
The wall installation concept is a system designed for
finished walls.
ARUN-T design radiators are covered by Vogel & Noot 10 year
warranty for water side sealing and function and a 5 year warranty
for coated surfaces from the date of delivery.
Damage caused during transport must be reported to the supplier
no later than the next working day after delivery.
The invoice must be submitted when making a warranty claim.
The warranty is valid for all parts with proven material defects or
which become defective as a result of faulty workmanship.
Normal wear, damage caused by force majeure, damage caused
deliberately or through negligence, non-compliance with the
installation, operating and care instructions are not included in
the warranty.
We accept no guarantee claims for damage resulting from improper
or inappropriate use, faulty installation and/or commissioning by
third parties, incorrect or negligent treatment, unsuitable operating
agents, foreign bodies in the water, faulty workmanship, chemical,
electrochemical or electrical influences that were not caused by us.
In the event that Vogel & Noot accepts that finishing was faulty
or that material was defective, Vogel & Noot reserves the right to
repair defective parts or to replace them with parts in good con-
dition. Parts which have been replaced become the property of
Vogel & Noot.
As a result of its length in the event of warranty claims (repair or
supply of spare parts) by the final customer, the warranty will not
extended beyond this term.
Vogel & Noot reserves the right to alter the technical specifications
of its products without prior notice.
HEIZKÖRPERBESCHREIBUNG
D
GARANTIEBEDINGUNGEN
D
GB
DESCRIPTION OF RADIATOR
GB
WARRANTY CONDITIONS
Heizkörperdimension,
Baulänge x Bauhöhe
Radiator Sizes,
total length x total height
[mm]
PTC-Elektroheizelement
PTC-Electrical heating
[W] bei / at 60 °C
500 x 1194 600
500 x 1754 600
500 x 2154 900
600 x 1194 600
600 x 1754 900
600 x 2154 900
750 x 1194 600
750 x 1754 900
750 x 2154 900
900 x 1194 900
900 x 1754 900
900 x 2154 900

Les radiateurs de la série ARUN-T sont d'élégants radiateurs
design, convenant aux systèmes de chauffage central à eau
chaude. La température de service maximum est de 110 °C et la
surpression de service maximum de 10 bar.
Le haut niveau de qualité constant est soumis à des contrôles
internes et externes de façon continue.
Les clients ne sont pas autorisés à effectuer des travaux
ultérieurs sur les radiateurs (soudures, par exemple).
Les produits de la gamme ARUN-T peuvent également être
équipés d’un dispositif de chauffage électrique complémentaire,
à condition de respecter les recommandations suivantes:
Dans le cadre de la gamme ARUN-T, le réglage hydraulique
de la puissance/température de la pièce s’effectue grâce à un
thermostat monté à l’extérieur du radiateur.
Le système de fixation murale a été conçu pour des murs
déjà finis.
Vogel & Noot accorde une garantie de 10 ans en matière
d'étanchéité et de fonctionnement pour les radiateurs design de
la gamme ARUN-T à partir du jour de la livraison ainsi qu’une
garantie de 5 ans pour les surfaces peintes.
Les dommages survenus pendant le transport doivent être signalés
au fournisseur au plus tard un jour ouvrable après la livraison.
En cas d’un recours à la garantie, la facture doit être présentée.
La garantie s’étend aux pièces comportant un défaut de matériel
avéré ou devenues défectueuses en raison d’une erreur de con-
struction.
L'usure normale, les dommages survenus dans le cadre de cata-
strophes naturelles, les détériorations intentionnelles ou résultant
de négligences, du non respect des instructions d’assemblage,
d’utilisation ou d’entretien sont exclus de la garantie.
Aucune garantie n’est accordée pour des dommages survenus en
raison d’une utilisation non conforme ou impropre, d’un montage
et/ou d’une mise en service non appropriée par des tiers, d’une
manipulation impropre ou négligente, d’un outillage non approprié,
de l’inclusion de corps étrangers, de travaux de construction
défectueux, d’influences chimiques, électrochimiques ou électri-
ques, du moment où nous n’en sommes pas responsables.
Dans le cas d’une erreur de construction ou d’un défaut de
matériel avérés, Vogel & Noot se réserve le droit de réparer les
parties défectueuses ou de les remplacer. Les pièces échangées
deviennent alors propriété de Vogel & Noot.
Dans le cas où le client final a recours à la garantie (remise en
état ou échange d'une pièce), la durée de garantie n’est pas pro-
longée au delà de cette période en raison de sa longue durée.
Vogel & Noot se réserve le droit de modifier les spécifications
techniques de ses produits sans avis préalable.
Grzejniki FLORENCJA-T są eleganckimi, grzejnikami wzorniczymi.
Przystosowane są do podłączenia w systemach centralnego
ogrzewania przy maksymalnej temperaturze pracy 110°C oraz
maksymalnym ciśnieniu roboczym 1,0MPa (10 bar).
Niezmienne, wysokie standardy jakości podlegają ciągłej kontroli
służb wewnętrznych, jak i zewnętrznych.
Nie zezwala się na prace naprawcze przy grzejnikach (np. spawanie)
wykonywane na własną rękę, a także inne działania mogące powo-
dować deformację grzejnika, lub zniszczenie powłoki lakierniczej.
Rodzina produktów FLORENCJA-T może zostać wyposażona w grzałkę
elektryczną, przy czym należy zwrócić uwagę na następujące dane:
Regulacja temperatury w pomieszczeniu odbywa się przy użyciu
głowicy termostatycznej zamontowanej na zaworze grzejnikowym.
Idea montażu na ścianie pomyślana jest jako system
przeznaczony dla gotowych ścian.
Na grzejniki dekoracyjne
FLORENCJA-T udzielana jest 10-letnia
gwarancja na szczelność grzejnika oraz 5-letnia na zastosowaną
powłokę na powierzchni grzejnika.
Gwarancja jest liczona od dnia zakupu, potwierdzonego
dowodem zakupu, np. fakturą.
Szkody powstałe w wyniku transportu powinny zostać zgłoszone
do dostawcy grzejnika najpóźniej następnego dnia roboczego po
dacie zakupu towaru.
Gwarancja obejmuje grzejnik, lub jego części, których wadliwe
działanie spowodowane jest jednoznacznie wadą materiałową,
lub których nieprawidłowe działanie wynikło z wadliwego wyrobu.
Normalne ślady zużycia, szkody powstałe w wyniku działania
siły wyższej, szkody spowodowane umyślnie, lub nieumyślnie
poprzez nieprzestrzeganie zasad montażu, lub użycia nie
podlegają warunkom gwarancji.
Gwarancja nie obejmuje szkód powstałych wskutek
nieprawidłowego montażu, nieprawidłowej eksploatacji i/lub
działalności osób trzecich, błędnych lub nieodpowiednich
narzędzi, przedostania się ciał obcych do wnętrza, błędnych robót
budowlanych, oddziaływań chemicznych, elektrochemicznych i
elektrycznych, o ile nie są one spowodowane z winy producenta.
W przypadku wyrobu uznanego przez producenta za
wybrakowany ze względu na budowę lub wady materiałowe,
producent zastrzega sobie prawo do wymiany, lub naprawy
wybrakowanych części, lub samego grzejnika. Rzeczy podlegające
wymianie stają się własnością producenta
Okres gwarancji nie zostaje przedłużony o czas potrzebny do
naprawy/wymiany produktu, lub przekazania części zamiennych.
Vogel & Noot zastrzega sobie prawo do zmiany parametrów
technicznych swoich wyrobów.
DESCRIPTION DU RADIATOR
F
CONDITIONS DE GARANTIE
F
PL
OPIS GRZEJNIKA
PL
WARUNKI GWARANCJI
Dimensions du radiator
wymiary grzejnika
szerokość/wysokość
[mm]
PTC-Chauffage électrique
PTC-grzałka elektryczna
[W] à / przy 60 °C
500 x 1194 600
500 x 1754 600
500 x 2154 900
600 x 1194 600
600 x 1754 900
600 x 2154 900
750 x 1194 600
750 x 1754 900
750 x 2154 900
900 x 1194 900
900 x 1754 900
900 x 2154 900

Radiatoarele ARUN–T sunt radiatoare design elegante pentru
băi, adecvate sistemelor de încălzire centrală, cu o temperatură
maximă de funcţionare de 110°C şi o presiune maximă de 10 bar.
Standardul înalt de calitate este supus unor controale continue,
interne şi externe.
Beneficiarilor le sunt interzise intervenţiile ulterioare asupra radiato-
arelor. (ex: sudura).
Produselor ARUN–T li se poate ataşa un element electric de
încălzire adiţional, cu condiţia ca următoarele recomandări să fie
respectate:
Vogel &Noot acordă o garanţie de 10 ani din punct de vedere al
etanşeităţii şi al funcţionării radiatoarelor design ARUN–T, din
ziua livrării, şi o garanţie de 5 ani pentru suprafeţele vopsite sau
metalizate.
Deteriorarea din timpul transportului trebuie anunţată furnizorului
cel târziu următoarea zi lucrătoare după livrare.
În cazul recurgerii la garanţie, trebuie prezentată factura.
Garanţia acoperă piesele componente cu defecte materiale dovedite
sau care sau defectat ca urmare unei erori de construcţie.
Sunt excluse de la garanţie uzura normală, defecţiunile provocate de
catastrofe naturale, cele provocate cu bună ştiinţă, sau din neglijenţă,
incompatibilitatea cu instalaţia, nerespectarea instrucţiunilor de
montaj, funcţionarea şi întreţinerea.
Nu se oferă garanţie pentru defecţiuni rezultând din utilizarea
improprie sau neadecvată, din montajul sau punerea în funcţiune
improprie de către terţi, din manipularea neglijentă, agenţi de operare
nepotriviţi, corpi străini în apă, montaj defectuos, agenţi chimici,
electrochimici sau electrici, de care noi nu suntem responsabili.
În cazul în care se constată defecţiuni de construcţie sau materiale
defecte, Vogel &Noot îşi rezervă dreptul de a repara piesele în
cauză, sau să le înlocuiască. Piesele schimbate devin proprietatea
Vogel &Noot.
În cazul în care beneficiarul a apelat la garanţie, (reparaţie sau înlocuire
piesă de schimb), garanţia nu va fi extinsă.
Vogel &Noot îşi rezervă dreptul de a modifica specificaţiile tehnice
ale produselor, fără înştiinţare prealabilă.
Reglajul hidraulic – controlul temperaturii pentru radiatoarele din
gama ARUN–T este asigurat de un termostat montat în exteriorul
radiatorului.
Sistemul de instalare murală a fost conceput pentru pereţi
finisaţi.
DESCRIEREA RADIATORULUI
RO
CONDIŢII DE GARANŢIE
RO
Dimensiuni radiator
[mm]
PTC-Încălzire electrică
[W] la 60 °C
500 x 1194 600
500 x 1754 600
500 x 2154 900
600 x 1194 600
600 x 1754 900
600 x 2154 900
750 x 1194 600
750 x 1754 900
750 x 2154 900
900 x 1194 900
900 x 1754 900
900 x 2154 900
