VONROC ID501AC User manual

IMPACT DRILL
ID501AC
EN Original Instructions 03
DE Übersetzung Der Originalbetriebsanleitung 07
NL Vertaling van de oorspronkelijke gebruiksaanwijzing 13
FR Traduction de la notice originale 18

WWW.VONROC.COM2
A
B C
B
4
7
6
9
1
5
3
3
2
2
8
10
11

EN
3WWW.VONROC.COM
1. SAFETY INSTRUCTIONS
Read the enclosed safety warnings, the additional
safety warnings and the instructions. Failure to
follow the safety warnings and the instructions may
result in electric shock, fire and/or serious injury.
Save the safety warnings and the instructions for
future reference.

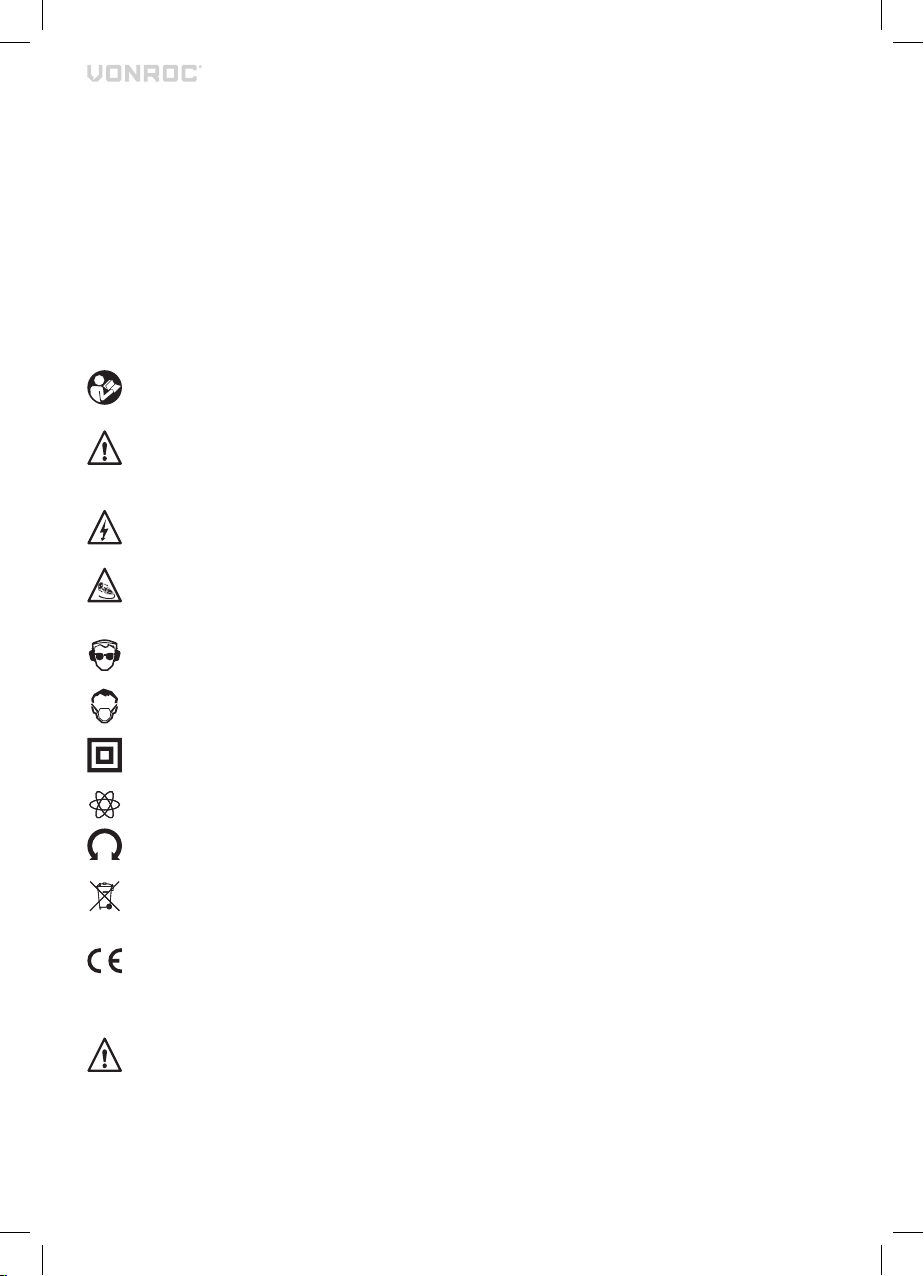

The following symbols are used in the user
manual or on the product:
Read the user manual.
Denotes risk of personal injury, loss of life
or damage to the tool in case of non-obser-
vance of the instructions in this manual.
Risk of electric shock.
Immediately remove the mains plug from
the mains if the mains cable becomes
damaged and during cleaning and
maintenance.
Wear safety goggles.
Wear hearing protection.
Wear a dust mask.
Class II machine - Double insulation -
You don’t need any earthed plug.
Variable electronic speed.
Rotation, left/right.
Do not dispose of the product in unsuitable
containers.
The product is in accordance with the
applicable safety standards in the European
directives.
GENERAL POWER TOOL SAFETY WARNINGS
WARNING! Read all safety warnings and all
instructions. Failure to follow the warnings
and instructions may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to
your mains-operated (corded) power tool or batte-
ry-operated (cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
b) Do not operate power tools in explosive at-
mospheres, such as in the presence of flamma-
ble liquids, gases or dust. Power tools create
sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while ope-
rating a power tool. Distractions can cause you
to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets
will reduce risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet condi-
tions. Water entering a power tool will increase
the risk of electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk
of electric shock.
f) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk
of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication.
A moment of inattention while operating power
tools may result in serious personal injury.
b) Use personal protective equipment. Always wear
eye protection. Protective equipment such as

4
EN
WWW.VONROC.COM
dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditi-
ons will reduce personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting to
power source and/or battery pack, picking up or
carrying the tool. Carrying power tools with your
finger on the switch or energising power tools
that have the switch on invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
e) Do not overreach. Keep proper footing and balan-
ce at all times. This enables better control of the
power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewellery
or long hair can be caught in moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust related hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct po-
wer tool for your application. The correct power
tool will do the job better and safer at the rate for
which it was designed.
b) Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must
be repaired.
c) Disconnect the plug from the power source and/
or the battery pack from the power tool before
making any adjustments, changing accessories,
or storing power tools. Such preventive safety
measures reduce the risk of starting the power
tool accidentally.
d) Store idle power tools out of the reach of child-
ren and do not allow persons unfamiliar with the
power tool or these instructions to operate the
power tool. Power tools are dangerous in the
hands of untrained users.
e) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and
any other condition that may affect the power
tool’s operation. If damaged, have the power tool
repaired before use. Many accidents are caused
by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking
into account the working conditions and the
work to be performed. Use of the power tool for
operations different from those intended could
result in a hazardous situation.
5) Battery tool use and care
a) Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
b) Use power tools only with specifically designa-
ted battery packs. Use of any other battery packs
may create a risk of injury and fire.
c) When battery pack is not in use, keep it away
from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects
that can make a connection from one terminal to
another. Shorting the battery terminals together
may cause burns or a fire.
d) Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact acci-
dentally occurs, flush with water. If liquid contacts
eyes, additionally seek medical help. Liquid ejec-
ted from the battery may cause irritation or burns.
6) Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the
power tool is maintained.
ADDITIONAL SAFETY WARNINGS FOR
IMPACT DRILLS
This machine is suitable for light work.
Do not overload the machine.
a) Wear ear protectors when impact drilling.
Exposure to noise can cause hearing loss.
b) Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
c) Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a “live” wire
may make exposed metal parts of the power tool
“live” and could give the operator an electric shock.

EN
5
WWW.VONROC.COM
Electrical safety
When using electric machines always observe the
safety regulations applicable in your country to
reduce the risk of fire, electric shock and personal
injury. Read the following safety instructions and
also the enclosed safety instructions.
Always check that the power supply
corresponds to the voltage on the rating plate.
Class II machine - Double insulation -
You don’t need any earthed plug
If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk
of electric shock.
2. MACHINE INFORMATION
Intended use
Your impact drill has been designed for drilling
holes in wood, metal and plastics and for hammer
drilling in brick and concrete.
TECHNICAL SPECIFICATIONS
Model No. ID501AC
Mains voltage 230-240 V~
Mains frequency 50 Hz
Power input 500W
No-load speed 0-3.000/min
Impact rate 0-48.000/min
Chuck size 2-13 mm
Max. drill diameter Wood
Concrete
Steel
25 mm
10 mm
10 mm
Weight 1.5 kg
Sound pressure level L
PA
78 + 3 dB(A)
Sound power level L
WA
89 + 3 dB(A)
Drilling into metal, a
h,D
2.93 + 1.5 m/s
2
Impact drilling into concrete, a
h,ID
8.07 + 1.5 m/s
2
Vibration level
The vibration emission level stated in this instruction
manual has been measured in accordance with
a standardized test given in EN60745; it may be
used to compare one tool with another and as a
preliminary assessment of exposure to vibration
when using the tool for the applications mentioned.
• Using the tool for different applications, or with
different or poorly maintained accessories, may
significantly increase the exposure level.
• The times when the tool is switched off or when
it is running but not actually doing the job, may
significantly reduce the exposure level.
Protect yourself against the effects of vibration by
maintaining the tool and its accessories, keeping
your hands warm, and organizing your work patterns.
DESCRIPTION
The numbers in the text refer to the diagrams on
page 2.
Fig. A
1. Chuck
2. Function selection switch
3. Depth stop
4. Lock-on button
5. On/Off switch
6. Speed adjustment wheel
7. Left/right rotation switch
8. Side handle
9. Knob
Fig. B
10.Rear sleeve
11.Front sleeve
3. ASSEMBLY
Mounting and removing the auxiliary grip (Fig. A)
Mounting
• Loosen the auxiliary grip (9).
• Slide the auxiliary grip (8) over the chuck (1).
• Turn the auxiliary grip (8) to the required position.
• Tighten the auxiliary grip (9).
Removing
• Loosen the auxiliary grip (9).
• Remove the auxiliary grip (8) from the chuck (1).
• Tighten the auxiliary grip (9).
Exchanging and removing drill bits (Fig. A - B)
The machine is suitable for use of the following
drill bits:
• Wood (HSS)
• Metal (HSS)
• Concrete / masonry (hard metal)

6
EN
WWW.VONROC.COM
Before exchanging bits, first remove the
power plug from the wall socket.
Inspect bits regularly during use. Blunt
bits should be re-sharpened or replaced.
• Open the chuck (1) by turning the front sleeve
(11) clockwise while simultaneously holding the
rear sleeve (10) or turning it counterclockwise
and insert the bit into the chuck opening.
• Tighten the bit by turning the front sleeve (11)
counterclockwise while simultaneously holding
the rear sleeve (10) or turning it clockwise.
Setting depth stop (Fig. C)
• Insert the depth stop (3) in the hole in the side
handle ring.
• Slide the ruler to the desired depth.
4. OPERATIONS
Impact drills require very little operator
pressure. Excessive pressure on the tool
can lead to unnecessary overheating of the
motor, and burning of the driven tool.
The On/Off switch (Fig. A)
• Switch the machine on by pressing the On/Off
switch (5). When you release the On/Off switch
(5) the machine will turn off.
• The rotation-speed can be adjusted by pressing
the On/Off switch (5) harder for raising the
rotation-speed or release pressure for lowering
the rotation-speed.
Lock-on Button (Fig. A)
• You can lock the On/Off switch (5) by pressing
the On/Off switch (5) and then pressing the
lock-on button (4).
• To release the switch-lock; shortly press the
On/Off switch (5) again.
Adjusting of the maximum rotation speed (Fig. A)
• Adjust the speed by turning the speed adjustment
wheel (6) to the desired maximum rotation speed.
Switching the direction of rotation (Fig. A)
Do not change the direction of rotation
during use.
• Direction of rotation counter-clockwise: shift
left/right rotation switch (7) to ‘‘L’’.
• Direction of rotation clockwise: shift left/right
rotation switch (7) to ‘‘R’’.
Function selection switch (Fig. A)
In order to avoid damage to the machine,
adjusting the function selection switch (2)
shall only be done when machine is not
running.
• Set the function selection switch (2) to “ ”
for drilling.
• Set the function selection switch (2) to “ ”
for hammer drilling.
User tips
Always use the machine with the side handle firmly
anchored in place - you will not only work with more
comfort, you will also work with more precision.
Caution: drilling bits and hammer drilling
bits can get very hot.
Drilling and hammer drilling
• For large holes, for instance in very hard concrete,
start using a smaller bit for pilot drilling first, then
drill to nominal size.
• Hold the machine firmly with 2 hands. Be aware
the drill can jam and because of that machine
might suddenly turn (Especially when drilling
deep holes).
• Do not apply a lot of pressure on the machine,
let the machine do the work.
5. MAINTENANCE
Make sure that the machine is not live
when carrying out maintenance work on
the motor.
Clean the machine casings regularly with a soft
cloth, preferably after each use. Make sure that the
ventilation openings are free of dust and dirt. Re-
move very persistent dirt using a soft cloth moiste-
ned with soapsuds. Do not use any solvents such
as gasoline, alcohol, ammonia, etc. Chemicals such
as these will damage the synthetic components.

DE
7
WWW.VONROC.COM
ENVIRONMENT
Faulty and/or discarded electrical or
electronic apparatus have to be collected at
the appropriate recycling locations.
Only for EC countries
Do not dispose of power tools into domestic waste.
According to the European Guideline 2012/19/EC
for Waste Electrical and Electronic Equipment and its
implementation into national right, power tools that
are no longer usable must be collected separately
and disposed of in an environmentally friendly way.
WARRANTY
VONROC products are developed to the highest
quality standards and are guaranteed free of
defects in both materials and workmanship for the
period lawfully stipulated starting from the date of
original purchase. Should the product develop any
failure during this period due to defective material
and/or workmanship then contact VONROC directly.
The following circumstances are excluded from this
guarantee:
• Repairs and or alterations have been made
or attempted to the machine by unauthorized
service centers;
• Normal wear and tear;
• The tool has been abused, misused or
improperly maintained;
• Non-original spare parts have been used.
This constitutes the sole warranty made by compa-
ny either expressed or implied. There are no other
warranties expressed or implied which extend
beyond the face hereof, herein, including the
implied warranties of merchantability and fitness
for a particular purpose. In no event shall VONROC
be liable for any incidental or consequential dama-
ges. The dealers remedies shall be limited to
repair or replacement of nonconforming units or
parts.
The product and the user manual are subject to
change. Specifications can be changed without
further notice.
1. SICHERHEITSANWEISUNGEN
Lesen Sie die beiliegenden Sicherheitsanweisungen,
die zusätzlichen Sicherheitsanweisungen sowie
diese Bedienungsanleitung sorgfältig durch.
Bei Nichtbeachten der Sicherheitsanweisungen
und der Bedienungsanleitung kann es zu einem
Stromschlag, einem Brand und/oder schweren
Verletzungen kommen. Bewahren Sie die Sicher-
heitsanweisungen und die Bedienungsanleitung
zur künftigen Bezugnahme sicher auf.
Folgende Symbole werden im Benutzerhandbuch
oder auf dem Produkt verwendet:
Benutzerhandbuch/Bedienungsanleitung
lesen.
Lebens- und Verletzungsgefahr und Gefahr
von Beschädigungen am Werkzeug/Gerät
bei Nichteinhaltung der Anweisungen in
dieser Bedienungsanleitung.
Gefahr eines Stromschlags.
Ziehen Sie sofort den Netzstecker aus der
Steckdose, falls das Netzkabel beschädigt
wird sowie bei der Reinigung und Wartung.
Tragen Sie eine Schutzbrille.
Tragen Sie einen Gehörschutz.
Tragen Sie eine Staubmaske.
Werkzeug/Gerät der SchutzklasseII
- schutzisoliert- kein Schutzkontakt-
anschluss erforderlich.
Elektronische Drehzahlregelung.
Drehrichtung, links/rechts.
Produkt vorschriftsmäßig entsorgen, nicht
über den Hausmüll.
Das Produkt entspricht den geltenden
Sicherheitsnormen der europäischen
Richtlinien.

8
DE
WWW.VONROC.COM
ALLGEMEINE SICHERHEITSHINWEISE
ACHTUNG! Lesen Sie alle Sicherheitshinweise
und Anweisungen. Fehler bei der Einhaltung
der nachstehend aufgeführten Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bewahren Sie diese Anweisungen gut auf.
Der nachfolgend verwendete Begriff ,,Elektrowerk-
zeug” bezieht sich auf netzbetriebene Elektrowerk-
zeuge (mit Netzkabel) und auf akkubetriebene
Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatz
a) Halten Sie Ihren Arbeitsbereich sauber und
aufgeräumt. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Gerät nicht in explosions-
gefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Staub befinden. Elek-
trowerkzeuge erzeugen Funken, die den Staub
oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen
während der Benutzung des Elektrowerkzeugs
fern. Bei Ablenkung können Sie die Kontrolle
über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Gerätes muss in
die Steckdose passen. Der Netzstecker darf in
keener Weise verändert werden. Verwenden Sie
keine Adapterstecker gemeinsam mit schutz-
geerdeten Geräten. Unveränderte Netzstecker
und passende Steckdosen verringern das Risiko
eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen,
Herden und Kühlschränken. Es besteht ein er-
höhtes Risiko durch elektrischen Schlag, wenn
Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nässe
fern. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
d) Zweckentfremden Sie das Netzkabel nicht,
um das Gerät zu tragen, aufzuhängen oder um
den Netzstecker aus der Steckdose zu ziehen.
Halten Sie das Netzkabel fern von Hitze, Öl,
scharfen Kanten oder sich bewegenden Geräte-
teilen. Beschädigte oder verwickelte Netzkabel
erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungska-
bel, die auch für den Außenbereich zugelassen
sind. Die Anwendung eines für den Außenbe-
reich geeigneten Verlängerungskabels verrin-
gert das Risiko eines elektrischen Schlages
f) Wenn sich Arbeiten mit einem Elektrowerkzeug
in feuchten Umgebungen nicht vermeiden
lassen, verwenden Sie eine Stromversorgung
mit einer Fehlerstrom-Schutzeinrichtung (RCD).
Durch die Verwendung einer RCD wird die Ge-
fahr eines elektrischen Schlags verringert.
3) Sicherheit von Personen
a) Seien Sie aufmerksam. Achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die Ar-
beit mit einem Elektrowerkzeug. Benutzen Sie
des Gerät nicht, wenn Sie müde sind oder unter
dem Einfluss von Drogen, Alkohol oder Medika-
menten stehen. Ein Moment der Unachtsamkeit
beim Gebrauch des Gerätes kann zu ernsthaften
Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönIicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
lnbetriebnahme. Vergewissern Sie sich, dass
der Schalter in der Position ,,AUS(0)” ist, bevor
Sie den Netzstecker in die Steckdose stecken.
Wenn Sie beim Tragen des Geräts den Finger
am Schalter haben oder das Gerät eingeschaltet
an die Stromversorgung anschließen, kann dies
zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schrauben-
schlüssel, bevor Sie das Gerät einschalten.
Ein Werkzeug oder Schlüssel, der sich in einem
drehenden Geräteteil befindet, kann zu Verlet-
zungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für ei-
nen sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Gerät in
unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern von
sich bewegenden Teilen. Lockere Kleidung,
Schmuck oder lange Haare können von sich
bewegenden Teilen erfasst werden.

DE
9
WWW.VONROC.COM
g) Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, vergewissern Sie
sich, dass diese angeschlossen sind und richtig
verwendet werden. Das Verwenden dieser Ein-
richtungen verringert Gefährdungen durch Staub.
4) Sorgfältiger Umgang und Gebrauch von Elektro-
werkzeugen
a) Überlasten Sie das Gerät nicht. Verwenden Sie
für lhre Arbeit das dafür bestimmte Elektro-
werkzeug. Mit dem passenden Elektrowerkzeug
arbeiten Sie besser und sicherer im angegebe-
nen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das
sich nicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Ziehen Sie den Netzstecker aus der Steckdose,
bevor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät wegle-
gen. Diese Vorsichtsmaßnahme verhindert den
unbeabsichtigten Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.
Lassen Sie Personen das Gerät nicht benutzen,
die mit diesem nicht vertraut sind oder diese
Anweisungen nicht gelesen haben. Elektro-
werkzeuge sind gefährlich, wenn Sie von uner-
fahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollie-
ren Sie, ob bewegliche Geräteteile einwandfrei
funktionieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind, dass die
Funktion des Gerätes beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des Gerä-
tes reparieren. Viele Unfälle haben ihre Ursache
in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber. Sorgfältig gepflegte Schneidwerkzeuge
mit scharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen und so, wie es für diesen speziel-
len Gerätetyp vorgeschrieben ist. Berücksich-
tigen Sie dabei die Arbeitsbedingungen und
die auszuführende Tätigkeit. Der Gebrauch von
Elektrowerkzeugen für andere als die vorge-
sehenen Anwendungen kann zu gefährlichen
Situationen führen.
5) Umgang mit Akkuwerkzeugen
a) Zum Laden ist ausschließlich das vom Herstel-
ler angegebene Ladegerät zu verwenden. Ein
Ladegerät, das für eine Art von Akkus geeignet
ist, kann bei Verwendung mit einer anderen Art
von Akku Brandgefahr verursachen.
b) Elektrowerkzeuge dürfen nur mit speziell dazu
bestimmten Akkus verwendet werden, da bei
der Verwendung anderer Akkus Verletzungsund
Brandgefahr entstehen kann.
c) Wenn der Akku nicht in Gebrauch ist, ist er
von Büroklammern, Münzen, Schlüssel, Nägel,
Schrauben und anderen kleinen Metallobjekten
fernzuhalten, die eine Verbindung zwischen den
Polen bilden können. Kurzschließen der Pole
kann Brand oder Verbrennungen verursachen.
d) Bei falschem Umgang mit dem Akku kann
Flüssigkeit aus dem Akku austreten. Die
Berührung dieser Flüssigkeit ist zu vermeiden.
Bei Berührung den betroffenen Körperteil mit
Wasser abspülen. Bei Berührung der Flüssig-
keit mit den Augen muss zusätzlich ärztliche
Hilfe gerufen werden. Die Akkuflüssigkeit kann
Reizungen oder Verbrennungen verursachen.
6) Service
a) Lassen Sie Ihre Werkzeuge durch einen qualifi-
zierten Reparaturtechniker ausschließlich mit
identischen Ersatzteilen warten. So lässt sich
eine gleich bleibende Sicherheit des Elektro-
werkzeugs gewährleisten.
ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR
SCHLAGBOHRMASCHINEN
Diese Maschine ist für leichte Arbeiten
geeignet. Überlasten Sie die Maschine nicht.
a) Beim Schlagbohren Gehörschutz tragen.
Lärmbelastung kann zu Hörschäden und sogar
Hörverlust führen.
b) Wenn Seitengriffe zum Lieferumfang des
Werkzeugs gehören, müssen diese verwendet
werden. Ein Kontrollverlust über das Werkzeug
kann zu Verletzungen führen.
c) Halten Sie das Elektrowerkzeug an den
isolierten Griffflächen, wenn Sie Arbeiten
durchführen, bei denen das Schneidwerkzeug
in Kontakt mit verborgenen Elektroleitungen
oder dem eigenen Netzkabel kommen kann.
Bei Kontakt des Schneidwerkzeugs mit einem
stromführenden Kabel wird der Strom an die

10
DE
WWW.VONROC.COM
Metallteile des Elektrowerkzeugs und dadurch
an den Bediener weitergeleitet, und der Bedie-
ner erleidet einen Stromschlag.
Elektrische Sicherheit
Beachten beim Benutzen von Elektromaschinen im-
mer die örtlichen Sicherheitsvorschriften bezüglich
Feuerrisiko, Elektroschock und Verletzung. Lesen
Sie außer den folgenden Hinweisen ebenfalls die
Sicherheitsvorschriften im einschlägigen Sonderteil.
Überprüfen Sie immer, ob Ihre Netzspann-
ung der des Typenschilds entspricht.
Gerät der Schutzklasse II - schutzisoliert -
kein Schutzkontakt erforderlich.
Wenn sich Arbeiten mit einem Elektrowerkzeug in
feuchten Umgebungen nicht vermeiden lassen,
verwenden Sie eine Stromversorgung mit einer
Fehlerstrom-Schutzeinrichtung (RCD). Durch die
Verwendung einer RCD wird die Gefahr eines
elektrischen Schlags verringert.
2. ANGABEN ZUM WERKZEUG
Verwendungszweck
Diese Schlagbohrmaschine wurde zur Bohrung von
Löchern in Holz, Metall und Kunststoff entwickelt
sowie für Hammerbohren in Ziegelstein und Beton.
TECHNISCHE DATEN
Modellnummer ID501AC
Netzspannung 230-240 V~
Netzfrequenz 50 Hz
Leistungsaufnahme 500W
Drehzahl, ohne Last 0-3.000/min
Schlagzahl 0-48.000/min
Futter-Größe 2-13 mm
Max. Bohrdurchmesser Holz
Beton
Stahl
25 mm
10 mm
10 mm
Gewicht 1,5 kg
Schalldruckpegel L
PA
78 + 3 dB(A)
Schallleistungspegel L
WA
89 + 3 dB(A)
Bohren in Metall, a
h,D
2,93 + 1,5 m/s
2
Schlagbohren in Beton, a
h,ID
8,07 + 1,5 m/s
2
Vibrationsintensität
Die in dieser Bedienungsanleitung angegebene
Vibrationsintensität wurde mit einem standardisierten
Test gemäß EN60745 gemessen. Anhand dieser Größe
können Werkzeuge miteinander verglichen werden.
Außerdem eignet sich diese Größe für eine erste Beur-
teilung der Vibrationsbelastung bei Verwendung des
Werkzeugs für die angegebenen Anwendungszwecke.
• Bei Verwendung des Werkzeugs für andere
Anwendungen oder mit anderem oder
unzureichend gewartetem Zubehör kann sich
die Vibrationsbelastung erheblich erhöhen.
• Wenn das Werkzeug ausgeschaltet ist, oder
wenn es eingeschaltet ist, jedoch nicht genutzt
wird, kann sich die Vibrationsbelastung
erheblich verringern.
Schützen Sie sich vor den Auswirkungen der
Vibration durch Wartung des Werkzeugs und des
Zubehörs, halten Sie Ihre Hände warm, und
organisieren Sie Ihren Arbeitsablauf.
BESCHREIBUNG
Die Buchstaben und Ziffern im folgenden Text
verweisen auf die Abbildungen auf Seite 2.
Abb. A
1. Bohrfutter
2. Funktionsauswahlschalter
3. Tiefenanschlag
4. Feststelltaste
5. Ein-/Ausschalter
6. Drehzahleinstellrad
7. Links-/Rechtsdrehschalter
8. Seitengriff
9. Knopf
Abb. B
10.Hintere Hülse
11.Vordere Hülse
3. ZUSAMMENBAU
Anbringen und Entfernen des Zusatzhandgriffs
(Abb. A)
Anbringen
• Lösen Sie den Zusatzhandgriff (9).
• Schieben Sie den Zusatzhandgriff (8) über das
Spannfutter (1).
• Drehen Sie den Zusatzhandgriff (8) in die
erforderliche Position.
• Ziehen Sie den Zusatzhandgriff (9) an.

DE
11
WWW.VONROC.COM
Entfernen
• Lösen Sie den Zusatzhandgriff (9).
• Entfernen Sie den Zusatzhandgriff (8) vom
Spannfutter (1).
• Ziehen Sie den Zusatzhandgriff (9) an.
Einsetzen und Entfernen von Bohreinsätzen
(Abb. A - B)
Die Maschine ist für den Gebrauch folgender
Bohrer-Bits geeignet:
• Holz (HSS)
• Metall (HSS)
• Beton/Mauerwerk (Hartmetall)
Bevor Sie Bohreinsätze austauschen,
entfernen Sie als erstes das Netzkabel
von der Steckdose.
Überprüfen Sie die Bohreinsätze regelmäßig
während des Gebrauchs. Stumpfe
Bohreinsätze müssen geschärft oder
ausgetauscht werden.
• Öffnen Sie das Bohrfutter (1) durch Drehen der
vorderen Hülse (11) im Uhrzeigersinn, während
Sie gleichzeitig die hintere Hülse (10) in der
Stellung halten oder gegen den Uhrzeigersinn
drehen. Führen Sie den Bohreinsatz in die Bohr-
futteröffnung ein.
• Befestigen Sie den Bohreinsatz durch Drehen
der vorderen Hülse (11) gegen den Uhrzeiger-
sinn, während Sie gleichzeitig die hintere Hülse
(10) in der Stellung halten oder im Uhrzeiger-
sinn drehen.
Einstellen des Tiefenanschlags (Abb. A)
• Führen Sie den Tiefenanschlag (3) in die Öffnung
im Seitengriffring ein.
• Schieben Sie den Tiefenanschlag bis zur gewün-
schten Tiefe.
4. BETRIEB
Schlagbohren erfordert eine äußerst geringe
Druckausübung durch den Bediener. Wird
ein übermäßig hoher Druck auf das Gerät
ausgeübt, kann dies zu Überhitzung des
Motors und zum Verbrennen des angetriebe-
nen Werkzeugs führen.
Ein-/Ausschalter (Abb. A)
• Schalten Sie die Maschine durch Drücken des
Ein-/Ausschalters (5) ein. Wenn Sie den Ein-/
Ausschalter (5) loslassen, schaltet sich das
Gerät aus.
• Die Drehzahl kann kontinuierlich durch den
Druck, der auf den Ein-/Ausschalter (5) ausge-
ubt wird, eingestellt werden: Stärkerer Druck
führt zu einer höheren Drehzahl und geringerer
Druck zu einer niedrigeren Drehzahl.
Feststelltaste (Abb. A)
• Sie können den Ein-/Ausschalter (5) durch Drüc-
ken des Ein-/Ausschalters (5) und anschließend
der Feststelltaste (4) sperren.
• Drücken Sie zum Lösen der Verriegelung ein
weiteres Mal kurz auf den Ein-/Ausschalter (5).
Einstellen der maximalen Drehzahl (Abb. A)
• Passen Sie die Drehzahl an, indem Sie das Dreh-
zahleinstellrad (6) auf die gewünschte Drehzahl
einstellen.
Wechseln der Drehrichtung (Abb. A)
Ändern Sie während des Betriebs nicht die
Drehrichtung.
• Drehrichtung gegen den Uhrzeigersinn:
Verschieben Sie den Links-/Rechtsdrehschalter
(7) nach ‘‘L’’.
• Drehrichtung im Uhrzeigersinn: Verschieben Sie
den Links-/Rechtsdrehschalter (7) nach ‘‘R’’.
Funktionsauswahlschalter (Abb. A)
Um Geräteschäden zu vermeiden, darf der
Funktionsauswahlschalter (2) nur betätigt
werden, wenn das Gerät nicht betrieben wird.
• Stellen Sie den Funktionsauswahlschalter (2)
zum Bohren auf “ ”.
• Stellen Sie den Funktionsauswahlschalter (2)
zum Schlagbohren auf “ ”.
Tipps für die Benutzung
Verwenden Sie das Gerät immer mit fest verankertem
Seitengriff. Die Bedienung ist komfortabler und die
Ausführung präziser.
Achtung: Die Bohr- und Schlagbohreinsätze
können sehr heiß werden

12
DE
WWW.VONROC.COM
Bohren und Hammerbohren
• Führen Sie zum Bohren von großen Löchern,
zum Beispiel in sehr hartem Beton, zuerst eine
Testbohrung aus, indem Sie einen kleineren
Bohreinsatz verwenden. Bohren Sie ansch-
ließend mit der Nenngröße.
• Halten Sie das Gerät fest in beiden Händen.
Beachten Sie, dass es zu einer Blockade des
Bohrers kommen kann, wodurch sich das Gerät
eventuell plötzlich dreht (besonders beim
Bohren von tiefen Löchern).
• Üben Sie keinen starken Druck auf das Gerät
aus. Lassen Sie das Gerät die Arbeit verrichten.
5. WARTUNG
Trennen Sie die Maschine vom Netz, wenn
Sie am Mechanismus Wartungsarbeiten
ausführen müssen.
Reinigen Sie das Werkzeuggehäuse regelmäßig mit
einem weichen Lappen, vorzugsweise nach jeder
Verwendung. Stellen Sie sicher, dass die Lüf-
tungsöffnungen frei von Staub und Schmutz sind.
Entfernen Sie anhaftenden Schmutz mit einem wei-
chen Lappen, der leicht mit Seifenwasser befeuch-
tet wurde. Verwenden Sie keine Lösungsmittel wie
Benzin, Alkohol, Ammoniak usw., da Chemikalien
dieser Art die Kunststoffteile beschädigen.
UMWELTSCHUTZ
Schadhafte und/oder zu entsorgende
elektrische oder elektronische Werkzeuge
und Geräte müssen an den dafür
vorgesehenen Recycling-Stellen
abgegeben werden.
Nur für EG-Länder
Entsorgen Sie Elektrowerkzeuge nicht über den
Hausmüll. Entsprechend der EU-Richtlinie 2012/19/
EG über Elektro- und Elektronik-Altgeräte sowie der
Umsetzung in nationales Recht müssen Elektrowerk-
zeuge, die nicht mehr im Gebrauch sind, getrennt
gesammelt und umweltschonend entsorgt werden.
GARANTIE
VONROC-Produkte werden nach den höchsten Qua-
litätsstandards entwickelt und sind für den gesetz-
lich festgelegten Zeitraum, ausgehend von dem ur-
sprünglichen Kaufdatum, garantiert frei von Fehlern
in Material und Ausführung. Sollte das Produkt in
diesem Zeitraum aufgrund von Material- und/oder
Verarbeitungsmängeln Fehler aufweisen, wenden
Sie sich bitte direkt an VONROC Kundendienst.
Folgende Umstände sind von der Garantie ausge-
schlossen:
• Reparaturen und oder Änderungen an der
Maschine, die durch nicht-autorisierte Servi-
cestellen vorgenommen oder versucht wurden.
• Normale Abnutzung und Verschleiß.
• Das Werkzeug wurde übermäßig beansprucht,
missbräuchlich verwendet oder falsch gewartet.
• Es wurden keine Original-Ersatzteile verwendet.
Dies stellt die einzige Gewährleistung des Unterne-
hmens dar, sowohl ausdrücklich als auch implizit.
Es gibt keine anderen ausdrücklichen oder stillsch-
weigenden Garantien, die über das hier Genannte
hinausgehen, einschließlich der stillschweigenden
Garantien der Marktgängigkeit oder Eignung für
einen bestimmten Zweck. In keinem Fall ist VONROC
haftbar für Neben- oder Folgeschäden. Die Rechts-
mittel des Händlers beschränken sich auf Reparatur
oder Ersatz fehlerhafter Einheiten oder Teile.
Am Produkt und am Benutzerhandbuch können Än-
derungen vorgenommen werden. Die technischen
Daten können sich ohne Vorankündigung ändern.

NL
13
WWW.VONROC.COM
1. VEILIGHEIDSVOORSCHRIFTEN
Lees de bijgesloten veiligheidswaarschuwingen,
de aanvullende veiligheidswaarschuwingen en de
instructies. Het niet opvolgen van de veiligheids-
waarschuwingen kan elektrische schokken, brand
en/of ernstig letsel tot gevolg hebben. Bewaar
de veiligheidswaarschuwingen en instructies als
naslagwerk voor later.
De volgende symbolen worden gebruikt in de
gebruikershandleiding of op het product:
Lees de gebruikershandleiding.
Gevaar voor lichamelijk letsel, overlijden
of schade aan de machine wanneer de
instructies in deze handleiding niet worden
opgevolgd.
Gevaar voor elektrische schokken.
Verwijder onmiddellijk de netstekker uit het
stopcontact indien de netkabel beschadigd
raakt en tijdens reiniging en onderhoud.
Draag een veiligheidsbril.
Draag gehoorbescherming.
Draag een stofmasker.
Klasse II apparaat - Dubbel geïsoleerd - Een
geaarde stekker is niet noodzakelijk.
Variabele elektronische snelheid.
Draairichting, links/rechts.
Werp het product niet weg in ongeschikte
containers.
Het product is in overeenstemming met de
van toepassing zijnde veiligheidsnormen in
de Europese richtlijnen.
ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
WAARSCHUWING! Lees alle veiligheids-
waarschuwingen en alle instructies.
Het niet opvolgen van onderstaande
instructies kan leiden tot een elektrische
schok, brand en/of ernstig persoonlijk letsel.
Bewaar deze instructies goed.
De term “elektrisch gereedschap” in onderstaande
waarschuwingen heeft betrekking op zowel
apparatuur met een vaste elektriciteitskabel als op
apparatuur met een accu (draadloze apparatuur).
1) Werkgebied
a) Zorg voor een opgeruimde en goed verlichte
werkomgeving. Rommelige en donkere werk-
omgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een om-
geving waar explosiegevaar bestaat, zoals in de
nabijheid van ontvlambare vloeistoffen, gassen,
dampen of andere stoffen. Elektrische gereed-
schappen kunnen vonken veroorzaken, die deze
stoffen tot ontbranding kunnen brengen.
c) Wanneer u elektrisch gereedschap gebruikt,
houd dan kinderen en omstanders op afstand.
Wanneer u wordt afgeleid, kunt u de controle
over het gereedschap verliezen.
2) Elektrische veiligheid
a) Stekkers van elektrische gereedschappen moe-
ten probleemloos passen op het stopcontact.
Breng nooit wijzigingen aan in of aan de stekker.
Gebruik geen adapters voor geaarde elektrische
gereedschappen. Standaardstekkers en pas-
sende stopcontacten verkleinen de kans op een
elektrische schok.
b) Voorkom lichamelijk contact met geaarde
oppervlakken van bijvoorbeeld pijpen, leidingen,
radiatoren, fornuizen en koelkasten. Wanneer
uw lichaam geaard is, wordt de kans op een
elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloot aan
regen of vocht. Wanneer er water binnendringt
in een elektrisch gereedschap, wordt de kans op
een elektrische schok groter.
d) Gebruik het snoer niet om het elektrisch gereed-
schap te dragen, te verplaatsen of de stekker uit
het stopcontact te trekken. Bescherm het snoer
tegen olie, warmte, scherpe randen en bewegen-
de delen. Beschadigde of vastzittende snoeren
vergroten de kans op een elektrische schok.
e) Wanneer u elektrische gereedschappen buiten
gebruikt, gebruik dan een verlengkabel die
geschikt is voor buitengebruik. Door een kabel
te gebruiken die geschikt is voor buitengebruik,
wordt de kans op een elektrische schok kleiner.
f) Gebruik een aardlekbeveiliging (RCD) als niet te
voorkomen is dat een powertool moet worden

14
NL
WWW.VONROC.COM
gebruikt in een vochtige omgeving. Gebruik van
een RCD vermindert het risico van elektrische
schokken.
3) Persoonlijke veiligheid
a) Blijf altijd alert, kijk goed wat u doet en gebruik
uw gezonde verstand wanneer u een elektrisch
gereedschap gebruikt. Gebruik geen elektri-
sche gereedschappen wanneer u moe bent, of
drugs, alcohol of medicijnen hebt gebruikt. Eén
moment van onachtzaamheid bij het gebruik
van elektrische gereed schappen kan ernstige
verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschermingsmiddelen.
Draag altijd een veiligheidsbril. Een gepast
gebruik van veiligheidsvoorzieningen, zoals een
stof masker, speciale werkschoenen met antislip-
zolen, een veiligheidshelm en gehoor bescher-
ming verkleinen de kans op persoonlijk letsel.
c) Voorkom dat het gereedschap per ongeluk wordt
gestart. Zorg dat de schakelaar op de UITpositie
staat, voordat u de stekker in het stopcontact
steekt. Draag elektrisch gereedschap nooit
met uw vinger op de schakelaar en steek ook
nooit de stekker van ingeschakelde elektrische
gereedschappen in het stopcontact: dit leidt tot
ongelukken.
d) Verwijder alle instel en andere sleutels uit het
elektrisch gereedschap voordat u hem inscha-
kelt. Instel en andere sleutels aan een ronddraai-
end onderdeel van het elektrisch gereedschap
kunnen tot verwondingen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen;
houd altijd twee voeten stevig op de vloer.
Hierdoor kunt u het elektrisch gereedschap in on
verwachte situaties beter onder controle houden.
f) Zorg dat u geschikte kleding draagt. Draag geen
loshangende kleding of sieraden. Houd uw haar,
kleding en handschoenen uit de buurt van be-
wegende delen. Loshangende kleding, sieraden
en lang haar kunnen vast komen te zitten in
bewegende delen.
g) Wanneer er voorzieningen zijn voor de aanslui-
ting van stofafzuiginstallaties, zorg dan dat ze op
de juiste wijze worden aangesloten en gebruikt.
Gebruik van deze voorzieningen vermindert de
gevaren die door stof worden veroorzaakt.
4) Gebruik en onderhoud van elektrisch gereedschap
a) Oefen geen overmatige kracht uit op elektrisch
gereedschap. Gebruik het juiste gereedschap
voor uw specifieke toepassing. Met het juiste
elektrische gereedschap voert u de taak beter
en veiliger uit wanneer dit op de snelheid ge-
beurt waarvoor het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan
de AAN/UITschakelaar niet werkt. Ieder elek-
trisch gereedschap dat niet kan worden in en
uitgeschakeld met de schakelaar is gevaarlijk
en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u
wijzigingen aanbrengt aan elektrische gereed-
schappen, accessoires verwisselt of het elek-
trisch gereedschap opbergt. Wanneer u zich
aan deze preventieve veiligheidsmaatregelen
houdt, beperkt u het risico dat het gereedschap
per ongeluk wordt gestart.
d) Berg elektrisch gereedschap dat niet in gebruik
is op buiten bereik van kinderen en laat perso-
nen die niet bekend zijn met het gereedschap
of deze instructies het apparaat niet gebruiken.
Elektrisch gereedschap is gevaarlijk in de han-
den van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch
gereedschap. Controleer of bewegende delen
op de juiste wijze zijn vastgezet. Controleer
ook of er geen onderdelen defect zijn of dat er
andere omstandigheden zijn die van invloed
kunnen zijn op de werking van het gereed-
schap. Laat het gereedschap bij beschadigin-
gen repareren vóór gebruik. Veel ongelukken
worden veroorzaakt door slecht onderhoud van
het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en
schoon blijven. Goed onderhouden snij en
zaagwerktuigen met scherpe randen zullen
minder snel vastlopen en zijn eenvoudiger onder
controle te houden.
g) Gebruik alle elektrische gereedschappen, ac-
cessoires, bitjes etc., zoals aangegeven in deze
instructies en op de wijze waarvoor het gereed-
schap is ontworpen. Houd daarbij rekening met
de werkomstandigheden en de uit te voeren
taak. Gebruik van elektrisch gereedschap voor
handelingen die afwijken van de taken waarvoor
het apparaat is ontworpen kunnen leiden tot
gevaarlijke situaties.
5) Gebruik en onderhoud accugereedschap
a) Laad alleen op met de lader die door de fabri-
kant is gespecificeerd. Een lader die voor een
bepaalde accu geschikt is, kan brand veroorza-

NL
15
WWW.VONROC.COM
ken wanneer deze met een andere accu wordt
gebruikt.
b) Gebruik elektrisch gereedschap alleen met de
speciaal hiervoor bedoelde accu’s. Gebruik
van andere accu’s kan kans op letsel en brand
geven.
c) Wanneer de accu niet in gebruik is, houd deze
dan uit de buurt van andere metalen voorwer-
pen zoals paperclips, munten, sleutels, spijkers,
schroeven of andere kleine metalen voorwerpen
die een verbinding tussen twee polen kunnen
maken. Kortsluiting tussen de accupolen kan
brandwonden of brand veroorzaken.
d) Wanneer de accu niet juist wordt gebruikt, kan
er vloeistof uit lopen; raak dit niet aan. Wanneer
dit per ongeluk wel gebeurt, spoel dan met wa-
ter. Wanneer de vloeistof in de ogen komt, moet
u een arts raadplegen. De vloeistof uit de accu
kan irritaties of brandwonden veroorzaken.
6) Service
a) Laat uw gereedschap onderhouden door een
gekwalificeerde onderhoudstechnicus die
alleen gebruikmaakt van identieke vervangings-
onderdelen. Dit zorgt ervoor dat de veiligheid
van de powertool intact blijft.
AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN
VOOR KLOPBOORMACHINES
Deze machine is geschikt voor lichte
werkzaamheden, de machine niet
overbelasten.
a) Draag gehoorbescherming bij gebruik klop-
boorfunctie. Blootstelling aan lawaai kan tot
gehoorbeschadiging leiden.
b) Gebruik de hulpgreep (-grepen), indien met de
machine meegeleverd. Verlies van controle over
de machine kan lichamelijk letsel veroorzaken.
c) Houd de powertool vast aan de geïsoleerde
handgrepen, omdat het snijhulpstuk in contact
kan komen met niet zichtbare bedrading of
met het netsnoer van de machine. Wanneer het
snijhulpstuk een onder spanning staande kabel
raakt, kunnen de metalen delen van het appa-
raat onder spanning komen te staan waardoor
de gebruiker een elektrische schok kan krijgen.
Elektrische veiligheid
Neem bij het gebruik van elektrische machines
altijd de plaatselijk geldende veiligheidsvoorschrif-
ten in acht in verband met brandgevaar, gevaar
voor elektrische schokken en lichamelijk letsel.
Lees behalve onderstaande instructies ook de
veiligheidsvoorschriften in het apart bijgevoegde
veiligheidskatern door.
Controleer altijd of uw netspanning over-
eenkomt met de waarde op het typeplaatje.
Klasse II apparaat - Dubbel geïsoleerd - een
geaarde stekker is niet noodzakelijk
Gebruik een aardlekbeveiliging (RCD) als niet te
voorkomen is dat een powertool moet worden
gebruikt in een vochtige omgeving. Gebruik van
een aardlekbeveiliging (RCD) verkleint het risico
op elektrische schokken.
2. TECHNISCHE INFORMATIE
Bedoeld gebruik
Uw klopboormachine is ontworpen voor het boren
van gaten in hout, metaal en kunststof en voor
klopboren in baksteen en beton.
TECHNISCHE SPECIFICATIES
Modelnr. ID501AC
Netspanning 230-240 V~
Netfrequentie 50 Hz
Ingangsvermogen 500W
Onbelast toerental 0-3.000/min
Aantal slagen 0-48.000/min
Grootte boorkop 2-13 mm
Max. diameter boortje Hout
Beton
Staal
25 mm
10 mm
10 mm
Gewicht 1,5 kg
Geluidsdruk L
PA
78 + 3 dB(A)
Geluidsvermogen L
WA
89 + 3 dB(A)
Boren in metaal, a
h,D
2,93 + 1,5 m/s
2
Boren met klopboorfunctie in
beton,
a
h,ID
8,07 + 1,5 m/s
2

16
NL
WWW.VONROC.COM
Trillingsniveau
Het trillingsemissieniveau, dat in deze gebruiksaanwij-
zing wordt vermeld, is gemeten in overeenstemming
met een gestandaardiseerde test volgens EN 60745;
deze mag worden gebruikt om twee machines met
elkaar te vergelijken en als voorlopige beoordeling van
de blootstelling aan trilling bij gebruik van de machine
voor de vermelde toepassingen.
• Het gebruik van de machine voor andere toe-
passingen, of met andere of slecht onderhou-
den accessoires, kan het blootstellingsniveau
aanzienlijk verhogen.
• Wanneer de machine is uitgeschakeld of wan-
neer deze loopt maar geen werk verricht, kan dit
het blootstellingsniveau aanzienlijk reduceren.
Bescherm uzelf tegen de gevolgen van trilling door
de machine en de accessoires te onderhouden,
uw handen warm te houden en uw werkwijze te
organiseren.
BESCHRIJVING
De nummers in de tekst verwijzen naar de diagram-
men op pagina 2.
Afb. A
1. Boorkop
2. Functiekeuzeschakelaar
3. Diepteaanslag
4. Vergrendelingsknop
5. Aan/uit-schakelaar
6. Instelwiel voor toerental
7. Draairichtingschakelaar links/rechts
8. Zijgreep
9. Knop
Afb. B
10.Achterste huls
11.Voorste huls
3. MONTAGE
Monteren en verwijderen van de extra handgreep
(Afb. A)
Monteren
• Draai de extra handgreep (9) los.
• Schuif de extra handgreep (8) over de spankop (1).
• Draai de extra handgreep (8) naar de gewenste
positie.
• Draai de extra handgreep (9) vast.
Verwijderen
• Draai de extra handgreep (9) los.
• Verwijder de extra handgreep (8) van de spankop
(1).
• Draai de extra handgreep (9) vast.
Verwisselen en verwijderen van boren (Afb. A - B)
De machine is geschikt voor gebruik met de
volgende boorbits:
• Hout (HSS)
• Metaal (HSS)
• Beton / metselwerk (hard metaal)
Verwijder, voordat u boren verwisselt, de
voedingsstekker uit het stopcontact.
Inspecteer de bits regelmatig tijdens het
gebruik. Botte bits moeten opnieuw worden
geslepen of vervangen.
• Open de boorkop (1) door de voorste huls
(11) rechtsom te draaien en ondertussen de
achterste ring (10) vast te houden of linksom te
draaien en het boortje in de boorkopopening te
plaatsen.
• Draai het boortje vast door de voorste huls (11)
linksom te draaien en ondertussen de achterste
huls (10) vast te houden of rechtsom te draaien.
De diepteaanslag instellen (Afb. A)
• Plaats de diepteaanslag (3) door het gat in de
klem van de zijgreep.
• Stel de aanslag in op de gewenste boordiepte.
4. BEDIENING
Klopboren vereist weinig druk van de
gebruiker. Overdadige druk kan er toe
leiden dat de motor onnodig overbelast
wordt en boren verbranden.
De aan/uit-schakelaar (Afb. A)
• Schakel de machine in door op de aan/uit-
schakelaar (5) te drukken. Wanneer u de aan/
uit-schakelaar (5) loslaat, wordt de machine
uitgeschakeld.
• U kunt de draaisnelheid instellen door de aan/
uit-schakelaar (5) harder in te drukken om de
draaisnelheid te verhogen of minder in te druk-
ken om de snelheid te verlagen.

NL
17
WWW.VONROC.COM
Vergrendelingsknop (Afb. A)
• U kunt de aan/uit-schakelaar (5) vergrendelen
door de aan/uit-schakelaar (5) en vervolgens de
vergrendelingsknop (4) in te drukken.
• Druk opnieuw op de aan/uit-schakelaar (5) om
de schakelaar te ontgrendelen.
Instellen van de maximum draaisnelheid (Afb. A)
• Draai aan het instelwieltje voor het toerental (6)
om de gewenste maximale draaisnelheid in te
stellen.
De draairichting veranderen (Afb. A)
Verander de draairichting niet tijdens gebruik.
• Voor draairichting linksom: schuif de draairich-
tingsschakelaar links / rechts (7) naar ‘‘L’’.
• Voor draairichting rechtsom: schuif de draai-
richtingschakelaar links / rechts (7) naar ‘‘R’’.
Functiekeuzeschakelaar (Afb. A)
Stel de functiekeuzeschakelaar (2) pas in
als de machine stilstaat, anders beschadigt
u de machine.
• Zet de functiekeuzeschakelaar (2) op “ ”
voor boren.
• Zet de functiekeuzeschakelaar (2) op “ ”
voor boren met klopboorfunctie.
Tips voor de gebruiker
Gebruik de machine alleen met een zijgreep die
goed bevestigd is - u werkt daardoor niet alleen
met meer gemak maar ook met meer precisie.
Let op: (klop)boren kunnen erg heet worden
Boren met en zonder klopboorfunctie
• Gebruik bij grote gaten in bijvoorbeeld zeer hard
beton eerst een kleiner boortje om voor te boren,
vervolgens boort u op de gewenste grootte.
• Houd de machine stevig vast met twee handen.
Let op: het boortje kan vastlopen, waardoor
de boormachine plotseling kan gaan draaien
(vooral bij het boren van diepe gaten).
• Oefen niet te veel druk uit op de machine; laat
de machine het werk doen.
5. ONDERHOUD
Schakel, voordat u met de reiniging en het
onderhoud begint, altijd de machine uit en
verwijder de netstekker uit het stopcontact.
Reinig de machinebehuizing regelmatig met een
zachte doek, bij voorkeur iedere keer na gebruik.
Zorg dat de ventilatiesleuven vrij van stof en vuil
zijn. Gebruik bij hardnekkig vuil een zachte doek
bevochtigd met zeepwater. Gebruik geen oplosmid-
delen als benzine, alcohol, ammonia, etc. Dergelij-
ke stoffen beschadigen de kunststof onderdelen.
MILIEU
Defecte en/of afgedankte elektrische of
elektronische gereedschappen dienen ter
verwerking te worden aangeboden aan een
daarvoor verantwoordelijke instantie.
Uitsluitend voor EG-landen
Werp elektrisch gereedschap niet weg bij het
huisvuil. Conform de Europese Richtlijn 2012/19/
EG voor Afgedankte Elektrische en Elektronische
Apparatuur en de implementatie ervan in nationaal
recht moet niet langer te gebruiken elektrisch
gereedschap gescheiden worden verzameld en op
een milieuvriendelijke wijze worden verwerkt.
GARANTIE
VONROC producten zijn ontworpen volgens de
hoogste kwaliteitsstandaarden en gegarandeerd vrij
van defecten, zowel materieel als fabrieksfouten,
tijdens de wettelijk vastgestelde garantieperiode
vanaf de eerste aankoopdatum. Mocht het product
tijdens deze periode gebreken vertonen veroorzaakt
door defecte materialen en/of fabrieksfouten, neem
dan rechtstreeks contact op met VONROC.
De volgende situaties vallen niet onder de garantie:
• Er zijn reparaties of aanpassingen aan de
machine uitgevoerd, of er is een poging daartoe
ondernomen, door een nietgeautoriseerd ser-
vicecentrum.
• Normale slijtage.
• De machine is misbruikt, verkeerd gebruikt of
slecht onderhouden.
• Er zijn niet-originele reserveonderdelen gebruikt

18
FR
WWW.VONROC.COM
Dit vormt de enige garantie opgesteld door het be-
drijf zowel expliciet als impliciet. Er bestaan geen
andere garanties expliciet of impliciet welke verder
gaan dan deze garantie, inclusief impliciete
garanties van verkoopbaarheid en geschiktheid
voor bepaalde doeleinden. In geen enkel geval kan
VONROC aansprakelijk worden gesteld voor inci-
dentele schade of gevolgschade. Reparaties van
dealers zijn gelimiteerd tot de reparatie of vervan-
ging van defecte producten of onderdelen.
Het product en de gebruikershandleiding zijn
onderhevig aan wijzigingen. Specificaties kunnen
zonder opgaaf van redenen worden gewijzigd.
1. CONSIGNES DE SÉCURITÉ
En plus des avertissements de sécurité suivants,
veuillez également lire les avertissements de
sécurité additionnels ainsi que les instructions.
Le non-respect des avertissements de sécurité
et des instructions peut entraîner une décharge
électrique, un incendie et/ou des blessures graves.
Veuillez conserver les avertissements de sécurité et
les instructions pour consultation ultérieure.
Les symboles suivants sont utilisés dans le manuel
d’utilisation ou apposés sur le produit:
Lisez le manuel d’utilisation.
Signale un risque de blessures, un danger
mortel ou un risque d’endommagement de
l’outil en cas de non-respect des instruc-
tions de ce manuel.
Risque de décharge électrique
Débranchez immédiatement la fiche de la
prise secteur si le câble secteur est
endommagé ainsi que durant le nettoyage
et la maintenance.
Portez des lunettes de protection.
Portez une protection auditive.
Portez un masque anti-poussière.
Machine de classe II - Double isolation -
Vous n’avez pas besoin de prise avec mise à
la terre.
Variateur électronique de vitesse.
Rotation gauche/droite.
Ne jetez pas le produit dans des conteneurs
qui ne sont pas prévus à cet effet.
Le produit est conforme aux normes de
sécurité en vigueur spécifiées dans les
directives européennes.

FR
19
WWW.VONROC.COM
CONSIGNES GÉNÉRALES DE SÉCURITÉ
AVERTISSEMENT! Veuillez lire l’intégralité
des avertissements de sécurité et des
instructions. Le nonrespect de toutes les
instructions indiquées cidessous peut
entraîner un risque de choc électrique,
d’incendie et/ou de blessures graves.
Conservez ces instructions.
Le terme “appareil électrique” mentionné dans
tous les avertissements cidessous se rapporte à
un appareil électrique qui se branche au réseau
électrique (grâce à un câble d’alimentation) ou à un
appareil électrique (sans fil) fonctionnant grâce à
une batterie.
1) Espace de travail
a) Veillez toujours à garder votre espace de travail
propre et bien éclairé. Les espaces mal rangés
et sombres peuvent être la cause d’accidents.
b) N’utilisez pas les appareils électriques dans des
environnements susceptibles d’explosion, par
exemple en présence de liquides inflammables,
de gaz ou de particules. Les appareils électriques
provoquent des étincelles qui peuvent enflammer
les particules des émanations.
c) Veillez à garder éloignés les enfants et les
personnes se trouvant dans votre voisinage, lors
de l’utilisation d’un appareil électrique. Les disc-
tractions peuvent vous faire perdre le contrôle de
l’appareil.
2) Mesures de sécurité électriques
a) Les prises des appareils électriques doivent être
raccordées à la prise murale correspondante. Ne
modifiez jamais la prise de l’appareil, de quelque
façon que ce soit. N’utilisez pas d’adaptateurs
qui mettent les appareils électriques à la terre
(mise à la masse). Des prises non modifiées et
branchées à la prise murale correspondante
réduiront les risques de choc électrique.
b) Evitez le contact direct avec les surfaces mises
à la terre ou mises à la masse comme les ca-
nalisations, les radiateurs, les cuisinières et les
réfrigérateurs. En effet, le risque de choc élec-
trique s’accrut si votre corps est mis à la terre ou
à la masse.
c) N’utilisez pas d’outils électriques dans des
evironnements pluvieux ou humides. Si de l’eau
s’introduit dans un appareil électrique, le risque
de choc électrique augmentera.
d) N’utilisez pas le câble de manière abusive. N’uti-
lisez jamais le câble pour transporter, tirer ou
débrancher l’appareil électrique. Veillez à garder
le câble éloigné des sources de chaleur, des
huiles, des rebords coupants ou des pièces ac-
tionnées. Les câbles endommagés ou entremêlés
augmentent le risque de choc électrique.
e) Lorsque un appareil est utilisé à l’extérieur, uti-
lisez uniquement un câble prolongateur prévu
à cet effet. L’utilisation d’un câble à usage
extérieur réduit le risque de choc électrique.
f) Si vous êtes contraint d’utiliser un outil élec-
trique dans un environnement humide, utilisez
une alimentation protégée par un dispositif à
courant résiduel (RCD). L’utilisation d’un RCD
réduit le risque de décharge électrique.
3) Sécurité personnelle
a) Restez vigilant, gardez un œil sur ce que vous
faites et utilisez votre sens commun lors de l’u-
tilisation d’un appareil électrique. N’utilisez pas
un appareil électrique si vous êtes fatigué ou si
vous êtes sous l’influence de drogues, d’alcool
ou si vous prenez des médicaments. Un moment
d’inattention lors de l’utilisation des appareils
électriques peut entraîner des blessures graves.
b) Utilisez un équipement de protection person-
nelle. Protégezvous toujours les yeux. Les équi-
pements de protection, tels qu’un masque à
poussière, des chaussures antidérapantes, des
protections auditives ou un casque de sécurité,
utilisés dans de bonnes conditions, réduiront le
risque de blessures.
c) Prévenez tout démarrage involontaire. Assurez-
vous que l’interrupteur est sur la position
“arrêt avant de brancher l’appareil. En effet, le
transport des appareils électriques en gardant
vos doigts sur l’interrupteur, ou le branchement
de ces appareils en ayant l’interrupteur sur
“marche accidents.
d) Retirez les clés de réglage ou les clés de vis de
réglage avant d’allumer l’appareil électrique.
Une clé de vis de réglage ou une clé, laissée
sur une pièce en mouvement de l’appareil élec-
trique, peut entraîner des lésions corporelles.
e) Ne pas se précipiter. Gardez toujours vos pieds
à plat et gardez votre équilibre. Ceci permet de
mieux contrôler l’appareil électrique dans des
situations imprévues.
f) Habillezvous convenablement. Ne portez pas
de vêtements lâches ou de bijoux. Gardez vos

20
FR
WWW.VONROC.COM
cheveux, vêtements et gants éloignés des
pièces actionnées. En effet, ces derniers peu-
vent être pris dans les pièces en action.
g) Si les appareils sont fournis pour la connexion
des équipements d’évacuation et de récupéra-
tion de la poussière, assurezvous que ces
derniers soient correctement connectés et util-
isés. L’utilisation de ces appareils peut réduire
les risques liès à la poussière.
4) Utilisation et entretien d’un appareil électrique
a) Ne forcez pas l’appareil électrique. Utilisez l’ap-
pareil électrique adéquat pour votre applicati-
on. Un appareil électrique correc te ment choisi
assurera un meilleur travail et un travail sans
danger, au rythme auquel il a été conçu.
b) N’utilisez pas l’appareil électrique si l’in-
terrupteur marche/arrêt ne fonctionne pas.
Un appareil électrique qui ne peut pas être
commandé par l’interrupteur de contrôle est
dangereux et doit être réparé.
c) Débranchez la prise du bloc d’alimentation
avant d’effectuer des réglages, de changer des
acces soires, ou de ranger les appreils élec
tri ques. Ces mesures de sécurité préventives
réduiront le risque de démarrage involontaire
de l’appareil électrique.
d) Rangez les appareils électriques arrêtés hors
de la portée des enfants et ne laissez aucune
personne, non familiarisée avec l’outil ou ces
instructions, utiliser l’appareil électrique. Les
appareils électriques sont dangereux entre les
mains d’utilisateurs non formés.
e) Entretenez les appareils électriques. Vérifiez
tout défaut d’alignement et l’enchaînement des
pièces actionnées, la rupture de ces dernières,
et les autres conditions qui peuvent affecter
le fonctionnement des appareils électriques.
En cas de dommages, faites réparer l’appareil
électrique avant de le réutiliser. Nombreux
sont les accidents provoqués par des appareils
électriques mal entretenus.
f) Veillez à garder les outils coupants aiguisés et
propres. Des outils coupants correctement en-
tretenus avec des lames aiguisées sont moins
susceptibles de se bloquer et sont plus faciles à
contrôler.
g) Utilisez l’appareil électrique, les accessoires
et les embouts, etc., conformément à ces
instructions et de la manière prévue pour le type
spécifique de l’appareil électrique, en prenant en
compte les conditions de travail et le travail à ef-
fectuer. L’utilisation de l’appareil électrique dans
des applications différentes de celles prévues
peut entraîner des situations dangereuses.
5) Utiliser et soigner les outils à batterie
a) Rechargez la batterie uniquement avec le
chargeur spécifié par le fabricant. Un chargeur
adapté à une certaine batterie peut être cause
de danger d’incendie quand on l’utilise avec une
batterie différente.
b) Utilisez chaque outil uniquement avec la batterie
conçue pour lui. L’utilisation de toute autre bat-
terie peut être cause de danger de blessure ou
d’incendie.
c) Lorsque une batterie n’est pas en usage, gardez-
la hors d’atteinte d’objets métalliques tels que
les trombones, pièces de monnaie, clés, clous,
vis et autres petits objets métalliques pouvant
faire le contact entre une borne et l’autre. Un
courtcircuit entre les bornes de la batterie peut
être cause de brûlures ou d’incendie.
d) Dans des circonstances extrêmes, du liquide
peut gicler hors de la batterie ; évitez tout
contact. En cas de contact accidentel, rincez à
l’eau. En cas de contact du liquide avec les yeux,
consultez un médecin. Le liquide qui gicle d’une
batterie peut causer irritations ou brûlures.
6) Maintenance
a) L’entretien de votre outil électrique doit être
confié à un réparateur qualifié qui utilise
uniquement des pièces de rechange identiques
aux pièces d’origine. Cela permet d’assurer la
sécurité de l’outil électrique
AVERTISSEMENTS DE SÉCURITÉ ADDITIONNELS
POUR LES PERCEUSES À PERCUSSION
Cette machine est adaptée pour le travail
léger. Ne surchargez pas la machine.
a) Portez des protections auditives lors des tra-
vaux de perçage à percussion. L’exposition au
bruit peut entraîner une perte auditive.
b) Utilisez les poignées auxiliaires si elles sont
fournies avec l’outil. Toute perte de contrôle de
l’appareil entraîne un risque de blessures.
c) Tenez l’outil électrique par les surfaces de
préhension isolées lorsque vous effectuez une
opération au cours de laquelle l’accessoire de
coupe peut entrer en contact avec des câbles
