Walter WWS-4TS User manual

Originalbetriebsanleitung
Bedienungs-
anleitung
Bitte lesen und aufbewahren
Stromerzeuger
2600 W
Art. Nr.: K640061
Mod.: WWS-4TS
CZSI DE
ENFR
K640061_Anleitung_DE_EN_FR_CZ_SI.indb 1K640061_Anleitung_DE_EN_FR_CZ_SI.indb 1 08.02.2021 14:52:5208.02.2021 14:52:52

2
DE
Stromerzeuger 2600 W
WWS-4TS
06/2018
81044
Lieferumfang / Teilebezeichnung ...........................................................................................................................................4
Allgemeines..................................................................................................................................................................................................................6
Bedienungsanleitung lesen und aufbewahren................................................................................................6
Zeichenerklärung.........................................................................................................................................................................................6
Sicherheit ........................................................................................................................................................................................................................9
Bestimmungsgemäße Verwendung................................................................................................................................9
Restrisiken.........................................................................................................................................................................................................10
Allgemeine Sicherheitshinweise .....................................................................................................................................10
Ergänzende Sicherheitshinweise für den Stromerzeuger..........................................................13
Spezielle Sicherheitshinweise zum Betrieb des Stromerzeugers..................................16
Vor Verwendung................................................................................................................................................................................................16
Stromerzeuger und Lieferumfang prüfen............................................................................................................17
Was Sie zum Betrieb benötigen........................................................................................................................................17
Montage...........................................................................................................................................................................................................................17
Räder montieren.......................................................................................................................................................................................18
Griff fixieren/lösen..................................................................................................................................................................................18
Aufstellung und Fixierung...........................................................................................................................................................19
Allgemeine Hinweise zur Aufstellung........................................................................................................................19
Aufstellung im Innenbereich...................................................................................................................................................20
Verwendung des Stromerzeugers.......................................................................................................................................20
Allgemeine Hinweise zum prüfen und auffüllen von Motoröl und Benzin...........20
Motorölstand prüfen............................................................................................................................................................................21
Motoröl auffüllen.......................................................................................................................................................................................22
Ölabschaltautomatik...........................................................................................................................................................................22
Benzin auffüllen.........................................................................................................................................................................................22
Bedienung..........................................................................................................................................................................................................23
Stromerzeuger starten.....................................................................................................................................................................24
Stromerzeuger ausschalten....................................................................................................................................................25
230 V AC-Steckdosen......................................................................................................................................................................25
Elektrogeräte anschließen.........................................................................................................................................................26
Spannungsanzeige...............................................................................................................................................................................26
Überlastschutz.............................................................................................................................................................................................26
Inhaltsverzeichnis
K640061_Anleitung_DE_EN_FR_CZ_SI.indb 2K640061_Anleitung_DE_EN_FR_CZ_SI.indb 2 08.02.2021 14:52:5208.02.2021 14:52:52

3
DE
Wartung und Pflege.....................................................................................................................................................................................27
Wartungsplan................................................................................................................................................................................................28
Motoröl wechseln....................................................................................................................................................................................28
Motoröl ablassen......................................................................................................................................................................................29
Lüftungsgitter und -schlitze prüfen................................................................................................................................30
Allgemeine Hinweise zur Reinigung...........................................................................................................................30
Luftfilter reinigen.......................................................................................................................................................................................31
Zündkerze reinigen / wechseln...........................................................................................................................................32
Benzinfilter reinigen.............................................................................................................................................................................33
Lagerung........................................................................................................................................................................................................................33
Außerbetriebnahme.............................................................................................................................................................................34
Transport.......................................................................................................................................................................................................................35
Stromerzeuger tragen......................................................................................................................................................................35
Stromerzeuger schieben..............................................................................................................................................................36
Stromerzeuger im Kraftfahrzeug transportieren.......................................................................................36
Explosionszeichnung...............................................................................................................................................................................37
Fehlerbehebung.................................................................................................................................................................................................38
Technische Daten...........................................................................................................................................................................................39
Geräuschemissionswerte.................................................................................................................................................................40
Entsorgung................................................................................................................................................................................................................41
Verpackung entsorgen....................................................................................................................................................................41
Altgeräte entsorgen.............................................................................................................................................................................41
Service...............................................................................................................................................................................................................................44
Konformitätserklärung...........................................................................................................................................................................44
K640061_Anleitung_DE_EN_FR_CZ_SI.indb 3K640061_Anleitung_DE_EN_FR_CZ_SI.indb 3 08.02.2021 14:52:5208.02.2021 14:52:52

Lieferumfang / Teilebezeichnung
4
DE

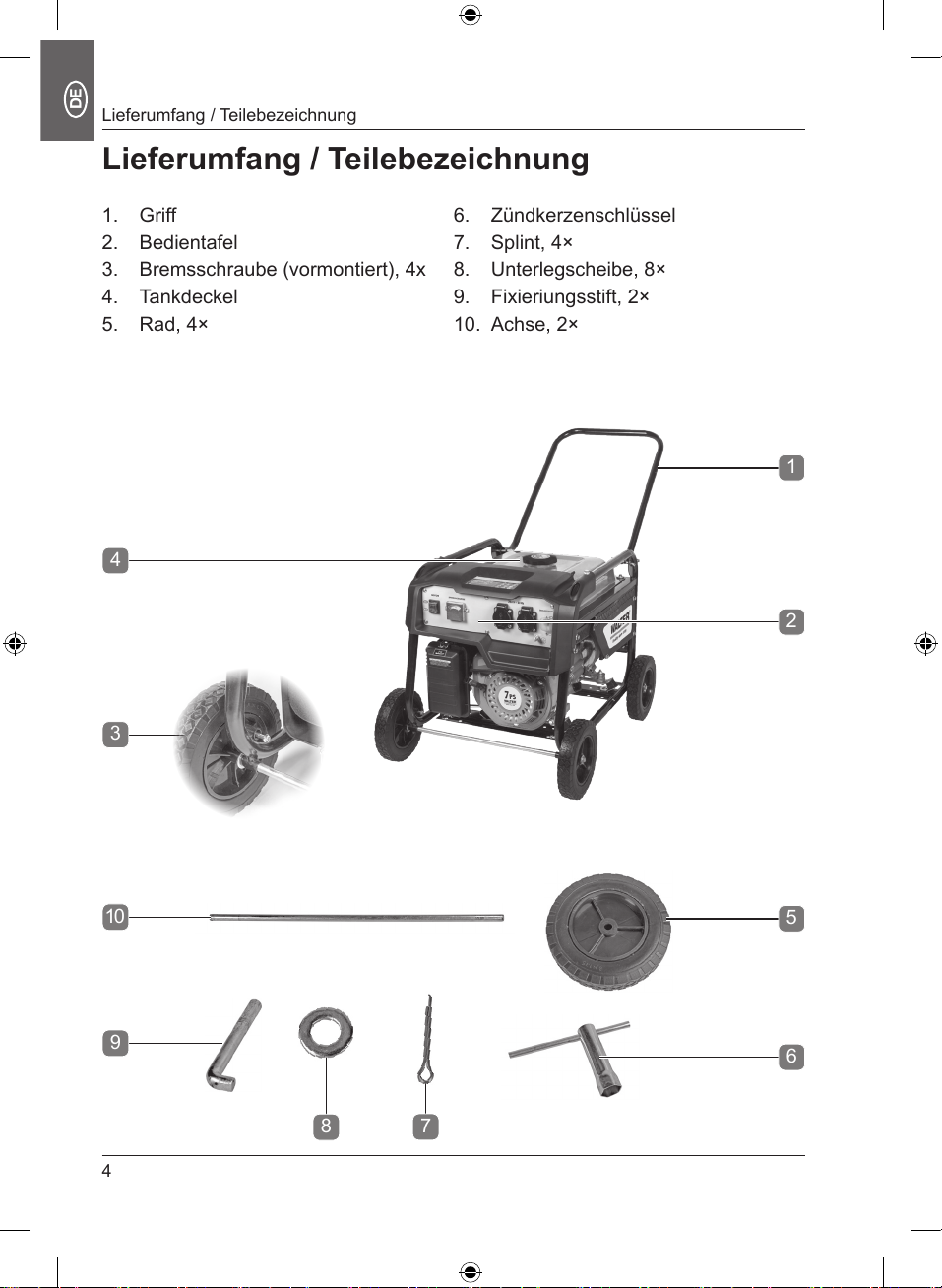

Lieferumfang / Teilebezeichnung
1. Griff
2. Bedientafel
3. Bremsschraube (vormontiert), 4x
4. Tankdeckel
5. Rad, 4×
6. Zündkerzenschlüssel
7. Splint, 4×
8. Unterlegscheibe, 8×
9. Fixieriungsstift, 2×
10. Achse, 2×










K640061_Anleitung_DE_EN_FR_CZ_SI.indb 4K640061_Anleitung_DE_EN_FR_CZ_SI.indb 4 08.02.2021 14:52:5408.02.2021 14:52:54

Lieferumfang / Teilebezeichnung
5
DE
11. Schalter für Überlastschutz
12. Erdungsschraube
13. Steckdose 230V~/50Hz, 2×
14. Spannungsanzeige
15. Ein-/Ausschalter des Motors
16. Chokehebel
17. Zuggriff (Seilzugstarter)
18. Benzinhahn
19. Zündkerzenstecker
20. Filtereinsatz
21. Luftfiltergehäuse
22. Deckel












K640061_Anleitung_DE_EN_FR_CZ_SI.indb 5K640061_Anleitung_DE_EN_FR_CZ_SI.indb 5 08.02.2021 14:52:5708.02.2021 14:52:57

Allgemeines
6
DE
Bezeichnet eine Gefährdung, die, wenn sie nicht
vermieden wird, den Tod oder eine schwere
Verletzung zur Folge haben kann.
Bezeichnet eine Gefährdung, die, wenn sie nicht
vermeiden wird, eine geringfügige oder mäßige
Verletzung zur Folge haben kann.
Warnt vor möglichen Sachschäden.
Dieses Symbol bietet Ihnen nützliche
Zusatzinformationen zur Montage oder zum
Betrieb.
Konformitätserklärung (siehe Kapitel "CE-
Konformitätserklärung"): Produkte, die mit
diesem Symbol gekennzeichnet sind, erfüllen
alle geltenden Bestimmungen des Europäischen
Wirtschaftsraums.
Lesen Sie die Bedienungsanleitung.
Allgemeines
Bedienungsanleitung lesen und aufbewahren
Diese Bedienungsanleitung bildet einen integralen Bestandteil dieses
Stromerzeuger 2600 W (im Folgendem nur "Sromerzeuger" oder "Produkt"
genannt). Sie enthält wichtige Hinweise zu Sicherheit, Gebrauch und
Entsorgung des Stromerzeugers. Bitte machen Sie sich vor Inbetriebnahme
des Stromerzeugers mit allen Bedienungs- und Sicherheitshinweisen
vertraut. Verwenden Sie den Stromerzeuger nur wie beschrieben und für
den angegebenen Zweck. Wenn der Stromerzeuger an Dritte weitergegeben
wird, stellen Sie bitte alle Unterlagen zusammen mit dem Stromerzeuger dem
Dritten zur Verfügung. Bewahren Sie die Bedienungsanleitung zum späteren
Nachschlagen auf.
Diese Betriebsanleitung ist in digitaler Form auch bei der Serivcestelle des
Hersteller erhältlich. Revision: ID 001 - 2020-08 - REV001
Zeichenerklärung
Die folgenden Symbole und Signalwörter werden in dieser Bedienungsanleitung,
auf dem Stromerzeuger oder auf der Verpackung verwendet.
WARNUNG!
VORSICHT!
HINWEIS!
K640061_Anleitung_DE_EN_FR_CZ_SI.indb 6K640061_Anleitung_DE_EN_FR_CZ_SI.indb 6 08.02.2021 14:52:5708.02.2021 14:52:57

Allgemeines
7
DE
Offene Flammen, Feuer, offene Zündquellen und
Rauchen sind in der Nähe des Stromerzeugers
verboten.
Der Schallleistungspegel beträgt 96 dB(A).
Achten Sie vor dem Starten darauf, dass genug
Motoröl eingefüllt ist.
Dieses Symbol kennzeichnet, dass Sie den
Stromerzeuger nicht in Innenräumen betreiben
dürfen, wenn keine geeignete Abgasabsaugung
vorhanden ist.
Dieses Symbol kennzeichnet, dass die Abgase
des Stromerzeugers giftig sind.
Dieses Symbol kennzeichnet, dass Sie den
Stromerzeuger ausschalten müssen, bevor Sie
Benzin auffüllen.
Dieses Symbol kennzeichnet, dass Sie einen
Sicherheitsabstand zu den heißen Teilen des
Stromerzeugers einhalten müssen.
Warnung vor elektrischer Spannung.
Warnung vor feuergefährlichen Stoffen
Gefährdung durch Kohlenmonoxid
Verpackungsabgaben wurden vom Hersteller
abgeführt.
96
Die Modellbezeichnung ist eine Kombination aus Buchstaben und Ziffern:
Inverkehrbringer = WALTER Werkzeuge Salzburg GmbH (WW) ; Product (GER) = 4 Takt Stromerzeuger (4TS)
WWS
Inverkehrbringer
4TS
Produkt (GER)
-
K640061_Anleitung_DE_EN_FR_CZ_SI.indb 7K640061_Anleitung_DE_EN_FR_CZ_SI.indb 7 08.02.2021 14:52:5808.02.2021 14:52:58

Allgemeines
8
DE
STROMERZEUGER 2600 W
Power generator 2600 W
Generator elektrickeho proudu 2600 W
PRP 2600 W / max. 2900 W S2 5 min.
230 V ~ / 50 Hz / 11,3 A/ IP23M
10-00377 - 2021-04
397385 WALTER WERKZEUGE SALZBURG GmbH, Gewerbeparkstr. 9
5081 Anif, Austria, www.walteronline.com
Leistungsklasse / Power category /
Močnostni razred: G1
Leistungsfaktor cos φ / Power factor cos φ /
Faktor zmogljivosti cos φ: 1,0
Qualitätsklasse / Quality category /
Kakovostno razred: B
Kraftstoff, Füllmenge/Typ /
Fuel, filling quantity/type /
Bencin, Prostornina bencinskega
rezervoarja
Normal- oder Superbenzin,
bleifrei (91 bzw. 95 ROZ)
Normal or premium petrol, lead-
free (91 or 95 ROZ)
Normalni ali super bencin,
neosvinčeni (91 oz. 95 ROZ)
Benzinverbrauch bei 75% Last /
Fuel consumption at 75% load /
Poraba bencina ob 75 % obremenitvi
1,7 l/h
Motoröl, Füllmenge/Typ /
Engine oil, filling quantity/type /
Motorno olje, količina polnjenja/vrsta
0,6L / Type SAE 15W-30 | SAE
10W-30 | SAE 15W-40 | SAE 0W-30
| SAE 5W-40
Zündkerzentyp / Spark plug type / Vrsta
vžigalne svečke: F7 RTC
Mindestfreiräume / Minimum clearances /
Minimalni prostor brez ovir: 1 m in alle Richtungen / 1 m in all directions / 1 m v vse smeri
Max. Aufstellhöhe / Max. installation height /
Največja višina postavitve: 1000 m
Betriebstemperatur / Operating temperature
/ Temperaturne meje obratovanja -10 – + 40°c
Max. relative Luftfeuchtigkeit / Max. relative
humidity / Meja obratovanja za relativno
vlažnost zraka
90 %, nicht kondensierend
90 %, non-condensing
90 %, ki ne kondenzira
Gewicht / Weight / Prazna teža: ca. 40 kg / approx. 40 kg / pribl. 40 kg
WWS-4TS
K640061_Anleitung_DE_EN_FR_CZ_SI.indb 8K640061_Anleitung_DE_EN_FR_CZ_SI.indb 8 08.02.2021 14:53:0108.02.2021 14:53:01

Sicherheit
9
DE
Sicherheit
Bestimmungsgemäße Verwendung
Das Produkt ist ausschließlich für den Privatanwender im Hobby und Do-it-
yourself-Bereich für folgende Zwecke bestimmt:
- Elektrische Versorgung von Elektrowerkzeugen und Beleuchtungsquellen.
Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten
als nicht bestimmungsgemäße Verwendung. Der Hersteller oder Händler
übernimmt keine Haftung für Verletzungen, Verluste oder Schäden, die durch
nicht bestimmungsgemäße oder falsche Verwendung entstanden sind. Mögliche
Beispiele für nicht bestimmungsgemäße oder falsche Verwendung sind:
- Verwendung des Produkts für andere Zwecke, als für die es bestimmt ist.
- Nichtbeachtung der Sicherheitshinweise und Warnung sowie der
Montage-, Betriebs-, Wartungs-, und Pflegeanweisungen, die in dieser
Bedienungsanleitung enthalten sind.
- Verwendung von Zubehör und Ersatzteilen, die nicht für dieses Produkt
bestimmt sind.
- Reparatur des Produkts durch einen anderen als den Hersteller oder eine
Fachkraft.
- Gewerbliche, handwerkliche oder industrielle Nutzung des Produkts.
- Bedienung oder Wartung durch Personen, die mit dem Umgang des
Produkts nicht vertraut sind und/oder damit verbundene Gefahren nicht
verstehen.
Verwenden Sie Zubehör entsprechend diesen Anweisungen. Fehler bei der
Einhaltung der in dieser Bedienungsanleitung enthaltenen Anweisungen können
zu schweren Verletzungen und zum Verlust der Garantie führen. Halten Sie
die geltenden lokalen oder nationalen Bestimmungen zu Verwendung dieses
Produkts ein. Nehmen Sie niemals Veränderungen an dem Produkt vor. Jede
Änderung an dem Produkt kann gefährlich sein und ist verboten.
K640061_Anleitung_DE_EN_FR_CZ_SI.indb 9K640061_Anleitung_DE_EN_FR_CZ_SI.indb 9 08.02.2021 14:53:0108.02.2021 14:53:01

Sicherheit
10
DE
Allgemeine Sicherheitshinweise
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse
bei der Einhaltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die
Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“
bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet.
Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen
führen.
b)Arbeiten Sie mit dem Stromerzeuger nicht in
explosionsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube befinden.
Es können beim
Gebrauch des Stromerzeuger funken erzeugt werden die den Staub
oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung
des Stromerzeugers fern.
Restrisiken
Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche
Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art des
Stromerzeugers können folgende Gefährdungen auftreten:Aufgrund der Art des
Stromerzeugers können folgende Gefahren auftreten:
−Durch unvorhersehbaren, übermäßigen Verschleiß, z. B. Durchrostung des
Benzintanks, kann Benzin auf heiße Teile fließen und sich entzünden. Eine
Explosion des Tanks ist möglich.
−Durch unvorhersehbare Defekte der angeschlossenen Elektrogeräte ist eine
Gefahr durch Stromschlag mit Todesfolge möglich.
−Durch unvorhersehbaren, übermäßigen Verschleiß kann sich die
Abgasemission erhöhen und zur Gefährdung des Gesundheit sowie
Belastung der Umwelt führen.
−Durch unvorhersehbaren, übermäßigen Verschleiß kann Benzin oder Motoröl
austreten und zu Belastungen der Umwelt führen.
K640061_Anleitung_DE_EN_FR_CZ_SI.indb 10K640061_Anleitung_DE_EN_FR_CZ_SI.indb 10 08.02.2021 14:53:0108.02.2021 14:53:01
