Wamgroup Map dustfix Installation and operating instructions

MAINTENANCE

•DUST CONDITIONERS

INSTALLATION,OPERATIONANDMAINTENANCE

•STAUBBEFEUCHTER

EINBAU-, BETRIEBS-UND WARTUNGSANLEITUNG

•HUMIDIFICATEURS POUR POUSSIÈRE

INSTALLATION,UTILISATIONETENTRETIEN

•CONDIZIONATORI PER POLVERI

INSTALLAZIONE, USO EMANUTENZIONE

DUSTFIX®

CATALOGUE No. MA. 30 M.

ISSUE

A1 LATESTUPDATE

02.10

CIRCULATION

100

INDEX

INHALTSVERZEICHNIS

INDEX

INDICE

MAINTENANCE CATALOGUE

OPERATION AND MAINTENANCE.......................................................................

CATALOGUE D’ENTRETIEN

UTILISATION ET ENTRETIEN............................................................................

ARTUNGS-KATALOG

BETRIEBS- UND WARTUNGSANLEITUNG......................................................

CATALOGO DI MANUTENZIO NE

USO E MANUTENZIONE..................................................................................

M. 01 11

02.02

MA.30INDEX

DUSTFIX®

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

NORME GENERALI

- E’ vietata l' installazione e l'

uso, anche parziale dell'attrez-

zatura da parte del personale

non espressamente autorizza-

to.

- E' obbligatorio il collegamento

a terra della carcassa metalli-

ca dell' attrezzatura.

- E' vietata la messa in servizio

del mixer se scollegato dal silo/

contenitore di alimentazione

del prodotto premiscelato.

- Leggere con attenzione le tar-

ghe di avvertenza e pericolo po-

ste sulla macchina.

- E' vietato rimuovere le targhe di

avvertenza e pericolo dalla

macchina.

- E' vietato manutenzionare, ese-

guire riparazioni, modifiche e

quanto non strettamente neces-

sario al ciclo di lavoro con l'at-

trezzatura in funzione.

Prima di tutto è obbligatorio di-

sinnestare tutte le alimentazio-

ni elettriche della macchina.

- E' vietato rimuovere le prote-

zioni e le sicurezze presenti sul-

la macchina.

- E' vietatoiniziareil lavorocon

le protezioni aperte o aprirle

durante il lavoro.

- Operare sulla macchina solo

con i guanti di protezione.

- Al termine dei periodi di lavoro

scollegare sempre la macchina

dalle alimentazioni elettriche.

- Qualsiasi manutenzione elettri-

ca e non elettrica deve attener-

si alle norme CEI 64-8 462.2

463.1 573.3.

RECOMMANDATIONS

- L' installation et l' utilisation de

ce matériel sont interdites aux

personnels non expressément

autorisées.

- La mise à la terre de la carcas-

se métallique du matériel est

obligatoire.

- Il est interdit de mettre en servi-

ce le mélangeurs s’il est débran-

ché du silo/conteneur d’alimen-

tation du produit prémélangé .

- Lire attentivement les plaques

d'avertissement et de danger

installées sur la machine.

- Il est interdit de retirer les pla-

ques d'avertissement et de dan

ger installées sur la machine.

- Il est interdit d'effectuer des opé-

rations de maintenance, des ré-

parations ou modifications non

strictement nécessaires au cycle

de travail la machine en servi-

ce.

Auparavant débrancher obliga-

toirement toutes les alimenta-

tions électriques de la machi-

ne.

- Il est interdit d’enlever les pro-

tections et les sécurités instal-

lées sur la machine.

-Il est interdit de commencer le

travail avec les protections

ouvertes ou de les ouvrir pen-

dant le travail.

- Opérer sur la machine seule-

ment avec des gants de pro-

tection.

- A la fin de la période de travail

débrancher toujours la machi-

ne des alimentations électri-

ques.

- Toute opération d’entretien

électrique et non électrique doit

se conformer aux normes CEI

64-8 462.2 463.1 573.3.

WARNHINWEISE

- Die wenn auch nur teilweise In-

stallation und Bedienung der

Ausrüstung durch nicht aus-

drücklich autorisiertes Personal

ist verboten.

- Die Erdung des Metallgehäuses

der Ausrüstung ist unbedingt er-

forderlich.

- Es ist verboten, den mischer in

Betrieb zu nehmen, wenn er

nicht an den Silo/Behälter an-

geschlossen ist, der das vorge-

mischte Produkt zuführt.

- Die auf dem Gerät angebrach-

ten Warn- und Gefahrenschilder

aufmerksam lesen.

- Das Entfernen der Warn- und

Gefahrenschilder vom Gerät ist

verboten.

- Die Durchführung von War-

tungsarbeiten, Reparaturen. Än-

derungen und anderen für den

Arbeitszyklus bei laufendem

Gerät nicht unbedingt notwen-

digen Arbeiten ist verboten.

Vor jedem Eingriff ist unbedingt

die elektrische Versorgung des

Geräts zu unterbrechen.

-Das Entfernen der auf dem

Gerät angebrachten Schutz-

und Sicherheitsvorrichtungen

ist verboten.

- Arbeitsbeginn mit offenen

Schutzvorrichtungen oder de-

ren Öffnen während des Be-

triebs ist verboten.

- Das Gerät nur mit Schutz-

handschuhen bedienen.

- Bei Betriebsschluß das Gerät

immer von der Stromversor-

gung trennen.

- Jede elektrische und nicht elek-

trische Wartung ist gemäß der

Normen CEI 64-8 462.2 463.1

573.3 durchzuführen.

WARNINGS

- The installation and use of the

equipment, either partial or to-

tal, is restricted to expressly au-

thorized personnel only.

- It is obligatory to earth the met-

al frame of the equipment.

- Do not start up the mixer if it is

disconnected from the silo/pre-

mixed product feed container..

- Read the waming and hazard

notices on the machine careful-

ly.

- It is forbidden to remove the

warning andhazard notices from

the machine.

- It is forbidden to carry out main-

tenance, make repairs, modifi-

cations or take any measures not

strictly necessary for the work

cycle when the equipment is run-

ning.

First of all, disconnect all the

electric power supplies to the

machine.

-It is forbidden to remove the

guards andsafetydevices trom

the machine.

- It is forbidden to start work

with the guards open, or to

open them during operation.

- Always wear safety gloves while

operating on the machine.

- At the end of the work shift, al-

ways disconnect the machine

from the power supply.

- All electrical and non-electrical

maintenance operations must

conform to CEI Standards 64-8

462.2 463.1 573.3.

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

CONDIZIONI DI GARANZIA

La garanzia non è applicabile a

seguito di rotture e/o difetti cau-

sati da errata installazione o uti-

lizzo, oppure da manutenzioni

non corrette o modifiche appor-

tate senza autorizzazione del

costruttore.

La garanzia non si estende alle

parti che si logorano in seguito

al normale uso e alle parti elettri-

che.

A miglior precisazione la garan-

zia decade nei casi in cui il DU-

STFIX®:

- sia stato manomesso o modifi-

cato,

- sia stato utilizzato non corret-

tamente,

- sia stato utilizzato non rispet-

tando i limiti indicati nel presen-

te manuale e/o sia stato sotto-

posto ad eccessive sollecita-

zioni meccaniche,

- non sia stato sottoposto alle

necessarie manutenzioni o

queste siano state eseguite

solo in parte e/o non corretta-

mente,

- abbia subito danni per incuria

durante il trasporto, l’installa-

zione e l’utilizzo,

- siano state inserite parti di ri-

cambio non originali.

Al ricevimento del prodotto, il

destinatario deve verificare che

lo stesso non presenti difetti o

danni derivanti dal trasporto e/o

incompletezza della fornitura.

Eventuali difetti, danni o in-

completezza vanno imme-

diatamente segnalati al co-

struttore mediante comuni-

cazione scritta e controfir-

mata dal vettore.

WARRANTY CONDITIONS

The warranty is not applicable

for breakage and/or defects

caused by incorrect installation

or use, or incorrect maintenan-

ce, or modifications not authori-

zed by the Manufacturer.

The warranty does not extend

to parts that wear out following

normal use and electrical com-

ponents.

The warranty elapses if the

DUSTFIX®:

- has been tampered with or mo-

dified,

- has not been used correctly,

- has been used without res-

pecting the limits indicated in

this manual and/or has been

subjected to excessive mecha

nical stress,

- has not been subjected to the

necessary maintenance or the-

se operations have been car-

ried out partly and/or incorrect-

ly,

- has been damaged due to ca-

relessness during transport,

installation and use,

- has been fitted with spare

parts that are not original.

On receiving the product, the

user must check these for de-

fects deriving from transport

and/or incomplete supply.

Defects, damage or incom

pleteness of the supply

must be immediately com-

municated to the Manufactu-

rer in writing and countersi-

gned by the haulage trans-

porter.

GARANTIEBEDINGUNGEN

Die Garantie ist nicht anwend-

bar, wenn es sich um Schäden

und/oder Defekte handelt, die

auf falschem Einbau oder Ge-

brauch, nicht korrekter Wartung

oder Änderungen beruhen, die

ohne die Genehmigung des Her-

stellers ausgeführt wurden.

Die Garantie deckt keine Teile ab,

die infolge des normalen Ge-

brauchs verschleißen, und auch

keine elektrischen Teile.

Genauer geagt verfällt die Ga-

rantie in folgenden Fällen:

- Das DUSTFIX®wurde manipu-

liert oder abgeändert;

- wurde nicht angewandt;

- bei seinem Gebrauch wurden

die in diesem Handbuch ge-

nannten Einsatzbeschränkun-

gen nicht beachtet und/oder es

wurde zu starken mechani-

schen Belastun gen ausge-

setzt;

- er wurde nicht der erforder-

lichen Wartung unterzogen

oder diese wurde nur teilweise

und/oder nicht korrekt ausge-

führt;

- es wurde beschädigt, weil

Transport, Einbau oder Ge-

brauch ohne die erforderliche

Sorgfalt vorgenommen wur-

den;

- es wurden keine Original-Er-

satzteile verwendet.

Beim Empfang der Ware hat der

Empfänger sicherzustellen,

dass die Ware keine durch den

Transport verursachten Schä-

den oder Defekte aufweist, und/

oder dass der Lieferumfang voll-

ständig ist.

Etwaige Defekte, Schäden

oder Fehlmengen sind mit-

tels schriftlicher und vom

Frachtführer gegengezeich-

neter Mitteilung sofort dem

Hersteller zu melden.

CONDITIONS DE GARANTIE

La garantie ne s’applique pas à

la suite de ruptures et/ou de dé-

fauts provoqués par un monta-

ge et une utilisation impropre,

des entretiens qui ne sont réali-

sés correctement ou des modi-

fications apportées sans autori-

sation du constru cteur.

La garantie s’étend aux pièces

qui s’usent à la suite d’une utili-

sation normale et aux parties

électriques.

Plus précisément la garantie est

sans effet si le DUSTFIX®:

- a été manipulé ou modifié,

- a été utilisé de manière incor

recte,

- a été utilisé sans respecter les

limites indiquées dans la pré-

sen te notice et/ou qu’il a été

soumis à des contraintes mé-

caniques excessives

- il n’a pas été soumis aux en-

tretiens nécessaires ou que

ces opérations ont été effec-

tuées partiellement, de maniè-

re incom plète ou incorrecte

- a subit des dommages par né-

gligence pendant le transport,

la mise en place et l’utilisation,

- a été réparé avec des pièces

qui ne sont pas d’origine.

Dès réception de la marchan

dise, le destinataire doit vérifier

que celle-ci n’a pas de défauts

ou subit de dégâts dus au tran

sport et que la fourniture n’est

pas incomplète.

Tout défaut, dommage ou

four niture incomplète doit

immédia tement être signa-

lée au constru cteur par

communication écrite et

contresignée par le tran

sporteur.

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

AVVERTENZE

Il costruttore si riterrà sollevato

da qualsiasi responsabilità ine-

rente la sicurezza delle perso-

ne, delle cose e di funzionamen-

to qualora le operazioni di carico

e scarico da autocarro, traspor-

to, posizionamento in cantiere,

utilizzo, riparazioni, manutenzio-

ni, ecc. non siano eseguite con-

formemente alle avvertenze de-

scritte nel presente manuale.

Analogamente il costruttore non

si riterrà in alcun modo respon-

sabile qualora il mixer venga uti-

lizzato:

- impropriamente;

- da personale non autorizzato

e/o non sufficientemente adde-

strato;

- con modifiche rispetto alla con-

figurazione originale;

- con inserimento di parti di ri-

cambio non originali;

- non conformemente alla nor-

mativa e legislazione attual-

mente vigente;

- non conformemente a quanto

raccomandato nel presente

manuale o sulle targhette di av-

vertenza e pericolo applicata

sulla macchina.

Per l’utente è fatto obbligo di ve-

rificare con la massima attenzio-

ne, prima di eseguire qualsiasi

operazione, che la zona di lavo-

ro sia libera da ostacoli, perso-

ne, macchine potenziali fonti di

pericolo.

Le operazioni di sollevamento,

trasporto, installazione in cantie-

re, la messa in funzione, le veri-

fiche di stabilità e funzionamen-

to, le manutenzioni ordinarie e

straordinarie,ecc., devono esse-

re svolte da personale qualifica-

to ed autorizzato, il quale deve

operare secondo le indicazioni

riportate nel presente manuale e

nel rispetto delle vigenti norme di

sicurezza.

All’atto del posizionamento in

cantiere la macchina deve es-

sere collegata elettricamente a

terra.

- É vietato manutenzionare, ese-

guire riparazioni o modifiche

con la macchina in funzione.

- Prima di ogni operazione è ob-

bligatorio scollegare tutte le ali-

mentazioni elettriche della mac-

china.

- É vietato rimuovere le protezio-

ni e le sicurezze presenti sulla

macchina.

- Prima dell’ avviamento assicu-

rarsi che tutte le protezioni si-

ano correttamente installate.

WARNINGS

The manufacturer shall be re-

lieved of all responsibility con-

cerning the safety of persons

and objects and operations if the

truck loading and unloading op-

erations, transport, positioning at

the worksite, use, repairs, main-

tenance are not carried out in

conformity with the instructions

in this manual.

Similarly the manufacturer shall

not be responsible if the mixer is

used:

- improperly;

- by unauthorized and/or un-

skilled personnel;

- with modifications to the origi-

nal configuration;

- with spare parts that are not

original;

- in a manner non conforming to

existing standards and legisla

tion;

- non conforming to the recom

mendations in this manual or on

the warning and hazard notic-

es on the machine.

The user is obliged to carefully

check that the work area is clear

of obstacles, persons, and ma-

chines with potential risk, before

carrying out any operation.

Lifting, transport, installation at

the worksite, set-up, checking

stability and operations, routine

and extraordinary maintenance,

etc. must be carried out by qual-

ified authorized personnel ac-

cording to the instructions in this

manual and in compliance with

the existing safety regulations.

When positioning the machine at

the worksite, the filter must be

earthed.

- It is forbidden to carry out main-

tenance, repairs or modifica-

tions with the machine in oper-

ation.

- For every operation, it is com-

pulsory to disconnect all the

electric power supplies to the

machine.

- It is forbidden to remove the

guards and safeties present on

the machine.

- Before startup, make sure all

the guards are installed cor-

rectly.

HINWEISE

Der Hersteller betrachtet sich

jeglicher Haftung hinsichtlich der

Sicherheit von Personen, Sa-

chen und Betrieb enthoben, falls

das Auf- und Abladen vom Lkw,

Transport, Aufstellung auf der

Baustelle, Gebrauch, Reparatu-

ren, Wartung etc. nicht gemäß

der in diesem Handbuch be-

schriebenen Hinweise ausge-

führt werden.

Gleichermaßen betrachtet der

Hersteller sich in keinerlei Wei-

se verantwortlich, falls der

mischer wie folgt benutzt wird:

- bestimmungswidrig;

- durch Personal, das nicht be-

fugt und/oder ausreichend an-

gewiesen ist;

- mit Änderungen im Bezug zur

ursprünglichen Konfiguration;

- mit Einbau von Ersatzteilen, die

keine Originale sind;

- nicht entsprechend der augen-

blicklich geltenden Normen und

Gesetze;

- nicht entsprechend der Emp-

fehlungen dieses Hand buchs

oder der Hinweis- und Warn-

schilder, die auf der Ma schine

angebracht sind.

Der Anwender ist dazu ver-

pflichtet, vor der Ausführung ir-

gendeines Vorgangs sehr auf-

merksam zu prüfen, dass der

Arbeitsbereich frei von Hinder-

nissen, Personen und Maschi-

nen ist, die eine mögliche Ge-

fahrenquelle darstellen.

Heben, Transport, Installation auf

der Baustelle, Inbetriebnahme,

Standsicherheits- und Funktion

stests, regelmäßige und außer-

or dentliche Wartung etc. müs-

sen durch qualifiziertes und be-

fugtes Personal vorgenommen

werden, das gemäß der Anwei-

sungen, die in diesem Handbuch

stehen, und unter Beachtung der

geltenden Sicherheitsbestim

mungen vorzugehen hat.

Bei der Positionierung der Ma-

schine auf der Baustelle muss

er geerdet werden.

- Es ist verboten, die laufende

Maschine zu warten, zu repa-

rieren oder zu ändern.

- Vor jedem Eingriff ist es unbe-

dingt erforderlich, alle elektri-

schen Verbindungen der Ma-

schine abzuklemmen.

- Es ist verboten, die Schutz-

und Sicherheitseinrichtungen,

die auf der Maschine vorhan-

den sind, zu entfernen.

- Vor der Inbetriebnahme si-

cherstellen, dass alle Schutz-

vorrichtungen korrekt installiert

sind.

RECOMMANDATIONS

Le constructeur se considère

dégagé de toute responsabilité

concernant la sécurité des per-

sonnes, des choses et du fonc-

tionnement si les opérations de

chargement et de déchargement

du camion, transport, positionne-

ment sur chantier, utilisation, ré-

parations, entretiens, etc. n’ont

pas été effectuées conformé-

ment aux recommandations dé-

crites dans cette notice d’instruc-

tions.

De même le constructeur ne pour-

ra être considéré respon sable si

le mélangeur a été utilisé :

- de manière impropre;

- par du personnel non autorisé

et/ou pas suffisamment formé;

- avec des modifications par rap-

port à la configuration originale

;

- avec introduction de pièces dé-

tachées non d’origine ;

- de manière non conforme à la

réglementation et à la législation

en vigueur ;

- de manière non conforme aux

recommandations fournies

dans la présente notice ou par

les plaques signalétiques appo-

sées sur la machine.

L’utilisateur a l’obligation de véri-

fier avec la plus grande atten-

tion, avant d’effectuer une quel-

conque opération, que la zone de

travail est dégagée de tout obs-

tacle, personnes, machines pou-

vant représenter une source po-

tentielle de danger.

Les opérations de soulèvement,

le transport, le montage sur chan-

tier, la mise en service, les vérifi-

cations de stabilité et de fonc-

tionnement, les entretiens ordinai-

res et extraordinaires, etc. doi-

vent être effectuées par du per-

sonnel qualifié et autorisé, lequel

doit intervenir suivant les indica-

tions indiquées dans la présente

notice d’instructions et dans le

respect des normes de sécurité

en vigueur.

Au moment du positionnement sur

chantier, la machine doit être relié

électriquement à la terre.

- Il est interdit d’effectuer des

opérations d’entretien, des ré-

parations ou des modifications

quand la machine est en mar-

che.

- Avant toute opération il est obli-

gatoire de débrancher toutes les

alimentations électriques de la

machine.

- Il est interdit d’enlever les pro-

tections et les sécurités présen-

tes sur la machine.

- Avant la mise en marche s’as-

surer que toutes les protections

sont montées correctement.

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

DESRIZIONEDELLAMACCHINA

DUSTFIX®è un mescolatore con-

tinuo orizzontale con camera e

albero di mescolazione intera-

mente rivestitI con materiale sin-

tetico antiusura.

Grazie alla sua modularità risul-

ta particolarmente adatto ad es-

sere trasportato da una sola per-

sona o ad essere caricato an-

che su autovetture.

DUSTFIX®è stato progettato per

umidificare le polveri industriali di

scarto destinate allo smaltimen-

to. L’abbattimento della loro pol-

verosità consente di facilitare ed

economizzare le operazioni di

movimentazione e trasporto.

La granulometria max consenti-

ta del prodotto è di 4 mm.

DUSTFIX®è realizzato con ma-

teriali NON idonei al trasporto di

prodotti alimentari.

ATTENZIONE

E’vietato mettere in funzio-

ne il mescolatore prima che

l’impianto del quale fa parte

sia dichiarato conforme alle

disposizioni della Direttiva

98/37/CE, e alle disposizioni

nazionali da attuazione.

In quest’ambito è cura del-

l’impiantista / installatore

predisporre ed installare

tutti gli accorgimenti / prote-

zioni al fine di evitare danni a

cose o persone).

DESCRIPTION OF THE MA-

CHINE

DUSTFIX® is a continuous hori-

zontal mixer with mixing cham-

ber and shaft entirely lined with

wear-proof synthetic material.

Thanks to its modularity, it is par-

ticularly suitable for being car-

ried by a single person, or can

even be loaded on cars.

DUSTFIX® is designed for wet-

ting waste industrial dusts meant

for disposal.

Scrubbing the dusts facilitates

and economizes the handling

and transport operations.

The maximum permitted product

grain size is 4 mm.

DUSTFIX®is made of materials

NOT suitable for transporting

foodstuffs.

ATTENTION

It is forbidden to start up the

mixer before the plant of

which it forms a part is de-

clared as conforming to the

provisions of Directive 98/37/

EC, and the national imple-

mentation provisions.In this

context, it is the plant engi-

neer’s/installer’s responsi-

bility to provide and install

all the measures/protec-

tions in order to avoid dam-

age to objects and persons).

BESCHREIBUNG DER MASCHI-

DUSTFIX® ist ein waagerechter

Durchlaufmischer mit Mischkam-

mer und –welle, die ganz mit ei-

nem verschleißfesten, syntheti-

schen Werkstoff ausgekleidet

sind.

Dank der modularen Bauweise

ist er besonders dazu geeignet,

von nur einer Person transpor-

tiert oder auch mit Pkws beför-

dert zu werden.

DUSTFIX® wurde zur Anfeuch-

tung von staubförmigen indus-

triellen Abfällen entwickelt, die

zur Entsorgung bestimmt sind.

Die Beseitigung des typischen

Staubverhaltens gestattet es,

Handling und Transport zu ver-

einfachen und kostengünstiger

zu gestalten.

Die höchstzulässige Körnung

des Produkts beträgt 4 mm.

DUSTFIX®wurde mit Materialien

konstruiert, diesich NICHT für die

Beförderungen von Lebensmit-

teln eignen.

ACHTUNG

Es ist verboten, den Mischer

in Betrieb zu nehmen, bevor

die Anlage, zu der er gehört,

mit den Bestimmungen der

Richtlinie 98/37/EG und den

nationalen Durchführungs-

anordnungen konform er-

klärt worden ist.

In diesem Rahmen ist der

Anlagenbauer/Installateur

dafür verantwortlich, alle

Maßnahmen/Schutzeinrich-

tungen vorzusehen und zu

installieren, um Sach- und

Personenschäden zu ver-

meiden.

DESCRIPTION DE LA MACHI-

DUSTFIX®est un mélangeur

continu horizontal à un arbre

avec chambre et arbre de mé-

lange entièrement revêtus de

matière synthétique anti-usure.

Grâce à modularité il est tout

particulièrement adapté à être

transporté par une seule person-

ne ou à être chargé sur un véhi-

cule.

DUSTFIX®a été projeté pour

humidifier les poussières indus-

trielles de déchet destinées àl’éli-

mination. L’abattage de leur taux

d’empoussiérage permet de fa-

ciliter et rendre économiques les

opérations de conditionnement et

de transport.

La granulométrie max. admissi-

ble du produit est de 4 mm.

DUSTFIX®est réalisé avec des

matériaux qui NE SONT PAS ap-

tes au transport de produits ali-

mentaires.

ATTENTION

Il est interdit de mettre en

service le mélangeur avant

que l’installation dont il fait

partie n’ait été déclarée con-

forme aux dispositions de la

Directive 98/37/CE et aux dis-

positions nationales de

mise en œuvre.

Dans ce cadre le monteur/

installateur a la responsabi-

lité de prévoir et d’installer

tous les équipements / pro-

tections afin d’éviter les

dommages aux personnes

ou aux biens.

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

LIMITI DI IMPIEGO

DUSTFIX®esercita la propria

funzione d’ uso nel rispetto dei

seguenti limiti:

Prodotti utilizzati

- Acqua

- Ceneri da fonderia

- Sabbie da fonderia

Temperatura di esercizio

MASSIMA:80°C / MINIMA: -20°C

Pressione acqua di alimen-

tazione mixer

2,5 bar

-DUSTFIX®è stato progettato e

realizzato esclusivamente per

la destinazione d’uso riportata

nel presente manuale.

E’ ASSOLUTAMENTE VIETATO

IL TRATTAMENTO DI PRODOT-

TI DIVERSI DA QUELLI INDICA-

TI NEL PRESENTE MANUALE.

-E’ vietato ogni altro tipo di im-

piego e utilizzo per garantire

l’efficienza della macchina e la

sicurezza dell’operatore addet-

to .

-E’ vietato l’impiego e utilizzo

per usi impropri e diversi dai

rispettivi previsti nel presente

manuale.

-E’ vietata la messa in servizio

se scollegato dall’impianto.

- Ciascun DUSTFIX®deve es-

sere utilizzato esclusivamente

da un operatore incaricato,

professionalmente idoneo nel

rispetto della legislazione vi-

gente.

- E’ obbligatorio l’uso dei D.P.I.

(casco, mascherina, scarpe

antinfotunistica...)

- E’ vietato l’impiego in ambienti a

rischio di incendio ed esplosio-

ne.

LIMITES D’UTILISATION

Les mélangeurs appartenant à

la WETMIX®exercent leur pro-

pre fonction d’utilisation dans le

respect des limites suivantes:

Produits utilisés

- Eau

- Poussières de déchets de fon-

derie

- Poussière du travail de l’asphal-

Température de service

MAXI: 80°C /MINIMUM: -20°C

Pression eau d’alimentation

mixer

2,5 bar

-DUSTFIX®a été projeté et réa-

lisé exclusivement pour la des-

tination d’usage indiquée dans

le présent manuel.

IL EST ABSOLUMENT INTER-

DIT DE TRAITER DES PRO-

DUITS DIFFÉRENTS DE CEUX

INDIQUÉS DANS LE PRÉSENT

MANUEL.

- Pour garantir l’efficacité de la

machine et la sécurité de l’opé-

rateur préposé, tout autre type

d’intervention et d’utilisation est

interdit.

- L’emploi et l’utilisation pour des

utilisations impropres et diffé-

rentes de celles prévues dans

le présent manuel est inter-

dit.

- La mise en service est inter-

dite s’il est débranché de l’ins-

tallation.

-DUSTFIX®doit être utilisé

exclusivement par un opéra-

teur préposé, professionnelle-

ment apte et dans le respect

de la législation en vigueur.

- L’utilisation des E.P.I (casque,

masque, chaussures de sécu-

rité...) est obligatoire.

- Son emploi est interdit dans les

environnements à risque d’in-

cendie et d’explosion.

LIMITS OF USE

DUSTFIX® carries out its func-

tions in compliance with the fol-

lowing limits:

Products used

- Water

- Waste foundry dusts

- Asphalt dusts

Operating temperature

MAX.: 80°C / MIN.: -20°C

Mixer water pressure

2.5 bar (363 PSI)

-DUSTFIX®is designed and con-

structed solely for the use de-

scribed in this Manual.

IT ISABSOLUTELY FORBIDDEN

TO USE PRODUCTS OTHER

THAN THOSE INDICATED IN

THIS MANUAL.

-Avoid all other types of use to

ensure machine efficiency and

operator safety.

- The usage for improper uses

and uses other than those en-

visaged in this manual is

strictly prohibited.

- Putting into service is forbid-

den if disconnected from the

plant.

- Every DUSTFIX®must be used

solely by an operator meant for

the task, professionally quali-

fied as per the legislation in

force.

- Use of P.P.D. (helmet, mask,

safety footwear...) is compul-

sory.

- Use in environments with risk

of fire and explosion is forbid-

den.

EINSATZGRENZEN

DUSTFIX®übt seine Gebrauchs-

funktion unter Beachtung der

folgenden Eingrenzungen aus:

Benutzte Produkte

- Wasser

- Abfälle aus Gießereistaub

- Asphaltverarbeitungsstäube.

Betriebstemperatur

MAX.:80°C / MIN.: -20°C

Wasserdruck zur Mischer-

beaufschlagung

2,5 bar

-DUSTFIX®ist ausschließlich zu

dem Zweck geplant und kon-

struiert worden, der in diesem

Handbuch steht.

ES IST STRIKT VERBOTEN,

ANDERE PRODUKTE ZU VER-

WENDEN, ALS DIE IN DIESEM

HANDBUCH ANGEGEBENEN.

- Jede andere Art von Einsatz

oder Gebrauch als die in die-

sem Handbuch beschriebene

ist verboten, um die Effizienz

der Maschine und die Sicher-

heit ihres Bedieners zu ge-

währleisten.

- Der Einsatz und Gebrauch für

bestimmungswidrige Zwecke

oder solche, die in diesem

Handbuch nicht vorgesehen

sind, ist verboten.

- Die Inbetriebnahme vor dem

Anschluss an die Anlage ist

verboten.

-DUSTFIX®darf nur von dem

beauftragten Bediener bedient

werden, der die fachliche Kom-

petenz dazu besitzt und die

geltenden gesetzlichen Be-

stimmungen beachtet.

- Die Benutzung der PSA

(Schutzhelm, Atemmaske, Un-

fallschuhwerk etc.) ist vorge-

schrieben.

- Der Einsatz in Räumen mit

Brand- und Explosionsgefahr

ist verboten.

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

ADDRESS OF DEALER OR LOCAL

SERVICE POINT INDIRIZZO RIVENDITORE O PUN-

TODI ASSISTENZALOCALE

ANSCHRIFT DES HÄNDLERS

ODER LOKALEN KUNDENDIENS-

TES

ADRESSE DU REVENDEUR OU DU

SERVICE APRES-VENTE LOCAL

1) Codice macchina

2) Numero matricola

3) Codice operatore assemblatore

4) Anno di costruzione macchina

5) Senso di rotazione albero

CONTROINDICAZIONI ALL’USO

Non vi è nessuna controindicazione

all’uso, se vengono osservate le nor-

mali precauzioni per macchine di que-

sto tipo unitamente alle indicazioni ri-

portate in questo manuale.

Questemacchine NON sono idoneeal

trasporto di prodotti alimentari. La gra-

nulometria max consentita del pro-

dotto è di 4 mm.

E’ Inoltre vietato metterle in funzione

prima che il silo/impianto nel quale

devono essere installate sia dichiara-

to conforme alle disposizioni della Di-

rettiva 98/37/CE, e alle disposizioni

nazionali da attuazione.

In quest’ambito è cura dell’impiantista

/ installatore predisporre ed installare

tutti gli accorgimenti / protezioni al fine

di evitare danni a cose o persone in

caso di rotture e conseguente caduta

di pezzi della macchina (ad es: rottura

del motore).

1) Code machine

2) Matricule de la machine

3) Code opérateur assembleur

4) Année de fabrication machine

5) Sens de rotation arbre

CONTREINDICATIONSAL’UTILISA-

TION

Il n’ya aucune contreindication à l’uti-

lisation si les précautions normales

pour machines de ce type sont ob-

servées ensemble aux indications

contenues dans ce catalogue.

Ces machines NE sont PAS indiquées

au transport de produits alimentaires.

La granulométrie max. admissible du

produit est de 4 mm.

En outreil est inerdit de les mettre en

fonction avant que le silo/l’installa-

tion dans laquelle elles doivent être

montées a été déclarée conforme aux

dispositions de la Directive 98/37/CE

et les directives nationales en vigueur.

Dans ce cadre il est la responsabilité

du constructeur de l’installation ou de

l’installateur de projeter et d’installer

tout équipement de protection néces-

saire afin d’éviter que des ruptures

et/ou des tassements de la machine

et/ou des parties d’elle puissent cau-

ser de dégâts à des personnes et/ou

des choses (par ex.: des protections

appropriées contre la chute du mo-

teur etc.).

1) Machine code

2) Machine serial number

3) Assembly operator code

4) Year of construction

5) Direction of shaft rotation

CONTRAINDICATIONS TO USE

lf the customer observes the normal

caution (typical of this kind of ma-

chine) together with the indications

included in this manual, work is safe.

The mixer is NOT suitable for han-

dling of foodstuff. The maximum

permitted product grain size is 4 mm.

The mixer must not be started before

the plant it is going to be installed in,

has been declared as conforming to

the European Directive98/37/CE, and

provisions for national implementa-

tion standards.

It is the plant designer’s / plant fit-

ter’s responsibility to design and in-

stall all necessary protection in order

to avoid that breaking and/or yielding

of the quipment or of parts of it might

harm people and/or damage parts of

the plant (e.g. adequate protection

against falling down of the motor

etc.).

1) Maschinencode

2) Serien-Nr. Maschine

3) Monteur-Code

4) Baujahr der Maschine

5) Wellendrehrichtung

KONTRAINDIKATIONEN ZUR BE-

NUTZUNG

Es bestehen keine Kontraindi-katio-

nen zur Benutzung, sofern die allge-

mein üblichen Vorsichtsmaßnahmen

für Maschinen dieser Art sowie die in

dieser Dokumentation enthaltenen,

speziellen Vorschriften befolgt wer-

den.

Die in dieser Dokumentation ge-nann-

ten Maschinen sind NICHT für das

Handling von Nahrungsmitteln geeig-

net. Die höchstzulässige Korngröße

des Produkts beträgt 4 mm.

Das Gerät darf nicht in Betrieb ge-

nommen werden, bevor die Anlage,

in die es eingebaut wird, mit den Vor-

schriften der Richtlinie 98/37/CE so-

wie den betreffenden nationalen

Richtlinien erklärt wurde.

Es liegt in der Verantwortung des An-

lagenplaners bzw. -aufstellers,

alle notwendigen Schutzvorrichtungen

vorzusehen, welche es verhindern,

daß durch einen Geräte- oder Teile-

defekt Personen- und/oder Sachschä-

den verursacht werden (z.B. geeigne-

ter Schutz gegen das Herunterfallen

des Motors etc.).

DATI ANAGRAFICI

Per una corretta identificazione della

macchina, bisogna fare riferimento al

numero di matricola che si trova sulla

conferma d’ordine, sulla fattura e sul-

la targhettapostasulla macchinastes-

sa.

DONNÉES D’IDENTIFICATION

Pour l’identification correcte du mé-

langeur il faut se référer au numéro

de matricule qui se trouve sur la con-

firmation de commande, sur la factu-

re et sur la plaque de la machine-

même.

KENNDATEN

Zur eindeutigen ldentifikation des

Mischers muß auf die in der

Auftragsbestätigung,in der Rechnung

sowie auf dem auf jedem Rohrteil

angebrachten Typenschild aufge-

druckte Produktionsnummer Bezug

genommen werden.

GENERALDATA

For a correct identification of the mix-

er, please refer to serial no. which

you read on the acknowledgement of

order, on the invoice and on the plate

on the mixer machine.

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

DISIMBALLO E SMALTIMENTO

DEGLI IMBALLI

Liberare la macchina dal nylon

che la avvolge, dal pianale o da

qualsiasi altro imballo esistente

ricordando che per il loro smalti-

mento occorre seguire la legisla-

zione locale e che:

- il nylon, se bruciato, produce

fumi tossici;

- il pianale, come ogni altro imbal-

lo in legno, può essere riutiliz-

zato ma non può essere reso.

DÉBALLAGE ET MISE À LA DÉ-

CHARGE DES EMBALLAGES

Libérer la machine du nylon qui

l’enveloppe, de la palette ou de

tout autre emballage existant

avec l’obligation de respecter la

législation locale en vigueur en

ce qui concerne leur mise à la

décharge et que :

- le nylon produit des fumées

toxiques quand on le brûle;

- la palette, ainsi que tout autre

emballage en bois, peut être

réutilisé.

AUSPACKEN UND ENTSOR-

GUNGDERVERPACKUNGEN

Die Maschine von der Nylonhülle,

der Palette und allen anderen

Verpackungselementen befrei-

en. Die Verpackung muss gemäß

der vor Ort geltenden Bestim-

mungen entsorgt werden. Au-

ßerdem ist zu beachten, dass:

- Folie, wenn sie verbrannt wird,

giftige Rauchgase entwickelt

- die Palette, wie jede andere

Holzverpackung wiederver-

wendet werden kann.

UNPACKINGANDDISPOSALOF

PACKING MATERIAL

Remove the nylon wrapping from

the machine, along with the pallet

or any other packaging material

used, and remember that these

materials must be disposed off in

accordance with the local laws.

Also bear in mind that:

- the nylon film, if burned, pro-

duces toxic fumes;

- the pallet, such as any other

wooden packing material, can

be reused.

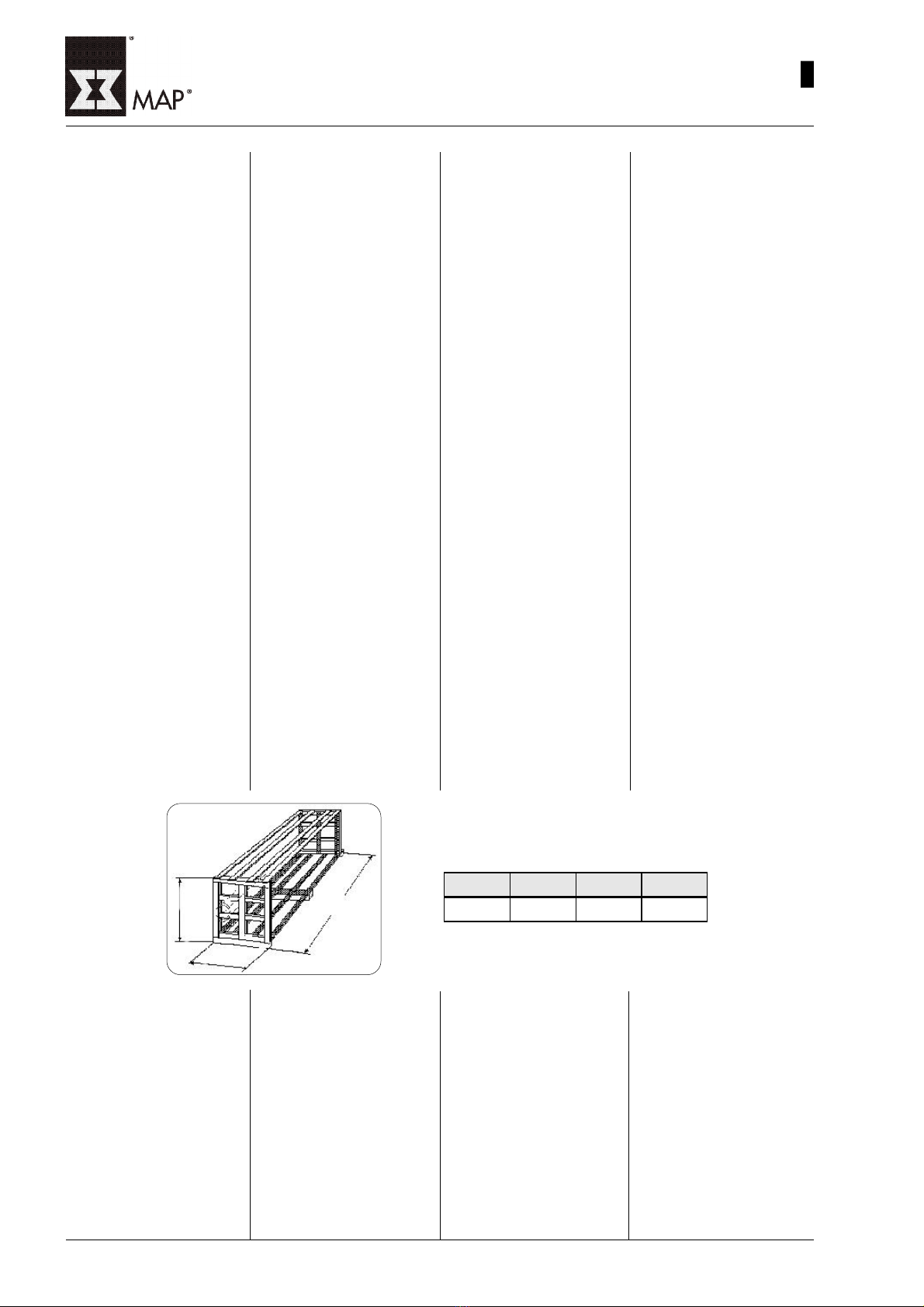

A B C kg

800 3000 900 490

TRANSPORT - HANDLING

WEIGHT - PACKAGING

UNLOADING AND HANDLING

On delivery, prior to unloading

check that nature and quantity

of the goods comply with the

acknowledgement of order.

Damage, if any, must be immedi-

ately communicated in writing in

the space provided for the pur-

pose in the waybill. The driver is

obliged to accept the complaint

and leave a copy with the cus-

tomer. If the supply is delivered

free to destination, send the com-

plaint to WAM, or directly to the

haulage contractors. Damages

will be paid only if the report is

made on receipt of the goods.

As long as the machine is com-

plete with packing, handle it us-

ing a forklift truck having suita-

ble capacity.

Widen the forks in order to en-

sure maximum stability of the

load.

During the handling operations,

keep the load as close to the

ground as possible to ensure

maximum stability and visibility.

If the machine is devoid of pack-

ing, lift it using the eyebolts pro-

vided for the purpose fixed to

the mixer.

WEIGHT - PACKAGING

TRANSPORT - HANDLING

GEWICHT - VERPACKUNG

ABLADEN UND HANDLING

Beim Warenempfang prüfen, ob

Typen und Mengen mit den Da-

ten der Auftragsbestätigung

übereinstimmen.

Etwaige Schäden sind sofort auf

dem Schriftweg bekannt zu ge-

ben, und zwar auf dem dafür

vorgesehenen Abschnitt auf dem

Frachtbrief.Der Lkw-Fahrer ist

verpflichtet, die Reklamation an-

zunehmen und eine Kopie aus-

zuhändigen. Wenn die Lieferung

frei Haus erfolgt, wenden Sie

Ihre Reklamation an WAM,

andernfalls direkt an den Fracht-

führer.

Die Erstattung des Schadens

erfolgt nur dann, wenn Sie den

Schaden beim Erhalt der Ware

gemeldet haben.Solange die Ma-

schine verpackt ist, muss sie mit

einem Gabelstapler angemesse-

ner Tragkraft befördert werden.

Die Gabeln verbreitern, um die

maximale Stabilität der Last zu

gewährleisten. Während des

Transports sollte die Last so tief

wie möglich angeordnet wer-

den, um Stabilität und Sichtver-

hältnisse zu verbessern.

Wenn die Maschine ausgepackt

ist, sollte sie nur mit den Kran-

ösen bewegt werden, die am

Mischer befestigt sind.

GEWICHT - VERPACKUNG

TRANSPORT - RECEPTION

POIDS - EMBALLAGE

DECHARGEMENT ET MANU-

TENTION

Lors de la réception de la mar-

chandise contrôler si le type et

la quantité correspondent aux

données de la confirmation de

commande.

Les dégâts éventuels doivent

être immédiatement mentionnés

par écrit dans l’espace prévu

sur la lettre de voiture.

Le chauffeur a l’obligation d’ac-

cepter cette réclamation et de

délivrer une copie.

Si la fourniture est franco desti-

nation, adressez votre réclama-

tion à WAM, sinon directement

au transporteur.

Le dédommagement est recon-

nu seulement si le dommage a

été constaté lors de la récep-

tion.

Tant que la machine est embal-

lée, la manutentionner avec un

chariot élévateur d’une capacité

de charge appropriée.

Elargir les fourches de manière

à garantir la plus grande stabili-

té de la charge.

Pendant les déplacements main-

tenir la charge la plus basse

possible pour garantir une plus

grande stabilité et visibilité.

Une fois la machine déballée la

manutentionner avec les an-

neaux de levage fixés sur le

mélangeur.

POIDS - EMBALLAGE

TRASPORTO - RICEVIMENTO

PESO - IMBALLO

SCARICOE MOVIMENTAZIONE

Al ricevimento della merce con-

trollare se la tipologia e la quanti-

tà corrispondono con i dati della

conferma d'ordine.

Eventuali danni devono essere

fatti presenti immediatamente per

iscritto nell'apposito spazio della

lettera di vettura.

L'autista è obbligato ad accettare

il reclamo e a lasciarne copia. Se

la fornitura fosse franco destino

inviare il reclamo a WAM, altri-

menti direttamente allo spedizio-

niere. Il risarcimento avverrà sol-

tanto se il danno sarà fatto pre-

sente all’atto del ricevimento.

Fino a quando la macchina è com-

pleta di imballo, movimentare con

carrello elevatore di idonea por-

tata.

Allargare le forche in modo da

garantire la massima stabilità del

carico.

Durante gli spostamenti mantene-

re il carico più basso possibile

per garantire maggiore stabilità e

visibilità.

A macchina senza imballo movi-

mentare utilizzando gli appositi

golfari di sollevamento fissati al

mescolatore.

PESO - IMBALLO

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

INSTALLATION AND ASSEM-

BLY

WARNING

Unpack the mixer.

During each phase of the in-

stallation always handle the

mixer using appropriate

hoisting equipment fixed on

the welded lifting eyes on

the pipe.

In each phase of installation

the machine must be se-

cured by means of lifting

equipment affixed to the ap-

propriate lifting eyes.

GENERAL PRECAUTIONS:

DO NOT CARRY OUT ANY KIND

OF OPERATION ON THE MA-

CHINE WHEN IT IS RUNNING. BE-

FORE WORKING ON THE MA-

CHINE MAKE SURE IT IS IN

SAFETY CONDITION.

FIXING TO THE SILO

- Carefully remove the packing

from the mixer.

- One can fix the mixer com-

pletely assembled if suitable lift-

ing equipment is available

(such as a crane, lift truck,

etc.).

- Use certified lifting equipment

only.

- Lift the machine until its inlet

spout matches with the lower

flange of the butterfly valve fit-

ted on the silo.

- Lock the connecting bolts.

You are advised to use M10x40

bolts with self-locking nuts.

NOTE: The inlet spout can be

fixed to the silo valve in dif-

ferent ways. In any case, the

plant engineer or installer

must use all the necessary

measures (suitable hopper,

safety grille...) to avoid acci-

dent to persons and/or dam-

age to objects.

ELECTRICAL

CONNECTIONS

- The connections with the mains

must be carried out by an elec-

trician.

- Before connection, ensure that

plate and voltage supply match.

- Operate in compliance with the

standards in force.

INSTALLATION UND MONTAGE

ACHTUNG

Den Mischer auspacken.

Während des Einbaus und

bei allen Wartungsarbeiten

ausschließlich zugelasse-

nes Hebezeug benutzen.

Das Gerät muss in jeder Ein-

bauphase durch Hebezeug

gesichert werden, das an

den dafür vorgesehenen

Kranösen befestigt wird.

ALLGEMEINE VORSICHTS-

MASSNAHMEN:

AUF DER MASCHINE KEINEN

EINGRIFF IRGENDEINER ART

AUSFÜHREN, WENN SIE IN BE-

TRIEB IST. BEVOR MAN AUF DIE

MASCHINE EINGREIFT, SI-

CHERSTELLEN, DASS SIE SICH

IN EINEM SICHEREN ZUSTAND

BEFINDET.

BEFESTIGUNG AM SILO

- Den Mischer sorgsam auspa-

cken.

- Wenn man über geeignetes He-

bezeug (Kran, Gabelstapler

etc.) verfügt, kann man die

komplett vormontierte Maschi-

ne befestigen.

- Nur zugelassenes Hebezeug

verwenden.

- Die Maschine anheben, bis der

Einlauf sich auf dem Niveau

des unteren Flansches der Si-

loaus-laufklappe befindet.

- Die Verbindungsschrauben

anziehen.

Empfiehlt sich die Verwendung

von Schrauben M 10x40 mit

selbstsperrender Mutter).

Anm.: Die Befestigung des

Einlaufs am Siloventil kann

auf unterschiedliche Art und

Weise erfolgen. Auf jeden

Fall muss der Anlagenbauer

bzw. Installateur alle Maß-

nahmen ergreifen, die Sach-

und Personenschäden ver-

meiden (geeignete Trichter,

Schutzgitter...).

ELEKTRISCHE

ANSCHLÜSSE

- Der elektrische Anschluß des

Elektromotors ans Netz sowie

alle Arbeiten am Klemmenka-

sten des Motors dürfen nur vom

Elektriker durchgeführt wer-

den.

- Vor dem elektrischen Anschluß

sicherstellen, daß die Netz-

charaktersistiken mit den An-

gaben auf dem Motor-Typen-

schild übereinstimmen.

- Bei der Arbeit die geltenden

Normen beachten

INSTALLAZIONE

E MONTAGGIO

ATTENZIONE

Togliere l’imballo dal mesco-

latore.

Durante l’installazione e tutti

i lavori di manutenzione uti-

lizzare soltanto attrezzi di

sollevamento omologati.

In ogni fase dell’installazio-

ne la macchina deve essere

assicurata mediante attrezzi

di sollevamento fissati agli

appositi golfari.

PRECAUZIONI GENERALI:

NON EFFETTUARE ALCUN GE-

NERE DI OPERAZIONI SULLA

MACCHINA QUANDO E’ IN FUN-

ZIONE. PRIMA DI OPERARE

SULLA MACCHINA ACCER-

TARSI CHE SIA STATA MESSA

IN SICUREZZA.

FISSAGGIO AL SILO

- Rimuovere con cura l’imballo

dal miscelatore.

- Movimentare la macchina con

opportuni mezzi di sollevamen-

to omologati.

- Sollevare la macchina fino a

congiungere la bocca di carico

con la flangia del silo o con la

flangia inferiore della valvola a

farfalla (se prevista).

- Serrare i bulloni di collegamen-

to.

Si consiglia l’utilizzo di bulloni

M10x40 con dado autobloccan-

te).

N.B.:Il fissaggio della bocca di

carico alla valvola del silo può

essere effettuato in diversi

modi. In ogni caso l’impianti-

sta o l’installatore deve usa-

re ogni accorgimento onde

evitare danni accidentali a

persone e/o cose (tramoggia

idonea, griglie di sicurez-

za,...).

COLLEGAMENTI

ELETTRICI

- Il collegamento tra motore mac-

china e rete elettrica e in ogni

caso qualsiasi lavoro sulla sca-

tola morsettiera del motore de-

vono essere eseguiti da perso-

nale specializzato.

- Prima del collegamento as-

sicurarsi che il voltaggio di rete

coincida con quello indicato

sulla targhetta del motore.

- Lavorare in osservanza delle

norme vigenti.

INSTALLATION ET MONTAGE

ATTENTION

Enlever l’emballage du mé-

langeur. En toute phase

d’installation la machine doit

être assurée au moyen

d’outils de soulèvement

fixés aux œillets sur le tube

extérieur.

En toute phase de l’installa-

tion la machine doit être sou-

tenue par des équipements

de levage appropriés fixé

aux anneaux prévus

PRECAUTIONS GENERALES:

NE FAIREAUCUN TYPE D’OPÉ-

RATION SUR LA MACHINE

QUAND CELLE-CI EST EN

MARCHE. AVANT DE TRA-

VAILLER SUR LA MACHINE

S’ASSURER QU’ELLE A ÉTÉ

MISE ENSÉCURITÉ.

FIXATION AU SILO

- Enlever l’emballage du mélan-

geur avec soin.

- Si l'on dispose d'un moyen de

levage approprié (grue, cha-

riot ou autre) il est possible de

fixer le mélangeur entièrement

monté.

- Utiliser des moyens de levage

homologués.

- Soulever la machine jusqu'à

faire coïncider sa bouche de

remplissage avec la bride in-

férieure de la vanne papillon

dont est doté le silo.

- Serrer les boulons de liaison.

Il est conseillé d’utiliser des bou-

lons M10x40 avec écrou de sû-

reté).

N.B. : La fixation de la bou-

che d’entrée à la vanne du

silo peut être effectuée de

différentes manières. Dans

tous les cas le monteur ou

l’installateur doit prendre

toutes les précautions pour

éviter les dommages aux

personnes et aux biens (tré-

mie adaptée, barrières de

sécurité,..).

BRANCHEMENTS

ELECTRIQUES

- La connexion entre le moteur

de la machine et le réseau ain-

si que quelconque autre tra-

vail sur la boîte du moteur doi-

vent être effectués par du per-

sonnel spécialisé.

-Avant de faire la connexion

s’assurer que le voltage du

réseau coïncide avec celui in-

diqué sur la plaquette du mo-

teur.

- Travailler dans le respect des

normes en vigueur.

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

FUNZIONAMENTO

Il funzionamento della macchina

è di norma controllato da un qua-

dro idroelettrico in loco che ge-

stisce i tempi di pausa e di lavo-

ro della macchina stessa, il do-

saggio dell’acqua ed altre fun-

zioni.

PAUSA DI LAVORO

La pausa di lavoro tra una me-

scolazione e l’altra non deve su-

perare il tempo di indurimento del

prodotto.

Si aumenta notevolmente la du-

rata della macchina chiudendo il

carico e svuotando al termine di

ogni giorno lavorativo.

Questo è particolarmente impor-

tante quando il materiale traspor-

tato tende a indurirsi o a com-

pattarsi se rimane fermo per un

certo periodo di tempo.

FONCTIONNEMENT

Le fonctionnement de la machi-

ne est habituellement contrôlé

par un panneau hydroélectrique

sur place qui gère les temps de

pause et de travail de la machi-

ne ainsi que le dosage de l'eau

et d'autres fonctions.

PAUSE DE TRAVAIL

La pause de travail entre un mé-

lange et l'autre ne doit pas dé-

passer le temps de durcissement

du produit.

La durée de la machine est con-

sidérablement augmentée en

fermant le déchargement et en

la vidant à la fin de chaque jour-

née de travail.

Ceci est particulièrement impor-

tant quand la matière transpor-

tée tend à durcir ou à se com-

pacter si la machine reste arrê-

tée pendant une certaine pério-

de de temps.

FUNKTIONSWEISE

Der Betrieb der Maschine wird

in der Regel durch eine Vor-Ort-

Steuerung für Elektrik und Was-

ser gesteuert, von der aus man

die Pausen- und Betriebszeiten

der Maschine, die Wasserdosie-

rung und andere Funktionen ein-

stellt.

PAUSENZEIT

Die Pause zwischen einem Ar-

beitszyklus und dem nächsten

darf nicht länger als die Aushär-

tezeit des Produkts sein.

Die Haltbarkeit der Maschine

kann erheblich verlängert wer-

den, wenn man die Einfüllöffnung

verschließt und die Maschine am

Ende jedes Arbeitstages entleert.

Dies ist besonders wichtig, wenn

das behandelte Material bei län-

geren Ruhephasen aushärtet

oder sich verdichtet.

OPERATION

Machine operation is usually con-

trolled from a hydroelectric pan-

el on site, which controls the ma-

chine's pauses, working, water

metering and other functions.

PAUSE INWORK CYCLE

The pause between one mixing

cycle and the next must not ex-

ceed the product hardening time.

Covering the inlet and emptying

the machine at the end of each

working day will ensure longer

machine life.

This is particularly important

when the material mixed tends

to harden or become compact if

the machine remains still for a

certain period.

GENERAL PRECAUTIONS

Never put your hands into a ma-

chine when it is running!

Never open an inspection hatch

before having disconnected the

machine from the mains supply.

START-UP

Check the machine to see if for-

eign substances or water have

entered inside.

If this is the case remove the

outlet, then extract the shaft and

clean the equipment.

Refit the equipment.

Check the direction of rotation

of the machine (see arrow on

the identification plate fitted on

the tube).

If the direction of rotation is in-

correct, invert the electric wire

connections inside the terminal

box, or use the inverter switch

on your control panel if it is pro-

vided.

Adjust the automatic grease nip-

ple positioned on the unload side

every three months of opera-

tion.

The first operating test must be

carried out without load in the

machine; if functioning is found

to be perfect, connect the wa-

ter supply to the inlet.

Open the silo valve and start up

the machine.

ALLGEMEINE VORSICHTS -

MASSNAHMEN

Niemals in das laufende Gerät

greifen! Niemals die Inspektions-

klappen (sofern vorhanden)

öffnen, bevor die Stromzufuhr

unterbrochen wurde!

INBETRIEBNAHME

Prüfen, ob Fremdkörper oder

Wasser in das Innere der Ma-

schine eingedrungen sind.

Wenn dies der Fall ist, den Aus-

lauf abnehmen, den Rotor her-

ausziehen und die Maschine

reinigen.

Alles wieder einbauen.

Die Drehrichtung des Rotors

prüfen (siehe Drehrichtungs-

pfeil auf dem Schild auf dem Au-

ßenrohr).

Wenn die Drehrichtung falsch

ist, zwei Phasenleiter an der

Klemmenleiste umklemmen, oder

den Phasenumschalter auf dem

Schaltkasten betätigen, falls ein

solcher vorhanden ist.

Die automatische Schmierein-

richtung auf der Auslaufseite au

drei Monate Betrieb einstellen.

Den ersten Betriebstest bei lee-

rer Maschine vornehmen.

Wenn alles korrekt funktioniert,

den Wasseranschluß am Was-

sereinlaufstutzen vornehmen.

Die Siloklappe öffnen und die

Maschine in Betrieb nehmen.

PRECAUZIONI GENERALI

Mai mettere le mani all’interno

della macchina mentre è in fun-

zione!

Mai aprire gli eventuali bocca-

porti prima di avere tolto la

corrente.

AVVIAMENTO

Verificare se sostanze esterne

o acqua siano entrate all’inter-

no della macchina.

Se così fosse, togliere il muset-

to di scarico, rimuovere la spira

e procedere con le operazioni

di pulizia.

Rimontare il tutto.

Controllare il senso di rotazione

della macchina (vedi freccia sul-

le targhette montate sul tubo).

Se errato, invertire i fili di colle-

gamento elettrico all’ interno della

scatola morsettiera.

Oppure agire sul commutatore

invertitore del Vs. quadro co-

mandi se questo ne è provvisto.

Regolare l’ingrassatore automa-

tico posizionato sul lato scarico

su tre mesi di funzionamento.

La prima prova di funzionamen-

to deve essere fatta a macchi-

na vuota; se tutto funziona bene

fare l’allacciamento dell’acqua

nell’apposito raccordo di entra-

ta.

Aprire la serranda del silo ed av-

viare la macchina.

PRECAUTIONS GENERALES

Jamais mettre les mains à l’inté-

rieur de la machine pendant le

fonctionnement. Jamais ouvrir

les éventuelles trappes de visi-

te avant d’avoir détaché le cou-

rant.

MISE EN SERVICE

Vérifier si des substances ex-

térieures ou de l'eau sont en-

trées à l'intérieur de la machine.

Dans ce cas il faut enlever la

tête de déchargement, déposer

la spire et effectuer les opéra-

tions de nettoyage.

Remonter le tout.

Contrôler le sens de rotation de

la machine (Cf. la flèche sur les

plaques d'identification de

l'auge).

S'il est erroné, inverser les fils

de raccordement électrique à

l'intérieur du boîtier du bornier.

Ou bien intervenir sur le com-

mutateur inverseur de votre ar-

moire de commande s'il en est

équipé.

Régler le graisseur automatique

placé côté du déchargement sur

trois mois de fonctionnement.

Le premier essai de fonction-

nement doit être fait avec la ma-

chine vide. Si tout fonctionne

parfaitement effectuer le rac-

cordement de l'eau à travers le

raccord prévu à cet effet.

Ouvrir la vanne du silo et mettre

la machine en marche.

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

PULIZIA MACCHINA

ATTENZIONE!

Prima di aprire il coperchio

e/o gli eventuali boccaporti,

assicurarsi che l'alimenta-

zione di corrente al motore

elettrico sia staccata.

Il non attenersi strettamen-

te alle seguenti istruzioni

può causare problemi ed in-

validare la garanzia sulle

macchine fornite.

Da effettuare a fine giornata e/o

ad ogni interruzione prolungata

di lavoro.

- Chiudere la serranda del silo

- Far inserire il restante prodot-

- Aumentare la portata di acqua

e far ruotare il mescolatore fino

a che non esce acqua pulita

(1-2 min.).

Settimanalmente oltre alla pulizia

giornaliera si deve:

- Togliere corrente.

- Togliere il musetto di scarico.

- Sfilare l’elica mescolatrice e

pulirla se neccessario.

- Controllare ed eventualmente

pulire la camera di mescolazio-

ne.

NON FARE MAI ENTRARE AC-

QUA NELLA CAMERA DI

ESTRAZIONE DI MATERIALE

SECCO.

NETTOYAGE DE LA MACHINE

ATTENTION!

Avant d’ouvrir le couvercle

ou les trappes de visite s’as-

surer que le moteur électri-

que est hors tension.

Le fait de ne pas observer

strictement les instructions

suivantes peut causer des

problèmes et invalider la

garantie sur les machines

fournies.

A réaliser en fin de journée et/ou

à chaque interruption prolongée

de travail.

- Fermer la vanne du silo

- Faire entrer le produit restant

- Augmenter le débit d'eau et fai-

re tourner le mélangeur tant que

de l'eau propre ne sort pas de

la machine (1 à 2 minutes).

Chaque semaine en plus du net-

toyage journalier il faut:

- Couper le courant

- Démonter la tête de décharge-

ment.

- Retirer l'hélice de mélange et la

nettoyer si nécessaire.

- Contrôler et éventuellement

nettoyer la chambre de mélan-

ge.

NE JAMAIS FAIRE ENTRE

D'EAU DANS LA CHAMBRE

D'EXTRACTION DE MATERIAU

SEC.

REINIGUNG DER MASCHINE

ACHTUNG!

Vor dem Öffnen des Aus-

laufs und/oder der Inspek-

tionsklappe sicherstellen,

daß die Stromversorgung

zum Elektromotor unterbro-

chen ist.

Die Nichtbeachtung der fol-

genden Anweisungen kann

Funktionsstörungen verur-

sachen und die Garantie auf

die gelieferte Schnecke au-

ßer Kraft setzen.

Die Maschine ist am Ende jeder

längeren Arbeitsunterbrechung

zu reinigen.

- Die Auslaufklappe des Silos

schließen.

- Das restliche Produkt einlaufen

lassen.

- Die Wassermenge erhöhen

und die Maschine laufen las-

sen, bis nur noch sauberes

Wasser ausläuft (1-2 Minuten).

Einmal pro Woche zusätzlich zur

täglichen Reinigung:

- Strom abschalten

- Auslauf abnehmen

- Rotor herausziehen und ggfls.

reinigen.

- Rohrmantel prüfen und ggfls.

reinigen.

NIEMALS WASSER IN DEN TRO

CKENDOSIERBEREICH LAUFEN

LASSEN.

CLEANING THE MACHINE

IMPORTANT!

Before opening the outlet

and/or inspection hatch,

make sure that the power

supply has been disconnect-

ed.

Failure to follow the mainte-

nance instructions may

cause problems and could

invalidate the warranty.

Clean the machine at the end of

the day's work and/or after eve-

ry prolonged shutdown.

- Lock the silo.

- Allow the remaining product to

flow in.

- Increase the water flow and

run the mixer until clean water

flows out (1 to 2 minutes).

Apart from cleaning the mixer

every day, carry out the follow-

ing operations once every week:

- Disconnect the power supply.

- Remove the outlet spout.

- Remove the mixer shaft and

clean, if necessary.

- Check and clean the mixer

chamber, if necessary.

DONOTLETWATERENTERTHE

DRY FEED CHAMBER.

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

MANUTENZIONE

ATTENZIONE

Ogni intervento di manuten-

zione di lubrificazione e di

pulizia deve essere esegui-

to a macchina ferma e scol-

legata dell’alimentazione

elettrica.

Le operazioni di manutenzio-

ne devono essere effettua-

te da tecnici specializzati e

autorizzati.

Sollevare e maneggiare tutti

i particolari pesanti con un

mezzo di sollevamento di ca-

pacità adatta.

Assicurarsi che i gruppi od i

particolari siano sostenuti da

imbracature e ganci appro-

priati.

Accertarsi che non ci siano

persone in prossimità del

carico da sollevare.

Si ricorda che una precisa e pe-

riodica manutenzione ed un uso

corretto sono la premessa indi-

spensabile per garantire un ele-

vato rendimento della macchina.

Per assicurare un suo costante

e regolare funzionamento ed evi-

tare il decadimento della garan-

zia, ogni eventuale sostituzione

di componenti deve essere ef-

fettuata esclusivamente con ri-

cambi originali.

MAINTENANCE

WARNING

Any maintenance work, lu-

brication or cleaning must

be carried out with the ma-

chine stopped and discon-

nected from the electric and

compressed air supply

sources.

Maintenance and service

work must only be done by

specialized and authorized

service engineers.

All heavy parts must be

hoisted and handled using

approved lifting equipment

with adequate carrying ca-

pacity.

Ensure that sections or parts

of the machine are held by

appropriate slings and

hooks.

Check to ensure there are

no bystanders in the range

of the load to be lifted.

Remember that careful mainte-

nance in compliance with the rec-

ommended schedule and correct

use of the machine are essential

conditions to guarantee high ma-

chine performance.

In order to ensure constant and

regular operation of the machine

and to avoid cancellation of the

warranty, any part replacement

must be made exclusively with

original spares.

ENTRETIEN

ATTENTION

Toutes les opérations d’en-

tretien, lubrification et net-

toyage doivent être faites

avec la machine à l’arrêt, dé-

branchée du secteur d’ali-

mentation.

Les opérations d’entretien

doivent être effectuées par

des techniciens spécialisés

et autorisés.

Soulever et manutentionner

toutes les pièces lourdes

avec un engin de levage aux

capacités appropriées.

S’assurer que les groupes

ou les pièces sont soutenus

par des élingues et des cro-

chets appropriés.

S’assurer que personne ne

se trouve à proximité de la

charge à soulever.

Il est rappelé qu’un bon entre-

tien et une utilisation correcte

sont indispensables pour garan-

tir un rendement élevé de la ma-

chine.

Pour garantir un fonctionnement

régulier et constant et éviter la

déchéance de la garantie, tout

remplacement de pièces sera ef-

fectué uniquement avec des piè-

ces d’origine.

WARTUNGSANLEITUNG

ACHTUNG

Zum Reinigen und Schmie-

ren muß die Maschine still-

stehen und die Hauptstrom-

versorgung unbedingt abge-

schaltet sein.

Die Wartungsarbeiten müs-

sen von geschultem Fach-

personal mit entsprechen-

der Genehmigung durchge-

führt werden.

Alle schweren Teile mit ge-

prüftem Hebezeug mit ge-

eigneter Tragfähigkeit heben

und handeln.

Sicherstellen, daß die Bau-

gruppen oder Einzelteile mit

geeigneten Anschlagmitteln

und Lasthaken gehalten

werden.

Sicherstellen, daß sich in der

Nähe der zu hebenden Last

keine Personen aufhalten.

Eine genau durchgeführte und

regelmäßige Wartung sowie die

korrekte Bedienung sind Voraus-

setzungen für eine hohe Leistung

der Maschine.

Um den konstanten und ord-

nungsgemäßen Betrieb der Ma-

schine gewährleisten un die

Garantie aufrechterhalten zu

können, dürfen zum Austausch

von Teilen ausschließlich Origi-

nal-Ersatzteile verwendet wer-

den.

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

MONTAGGIO

E SMONTAGGIO

- Sballare la macchina

- Se si dispone di un opportuno

mezzo di sollevamento (gru,

muletto e altro) è possibile fis-

sare il mescolatore completa-

mente montato.

- Usare mezzi di sollevamento

omologati.

- Sollevare la macchina fino a

congiungere la sua bocca di

carico con la flangia inferiore

della valvola di cui è dotato il

silo.

- Serrare i bulloni di collegamen-

to.

- La macchina può essere smon-

tata nei suoi singoli componen-

ti per poi essere fissata e mon-

tata al silo da due soli uomini.

A questo scopo procedere come

segue:

- Togliere i dadi e smontare il mu-

setto di scarico.

MONTAGE

ET DEMONTAGE

- Enlever l'emballage du machi-

- Si l'on dispose d'un moyen de

levage approprié (grue, chariot

ou autre) il est possible de fixer

le mélangeur entièrement mon-

té.

- Utiliser des moyens de levage

homologués.

- Soulever la machine jusqu'à

faire coïncider sa bouche de

remplissage avec la bride infé-

rieure de la vanne papillon dont

est doté le silo.

- Serrer les boulons de liaison.

- La machine peut être démon-

tée dans chacun de ses élé-

ments pour être ensuite fixée

et montés sur le silo par deux

hommes seulement.

Pour cela il faut procéder de la

manière suivante:

- Enlever les écrous et démonter

la tête de déchargement.

MONTAGE

UNDDEMONTAGE

- Die Maschinenverpackung ent-

fernen.

- Wenn man über geeignetes He-

bezeug (Kran, Gabelstapler

etc.) verfügt, kann die komplett

vormontierte Maschine befes-

tigt werden.

- Nur zugelassenes Hebezeug

verwenden.

- Die Maschine anheben, bis der

Einlauf sich auf dem Niveau

des unteren Flansches der

Silo-Auslaufklappe befindet.

- Die Verbindungsschrauben an-

ziehen.

- Die Maschine kann in ihre ein-

zelnen Bestandteile zerlegt

werden, um dann von nur zwei

Personen am Silo befestigt und

montiert zu werden.

Dabei wie oben beschrieben

vorgehen.

- Die Muttern entfernen und den

Auslauf demontieren.

ASSEMBLY

AND DISASSEMBLY

- Remove the machine packing.

- One can fix the conditioner

completely assembled if suita-

ble lifting equipment is availa-

ble (such as a crane, lift truck,

etc.).

- Use certified lifting equipment

only.

- Lift the machine until its inlet

spout matches with the lower

flange of the butterfly valve fit-

ted on the silo.

- Lock the connecting bolts.

- The machine can be disassem-

bled into its components which

can then be fixed and assem-

bled on the silo by two men.

Proceed as follows:

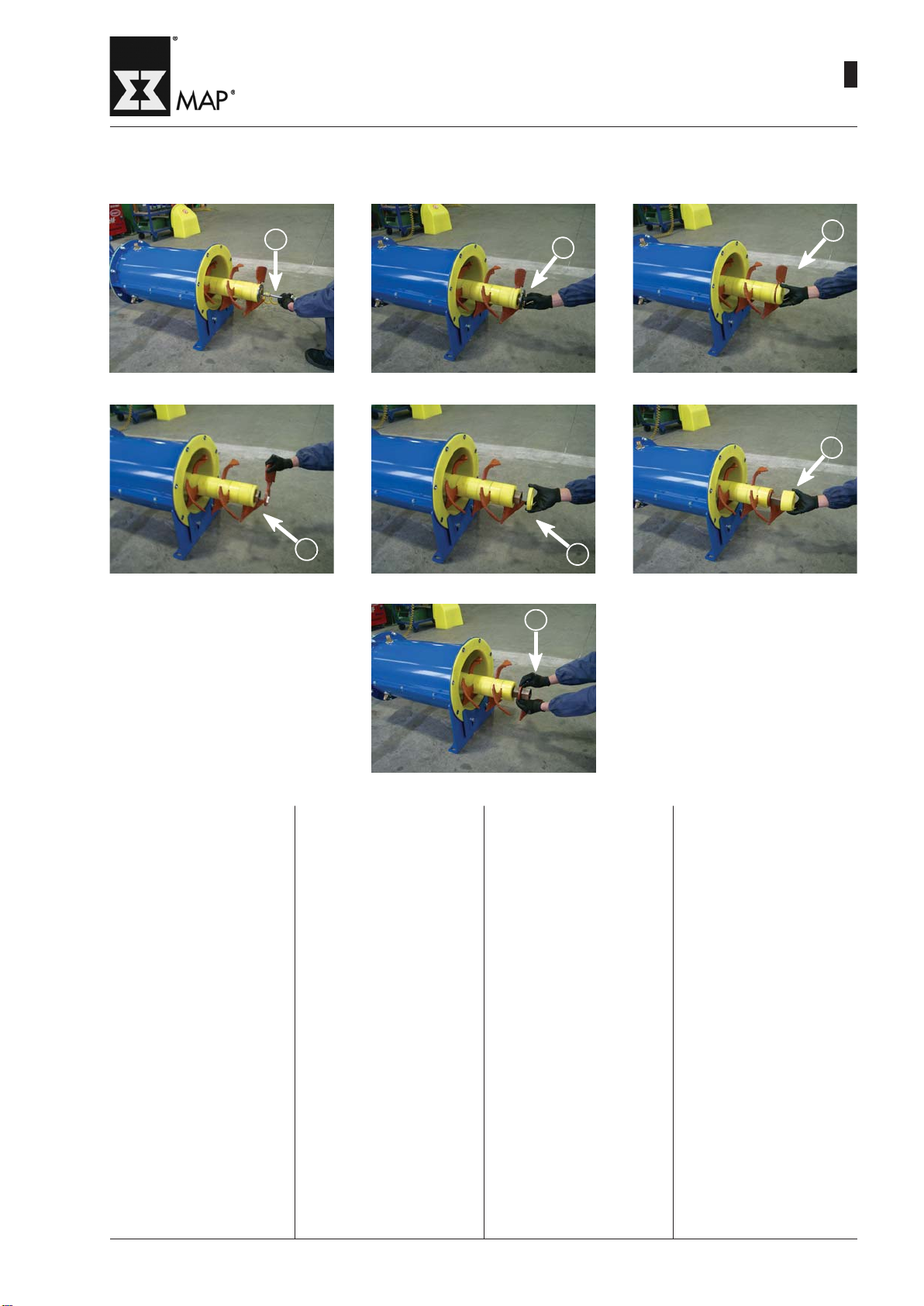

- Remove the nuts and disas-

semble the outlet spout.

02.10

MA.30.M.

OPERATIONAND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

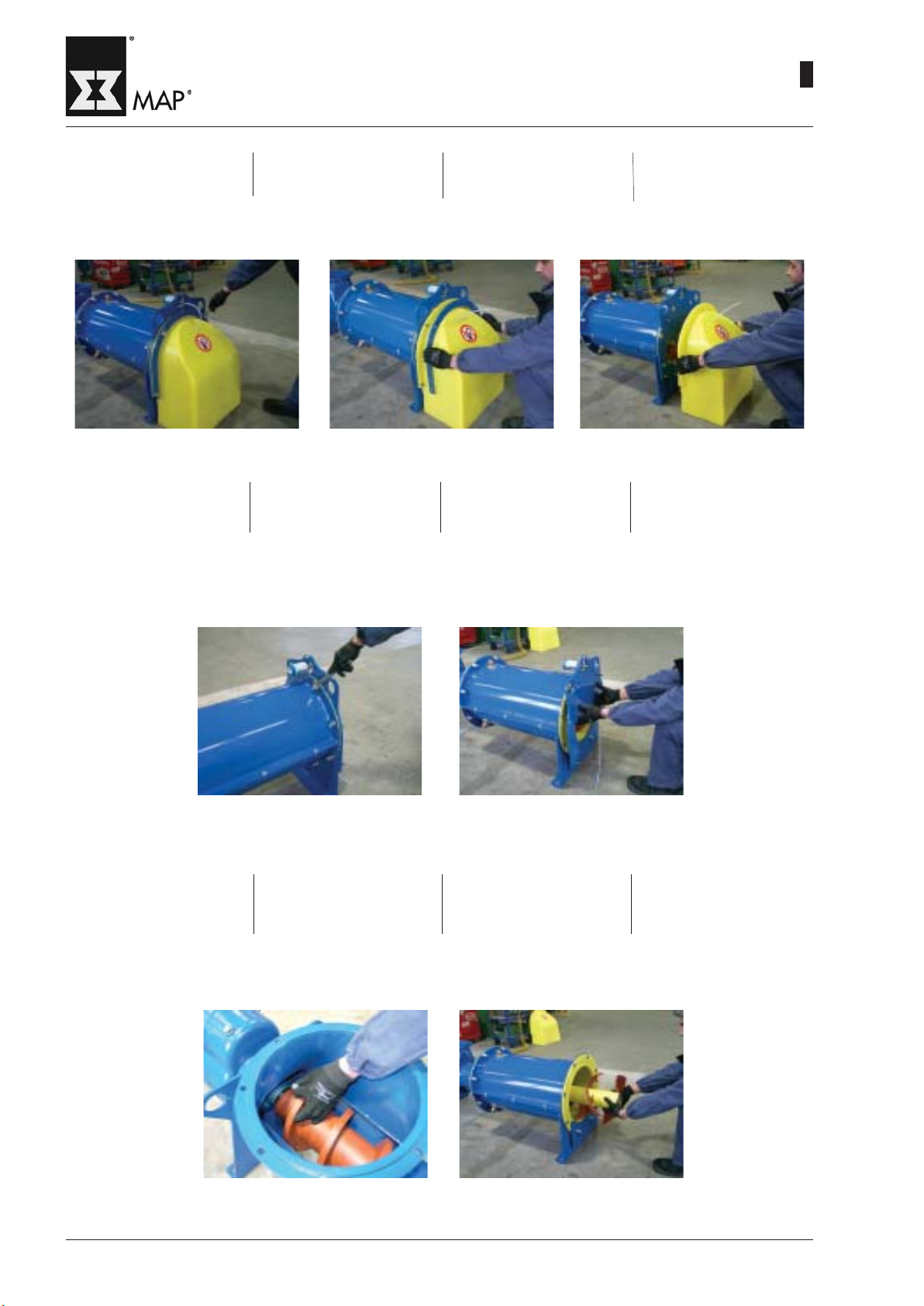

MONTAGGIO E SMONTAGGIO

1 - Togliere i dadi e smontare il

musetto.

MONTAGGIO E SMONTAGGIO

1 - Enlever les écrous et dé-

monter le « museau ».

MONTAGGIO E SMONTAGGIO

1 - Remove the nuts and dis-

mantle the front piece.

MONTAGGIOESMONTAGGIO

1 - Die Muttern entfernen und

die Auslaufverkleidung ab-

nehmen.

2 - Svitare ibullonicomeindica-

to e smontare la piastra di

chiusura.

2 - Dévisser les boulons com-

me indiqué et démonter la

plaque de fermeture.

2 - Unscrew the bolts as shown

and remove the cover plate.

3 - Sfilare il bullone che accop-

pial’albero motorealla spira.

Sfilare la spira dalla camera

di mescolazione.

3 - Oter le boulon qui sert

d’accouplement de l’arbre

moteur à la spire. Retirer la

spire de la chambre de mé-

lange.

3 - Remove the bolt which cou-

ples the motor shaft to the

flight. Remove the flight from

the mixing chamber.

3 - Den Schraubbolzen her-

ausziehen, der die Antriebs-

wellemitder Wendel verbind-

et. Die Wendel aus der Mis-

chkammer herausziehen.

2 - Die Schraubbolzen wie an-

gegeben losdrehen und die

Verschlussplatte abnehmen.

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

- Smontare il gruppo motoridut-

tore rimuovendo le viti di fis-

saggio alla testata camera

estrazione.

A questo punto fissare il corpo

della macchina alla valvola della

tramoggia per mezzo di bulloni.

Rimontare la macchina eseguen-

do le operazioni di smontaggio in

senso inverso.

- Rimontare il gruppo motoridut-

tore.

- Inserire l’elica nella sua came-

ra facendo attenzione al suo

accoppiamento con l’albero del

motore, (aiutarsi ruotando leg-

germente l’elica fino al suo

completo inserimento).

- Démonter le groupe motoré-

ducteur en enlevant les bou-

lons de fixation à la flasque de

la chambre d’extraction.

Il faut alors fixer le corps de la

machine à la vanne du sili/trémie

à l'aide des boulons et écrous.

Remonter la machine en effec-

tuant les opérations de démon-

tage dans l'ordre inverse.

- Remonter le groupe motoré-

ducteur.

- Introduire le rotor dans sa cham-

bre en faisant attention à son

accouplement avec l'arbre du

moteur, (s'aider en tournant lé-

gèrement le rotor jusqu'à son

introduction complète).

- Schrauben von der Austrags-

einheit entfernen und Antriebs-

einheit demontieren.

Nun die Mischkammer an der

Silo- bzw. Klappe mit Schrauben

und Muttern befestigen.

Die Maschine wieder zusam-

menbauen, wozu man in umge-

kehrter Reihenfolge wie bei der

Demontage vorgeht.

- Antriebseinheit montieren.

- Den Rotor in die Rohrkammer

schieben. Dabei auf die Flucht

mit der Antriebswelle achten

(dazu den Rotor leicht drehen,

bis er auf der Antriebswelle

einrastet).

- Remove drive unit by removing

the bolts from the feed cham-

ber.

Now fix the unit to the silo/hop-

per valve by means of bolts.

Re-assemble the machine by fol-

lowing the disassembly proce-

dure in reverse.

- Re-assemble the drive unit.

- Fit the conditioner rotor shaft

inside its chamber ensuring

perfect coupling with the mo-

tor shaft (turn the shaft slight-

ly until it fits in perfectly).

Ripetere la sequnza delle

operazioni di smontaggio in

ordine inverso.

Répéter la séquence des opé-

rations de démontage dans l’or-

dre inverse.

Die Sequenz der Ausbauvorgän-

ge in der umgekehrten Reihen-

folge wiederholen.

Repeat the sequence of disas-

sembly operations in reverse

order.

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

MANUTENZIONE

Il non attenersi strettamente alle

seguenti istruzioni può causare

dei problemi ed invalidare la ga-

ranzia sulle macchine fornite.

Effettuare le pulizie periodiche

giornaliere e settimanali come in-

dicatoin“ FUNZIONAMENTO.”

Controllare periodicamente lo

stato dei componenti di usura e

se necessario sostituirli.

Per tutte le operazioni di manu-

tenzione avanti descritte:

- chiudere la valvola sottosilo

- vuotare la macchina.

- STACCAREL’ALIMENTAZIONE

ALMOTOREELETTRICO.

Ripetere la sequenza di opera-

zioni di smontaggio e rimonta-

ggio descritte in precedenza.

ENTRETIEN

Le non-respect des consignes

ci-dessous peut provoquer des

dysfonctionnements ainsi que

l'expiration de la garantie sur les

machines fournies.

Effectuer les nettoyages régu-

lièrement, chaque jour ou cha-

que semaine, comme indiqué

dans le chapitre "FONCTIONNE-

MENT".

Contrôler périodiquement l'état

des pièces d'usure et si néces-

saire les remplacer.

Pour toutes les opérations d'en-

tretien décrites ci-dessus:

- fermer la vanne sous le silo.

- vider la machine.

- METTRE LEMOTEURELECTRI-

QUEHORSTENSION.

- Répéter la séquence des opé-

rations de démontage et de re-

montage décrites précédem-

ment.

WARTUNG

Wenn die folgenden Anweisun-

gen nicht beachtet werden, kann

es zu Problemen kommen und die

auf die Maschine geleistete Ga-

rantie verfallen.

Die Maschine regelmäßig täglich

bzw. wöchentlich reinigen, so

wie es im Abschnitt „FUNKTI-

ONSWEISE" beschrieben ist.

Regelmäßig den Zustand der

Verschleißteile prüfen und die-

se ggfls. ersetzen.

Für alle im weiteren beschriebe-

nen Wartungsarbeiten folgende

Vorbereitungen treffen:

- die Silo-Asperrklappe schlie-

ßen.

- Maschine entleeren.

- DIE STROMVERSORGUNG

ZUMELEKTROMOTORUNTER-

BRECHEN.

- Die weiter oben beschriebene

Sequenz der Ausbau- und

Wiedereinbauvorgänge wie-

derholen.

MAINTENANCE

Failure to observe the instruc-

tions given below can cause

problems and render the war-

ranty on the machinery supplied

invalid.

Clean the machine periodically,

on a daily or weekly basis as

indicated under "OPERATION".

Check the state of wear of the

components periodically and re-

place if necessary.

For all maintenance operations

described in this manual:

- close the valve under the silo

or hopper

- empty the machine

- DISCONNECT THE POWER

SUPPLY TO THE ELECTRIC

MOTOR.

- Repeat the sequence of dis-

assembly and reassembly op-

erations described above.

- Pulire accuratamente l’interno

del corpo.

- Pulire accuratamente la parte

interne della piastra d’estremità

lato scarico.

ALLAFINEDI OGNI OPERAZIO-

NEACCERTARSI DELSERRAG-

GIO DELLEVITI DI SICUREZZA.

- Clean the inside of the body

thoroughly.

- Clean the inner part of the un-

loading side end plate thor-

oughly.

ATTHE ENDOF EVERYOPERA-

TION, MAKE SURE THE SAFETY

SCREWSARELOCKEDTIGHT.

- Das Innere des Gehäuses

sorgfältig reinigen.

- Den Innenteil der Endplatte auf

der Austragsseite sorgfältig

reinigen.

AM ENDE JEDES VORGANGS

SICHERSTELLEN,DASSDIESI-

CHERHEITSSCHRAUBENFEST

ANGEZOGENSIND.

- Nettoyer soigneusement l'inté-

rieur du corps.

- Nettoyer avec soin la partie in-

terne de la plaque d’extrémité

côté déchargement.

A LA FIN DE CHAQUE OPÉRA-

TIONCONTROLERLESERRAGE

DES VISDESURETÉ.

02.10

MA.30.M.

OPERATIONAND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

Disassembly

- Disassembletheboltontheout-

let side (A).

- Sfilare il tapo di chiusura (B).

- Sfilare i distanziali (C).

- Sfilare il reschiatore (D) e gli

utensili (E).

Demontage

- Schraube auf der Auslaufseite

entfernen (A).

- Sfilare il tapo di chiusura (B).

- Sfilare i distanziali (C).

- Sfilare il reschiatore (D) e gli

utensili (E).

Demontage

- Démonterlebouloncôtédéchar-

gement (A).

- Sfilare il tapo di chiusura (B).

- Sfilare i distanziali (C).

- Sfilare il reschiatore (D) e gli

utensili (E).

Smontaggio

- Smontare il bullone lato scari-

co (A).

- Sfilare il tapo di chiusura (B).

- Sfilare i distanziali (C).

- Sfilare il reschiatore (D) e gli

utensili (E).

Rimontaggio

- Ripetere la sequenza di ope-

razioni di smontaggio descritte

in precedenza, prestando at-

tenzione al corretto senso di

rotazione.

Remontage

- Ripetere la sequenza di ope-

razioni di smontaggio descritte

in precedenza, prestando at-

tenzione al corretto senso di

rotazione.

Refitting

- Ripetere la sequenza di ope-

razioni di smontaggio descritte

in precedenza, prestando at-

tenzione al corretto senso di

rotazione.

Zusammenbau

- Ripetere la sequenza di ope-

razioni di smontaggio descritte

in precedenza, prestando at-

tenzione al corretto senso di

rotazione.

DISASSEMBLY/REFITTING THE ROTOR SHAFT - DEMONTAGE/ZUSAMMENBAU DES ROTORS

DEMONTAGE/REMONTAGE DU ROTOR - SMONTAGGIO/RIMONTAGGIO ROTORE

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

GEARREDUCER

The gear reducer is supplied

with long life oil.

It is equipped with a filling plug

only and does not require any

refill or replacement.

GETRIEBE

Das Getriebe wird mit einer Le-

bensdauer-Ölfüllung geliefert, ist

nur mit einem Befüllstopfen aus-

gestattet und benötigt weder

Nachfüllen noch Ölwechsel.

REDUCTEUR

Le réducteur est fourni avec

d’huile longue vie.

Il a un seul bouchon de remplis-

sage et ne nécessite pas de

substitution.

TESTATA MOTRICE

La testata motrice è fornita con

olio lunga vita.

Ha solo il tappo di carico e non

necessita di rabbocchi e sostitu-

zioni.

RUMOROSITA’

Il livello di rumorosità dipende da

diversi fattori, quali dimensioni,

natura del materiale e coefficen-

te di riempimento.

La rumorosità della macchi-

na, con funzionamento a vuo-

ta, è comunque entro 80

dB(A), valore misurato a 1 m

di distanza, nella posizone

più sfavorevole.

NOISE

Noise level depends on several

factors among which machine

dimensions, type of material han-

dled and box load.

The noise level, however, is

never higher than 80 dB(A).

This value was measured

from one metre distance in

the most unfavourable po-

sition.

BETRIEBSGERÄUSCHE

Die Geräuschentwicklung ist von

unterschiedlichen Faktoren ab-

hängig, zum einen von den Ab-

messungen des Mischers, vom

Medium und vom Füllgrad.

Die Geräuschentwicklung

liegt aber nie über 80 dB (A).

Dieser Wert wurde in einem

Meter Abstand in der ungün-

stigsten Position gemes-

sen.

BRUIT

Le niveau de bruit dépend de

facteurs divers, comme dimen-

sions de la machine, type du ma-

tériau et coefficient de remplis-

sage.

Le bruit de DUSTFIX®est dans

80 dB(A), valeur mesurée à

un mètre de distance dans

la position plus défavorable.

TABLE OF LUBRIFICANTS - SCHMIERSOFFTABELLE

TABLEAU DE LUBRIFICANTS - TABELLA DEI LUBRIFICANTI

DIN K2K

GREASE - FETT

GRAISSE - GRASSO

TRADE MARK - MARKE

MARQUE - MARCA

GR - MU2 AGIP

ARALUP HL2 ARAL

BP - ENGERGREASE L 2 BP

CALYPSOLH 433 CALYPSOL

ANDOK B ESSO

MOBILUX 2 MOBIL OIL

ALVANIA 2

GLISSANDO FL 20 SHELL

MULTIFAX 2 TEXACO

02.10

MA.30.M.

OPERATION AND MAINTENANCE

BETRIEBS- UND WARTUNGSANLEITUNG

UTILISATION ET ENTRETIEN

USO E MANUTENZIONE

DUSTFIX®

IMMAGAZZINAGGIO DELLA

MACCHINA PER PERIODO

PROLUNGATO

- Riempire completamente il ridut-

tore di olio.

- Pulire accuratamente la mac-

china soprattutto all’interno.

- Prevedere coperchi sulle boc-

che affinché nulla possa pe-

netrare.

SMONTAGGIOEMESSAFUORI

SERVIZIO

Come per le operazioni di

installazione anche le opera-

zioni di smontaggio dovuti a

spostamenti dell’impianto o

alla rottamazione della mac-

china richiedono l’interven-

to di personale specializzato

ed espressamente autoriz-

zato

- Interrompere a monte l’alimen-

tazione elettrica, quindi scolle-

gare il cavo di alimentazione del

motore elettrico.

- E’ ora possibile procedere allo

smontaggio del mescolatore.

- Se si deve procedere alla rotta-

mazione si ricorda che il me-

scolatore è realizzato princi-

palmente in componenti in fer-

ro, in gomma e da motore elet-

trico con i relativi avvolgimenti

in rame e dalla componentistica

elettrica.

- Togliere e raccogliere il lubrifi-

cante contenuto all’interno del

riduttore.

- Procedere al completo smon-

taggio della macchina differen-

ziando i componenti secondo il

materiale di cui sono costituiti.

- Inviare il materiale ai centri di

raccolta differenziata per la se-

parazione e il trattamento delle

parti inquinanti secondo le nor-

mative del paese di installazio-

ne della macchina.

STORAGE FOR LONGER PERI-

ODS

- FilI gear reducer up to the top

with oil.

- Clean mixer thoroughly espe-

cially inside.

- Provide the inlets and outlets

with covers as to avoid pene-

tration of water and/or foreign

bodies.

DISMANTLING AND TAKING

OUT OFSERVICE

As for installation, disman-

tling operations required to

move the machine or to scrap

it must be done by special-

ized and expressly author-

ized personnel.

- Disconnect the electric supply

upstream and then disconnect

the electric motor power ca-

bles.

- The mixer can now be disman-

tled.

- If themachine is tobescrapped,

bear in mind that the mixer is

made largely from steel, an elec-

tric motor with its copper wind-

ings and various electric parts.

- Remove and collect the lubri-

cant contained inside the re-

duction gear unit.

- Proceed in completely disman-

tling the machine, separating

the component parts according

to the materials they are made

of.

- Send the materials to the near-

est differentiated waste col-

lection centres where they will

be properly separated, and any

pollutant parts will be handled

in compliance with the current

regulations of the country

where the machine was in-

stalled.

LÄNGERE LAGERUNG

- Getriebe gänzlich mit Öl füllen,

- Mischer vor allem innen gründ-

lich reinigen,

- Ein- und Auslauf abdecken.

AUSSERBETRIEBSSETZUNG

UNDVERSCHROTTUNG

Wie schon für den Einbau, so

muß auch für die Außerbe-

triebsetzung infolge einer

Verlegung der Anlage an ei-

nen anderen Ort oder für die

Verschrottung der Maschi-

ne Fachpersonal mit beson-

derer Genehmigung einge-

setzt werden.

- Die Stromversorgung stromauf

unterbrechen und dann das

Elektromotoren-Versorgungs-

kabel abtrennen.

- Nun kann der Mischer zerlegt

werden.

- Wenn eine Verschrottung ge-

plant ist, berücksichtigen, daß

der Mischer fast ausschließ-

lich aus Stahl sowie aus dem

Elektromotor mit seiner Kupfer-

wicklung besteht.

- Das im Getriebe enthaltene Öl

ablassen und entsorgen.

- Die Maschine vollständig zerle-

gen und die Baugruppen nach

Werkstoffen sortieren.

- Die zu verschrottenden Teile

gemäß den gesetzlichen Be-

stimmung des Aufstellungslan-

des zu den entsprechenden

Sammelstellen zur Weiterver-

wertung und Entsorgung brin-

gen.

EMMAGASINAGE DE LA MA-

CHINE POUR DES PERIODES

PROLONGEES

- Remplir complètement le réduc-

teur d’huile.

- Nettoyer soigneusement la ma-

chine surtout à l’intérieur.

- Prévoir des couvercles sur les

bouches afin que rien puisse

pénétrer.

DÉMONTAGE ET MISE HORS

SERVICE

Comme pour les opérations

de mise en place, les opéra-

tions de démontage dues

aux déplacements de l’ins-

tallation ou au démantèle-

ment de la machine requiè-

rent l’intervention de per-

sonnel spécialisé et expres-

sément autorisé.

-Couper l’alimentation électrique

en amont, puis débrancher le

câble d’alimentation des mo-

teurs électriques.

-Il est alors possible de démon-

ter le mélangeur.

-S’il faut le démanteler il est rap-

pelé que le mélangeur est prin-

cipalement réalisé avec des

composants en fer ou en acier,

par des moteurs électriques et

leurs enroulements en cuivre et

la composante électrique.

- Enlever le lubrifiant qui se trou-

ve à l’intérieur du réducteur.

- Procéder au démontage com-

plet de la machine en triant les

différents éléments suivant les

matériaux dont ils sont faits.

- Envoyer le tout aux centres de

ramassage différencié en vue

de la séparation et du traite-

ment des parties polluantes

conformément aux règlements

du pays où la machine est ins-

tallée.
