Warm Tiles GTS-1 Product guide
GTS-1 (120Vac) • GTS-2 (240Vac)
14142-001 Rev. 2
EasyHeat Programmable
Thermostat
Models GTS-1 (120Vac) &
GTS-2 (240Vac)
Operating & Installation Instructions
PACKAGE CONTENTS
1 Thermostat
1 Door without Display Window
5 Wire Connectors
2 Cable Guards
2 #6-32 x 1” screws
1 Sensor / Wire Assembly — 10’ long
1 Pull-Cord
3 “DO NOT REMOVE” Warning Tags
1 Door Label
Electrical installation must be in accordance with
all applicable national electrical codes (NEC,
CEC) as well as local electrical and building
codes, regulations and inspection procedures.
Electrical inspection of the installation may be
required before, during, and after installation.
Check with your local electrical inspection
department before beginning installation.
This device is a Class A Ground Fault Circuit
Interrupter as required by some electrical codes
for floor warming installations.
Thermostat programmable
EasyHeat
Modèles GTS-1 (120Vac) et
GTS-2 (240Vac)
Directives d’installation
et d’utilisation
CONTENU
1 thermostat
1 porte sans fenêtre
5 connecteurs
2 protège-câbles
2 vis n° 6-32 x 25 mm (1 po)
1 capteur précâblé avec fil de 3 m (10 pi)
1 tirette
3 étiquettes de mise en garde DO NOT REMOVE
(NE PAS ENLEVER)
1 autocollant de porte
L’installation électrique doit être faite
conformément aux codes de l’électricité
nationaux applicables (NEC, CEC), de même
qu’aux codes, règlements et procédures
d’inspection des installations électriques et des
bâtiments locaux. Une inspection des circuits
électriques peut être exigée avant, pendant et
après l’installation. Prendre soin de consulter le
service des inspections électriques de sa région
avant d’entreprendre l’installation. Ce dispositif est
un disjoncteur de fuite à la terre de Classe A tel
que requis par certains codes de l’électricité pour
les installations de plancher chauffant.
Termostato programable
EasyHeat
Modelos GTS-1 (120Vac) y
GTS-2 (240Vac)
Instrucciones de instalación
y operación
CONTENIDO DEL PAQUETE
1 Termostato
1 Puerta sin ventana de display
5 Conectores de cables
2 Protecciones de cables
2 Tornillos #6-32 x 1”
1 Unidad de sensor/cable – 10’ de largo
1 Cuerda de tracción
3 Etiquetas de advertencia “DO NOT REMOVE” (NO
RETIRAR)
1 Etiqueta de puerta
Las instalaciones eléctricas deben hacerse de
acuerdo con todas las codificaciones eléctricas
nacionales aplicables (NEC, CEC) así como los
códigos locales de electricidad y construcción,
regulaciones y procedimientos de inspección.
Puede requerirse la inspección eléctrica de
la instalación, antes, durante y después de la
instalación. Consulte con su departamento de
inspección local eléctrica antes de empezar la
instalación. Este dispositivo es un Interruptor de
circuito por pérdida de la conexión a tierra de
Clase A, según lo requieren algunos códigos
eléctricos para las instalaciones de calefacción
de pisos.
Sensor Wire
Fil du capteur
Sensor de
alambre
Heating Cable
Câble chauffant
Calefacción
por cable
GFCI
- -
GFCI
BACK Button
Bouton BACK
Botón ATRÁS
GFCI TEST Button
Bouton TEST GFCI
Botón de prueba GFCI
GFCI Fault Light
Voyant de defaut GFCI
Luz de falla GFCI
GFCI RESET Button
Bouton RESET GFCI
Botón de reinicio
(reset GFCI)
Screw Cover
Cache-vis
Cubiertas de tornillos
LCD Display
Affichage ACL
Pantalla LCD
UP or DOWN Button
Bouton UP ou DOWN
Botón arriba o abajo
ACCEPT Button
Bouton ACCEPT
Botón ACEPTAR
Mode Switch
Commtateur de Mode
Switch de Modo
Screw Cover
Cache-vis
Cubiertas de tornillos
A. Button Explanation
Description des Boutons
Explicación de Botónes

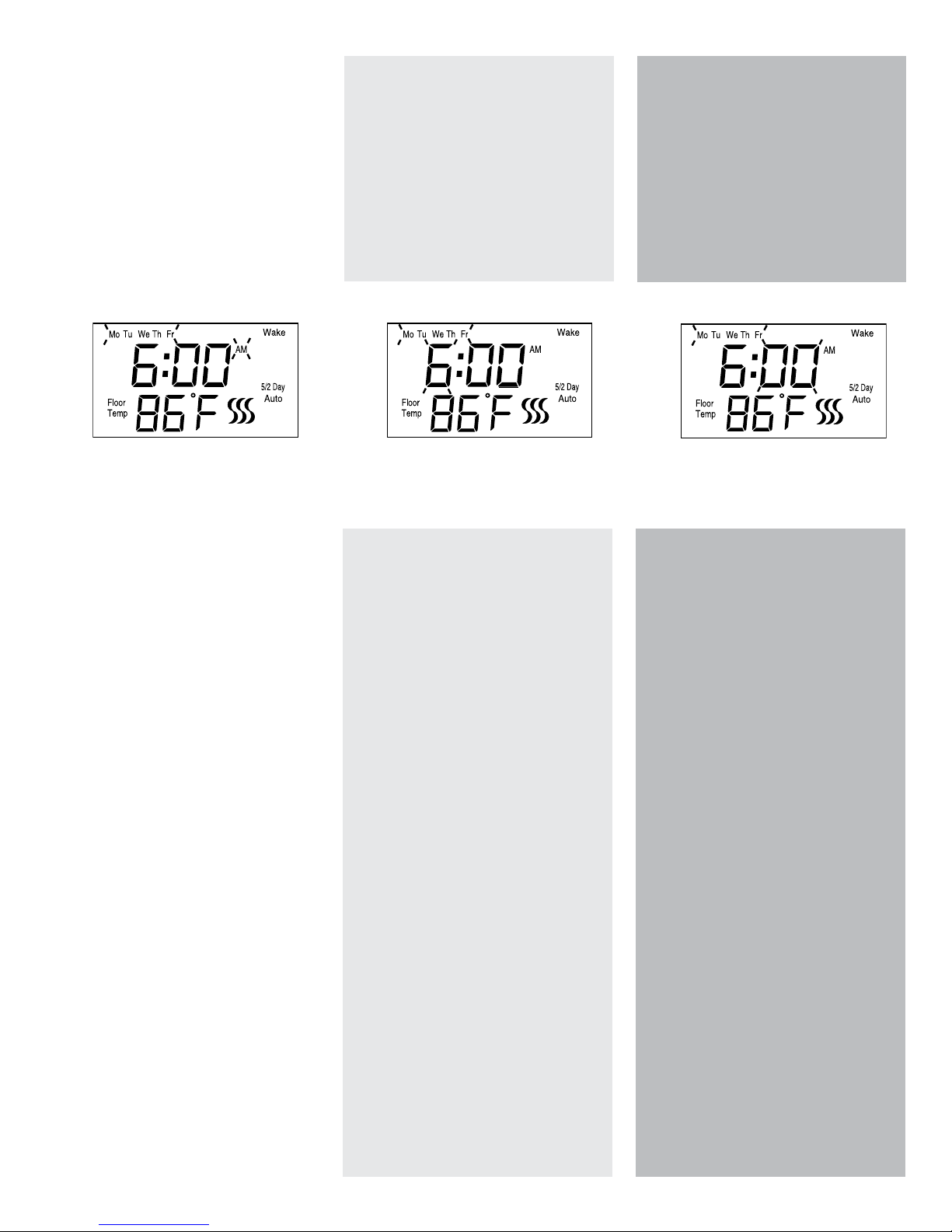

B. LCD Explanation
Description de ACL
Explicación del LCD
Day
Jour
Día
Figure 1 Figure 2 Figure 3
INSTALLATION
New Construction Rough-In
• Fastenelectricalconnectionbox(asrequired
per local electrical code) at desired position
on side of stud.
• Drillone1-inchholeinbaseplateforsingle-
cable installation and two 1-inch holes for two-
cable installation.
• Threadpull-cordthroughhole(s)inbaseplate
and in corresponding holes in electrical box.
Secure the pull cords in the electrical box.
Tie floor ends of pull-cord together with
Warning Tags and fasten to floor.
• Installtheguardplateovertheholeforthe
cold leads and sensor wire before drywalling.
• InstallguardplateasshowninFigure1.
Thermostat Installation
• PullsensorwireintoECBandsecuretothe
floor. See Figure 2. The sensor must not cross or
overlapanyothercableonthefloorANDmust
be embedded in the cementituous based
mortar in the same manner as the heating
cables.
• Thefloortemperaturesensorwirecanbe
extended to a maximum of 50 feet with UL or
CSA recognized wire 22 AWG rated for 300 V.
• Ensure the supply branch circuit has been
disconnected / de-energized.
• Preparethethermostatforinstallation:
1. Remove the thermostat, wire connectors and
screws from packaging.
2. Pop out the Screw Cover by gently pushing
from behind, with a screwdriver, see Figure 3.
3. Trim excess length of supply branch circuit,
cold lead and temperature sensor cables, as
necessary, leaving about 6” projecting from the
ElectricalConnectionBox(ECB),seeFigure4.
4. Prepare each heating cable/cold lead for
connection/splicing and connection per Figure
5 or Figure 6, as applicable.
5. Prepare the sensor wire per Figure 5 or Figure 6,
as applicable. Use screwdriver for connection
to the sensor wire connections (black and white
wires)tocorrespondingBLKandWHTterminals.
6. NeatlyfoldallwiringintoECBandfasten
thermostatwith#6-32screwsprovided.Donot
apply excessive force to the thermostat. Apply
firm but continuous force until the screws can
be fully seated.
7. Align the thermostat, then finish tightening the
two screws.
8. Snap the screw covers over the screw heads.
INSTALLATION
Mise en place dans un immeuble neuf
• Mettre en place le boîtier de raccordement
électrique à l’endroit voulu sur un montant
(conformément au code de l’électricité local).
• Perceruntroude1podanslaplaquedebase
pour installer un seul câble, ou deux trous de
1 po pour l’installation de deux câbles.
• Fairepasserlestirettesdansleoulestrous
percés dans la plaque de base et dans les
trous correspondants du boîtier. Fixer les tirettes
dans le boîtier. Attacher ensemble les autres
extrémités des tirettes avec des étiquettes de
mise en garde et les fixer au sol.
• Installerlaplaquedeprotectionsurletroupour
les fils négatifs et le fil du capteur avant de
poser le placoplâtre.
• Installerlaplaquedeprotectiondelafaçon
indiquée à la figure 1.
Installation du thermostat
• Tirersurlefilducapteurpourlefaireentrer
dans le boîtier et le fixer au plancher (voir
la figure 2). Le fil ne doit pas croiser ni
passer par-dessus un autre fil ou câble sur le
plancher ET doit être enchâssé dans le mortier
àbasedecimentdelamêmefaçonqueles
câbles chauffants.
• Lefilducapteurthermiquedeplancherpeut
être rallongé jusqu’à un maximum de 50 pi
(15,4 m) au moyen d’un fil de calibre 22 AWG,
bon pour 300 volts, homologué UL ou CSA.
• S’assurer que le circuit d’alimentation a été
débranché / mis hors tension.
• Préparerlethermostatpoursoninstallation:
1. Retirer le thermostat, les connecteurs et les vis
de l’emballage.
2. À l’aide du tournevis fourni, soulever le cache-
vis en le poussant délicatement par derrière
(voir la figure 3).
3. Couper la longueur excédentaire des fils
d’alimentation, des conducteurs froids et du
fil du capteur de température, au besoin, en
laissant des longueurs d’environ 15 cm (6 po) à
l’extérieur du boîtier (voir la figure 4).
4. Préparer chaque câble chauffant/fil
négatif pour le raccordement/épissure et
raccordement conformément à la figure 5 ou à
la figure 6, selon le cas.
5. Préparer le fil du détecteur conformément à
la figure 5 ou à la figure 6, selon le cas. Utiliser
un tournevis pour raccorder le fil du capteur
(filsnoiretblanc)auxbornesBLK(noir)etWHT
(blanc) correspondantes.
INSTALACIÓN
Esbozo de nueva construcción
• Ajustelacajadeconexioneseléctricas(según
requerimiento del código eléctrico local) en la
posición deseada al lado de la cuña.
• Taladreunagujerode1pulgadaenlaplaca
base para instalación de cable simple y dos
agujeros de 1 pulgada para instalación de dos
cables.
• Trenceelpull-cord(cuerdadetracción)a
través de los agujeros en la placa base y
en los correspondientes agujeros en la caja
eléctrica. Asegure las cuerdas de tracción en
la caja eléctrica. Ate los extremos del piso de
la cuerda de tracción con las etiquetas de
advertencia y ajuste al piso.
• Instalelaplacadeprotecciónsobreelagujero
para las puntas frías y el cable del sensor antes
de colocar la pared.
• Instalelaplacadeproteccióncomose
muestra en la Figura 1.
Instalación del termostato
• TireelcabledelsensorenelECB(cajade
conexiones eléctricas) y asegúrelo al piso. Ver
Figura 2. El sensor no debe cruzar ni montarse
sobre ningún otro cable en el piso y debe estar
incrustado en la argamasa de cemento del
mismo modo que los cables de calor.
• Elcabledelsensordetemperaturadelpisose
puede extender a un máximo de 15,24 metros
(50 pies) con un cable 22 AWG reconocido por
UL o CSA y calificado para 300 V.
• Asegúrese de que la derivación del
circuito fuente haya sido desconectada o
desenergizada.
• Prepareeltermostatoparasuinstalación:
1. Retire el termostato, los conectores de cable y
los tornillos de su paquete.
2. Suelte la cubierta de tornillos empujando
suavemente desde atrás con el destornillador,
ver figura 3.
3. Corte el exceso de longitud de los cables del
circuito derivación de fuente, cable frío y sensor
de temperatura, como sea necesario, dejando
algo de 6” de proyección desde la caja de
conexioneseléctricas(ECB),verfigura4.
4. Prepare cada cable de calefacción/conductor
frío para conexión/empalme y conexión según
la Figura 5 o la Figura 6, según el caso.
5. Prepare el alambre del sensor según la
Figura 5 o la Figura 6, según el caso. Use un
destornillador para la conexión al alambre
Sensor Wire
Fil du capteur
Sensor de
alambre
Heating Cable
Câble chauffant
Calefacción
por cable
GFCI
- -
GFCI
BACK Button
Bouton BACK
Botón ATRÁS
GFCI TEST Button
Bouton TEST GFCI
Botón de prueba GFCI
GFCI Fault Light
Voyant de defaut GFCI
Luz de falla GFCI
GFCI RESET Button
Bouton RESET GFCI
Botón de reinicio
(reset GFCI)
Screw Cover
Cache-vis
Cubiertas de tornillos
LCD Display
Affichage ACL
Pantalla LCD
UP or DOWN Button
Bouton UP ou DOWN
Botón arriba o abajo
ACCEPT Button
Bouton ACCEPT
Botón ACEPTAR
Mode Switch
Commtateur de Mode
Switch de Modo
Screw Cover
Cache-vis
Cubiertas de tornillos
A. Button Explanation
Description des Boutons
Explicación de Botónes
B. LCD Explanation
Description de ACL
Explicación del LCD
Day
Jour
Día
del sensor (alambres negro y blanco) a los
terminalescorrespondientesBLKyWHT.
6. Cuidadosamente doble todo el cableado en
elECByajusteeltermostatoconlostornillos
#6-32 proporcionados. No aplique excesiva
fuerza al termostato. Aplique una fuerza firme
pero continua hasta que los tornillos estén
completamente asentados.
7. Alinee el termostato, luego termine de ajustar
los dos tornillos.
8. Rompa las cubiertas de tornillos sobre las
cabezas de los tornillos.
A. Explicación de botones
Cubiertas de tornillos – Cubiertas decorativas que
ocultan los tornillos asegurando el termostato. Se
pueden retirar fácilmente.
Pantalla LCD – Lectura a gran escala que indica
el estado operativo del termostato
Switch de Modo – Permite una fácil selección de
modos Manual, Off o Auto (programado).
Botón arriba/abajo – Usado durante la
programación para mover valores arriba y abajo
(si se mantiene abajo por 2 segundos, los valores
cambiarán rápidamente).
Botón atrás – Usado durante la programación
para retroceder al paso previo del programa.
Aceptar – Usado durante la programación para
aceptar los ajustes y para avanzar al siguiente
paso del programa.
Botón de prueba GFCI – Usado para simular una
falla de tierra, probar la circuitería GFCI y activar
la luz de falla GFCI.
Luz de falla GFCI – Se enciende cuando se
detecta una falla de tierra.
Botón de reinicio (reset) GFCI – Reinicia una falla
simulada o reparada de GFCI y desactiva la luz
de falla GFCI.
B. Explicación del LCD
Wake (Levantarse) – La hora en la mañana
cuando desea que el piso empiece a calentarse,
aproximadamente una hora antes de que usted
se levante.
Leave (Irse) – la hora en que usted se va al
trabajo o a la escuela, y desea que el piso
empiece a enfriarse para ahorrar energía.
Return (Regresar) – La hora en la tarde cuando
desea que el piso empiece a calentarse hasta
una temperatura confortable, aproximadamente
una hora antes de que usted regrese a casa.
Sleep (Dormir) – La hora de la noche en que
desea que el piso empiece a enfriarse para
ahorrar energía.
6. Replier soigneusement tout le câblage dans le
boîtier et fixer le thermostat au moyen des vis n°
6-32 fournies. Ne pas exercer une force excessive
surlethermostat.Serrerlesvisfermementdefaçon
continue jusqu’à ce qu’elles soient bien en place.
7. Aligner le thermostat, puis terminer le serrage
des deux vis.
8. Placer et enclencher les cache-vis.
A. Description des boutons
Cache-vis – Cache-vis décoratifs qui dissimulent
les vis fixant le thermostat, faciles à retirer.
Affichage ACL – Grand affichage qui indique
l’état de fonctionnement du thermostat.
Commutateur de mode – Permet une sélection
facile des modes Manual, Off ou Auto
(programmés).
Bouton haut/bas – Utilisé pendant la programmation
pour faire défiler les données vers le haut ou le bas
(lorsqu’il est maintenu enfoncé pendant 2 secondes,
les données changent rapidement).
Bouton Back – Utilisé pendant la programmation
pour revenir à l’étape précédente.
Accept – Utilisé pendant la programmation pour
accepter le réglage et pour avancer à l’étape
suivante.
Bouton Test GFCI – Utilisé pour simuler une mise
à la masse défectueuse, tester les circuits du
disjoncteur de fuite à la terre et activer le voyant
de défaut GFCI.
Voyant de défaut GFCI – S’allume lorsqu’une mise
à la masse défectueuse est détectée.
Bouton Reset GFCI – Permet de remettre à zéro le
disjoncteur de fuite à la terre après un défaut simulé
ou corrigé et désactive le voyant de défaut GFCI.
B. Description de l’affichage à cristaux
liquides
Wake (Réveil)–Heurelematinàlaquelle
vous voulez que le plancher commence à se
réchauffer, soit environ une heure avant de vous
lever.
Leave (Départ)–Heureàlaquellevousquittez
pour le travail ou l’école et voulez que le plancher
commence à refroidir pour économiser l’énergie.
Return (Retour)–Heureenaprès-midiàlaquelle
vous voulez que le plancher commence à se
réchauffer jusqu’à une température confortable,
environ une heure avant votre retour à la maison.
Sleep (Coucher) –Heurelesoiràlaquellevous
voulez que le plancher commence à refroidir pour
économiser l’énergie.
Auto – Mode automatique. Indique que le
thermostat est en fonction selon l’un des
A. Button Explanation
Screw Covers-Decorativecoverswhichconceal
the screws securing the thermostat, easily
removable.
LCD Display - Large scale readout which indicates
the operational status of thermostat
Mode Switch – Allows easy selection of Manual,
Off, or Auto (programmed) modes.
Up/Down Button - Used during programming
to move values up or down (if held down for 2
seconds, values will change rapidly).
Back Button - Used during programming to go
back to the previous program step.
Accept - Used during programming to accept
the setting, and to advance to the next program
step.
GFCI Test Button - Used to simulate a ground fault,
tests the GFCI circuitry and activates GFCI Fault
Light.
GFCI Fault Light – Turns on when a ground fault is
detected.
GFCI Reset Button – Resets a simulated, or
repaired GFCI fault, and deactivates GFCI Fault
Light.
B. LCD Explanation
Wake – The time in the morning when you want
the floor to start warming up, about one hour
before you wake-up.
Leave – The time when you leave for work or
school, and want the floor to start cooling down
to save energy.
Return – The time in the afternoon when you want
the floor to start warming up to a comfortable
temperature, about one hour before you return
home.
Sleep – The time at night you want the floor to
start cooling down to save energy.
Auto – Automatic Mode. Indicates the
thermostat is operating with one of the
automatic temperature adjusting programs,
the floor temperature is adjusted according to
programmedinstructions.Either5/2Day,or7
Daywillalsobeshownonthedisplaywhenin
automatic mode.
5/2 Day – Indicates the thermostat is operating
inthe5/2Dayprogramselectionwithinthe
automatic mode, with separate programming
for Monday through Friday (5 day), and Saturday
and Sunday (2 day).
7 Day – Indicates the thermostat is operating in
the7Dayprogramselectionwithintheautomatic
mode.
Heating Cable
Cold Leads
Chauffage
froid fils du
câble
Fría calefacción
por cable
conduce
Power Supply Cable
Câble d’alimentation
Cable de alimentación
Sensor Wire
Fil du capteur
Sensor de
alambre
To ECB Ground Screw
De la ECB vis de terre
Para ECB tornillo de tierra
Heating Cable
Cold Leads
Chauffage froid
fils du câble
Fría calefacción
por cable
conduce
To ECB Ground Screw
De ECB vis de terre
Para ECB tornillo de tierra
Sensor Wire
Fil du capteur
Sensor de
alambre
Power Supply Cable
Câble d’alimentation
Cable de alimentación
AM / PM Hour
Heure
Hora
Minute
Minute
Minuto
Figure 4
Figure 5 Figure 6
Manual – Manual Mode. Indicates the thermostat
is operating in the manual mode, temperature is
maintained at all times at the selected level.
Sensor – Flashes when the Floor Sensor is
malfunctioning.
Floor Temp – The floor temperature readings may
be represented in either °F or °C. The operating
floor temperature range is from 60°F (16°C) to
104°F (40°C). The displayed floor temperature
range is from 32°F (0°C) to 120°F (49°C). The
thermostat only functions in the operating
floor temperature range (from 60°F/16°C to
104°F/40°C).
Indicates that the floor heating is energized,
flashes slowly during 3 minute standby cycle.
C. Energizing the Thermostat
When power is first connected to the thermostat,
theLCDDisplayflashesasshown.After90seconds
the display will stop flashing and go to the default
timesettingofMonday,12:00AManddisplaythe
Floor Temp. The display will also stop flashing if a
program button is pressed, or the mode switch is
moved to another position.
D. Setting the Time and Day
1. Move the mode switch to the OFF position;
the actual Floor Temp and current time are
displayed.
2. To enter the time setting program,
simultaneouslypressandholdtheBACKand
theACCEPTbuttonsfor3seconds.TheDay
symbolflashes.PresstheUP(s)orDOWN(t)
buttontoadjusttheDay.PresstheACCEPT
buttononcetoaccepttheDaysetting.
3. AfteracceptingtheDaysetting,theAM or
PM symbol flashes. Press the UP (s)orDOWN
(t) button to set AM or PM. Press the ACCEPT
button once to accept the AM/PM setting.
4. After accepting the AM or PM setting; the
Hourdigitsflash.PresstheUP(s)orDOWN(t)
buttontosetHour.PresstheACCEPTbutton
oncetoaccepttheHoursetting.
5. AfteracceptingtheHoursetting;theMinute
digits flash. Press the UP (s)orDOWN(t)
button to set the Minute. Press the ACCEPT
button once to accept the minute value and
exit the time setting program.
Duringtheprevioussteps,ifnokeyinputis
received for 90 seconds or the mode switch is
moved to other position, the program will exit the
timesettingmodeandresettotheDefaultvalue
of12:00AM,Monday.Thetimeisnowset,the
thermostat clock will start running.
E. Selection of Temperature Scale
(Fahrenheit or Centigrade)
1. Move the mode switch to the MANUAL position;
the Floor Temp and current time are displayed.
2. To enter the temperature scale selection;
simultaneouslypressandholdtheBACKand
the ACCEPT buttons for 3 seconds. The “F” or
“C” digit flashes.
3. Press the UP (s)orDOWN(t) button to toggle
between F and C .
4. Press the ACCEPT button once to accept the F
or C scale and exit the setting.
F. Quick Start
The thermostat is pre-programmed for immediate
use. To begin setback operation in the 5/2 mode,
move the Mode switch to the Auto position;
thethermostat will control the floor temperature
to a moderate temperature (86°F/30°C) such that
the cables are only energized in the morning and
the evening, and off during the day and the night.
Theexactscheduleofoperationisasfollows:
If setback operation is not required, move the
Mode switch to the Manual position. The floor
temperature is preset to 86°F (30°C), and can
be adjusted up or down by simply pressing and
holding the UP (s)orDOWN(t) button for 1
second (temperature display will flash) and
then repressing the UP (s)orDOWN(t) button
programmes de réglage automatique de la
température et que la température du plancher
est réglée selon les instructions programmées.
Danscemode,soit5/2Daysoit7Dayapparaîtra
aussi sur l’affichage.
5/2 Day (5/2 jours) – Indique que le thermostat
estrégléauprogramme5/2Daylorsqu’ilesten
mode automatique, avec une programmation du
lundi au vendredi (5 jours), et une autre pour le
samedi et le dimanche (2 jours).
7 Day (7 jours) – Indique que le thermostat est
régléauprogramme7Daylorsqu’ilestenmode
automatique.
Manual (Manuel) – Mode manuel. Indique que le
thermostat fonctionne en mode manuel, que la
température est maintenue en tout temps au
niveau sélectionné.
Sensor (Capteur) – Clignote lorsque le capteur
de température du plancher ne fonctionne pas
correctement.
Floor Temp (Température du plancher) –
La température du plancher peut être affichée
en °F ou en °C. Quant à la température de
fonctionnement, elle peut varier de 60°F (16°C)
à 104°F (40°C). La plage d’affichage de la
température du plancher varie de 32°F (0°C) à
120 °F (49°C). Le thermostat fonctionne seulement
dans les plages de fonctionnement du système
(soit entre 60°F/16°C et 104°F/40°C).
Indique que le chauffage du plancher est en
fonction ; le symbole clignote lentement
pendant la période d’attente de 3 minutes.
C. Mise sous tension du thermostat
Lorsque le thermostat est alimenté pour la
premièrefois,l’affichageclignotedelafaçon
indiquée ci-après. Après 90 secondes, le
clignotement s’arrête et l’afficheur présente
le réglage par défaut de l’heure, soit Mo
(lundi),12:00AM,ainsiqueleniveaude
température du plancher. L’affichage cesse
également de clignoter si un bouton de
programmation est enfoncé ou si la position du
commutateur de mode est modifiée.
D. Réglage de l’heure et du jour
1. Placer le commutateur de mode à la position
«Off»:latempératureréelleduplancheret
l’heure sont affichées.
2. Pour accéder au programme de réglage de
l’heure, enfoncer simultanément et maintenir
ainsipendant3secondeslesboutonsBACKet
ACCEPT. Le symbole du jour clignote. Appuyer
sur le bouton haut (s) ou bas (t) pour régler
le jour. Appuyer une fois sur le bouton ACCEPT
pour enregistrer le réglage du jour.
3. Une fois le réglage du jour enregistré, le symbole
AM ou PM commence à clignoter. Appuyer sur
le bouton haut (s) ou bas (t) pour choisir AM
ou PM. Appuyer une fois sur le bouton ACCEPT
pour enregistrer le réglage AM/PM.
4. Après l’enregistrement du réglage AM ou PM,
les chiffres de l’heure commencent à clignoter.
Appuyer sur le bouton haut (s) ou bas (t) pour
régler l’heure. Appuyer une fois sur le bouton
ACCEPT pour enregistrer le réglage de l’heure.
5. Après l’enregistrement du réglage de l’heure,
les chiffres des minutes commencent à clignoter.
Appuyersurleboutonhaut(▲)oubas(▼)pour
régler les minutes. Appuyer une fois sur le bouton
ACCEPT pour enregistrer le réglage des minutes
et sortir du programme de réglage de l’heure.
Au cours des étapes précédentes, si aucun bouton de
programmation n’est enfoncé pendant 90 secondes
ou si la position du commutateur de mode est
modifiée, le programme quitte le mode de réglage
del’heureetréaffichelesvaleurspardéfaut,soit12:00
AM, Mo (lundi). Lorsque l’heure est réglée, l’horloge du
thermostat commence à fonctionner.
E. Sélection de l’échelle de
température (Fahrenheit ou Celsius)
1. Basculerlecommutateurdemodeàlaposition
MANUAL; la température de plancher et
l’heure actuelle s’affichent.
2. Pour entrer la sélection d’échelle de
température; appuyer et maintenir
Auto – Modo automático. Indica que el
termostato está operando con uno de los
programas de ajuste automático de temperatura,
la temperatura del piso está ajustada de acuerdo
a las instrucciones programadas. También se
mostrará5/2Dayo7Dayenlapantallacuando
se está en modo automático
5/2 Day (5/2 diás) – Indica que el termostato está
operandoenlaseleccióndeprograma5/2Day
dentro del modo automático, con programación
separada para de lunes a viernes (5 días), y
sábado y domingo (2 días).
7 Day (7 diás) – Indica que el termostato está
operando en la selección de programa de 7
Day(7díasdelasemana),dentrodelmodo
automático.
Manual – Modo manual. Indica que el
termostato está operando en el modo manual, la
temperatura se mantiene en todo momento en el
nivel seleccionado.
Sensor–Destellacuandoelsensordepiso
funciona mal.
Floor Temp (Temperatura del piso) – Las lecturas
de temperatura de piso pueden ser representadas
por °F o °C. El rango de temperatura de operación
del piso es desde 60°F (16°C) hasta 104°F (40°C). El
rango de temperatura de piso mostrada es desde
32°F (0°C) a 120°F (49°C). El termostato sólo funciona
en el rango de temperatura de piso de operación
(desde 60°F/16°C a 104°F/40°C).
Indica que el calentamiento de piso está
energizado, destella lentamente durante el
ciclo de espera de 3 minutos.
C. Encender el termostato
Cuando se conecta la energía por primera vez
altermostato,eldisplayLCDdestellacomo
se muestra abajo. Luego de 90 segundos la
pantalla dejará destellar e irá al ajuste de hora
pordefectodelunesalas12:00AMymostrarála
temperatura del piso. La pantalla también dejará
de destellar si se presiona un botón de programa,
o el switch de modo se mueve a otra posición.
D. Fijando la hora y el día
1. Mueva el switch de modo a la posición Off; se
mostrará la temperatura real del piso y la hora
actual.
2. Para ingresar al programa de ajuste de hora,
presione en forma simultánea y mantenga
presionadoslosbotonesBACKyACCEPTpor3
segundos.ElsímboloDaydestellará.Presione
elbotónARRIBA(▲)oABAJO(▼)parafijarel
día. Presione el botón ACCEPT una vez, para
aceptar el día fijado.
3. Luego de aceptar el día fijado, empezará
a destellar el símbolo AM o PM. Presione el
botónARRIBA(▲)oABAJO(▼)parafijarAM
o PM. Presione el botón ACCEPT una vez, para
aceptar AM/PM .
4. Luego de aceptar el valor AM o PM; empieza
a destellar el dígito de hora. Presione el botón
ARRIBA(▲)oABAJO(▼)parafijarlahora.
Presione el botón ACCEPT una vez, para
aceptar la hora fijada.
5. Luego de aceptar el valor de hora, empieza
a destellar el dígito de minuto. Presione el
botónARRIBA(▲)oABAJO(▼)parafijarel
minuto. Presione el botón ACCEPT una vez
para aceptar el valor de minutos y salir del
programa de configuración de hora.
Durantelospasosprevios,sinoserecibeseñal
de tecla por 90 segundos, o el switch de modo
se mueve a otra posición, el programa saldrá del
modo de ajuste de hora y se reiniciará al valor
predeterminado de 12.00 AM del lunes. La hora
ya se encuentra fijada, el reloj del termostato
empezará a funcionar.
E. Selección de la escala de
temperatura
(Fahrenheit o Centígrados)
1. Mueva el conmutador de modo a la posición
MANUAL; se muestra la temperatura del piso y
la hora actual.
2. Para ingresar la selección de escala de
temperatura, presione simultáneamente
losbotonesdeBACKyACCEPTdurante3
segundos. El dígito “F” o “C” destella.
3.PresioneelbotónARRIBA(▲)oABAJO(▲)
para cambiar entre F y C.
4. Presione el botón ACCEPT una vez, para
aceptar la escala F o C y salir de la
configuración.
F. Inicio rápido
El termostato está preprogramado para su uso
inmediato. Para empezar la operación en modo
5/2, mueva el switch de modo a la posición Auto;
el termostato controlará la temperatura del piso a
un nivel moderado (86ºF/30ºC) de modo que los
cables estén sólo energizados en la mañana y en
la noche y apagados durante el día y las horas
de sueño. El programa exacto de operación es
comosigue:
Si no se requiere una operación rápida, mueva
el switch de modo a la posición manual. La
temperatura del piso está preseleccionada a
86ºF (30ºC), y se puede ajustar arriba o abajo
presionandosimplementeymanteniendoARRIBA
(▲)oABAJO(▼)botónpor1segundo(la
temperatura en la pantalla parpadeará) luego
sevuelveaoprimirelbotónARRIBA(▲)oABAJO
(▼)paracadagradoquedeseaaumentar
o disminuir. Los datos en la pantalla dejan de
parpadearcuandoelbotónARRIBA(▲)oABAJO
(▼)sedejadeoprimirdurante5segundos,
luego el nuevo ajuste de temperatura empieza a
funcionar.
Programa automático para días de
semana
Hora Temp del piso
Levantarse 6:00am 86°F/30°C
Irse 8:00am 60°F/16°C
Regresar 5:00pm 86°F/30°C
Dormir 10:00pm 60°F/16°C
Programa automático para días de
semana
Hora Temp del piso
Levantarse 6:00am 86°F/30°C
Irse 8:00am 86°F/30°C
Regresar 5:00pm 86°F/30°C
Dormir 10:00pm 60°F/16°C
G. Personalizando su horario de piso
confortable
Los termostatos de la serie GTS ofrecen dos
modos de programación para personalizar
su confort de piso y maximizar los ahorros de
energía. El primer modo de programa es el
modo5/2Day,queagrupadelunesaviernes
como el grupo “5”, y sábado y domingo como
el grupo “2”. El segundo modo de programa es
elmodo7Day,quelepermiteprogramarcada
día individualmente para ajustarse a su horario
específico. Cada modo de programa permite
cuatro ajustes únicos de hora/temperatura
(“eventos”). Usualmente usted seleccionaría el
modo de programa que mejor se ajusta a su
horario.(Consejo:Esmásfácilyrápidomodificar
elprograma5/2Dayqueel7Day,asíqueelijael
5/2Daysiseadecuamejorasuhorario.)
Ambosmodos5/2Dayy7Dayestánprepro-
gramados, tal como se anota en “Inicio rápido”.
Estos programas se modifican fácilmente, tal
como se explicó en las secciones apropiadas
abajo.
Antes de modificar estos programas, usted
deberá considerar que los pisos toman tiempo
para calentarse y enfriarse hasta sus temperaturas
fijadas. Tenga presente que usted puede desear
fijar la temperatura del piso algo de una hora
antes del momento en que desea que el piso
esté caliente, esto permite un adecuado tiempo
de calentamiento. Igualmente, usted puede fijar
simultanémentenfoncéslesboutonsBACKet
ACCEPT pendant 3 secondes. Le symbole F ou C
clignote.
3. Appuyersurleboutonhaut(▲)oubas(▼)
pour basculer de F à C et vice-versa.
4. Appuyer sur le bouton ACCEPT une fois pour
accepter F ou C et sortir du réglage.
F. Démarrage rapide
Le thermostat est préprogrammé pour un usage
immédiat. Pour commencer le fonctionnement de
retour au point de consigne en mode 5/2, placer
le commutateur à la position Auto ; le thermostat
maintiendra le plancher à une température
modérée86°F/30°C,defaçonàcequeles
câbles soient mis sous tension le matin et le soir et
hors tension pendant la journée et la nuit. L’horaire
exactdefonctionnementestlesuivant:
Si le fonctionnement avec retour au point de
consigne n’est pas requis, placer le commutateur
à la position Manual. Le niveau de température
du plancher est préprogrammé à 86 °F/30 °C.
Il peut être ajusté à la hausse ou à la baisse en
appuyantsurleboutonhaut(▲)oubas(▼)et
en le maintenant enfoncé pendant 1 seconde
(l’affichage de température clignote) puis en
appuyantdenouveausurleboutonhaut(▲)ou
bas(▼)pouraugmenterouréduirelatempérature
d’un degré à la fois. L’afficheur cesse de clignoter
sileboutonhaut(▲)oubas(▼)n’estpasenfoncé
pendant 5 secondes, puis le nouveau réglage de
température entre en vigueur. Si le chauffage du
plancher n’est pas requis, placer le commutateur
à OFF. L’affichage continue d’indiquer l’heure et la
température du plancher.
G. Personnalisation de l’horaire de
chauffage de votre plancher
Les thermostats de la série GTS offrent deux modes
de programmation qui permettent d’adapter le
chauffage du plancher à vos besoins et d’accroître
au maximum les économies d’énergie. Le premier
estlemode5/2Day,quiregroupelesjoursdela
semaine – du lundi au vendredi – dans le bloc « 5
jours », et le samedi et le dimanche dans le bloc «
2jours».Lesecondestlemode7Day,quipermet
de programmer chaque journée sur une base
individuelle pour répondre à votre horaire personnel.
Chaque mode de programmation offre quatre
réglages heure/température uniques. Normalement,
vous allez choisir le mode de programmation qui
convientlemieuxàvotrehoraire.(Conseil:ilestplus
facile et plus rapide de modifier le programme 5/2
Dayqueleprogramme7Day,doncchoisissezle5/2
Dayenpremierlieus’ilvousconvient.)
Commementionnédansleparagraphe«Démarrage
rapide»ci-dessus,lesmodes5/2Dayet7Daysont
tous deux préprogrammés. Ces programmes peuvent
êtremodifiésfacilement,delafaçondécritedansles
différentes sections qui suivent.
Avant de modifier ces programmes, on doit
se rappeler qu’il faut un certain intervalle de
temps avant que les planchers se réchauffent
et se refroidissent et atteignent les températures
programmées. Vous devrez régler le niveau de
température des planchers environ une heure
for each degree that you want to increase/
decrease.DisplaystopsflashingwhenUP(s) or
DOWN(t) button is not pressed for 5 seconds,
and then the new temperature setting goes
into effect. If floor heating is not required at this
time, set the Mode switch to OFF. The display
will continue to show the time and the floor
temperature.
Automatic Program for Weekdays
Time Floor Temp
Wake 6:00am 86°F/30°C
Leave 8:00am 60°F/16°C
Return 5:00pm 86°F/30°C
Sleep 10:00pm 60°F/16°C
Automatic Program for Weekends
Time Floor Temp
Wake 6:00am 86°F/30°C
Leave 8:00am 86°F/30°C
Return 5:00pm 86°F/30°C
Sleep 10:00pm 60°F/16°C
G. Personalizing Your Floor Comfort
Schedule
The GTS series thermostats offer two programming
modes to personalize your floor comfort and
maximize energy savings. The first program mode
isthe5/2Daymode,whichgroupsMonday
– Friday as the “5” group and Saturday and
Sunday as the “2” group. The second program
modeisthe7Daymode,whichallowsyouto
program each day individually to suit your specific
schedule. Each program mode allows four unique
time/temperature settings (“events”). Usually,
you would select the program mode that best
suitsyourschedule.(Hint:Itiseasierandquicker
tomodifythe5/2Dayprogramthanthe7Day
program,sochoosethe5/2Dayifitbettersuits
your schedule.)
Boththe5/2Dayand7Daymodesarepre-
programmed, as noted in “Quick Start” above.
These programs are easily modified, as explained
in the appropriate sections below.
Prior to modifying these programs, you should
consider that floors take time to heat up and cool
downtotheirsettemperatures.Keepinmindthat
you may want to set the Floor Temp about one
hour before you want the floor to be warm, this
allows adequate heat up time. Conversely, you
can set the Floor Temp to decrease about one
hour before you want the floor to reach its cool
down temperature.
Most floors feel comfortable between
80°F (27°C) and 86°F (30°C). For a variety of
reasons, in certain installations the comfortable
temperature may be above or below this
range; this is normal. The maximum setting on
the thermostat is 104°F (40°C) In most installations
it is unlikely that the floor will ever reach this
temperature; this, too, is normal.
Programme automatique du lundi au
vendredi
Heure
Niveau de
température
du plancher
Réveil 6 h 00 86°F/30°C
Départ 8 h 00 60°F/16°C
Retour 17 h 00 86°F/30°C
Coucher 22 h 00 60°F/16°C
Programme automatique les samedi et
dimanche
Heure
Niveau de
température
du plancher
Réveil 6 h 00 86°F/30°C
Départ 8 h 00 86°F/30°C
Retour 17 h 00 86°F/30°C
Coucher 22 h 00 60°F/16°C
la temperatura del piso para que descienda más
o menos una hora antes del momento en que
desea que el piso alcance su temperatura fría.
La mayoría de pisos se sienten cómodos entre
80°F (27°C) y 86°F (30°C). Por una variedad de
razones, en ciertas instalaciones la temperatura
confortable puede estar por encima o debajo
de este rango; esto es normal. El valor máximo
del termostato es 104ºF (40ºC) y en la mayoría
de instalaciones es improbable que el piso en
algún momento llegue a esta temperatura; esto
también es normal.
avant le moment où vous voulez qu’ils soient à la
bonne température, ce qui laisse suffisamment de
tempspourqu’ilsseréchauffent.Demême,vous
pouvez ajuster le niveau de température pour que
celle-ci commence à baisser environ une heure
avant le moment où vous voulez que le plancher
atteigne sa température après refroidissement.
La zone de confort pour la majorité des planchers
se situe entre 80°F (27°C) et 86°F (30°C). Toutefois,
avec certaines installations, la zone de confort peut
se situer en dehors de cette plage de température,
pour une foule de raisons. C’est tout à fait normal.
Le réglage maximum du thermostat est de 104 °F
(40°C).Danslaplupartdesinstallationsilest
peu probable que le plancher atteindra cette
température. Cela aussi est tout à fait normal.
H. Modifying/Viewing the 5/2 Day
Mode
Toaccessthe5/2Dayprogram,thethermostat
mustbeinthe5/2Dayprogrammode.The
programmode(either5/2Dayor7Day)isshown
on the display when the Mode switch is in the
Autoposition.Ifthe5/2Daymodeisnotshown
onthedisplay(7Dayshown),holdtheBACKand
ACCEPT buttons for 3 seconds, and use the UP
(s)buttontochangetothe5/2Daymode,then
ACCEPT to activate this mode. The program can
thenbechangedasfollow:
1. Toenterthe5/2Dayprogram,pressandhold
the ACCEPT button for 3 seconds. The common
Wake settings for the Weekdays are displayed.
. ‘Mo Tu We Th Fr’ flashes on the display and
continues to flash throughout the weekday
programming sequence.
2. To simply view the program settings, just press
the ACCEPT button to toggle through the
Wake, Leave, Return and Sleep screens for the
weekdays and weekend. The thermostat returns
to normal operation after the “Weekend -
Sleep” setting has been viewed. The thermostat
will also return to normal operation if no button
input is received for 90 seconds.
3. To begin programming, press the UP (s) or
DOWN(t) button once, the ‘AM’ icon flashes,
press the UP (s)orDOWN(t) button to toggle
between AM or PM. Press the ACCEPT button to
confirm acceptance of the AM/PM setting.
4. The‘Hour’digitsflash.PresstheUP(s)orDOWN
(t)buttontochangetheWakeHour.Pressthe
ACCEPTbuttononcetoaccepttheWakeHour
setting.
5. The ‘Minute’ digits flash. Press the UP (s) or
DOWN(t) button to set the Wake Minute. Press
the ACCEPT button once to accept the Wake
Minute setting.
6. The ‘Floor Temp’ digits flash. Press the UP (s) or
DOWN(t) button to set the Floor Temp. Press
the ACCEPT button once to accept the Floor
Temp setting.
7. The program will then advance to the Leave
settings. The steps for programming the Leave,
Return and Sleep settings are the same as for
the Wake settings. Repeat steps 3 - 6 for each.
8. The program will then advance to the Wake
settingfortheWeekendDays(‘SaSu’flushon
H. Modification/affichage du mode 5/2
Day
Pourdonneraccèsauprogramme5/2Day,le
thermostatdoitsetrouverenmode5/2Day.Le
modedeprogrammation(soit5/2Daysoit7Day)
apparaît sur l’afficheur lorsque le commutateur
de mode est à la position Auto. Si le mode 5/2
Dayn’estpasindiquésurl’afficheur(7Dayest
affiché), maintenir enfoncés pendant 3 secondes
lesboutonsBACKetACCEPTetappuyersur
le bouton haut (s) pour passer au mode 5/2
Day,puissurACCEPTpouractivercemode.Le
programmepeutalorsêtremodifiédelafaçon
suivante:
1. Pourentrerdansleprogramme5/2Day,
appuyer sur le bouton ACCEPT pendant 3
secondes. Les réglages habituels de Wake
(Réveil) pour la semaine s’affichent. Les
éléments « Mo Tu We Th Fr » clignotent et
le feront pendant toute la séquence de
programmation des jours de semaine.
2. Pour simplement consulter les réglages du
programme, appuyer sur le bouton ACCEPT
pour parcourir les écrans Wake, Leave,
Return et Sleep pour la semaine et les samedi
et dimanche. Le thermostat reprend son
fonctionnement normal après l’affichage
du réglage « Weekend – Sleep ». Il reprend
également son fonctionnement normal si
aucun bouton n’est enfoncé pendant une
période de 90 secondes.
3. Pour commencer la programmation, appuyer
une fois sur le bouton haut (s) ou bas (t).
L’icône « AM » se met à clignoter. Appuyer sur
le bouton haut (s) ou bas (t) de nouveau
pour alterner entre AM et PM. Appuyer une fois
sur le bouton ACCEPT pour confirmer le réglage
AM/PM.
4. Les chiffres indiquant l’heure clignotent.
Appuyer sur le bouton haut (s) ou bas (t) pour
modifier l’heure de réveil. Appuyer une fois sur
le bouton ACCEPT pour confirmer le réglage de
l’heure.
5. Les chiffres indiquant les minutes clignotent.
Appuyer sur le bouton haut (s) ou bas (t)
jusqu’à la valeur désirée. Appuyer une fois sur le
bouton ACCEPT pour confirmer le réglage des
minutes.
6. Les chiffres indiquant la température du
plancher clignotent. Appuyer sur le bouton
haut (s) ou bas (t) pour atteindre la
H. Modificación/Visualización del
modo 5/2 Day
Paraaccederalprograma5/2Day,eltermostato
debeestarenelmododeprograma5/2Day.
Elmododeprograma(sea5/2Dayo7Day)
se muestra en la pantalla cuando el switch
de modo está en posición Auto. Si el modo
5/2Daynosemuestraeneldisplay(7Daysí),
mantengaapretadoslosbotonesBACKyACCEPT
durante3segundos,yuseelbotónARRIBA(▲)
paracambiaralmodo5/2Day,luegoacepte
(ACCEPT) para activar este modo. El programa
puedeentoncessercambiadocomosigue:
1. Paraingresaralprograma5/2Day,presione
el botón ACCEPT por 3 segundos. Los ajustes
comunes de levantarse y días de semana
aparecerán. ‘Mo Tu We Th Fr’ destella en el
display y continua destellando a través de
la secuencia de programación de día de
semana.
2. Para simplemente ver el ajuste de programa,
sólo presione el botón ACCEPT para cambiar
entre las pantallas Wake, Leave, Return y
Sleep para los días de semana y fines de
semana. El termostato regresa a su operación
normal luego de que se ha visualizado el
ajuste “Weekend - Sleep” (fin de semana -
dormir). El termostato también regresará al
funcionamiento normal si no se recibe ingreso
del botón por 90 segundos.
3. Para empezar a programar, presione el botón
ARRIBA(▲)oABAJO(▼)unavez,elicono
‘AM’destella,presioneelbotónARRIBAo
ABAJOparacambiarentreAMoPM.Presione
el botón ACCEPT para confirmar el valor AM/
PM.
4. Eldígitode“Hour”(hora)empiezaadestellar.
PresioneelbotónARRIBA(▲)oABAJOpara
fijar la hora de levantarse. Presione el botón
ACCEPT una vez, para aceptar la hora fijada
de levantarse.
5. El dígito de “Minute” (miniuto) empieza a
destellar.PresioneelbotónARRIBA(▲)o
ABAJO(▼)parafijarelminutoparalevantarse.
Presione el botón ACCEPT una vez, para
aceptar el minuto fijado para levantarse.
6. El dígito de “Floor Temp” (temperatura del piso)
empiezaadestellar.PresioneelbotónARRIBA
(▲)oABAJO(▼)parafijarlatemperaturadel
3. To begin
Commencer
Empezar
4. Hour
Heure
Hora
6. Floor Temp
Température du Plancher
Temperatura del Piso
3. To begin
Commencer
Empezar
4. Hour
Heure
Hora
6. Floor Temp
Température du Plancher
Temperatura del Piso
piso. Presione el botón ACCEPT una vez, para
aceptar la temperatura fijada.
7. El programa entonces avanzará a los ajustes
de Leave (irse). Los pasos para programar los
ajustes de Leave, Return y Sleep (irse, regresar
y dormir) son los mismos que para levantarse
(Wake). Repita los pasos de 3 a 6 para cada
uno.
8. El programa entonces avanzará al ajuste de
Wake (levantarse) para los fines de semana
(‘Sa Su’ surge en el display). La programación
del valor para el fin de semana de levantarse,
irse y dormir sigue los mismos patrones descritos
en los pasos de 3 a 6 arriba.
9. Al terminar los ajustes de “Weekend - Sleep”
(fin de semana - dormir), el termostato
automáticamente graba los valores ingresados,
y empieza a funcionar a la hora programada y
con los ajustes de temperatura.
Durantecualquieradelospasosanteriores,sino
se recibe ingreso de botón por 90 segundos, o
el switch de modo se mueve a otra posición, el
programasaldrádelmododeajuste5/2Day,
guardando cualquier cambio que se haya
aceptado.
J. Modificación/Visualización del
modo 7 Day
Sielmodo7Daynosemuestraeneldisplay
(aparece5/2Dayensulugar),mantenga
apretadoslosbotonesBACKyACCEPTpor
3segundos,yuseelbotónARRIBA(▲)para
cambiaralmodo7Day,luegoacepte(ACCEPT)
para activar este modo. El programa puede
entonces ser modificado o visualizado como
sigue:
1. Paraingresaralmodo7Day,presioneelbotón
ACCEPT por 3 segundos. Se muestra el ajuste
de “levantarse” (Wake), ‘Mo’ destella en el
display y continua destellando a lo largo de la
secuencia ‘Mo’.
2. Para simplemente ver el ajuste de programa,
sólo presione el botón ACCEPT para cambiar
entre las pantallas Wake, Leave, Return y
Sleep para cada día. El termostato regresa
a su operación normal luego de que se ha
visualizado los ajustes “Su - Sleep” (domingo -
dormir). El termostato regresará a la operación
normal si no se recibe ingreso del botón por 90
segundos.
3. Para empezar a programar, presione el botón
ARRIBA(▲)oABAJO(▼)unavez,elicono
‘AM’destella,presioneelbotónARRIBA(▲)
yABAJO(▼)paracambiarentreAMoPM.
Presione el botón ACCEPT para confirmar el
valor AM/PM .
4. Eldígitode“Hour”(hora)empiezaadestellar.
PresioneelbotónARRIBA(▲)oABAJO(▼)
para fijar la hora de levantarse. Presione el
botón ACCEPT una vez, para aceptar la hora
fijada de levantarse.
5. El dígito de “Minute” (miniuto) empieza a
destellar.PresioneelbotónARRIBA(▲)o
ABAJO(▼)parafijarelminutoparalevantarse.
Presione el botón ACCEPT una vez, para
aceptar el minuto fijado para levantarse.
6. El dígito de “Floor Temp” (temperatura del piso)
empiezaadestellar.PresioneelbotónARRIBA
(▲)oABAJO(▼)parafijarlatemperaturadel
piso. Presione el botón ACCEPT una vez, para
aceptar la temperatura fijada.
7. El programa entonces avanzará a los ajustes
7. Leave
Irse
Départ
9. Completion
Achèvement
Terminación
GFCI Test
Test GFCI
Prueba GFCI
the display). Programming for the Weekend
value of the Wake, Leave and Sleep follow
the same patterns as described in steps 3 - 6
above.
9. At the completion of the ‘Week – Sleep’
settings, the thermostat automatically saves the
entered values, and begins operating to the
programmed time and temperature settings.
Duringanytheabovesteps,ifnobuttoninput
is received for 90 seconds or the Mode switch
is moved to another position, the program will
exitthe5/2Daysettingmode,savinganyofthe
changes that have been accepted.
J. Modifying/Viewing the 7 Day Mode
If the 7 day mode is not shown on the display
(rather,5/2Dayappears),holdtheBACKand
ACCEPT buttons for 3 seconds and use the UP
(s)buttontochangetothe7Daymode,press
ACCEPT to activate this mode. The program can
then be modified or viewed as follows;
1. Toenterthe7Daymode,pressandholdthe
ACCEPT button for 3 seconds. The Wake setting
for Monday is displayed, ‘Mo’ flashes on the
display and continues to flash throughout the
‘Mo’ sequence.
2. To simply view the program settings, just press
the ACCEPT button to toggle through the
Wake, Leave, Return and Sleep screens for
each day. The thermostat returns to normal
operation after the ‘Su - Sleep’ settings have
been viewed. The thermostat will return to
normal operation if no button input is received
for 90 seconds.
3. To begin programming, press the UP (s) or
DOWN(t) button once, the ‘AM’ icon flashes,
press the UP (s)andDOWN(t) button to
toggle between AM or PM. Press the ACCEPT
button to confirm acceptance of the AM/PM
setting.
4. The‘Hour’digitsflash.PresstheUP(s)orDOWN
(t)buttontosettheWakeHour.Pressthe
ACCEPTbuttononcetoaccepttheWakeHour
setting.
5. The ‘Minute’ digits flash. Press the UP (s) or
DOWN(t) button to set the Wake Minute. Press
the ACCEPT button once to accept the Wake
Minute.
6. The ‘Floor Temp’ digits flash. Press the UP (s) or
DOWN(t) button to set the Floor Temp. Press
the ACCEPT button once to accept the Floor
Temp setting.
7. The program will then advance to the Leave
settings. The steps for programming the Leave,
Return and Sleep settings are the same as for
the Wake settings. Repeat steps 3 – 6 above.
8. The program will then advance to ‘Tu’ and
cycle through the Wake, Leave, Return and
Sleep settings, continuing through the week
sequentially until ‘Su’ settings are completed.
Duringtheabovesteps,ifnobuttoninputis
received for 90 seconds or the Mode switch is
moved to another position, the program will
exitthe7Daysettingmode,savinganyofthe
changes that have been accepted.
9. At the completion of the ‘Su – sleep’ settings,
the thermostat automatically saves the
entered values, and begins operating to the
programmed time and temperature settings.
Duringprogrammingorviewing,usetheBACK
button to return to the previous program step.
température voulue. Appuyer une fois sur le
bouton ACCEPT pour confirmer le réglage de la
température.
7. Le programme passe ensuite aux réglages
Leave(Départ).Lesétapespourla
programmation des réglages pour Leave,
ReturnandSleep(Départ,RetouretCoucher)
sont les mêmes que celles suivies pour Wake
(Réveil). Répéter les étapes 3 à 6 décrites
ci-dessus.
8. Le programme se poursuit avec le réglage de
l’heure de réveil pour samedi et dimanche
(« Sa Su » clignote à l’écran). La
programmation des valeurs associées aux
samedi et dimanche pour le réveil, le départ et
lecouchersefaitaussidelafaçondécriteaux
étapes 3 à 6 ci-dessus.
9. À la fin du réglage « Week – Sleep », le
thermostat enregistre automatiquement les
valeurs entrées et commence à fonctionner
selon les valeurs d’heure et de température
programmées.
Au cours des étapes précédentes, si aucun
bouton n’est enfoncé pendant une période de
90 secondes ou si le commutateur de mode
est déplacé, le programme quitte le mode de
réglage5/2Dayetenregistreleschangements
qui ont été confirmés.
J. Modification/affichage du mode
7 Day
Sil’indicationdumode7Dayn’apparaîtpas
surl’affichage(maisque5/2Dayestaffiché),
maintenir enfoncés pendant 3 secondes les
boutonsBACKetACCEPTetappuyersurle
bouton haut (s)pourpasseraumode7Day,puis
appuyer sur ACCEPT pour activer ce mode. Le
programme peut alors être modifié ou affiché de
lafaçonsuivante:
1. Pourentrerdansleprogramme7Day,appuyer
sur le bouton ACCEPT pendant 3 secondes.
Le réglage de réveil (Wake) pour le lundi est
affiché. L’inscription « Mo » commence à
clignoter et le fait pendant toute la séquence
de programmation du lundi.
2. Pour simplement consulter les réglages du
programme, appuyer sur le bouton ACCEPT
pour parcourir les écrans Wake, Leave, Return
et Sleep pour chaque jour. Le thermostat
reprend son fonctionnement normal après
l’affichage du réglage « Su – Sleep ». Il reprend
également son fonctionnement normal si
aucun bouton n’est enfoncé pendant une
période de 90 secondes.
3. Pour commencer la programmation, appuyer
unefoissurleboutonhaut(▲)oubas(▼).
L’icône « AM » se met à clignoter. Appuyer sur
leboutonhaut(▲)oubas(▼)denouveau
pour alterner entre AM et PM. Appuyer une fois
sur le bouton ACCEPT pour confirmer le réglage
AM/PM.
4. Les chiffres indiquant l’heure clignotent.
Appuyersurleboutonhaut(▲)oubas(▼)
pour modifier l’heure de réveil. Appuyer une
fois sur le bouton ACCEPT pour confirmer le
réglage de l’heure.
5. Les chiffres indiquant les minutes clignotent.
Appuyersurleboutonhaut(▲)oubas(▼)
jusqu’à la valeur désirée. Appuyer une fois sur le
bouton ACCEPT pour confirmer le réglage des
minutes.
6. Les chiffres indiquant la température du
plancher clignotent. Appuyer sur le bouton
The program will automatically exit and return to
normaloperationiftheBACKbuttonispressedat
the Wake screen. Any program settings on that
day, or sequence of days, will be lost.
Sensor Icon
Icône Sensor
Ícono del Sensor
GFCI
Changing the Door
Remplacement la Porte
Cambio de la Puerta
K. Temporary Adjustment of Floor
Temp
When the thermostat is operating in the Auto
mode(eitherthe5/2Dayor7 Day),the
floor temperature setting can be temporarily
changed. Press and hold the UP (s) or DOWN
(t) button for 1 second (temperature display will
flash) and then repressing the UP (s) or DOWN
(t) button for each degree that you want to
increase/decrease.Displaystopsflashingwhen
UP (s) or DOWN (t) button is not pressed for 5
seconds, and then the new temperature setting
goes into effect. The Floor Temp stays at the
adjusted temperature until the next program
period begins (Wake, Return, Leave or Sleep), or
the slide switch is set to another position.
L. Ground Fault Interrupter (GFCI)
The thermostat has an integral Ground Fault
Circuit Interrupter (GFCI) with End of Life (EOL)
feature to isolate faults on the heating cable
load and to detect improper operation of the
GFCI circuitry. Test the GFCI circuitry monthly
usingthefollowingprocedure:
PresstheTESTbuttononcetosimulateafault:
1) If the red GFCI light illuminates and the “GFI”
symbol flashes on the display, the circuitry is
working as expected and has activated the
GFCI protection and disabled the thermostat.
Press the RESET button to restore the
thermostat to normal operation.
2) If the red GFCI light flashes and the display
is blank, the GFCI circuitry is not functioning
properly and, hence, has reached EOL and
must be replaced with a new thermostat.
If the GFCI trips and can’t be reset, turn the
Mode switch to the OFF position; there is a
possiblefaultintheheatingcable.Havea
qualified electrical technician check the system.
Under NO circumstances should the thermostat
be bypassed when a fault condition exists.
M. Power Outage Recovery
Power interruptions to the thermostat will not
affecttheprogramsettings.However,apower
interruption of greater than approximately 10
minutes will require that the clock be reset (see
haut(▲)oubas(▼)pouratteindreleniveau
voulu. Appuyer une fois sur le bouton ACCEPT
pour confirmer le réglage.
7. Le programme passe ensuite aux réglages
associés au départ. Les étapes pour la
programmation des heures de départ, de
retour et de coucher sont les mêmes que celles
suivies pour le réveil. Répéter les étapes 3 à 6
décrites ci-dessus.
8. Le programme passe ensuite au mardi (« Tu »)
et refait le cycle des réglages réveil, départ,
retour et coucher, et ainsi pour tous les jours
de la semaine, jusqu’à ce que les réglages du
dimanche (« Su ») aient été faits.
Au cours des étapes précédentes, si aucun
bouton n’est enfoncé pendant une période de
90 secondes ou si le commutateur de mode
est déplacé, le programme quitte le mode de
réglage7Dayetenregistreleschangementsqui
ont été confirmés.
9. À la fin du réglage « Su – Sleep », le thermostat
enregistre automatiquement les valeurs entrées
et commence à fonctionner selon les valeurs
d’heure et de température programmées.
Pendant la programmation ou l’affichage,
utiliserleboutonBACKpourreveniràl’étape
de programmation précédente. Le programme
se termine automatiquement et le thermostat
revient donc en mode de fonctionnement si le
boutonBACKestenfoncéàl’écranWake.Tous
les réglages pour le jour ou la séquence de jours
visée sont perdus.
K. Réglage temporaire de la
température du plancher
Lorsque le thermostat fonctionne en mode
Auto(option5/2Dayou7Day),leréglagede
la température du plancher peut être modifié
temporairement. Appuyer sur le bouton haut
(▲)oubas(▼)pendant1seconde(l’affichage
de température clignote) puis appuyez de
nouveausurleboutonhaut(▲)oubas(▼)
pour augmenter ou réduire la température d’un
degré à la fois. L’afficheur cesse de clignoter si le
boutonhaut(▲)oubas(▼)n’estpasenfoncé
pendant 5 secondes, puis le nouveau réglage de
température entre en vigueur. La température
du plancher demeure au niveau fixé jusqu’au
début de la période programmée suivante (réveil,
départ, retour ou coucher), ou jusqu’à ce que le
commutateur soit déplacé.
L. Disjoncteur de fuite à la terre (GFCI)
Le régulateur de chaleur comprend un disjoncteur
de fuite à la terre (GFCI) intégral avec une option
de fin de vie (EOL) pour isoler les problèmes de
tension du câble chauffant et détecter le mauvais
fonctionnement de la circuiterie du GFCI. Testez
la circuiterie du GFCI chaque mois en utilisant la
procéduresuivante:
Appuyez sur le bouton TEST une fois pour simuler
unproblème:
1) Si le voyant rouge GFCI s’allume et le symbole
« GFI » clignote sur l’afficheur, la circuiterie
fonctionnecorrectementetlaprotectionDFT
s’est activée et a éteint le thermostat. Appuyez
sur le bouton RESET pour réenclencher les
fonctions normales du thermostat.
2) Si le voyant rouge GFCI clignote et l’afficheur
est vide, la circuiterie du GFCI ne fonctionne
pas correctement, a atteint sa fin de vie et doit
être remplacée, tout comme le thermostat.
Si le GFCI se déclenche et ne peut être
redémarré, placez l’interrupteur sur OFF; il y a
peut-être un problème avec le câble chauffant.
Demandezàunélectricienqualifiédevérifierle
système.
Il ne faut en AUCUNE circonstance contourner le
thermostat si un problème se présente.
M. Reprise après une panne de
courant
Les interruptions de courant n’auront pas d’effet
sur les réglages du thermostat. Toutefois, après
une interruption de courant de plus d’une dizaine
de minutes, l’horloge devra être remise à l’heure
(voir l’étape Réglage de l’heure et du jour plus
de Leave (irse). Los pasos para programar los
ajustes de Leave, Return y Sleep (irse, regresar
y dormir) son los mismos que para levantarse
(Wake). Repita los pasos del 3 al 6 arriba
indicados.
8. El programa entonces avanzará a “Tu” (martes)
y hará el ciclo a través de los ajustes de
Wake, Leave, Return y Sleep, continuando a
lo largo de la semana en forma secuencial
hasta que se complete los ajustes de “Su”
(domingo).Durantelospasosanteriores,sino
se recibe ingreso de botón por 90 segundos, o
el switch de modo se mueve a otra posición,
elprogramasaldrádelmododeajuste7Day,
guardando cualquier cambio que se haya
‘ACEPTADO’.
9. Alterminarlosajustesde‘Su–Dormir’,el
termostato automáticamente graba los valores
ingresados, y empieza a operar a la hora
programada y con los ajustes de temperatura.
Durantelaprogramaciónovisualización,use
elbotónBACKpararegresaralpasopreviodel
programa. El programa saldrá automáticamente
y regresará a la operación normal si se presiona el
botónBACKenlapantalladeWake(levantarse).
Cualquier ajuste de programa en ese día, o
secuencia de días, se perderá.
K. Ajuste temporal de la temperatura
del piso
Cuando el termostato está operando en el modo
auto,(yaseaen5/2Dayo7Day),elajuste
de la temperatura del piso puede cambiarse
temporalmente. Mantenga presionado el botón
ARRIBA(▲)oABAJO(▼)por1segundo(la
temperatura en la pantalla parpadeará) luego
sevuelveaoprimirelbotónARRIBA(▲)oABAJO
(▼)paracadagradoquedeseaaumentar
o disminuir. Los datos en la pantalla dejan de
parpadearcuandoelbotónARRIBA(▲)oABAJO
(▼)sedejadeoprimirdurante5segundos,
luego el nuevo ajuste de temperatura empieza
a funcionar. La temperatura del piso permanece
en la temperatura ajustada hasta que empiece
el siguiente periodo de programa (Wake, Return,
Leave o Sleep), o el interruptor deslizante sea
colocado en otra posición.
L. Interruptor de falla de tierra (GFCI)
El termostato tiene un Interruptor de circuito por
pérdida de la conexión a tierra (GFCI, Ground
Fault Circuit Interrupter) integrado con la función
Fin del ciclo de vida (EOL, End of Life) para aislar
las fallas en la carga del cable de calefacción y
para detectar un mal funcionamiento del circuito
GFCI. Pruebe el circuito GFCI en forma mensual
conelsiguienteprocedimiento:
Pulse el botón TEST (prueba) una vez para simular
unafalla:
1) Si la luz roja del GFCI se ilumina y el símbolo
“GFI” parpadea en la pantalla, el circuito está
funcionando como se espera y ha activado
la protección del GFCI y desactivado el
termostato. Pulse el botón RESET (reiniciar) para
que el termostato vuelva a su funcionamiento
normal.
2) Si la luz roja del GFCI parpadea y la pantalla
está en blanco, el circuito del GFCI no está
funcionando correctamente y, por lo tanto, ha
alcanzado el EOL y se debe reemplazar por un
termostato nuevo.
Si el GFCI se acciona y no se puede reiniciar,
gire el interruptor Mode (modo) a la posición OFF
(apagado). Es posible que haya una falla en el
cabledelacalefacción.Debesolicitaraun
técnico electricista calificado que verifique el
sistema.
NUNCA se debe pasar por alto el termostato si se
produce una falla.
M. Recuperación de apagones
Las interrupciones de energía al termostato no
afectarán los ajustes del programa. Sin embargo,
una interrupción de energía de más de 10 minutos
requerirá que el reloj sea reiniciado (ver “Fijando
al hora y el día”, más arriba). Por supuesto, para
“SettingtheTimeandDay”above).Ofcourse,
for extended power interruptions, the display will
remain blank.
N. Sensor Icon
If the thermostat detects a fault with the Floor
Sensor,theSensoriconwillflashontheLCD
O. Changing the Door
The GTS series thermostats come with 2 doors,
allowing you customize the look of your
thermostat to best match the room decor. The
doors remove easily. With the door halfway open,
gently pull down at the bottom hinge point and
twist the door away from the thermostat. Simply
reverse the process to install the new door.
P. Re-set to factory default values for
5/2 Day & 7 Day programs
SlideswitchtoOFFmode,pressandholdBACK
andDOWN(t)and ACCEPT buttons for 3
seconds. The time schedules will be set to default
values.
haut). Évidemment, pendant une panne de
longue durée, l’affichage sera éteint.
N. Icône Sensor (Capteur)
Si le thermostat détecte un défaut en provenance
du capteur placé dans le plancher, l’icône Sensor
commencera à clignoter sur l’affichage.
O. Remplacement de la porte
Les thermostats GTS sont fournis avec deux portes,
ce qui vous permet de choisir celle qui convient le
mieux au décor environnant. Les portes s’enlèvent
facilement. La porte étant à moitié ouverte,
tirer délicatement la porte vers le bas au niveau
de sa charnière inférieure et la faire pivoter en
l’éloignant du thermostat. Procéder à l’inverse
pour mettre en place l’autre porte.
P. Réinitialisation des valeurs de
réglage par défaut des programmes
5/2 Day et 7 Day
Placer le commutateur en position OFF, puis
appuyersimultanémentsurlesboutonsBACK,BAS
(t) et ACCEPT et les maintenir enfoncés pendant
3 secondes. Les horaires seront fixés à des valeurs
prédéterminées.
interrupciones de energía más extensas, el display
permanecerá en blanco.
N. Ícono del sensor
Si el termostato detecta una falla con el sensor
del piso, el icono Sensor destellará en el display
LCD.Laenergíaalcabledecalentamientose
desactivará.
O. Cambio de puerta
Los termostatos de serie GTS vienen con dos
puertas, permitiéndole personalizar el aspecto
de su termostato para que coincida con la
decoración del cuarto. Las puertas se sacan
fácilmente. Con la puerta a medio abrir, tírelas
hacia abajo suavemente en el punto inferior y
gire la puerta lejos del termostato. Invierta este
proceso para instalar la nueva puerta.
P. Reinicio a valores predeterminados
de fábrica para programas de 5/2 Day
y 7 Day
DesliceelswitchalmodoOFF,presioney
mantengapresionadolosbotonesBACK,DOWN
(▼)yACCEPTportressegundos.Loshorariosse
fijarán a valores predeterminados.
Problem / Problème /
Problema Possible Cause / Cause possible / Causa posible Suggested Correction / Correction conseillée / Corrección sugerida
Er 02 on display Program cannot run with time setting proposed due to conflict of time (e.g.
Leave time occurs after Return time) Adjust program time to eliminate conflict
Er 02 s’affiche à l’écran.
Le programme ne peut pas fonctionner avec le réglage de l’heure proposé
en raison d’un conflit d’horaire (par exemple, l’heure de départ est ultérieure
à l’heure de retour).
Ajuster les réglages de l’heure pour éliminer le conflit.
Er 02 en display El programa no puede funcionar con el ajuste propuesto de hora debido a un
conflicto de tiempos (p. ej. la hora de irse ocurre luego de la hora de regreso) Ajuste la hora del programa para eliminar el conflicto
DisplayisBlank No power to the thermostat Restore power supply
L’écran ne s’allume pas. Le thermostat n’est pas alimenté. Mettre en marche l’alimentation.
El display está en blanco No hay energía en el termostato Restaure la fuente de energía
GFCI test button won’t
cause thermostat to trip Thermostatisin‘Standby’mode(HeatingSymbolFlashingSlowly) Wait for 3 minutes, until heating icon stops flashing and is on continuously
Le bouton d’essai GFCI
n’ouvre pas le circuit du
thermostat.
Le thermostat est en mode d’attente (le symbole de chauffage clignote
lentement).
Attendre3minutes,jusqu’àcequel’icônedechauffages’arrêtedeclignoterets’allumedefaçon
continue
El botón de GFCI no
hace que se active el
termostato
Eltermostatoestáenmodo“StandBy”(espera,conelsímbolode
calentamiento destellando lentamente) Espere 3 minutos, hasta que el icono de calentamiento deje de destellar y se encienda continuamente
GFIflashingonLCDdisplay Ground Fault detected by thermostat Press Reset button on thermostat, if fault does not clear, switch to Off mode, call service technician or
contactEasyHeatCustomerServiceCenter
L’inscription ´ GFI ´ clignote
sur l’afficheur. Fuite àla terre détectée par le thermostat. Appuyer sur le bouton RESET du thermostat, si la fuite à la terre ne disparaît pas, mettre le thermostat en
modeOFF,etcontacteruntechnicienoulecentreduserviceàlaclientèledeEasyHeat
GFI destellando en display
LCD Falla de tierra detectada por el termostato Presione el botón Reset en el termostato, si la falla no se libera, conmute al modo Off, llame al servicio
técnicoocontáctenos(EasyHeatCustomerServiceCenter)
Cold/HotFloor Floor Temp Set too low/high
Clock not set properly
Increase/decrease Floor Temp Setting
CheckTimeandDaysettings,watchforam/pm
Le plancher est froid/
chaud
Le réglage de la température du plancher est trop bas/élevé.
L’horloge n’est pas réglée correctement.
Augmenter/diminuer le niveau de température du plancher.
Vérifier les réglages de l’heure et du jour, surveiller l’affichage de AM/PM.
Piso frío/caliente La temperature del piso se ajustó muy baja o alta
Reloj mal ajustado
Aumente o disminuya el valor ajustado de temp. del piso
Revise los ajustes de día y hora, fíjese en el AM/PM
Floor Temp won’t reach
set level
Program Set Time may be off
Heatuptimemaybelongerthanonehour
Cables may not be able to reach set level due to room heat loss
Cable Problem
Check program settings, watch for am/pm
Set cables to come on earlier than current program
Reduce source of heat loss, such as open windows, insulate floor directly under cables
Cables must be checked
La température du
plancher n’atteint pas le
niveau fixé
La programmation de l’heure peut être hors fonction.
La période de réchauffement peut dépasser une heure.
Les câbles ne peuvent pas atteindre la température voulue en raison d’une
perte de chaleur dans la pièce.
Problème de câbles.
Vérifier les réglages, surveiller l’apparition de AM/PM.
Devancerledébutprogramméderéchauffementdescâbles.
Réduire les sources de perte de chaleur, par exemple en fermant des fenêtres ouvertes ou en isolant le
plancher directement sous les câbles.
Faire vérifier les câbles.
La temperatura del piso
no llega al nivel fijado
La hora fijada de programa puede estar apagada
El tiempo de calentamiento puede ser mayor que una hora
Los cables probablemente no pueden alcanzar el nivel fijado debido a
pérdidas de calor en el cuarto.
Problema con el cable
Revise los ajustes de programa, fíjese en el AM/PM
Fije los cables para encenderse antes del programa actual
Reduzca las pérdidas de calor, como ventanas abiertas, aisle el piso directamente bajo los cables
Se debe revisar los cables
FloorHeatingdoesn’t
turn on
Thermostat in Off mode
Power supply problem
Problemwithsensorwire,‘Sensor’flashingonLCDdisplay
Cable problem
Switch to Manual or Auto mode
Check breaker panel and wiring
Sensor and/or connections to thermostat must be checked
Cables must be checked
Le chauffage du plancher
ne démarre pas
Le thermostat est hors fonction (mode Off).
Problème d’alimentation.
Problème avec le capteur, l’inscription « Sensor » clignote sur l’afficheur.
Problème de câbles.
Placer le commutateur à Manual ou Auto.
Vérifier le tableau des disjoncteurs et le câblage.
Vérifier le capteur et (ou) les connexions du thermostat.
Faire vérifier les câbles.
El calentamiento de piso
no enciende
El termostato está en modo Off
Problema con la fuente de energía
Problemaconelcabledelsensor,“Sensor”destellandoeneldisplayLCD
Problema con el cable
Conmute a modo Manual o Auto
Revise el panel del interruptor y el cableado
Se debe revisar el sensor o las conexiones al termostato
Se debe revisar los cables
LIMITED WARRANTY AND LIABILITY
The manufacturer warrants that if there are any defects in material or workmanship in this thermostat during the first eighteen (18) months after the date of its purchase, the thermostat will be
replaced with an equivalent model, not including any labor or other installation costs.
Our obligation to replace the thermostat as described above is conditioned upon (a) the installation of the thermostat conforming to the specifications set forth in the installation instructions
and (b) the thermostat not having been damaged by mechanical or electrical activities unrelated to the operation of the mat or cable.
A thermostat replacement as described above shall be your sole and exclusive remedy for a breach of this warranty. This limited warranty does not cover any service costs relating to repair or
replacement of any thermostat.
We shall not be liable for any incidental, special or consequential damages as a result of any breach of this warranty or otherwise, whether or not caused by negligence. Some states do not
allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.
The warranty above is exclusive and makes no other warranties with respect to description or quality of the thermostat. No affirmation of fact or promise made by us, by words or action, shall
constitute a warranty. If any model or sample was shown to you, the model or sample was used merely to illustrate the general type and quality of the goods and not to represent that the goods
would necessarily be of that type or nature. No agent, employee or representative of ours has authority to bind us to any affirmation, representation or warranty concerning the goods sold unless
such affirmation, representation or warranty is specifically incorporated by written agreement.
ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR PARTICULAR PURPOSE THAT MAY ARISE IN CONNECTION WITH THE SALE OF THIS PRODUCT SHALL BE LIMITED IN DURATION TO EIGHTEEN
(18) MONTHS FROM THE DATE OF PURCHASE. WE DISCLAIM ALL OTHER IMPLIED WARRANTIES, UNLESS WE ARE PROHIBITED BY LAW FROM DOING SO, IN WHICH CASE ALL SUCH IMPLIED WARRANTIES
SHALL EXPIRE AT THE EARLIEST TIME PERMITTED BY APPLICABLE LAW. Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state or province to province.
To obtain a replacement under this warranty, any inoperative thermostat must be returned, with proof of purchase, to the point of purchase. You are responsible for all costs incurred in removal
and re-installation of the thermostat and, if applicable, must pre-pay shipment to point of purchase.
USA: EGS EASYHEAT Inc, 2 Connecticut Drive South, East Granby, CT 06026 • Canada: EGS EASYHEAT Ltd, 99 Union Street, Elmira, ON N3B 3L7
ATTENTION: WARRANTY DEPARTMENT
GARANTIE ET RESPONSABILITÉ LIMITÉES
Le fabricant garantit le remplacement d’un thermostat défectueux par un modéle équivalent – les coûts de la main-d’oeuvre et autres coûts d’installation étant exclus – en cas de défaut du
thermostat associé à un matériau ou à la fabrication au cours des 18 premiers mois suivant la date de son achat.
Notreobligationderemplacementduthermostat,tellequedécriteci-dessus,estliée:a)àuneinstallationduthermostatconformeauxspécificationsfourniesdansnotreguided’installationet
b) au fait que le thermostat n’a pas été endommagé par des interventions d’ordre mécanique ou électrique non reliées au fonctionnement du treillis ou des câbles.
Le remplacement du thermostat tel que décrit ci-haut sera votre seul et unique recours en cas de manquement à la présente garantie. Cette garantie limitée ne couvre pas les frais de service
associés à la réparation ou au remplacement d’un thermostat.
Nous ne serons responsables d’aucun dommage indirect, particulier ou consécutif résultant d’un manquement à cette garantie ou autrement, causé ou non par une négligence. Certains États
n’autorisent pas l’exclusion ou la limitation des dommages indirects ou consécutifs ; en conséquence, cette limitation ou exclusion pourrait ne pas s’appliquer dans votre cas.
La garantie ci-dessus est la seule et unique garantie offerte en ce qui a trait à la description ou à la qualité du thermostat. Aucune allégation de fait ou promesse que nous aurions formulée,
enparolesouenaction,nepeutconstituerunegarantie.Siunmodèleouunéchantillonvousaétémontré,cemodèleoucetéchantillonn’aétéutiliséquepourillustrerdefaçongénérale
le type et la qualité des produits, et cela n’indique pas que les produits seront nécessairement de ce type ou de cette nature. Aucun de nos agents, employés ou représentants n’est autorisé
à prendre un engagement en notre nom en regard de toute affirmation, représentation ou garantie relativement aux produits vendus, sauf si cette affirmation, représentation ou garantie est
spécifiquement incluse dans une entente écrite.
TOUTE GARANTIE IMPLICITE DE LA QUALITÉ MARCHANDE OU DE LA CONVENANCE À UN USAGE PARTICULIER QUI DÉCOULERAIT DE LA VENTE DU PRÉSENT PRODUIT A UNE DURÉE LIMITÉE DE 18
MOIS À COMPTER DE LA DATE D’ACHAT. NOUS DÉCLINONS TOUTE RESPONSABILITÉ QUANT À D’AUTRES GARANTIES IMPLICITES, SAUF SI LA LOI NOUS INTERDIT DE LE FAIRE, AUQUEL CAS TOUTES CES
GARANTIES IMPLICITES SERONT EN VIGUEUR PENDANT LA DURÉE LA PLUS COURTE AUTORISÉE PAR LA LOI APPLICABLE.Certains États n’autorisent pas de limite de durée sur les garanties implicites,
en conséquence la limite ci-dessus pourrait ne pas s’appliquer dans votre cas.
La présente garantie vous confère des droits légaux spécifiques, et vous disposez peut-être aussi d’autres droits selon votre État ou votre province de résidence.
Pour faire remplacer l’appareil en vertu de la présente garantie, le thermostat défectueux doit être retourné au point d’achat, accompagné d’une preuve d’achat. Vous devez assumer tous
les coûts liés au retrait et à la ré-installation du thermostat; de plus, le thermostat doit être retourné au point d’achat port payé, le cas échéant.
États-Unis: EGSEASYHEATInc,2ConnecticutDriveSouth,EastGranby,CT06026 • Canada: EGSEASYHEATltée,99,rueUnion,Elmira,ONN3B3L7
À L’ATTENTION DE : SERVICE DES GARANTIES
GARANTÍA Y RESPONSABILIDAD LIMITADA WARM TILES
El fabricante garantiza que si hay algún defecto en el material o la mano de obra en este termostato durante los primeros dieciocho (18) meses después de la fecha de compra, el termostato será
reemplazado por un modelo equivalente, sin incluir ningún costo de mano de obra ni otros costos de instalación.
Nuestra obligación de reemplazar el termostato tal como se describe arriba implica la condición de que (a) la instalación del termostato se haga conforme a las especificaciones dispuestas en las
instrucciones de instalación y (b) que el termostato no haya sido dañado por actividades mecánicas o eléctricas no relacionadas con el funcionamiento del tapete o cable.
Un reemplazo de termostato tal como se describe arriba será nuestra única y exclusiva solución para el incumplimiento de esta garantía. Esta garantía limitada no cubre ningún costo de
servicios relacionados con la reparación o reemplazo de ningún termostato.
No aceptaremos responsabilidades por daños accidentales, especiales ni emergentes como resultado de un incumplimiento de esta garantía, hayan sido causados por negligencia o no.
Algunos estados no permiten la exclusión o limitación de daños accidentales o emergentes, entonces la limitación antes mencionada podría no aplicarse a usted.
La garantía arriba descrita es exclusiva y no implica ninguna otra garantía con respecto a la descripción o calidad del termostato. Ninguna afirmación o promesa realizada por nosotros, por
palabras o por acción, constituirán una garantía. Si cualquier modelo o muestra le fuera mostrado, el modelo o muestra fue usado meramente para ilustrar el tipo y la calidad general de los artículos
y no representa que los artículos sean necesariamente de ese tipo o naturaleza. Ningún agente, empleado ni representante nuestro tiene autoridad para comprometernos en alguna afirmación,
representación o garantía relacionadas con las mercancías vendidas, a menos que dicha afirmación, representación o garantía sea especialmente incorporada mediante un acuerdo por escrito.
CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR QUE PUEDA SURGIR RELACIONADO CON LA VENTA DE ESTE PRODUCTO DEBE TENER UNA
DURACIÓN LIMITADA DE DIECIOCHO (18) MESES A PARTIR DE LA FECHA DE COMPRA. NO ASUMIMOS NINGUNA OTRA GARANTÍA IMPLÍCITA, A MENOS QUE LA LEY NOS LO PROHÍBA, EN CUYO
CASO TODAS LAS GARANTÍAS IMPLÍCITAS VENCERÁN EN LA PRIMERA FECHA PERMITIDA POR LA LEY VIGENTE. Algunos estados no permiten limitaciones al tiempo de duración de las garantías
implícitas, por lo que es posible que la anterior no rija para usted.
Esta garantía le otorga derechos legales específicos, y usted también puede tener otros derechos que varíen de un estado a otro o de una provincia a otra.
Para obtener un reembolso de acuerdo con esta garantía, cualquier termostato que no funcione debe ser devuelto junto con el comprobante de compra al punto de compra. Usted es
responsable por todos los costos que impliquen la remoción y reinstalación del termostato y, si se aplica, debe pagar el envío al punto de compra por adelantado.
Estados Unidos: EGSEASYHEATInc,2ConnecticutDriveSouth,EastGranby,CT06026 • Canada:EGSEASYHEATLtd,99UnionStreet,Elmira,ONN3B3L7
ATENCIÓN: DEPARTAMENTO DE GARANTÍA
This manual suits for next models
1
Table of contents
