Water worker Ht14b User manual

-1-

What You’ll Need

Before You Start

Always be sure to equip your well system with a proper Pressure

Relief Valve. This should be capable of discharging the full output of

the pump at or below the maximum working pressure of the lowest

rated component in the system. See the owner’s manual for your

pump for output information. This is vital for safe operation of the well

system. THIS PRODUCT COMES WITH A 5 YEAR WARRANTY. SEE

WATER WORKER LIMITED WARRANTY FOR DETAILS.

READ CAREFULLY THE PRODUCT INSTALLATION,

OPERATING AND MAINTENANCE MANUAL.

FAILURE TO FOLLOW THE INSTRUCTIONS AND WARNINGS IN

THE MANUAL MAY RESULT IN SERIOUS OR FATAL INJURY AND/OR

PROPERTY DAMAGE, AND WILL VOID THE PRODUCT WARRANTY.

THIS PRODUCT MUST BE INSTALLED BY A QUALIFIED PROFESSIONAL.

FOLLOW ALL APPLICABLE LOCAL AND STATE CODES AND

REGULATIONS, IN THE ABSENCE OF SUCH CODES, FOLLOW THE

CURRENT EDITIONS OF THE NATIONAL PLUMBING CODE AND

NATIONAL ELECTRIC CODE, AS APPLICABLE.

THIS IS THE SAFETY ALERT SYMBOL. IT IS USED TO ALERT YOU

TO POTENTIAL PERSONAL INJURY AND OTHER HAZARDS.

OBEY ALL SAFETY MESSAGES THAT FOLLOW THIS SYMBOL

TO REDUCE THE RISK OF PERSONAL INJURY AS WELL AS PROPERTY

DAMAGE.

IMPORTANT GENERAL SAFETY INFORMATION - ADDITIONAL SPECIFIC

SAFETY ALERTS APPEAR IN THE FOLLOWING INSTRUCTIONS.

Failure to utilize a properly sized well tank will result

in excessive strain on the pump and may ultimately

lead to product failure, leaking or ﬂooding or property damage.

For your safety, the information in this manual

must be followed to minimize the rise of electric

shock, property damage or personal injury. Properly ground to

conform with all governing codes and ordinances.

1. If you are installing an entirely new well system, follow Steps II,

III, IV and V. Skip Step I, since you are not removing an existing

tank. However, make sure that the power is turned off before

you hook up the pressure switch to the household wiring. If

you are in any doubt about working with electricity, call a

licensed electrician.

2. If you are replacing a plain steel tank with this Water Worker

diaphragm tank:

a. A diaphragm tank is pressurized with air at the factory (at a

pressure close to that of a car tire). For this reason, it will be

smaller than the plain steel tank, even though both tanks deliver

the same amounts of pressurized water. Because of this, you may

have to adjust the piping to reach the new connections.

b. Install a pressure relief valve at the tank connection to ensure the

safety of the system.

c. If you have a deep well submersible pump, remove all the air

charging devices from the well system (snifter valves, bleeder

oriﬁces, vacuum lines and connection). Then plug the holes

where these devices were located (see your owner’s manual

for location of these devices). These devices are not needed for

pre-charged tanks, and if they are not removed and the holes

plugged, air can get into the well system, cause surges, damage

the system, and impair performance.

d. If you have a jet pump, remove the ﬁttings and plug the

openings where the vacuum or air lines and air volume controls

connect to the pump or piping. If not removed and plugged,

they can allow air into the pipes which can damage the well

system and impair performance.

e. In addition to the above, follow Steps I through V.

3. If you are replacing a diaphragm or bladder style tank with this

Water Worker diaphragm tank:

a. If the two tanks are the same size, follow Steps I through V.

b. If they are different sizes, follow Steps I through V and also adjust

the piping as necessary to accommodate the new size.

4. It is good practice to replace the pressure gauge and the

pressure switch whenever you replace an old tank. Of course,

you can re-use the tank cross assembly if you are replacing a

diaphragm tank with another diaphragm tank (including the tank

cross, pressure gauge, pressure switch, pressure relief valve, pipe

nipple and drain).

a. If you do re-use a tank cross assembly, skip Step II. In this case,

make sure that the tank is installed as closely as possible to the

pressure switch. This will make the system operate as efﬁciently

as possible.

b. If you replace the tank cross assembly with new parts when

you install the new tank, complete all of the steps in these

instructions, Steps I through V.

RELIEF VALVE REQUIRED. A relief valve should

be installed which is set to open at excessive

pressures (75 psig or more). This will protect the well tank and other

system components should the pressure switch malfunction and

fail to shut the pump off. The relief valve should be installed at the

connection of the well tank to the system piping and have a discharge

equal to the pump’s capacity at 75 psig. At least once every 3 years

or if discharge is present, a licensed contractor should inspect the

temperature and pressure relief valve and replace if corrosion is

evident or the valve does not function. FAILURE TO INSPECT THIS

VALVE AS DIRECTED COULD RESULT IN UNSAFE TEMPERATURE OR

PRESSURE BUILD-UP WHICH CAN RESULT IN PRODUCT FAILURE,

SERIOUS INJURY OR DEATH AND/OR SEVERE PROPERTY DAMAGE

AND VOID THE PRODUCT WARRANTY.

5. Always make sure that you equip your well system with an

appropriate pressure relief valve. Whether you are re-using a

tank cross assembly or assembling a new one, check to make

sure that the assembly includes a pressure relief valve that is

capable of discharging the full output of the pump at or below

the maximum working pressure of the lowest rated component

in the system. See the owner’s manual for your pump for output

information. This is vital for safe operation of the system.

INSTALLATION MANUAL FOR VERTICAL WELL SYSTEM TANKS

Models HT14B, HT20B, HT30B, HT32B, HT44B, HT62B, HT86B and HT119B

Keep this manual with the tank for future reference.

Part #: 9015-376 (07/12)

Recommended Tools

Adjustable Wrench

Adjustable Pliers

Pipe Wrench

Hacksaw

Screwdriver

Tape Measure

Tire Pressure Gauge

Tank Water Connection Size 1" NPTF

Pressure Gauge

Relief Valve

Check Valve

Drain Valve

Pressure Switch

Tank Cross (10" Lx1" NPTM)

Teﬂon® Tape

Additional Parts Required (Not Included)

-2-

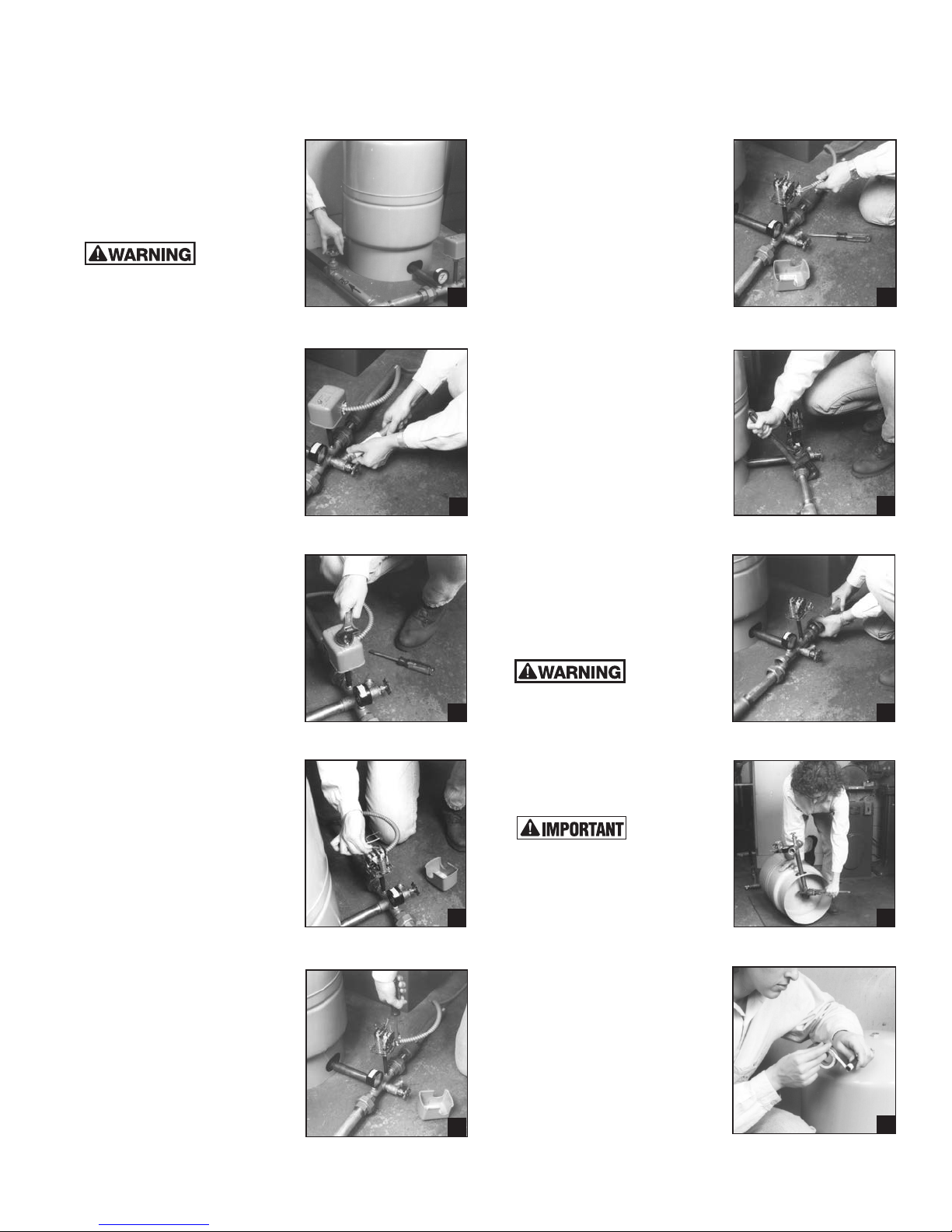

How to Install the Tank

Step I: Disconnect and remove the exist-

ing tank after turning the power off and

draining the system.

1. Find the fuse box or circuit

breaker panel for your house.

Turn off the power to the well

pump.

For your safety,

the information

in this manual must be followed

to minimize the risk of electric

shock, property damage, or

personal injury. Properly ground

to conﬁrm with all governing

codes and ordinances.

2. Open a faucet inside the house.

Drain the system as much as

possible by letting the water run

until it runs out.

3. Close the ball or gate valve (this

is the valve that controls the

ﬂow of water from the tank into

the plumbing system inside the

house) (Fig. 1)

4. Drain the remaining water from

the tank with a garden hose into

a bucket or ﬂoor drain. Attach

a garden hose to the faucet on

the front of the tank cross. Place

the other end of the hose in a

bucket so that it is at a level lower

than the faucet. Open the drain

valve and drain the water out of

the tank. It may be necessary

to vent the tank through the

air valve to allow the tank to

drain completely. (Fig. 2)

5. Disconnect the wiring to the

pressure switch. (Check ﬁrst to

be sure that the power to the

pump is turned off.)

a. Loosen the hex nut on the top

of the cap using pliers or an

adjustable wrench. Unscrew by

hand. (Fig. 3)

b. Remove the cap to the pressure

switch.

c. Unscrew the connections for the

wires.

d. Mark which wire goes to which

screw on the pressure switch (i.e.

note that the green wire connects

to the front screw; mark using

masking tape if necessary). (Fig.

e. Unscrew the clamp connector

holding the wiring to the pressure

switch. (Fig. 5)

f. Pull the wires out of the pressure

switch. (Fig. 6)

6. Loosen and unscrew the union

connections that hold the tank

and the tank cross/pressure

gauge/pressure switch assembly

in place. (Fig. 7-8)

7. Lay the tank on its side with tank

cross pointing up. Remove tank

cross assembly by unscrewing it

using the pipe wrench. (Fig. 9)

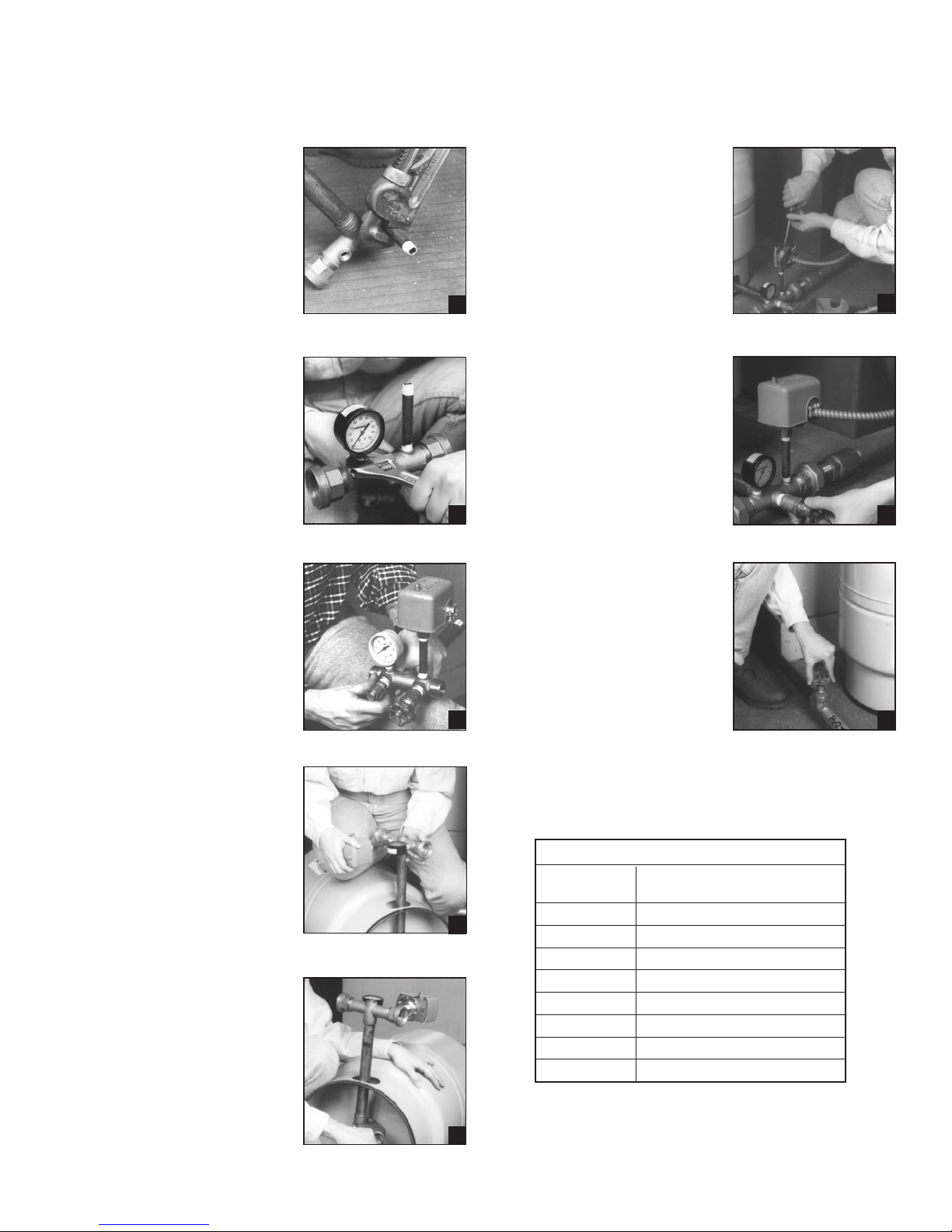

Step II: Assemble the new tank cross unit.

NOTE: If you are re-using the tank cross assembly from the old

tank skip to Step III.

1. If you are using new parts for

the tank cross assembly, remove

the new tank cross, pressure

gauge, pressure switch, pressure

relief valve, and pipe nipple from

their packages.

Assemble the tank cross unit.

Apply Teﬂon® tape to the male

threads on the tank cross

pressure gauge and both ends

of the pipe nipple. (Fig. 10) Apply

clockwise (i.e. bottom up and

coming towards you). Apply 3 full

turns.

2. Insert the pipe nipple into one

of the holes on the top of the

“crossbar” of the tank cross.

(It doesn’t matter which one.)

Tighten using the pipe wrench.

(Fig. 11)

3. Insert the pressure gauge in the

other hole on top of the crossbar.

Tighten using the adjustable

wrench on the square brass nut.

Tighten hand tight, then wrench

tight. Do not over tighten.

The Teﬂon® tape will ensure a

sufﬁcient seal. Once tightened,

do not loosen. If you do, the joint

is more likely to leak. (Fig. 12)

4. Install the pressure switch on the

top of the pipe nipple. Again,

tighten using the adjustable

wrench on the hexagonal brass

nut. Tighten hand tight. Then

wrench tight.

5. Install drain on the arm of the

cross bar of the tank cross. Tighten

using pipe wrench. (Fig. 13)

A drip pan

connected

to an adequate drain must be

installed if leaking or ﬂooding

could cause property damage to

the area adjacent to the appliance

or to lower ﬂoors of the structure.

6. Install the pressure relief valve

in the other female threaded

opening on the front of the cross

bar of the tank. (Fig. 14)

Always be sure

to equip your

well system with a proper

pressure relief valve.

Step III: Install the new

tank cross assembly on the new tank.

1. Remove the plastic plug from the

elbow at the bottom of the tank.

Discard the plug.

2. Install the tank cross assembly

on the tank. Either use the new

tank cross assembly, put together

according to Step II above, or

reuse the tank cross assembly

from the old tank.

3. Apply Teﬂon® tape to the threads

at the bottom of the “stem” of

the tank cross. Insert the stem

in the female threaded ﬁtting on

the bottom of the tank. Tighten

hand tight then wrench tight.

(Fig. 14-15)

-3-

Step IV: Install the new tank.

1. Install the new tank. Place it where the old tank was or stand

it in a position so that you can make the pipes meet the

tank cross. If necessary, place the tank on garden bricks or

cinder blocks to make sure that it stands at the right height.

Connect the tank to the pump

supply lines using piping to ﬁt.

Follow all applicable local and

state codes and ordinances. Note:

Do not place the tank where it or

the controls on it will freeze. This

can damage the system.

2. Screw the pipe unions hand tight

ﬁrst, then tighten wrench tight

using the pipe wrench.

3. Re-install the wires in the pressure

switch. Attach the leads to the

connections as you marked them.

(Fig. 16)

4. Replace the cover to the pressure

switch. Check to make sure that

the standard drain/boiler drain

valve is closed. (Fig. 17)

5. Remove the plastic cap on the air

valve on top of the tank. Check

the air charge in the tank using the

tire pressure gauge.

Adjust the precharge pressure in

the tank to be 1 to 2 psi below

the pressure switch pump cut-in

setting. First, look inside the cap to

the pressure switch to determine

the pump cut-in setting. It should

say “20/40” or “30/50” or the like.

The pressure in the tank should

be adjusted to be 2 psi below the

lower of these two numbers. That

is, the tank pressure should be set

at about 18 psi if the cap indicates

a cut-in setting of 20/40, or set

at about 28 if the cap indicates a

setting of 30/50.

The table, "Exhibit A", indicates

the air charge in the tank when the

tank is shipped from the factory.

Release or add air to adjust the

pressure properly. If the charge

is too high, release some air by

pressing down on the pin inside

the air valve. If the charge is too

low, pump it up using a bicycle tire

pump or air compressor.

Alternatively, you can adjust the

pressure switch to match the pressure

in the tank. See instructions on the

inside of the cap to the pressure switch

for how to do this.

Step V: Turn the power back on. The pump

will fill the tank. The system is now ready

to use.

1. Open the gate valve to let water

ﬂow back into the tank. This is the

valve that you closed in Step I.3

{See Step I.3 for a photo of the

gate valve} (Fig. 18)

2. Turn on the faucet that is the

highest in the house and farthest

from the tank. This will allow air to

exit the system as water enters.

3. Turn the power back on. The pump

will start and ﬁll the tank. Watch

for any leaks in the system. If you

do see a leak, turn the power off

immediately and repair the leak at

the joint. It should take 30 seconds

to a minute for the pump to prime

if it is a jet pump. If the pump does

not ﬁll the tank and shut off in one

minute or so, check the pressure

gauge. If the gauge is moving,

let the pump continue to run. If

the gauge is not moving, turn the

power off. This means that the

pressure switch is either installed

improperly or is defective. Check

the manufacturer’s instructions.

Replace it if necessary and test

the system again to see that it is

installed properly.

4. Turn a faucet on nearby to

check that the system is working

correctly.

11 16

VERTICAL TANKS

MODEL NO. PRECHARGE PRESSURE

HT14B 38 psi

HT20B 38 psi

HT30B 38 psi

HT32B 38 psi

HT44B 38 psi

HT62B 38 psi

HT86B 38 psi

HT119B 38 psi

EXHIBIT A

-4-

IMPORTANT

Safety Instructions • Be sure to read.

This tank is designed for use with potable

water, limited to a maximum pressure of 100

psi and a maximum working temperature of 130°F. Please note: a

hot water heater or a boiler in a hydronic heating system will heat

water hotter than 130°F routinely. Use a thermal expansion tank

for hot water overﬂow from a hot water heater, or use an

expansion tank for hot water overﬂow in a hydronic heating

system. See the owner’s manual for your pump for output

information.

EXPLOSION OR RUPTURE HAZARD A relief

valve must be installed to prevent pressure in

excess of local code requirement or maximum working pressure

designated in the Product Manual, whichever is less. Do not

expose Product to freezing temperatures or temperatures in

excess of 200° F. Do not adjust the pre-charge or re-pressure this

Product except for any adjustments required at the time of initial

installation, especially if Product corroded, damaged or with

diminished integrity. Adjustments to pre-charge must be done at

ambient temperature only. Failure to properly size the Product or

follow these instructions may result in excessive strain on the

system lead to Product failure, serious or fatal personal injury,

leakage and/or property damage.

This Product, like most Products under

pressure, may over time corrode. Weaken and

burst or explode, causing serious or fatal injury, leaking or

ﬂooding and/or property damage. To minimize risk, a licensed

professional must install and periodically inspect and service the

Product. A drip pan connected to an adequate drain must be

installed if leaking or ﬂooding could cause property damage. Do

not locate in an area where leakage of the tank or connections

could cause property damage to the area adjacent to the

appliance or to lower ﬂoors of the structure.

Chlorine & Aggressive Water: The water

quality can signiﬁcantly inﬂuence the life of

this Product. You should test for corrosive elements, acidity, total

solids and other relevant contaminants, including chlorine and

treat your water appropriately to insure satisfactory performance

and prevent premature failure.

Note: Inspect for shipping damage and notify freight carrier or

store where purchased immediately if damage is present. To

avoid risk of personal injury and property damage, if the product

appears to be malfunctioning or shows signs of corrosion, call a

qualiﬁed professional immediately. Current copies of the Product

manual can be viewed at www.waterworkerdiy.com. Use proper

safety equipment when installing.

As in all plumbing products and water storage

vessels, bacteria can grow in this Product,

especially during times of non-use. Consult your local plumbing

professional regarding any steps you may wish to take to safely

disinfect your home’s plumbing system.

DANGER! EXPLOSION HAZARD, WHEN THE

WELL TANK HAS BEEN IN SERVICE AND A

CHANGE TO A HIGHER PRE-CHARGE PRESSURE IS NECESSARY

DUE TO A REQUIRED CHANGE IN THE PRESSURE SWITCH

SETTING, FAILURE TO FOLLOW INSTRUCTION MANUAL CAN

CAUSE A RUPTURE OR EXPLOSION, POSSIBLY CAUSING

SERIOUS OR FATAL INJURY, AND/OR PROPERTY DAMAGE.

DO NOT ADJUST THE PRE-CHARGE PRESSURE IF THERE HAS

BEEN A REDUCTION OF THE PUMP CYCLE TIME OR THE PRE-

CHARGE PRESSURE COMPARED TO ITS INITIAL SETTING.

THIS IS BECAUSE REDUCTION IN PUMP CYCLE TIME CAN

RESULT FROM LOSS OF TANK AIR PRESSURE WHICH IN TURN

CAN MEAN THERE MAY BE INTERNAL CORROSION AND ANY

RE-PRESSURIZATION OR ADDITIONAL PRESSURE COULD

RESULT IN RUPTURE OR EXPLOSION, AND/OR PROPERTY

DAMAGE.

MAXIMUM WORKING PRESSURES. Every well

tank is air tested to 125 psig, the maximum

working pressure for the well tank line. Should pressures exceed

125 psig, proper selection and sizing of an ASME constructed well

tank should be made.

RELIEF VALVE REQUIRED. A relief valve should

be installed which is set to open at excessive

pressures (75 psig or more). This will protect the well tank and

other system components should the pressure switch malfunction

and fail to shut the pump off. The relief valve should be installed

at the connection of the well tank to the system piping and have

a discharge equal to the pump’s capacity at 75 psig. At least once

every 3 years or if discharge is present, a licensed contractor

should inspect the temperature and pressure relief valve and

replace if corrosion is evident or the valve does not function.

FAILURE TO INSPECT THIS VALVE AS DIRECTED COULD RESULT

IN UNSAFE TEMPERATURE OR PRESSURE BUILD-UP WHICH

CAN RESULT IN PRODUCT FAILURE, SERIOUS INJURY OR DEATH

AND/OR SEVERE PROPERTY DAMAGE AND VOID THE PRODUCT

WARRANTY.

For your safety, the information in this manual

must be followed to minimize the rise of

electric shock, property damage or personal injury. Properly

ground to conform with all governing codes and ordinances

Do not use this tank for chemicals, solvents, petroleum products,

acids, or any ﬂuids other than potable water. This can cause

premature failure due to corrosion.

Make sure that the pressure switch in your well system is set low

enough to shut off the pump. If all of the faucets and valves are

closed in your plumbing system and the pressure switch setting

is too high, the pump can run continuously without moving water

through the system. This could damage or burn out the pump.

CALIFORNIA PROPOSITION 65 WARNING!

This product contains a chemical known by the

State of California to cause cancer and to cause birth defects or

other reproductive harm. (California Installer/Contractor - California

law requires that this notice be given to consumer/end user of this

product.) For more information: www.waterworkerdiy.com/

prop65.htm

-5- Part #: 9015-376 (07/12)

1400 Division Road, West Warwick, RI 02893 • T: 401.884.6300 • F: 401.885.2567 • www.waterworkerdiy.com

Products covered: all Products manufactured by WATER WORKER. (“WATER WORKER”) .

This warranty cannot be transferred – it is extended only to the original Purchaser or First User of the Product. By accepting and

keeping this Product you agree to all of the warranty terms and limitations of liability described below.

IMPORTANT WARNING – READ CAREFULLY THE INSTALLATION, OPERATING AND MAINTENANCE INSTRUCTIONS MANUAL

(“MANUAL”) to avoid serious personal injury and/or property damage and to ensure safe use and proper care of this product

Mail Your Product Registration Card Within 30 Days of Purchase to Ensure Your Warranty Coverage or Proof of Purchase Will Be

Required for All Warranty Claims.

Who Receives WATER WORKER’s Product Warranty

All purchasers or first users of the new Product. The Warranty is non-transferable.

What is covered by this Warranty

WATER WORKER warrants to the purchaser or first user of the new Product that at the time of manufacture, the Product is free from

defects in material and workmanship. Any warranty claim must be made within one (1) year unless another time period is set forth

in the Manual, measured from the time the Product was purchased.

What WATER WORKER Will Do If You Have a Covered Warranty Claim

In the event of a breach of the foregoing warranty, WATER WORKER will at its option either make repairs to correct any defect in

material or workmanship or supply and ship either new or used replacement parts or products. WATER WORKER will not accept

any claims for labor or other costs.

What This Warranty Does Not Cover - Exclusions and Limitations

This Warranty does not cover any failure or problem unless it was caused by a defect in material or workmanship. In addition, this

Warranty shall not apply:

• if the Product is not correctly installed, operated, repaired or maintained as described in the Manual provided with the Product;

• to any failure or malfunction resulting from abuse (including freezing); improper or negligent: handling, shipping (by anyone other

than WATER WORKER), storage, use, operation, accident; or alteration, lightning, flood or any other environmental condition;

• to any failure or problem resulting from the use of the Product for any purpose other than those specified in the accompanying

Manual or alteration of any part of the product;

• this Warranty does not cover labor costs, shipping charges, service charges, delivery expenses, administrative fees or any costs

incurred in removing or reinstalling the Product;

• this Warranty does not cover any claims submitted to WATER WORKER or a WATER WORKER-authorized distributor or retailer

more than 30 days after expiration of the applicable warranty time period described in this Warranty;

• this Warranty also does not cover repair or replacement costs not authorized in advance by WATER WORKER.

Additional Warranty Limitations

ALL IMPLIED WARRANTIES, INCLUDING THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR

PURPOSE ARE SPECIFICALLY DISCLAIMED.

Limitations of Remedies

THE REMEDIES CONTAINED IN THIS WARRANTY ARE THE PURCHASER’S OR FIRST USER’S EXCLUSIVE REMEDIES. IN NO

CIRCUMSTANCES WILL WATER WORKER BE LIABLE FOR MORE THAN, AND PURCHASER-FIRST USER’S REMEDIES SHALL NOT

EXCEED, THE PRICE PAID FOR THE PRODUCT. IN NO CASE SHALL WATER WORKER BE LIABLE FOR ANY SPECIAL, INDIRECT,

INCIDENTAL OR CONSEQUENTIAL DAMAGES, WHETHER RESULTING FROM NON-DELIVERY OR FROM THE USE, MISUSE, OR

INABILITY TO USE THE PRODUCT OR FROM DEFECTS IN THE PRODUCT OR FROM WATER WORKER’S OWN NEGLIGENCE OR

OTHER TORT. This exclusion applies regardless of whether such damages are sought for breach of warranty, breach of contract,

negligence, strict liability, in tort or under any other legal theory. Such damages include, but are not limited to, inconvenience, loss or

damage to property, mold, loss of profits, loss of savings or revenue, loss of use of the Products or any associated equipment, facilities,

buildings or services, downtime, and the claims of third parties including customers.

What To Do If You Have a Problem Covered By This Warranty

Any covered Warranty service must be authorized by WATER WORKER. Contact the person from whom you purchased the

Product, who must receive authorization from a WATER WORKER distributor or WATER WORKER. If you do not receive a

prompt response, call WATER WORKER directly at 877-324-8863. Notice of a Warranty claim should be submitted by the

authorized distributor for WATER WORKER at the following address:

WATER WORKER, Warranty Claim Dept.

1400 Division Road, West Warwick, RI 02893

Before WATER WORKER determines to provide any replacement part or Product, it may as a pre-condition to making such a

determination require that the warranty claimant ship the Product, postage prepaid to an authorized WATER WORKER distributor, or

to WATER WORKER and provide proof of purchase evidenced by the original sales receipt or Product registration.

Replacement Product Warranty

In case of replacement of a Product or any component part, WATER WORKER reserves the right to make changes in the design,

construction, or material of the substitute components or products, which shall be subject to all of the terms and limitations of this

Warranty, except that the applicable warranty periods shall be reduced by the amount of time the warranty claimant owned the

product prior to submitting notification of the warranty claim.

WATER WORKER® LIMITED PRODUCT WARRANTY

-6-

Ce dont vous aurez besoin

Avant de commencer

Assurez-vous de toujours équiper adéquatement votre système pour puits

avec une bonne soupape de surpression. Elle devrait être en mesure d'évacuer

le débit complet de la pompe à ou en dessous de la pression maximale de

fonctionnement du composant présentant la plus faible pression dans le système.

Consultez le manuel du propriétaire de votre pompe pour l'information de sortie.

Cela est primordial pour le fonctionnement sécuritaire du système pour puits.

Ce produit est fourni avec une garantie de 5 ans. Voir la garantie limitée de

WATER WORKER pour les détails.

VEUILLEZ LIRE ATTENTIVEMENT LE MANUEL

D'INSTALLATION, DE FONCTIONNEMENT ET

D'ENTRETIEN DU PRODUIT. OMETTRE DE SUIVRE LES INSTRUCTIONS ET

LES AVERTISSEMENTS QUI SE TROUVENT DANS LE MANUEL POURRAIT

CAUSER DES BLESSURES GRAVES OU LA MORT ET/OU DES DOMMAGES

MATÉRIELS, ET ANNULERA LA GARANTIE DU PRODUIT. CE PRODUIT DOIT

ÊTRE INSTALLÉ PAR UN PROFESSIONNEL QUALIFIÉ. SUIVEZ TOUS LES

CODES ET RÈGLEMENTS LOCAUX ET PROVINCIAUX APPLICABLES ; EN

L'ABSENCE DE TELS CODES, SUIVEZ L'ÉDITION COURANTE DU CODE

NATIONAL ÉLECTRIQUE ET DE LA PLOMBERIE, SI APPLICABLE.

CELA EST LE SYMBOLE D'ALERTE DE SÉCURITÉ. IL EST UTILISÉ POUR

VOUS AVISER DES DANGERS POTENTIELS DE BLESSURES ET AUTRES.

RESPECTEZ TOUS LES MESSAGES DE SÉCURITÉ INDIQUÉS APRÈS CE SYMBOLE

POUR RÉDUIRE LE RISQUE DE BLESSURES ET DE DOMMAGES MATÉRIELS.

INFORMATIONS IMPORTANTES DE SÉCURITÉ GÉNÉRALE - DES AVERTISSEMENTS

SUPPLÉMENTAIRES PRÉCIS APPARAISSENT DANS LES INSTRUCTIONS SUIVANTES.

Omettre d'utiliser un réservoir pour puits de bonne

dimension provoquera une contrainte excessive sur la

pompe et pourrait éventuellement provoquer une défaillance, une fuite ou une

inondation, ou des dommages matériels.

Pour votre sécurité, les informations qui se trouvent dans

ce manuel doivent être suivies pour réduire le risque de

chocs électriques, de dommages matériels ou de blessures. Assurez-vous d'avoir

une mise à la terre adéquate et conforme aux codes et aux ordonnances.

Si vous installez un tout nouveau système, suivez les étapes II, III, IV

et V. Sautez l'étape I puisque vous n'enlevez pas un réservoir existant.

Cependant, assurez-vous que l'alimentation électrique est coupée avant de

brancher le manostat au câblage électrique de votre maison. Si vous avez

des doutes à travailler avec l'électricité, appelez un électricien qualiﬁé.

2. Si vous remplacez un réservoir en acier noir avec ce vase d'expansion

à membrane Water Worker :

a. Un vase d'expansion à membrane est pressurisé avec de l'air en usine

(à une pression similaire à celle utilisée dans un pneu d'automobile). C'est

la raison pour laquelle il sera plus petit qu'un réservoir en acier noir ; et

ce, même si les deux réservoirs distribuent la même quantité d'eau sous

pression. Pour cette raison, vous aurez peut-être à modiﬁer la tuyauterie de

façon à rejoindre les nouvelles connexions.

b. Installez une soupape de surpression au niveau de la connexion du

réservoir aﬁn d'assurer la sécurité du système.

c. Si vous avez une pompe submersible pour puits profond, retirez tous les

dispositifs d’alimentation en air du système pour puits (reniﬂards, valves

à prise de gaz, tuyauterie à vide et connexions). Puis bouchez les trous

où ces dispositifs se trouvaient (consultez votre manuel du propriétaire

pour leur emplacement). Ces dispositifs ne sont pas nécessaires pour les

réservoirs préchargés, et s'ils ne sont pas enlevés et les trous bouchés,

l'air pourrait s'inﬁltrer dans le système et causer des surpressions, des

dommages au système et nuire à sa performance.

d. Si vous avez une pompe à jet, enlevez les raccords et bouchez les

ouvertures là où la tuyauterie à vide ou à air comprimé et là où les

commandes de volume d'air se raccordent à la pompe ou à la tuyauterie.

S'ils ne sont pas enlevés et les trous bouchés, cela pourrait permettre

à l'air d'entrer dans les tuyaux, ce qui pourrait endommager le système

pour puits et nuire à la performance.

e. En plus de ce qui précède, suivez les étapes I à V.

3. Si vous remplacez un vase d'expansion à membrane ou un réservoir

à vessie avec ce vase d'expansion à membrane Water Worker :

a. Si les deux réservoirs sont de la même dimension, suivez les étapes I à V.

b. S'ils ne sont pas de la même dimension, suivez les étapes I à V et ajustez

également la tuyauterie, au besoin, aﬁn qu'elle s'adapte à la nouvelle

dimension.

4. C'est une bonne pratique de remplacer le manomètre et le manostat

lorsque vous remplacez un vieux réservoir. Vous pouvez évidemment

réutiliser le bloc croisillon du réservoir si vous remplacez un vase

d'expansion à membrane avec un autre (y compris la croix de réservoir, le

manomètre, le manostat, la soupape de retour, le mamelon pour tuyau et

le tuyau d'évacuation).

a. Si vous réutilisez le bloc croisillon du réservoir, passez à l'étape II. Dans ce

cas, assurez-vous que le réservoir est installé aussi près que possible du

manostat. Cela permettra au système de fonctionner aussi efﬁcace que

possible.

b. Si vous remplacez le bloc croisillon du réservoir avec de nouvelles pièces

lors de l'installation du nouveau réservoir, effectuez toutes les étapes dans

ces instructions, étapes I à V.

SOUPAPE DE SURPRESSION REQUISE. Une soupape

de surpression doit être installée, laquelle est conﬁgurée

pour s'ouvrir lors de pressions excessives (75 psi manométriques ou plus). Cela

protègera le réservoir pour puits et les autres composants du système dans

l'éventualité d'une défectuosité du manostat, laquelle préviendrait l'arrêt de la

pompe. La soupape de surpression doit être installée au raccord du réservoir

pour puits et à la tuyauterie, et avoir un écoulement équivalant à la capacité

de la pompe à 75 psi manométriques. Au moins une fois tous les 3 ans, ou s'il

y a présence d'écoulement, un entrepreneur licencié devrait vériﬁer la

température et inspecter la soupape de surpression, et la remplacer s'il

y a une présence évidente de corrosion ou si elle ne fonctionne pas. OMETTRE

L'INSPECTION DE CETTE SOUPAPE COMME INDIQUÉ POURRAIT RÉSULTER EN

UNE TEMPÉRATURE D'EAU NON SÉCURITAIRE OU UNE ACCUMULATION DE

PRESSION, CE QUI POURRAIT PROVOQUER LA DÉFAILLANCE DU PRODUIT,

DES BLESSURES GRAVES OU LA MORT ET/OU DES DOMMAGES MATÉRIELS

IMPORTANTS ET ANNULERA LA GARANTIE DU PRODUIT.

5. Assurez-vous de toujours équiper adéquatement votre système pour

puits avec une bonne soupape de surpression. Que vous réutilisiez le bloc

croisillon du réservoir ou que vous en assembliez un nouveau, assurez-vous

que le bloc comprenne une soupape de surpression en mesure d'évacuer

le débit complet de la pompe à ou en dessous de la pression maximale

de fonctionnement du composant présentant la plus faible pression

dans le système. Consultez le manuel du propriétaire de votre pompe

pour l'information de sortie. Cela est primordial pour le fonctionnement

sécuritaire du système pour puits.

MANUEL D'INSTALLATION POUR SYSTÈME DE RÉSERVOIRS

VERTICAUX POUR PUITS

Modèles HT14B, HT20B, HT30B, HT32B, HT44B, HT62B, HT86B et HT119B

Veuillez conserver ce manuel avec le réservoir pour vous y référer ultérieurement.

Outils recommandés

Clé ajustable

Pince ajustable

Clé à tuyau

Scie à métaux

Tournevis

Ruban à mesurer

Manomètre à pneus

Raccord de 25,4 mm (1 po) NPTF

pour réservoir d'eau

Manomètre

Soupape de surpression

Clapet de non-retour

Robinet de vidange

Manostat

Croix du réservoir (25,4 cm L x

2,54 cm (10" Lx1" NPTM))

Ruban Teﬂon®

Pièces additionnelles requises (non incluses)

-7-

Comment installer le réservoir

Étape I : lorsque vous aurez fermé l'alimen-

tation électrique et vidé le système, débran-

chez et enlevez le réser-

voir existant.

1. Trouvez la boîte à fusibles ou le

panneau des disjoncteurs de votre

maison. Coupez le courant à la pompe

pour puits.

Pour votre sécurité,

les informations

qui se trouvent dans ce manuel

doivent être suivies pour réduire

le risque de chocs électriques, de

dommages matériels ou de blessures.

Assurez-vous d'avoir une mise à la

terre adéquate et conforme aux codes

et aux ordonnances.

2. Ouvrez un robinet à l'intérieur de la

maison. Videz l'eau du système jusqu'à

ce qu'elle cesse de couler.

3. Fermez le robinet à tournant sphérique

ou le robinet-vanne (il s'agit du robinet

qui contrôle le débit d'eau entre le

réservoir et la plomberie qui se trouve

à l'intérieur de la maison) (Fig. 1)

4. Videz ce qui reste d'eau dans le

réservoir avec un tuyau d'arrosage

dans un seau ou dans le siphon de sol.

Fixez un tuyau d'arrosage au robinet

à l'avant de la croix du réservoir.

Placez l'autre extrémité du tuyau dans

le seau de façon à ce qu'il soit plus

bas que le robinet. Ouvrez le robinet

de vidange et videz l'eau du réservoir.

Il sera peut-être nécessaire d'évacuer

l'air par le robinet d'admission d'air

aﬁn de permettre au réservoir de se

vider complètement. (Fig. 2)

5. Déconnectez le câblage au manostat.

(Avant de déconnecter le câblage,

assurez-vous que l'alimentation

électrique à la pompe soit bien

fermée.)

a. Desserrez l'écrou hexagonal sur le

dessus du capuchon avec des

pinces ou une clé ajustable. Dévissez

manuellement. (Fig. 3)

b. Enlevez le capuchon au manostat.

Dévissez les connexions pour les câbles.

d. Sur le manostat, indiquez quel câble

va sur quelle vis (prendre note que le

câble vert se branche à l'avant de la vis ;

indiquez en utilisant du ruban-cache,

au besoin). (Fig. 4)

Dévissez le raccordement à collets

qui maintient le câblage au manostat.

(Fig. 5)

f. Tirez les câbles hors du manostat.

(Fig. 6)

6. Desserrez et dévissez le raccord union

qui maintient le réservoir et le bloc

comprenant la croix du réservoir, le

manomètre et le manostat. (Fig. 7- 8)

7. Déposez le réservoir sur le côté, la

croix du réservoir pointant vers le

haut. Enlevez le bloc croisillon du

réservoir en le dévissant avec la clé

à tuyau. (Fig. 9)

Étape II : assemblez le nouveau bloc croisillon

du réservoir.

REMARQUE : si vous réutilisez le bloc croisillon de l'ancien réservoir,

passez à l'étape III.

Si vous utilisez de nouvelles pièces pour

le bloc croisillon du nouveau réservoir,

déballez la croix du réservoir, le

manomètre, le manostat, la soupape de

surpression et le mamelon pour tuyau de

leur emballage.

Assemblez le bloc croisillon du réservoir.

Appliquez DU RUBAN Teﬂon® au

ﬁletage

mâle sur le manomètre de

la croix du réservoir et aux deux

extrémités du mamelon pour tuyau.

(Fig. 10) Appliquez dans le sens des

aiguilles d'une montre (c'est à dire

le bas vers le haut et vers vous).

Appliquez 3 tours complets.

2. Insérez le mamelon pour tuyau

dans l'un des trous sur le dessus du

« croisillon » de la croix du réservoir.

(Peu importe lequel vous sélectionnez.)

Serrez en utilisant la clé à tuyau.

(Fig. 11)

3. Insérez le manomètre dans l'autre

trou sur le dessus du croisillon. Serrez

avec la clé ajustable sur les écrous en

laiton carrés. Serrez manuellement,

puis avec la clé. Ne serrez pas trop. Le

ruban Teﬂon® assurera une étanchéité

sufﬁsante. Une fois serré, ne desserrez

pas. Si vous le faites, le joint est plus

susceptible de fuir. (Fig. 12)

Installez le manostat sur le dessus du

mamelon pour tuyau. Serrez avec la clé

ajustable sur l'écrou en laiton hexagonal.

Serrez manuellement. Puis avec la clé.

Installez le tuyau d'évacuation sur le bras du

croisillon de la croix du réservoir. Serrez

en utilisant la clé à tuyau. (Fig. 13)

Un bac récepteur

connecté à un

drain adéquat doit être installé s'il y a un

risque qu'une fuite et qu'une inondation

cause des dommages matériels à la

zone adjacente à l'appareil ou aux

étages inférieurs de l'immeuble.

6. Installez la soupape de surpression

dans l'ouverture du ﬁletage femelle

sur l'avant de la croix du réservoir.

(Fig. 14)

Assurez-vous de

toujours équiper

adéquatement votre système pour

puits avec une bonne soupape de

surpression.

Étape III : installez le bloc

croisillon sur le nouveau

réservoir.

1. Enlevez le bouchon en plastique du

coude au bas du réservoir. Jetez le

bouchon.

Installez le bloc croisillon au réservoir.

Utilisez soit le nouveau bloc croisillon

du réservoir, assemblé selon l'étape II

ci-dessus, ou réutilisez le bloc de l'ancien

réservoir.

3. Appliquez du ruban Teﬂon® au ﬁletage

au bas de la « tige » de la croix

du réservoir. Insérez la tige dans le

raccord du ﬁletage femelle au bas du

réservoir. Serrez manuellement, puis

avec la clé. (Fig.14 -15)

-8-

Étape IV : installez le nouveau réservoir.

1. Installez le nouveau réservoir. Placez-le à l'endroit où se trouvait l'ancien

réservoir, ou positionnez-le verticalement aﬁn de pouvoir joindre les

tuyaux à la croix du réservoir. Si nécessaire, placez le réservoir sur des

briques ou des blocs de béton de mâchefer pour vous assurer qu'il soit

à la bonne hauteur. Branchez le réservoir à la conduite d'alimentation

de la pompe en utilisant une tuyauterie

adéquate. Suivez tous les codes et

ordonnances locales et provinciales.

Remarque : ne placez pas le réservoir

dans un endroit où il y a risque de gel

du réservoir ou des commandes. Cela

peut endommager le système.

2. Vissez, en premier, les raccords de

tuyauterie manuellement, puis serrez-

les avec la clé à tuyau.

3. Réinstallez le câblage au manostat.

Fixez les conducteurs aux connexions

en suivant vos indications. (Fig. 16)

4. Remettez le couvercle au manostat.

Assurez-vous que le robinet de vidange

standard/de vidange de la chaudière

soit fermé. (Fig. 17)

5. Enlevez le capuchon de plastique du

robinet d'admission d'air sur le dessus

du réservoir. Avec le manomètre

à pneus, vériﬁez la charge d'air du

réservoir.

Ajustez la pression de précharge

dans le réservoir de 1 à 2 psi en

dessous du réglage de l'amorçage du

manostat de la pompe. Regardez tout

d'abord à l'intérieur du capuchon au

manostat pour déterminer le réglage

de l'amorçage du manostat de la

pompe. Il devrait indiquer « 20/40 » ou

« 30/50 » ou un réglage similaire. La

pression dans le réservoir devrait être

ajustée pour être 2 psi en dessous de

la pression la moins élevée de ces deux

chiffres. C'est-à-dire, la pression du

réservoir devrait être réglée à environ

18 psi si le capuchon indique un réglage

de 20/40, ou à environ 28 psi s'il

indique un réglage de 30/50.

Le tableau, « Annexe A », indique la

charge d'air dans le réservoir lorsqu'il

est expédié de l'usine. Relâchez ou

ajoutez de l'air pour bien ajuster la

pression. Si cette charge est trop

élevée, laissez échapper un peu d'air

en appuyant sur la broche à l'intérieur

du robinet d'admission d'air. Si la

charge n'est pas sufﬁsamment élevée,

pompez-la avec une pompe pour pneus

de bicyclette ou avec un compresseur

d'air.

Sinon, vous pouvez ajuster le manostat de

manière à ce qu'il corresponde à la pression

dans le réservoir. Consultez les instructions

à l'intérieur du capuchon du manostat

pour prendre connaissance de la démarche

à suivre.

Étape V : rétablissez l'alimentation électrique.

La pompe remplira le réservoir. Le système est

maintenant prêt à être utilisé.

1. Ouvrez le robinet-vanne aﬁn de

permettre à l'eau de reﬂuer dans le

réservoir. Cela est le robinet que vous

avez fermé à l'étape I.3 {consultez

l'étape I.3 pour voir la photo du

robinet-vanne} (Fig. 18)

2. Ouvrez le robinet dans la maison qui se

trouve le plus élevé et le plus éloigné

du réservoir. Cela laissera échapper l'air

du système à mesure qu'il se remplit

d'eau.

3. Rétablissez l'alimentation électrique.

La pompe se mettra en marche et

remplira le réservoir. Vériﬁez le système

pour des fuites. Si vous constatez

une fuite, fermez immédiatement

l'alimentation électrique et réparez la

fuite au joint. L'amorçage de la pompe,

si cela est une pompe à jet, devrait

prendre de 30 secondes à 1 minute. Si

la pompe ne remplit pas le réservoir et

s'éteint au bout d'environ une minute,

vériﬁez le manomètre. Si la jauge se

meut, laissez la pompe fonctionner.

Si la jauge ne meut pas, fermez

l'alimentation électrique. Cela signiﬁe

que le manostat est soit défectueux

ou n'a pas été installé correctement.

Vériﬁez les instructions du fabricant.

Remplacez-le si nécessaire et testez

le système une autre fois pour vous

assurer qu'il est bien installé.

4. Ouvrez un robinet à proximité pour

vous assurer que le système fonctionne

correctement.

11 16

RÉSERVOIRS VERTICAUX

NUMÉRO PRESSION DE

DE MODÈLE PRÉCHARGE

HT14B 38 psi

HT20B 38 psi

HT30B 38 psi

HT32B 38 psi

HT44B 38 psi

HT62B 38 psi

HT86B 38 psi

HT119B 38 psi

ANNEXE A

-9-

IMPORTANT

Consignes de sécurité • Assurez-vous de les lire.

Ce réservoir est conçu pour utilisation avec de l'eau

potable et est limité à une pression maximale de 100

psi et à une température de service de 54,44 °C (130 °F). Veuillez prendre

note qu'un chauffe-eau ou qu'une chaudière dans un système de chauffage

à eau chaude chauffera couramment l'eau à une température plus élevée

que 54,44 °C (130 °F). Utilisez un réservoir d'expansion thermique pour un

débordement d'eau chaude provenant d'un chauffe-eau, ou utilisez un

réservoir d'expansion pour un débordement d'eau chaude dans un système

de chauffage à eau chaude. Consultez le manuel du propriétaire de votre

pompe pour l'information de sortie.

RISQUE D'EXPLOSION OU DE RUPTURE Une

soupape de surpression doit être installée pour

prévenir un excès de pression conformément au code local ou selon la

pression de service maximale désignée dans le manuel du produit, celui qui

est le moins élevé. N'exposez pas le produit à des températures de gel

ou supérieures à 93,33 °C (200 °F). N'ajustez pas la précharge ou ne

repressurisez pas ce produit à moins d'avoir besoin d'effectuer des

ajustements lors de l'installation initiale, et surtout si le produit est corrodé,

endommagé ou présente une intégrité réduite. Les ajustements à la

précharge doivent être faits uniquement à la température ambiante.

Omettre d'avoir la bonne dimension de produit ou de suivre ces instructions

pourrait provoquer une contrainte excessive sur le système et pourrait

provoquer une défaillance du produit, des blessures graves ou la mort, une

fuite et/ou des dommages matériels.

Ce produit, comme la plupart des produits sous

pression, peut se corroder avec le temps. Il peut

s'affaiblir et éclater ou exploser, causant des blessures graves ou la mort,

une fuite et/ou des dommages matériels. Pour réduire ce risque, un

professionnel qualiﬁé doit installer, inspecter et effectuer l'entretien

périodique du produit. Un bac récepteur connecté à un drain adéquat doit

être installé s'il y a un risque qu'une fuite ou qu'une inondation cause des

dommages matériels. N'effectuez pas cette installation dans un endroit où

une fuite du système ou des raccords pourraient causer des dommages

matériels à la zone adjacente à l'appareil ou aux étages inférieurs de

l'immeuble.

Chlore et eau agressive : la qualité de l'eau peut

inﬂuencer de manière importante la durée de vie de

ce produit. Vous devriez la tester aﬁn d'y détecter la présence possible

d'éléments corrosifs, d'acidité, de matières solides totales et d'autres

contaminants pertinents, y compris le chlore, et traitez votre eau

adéquatement pour vous assurer d'un rendement satisfaisant et pour

prévenir une défaillance prématurée.

Remarque : inspectez l'appareil pour des dommages encourus lors de

l'expédition. Si vous constatez des dommages, avisez immédiatement

le transporteur ou le magasin où l'achat a été effectué. Si le produit

présente des signes de défectuosité ou de corrosion, veuillez appeler

immédiatement un professionnel qualiﬁé aﬁn d’éviter tout risque de

blessures et de dommages matériels. Des exemplaires courants du manuel

du produit peuvent être visualisés au www.waterworkerdiy.com. Utilisez un

équipement de sécurité approprié lors de l'installation.

Comme avec tous les produits de plomberie et de

réservoirs de stockage d'eau, les bactéries peuvent

y proliférer et ce, particulièrement pendant les périodes de non-utilisation.

Consultez votre professionnel local en plomberie concernant la démarche

à suivre pour désinfecter sécuritairement votre plomberie résidentielle.

DANGER ! RISQUE D'EXPLOSION LORSQUE LE

RÉSERVOIR POUR PUITS A ÉTÉ EN SERVICE ET

QU'UN CHANGEMENT À UNE PRESSION DE PRÉCHARGE SUPÉRIEURE

EST NÉCESSAIRE EN RAISON D'UNE MODIFICATION REQUISE AU

RÉGLAGE DU MANOSTAT ; OMETTRE DE SUIVRE LES INSTRUCTIONS DU

MANUEL POURRAIT CAUSER UNE RUPTURE OU UNE EXPLOSION,

POSSIBLEMENT CAUSER DES BLESSURES GRAVES OU LA MORT, ET/OU

DES DOMMAGES MATÉRIELS.

N'AJUSTEZ PAS LA PRESSION DE PRÉCHARGE S'IL Y A EU UNE

RÉDUCTION DU TEMPS DE LA FRÉQUENCE DE POMPAGE OU LA

PRESSION DE PRÉCHARGE COMPARÉE À SON RÉGLAGE INITIAL. LA

RAISON EST QUE LA RÉDUCTION EN TEMPS DE LA FRÉQUENCE DE

POMPAGE PEUT SURVENIR D'UNE PERTE DE PRESSION D'AIR DANS

LE RÉSERVOIR QUI, À SON TOUR, PEUT INDIQUER QU'IL Y A PEUT

ÊTRE DE LA CORROSION INTERNE ET TOUTE REPRESSURISATION OU

PRESSION ADDITIONNELLE POURRAIT PROVOQUER UNE RUPTURE

OU UNE EXPLOSION, ET/OU DES DOMMAGES MATÉRIELS.

PRESSION DE SERVICE MAXIMALE. Chaque réservoir

pour puits est testé pour sont étanchéité à l'air

à 125 psi manométriques, la pression de service maximale pour la conduite

du réservoir pour puits. S'il s'avérait que la pression surpasse 125 psi

manométriques, une bonne sélection et un bon format de réservoir pour

puits de fabrication ASME devrait être effectué.

SOUPAPE DE SURPRESSION REQUISE. Une soupape

de surpression doit être installée, laquelle est

conﬁgurée pour s'ouvrir lors de pressions excessives (75 psi manométriques

ou plus). Cela protègera le réservoir pour puits et les autres composants

du système dans l'éventualité d'une défectuosité du manostat, laquelle

préviendrait l'arrêt de la pompe. La soupape de surpression doit être

installée au raccord du réservoir pour puits et à la tuyauterie, et avoir un

écoulement équivalant à la capacité de la pompe à 75 psi manométriques.

Au moins une fois tous les 3 ans, ou s'il y a présence d'écoulement, un

entrepreneur licencié devrait vériﬁer la température et inspecter la soupape

de surpression, et la remplacer s'il y a une présence évidente de corrosion

ou si elle ne fonctionne pas. OMETTRE L'INSPECTION DE CETTE SOUPAPE

COMME INDIQUÉ POURRAIT RÉSULTER EN UNE TEMPÉRATURE D'EAU

NON SÉCURITAIRE OU UNE ACCUMULATION DE PRESSION, CE QUI

POURRAIT PROVOQUER LA DÉFAILLANCE DU PRODUIT, DES BLESSURES

GRAVES OU LA MORT ET/OU DES DOMMAGES MATÉRIELS IMPORTANTS

ET ANNULERA LA GARANTIE DU PRODUIT.

Pour votre sécurité, les informations qui se trouvent

dans ce manuel doivent être suivies pour réduire le

risque de chocs électriques, de dommages matériels ou de blessures.

Assurez-vous d'avoir une mise à la terre adéquate et conforme aux codes et

aux ordonnances.

N'utilisez pas ce réservoir pour des produits chimiques, des solvants, des

produits pétroliers, des acides, ou tout liquide autre que l'eau potable. Cela

pourrait entraîner une défaillance prématurée due à la corrosion.

Assurez-vous que le manostat à l'intérieur de votre système pour puits soit

réglé assez bas pour arrêter la pompe. Si tous les robinets et les soupapes

de votre plomberie sont fermés et que le réglage du manostat est trop

élevé, la pompe peut fonctionner continuellement sans faire passer l'eau

dans le système. Cela pourrait endommager ou griller la pompe.

AVERTISSEMENT AFFÉRENTE À LA PROPOSITION

65 DE LA CALIFORNIE ! D’après l’état de la Californie,

ce produit contient des substances chimiques susceptibles d’être

cancérigènes, de causer des anomalies congénitales ou d'autres problèmes

reproductifs. (Installateur/entrepreneur de la Californie - la loi de la Californie

exige que cet avis soit donné aux consommateurs/utilisateurs de ce

produit.) Pour de plus amples renseignement : www.waterworkerdiy.com/

prop65.htm

1400 Division Road, West Warwick, RI 02893 • Téléphone : 401.884.6300 • Télécopieur : 401.885.2567 • www.waterworkerdiy.com

Produits couverts : tous les produits fabriqués par WATER WORKER. (« WATER WORKER »).

Cette garantie ne peut pas être transférée - elle s'applique uniquement au premier acheteur ou le premier utilisateur du produit. En acceptant et en

gardant ce produit, vous acceptez toutes les conditions de la garantie et les restrictions de responsabilités indiquées ci-dessous.

AVERTISSEMENT IMPORTANT - VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS DU MANUEL D'INSTALLATION, DE FONCTIONNEMENT ET

D'ENTRETIEN (« MANUEL ») pour éviter des blessures graves et/ou des dommages matériels, et pour vous assurer d'une utilisation sécuritaire et du bon

entretien de ce produit.

Postez votre carte d'enregistrement du produit dans les 30 jours suivant l'achat pour assurer votre couverture de garantie. Dans le cas contraire, une

preuve d'achat sera requise pour chaque réclamation sous garantie.

Qui reçoit la garantie du produit WATER WORKER

Tous les acheteurs ou les premiers utilisateurs du nouveau produit. Cette garantie n’est pas transférable.

Qu'est-ce qui est couvert par cette garantie

WATER WORKER garantit à l'acheteur ou au premier utilisateur du nouveau produit qu'au moment de la fabrication, le produit est sans défectuosité

matérielle ou de main-d'oeuvre. Toute réclamation sous garantie doit être soumise dans un délai d'un (1) an à moins qu'une autre période de temps

soit énoncée dans le manuel, à partir de la date à laquelle le produit a été acheté.

Ce que WATER WORKER fera si vous avez une réclamation couverte sous garantie

Dans l'éventualité du non-respect de la présente garantie, WATER WORKER va, à sa discrétion soit effectuer des réparations pour corriger toute

défectuosité matérielle ou de main-d'oeuvre, soit fournir et livrer des pièces ou des produits de remplacement neufs ou usagés. WATER WORKER

n'acceptera pas toutes réclamations pour des coûts de main-d'oeuvre ou pour tout autre coût.

Ce que cette garantie ne couvre pas - Exclusions et restrictions

Cette garantie ne couvre pas toute défaillance ou tout problème à moins qu'il n'ait été causé par une défectuosité matérielle ou de main-d'oeuvre. De

plus, cette garantie ne s'appliquera pas :

• Si le produit n'est pas correctement installé, utilisé, réparé ou entretenu tel qu'indiqué dans le manuel fourni avec le produit ;

• Pour toute défaillance ou défectuosité encourue lors d'abus (y compris le gel) ; négligent et inadéquat : manutention, expédition (par quiconque

autre que WATER WORKER), entreposage, utilisation, fonctionnement, accident ; ou modification, foudre, inondation ou toute autre condition

environnementale ;

• Pour toute défaillance ou tout problème résultant de l'utilisation du produit à des fins autres que celles spécifiées dans le manuel du produit ou la

modification de toute pièce du produit ;

• La présente garantie ne couvre pas les coûts de main-d'oeuvre, les frais d'expédition, les frais de services, les dépenses afférentes à la livraison, les

frais administratifs ou tout coût engendré lors de la désinstallation ou de l'installation du produit ;

• La présente garantie ne couvre pas les réclamations soumises à WATER WORKER, à un distributeur ou à un détaillant autorisé WATER WORKER plus

de 30 jours après l'expiration de la période de garantie décrite dans la présente garantie ;

• La présente garantie ne couvre pas les coûts de réparation ou de remplacement non autorisés à l'avance par WATER WORKER.

Restrictions supplémentaires de garantie

TOUTES LES GARANTIES EXPLICITES, Y COMPRIS LES GARANTIES EXPLICITES DE QUALITÉ MARCHANDE ET D'APTITUDE POUR UN USAGE

PARTICULIER SONT EXPRESSÉMENT EXCLUES.

Restrictions des recours

LES RECOURS CONTENUS DANS CETTE GARANTIE SONT LES RECOURS EXCLUSIFS DE L'ACHETEUR OU DU PREMIER UTILISATEUR. WATER

WORKER NE SERA EN AUCUN CAS TENU RESPONSABLE POUR UNE SOMME SUPÉRIEURE AU PRIX PAYÉ POUR LE PRODUIT, ET LES MONTANTS

AFFÉRENTS AUX RECOURS DE L'ACHETEUR OU DU PREMIER UTILISATEUR NE POURRONT ÊTRE SUPÉRIEURS AU PRIX PAYÉ POUR LE PRODUIT.

WATER WORKER, NE SERA EN AUCUN CAS TENU RESPONSABLE POUR TOUT DOMMAGE PARTICULIER, INDIRECT, ACCESSOIRE OU CONSÉCUTIF,

RÉSULTANT SOIT DE LA NON-LIVRAISON, DE L'UTILISATION, DE LA MAUVAISE UTILISATION DU PRODUIT ; DE L'INCAPACITÉ À UTILISER LE PRODUIT ;

DÉFAUTS DANS LE PRODUIT ; DE LA NÉGLIGENCE DE WATER WORKER OU DE TOUT AUTRE DÉLIT. Cette exclusion s'applique indépendamment du fait

que de tels dommages soient recherchés pour violation de la garantie, rupture de contrat, négligence, responsabilité sans faute, délit ou en vertu de toute

autre théorie juridique. De tels dommages comprennent, sans y être limités, les inconvénients, la perte ou les dommages à la propriété, la moisissure, la

perte de profits, la perte d'épargne ou de revenu ; la perte de l'utilisation des produits ou tout autre équipement associé, d’installations, de bâtiments ou

services ; les temps d'arrêt ; et les réclamations des tierces parties, y compris les clients.

Que faire si vous avez un problème couvert par cette garantie

Tout service couvert par la garantie doit être autorisé par WATER WORKER. Contactez la personne à qui vous avez acheté le produit, lequel doit

recevoir l'autorisation d'un distributeur WATER WORKER ou de WATER WORKER. Si vous n'obtenez pas une réponse rapide, veuillez contacter

directement WATER WORKER au 877-324-8863. Un avis de réclamation sous garantie devrait être soumis par le distributeur autorisé à WATER

WORKER à l'adresse suivante :

WATER WORKER, département de réclamation sous garantie.

1400 Division Road, West Warwick, RI 02893

Avant que WATER WORKER prenne une décision quant à fournir tout pièce ou produit de remplacement, il peut en tant que condition préalable à la

prise d'une telle décision, exiger que le demandeur de la réclamation sous garantie expédie le produit par port prépayé à un distributeur autorisé WATER

WORKER ou à WATER WORKER et de fournir la preuve d'achat attestée par la facture de vente d'origine ou par l'enregistrement du produit.

Garantie de remplacement du produit

En cas de remplacement d'un produit ou de tout composant, WATER WORKER se réserve le droit d'apporter des changements à la conception, à la

fabrication ou au matériel du produit ou du composant de remplacement, lesquels seront assujettis à toutes les conditions et restrictions de cette

garantie, hormis que la période de garantie applicable sera réduite proportionnellement à la durée pendant laquelle le demandeur possédait le produit

avant de soumettre une notification de la réclamation sous garantie.

GARANTIE LIMITÉE DU PRODUIT WATER WORKER®

-11-

Lo que necesitará

Antes de comenzar

Siempre asegúrese de equipar el sistema de pozo con una válvula disipadora

de presión adecuada. Con esto debería ser posible descargar todo el caudal

de la bomba a, o por debajo de, la presión de trabajo máxima del componente

nominal más bajo del sistema. Consulte el manual del usuario para obtener

información sobre el caudal de la bomba. Esto es fundamental para el

funcionamiento seguro del sistema de pozo. Este producto cuenta con una

garantía de 5 años. Consultar la Garantía Limitada de WATER WORKER

para mas detalles.

LEA DETENIDAMENTE EL MANUAL DE INSTALACIÓN,

FUNCIONAMIENTO Y MANTENIMIENTO DEL PRODUCTO.

SI NO SIGUE LAS INSTRUCCIONES Y LAS ADVERTENCIAS EN EL MANUAL

PODRÍAN PRODUCIRSE LESIONES GRAVES O MORTALES O DAÑOS

MATERIALES E INVALIDAR LA GARANTÍA DEL PRODUCTO. ESTE PRODUCTO

DEBE SER INSTALADO POR UN PROFESIONAL CALIFICADO. SIGA TODAS LAS

NORMATIVAS Y LOS CÓDIGOS ESTATALES Y LOCALES VIGENTES. EN CASO DE

NO TENER DICHOS CÓDIGOS, SIGA LAS EDICIONES ACTUALES DEL CÓDIGO

DE PLOMERÍA NACIONAL Y DEL CÓDIGO DE ELECTRICIDAD NACIONAL, SEGÚN

CORRESPONDA.

ESTE ES EL SÍMBOLO DE LAS ALERTAS DE SEGURIDAD. SE USA

PARA ALERTAR SOBRE POSIBLES LESIONES PERSONALES Y OTROS

PELIGROS. OBEDEZCA TODOS LOS MENSAJES DE SEGURIDAD QUE

SIGAN ESTE SÍMBOLO PARA DISMINUIR EL RIESGO DE LESIONES PERSONALES

Y DAÑOS MATERIALES.

INFORMACIÓN DE SEGURIDAD GENERAL IMPORTANTE: EN LAS SIGUIENTES

INSTRUCCIONES APARECEN ALERTAS DE SEGURIDAD ESPECÍFICAS

ADICIONALES.

Si no se usa un tamaño de tanque de pozo adecuado, esto

implicará una tensión excesiva y podría producir fallas en

el producto, ﬁltraciones, desbordamientos o daños materiales.

Para su seguridad, debe seguir la información en este

manual para minimizar el riesgo de descargas eléctricas,

lesiones personales o daños materiales. Realice la conexión a tierra adecuada

para cumplir con todos los códigos y las normas gubernamentales.

1. Si va a instalar un sistema de pozo completamente nuevo, siga los

pasos II, III, IV y V. Omita el paso I, ya que no va retirar un tanque

existente. Sin embargo, asegúrese de que el suministro eléctrico esté

apagado antes de conectar el interruptor de presión a las conexiones

eléctricas de la casa. Si tiene alguna duda sobre el trabajo con la

electricidad, llame a un profesional autorizado.

2. Si va a reemplazar un tanque de acero plano por un tanque de diafragma

Water Worker:

a. Un tanque de diafragma está presurizado con aire desde fábrica (a una

presión similar a la de la de un neumático de auto). Es por esto que será

menor al tanque de acero plano, aunque ambos tanques proporcionen la

misma cantidad de agua presurizada. Por eso, es posible que tenga que

ajustar la tubería para alcanzar las conexiones nuevas.

b. Instale una válvula disipadora en la conexión del tanque para garantizar la

seguridad del sistema.

c. Si tiene una bomba sumergible de pozo profundo, quite todos los

dispositivos de carga de aire desde el sistema de pozo (válvulas de

descarga, oriﬁcios divisores de tensión, líneas de vacío y conexiones).

Luego tape los oriﬁcios donde estaban colocados estos dispositivos

(consulte el manual del usuario para veriﬁcar la ubicación de los

dispositivos). Estos dispositivos no son necesarios para los tanques

precargados y si no los quita y tapa los oriﬁcios, puede entrar aire en

el sistema de pozo, crear sobretensión, dañar el sistema y afectar el

rendimiento.

d. Si tiene una bomba de chorro, quite los accesorios y tape las aperturas

donde las líneas de vacío o aire y los controles del volumen de aire se

conectan con la bomba o la tubería. Si no los quita y tapa los oriﬁcios,

puede entrar aire a las tuberías y dañar el sistema de pozo y afectar el

rendimiento.

e. Además de lo anteriormente mencionado, siga los pasos I al V.

3. Si va a reemplazar un tanque de diafragma o ﬂexible por este tanque de

diafragma Water Worker:

a. Si los dos tanques tienen el mismo tamaño, siga los pasos I a V.

b. Si tienen distintos tamaños, siga los pasos I a V y también ajuste la tubería

según corresponda para adaptarla al nuevo tamaño.

4. Es una buena práctica reemplazar el manómetro y el interruptor de

presión siempre que reemplace un tanque viejo. Por supuesto que puede

volver a usar el ensamblaje cruzado del tanque si reemplaza un tanque de

diafragma por otro tanque de diafragma (incluido el cruce del tanque, el

manómetro, el interruptor de presión, la válvula disipadora, la boquilla de

la tubería y el drenaje).

a. Si vuelve a usar el ensamblaje cruzado del tanque, omita el paso II. En

este caso, asegúrese de que el tanque se instale lo más cerca posible del

interruptor de presión. Esto hará que el sistema funcione con la mayor

eﬁcacia posible.

b. Si reemplaza el ensamblaje cruzado del tanque con piezas nuevas cuando

instala el tanque nuevo, complete todos los pasos de las instrucciones,

pasos I al V.

VÁLVULA DISIPADORA REQUERIDA. Se debe instalar

una válvula disipadora y debe estar conﬁgurada para

abrirse cuando haya presiones excesivas (75 psig o más). Esto protegerá

el tanque del pozo y otros componentes del sistema en caso de que el

interruptor de presión funcione mal y no se pueda apagar la bomba. La válvula

disipadora se debe instalar en la conexión del tanque del pozo a la tubería

del sistema y debe tener una descarga igual a la capacidad de la bomba de

75 psig. Al menos una vez cada 3 años o cuando se descargue, un contratista

autorizado debe inspeccionar la válvula disipadora de presión y temperatura

y reemplazarla si hubiera corrosión o no funcionara. SI NO SE INSPECCIONA

ESTA VÁLVULA COMO SE INDICA, PODRÍA PRODUCIRSE UN INCREMENTO

DE PRESIÓN O DE TEMPERATURA PELIGROSO QUE PODRÍA OCASIONAR LA

FALLA DEL PRODUCTO, LESIONES GRAVES O INCLUSO LA MUERTE O DAÑOS

MATERIALES GRAVES E INVALIDAR LA GARANTÍA DEL PRODUCTO.

5. Siempre asegúrese de equipar el sistema de pozo con una válvula

disipadora de presión adecuada. Ya sea que vuelva a usar el ensamblaje

cruzado del tanque o haya montando uno nuevo, asegúrese de que el

ensamblaje incluya una válvula disipadora que pueda descargar todo el

caudal de la bomba a, o por debajo de, la presión de trabajo máxima

del componente nominal más bajo en el sistema. Consulte el manual del

usuario para obtener información sobre el caudal de la bomba. Esto es

fundamental para el funcionamiento seguro del sistema.

MANUAL DE INSTALACIÓN PARA LOS TANQUES VERTICALES DEL

SISTEMA DE POZO

Modelos HT14B, HT20B, HT30B, HT32B, HT44B, HT62B, HT86B y HT119B

Guarde este manual con el tanque para referencia en el futuro.

Herramientas recomendadas

Llave inglesa

Pinzas regulables

Llave para tuberías

Sierra para metales

Destornillador

Cinta métrica

Medidor de presión de neumáticos

Tamaño de conexión del tanque de

agua de 1" NPTF (rosca para tubos)

Manómetro

Válvula disipadora

Válvula de retención

Válvula de drenaje

Interruptor de presión

Cruce del tanque (10" Lx1" NPTM)

Cinta Teﬂon®

Piezas adicionales requeridas (no incluidas)

-12-

Cómo instalar el tanque

Paso I: Desconecte y retire el tanque existente

después de apagar el suministro eléctrico

y de drenar el sistema.

1. Encuentre el panel del disyuntor o de

la caja de fusibles de su casa. Apague

el suministro eléctrico de la bomba del

pozo.

Para su seguridad,

debe seguir la

información en este manual para

minimizar el riesgo de descargas

eléctricas, lesiones personales o daños

materiales. Realice la conexión a tierra

adecuada para cumplir con todos los

códigos y las normas gubernamentales.

Abra una canilla dentro la casa. Drene el

sistema todo lo que sea posible dejando

correr el agua hasta que se termine.

3. Cierre la válvula de bola o esclusa

(esta es la válvula que controla el ﬂujo

de agua del tanque hacia el sistema de

tuberías de la casa). (Fig. 1)

4. Drene el agua restante del tanque

con una manguera de jardín en

un balde o en el drenaje del suelo.

Coloque una manguera de jardín

en la canilla al frente del cruce del

tanque. Coloque el otro extremo de

la manguera en un balde para que

esté a un nivel inferior que la canilla.

Abra la válvula de drenaje y drene el

agua hacia afuera del tanque. Puede

ser necesario ventilar el tanque con

la válvula de aire para dejar que se

drene por completo. (Fig. 2)

5. Desconecte la conexión eléctrica

del interruptor de presión. (Primero

asegúrese de que el suministro

eléctrico a la bomba este apagado.)

a. Aﬂoje la tuerca hexagonal en la parte

superior de la tapa con pinzas o con

la llave inglesa. Desenrosque a mano.

(Fig. 3)

b. Quite la tapa del interruptor de presión.

c. Desenrosque las conexiones de los

cables.

d. Marque qué cable va con qué tornillo

en el interruptor de presión (es decir,

tenga en cuenta que el cable verde

se conecta al tornillo frontal; de ser

necesario, márquelo con cinta de

enmascarar). (Fig. 4)

Desenrosque el conector de la abrazadera

que sostiene la conexión eléctrica al

interruptor de presión. (Fig. 5)

f. Saque los cables del interruptor de

presión. (Fig. 6)

6. Aﬂoje y desenrosque las conexiones

de unión que sostienen el tanque

y el conjunto del cruce del tanque/

manómetro/interruptor de presión en

su lugar. (Fig. 7-8)

7. Coloque el tanque de costado con

el cruce del tanque apuntando hacia

arriba. Quite el ensamblaje cruzado del

tanque desenroscándolo con la llave

para tuberías. (Fig. 9)

Paso II: Monte la unidad cruzada del tanque

nuevo.

NOTA: Si vuelve a usar el ensamblaje cruzado del tanque viejo, vaya al

paso III.

1. Si usa piezas nuevas para el ensamblaje

cruzado del tanque, saque el cruce del

tanque, el manómetro, el interruptor

de presión, la válvula disipadora

y la boquilla de la tubería nueva de

sus embalajes.

Monte la unidad cruzada del tanque

nuevo. Aplique cinta Teﬂon® a las

roscas macho en el manómetro del

cruce del tanque y en ambos extremos

de la boquilla de la tubería. (Fig. 10)

Aplíquela en el sentido de las agujas

del reloj (es decir, parte inferior hacia

arriba y hacia usted). Aplique 3 vueltas

completas.

2. Inserte la boquilla de la tubería en uno

de los oriﬁcios en la parte superior

de la "barra" del cruce del tanque.

(No importa cuál). Ajuste con la llave

inglesa. (Fig. 11)

3. Inserte el manómetro en el otro oriﬁcio

en la parte superior de la barra. Ajuste

la tuerca de latón cuadrada con la

llave inglesa. Ajuste a mano, luego

con una llave. No ajuste demasiado. La

cinta Teﬂon® garantizará un sellado

suﬁciente. Una vez ajustado, no lo

aﬂoje. Si lo hace, es más probable que

haya ﬁltraciones en las juntas. (Fig. 12)

Instale el interruptor de presión en la

parte superior de la boquilla de la tubería.

Una vez más, ajuste la tuerca de latón

hexagonal con la llave inglesa. Ajústela

a mano. Luego ajuste con la llave.

5. Instale un drenaje en el brazo de la

barra del cruce del tanque. Ajústelo con

la llave inglesa. (Fig. 13)

Se debe instalar

una bandeja

colectora a un drenaje adecuado en caso

de que la ﬁltración o el desbordamiento

puedan causar daños materiales

al área adyacente al artefacto o a pisos

inferiores de la estructura.

6. Instale la válvula disipadora en la otra

apertura roscada hembra en el frente

de la barra del tanque. (Fig. 14)

Siempre asegúrese

equipar el

sistema de pozo con una

válvula

disipadora de presión adecuada.

Paso III: Instale el nuevo

ensamblaje cruzado del

tanque en el tanque nuevo.

1. Quite el tapón plástico del codo en la

parte inferior del tanque. Deseche el

tapón.

2. Instale el ensamblaje cruzado del

tanque en el tanque. Ya sea que use el

ensamblaje cruzado del tanque nuevo

o que vuelva a usar el ensamblaje

cruzado del tanque viejo, colóquelo

según el paso II antes mencionado.

Aplique cinta Teﬂon® en las roscas

en la parte inferior del “vástago” del

cruce del tanque. Inserte el vástago

en el adaptador roscado hembra en

la parte inferior del tanque. Ajuste

a mano, luego con una llave. (Fig. 14-15)

-13-

Paso IV: Instale el tanque nuevo.

1. Instale el tanque nuevo. Colóquelo donde estaba el tanque viejo

o sosténgalo en una posición para lograr que las tuberías encajen

con el cruce del tanque. De ser necesario, coloque el tanque sobre

ladrillos de jardín o bloques de hormigón para asegurarse de que esté

a la altura adecuada. Conecte el tanque

a las líneas de suministro de la bomba

usando tuberías para que encajen. Siga

todos los códigos y las regulaciones

estatales y locales vigentes. Nota: No

coloque el tanque donde este o los

controles se puedan congelar. Esto

puede dañar el sistema.

2. Primero enrosque las uniones de las

tuberías a mano, luego ajuste con la

llave inglesa.

3. Vuelva a instalar los cables en el

interruptor de presión. Coloque los

cables en las conexiones según lo que

haya marcado. (Fig. 16)

4. Vuelva a colocar la tapa del interruptor

de presión. Asegúrese de que la válvula

de drenaje de la caldera/del drenaje

estándar esté cerrada. (Fig. 17)

5. Quite la tapa de plástico de la válvula

de aire en la parte superior del

tanque. Controle la carga de aire en el

tanque con el medidor de presión de

neumáticos.

Ajuste la presión de precarga en el

tanque para que esté entre 1 y 2 psi

por debajo del parámetro de reducción

de la bomba del interruptor de presión.

Primero mire dentro de la tapa

hacia el interruptor de presión para

determinar el parámetro de reducción

de la bomba. Debería decir “20/40”

o “30/50” o similar. La presión del

tanque se debe ajustar a 2 psi por debajo

de la presión inferior de estos dos

números. Es decir, la presión del tanque

debe conﬁgurarse aproximadamente

a 18 psi si la tapa indica un parámetro

de reducción de 20/40 o a 28 si la tapa

indica un parámetro de 30/50.

La tabla, "Muestra A", indica la

carga de aire en el tanque cuando

el tanque se envía de fábrica. Libere

o agregue aire para ajustar la presión

de forma adecuada. Si la carga es

demasiado alta, libere una parte del

aire presionando hacia abajo el perno

dentro de la válvula de aire. Si la carga

es demasiado baja, cargue el tanque

con una bomba para neumáticos de

bicicleta o un compresor de aire.

También puede ajustar el interruptor de

presión para que coincida con la presión en

el tanque. Lea las instrucciones dentro de la

tapa del interruptor de presión para saber

cómo hacer esto.

Paso V: Vuelva a encender el suministro

eléctrico. La bomba llenará el tanque. Ahora, el

sistema está listo para su uso.

1. Abra la válvula de esclusa para dejar

correr el agua de nuevo hacia el

tanque. Esta es la válvula que cerró

en el paso I.3 (consulte el paso I.3 para

ver la foto de la válvula de esclusa).

(Fig. 18)

2. Abra la canilla de la casa que esté

más alta y más lejos del tanque. Esto

permitirá que el aire salga del sistema

a medida que entra el agua.

3. Vuelva a encender el suministro

eléctrico. La bomba arrancará

y llenará el tanque. Controle que no

haya ﬁltraciones en el sistema. Si ve

una ﬁltración, apague el suministro

eléctrico de inmediato y repare la

ﬁltración en la junta. Le tomará de

30 segundos a 1 minuto a la bomba

cebar si es una bomba a chorro. Si la

bomba no llena el tanque y se apaga

en un minuto más o menos, controle

el manómetro. Si el medidor se mueve,

deje que la bomba siga funcionando.

Si el medidor no se mueve, apague

el suministro eléctrico. Esto signiﬁca

que el interruptor de presión está mal

instalado o es defectuoso. Veriﬁque

las instrucciones del fabricante. De

ser necesario, reemplácelo y vuelva

a probar el sistema para ver que se

haya instalado correctamente.

4. Abra una canilla cercana para ver si el

sistema funciona correctamente.

11 16

TANQUES VERTICALES

N.° DE PRESIÓN DE

MODELO PRECARGA

HT14B 38 psi

HT20B 38 psi

HT30B 38 psi

HT32B 38 psi

HT44B 38 psi

HT62B 38 psi

HT86B 38 psi

HT119B 38 psi

MUESTRA A

-14-

IMPORTANTE

Instrucciones de seguridad • Asegúrese de leerlas.

Este tanque está diseñado para ser usado con agua

potable, está limitado a una presión máxima de 100

psi y a una temperatura máxima de trabajo de 54 °C (130 °F). Tenga en

cuenta que: un calentador de agua o una caldera en un sistema hidrónico

de calefacción habitualmente calentará el agua a más de 54 °C (130 °F).

Use un tanque de expansión termal para el desbordamiento de agua

caliente de un calentador de agua o use un tanque de expansión para el

desbordamiento de agua caliente de un sistema hidrónico de calefacción.

Consulte el manual del usuario para obtener información sobre el caudal de

la bomba.

PELIGRO DE EXPLOSIÓN O ROTURA Se debe

instalar una válvula de alivio para evitar que la

presión exceda los requisitos del código local o la presión de trabajo

máxima designada en el Manual del producto, la que sea menor. No

exponga el producto a temperaturas de congelación o que excedan los

93 °C (200 °F). No ajuste la precarga ni vuelva a aplicar presión a este

producto excepto en los ajustes requeridos al momento de la instalación

inicial, en especial si el producto se corroe, se daña o disminuye su

integridad. Los ajustes de precarga se deben realizar solo a temperatura

ambiente. Si no se calibra el producto de manera adecuada o no sigue

estas instrucciones causará una tensión excesiva en el sistema que llevará

a la falla del producto, a lesiones personales graves o mortales,

a ﬁltraciones o a daños materiales.

Este producto, como la mayoría de los productos

a presión, se puede corroer con el paso del tiempo.

Se puede debilitar y estallar o explotar causando lesiones graves

o mortales, ﬁltración o desbordamiento o daños materiales. Para minimizar

el riesgo, un profesional autorizado debe instalar el producto

e inspeccionarlo y realizar el servicio técnico periódicamente. Se debe

instalar una bandeja colectora a un drenaje adecuado en caso de que la

ﬁltración o el desbordamiento puedan causar daños materiales. No lo

coloque en un área donde la ﬁltración del tanque o las conexiones puedan

causar daños materiales al área adyacente al artefacto o a pisos inferiores

de la estructura.

Cloro y agua agresiva: la calidad del agua puede

inﬂuenciar de forma signiﬁcativa la vida útil de este

producto. Debe hacer una prueba para elementos corrosivos, acidez,

sólidos totales y otros contaminantes relevantes, incluido el cloro, y tratar

el agua de manera adecuada para garantizar un rendimiento satisfactorio

y prevenir las fallas prematuras.

Nota: Inspeccione si hay daños debidos al transporte, de ser así, notiﬁque

al transportista o al comercio donde lo compró de inmediato. Para evitar

el riesgo de lesiones personales y daños materiales, si el producto parece

funcionar mal o muestra signos de corrosión, llame a un profesional

caliﬁcado de inmediato. Las copias actualizadas del Manual del producto

se pueden encontrar en www.waterworkerdiy.com. Use el equipo de

seguridad adecuado cuando realice la instalación.

Como en todos los productos de plomería y en los

contenedores para el almacenamiento de agua,

pueden crecer bacterias en este producto, en especial mientras no está en

uso. Consulte a su plomero profesional local acerca de los pasos que puede

tomar para desinfectar de forma segura el sistema de tuberías de su hogar.

PELIGRO PELIGRO DE EXPLOSIÓN, SI SE HA

REALIZADO EL SERVICIO TÉCNICO AL TANQUE DE

POZO Y ES NECESARIO CAMBIAR A UNA PRESIÓN DE PRECARGA MÁS

ALTA DEBIDO A UN CAMBIO REQUERIDO EN EL PARÁMETRO DEL

INTERRUPTOR DE PRESIÓN, SI NO SIGUE EL MANUAL DE INSTRUCCIONES

PUEDE OCASIONAR UNA ROTURA O UNA EXPLOSIÓN QUE

POSIBLEMENTE CAUSEN LESIONES GRAVES O MORTALES O DAÑOS

MATERIALES.

NO AJUSTE LA PRESIÓN DE PRECARGA SI HUBO UNA REDUCCIÓN EN

EL TIEMPO DE CICLO DE LA BOMBA O EN LA PRESIÓN DE PRECARGA

COMPARADA CON EL PARÁMETRO INICIAL. ESTO SE DEBE A QUE LA

REDUCCIÓN EN EL TIEMPO DE CICLO DE LA BOMBA SE PUEDE DEBER

A LA PÉRDIDA DE PRESIÓN DE AIRE DEL TANQUE QUE A SU VEZ

PUEDE SIGNIFICAR QUE EXISTE UNA CORROSIÓN INTERNA Y TODA

REPRESURIZACIÓN O PRESIÓN ADICIONAL PUEDE OCASIONAR UNA

ROTURA O UNA EXPLOSIÓN O DAÑOS MATERIALES.

PRESIONES MÁXIMAS DE TRABAJO. Cada tanque de

pozo se prueba con aire a 125 psig, la presión máxima

de trabajo para la línea del tanque de pozo. Si las presiones exceden los

125 psig, se debe realizar la selección adecuada y la calibración de un tanque

de pozo construido bajo las normas ASME.

VÁLVULA DISIPADORA REQUERIDA. Se debe instalar

una válvula disipadora y debe estar conﬁgurada

para abrirse cuando haya presiones excesivas (75 psig o más). Esto

protegerá el tanque del pozo y otros componentes del sistema en caso

de que el interruptor de presión funcione mal y no se pueda apagar

la bomba. La válvula disipadora se debe instalar en la conexión del

tanque del pozo a la tubería del sistema y debe tener una descarga

igual a la capacidad de la bomba de 75 psig. Al menos una vez cada

3 años o cuando se descargue, un contratista autorizado debe inspeccionar

la válvula disipadora de presión y temperatura y reemplazarla si hubiera

corrosión o no funcionara. SI NO SE INSPECCIONA ESTA VÁLVULA COMO

SE INDICA, PODRÍA PRODUCIRSE UN INCREMENTO DE PRESIÓN O DE

TEMPERATURA PELIGROSO QUE PODRÍA OCASIONAR LA FALLA DEL

PRODUCTO, LESIONES GRAVES O INCLUSO LA MUERTE O DAÑOS

MATERIALES GRAVES E INVALIDAR LA GARANTÍA DEL PRODUCTO.

Para su seguridad, debe seguir la información en este

manual para minimizar el riesgo de descargas

eléctricas, lesiones personales o daños materiales. Realice la conexión

a tierra adecuada para cumplir con todos los códigos y las normas

gubernamentales.

No use este tanque para químicos, solventes, derivados del petróleo, ácidos

ni ningún otro ﬂuido que no sea agua potable. Esto puede causar fallas

prematuras debido a la corrosión.

Asegúrese de que el interruptor de presión en el sistema de pozo se

conﬁgure lo suﬁcientemente bajo como para apagar la bomba. Si todas las

canillas y las válvulas están cerradas en el sistema de tuberías y el parámetro

del interruptor de presión es muy alto, la bomba puede funcionar sin

interrupción sin agua en el sistema. Esto puede dañar o quemar la bomba.

ADVERTENCIA, PROPOSICIÓN 65 DE CALIFORNIA

Este producto contiene un químico que el Estado de

California reconoce que es cancerígeno y que causa defectos de nacimiento

u otros daños reproductivos. (Instalador/contratista de California: la ley de

California exige que se notiﬁque al consumidor/usuario ﬁnal de este

producto). Para obtener más información: www.waterworkerdiy.com/

prop65.htm

-15-

1400 Division Road, West Warwick, RI 02893 • Tel.: 401.884.6300 • Fax: 401.885.2567 • www.waterworkerdiy.com

Productos cubiertos: todos los productos fabricados por WATER WORKER. (“WATER WORKER”).

Esta garantía no puede ser transferida: se extiende solo al primer usuario o al comprador original del producto. Al aceptar y quedarse con este producto

usted está de acuerdo con todos los términos de la garantía y las limitaciones de responsabilidad descritas a continuación.

ADVERTENCIA IMPORTANTE: LEA DETENIDAMENTE EL MANUAL DE INSTALACIÓN, FUNCIONAMIENTO Y MANTENIMIENTO (“MANUAL”) para evitar

lesiones personales graves o daños materiales y garantizar el uso seguro y el cuidado adecuado del producto.

Envíe por correo su tarjeta de registro del producto dentro de los 30 días de compra para asegurarse la cobertura de la garantía o se le solicitará un

comprobante de compra para todos los reclamos en garantía.

Quién recibe la garantía de producto de WATER WORKER

Todos los compradores o primeros usuarios del producto nuevo. La garantía no es transferible.

Qué cubre esta garantía

WATER WORKER garantiza al comprador o primer usuario del producto nuevo que al momento de la fabricación el producto no presenta defectos en el

material ni de mano de obra. Todo reclamo en garantía se debe realizar dentro de un (1) año, a menos que el manual indique otro período de tiempo,

contado desde el momento en que se compró el producto.

Qué hará WATER WORKER si usted tiene un reclamo que cubre la garantía

En caso de incumplimiento de la presente garantía, WATER WORKER, si lo desea, puede hacer reparaciones para corregir cualquier defecto en el

material o de la mano de obra o suministrar y enviar, ya sean, piezas de repuesto o productos nuevos o usados. WATER WORKER no aceptará ningún

reclamo por mano de obra u otros costos.

Qué no cubre este garantía: exclusiones y limitaciones

Esta garantía no cubre ninguna falla o problema, a menos que haya sido causado por un defecto en el material o en la mano de obra. Además, esta

garantía no tendrá validez:

• Si el producto no está bien instalado, operado, reparado o mantenido según las indicaciones del Manual provisto con el producto.

• Para ninguna falla o disfunción causada por el uso incorrecto (incluido el congelamiento); inadecuado o negligente: manipulación, transporte (que

no sea por WATER WORKER), almacenamiento, uso, funcionamiento, accidente o alteración, rayo, inundación o cualquier otra condición ambiental.

• Para ninguna falla o problema causado por el uso del producto para un fin que no sea el especificado en el Manual correspondiente o por la alteración

de cualquiera de las partes del producto.

• Esta garantía no cubre costos de mano de obra, cargos por transporte, cargos por servicio técnico, gastos de entrega, pagos administrativos ni

ningún costo correspondiente a la remoción o reinstalación del producto.

• Esta garantía no cubre ningún reclamo enviado a WATER WORKER, un minorista o un distribuidor autorizado de WATER WORKER después de los

30 días del período de tiempo de vigencia de la garantía descrita aquí.

• Esta garantía tampoco cubre los costos de reparación ni reemplazo no autorizados con anterioridad por WATER WORKER.

Limitaciones adicionales de la garantía

TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN

PARTICULAR QUEDAN ESPECÍFICAMENTE EXCLUIDAS.

Limitaciones de soluciones

LAS SOLUCIONES CONTENIDAS EN ESTA GARANTÍA SON LOS RECURSOS EXCLUSIVOS DEL COMPRADOR O PRIMER USUARIO. EN NINGÚN CASO

WATER WORKER SERÁ RESPONSABLE DE NINGÚN MONTO MAYOR AL PRECIO PAGADO POR EL PRODUCTO Y LOS RECURSOS DEL COMPRADOR/

PRIMER USUARIO NO LO DEBERÁN EXCEDER. EN NINGÚN CASO WATER WORKER SERÁ RESPONSABLE DE NINGÚN DAÑO ESPECIAL, INDIRECTO,

CASUAL O RESULTANTE, YA SEA QUE DERIVE DE LA FALTA DE ENTREGA O DEL USO, MAL USO O INCAPACIDAD DE USAR EL PRODUCTO O DE

DEFECTOS EN EL PRODUCTO O DE LA PROPIA NEGLIGENCIA DE WATER WORKER U OTRO AGRAVIO. Esta exclusión se aplica independientemente de si

dichos daños son buscados para incumplir la garantía, incumplir el contrato, por negligencia, responsabilidad absoluta, agravio o de acuerdo a cualquier otra

teoría legal. Dichos daños incluyen, aunque no de forma excluyente, inconvenientes, pérdidas o daños materiales, moho, pérdida de beneficios, pérdida

de ahorros o de ingresos, pérdida del uso de los productos o cualquier equipo asociado, instalaciones, edificaciones o servicios, tiempo de inactividad

y los reclamos de terceros, incluidos los clientes.

Qué hacer si tiene un problema que cubre esta garantía

Todo servicio cubierto por la garantía debe ser autorizado por WATER WORKER. Comuníquese con el vendedor del producto, quien debe recibir

autorización de un distribuidor de WATER WORKER o de WATER WORKER. Si no recibe una pronta respuesta, llame directamente a WATER

WORKER al 877-324-8863. El distribuidor autorizado de WATER WORKER debe enviar el aviso de reclamo en garantía a WATER WORKER al

siguiente domicilio:

WATER WORKER, Warranty Claim Dept.

1400 Division Road, West Warwick, RI 02893

Antes de que WATER WORKER determine si proporciona la pieza de repuesto o el producto, puede, como precondición para tomar dicha determinación,

solicitar que el demandante de la garantía envíe el producto, con franqueo postal pagado, a un distribuidor de WATER WORKER autorizado o a WATER

WORKER y proporcione un comprobante de compra, ya sea el recibo de venta original o el registro del producto.

Garantía de reemplazo del producto

En caso de que se reemplace el producto o cualquier componente, WATER WORKER se reserva el derecho de realizar cambios en el diseño, construcción

o material de los componentes o productos sustitutos, que estarán sujetos a todos los términos y las limitaciones de esta garantía, excepto que

los períodos de la garantía vigente fueran reducidos a la cantidad de tiempo que el demandante de la garantía tuvo el producto antes de enviar la

notificación del reclamo de la garantía.

GARANTÍA LIMITADA DEL PRODUCTO WATER WORKER®

-16-

This manual suits for next models

Table of contents

Languages:

Other Water Worker Water Heater manuals

Water Worker

Water Worker G-5 Operating instructions

Water Worker

Water Worker G-5 User manual

Popular Water Heater manuals by other brands

Hubbell

Hubbell GX200 Installation & operation manual

State Water Heaters

State Water Heaters STC-080 Service handbook

Solahart

Solahart Streamline Electric owner's manual

Elba

Elba EWH-G3660(SW) owner's manual

Waiwela

Waiwela PH2-20R OFN (Natural Gas) Use & care manual

Viessmann

Viessmann VITOWELL EASY C1 Operation manual

Millipore

Millipore SDS 200 user manual

Cordivari

Cordivari Puffer user manual

Aquarea

Aquarea PAW-TD 20 C1E5-UK Installation maintenance and service manual

inventum

inventum HotSpot Titanium 40131500 manual

Nibe

Nibe EMINENT-E/CU/R 35 installation instructions

A.O. Smith

A.O. Smith HPW-60AT user guide

Kospel

Kospel EPO2-3 manual

John Wood

John Wood JW6058 Series Installation and operating instructions

Kenmore

Kenmore POWER MISER 153.335803 owner's manual

A.O. Smith

A.O. Smith EWS 1 user guide

Ketko

Ketko Capri Flostatic user manual

Rinnai

Rinnai SENTO 350 Instructions for use installation and servicing

Water Worker HT14B User manual

Popular Water Heater manuals by other brands
