Electric Mini Tank Water heaters
Chauffe-eau électriques à miniréservoir
Calentadores de Agua Eléctricos de Minitanque
GL 2.5 S - GL 4 S - GL 4 CA S - GL 6+ S
Made in China

The installer should review the contents of this manual with the owner upon
completion of installation, and the manual should be left with the owner and placed in
alocation close to the installation.
IMPORTANT SAFETY INSTRUCTIONS
When using electrical appliances, safety precautions to reduce the risk of fire, electric
shock or injury to persons should be followed, including:
1. READ ALL INSTRUCTIONS BEFORE USING THIS WATER HEATER.
2. This water heater must be grounded. Connect only to properly grounded outlet.
See “GROUNDING INSTRUCTIONS” found on “INSTALLATION INSTRUCTIONS”.
3. Install or locate this water heater only in accordance with the provided installation
instructions.
4. Use this water heater only for its intended use as described in this manual.
5. Do not use an extension cord with this water heater. If no outlet is available
adjacent to the water heater, contact a qualified electrician to have one properly
installed near the heater.
6. As with any appliance, close supervision is necessary when used by children.
7. Do not operate this water heater if it is has a damaged cord or plug, if it is not
working properly, or if it has been damaged or dropped.
8. This water heater should be serviced only by qualified service personnel. Contact
aservice person for examination, repair or adjustment.
9. Failure to service the anode rod at least once a year could cause the tank to fail
and leak.
Any water heater should be installed in such a manner that if it should leak, the
resulting flow of water will not cause damage to the area in which it is installed.
National Plumbing codes require a drain pan for any water heater installation.
Failure to install one is the sole responsibility of owner and/or installer. Reference
UPC 2000 (Uniform Plumbing Code) Section 510 - Protection from Damage or
IPC 200 (International Plumbing Code) Section 504- Safety Devices.
SAVE THESE INSTRUCTIONS
WARNING
MODEL GL 2.5 S GL 4 S GL 6+ S
GL 4 CA S
Capacity gallons 2.7 4.0
7.0 (Hor)/5.1 (Vert)
Voltage VAC110/120 for each model
Power at 120 VAC Watts 1500 1500 1500
Maximum Water pressure psi 150 150 150
Weight (empty) Lbs 15.5 17.3 29.5
Amperage Amps 12.50 for each model
Phases 111
Temperature Range F65-145
Recovery rate gallons/hour 6,8
Technical data
WARNING
1

Temperature & pressure
relief valve, 3/4 NPT male
Temperature & pressure
relief valve, 3/4 NPT male
3/4 NPT female
tapping for
relief valve
3/4 NPT female
tapping for tap
3/4 NPT female
tapping for tap
3/4 NPT female
tapping for
relief valve
Hot water outlet
1/2 NPT male
3/4 NPT female
tapping for
relief valve

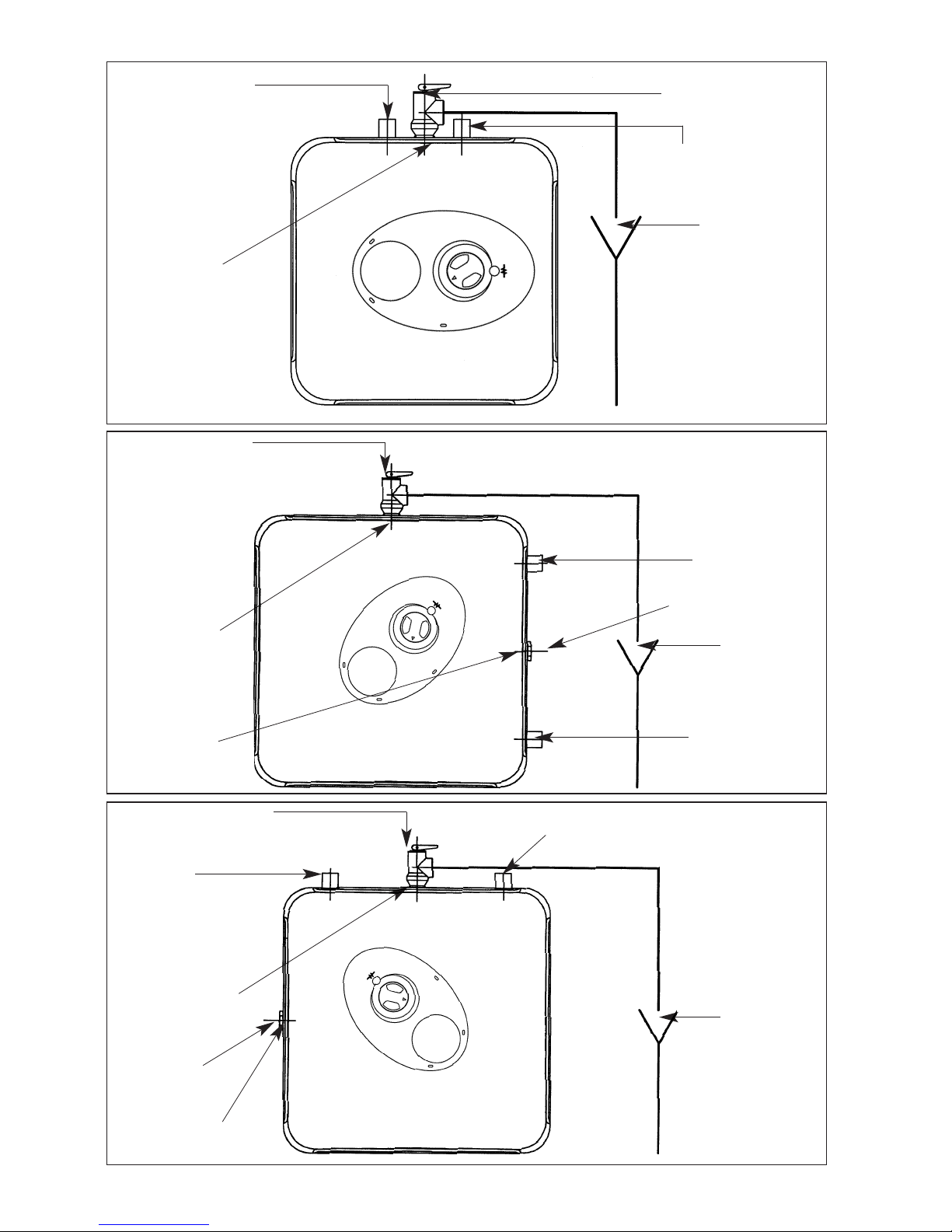

FIG. 1/1
Temperature & pressure
relief valve, 3/4 NPT male
Cold water inlet
1/2 NPT male
Temperature &
pressure relief
valve discharge
line to drain
GL 2.5 S - GL 4 S
GL4CAS
GL 6+ S
Vertical
installation
GL 6+ S Horizontal installation
FIG. 1/2
FIG. 1/3
Temperature &
pressure relief
valve discharge
line to drain
Hot water outlet
3/4 NPT male
Hot water outlet
3/4 NPT male
3/4 NPT male plug
3/4 NPT male
Temperature &
pressure relief
valve discharge
line to drain
Cold water inlet
3/4 NPT male
Cold water inlet
3/4 NPT male
2

FIG. 2/1 DIMENSIONS FOR GL 2.5 S - GL 4 S - GL 4 CA S
DIMENSIONS FOR GL 6+ S (HORIZONTAL INSTALLATION)
DIMENSIONS FOR GL 6+ S(VERTICAL INSTALLATION)
FIG. 2/2
FIG. 2/3
3
GL 2.5 S
GL 4 S
GL4CAS
13 3/4” 10 3/4” 13 1/2”
9”
3 1/2”
61/4”
3 1/2”
1”
13 3/4”
53/8”
33/4”
21/2”
14 1/2”
8 1/2”
4 1/2”
17.6” 1”
14 1/2”
8 1/2”
4 1/2”
11.4”
17.6”
17.6”
17.6”
11.4”
3/4 NPT MALE
3”
1”
1/2 NPT MALE
3/4 NPT MALE
21/2”
6 1/2”
12 1/4”

General remarks
The manufacturer cannot be responsible for the damages caused by improper
installation or by failure to follow instructions in this manual. Comply with the
installation instructions before completing electric connection.
The GL 4 CA S model is only approved for installations in Canada.
The thermostat has been pre-set at the factory at a temperature:
- Equal or below 51.7°C (125° F) for GL 2.5 S, GL 4 S and GL 6+ S for USA with UL
certification (See fig. 2/4).
- Equal to 60°C (140° F) for GL 4 S for Canada with CSA certification. Check local codes
to see if the installation of a tempering valve is required (See fig. 2/5).
CAUTION
CAUTION
CAUTION
CAUTION
Installation instructions
4
MODEL GL 2.5 S - GL 4 S - GL 4 CA S - GL 6+ S
The GL 2.5 S, GL 4 S and GL 4 CA S water heaters can be installed under the sink.
Fasten the supplied mounting bracket to the wall. Use screws that are suitable for the
wall material and the weight of the heater. Hang the water heater on the bracket. Tug
down wards on the heater to ensure that both “fingers” of the bracket are seated in the
mounting slots.
Wall
mounting
Hydrogen gas can be produced in a hot water system served by this heater that has not
been used for a long period of time (generally 2 weeks or more). Hydrogen gas is extremely
flammable. To reduce the risk of injury under these conditions, it is recommended that the
hot water faucet be opened for several minutes at the kitchen sink before using any
electrical appliance connected to the hot water system. If hydrogen gas is present, there
will probably be an unusual sound such as air escaping through the pipe as the water
begins to flow. There should be no smoking or open flame near the faucet at the time.
Any water heater should be installed in such a manner that if it should leak, the resulting
flow of water will not cause damage to the area in which it is installed. National Plumbing
codes require a drain pan for any water heater installation. Failure to install one is the sole
responsibility of owner and/or installer. Reference UPC 2000 (Uniform Plumbing Code)
Section 510- Protection from Damage or IPC 2000 (International Plumbing Code) Section
504- Safety Devices.
FIG. 2/4 FIG. 2/5
CAUTION

Heater can sit on floor.
Connect the cold water inlet pipe to the inlet tapping (marked with a blue ring) and the hot
water outlet pipe to the outlet tapping (marked with a red ring).
The model GL 6+ S can be piped horizontally from the side or vertically from the top. If you
wish to install the unit horizontally, with the piping connections on the right side, you will have
to be certain the tap between the two water tappings is plugged, the supplied Temperature
and Pressure Relief Valve will need to be installed on top. See location of T&P relief valve in
Fig. 2/2.
If you wish to install the unit vertically, with the piping connections on top, you will have to be
certain the tap on the side is plugged, the supplied Temperature and Pressure Relief Valve
will need to be installed on top. See location of T&P relief valve in Fig. 2/3.
To reduce the risk of excessive pressures and temperatures in this water heater, install
the supplied temperature and pressure protective equipment required by local codes
but not less than a combination temperature and pressure relief valve certified by a
nationally recognized testing laboratory that maintains periodic inspection of
production of listed equipment or materials, as meeting the requirements for Relief
Valves and Automatic Gas Shut-off Devices for Hot Water Supply Systems, ANSI
Z21.22.The supplied temperature and pressure relief valve is marked with a maximum
set pressure (150 psi) that does not exceed the marked maximum working pressure
of the water heater. Install the valve in the opening provided and marked for this
purpose in the water heater, and orient it or provide tubing so that any discharge from
the valve will exit within 6 inches above, or at any distance below, the structural floor,
and cannot contact any live electrical part. The discharge opening must not be blocked
or reduced in sizeunder anycircumstances.
National Plumbing codes require a drain pan for any water heater installation. Failure
to install one is the sole responsibility of owner and/or installer. Reference UPC 2000
(Uniform Plumbing Code) Section 510- Protection from Damage or IPC 2000
(International Plumbing Code) Section 504- Safety Devices.
Periodic discharge of the temperature and pressure relief valve or failure of the
element gasket may be due to thermal expansion in a closed water supply system.
The water utility supply meter maycontain a check valve,backflow preventer or water
pressure reducing valve which will create a closed water system. During the heating
cycle of the water heater, the water expands causing pressure inside the water heater
to increase. The temperature and pressure relief valve may discharge hot water under
these conditions which results in a loss of energy and a build-up of lime on the relief
valve seat.
Toprevent this from happening, there are two recommendations:
1. Install a diaphragm-type expansion tank that is suitable for potable water on the
cold water supply line. The expansion tank must have a minimum capacity of 1.5
U.S. gallons for every 50 gallons of stored water.
2. Install a 125 PSI pressure relief valve in the cold water supply line. Make sure the
discharge of this valve is directed to an open drain and protected from freezing.
Contact the local water supplier or plumbing inspector for information on how to
control this situation. Do not plug the temperature and pressure relief valve.
Instructions for use
Filling the boiler with the networkwater is the last thing to do, before connecting the
tension. It is carried out by opening the tap of the central domestic system and hot-water
system till all the air from the boiler is out. Check visually for any leaks.
For models which are not fitted with a switch, provide electrical power by turning the
control knob in a clockwise direction.
The light will come backon when the water temperature drops below the thermostat
setting.
The regulation of the temperature is carried on turning the handle Mfig. 3/1 stationed
on the front of the cap: clock wise to increase temperature, anticlock wise to decrease
it.
5
Pipe
connections
Floor
Mounting
CAUTION
Closed
system
thermal
expansion
(for all
models)
Starting and
testing
Temperature
Setting

6
FIG. 4
B
FIG. 3/2 G
H
E
A
Z
F
X
YT
FIG. 3/1
V
C
M
W

7
Maintenance instructions
Note: Do not attempt to repair this water heater yourself. Call a service person
for assistance. Always turn off the power supply to the heater prior to
servicing or draining the heater.
Periodic maintenance
Note: For most of these operations, the water will have to be drained from the heater.
For all of these operations the cord should be disconnected and the front
cover removed.
1. Pry off the round cover plate (V Fig. 3/1) from its right hand edge (W
Fig. 3/1) with a small flat-head screwdriver.
2. Remove the Phillips screw revealed beneath the round cover plate.
3. The cover (C Fig. 3/1) can now be removed by pulling out its left-hand
edge. When reassembling, work in the opposite way being careful to
insert the tongue of the cover into the slot.
1) If the heater has been installed with flexible hoses, shut off the power supply and
turnthe heater upside down over a sink to drain the water out of it, OR
2) If the heater has been installed with rigid piping, siphon the water out through any
(lower) service valve on the (inlet side). Keep a hot water faucet open while
siphoning the water out, OR
3) If the heater has been installed with flexible hoses,it can also be emptied by
siphoning through the inlet side hose. Keep a hot water faucet open while
siphoning.
Draining
the Heater
Removing
the cover
Removing
the heating
element
1. Turn off power supply and drain the heater (see previous section).
2. Removethe front cover plate, disconnect terminals X,Yand T(fig. 3/2).
3. Unscrew the 4 heating element retaining nuts F(fig. 3/2).
4. Remove the element. G(fig. 5/1).
G
FIG. 5/1
N
FIG. 5/2

Changing
the anode
rod
REPLACEMENT OF PARTS
B) Once the element has dried up, use a soft brush (non metallic to prevent damaging
the stainless steel sheath) on element. Brush the dried mineral off. Reinstall the
element with gasket and make the wire connections.
C) Replace anode rod (NFig. 5/2) if it is noticeably deteriorated or considerably
shorter then seen in figure 5/2.
WARNING: make sure the tank has been refilled with water before restoring power.
The anode rod (Nfig. 5/2) helps protect the tank against corrosion. Depending on the
water condition, the magnesium anode rod may need to be changed every year or so.
Galvanic and electrolytic corrosion can destroy a tank if the anode rod is “spent”.
Rusty water is usually an indication of a “spent” anode rod. If rusty water is present,
examine anode rod immediately. Rapid degradation of the anode rod (less than 1
year) may indicate the presence of galvanic corrosion due to “stray” direct current. In
this case, it may be necessary to add a “grounding strap” from the Ariston tank to the
copper plumbing.
1. Turn off the power supply and drain the heater (see Draining the Heater).
2. Remove heating element (see previous section).
3. Remove and replace the anode rod NFig. 5/2.
4. Refill tank with water before restoring power.
Descaling
the heating
element
Scale deposits can affect the heating capability of the element.
Heavy scale can even cause the element to burn out. The element can be descaled
either chemically or manually:
A) Soak the element in white vinegar or other descaling solution. Once descaled,
rinse well with fresh water, to which you should add some baking soda, OR
8
1. Turn off power supply and drain the heater (see Draining the Heater).
2. Removethe heating element (see section on Removing the Heating Element).
3. Install new element with gasket, making sure the gasket and element are positioned
correctly. Tighten the retaining nuts and makethe wire connections.
4. Refill tank with water before restoring power.
1. Turnoff power supply.
2. Disconnect the 2 wire connectors on thermostat.
3. Loosen the two brass screws at right side of thermostat and pull wires out.
4. Unscrew and remove the two phillips screws holding the thermostat onto the tank.
5. Install newthermostat and re-attach wiring and screws.
Changing
the heating
element
Changing
the
thermostat
Occasionally, the high temperature limit shut off device may trip the reset. This occurs
when water temperature exceeds 190° F. The shut off device may also trigger from a
power outage or electrical storm.
Toreach the thermostat:
1. Disconnect power cord and remove the front cover. Firmly press reset button (B
Fig. 4) with the tip of a ball point pen or similar object. A click indicates the reset
was tripped. Reconnect power.
2. IMPORTANT: Check the operation of the thermostat, turn temperature dial from high
to low, if the red light does not go off on low setting, turn off power supply and call
aservice person to replace the thermostat.
3. If the system works, place dial setting to desired setting. Note: a lower setting is
more economical and reduces the risk of scalding. Replace cover plate.
CAUTION: Call a technician if the high limit needs to be reset frequently.
Resetting
High Limit
Switch

Troubleshooting
1. Make sure the power supply is on and working.
2. If light does not come on, check that the reset button is pushed in; follow steps from
previous section.
3. If the indicator light works properly but temperature does not get hot a tap, test for
aplumbing crossover; shut off cold supply to heater and open hot water tap. There
should be no water flowing. Any continued flow indicates a crossover which will
effect the temperature and will need to be corrected.
4. Call a qualified service technician to test the resistance of the heating element (8-
10 ohms). Heating element should be replaced if readings are outside these
values."
1. If the light does not come on, but water gets hot, check for faulty bulb.
2. Check reset button; follow steps from previous section.
1. Brown or rusty water indicates a “spent” anode rod. Replace anode rod.
1. Smelly water could be due to an unusual reaction between local water and the
heater’s anode rod. Check anode rod (see section on changing the anode rod).
1. Check water fittings and T & P fitting on top of tank.
2. Remove front cover and inspect heating element gasket.
3. If tank is leaking call Bosch Water Heating for warranty claim if still within warranty
period.
9
Water does
not get hot
Light not on
Brown water
Odor in water
Leaking

10
DESCRIPTION REF.
PART CODE DESCRIPTION REF.
1100XL VALVE (T&P 3/4”) ABC
2570241 ANODE (MAGNESIUM) C
2 574305 ANODE (MAGNESIUM) AB
3994147 GASKET WITH 4 BOLTS ABC
4994140 LOCK NUT M6 ABC
5 HEATING ELEMENT (1500/120) AB
5HEATING ELEMENT (1500/120) C
6 WIRED THERMOSTAT AB
6WIRED THERMOSTAT C
7 570341 HEATER WALL HANGING BRACKET C
8 PLASTIC COVER
9 KNOB
10 LAMP COVER
GL 2.5 S
GL4S,GL4CAS
GL 6+ S
A
B
C
ARISTON INTERIOR
COMPONENTS DIAGRAM
GL 2.5 S, 4 S, 4 CA S, 6+ S
mini-tank electric water heaters

ARISTON GL • LIMITED 6 YEARS WARRANTY
COVERAGE
ARISTON, THROUGH ITS U.S. DISTRIBUTOR
Bosch Thermotechnology Corp., (hereinafter
Bosch) guarantees this water heater to the
Owner (hereinafter “Owner”) of the water heater
at the original installation location against
defects in material and workmanship for the
periods specified below.
WARRANTY PERIOD
1. The innerTank -If the inner tank leaks within
six (6) years from the date of original installation
of the water heater, because of a defect in
material or workmanship, Bosch will furnish to
such Owner a newheater of the then prevailing
comparable model.
2. AnyComponent Part Other than The
Original Inner Tank - If any component part
(other than the inner tank) proven to be
defective in material or workmanship within one
(1) year from the date of original installation of
the water heater, Bosch will furnish the Owner
with a replacement of the defective part(s).
3. Verification of Date of Original Installation
-When Owner cannot verify or document the
original date of installation, the warranty period
begins on the date of manufacture marked on
the tag affixed to the water heater.
EXCLUSIONS
1. THIS LIMITED WARRANTY SHALL BE THE
EXCLUSIVE WARRANTY MADE BY THE
MANUFACTURER AND IS MADE IN LIEU OF
ALL OTHER WARRANTIES, EXPRESSED OR
IMPLIED (WHETHER WRITTEN OR ORAL),
INCLUDING, BUT NOT LIMITED TO,
WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE.
2. The Manufacturer shall not be liable for any
incidental, consequential, special or contingent
damages or expenses arising, directly or
indirectly,from anydefect in the water heater or
the use of the water heater.
3. The Manufacturer shall not be liable for any
water damage arising, directly or indirectly,from
any defect in the water heater component
part(s) or from its use.
4. Manufacturer shall not be liable under this
warranty if:
a) The water heater or any of its component
parts has been subject to misuse, alteration,
neglect or accident, or
b) The water heater has not been installed in
accordance with the applicable local
plumbing and/or building code(s) and/or
regulation(s), or
c) The water heater has not been installed in
accordance with the printed manufacturer’s
instructions, or
d) The water heater is not continuously
supplied with potable water.
5. The OWNER and not the Manufacturer or his
representative shall be liable for and shall pay
for all field charges for labor or other expenses
incurred in the removal and/or repair of the
product or any expense incurred by the owner
in order to repair the product.
SOME STATES DO NOT ALLOW THE
EXCLUSION OR LIMITATION OF INCIDENTAL
OR CONSEQUENTIAL DAMAGES, SO THE
ABOVE LIMITATION OR EXCLUSION MAY
NOT APPLY TO YOU. THIS WARRANTY
GIVES YOU SPECIFIC LEGAL RIGHTS AND
YOU MAY ALSO HAVE OTHER RIGHTS
WHICH MAY VARY FROM STATE TO STATE.
NOTE: A water heater should be installed in
such a manner that if it should leak, the
resulting flow of water will not cause damage
to the area in which it is installed.
HOW THE OWNER CAN SECURE SERVICE
OR MAKE A CLAIM
1. Owner should contact the dealer who sold
the water heater covered by this warranty or
2. Owner should submit the warranty claim
directly to CEC at the address listed below, and
theywill arrange for the handling of the claim
3. Whenever any inquiry or service request is
made, be sure to include the water heater
model number, the serial number, date of
installation, place of purchase and installer's
name.
4. When returning the water heater or
component part(s), they must be individually
tagged and identified with the Returned Goods
Authorization # issued byBosch and shipped
prepaid to Bosch at the address below.
Bosch Thermotechnology Corp.
50 Wentworth Ave Londonderry,
NH03053
www.boschhotwater.com
11

L
’installateur devrait passer en revue le contenu de ce manuel avec le propriétaire une
fois l’installation terminée et lui laisser le manuel, qui devrait être placé à proximité du
lieu de l’installation.
IMPORTANTES CONSIGNES DE SÉCURITÉ
Lorsque vous utilisez des électroménagers, il y a des consignes de sécurité visant à
réduire les risques d’incendie, de choc électrique ou de blessures corporelles, dont celles
qui suivent :
1. LISEZ ATTENTIVEMENT TOUTES LES DIRECTIVES AVANT D’UTILISER CE
CHAUFFE-EAU.
2. Ce chauffe-eau doit être mis à la terre. Branchez-le uniquement dans une prise mise
àla terre correctement. Voir les " Directives de mise à la terre " se trouvant à la
section intitulée " DIRECTIVES D’INSTALLATION ".
3. N’installez ce chauffe-eau ou ne choisissez son emplacement que conformément aux
directives d’installation fournies.
4. N’utilisez ce chauffe-eau que pour l’usage auquel il est destiné, tel que décrit dans le
présent manuel.
5. N’utilisez aucune rallonge avec ce chauffe-eau. S’il n’y a aucune prise libre à
proximité du chauffe-eau, adressez-vous à un électricien qualifié pour en faire
installer une de façon adéquate.
6. Comme c’est le cas avec tout électroménager, il faut surveiller étroitement les enfants
lorsqu’ils utilisent ce chauffe-eau.
7. Ne mettez pas le chauffe-eau en marche s’il ne fonctionne pas bien, s’il est
endommagé ou s’il a été échappé par terre.
8. Ce chauffe-eau ne devrait être réparé ou entretenu que par un réparateur accrédité.
Adressez-vous à un réparateur si le chauffe-eau doit être examiné, réparé ou réglé.
9. Le défaut d'entretenir ou de remplacer la tige d'anode au moins une fois par année
peut entraîner l'endommagement et la fuite du réservoir. Tout chauffe-eau devrait être
installé de telle façon qu’en cas de fuite, l’écoulement d’eau en résultant
n’endommagera pas l’endroit où il se trouve. Les codes de plomberie exigent l’ajout
d’un bac de récupération lors de l’installation d’un chauffe-eau. Le défaut d’installer
un tel bac sera imputé au propriétaire et(ou) à l’installateur. Références : UPC 2000
(Code de plomberie normalisé), article 510 – Protection contre les dommages ou IPC
200 (Code de plomberie international), article 504 – Dispositifs de sécurité.
IL FAUT CONSERVER CES DIRECTIVES.
MISE
EN GARDE
MODÈLE GL 2.5 S GL 4 S GL 6+ S
GL 4 CA S
Capacité litres (gallons) 10.2 (2.7) 15.1 (4.0)
24.5 (7.0) (Hor)
17.8 (5.1) (Vert)
Tension V c.a. 110/120 pour chaque modèle
Puissance à 120 V c.a. Watts 1500 1500 1500
Pression maximale de l’eau kPa(lb/po2) 1035 (150) 1035 (150) 1035 (150)
Poids Kg (lb) 7.0 (15.5) 7.9 (17.3) 13.4 (29.5)
Intensité du courant A 12,50 pour chaque modèle
Phases 1 1 1
Gamme de température F65-145
Taux de rétablissement gallons/heure 6,8
Données techniques
MISE
EN GARDE
12

Raccord mâle NPT de 19
mm (3/4 de po) de la
soupape de décharge et
de sécurité thermique
Raccord mâle NPT de 19 mm (3/4
de po) de la soupape de décharge
et de sécurité thermique
Prise femelle
NPT de 19 mm
(3/4 de po) pour
la soupape de
décharge
Prise femelle
NPT de 19 mm
(3/4 de po)
Prise femelle NPT de
19 mm (3/4 de po)
Prise femelle NPT de
19 mm (3/4 de po)
pour la soupape de
décharge
Raccord de sortie
d’eau chaude mâle
NPT de 13 mm
(1/2 po)
Prise femelle
NPT de 19 mm
(3/4 de po) pour
la soupape de
décharge
FIG. 1/1
Raccord mâle NPT de 19
mm(3/4 de po) de la
soupape de décharge et
desécurité thermique
Raccord d’admission d’eau
froide mâle NPT de 13 mm
(1/2 po)
Conduite de la
soupape de
décharge et de
sécurité thermique
vers le drain
GL 2.5 S - GL 4 S
GL4CAS
GL 6+ S
installation
verticale
GL 6+ S installation horizontale
FIG. 1/2
FIG. 1/3
Conduite de la
soupape de
décharge et de
sécurité thermique
versle drain
Raccord de sortie
d’eau chaude mâle
NPT de 19 mm
(3/4 po)
Raccord de sortie
d’eau chaude mâle
NPT de 19 mm
(3/4 po)
Bouchon mâle NPT de
19 mm (3/4 de po)
Bouchon mâle NPT
de 19 mm
(3/4 de po)
Conduite de la
soupape de
décharge et de
sécurité
thermique vers
le drain
Raccord
d’admission d’eau
froide mâle NPT de
19 mm (3/4 po)
Raccordd’admission
d’eau froide mâle NPT
de 19 mm (3/4 po)
13

FIG. 2/1 DIMENSIONS DES MODÈLES GL2.5 S - GL 4 S - GL 4 CA S
DIMENSIONS DU MODÈLE GL 6+ S (INSTALLATION HORIZONTALE)
DIMENSIONS DU MODÈLE GL 6+ S(INSTALLATION VERTICALE)
FIG. 2/2
FIG. 2/3
14
GL 2.5 S
GL 4 S
GL4CAS
13 3/4” 10 3/4” 13 1/2”
9”
3 1/2”
61/4”
3 1/2”
1”
13 3/4”
53/8”
33/4”
21/2”
1/2 NPT MÂLE
12 1/4”
14 1/2”
8 1/2”
4 1/2”
17.6” 1”
17.6”
11.4”
MÂLE NPT de 19 mm
3”
14 1/2”
8 1/2”
4 1/2”
11.4”
17.6”
17.6” 1”
MÂLE NPT de 19 mm
21/2”
6 1/2”

De l’hydrogène peut être produit dans un système d’eau chaude desservi par ce
chauffe-eau s’il n’a pas été utilisé pendant une période prolongée (habituellement deux
semaines ou plus). L’hydrogène est un gaz très inflammable. Pour réduire les risques
de blessures dans de telles circonstances, on recommande d’ouvrir le robinet d’eau
chaude pendant plusieurs minutes avant d’utiliser quelque électroménager que ce soit,
qui est relié au système d’eau chaude. S’il y a présence d’hydrogène, il y aura
probablement un bruit inusité comme un bruit d’air s’échappant par le tuyau lorsque
l’eau commencera à couler. Il ne faut pas fumer près du robinet à ce moment, ni
approcher une flamme nue.
Tout chauffe-eau devrait être installé de telle façon qu’en cas de fuite, l’écoulement
d’eau en résultant n’endommagera pas l’endroit où il se trouve. Les codes de plomberie
exigent l’ajout d’un bac de récupération lors de l’installation d’un chauffe-eau. Le défaut
d’installer un tel bac sera imputé au propriétaire et(ou) à l’installateur. Références :
UPC 2000 (Code de plomberie normalisé), article 510 – Protection contre les
dommages ou IPC 200 (Code de plomberie international), article 504 – Dispositifs de
sécurité.
Remarques générales
Le fabricant décline toute responsabilité à l’égard des dommages causés par une
installation inadéquate ou par le défaut de respecter les directives contenues dans le
présent manuel. Il importe de respecter les directives d’installation avant de procéder
à la connexion électrique.
Le modèle de GL 4 CA S est seulement approuvé pour des installations au Canada.
Le thermostat a été pré-réglé en usine à une température:
- Egale ou inférieure à 51,7°C (125°F) pour les modèles GL 2.5 S, GL 4 S et GL 6+ S pour
USA avec certification UL (Voir fig. 2/4).
- Egale à 60°C (140°F) pour le modèle GL 4 CAS S pour Canada avec certification CSA.
Vérifiez les codes locaux pour voir si l’installation d’une valve de gâchage est exigée (Voir
fig. 2/5).
MISE EN
GARDE
MISE EN
GARDE
MISE EN
GARDE
MISE EN
GARDE
MISE EN
GARDE
Directives d’installation
15
MODÈLES GL 2.5 S - GL 4 S - GL 4 CA S - GL 6+ S
Les chauffe-eau GL 2.5 S - GL 4 S - GL 4 CA S peuvent être installés
sous l’évier.
FIG. 2/4 FIG. 2/5

16
Fixez le support de montage fourni au mur. Utilisez des vis convenant au matériau du
mur et au poids du chauffe-eau. Suspendez le chauffe-eau au support. Tirez le
chauffe-eau vers le bas pour vous assurer que les deux " langues " du support sont
bien insérées dans les fentes de fixation.
Le chauffe-eau peut reposer sur le plancher.
Raccordez la conduite d’alimentation d’eau froide au mamelon d’admission (indiqué par
un anneau bleu), et la conduite de sortie d’eau chaude au mamelon de sortie (indiqué
par un anneau rouge).
Les conduites du modèle GL 6+ S peuvent être raccordées horizontalement à partir du
côté ou verticalement à partir du dessus. Si vous désirez installer l’appareil à
l’horizontale, avec les raccordements de tuyauterie du côté droit, vous devrez vous
assurer que le robinet se trouvant entre les deux conduites d’eau est couché, et il faudra
installer la soupape de décharge et de sécurité thermique fournie sur le dessus.Voir son
emplacement à la fig. 2/2.
Si vous désirez installer l’appareil à la verticale, avec les raccordements de tuyauterie
sur le dessus, vous devrez vous assurer que le robinet se trouvant sur le côté est
bouché, et il faudra installer la soupape de décharge et de sécurité thermique fournie
sur le dessus. Voir son emplacement à la fig. 2/3.
Pour réduire les risques de pressions et de températures excessives dans ce chauffe-
eau, installez le dispositif de protection contre les températures et les pressions
excessives qui est fourni, tel qu’exigé par les codes locaux. Ce dispositif doit être, à tout
le moins,une combinaison de soupape de décharge et de sécurité thermique certifiée
par un laboratoire d’essais reconnu à l’échelle nationale, qui inspecte périodiquement la
production d’équipement et de dispositifs homologués pour s’assurer qu’ils respectent
les exigences de la norme ANSI Z21.22 visant les soupapes de sécurité et les
dispositifs d’arrêt automatique du gaz pour les systèmes d’alimentation en eau chaude.
La soupape de décharge et de sécurité thermique fournie indique une pression
maximale préréglée (1 035 KPa ou 150 lb/po2) qui ne dépasse pas la pression de
fonctionnement maximale indiquée du chauffe-eau. Installez la soupape dans
l’ouverture prévue et indiquée à cette fin dans le chauffe-eau et orientez-la ou branchez-
yune tubulure de façon à ce que toute décharge sortant de la soupape soit évacuée à
au plus 15 cm (6 po) au-dessus ou à toute distance en dessous du plancher porteur et
ne puisse pas entrer en contact avec un appareil électrique sous tension. L’ouverture
de décharge doit être bloquée, ou sa taille doit être réduite dans tous les cas.
Les codes de plomberie exigent l’ajout d’un bac de récupération lors de l’installation
d’un chauffe-eau. Le défaut d’installer un tel bac sera imputé au propriétaire et(ou) à
l’installateur. Références : UPC 2000 (Code de plomberie normalisé), article 510 –
Protection contre les dommages ou IPC 200 (Code de plomberie international), article
504 – Dispositifs de sécurité.
Il se peut qu’un écoulement de la soupape de décharge et de sécurité thermique ou une
défaillance du joint d’étanchéité de l’élément se produise périodiquement en raison de
la dilatation thermique dans un système fermé d’alimentation en eau. Le compteur d’eau
du service public d’alimentation peut contenir un clapet antiretour, un dispositif
antirefoulement ou un robinet réducteur de pression d’eau, qui créera un circuit fermé
de circulation d’eau. Durant le cycle de chauffage de l’eau, l’eau se dilate,ce qui
entraîne une hausse de la pression à l’intérieur du chauffe-eau. La soupape de
décharge et de sécurité thermique peut alors décharger de l’eau chaude, ce qui
entraîne une perte d’énergie et une accumulation de calcaire sur le siège de la soupape.
Pour éviter que cela se produise, il y a deux recommandations:
1. 1. Installez un vase d’expansion de type diaphragme, qui convient à l’eau potable,
sur la conduite d’alimentation en eau froide. Le vase d’expansion doit avoir une
capacité minimale de 5,25 litres (1,5 gallon) pour chaque tranche de 175 litres (50
gallons) d’eau emmagasinée.
2. 2. Installez une soupape de décharge de 862,5 kPa (125 po/lb2) sur la conduite
d’alimentation en eau froide. Assurez-vous que la décharge de cette soupape est
dirigée vers un drain ouvert et qu’elle est protégée contre le gel. Adressez-vous au
Dilatation
thermique
dans un
système
fermé (pour
tous les
modèles)
Raccordement
des conduites
Installation
au sol
Installation
murale
MISE EN
GARDE

fournisseur d’eau local ou à un inspecteur de plomberie pour obtenir de l’information
sur la façon de contrôler cette situation. Ne bouchez pas la soupape de décharge
et de sécurité thermique.
Directives d’utilisation
Le remplissage de la chaudière avec l’eau de réseau est la dernière opération à
effectuer, avant de le mettre sus tension. On l’effectue en ouvrant le robinet central de
l’installation et celui de l’eau chaude jusqu’à la sortie de tout l’air de la chaudière.
Vérifier visuellement l’existence d’existence d’éventuelles pertes d’eau.
Pour la mise sous tension des modèles dépourvus d’interrupteur, tourner le bouton de
réglage dans le sens des aiguilles d’une montre.
Le témoin lumineux rouge s’allumera et restera allumé jusqu’à ce que la température
désirée soit atteinte, après quoi le témoin lumineux s’éteindra, mais se rallumera
automatiquement lorsque la température de l’eau chutera sous le réglage choisi.
Le réglage de la température s’effectue en tournant la poignée Mfig. 3/1 placée sur la
partie antérieure de la calotte: dans le sens horaire pour l’augmenter, dans le sens
antihoraire pour la diminuer.
Mise en
marche et
essai
FIG. 3/2 G
H
E
A
Z
F
X
YT
FIG. 3/1
V
C
M
W
17
Réglage
de la
temperature

18
Directives d’entretien
Remarque: N’essayez pas de réparer ce chauffe-eau vous-même. Faites appel à
un réparateur pour obtenir de l’aide. Débranchez toujours
l’alimentation électrique du chauffe-eau avant de procéder à
l’entretien ou à la purge du chauffe-eau.
Entretien périodique
Remarque: Pour effectuer la plupartde ces opérations, il faut purger l’eau du
chauffe-eau. Il faut couper l’électricité et enlever le couvercle avant.
1. Dégagez la plaque d’identification ronde (" V " à la fig. 3/1) en
soulevant son rebord droit (" W " à la fig. 3/1) à l’aide d’un petit
tournevis à lame plate.
2. Enlevez la vis à tête Phillips qui apparaît sous la plaque
d’identification ronde.
3. Le couvercle (" C " à la fig. 3/1) peut maintenant être enlevé en
soulevant son rebord gauche. Lors du réassemblage, procédez de
façon inverse en faisant attention de bien insérer la langue du
couvercle dans la fente.
1) Si le chauffe-eau est muni d’une tuyauterie souple, coupez l’alimentation électrique
et tournez le chauffe-eau à l’envers au-dessus d’un évier pour le vider de son eau OU
2) Si le chauffe-eau est muni d’une tuyauterie rigide, siphonnez l’eau par n’importe quel
robinet de service (inférieur) du côté de la conduite d’admission. Gardez un robinet
d’eau chaude ouvert pendant que vous siphonnez l’eau OU
3) Si le chauffe-eau est muni d’une tuyauterie souple, vous pouvez le vider en
siphonnant l’eau par le tuyau se trouvant du côté de l’admission d’eau. Gardez un
robinet d’eau chaude ouvert pendant que vous siphonnez l’eau.
1. Coupez l’alimentation électrique et purgez le chauffe-eau (voir la section
précédente).
2. Enlevez le couvercle avant et débranchez les bornes X,Yet T(fig. 3/2).
3. Dévissez les quatre écrous de fixation de l’élément chauffant (" F" à la fig. 3/2).
4. Enlevez l’élément (" G"àla fig. 5/1).
FIG. 4
B
Enlever
la couverture
Enlèvement
de l’élément
chauffant
Purgedu
chauffe-eau

19
G
FIG. 5/1
N
FIG. 5/2
Des dépôts de tartre peuvent affecter la capacité chauffante de l’élément.
Une grande quantité de tartre peut même faire sauter l’élément. L’élément peut être
détartré chimiquement ou manuellement:
A) Faites tremper l’élément dans du vinaigre blanc ou une autre solution de
détartrage. Une fois détartré, rincez-le bien avec de l’eau douce à laquelle vous
aurez ajouté un peu de bicarbonate de soude, OU
B) Quand l’élément sera sec, utilisez une brosse douce (non métallique pour éviter
d’endommager la gaine d’acier inoxydable) sur l’élément. Enlevez le tartre
desséché avec la brosse. Réinstallez l’élément et son joint d’étanchéité, puis
rebranchez les fils.
C) Remplacez la tige d’anode (" N"àla fig. 5/2) si elle est manifestement détériorée
ou considérablement plus courte que celle illustrée à la figure 5/2.
MISE EN GARDE: Assurez-vous que le réservoir a été rempli avant de rétablir le
courant.
Détartrage
de l’élément
chauffant
La tige d’anode (" N"àla fig. 5/2) aide à protéger le réservoir contre la corrosion.
Selon la dureté de l’eau, la tige d’anode en magnésium pourrait devoir être changée
àpeu près une fois par année. La corrosion galvanique et électrolytique peut détruire
un réservoir si la tige d’anode est " usée ". Une eau rouillée est habituellement une
indication que la tige d’anode est " usée ". Si l’eau est rouillée, examinez la tige
d’anode immédiatement. Une dégradation accélérée de la tige d’anode (en moins
d’un an) peut indiquer la présence de corrosion galvanique causée par un courant
continu"errant ". Dans ce cas, il pourrait s’avérer nécessaire d’ajouter un " bracelet
de mise à la terre " reliant le réservoir du chauffe-eau Ariston à la tuyauterie en cuivre.
1. Coupez l’alimentation électrique et purgez le chauffe-eau (voir la section intitulée "
Purge du chauffe-eau ").
2. Enlevez l’élément chauffant (voir la section précédente).
3. Enlevez et remplacez la tige d’anode (" N" à la fig. 5/2).
4. Remplissez le réservoir d’eau avant de rétablir le courant.
Changement
de la tige
d’anode
REMPLACEMENT DE PIÈCES
