BEDIENUNG UND INSTALLATION
OPERATION AND INSTALLATION
UTILISATION ET INSTALLATION
GEBRUIK EN INSTALLATIE
OBSŁUGA I INSTALACJA

2| MEK-K | MED-D www.stiebel-eltron.com
INHALTSVERZEICHNIS | BEDIENUNG
Allgemeine Hinweise
BEDIENUNG
1. Allgemeine Hinweise ����������������������������������������2
1.1 Sicherheitshinweise��������������������������������������������� 2
1.2 Andere Markierungen in dieser Dokumentation ���������� 3
1.3 Maßeinheiten����������������������������������������������������� 3
2. Sicherheit �����������������������������������������������������4
2.1 Bestimmungsgemäße Verwendung ������������������������� 4
2.2 Allgemeine Sicherheitshinweise������������������������������ 4
2.3 Prüfzeichen ������������������������������������������������������� 5
3. Bedienung ����������������������������������������������������6
4. Reinigung und Pflege����������������������������������������7
INSTALLATION
5. Sicherheit �����������������������������������������������������7
5.1 Allgemeine Sicherheitshinweise������������������������������ 7
6. Montage�������������������������������������������������������8
6.1 Kaltwasser-Anschluss������������������������������������������� 9
6.2 Warmwassererzeuger anschließen �������������������������� 9
7. Erstinbetriebnahme���������������������������������������� 10
8. Technische Daten������������������������������������������� 12
8.1 Maße und Anschlüsse ����������������������������������������� 12
8.2 Datentabelle ����������������������������������������������������� 13
KUNDENDIENST UND GARANTIE
UMWELT UND RECYCLING
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an alle Bedienenden.
Das Kapitel „Installation“ richtet sich nur an Fachkräfte.
Hinweis
Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig
durch und bewahren Sie sie auf.
Geben Sie die Anleitung ggf. mit dem Produkt weiter.
1.1 Sicherheitshinweise
1.1.1 Aufbau von Sicherheitshinweisen
!
SIGNALWORT Art der Gefahr
Hier stehen mögliche Folgen bei Nichtbeachtung des Si-
cherheitshinweises.
f Hier stehen Maßnahmen zur Abwehr der Gefahr.

DEUTSCH
www.stiebel-eltron.com MEK-K | MED-D | 3
BEDIENUNG
Allgemeine Hinweise
1.1.2 Symbole, Art der Gefahr
Symbol Art der Gefahr
Verbrennung
(Verbrennung, Verbrühung)
1.1.3 Signalworte
SIGNALWORT Bedeutung
GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge hat.
WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen
oder Tod zur Folge haben kann.
VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder
leichten Verletzungen führen kann.
1.2 Andere Markierungen in dieser Dokumentation
Hinweis
Allgemeine Hinweise werden mit dem nebenstehenden
Symbol gekennzeichnet.
f Lesen Sie die Hinweistexte sorgfältig durch.
Symbol Bedeutung
Sachschaden
(Produktschaden, Folgeschaden, Umweltschaden)
Entsorgung
f Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.
Die erforderlichen Handlungen werden Schritt für Schritt
beschrieben.
1.3 Maßeinheiten
Hinweis
Wenn nicht anders angegeben, sind alle Maße in Milli-
meter.
!

BEDIENUNG
Sicherheit
4| MEK-K | MED-D www.stiebel-eltron.com
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Die drucklose Einhebel-Mischarmatur ist für den Betrieb mit einem
drucklosen, offenen Übertisch-Warmwasserspeicher bestimmt.
- MEK-K für Spülbecken
- MED-D für Badewannen und Duschen
Das Produkt ist für den Einsatz im häuslichen Umfeld vorgesehen.
Es kann von nicht eingewiesenen Personen sicher bedient wer-
den. In nicht häuslicher Umgebung, z.B. im Kleingewerbe kann
das Gerät ebenfalls verwendet werden, sofern die Benutzung in
gleicher Weise erfolgt.
Eine andere oder darüber hinausgehende Verwendung gilt als
nicht bestimmungsgemäß. Zur bestimmungsgemäßen Verwen-
dung gehört auch das Beachten dieser Anleitung sowie der An-
leitungen für eingesetztes Zubehör.
2.2 Allgemeine Sicherheitshinweise
WARNUNG Verbrennung
Die Armatur kann während des Betriebs eine Temperatur
von über 60°C annehmen.
Bei Auslauftemperaturen größer 43°C besteht Verbrü-
hungsgefahr.
!
Sachschaden
Während der Aufheizung im Warmwassererzeuger tropft
Ausdehnungswasser aus dem Auslauf.
Verkalkung kann den Auslauf verschließen und so den
Warmwassererzeuger unter Druck setzen.
f Verschließen Sie niemals das Auslaufrohr.

DEUTSCH
www.stiebel-eltron.com MEK-K | MED-D | 5
BEDIENUNG
Sicherheit

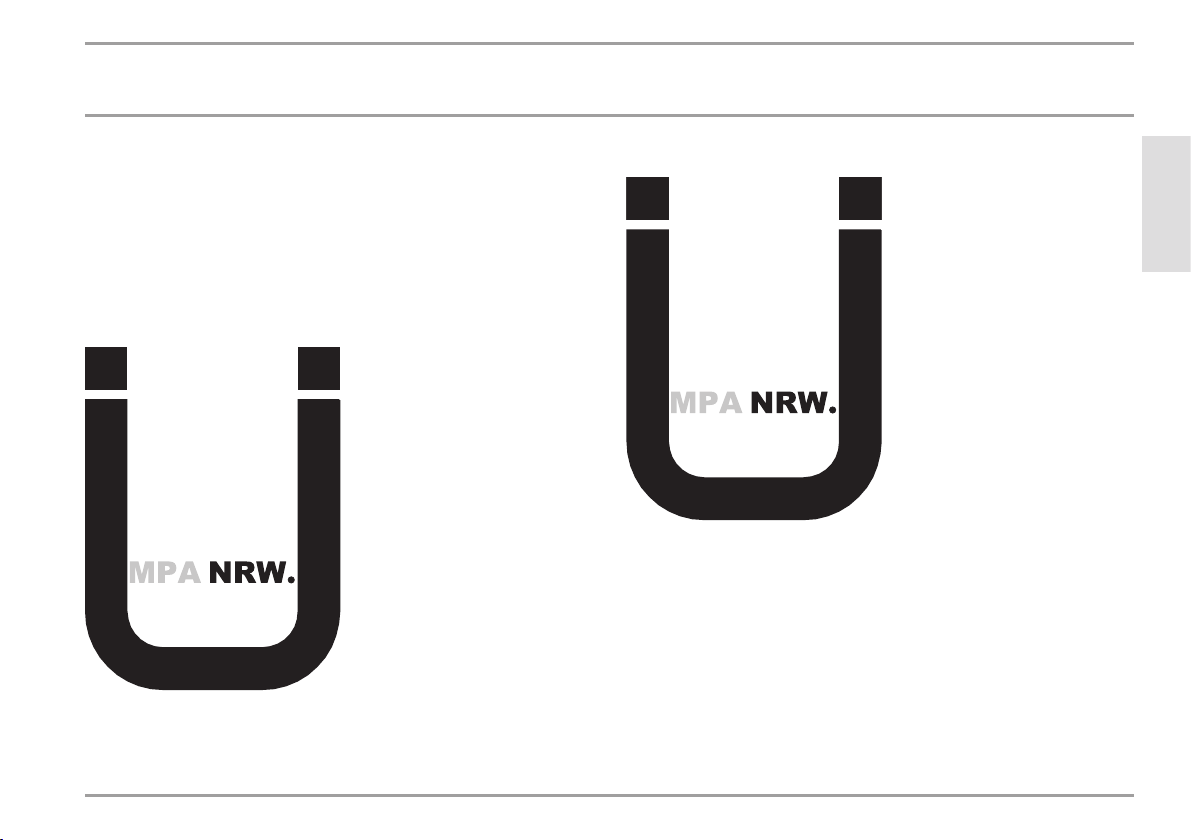

2.3 Prüfzeichen
Landesspezifische Zulassungen und Zeugnisse: Deutschland
Für die Armatur ist aufgrund der Landesbauordnungen ein all-
gemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Ver-
wendbarkeit hinsichtlich des Geräuschverhaltens erteilt worden.
MEK-K
DIN 4109-1
PA-IX 17595/IIO
Schütte GmbH
Wallenhorst
MED-D
DIN 4109-1
PA-IX 17596/IIOO
Schütte GmbH
Wallenhorst

BEDIENUNG
Bedienung
6| MEK-K | MED-D www.stiebel-eltron.com

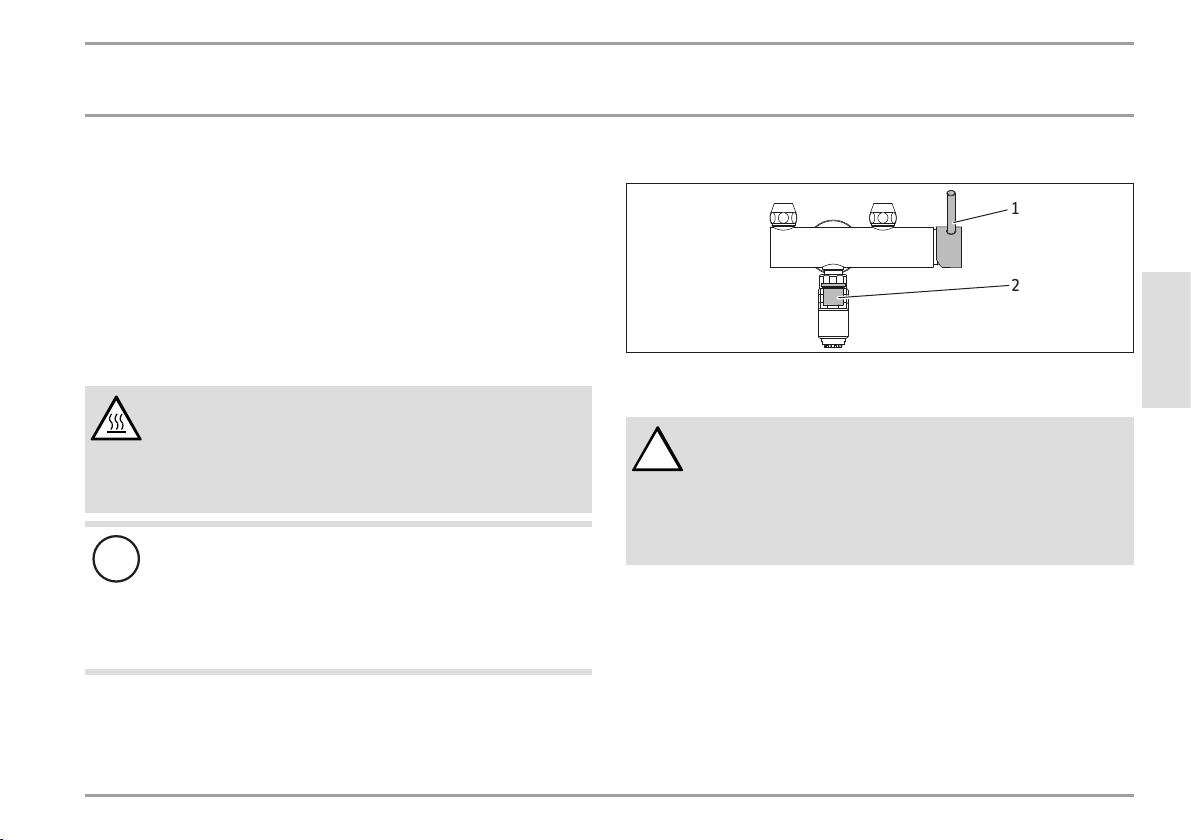

3. Bedienung
D0000109846
1
2
1 Armaturen-Bedienhebel
2 Umstellventil: Auslaufrohr und Handbrause
!
VORSICHT Klemmgefahr
Das Bewegen des Armaturen-Bedienhebels verändert
das Spaltmaß zwischen Armaturen-Bedienhebel und
Armaturenkörper.
f Wenn Sie den Armaturen-Bedienhebel bewegen,
greifen Sie nicht in den Spalt zwischen Armaturen-
Bedienhebel und Armaturenkörper.
f Um kaltes und warmes Wasser wie gewünscht zu mischen,
schwenken Sie den Armaturen-Bedienhebel vor oder zurück.
f Um Wasser zu entnehmen, stellen Sie den Armaturen-Be-
dienhebel nach rechts.
Nur MED-D
f Ziehen Sie bei laufendem Wasser das Umstellventil etwas
nach oben, um zwischen Auslaufrohr und Handbrause um-
zustellen. Nach der Wasserentnahme stellt sich die Armatur
selbstständig zurück auf das Auslaufrohr.
f Drehen Sie am Duschkopf, um den Wasserstrahl einzustellen:
- Regen
- Regen und Massage
- Massage
- Minimaler Durchfluss

DEUTSCH
www.stiebel-eltron.com MEK-K | MED-D | 7
INSTALLATION

4. Reinigung und Pflege

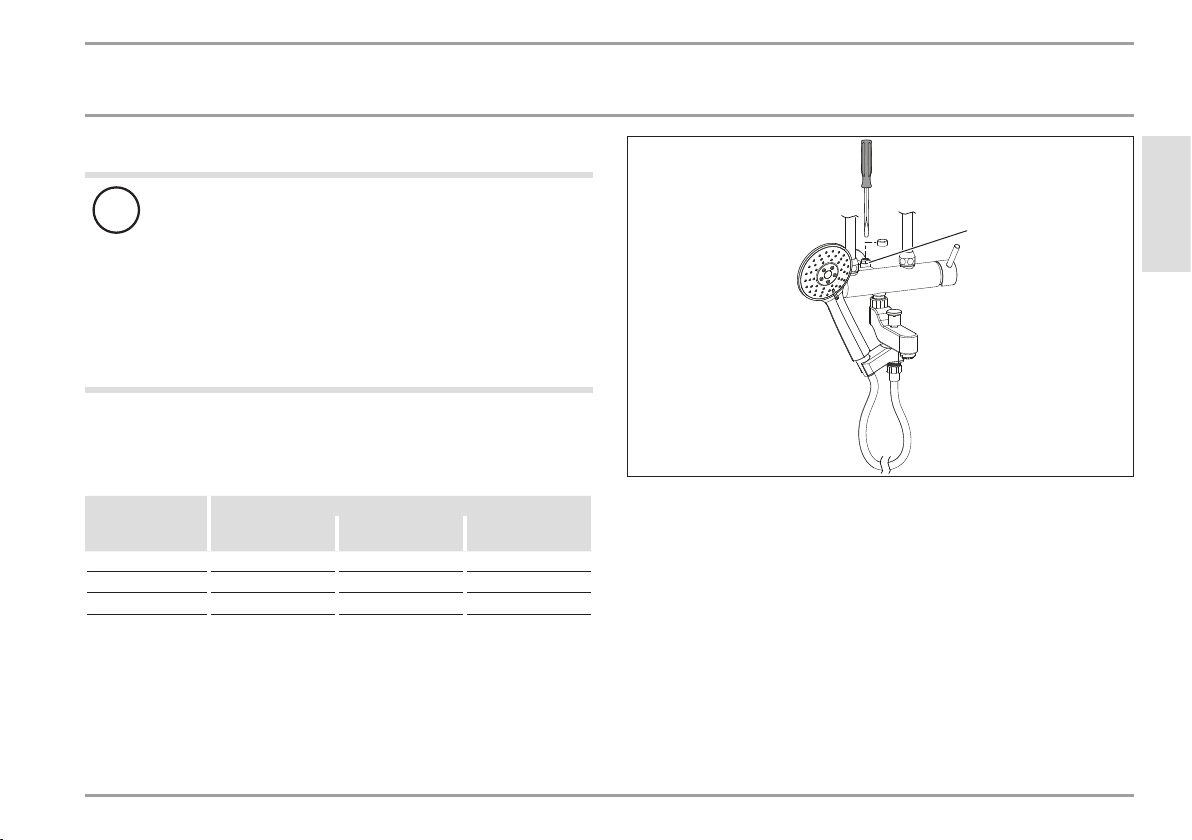

Hinweis
Um die Armatur nicht zu beschädigen, verwenden Sie
keine Mikrofasertücher oder scheuernden Schwämme
und keine anlösenden oder scheuernden Reiniger.
f Reinigen Sie die Armatur nur äußerlich mit Seifenwasser
oder verdünntem Haushaltsessig und spülen Sie mit klarem
Wasser nach.
f Verwenden Sie saubere, weiche Tücher für das Reinigen und
Abtrocknen der Oberfläche.
f Schrauben Sie den Strahlregler vom Auslaufrohr ab.
f Reinigen und entkalken Sie den Strahlregler.
f Schrauben Sie den Strahlregler handfest an das Auslaufrohr.
INSTALLATION
5. Sicherheit
Installation, Inbetriebnahme, Wartung und Reparatur des Produk-
tes darf nur eine Fachkraft durchführen.
5.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-
heit nur, wenn Sie für das Produkt bestimmtes Originalzubehör
und Originalersatzteile verwenden.

INSTALLATION
Montage
8| MEK-K | MED-D www.stiebel-eltron.com
6. Montage
D0000109872
1
2
3
17
4
5
6
7
8
9
10
11
13
14
12
15
14
16
18
22
19
20 21
1 O-Ring
2 Überwurfmutter
3 Anschlussrohr
4 Überwurfmutter der Verschraubung
5 Klemmring
6 Einlagering
7 Dichtring
8 Armaturen-Bedienhebel
9 Armaturenkörper
10 O-Ring
11 Umstellventil: Auslaufrohr und Handbrause (nur MED-D)
12 Auslaufrohr
13 Strahlregler
14 O-Ring (nur MED-D)
15 Halterung (nur MED-D)
16 Schlauch (nur MED-D)
17 Handbrause (nur MED-D)
18 Hahnverlängerung
19 Wandrosette
20 Abdeckkappe
21 Drosselventil
22 Flachdichtring
Hinweis
Spülen Sie neue oder reparierte Kaltwasser-Leitungen
möglichst schon vor der Montage der Armatur.

DEUTSCH
www.stiebel-eltron.com MEK-K | MED-D | 9
INSTALLATION
Montage
6.1 Kaltwasser-Anschluss
f Dichten Sie das Einschraubgewinde des Drosselventils mit
Hanf oder Teflonband ein.
f Montieren Sie das Drosselventil mit Wandrosette an die
Kaltwasser-Leitung.
f Dichten Sie das Einschraubgewinde des Armaturenkörpers
mit Hanf oder Teflonband ein.
Nur Wandspeicher ab 30 l
f Schrauben Sie die Hahnverlängerung mit einem Flachdich-
tring auf den Armaturenkörper.
f Dichten Sie das Einschraubgewinde der Hahnverlängerung
mit Hanf oder Teflonband ein
Alle Warmwasserspeicher
f Montieren Sie den Armaturenkörper (ggf. mit Hahnverlänge-
rung) mit einem Flachdichtring an das Drosselventil. Richten
Sie dabei den Armaturenkörper waagerecht aus.
6.2 Warmwassererzeuger anschließen
D0000109848
1
2
3
2
1 Kaltwasser-Anschluss
2 Anschluss am Armaturenkörper
3 Warmwasser-Anschluss
f Kürzen Sie ggf. die Anschlussrohre auf die erforderliche
Länge und entgraten Sie die Schnittstellen.
f Lösen Sie die Überwurfmuttern der Verschraubungen an den
Anschlüssen am Armaturenkörper.
f Setzen Sie die Anschlussrohre senkrecht durch die Überwurf-
muttern in die Anschlüsse am Armaturenkörper ein.
f Schrauben Sie die Anschlussrohre mit den Überwurfmuttern
lose an den Armaturenkörper.
f Montieren Sie den Warmwassererzeuger.

INSTALLATION
Erstinbetriebnahme
10 | MEK-K | MED-D www.stiebel-eltron.com
f Schrauben Sie von Hand die Anschlussrohre mit O-Ringen
und den Überwurfmuttern an den Anschlüssen des Warm-
wassererzeugers fest.
f Schrauben Sie mit einem Schraubenschlüssel die Überwurf-
muttern der Verschraubungen mit geringem Drehmoment
am Armaturenkörper fest.
Nur MEK-K
f Schrauben Sie das Auslaufrohr mit O-Ring handfest an den
Armaturenkörper.
Nur MED-D an einer Badewanne
f Schrauben Sie das Auslaufrohr mit O-Ring handfest an den
Armaturenkörper.
f Schrauben Sie die Halterung für die Handbrause mit O-Ring
handfest an das Auslaufrohr.
f Schrauben Sie den Schlauch mit O-Ring handfest an die Hal-
terung für die Handbrause.
f Schrauben Sie die Handbrause mit O-Ring handfest an den
Schlauch.
Nur MED-D an einer Dusche
f Schrauben Sie die Halterung für die Handbrause mit O-Ring
handfest an den Armaturenkörper.
f Schrauben Sie den Schlauch mit O-Ring handfest an die Hal-
terung für die Handbrause.
f Schrauben Sie die Handbrause mit O-Ring handfest an den
Schlauch.
7. Erstinbetriebnahme
1. 2.
D0000049325
f Stellen Sie sicher, dass der Warmwassererzeuger nicht an die
Spannungsversorgung angeschlossen ist.
f Schrauben Sie den Strahlregler vom Auslaufrohr ab.
f Stellen Sie den Armaturen-Bedienhebel auf „kalt“.
f Entnehmen Sie Wasser, bis das Wasser blasenfrei und frei
von Rückständen austritt.
f Stellen Sie den Armaturen-Bedienhebel auf „warm“ und
entnehmen Sie Wasser, bis das Wasser blasenfrei und frei
von Rückständen austritt. Dieser Vorgang kann bis zu zwei
Minuten dauern.
f Schließen Sie die Armatur.
f Schrauben Sie den Strahlregler handfest an das Auslaufrohr.
f Prüfen Sie die Dichtheit aller Anschlüsse.
f Verbinden Sie den Warmwassererzeuger mit der
Spannungsversorgung.
