STIEBEL ELTRON SNU HOT User manual

INSTALLATION
INSTALLATION
INSTALLATION
INSTALLATIE
Heißwasserautomat mit offener/geschlossener Küchenarmatur
Automatic water heater with open vented/sealed unvented kitchen tap
Automate pour eau très chaude avec robinetterie de cuisine à écoulement libre/sous
pression
Heetwaterautomaat met open/gesloten keukenkraan
» SNU HOT
» SNU HOT GB
» HOT 3in1

2| SNU HOT | HOT 3in1 www.stiebel-eltron.com
INHALT | INSTALLATION
Allgemeine Hinweise
INSTALLATION
1. Allgemeine Hinweise ����������������������������������������2
1.1 Mitgeltende Dokumente���������������������������������������� 2
2. Sicherheit �����������������������������������������������������2
2.1 Allgemeine Sicherheitshinweise������������������������������ 2
2.2 Vorschriften, Normen und Bestimmungen ����������������� 2
2.3 Filtereinsatz für SNU HOT �������������������������������������� 3
3. Gerätebeschreibung �����������������������������������������3
3.1 Lieferumfang ����������������������������������������������������� 3
3.2 Zubehör������������������������������������������������������������ 3
4. Vorbereitungen�����������������������������������������������3
4.1 Montageort ������������������������������������������������������� 3
5. Montage�������������������������������������������������������4
5.1 Küchenarmatur montieren������������������������������������� 4
5.2 Gerät montieren ������������������������������������������������� 4
5.3 Wasseranschluss������������������������������������������������� 4
5.4 Elektroanschluss herstellen����������������������������������� 6
6. Inbetriebnahme ����������������������������������������������6
6.1 Erstinbetriebnahme ��������������������������������������������� 6
7. Außerbetriebnahme �����������������������������������������7
8. Wiederinbetriebnahme��������������������������������������7
9. Störungsbehebung�������������������������������������������8
9.1 Störungsbehebung der Blockade der Armatur ������������ 8
10. Wartung�������������������������������������������������������8
10.1 Gerät öffnen ������������������������������������������������������ 8
10.2 Gerät entleeren �������������������������������������������������� 9
10.3 Anschlusskabel austauschen ���������������������������������� 9
10.4 Sieb demontieren / montieren�������������������������������� 9
10.5 Durchflussmengenbegrenzer demontieren /
montieren bei Montage ohne Wasserfilter ����������������� 9
10.6 Durchflussmengenbegrenzer demontieren /
montieren bei Montage mit Wasserfilter ������������������� 9
10.7 Überprüfung des Schutzleiters nach BGV A3 �������������� 9

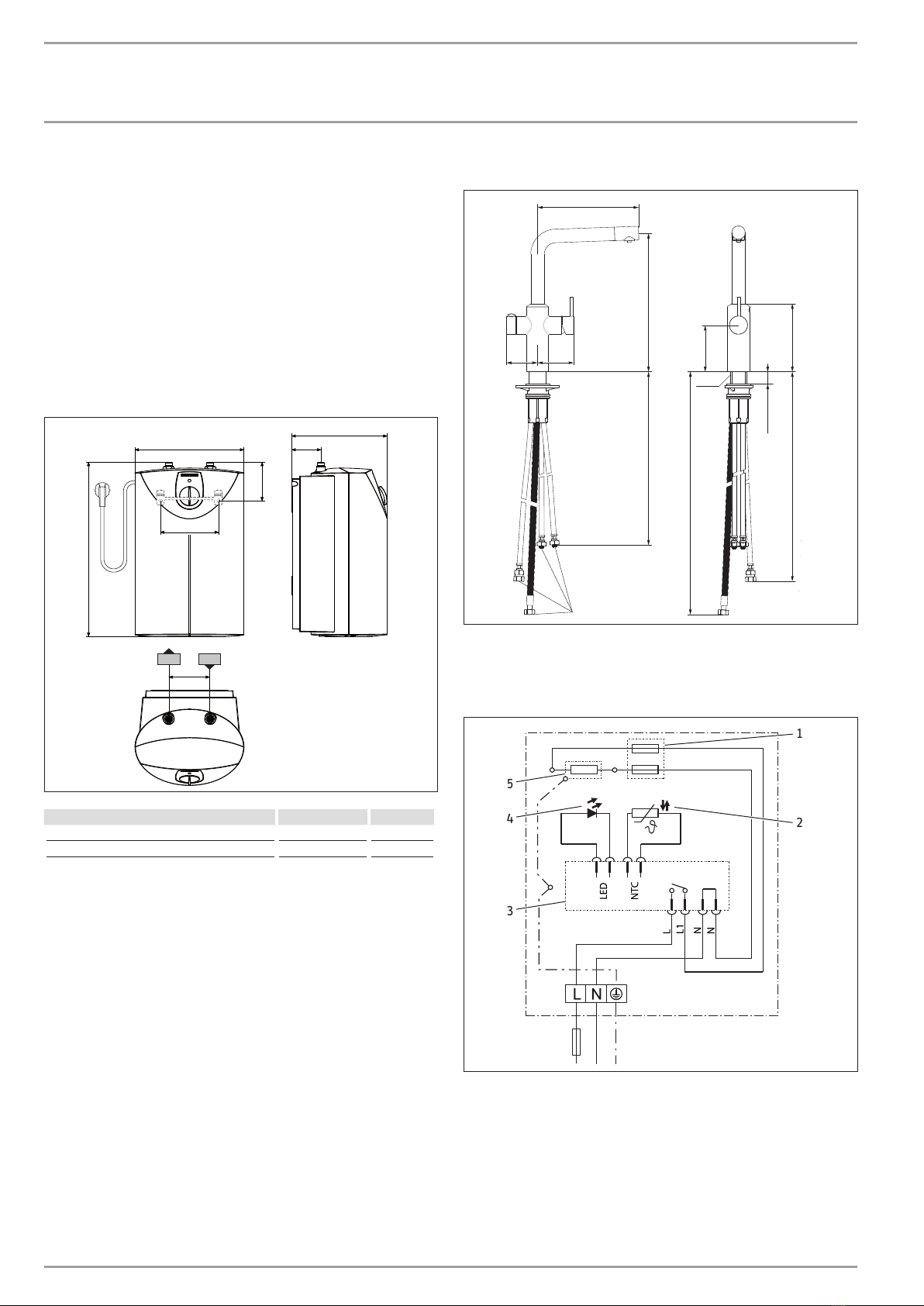

11. Technische Daten������������������������������������������� 10
11.1 Maße und Anschlüsse ����������������������������������������� 10
11.2 Elektroschaltplan ����������������������������������������������� 10
11.3 Aufheizdauer ���������������������������������������������������� 10
11.4 Datentabellen���������������������������������������������������� 11
MONTAGESCHABLONE (IN DER MITTE DIESER ANLEITUNG)
INSTALLATION
1. Allgemeine Hinweise
Diese Anleitung richtet sich an den Fachhandwerker.
Hinweis
Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig
durch und bewahren Sie sie auf.
Geben Sie die Anleitung gegebenenfalls an einen nach-
folgenden Benutzer weiter.
1.1 Mitgeltende Dokumente
313451 SNU HOT Bedienung
2. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur
des Gerätes darf nur von einem Fachhandwerker durchgeführt
werden.
2.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssi-
cherheit nur, wenn Sie das Gerät mit der offenen/geschlossenen
Küchenarmatur HOT3in1 betreiben. Verwenden Sie nur das Ori-
ginal-Zubehör und die originalen Ersatzteile für das Gerät und
die Küchenarmatur.
2.2 Vorschriften, Normen und Bestimmungen
Hinweis
Beachten Sie alle nationalen und regionalen Vorschriften
und Bestimmungen.
!
Sachschaden
Bei Vertauschen der Wasseranschlüsse funktioniert das
Gerät nicht.
!
Sachschaden
Das Gerät darf keinem Wasserleitungsdruck ausgesetzt
werden. Wasserleitungsdruck kann die Dichtung vom
Innenbehälter zerstören und zu Wasserschäden führen.

DEUTSCH
www.stiebel-eltron.com SNU HOT | HOT 3in1 | 3
INSTALLATION
Gerätebeschreibung
2.3 Filtereinsatz für SNU HOT
!
Sachschaden
Härtebereich Gesamthärte Gesamthärte
(Summe Ca + Mg)
Filtereinsatz
1 (weich) < 8,4 °dH < 1,5 mmol/l empfohlen
2 (mittel) 8,4 - 14 °dH 1,5 - < 2,5 mmol/l erforderlich
3 (hart) > 14 °dH > 2,5 mmol/l erforderlich
Für einen störungsfreien Betrieb ist der Härtebereich1
des Trinkwassers geeignet. Dadurch vermeiden Sie eine
vermehrte Kalkbildung im Gerät. Wir empfehlen grund-
sätzlich einen Einbau eines Wasserenthärters, siehe Ka-
pitel „Zubehör“. Er sorgt für einen besseren Geschmack,
Geruch und Optik des Wassers.
3. Gerätebeschreibung
3.1 Lieferumfang
Mit dem Gerät werden geliefert:
- Aufhängeleiste
- Küchenarmatur
- Dichtungen
- 2 Siebe
- Absatznippel mit eingebautem Durchflussmengenbegrenzer
- Schlauchtülle
- Schlauchsicherung
- Befestigungsmaterial
3.2 Zubehör
- Wasserfiltersystem Starter-Kit Basis, Bestell-Nr. 233231,
mit Kartusche, Anschlussschlauch, Wandhalter und
Härteteststreifen
- Wasserfiltersystem Starter-Kit Komfort, Bestell-Nr. 233232,
mit Kartusche, Anschlussschlauch, Wandhalter, Härtetest-
streifen und einen Durchflussmesser
- Filter Kartuschen (3 Stück), Bestell-Nr. 233230
- Spezial-Strahlregler, Bestell-Nr. 298699
- Sieb, Bestell-Nr. 298700
4. Vorbereitungen
 Spülen Sie die Wasserleitung gut durch.
Wasserinstallation
Ein Sicherheitsventil ist nicht erforderlich.
Armaturen
 Verwenden Sie nur die Küchenarmatur HOT 3in1.
Eine andere Armatur ist nicht zulässig.
Wasserfiltersystem
 Verwenden Sie das Wasserfiltersystem Starter-Kit, siehe Ka-
pitel „Zubehör“.
4.1 Montageort
!
Sachschaden
Die Installation des Gerätes darf nur im frostfreien Raum
erfolgen.
 Montieren Sie das Gerät senkrecht und in der Nähe der
Entnahmestelle.
Das Gerät ist nur für eine Untertischmontage geeignet.
!
Sachschaden
Das Gerät muss an einer ausreichend tragfähigen Wand
montiert werden.

4| SNU HOT | HOT 3in1 www.stiebel-eltron.com
INSTALLATION
Montage
5. Montage
5.1 Küchenarmatur montieren
ø 35
D0000036242
5.2 Gerät montieren
26�02�06�0216
 Zeichnen Sie die Bohrlöcher mit der Montageschablone an,
siehe Kapitel „Montageschablone“.
 Bohren Sie die Löcher und setzen Sie passende Dübel ein.
 Befestigen Sie die Aufhängeleiste mit passenden Schrauben.
 Hängen Sie das Gerät auf die Aufhängeleiste.
Hinweis
Sie können das überschüssige Anschlusskabel in das Ka-
beldepot legen.
26�02�06�0217
5.3 Wasseranschluss
Hinweis
Wird die Armatur nicht an einer zentralen Warmwas-
serversorgung angeschlossen, verschließen Sie den An-
schlussschlauch mit einem Doppelnippel.
!
Sachschaden
Die Siebe und der Durchflussmengenbegrenzer müssen
für die Funktion des Gerätes eingebaut sein.
!
Sachschaden
 Setzen Sie das Gerät keinem Wasserdruck aus.
 Vertauschen Sie die Anschlussschläuche nicht.
Montage des Heißwasser Auslaufschlauches
D0000047850D0000039771
1
1 Montierter Heißwasser Auslauf
Sie können den Heißwasserschlauch bei Bedarf kürzen.
!
Sachschaden
Der Heißwasserschlauch darf nicht verlängert werden.

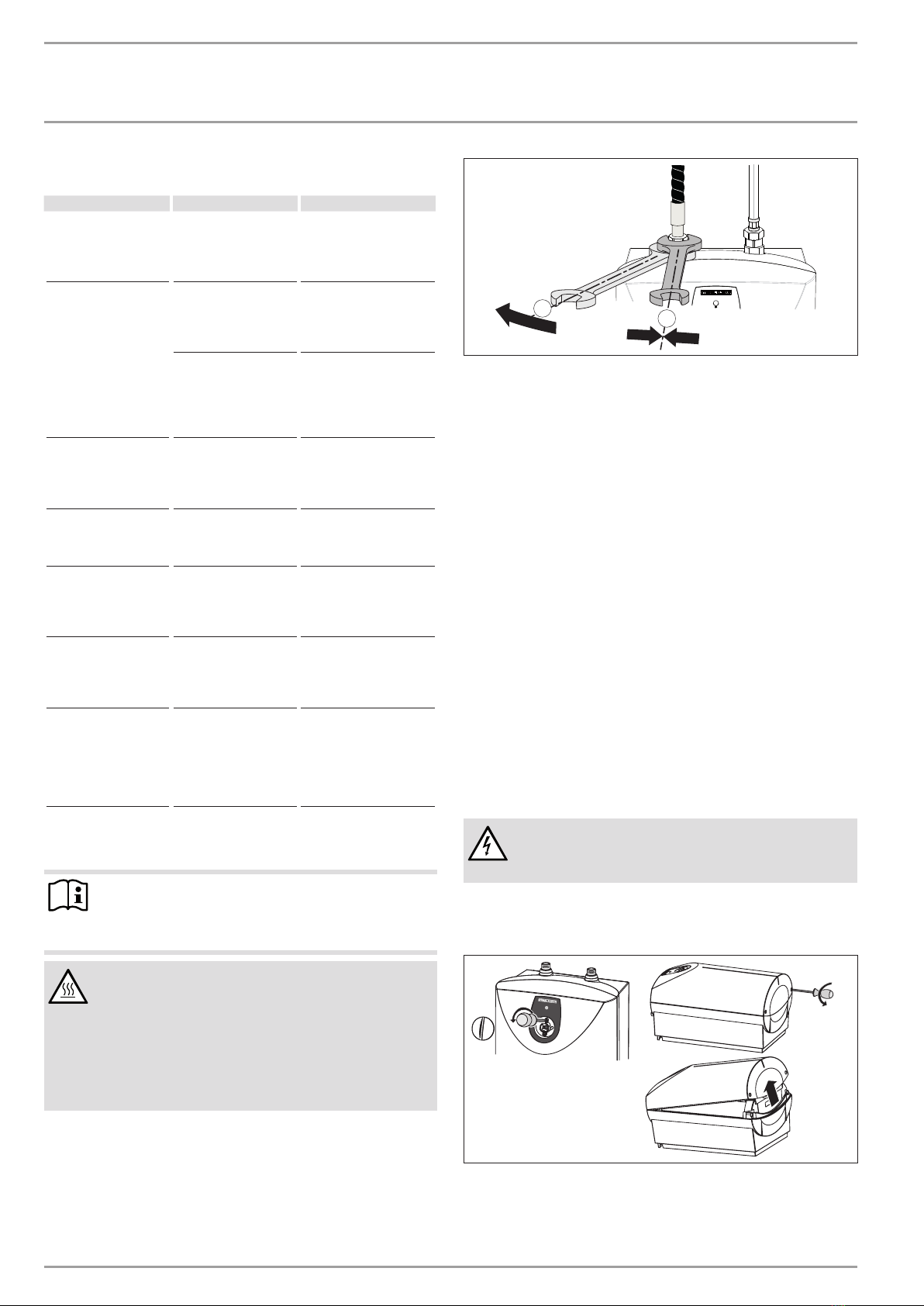

Festdrehen der Anschlüsse
°C
D0000039853.
 Beim Festdrehen der Verschraubungen müssen Sie mit ge-
eignetem Schraubenschlüssel gegenhalten.

DEUTSCH
www.stiebel-eltron.com SNU HOT | HOT 3in1 | 5
INSTALLATION
Montage
Verlegen der Anschlussschläuche
Hinweis
Achten Sie darauf, dass die Anschlussschläuche bei der
Montage nicht geknickt werden, und vermeiden Sie Zugs-
pannung beim Einbau.
 Verlegen Sie die Anschlussschläuche mit kontinuier-
licher Steigung.

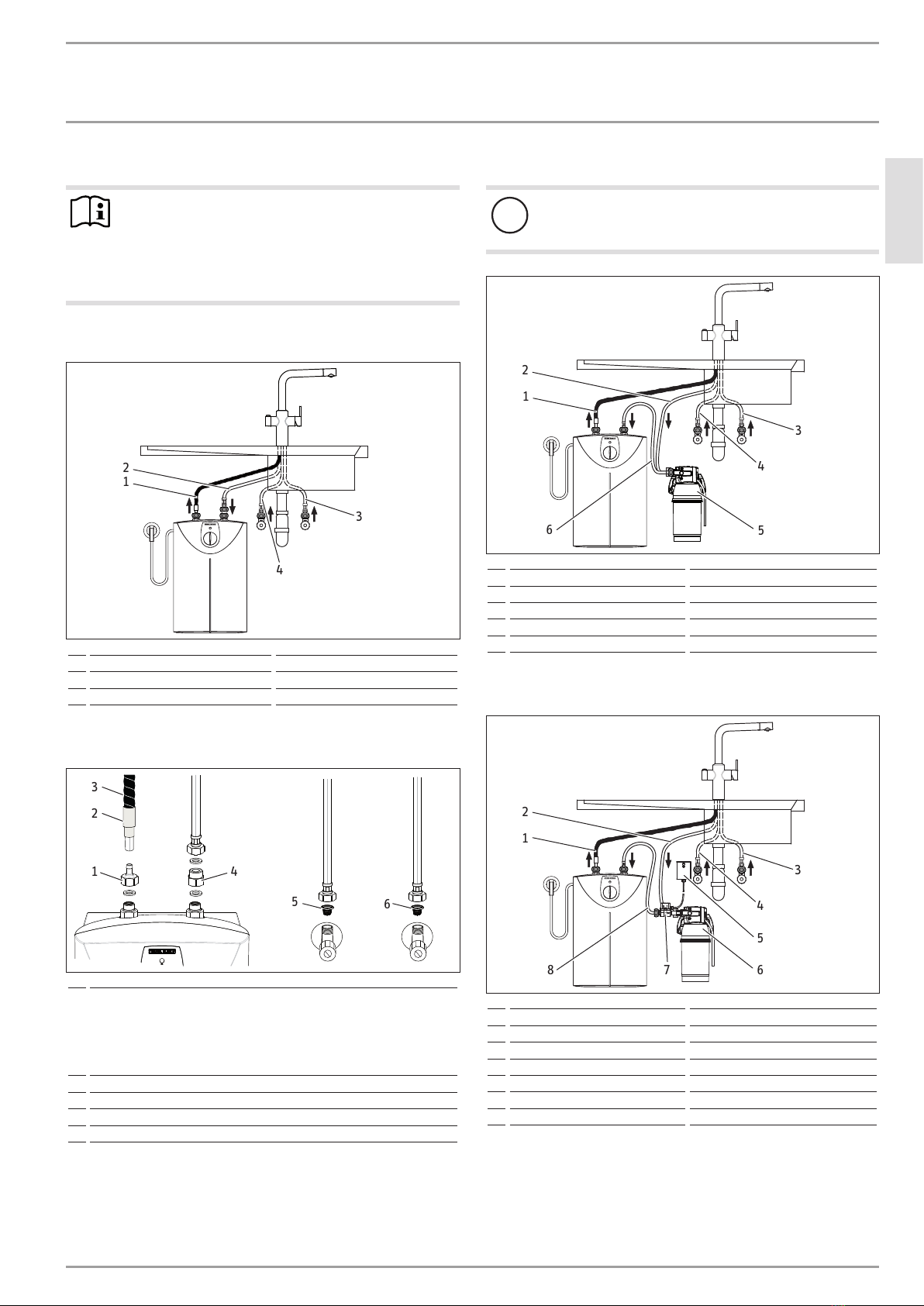

5.3.1 Einbau ohne Wasserfilter (Härtebereich 1)
D0000039857
2
4
3
1
1Heißwasser Auslauf Kunststoffschlauch mit Flexschlauch
2Kaltwasser Zulauf zum Gerät langer Flexschlauch mit blauer Litze
3Kaltwasser Zulauf zur Armatur kurzer Flexschlauch mit blauer Litze
4Warmwasser Zulauf zur Armatur kurzer Flexschlauch mit roter Litze
Schlauchanschlüsse ohne Wasserfilter
2
3
1
56
4
D0000039774
1Schlauchtülle
2Schlauchsicherung
Vor der Montage des Schlauches schieben Sie die Schlauchsicherung
auf den Schlauch und anschließend über die Schlauchtülle.
Zur leichteren Montage der Schlauchsicherung benetzen Sie den
Schlauch mit etwas Spülmittel. Anschließend drücken Sie den Flex-
schlauch bis auf Anschlag in die Hülse der Schlauchsicherung.
3Flexschlauch
4Absatznippel mit Durchflussmengenbegrenzer
5 Sieb für Warmwasser Zulauf
6 Sieb für Kaltwasser Zulauf
5.3.2 Einbau mit Wasserfilter
!
Sachschaden
Verwenden Sie die freigegebenen Wasserfiltersysteme,
siehe Kapitel „Zubehör“.
D0000033467
4
5
3
1
2
6
1Heißwasser Auslauf Kunststoffschlauch mit Flexschlauch
2 Kaltwasser Zulauf zum Filter langer Flexschlauch mit blauer Litze
3Kaltwasser Zulauf zur Armatur kurzer Flexschlauch mit blauer Litze
4Warmwasser Zulauf zur Armatur kurzer Flexschlauch mit roter Litze
5Wasserfilter
6Kaltwasser Zulauf zum Gerät Flexschlauch vom Wasserfiltersystem
Einbau mit Wasserfilter und Durchflussmesser
D0000033468
2
4
68 7
3
1
5
1Heißwasser Auslauf Kunststoffschlauch mit Flexschlauch
2 Kaltwasser Zulauf zum Filter langer Flexschlauch mit blauer Litze
3Kaltwasser Zulauf zur Armatur kurzer Flexschlauch mit blauer Litze
4Warmwasser Zulauf zur Armatur kurzer Flexschlauch mit roter Litze
5Anzeigeeinheit Durchflussmesser
6Wasserfilter
7Durchflussmesser mit Kartuschenwechselanzeige
8Kaltwasser Zulauf zum Gerät Flexschlauch vom Wasserfiltersystem

6| SNU HOT | HOT 3in1 www.stiebel-eltron.com
INSTALLATION
Inbetriebnahme

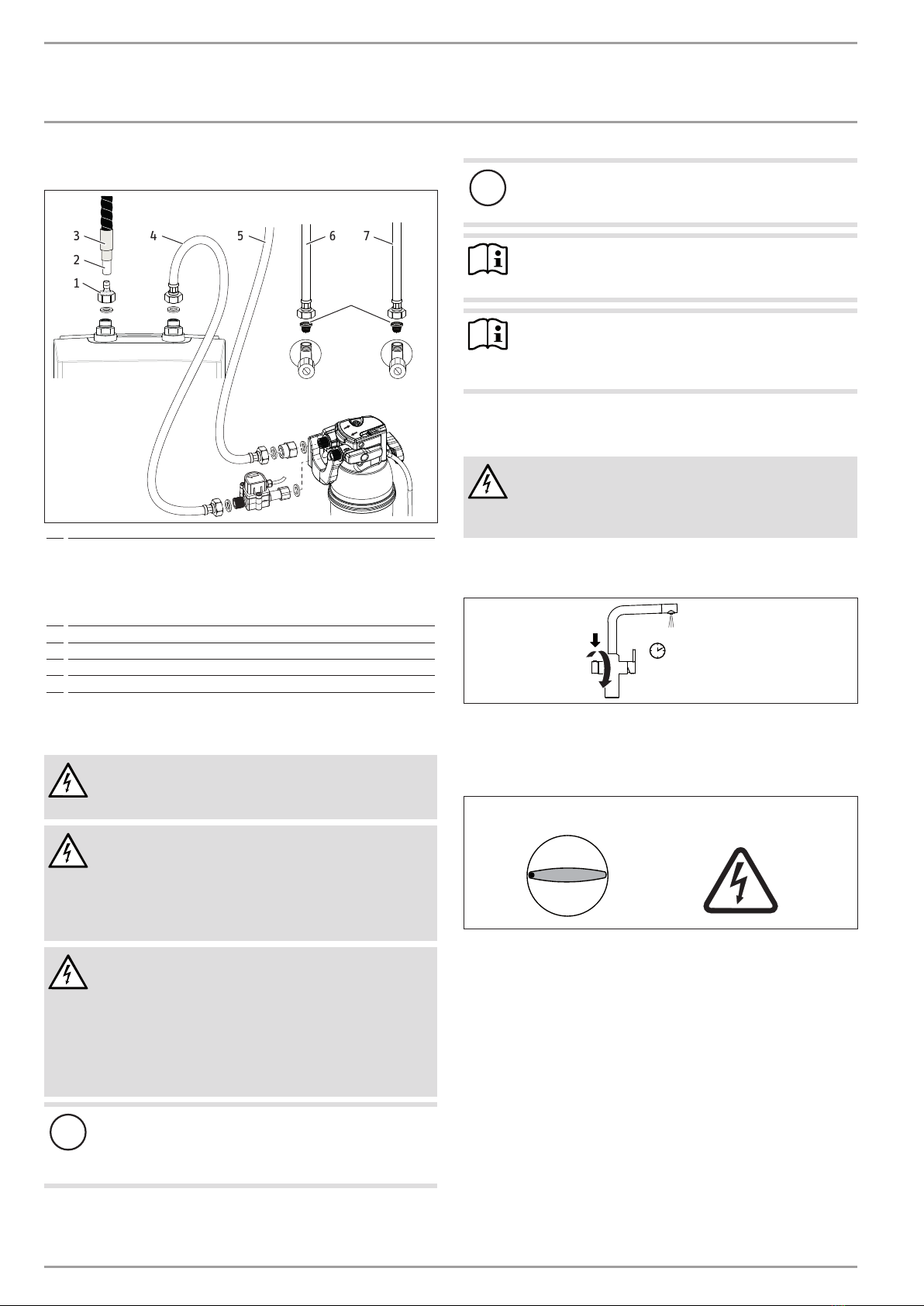

Schlauchanschlüsse mit Wasserfilter
D0000046206
3 6
18
4 5 7
2
1Schlauchtülle
2Schlauchsicherung
Vor der Montage des Schlauches schieben Sie die Schlauchsicherung
auf den Schlauch und anschließend über die Schlauchtülle.
Zur leichteren Montage der Schlauchsicherung benetzen Sie den
Schlauch mit etwas Spülmittel. Anschließend drücken Sie den Flex-
schlauch bis auf Anschlag in die Hülse der Schlauchsicherung.
3 Sieb für Warmwasser Zulauf
4 Sieb für Kaltwasser Zulauf
5Absatznippel mit Durchflussmengenbegrenzer
6Durchflussmesser
5.4 Elektroanschluss herstellen
GEFAHR Stromschlag
Führen Sie alle elektrischen Anschluss- und Installati-
onsarbeiten nach Vorschrift aus.
GEFAHR Stromschlag
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen ist.
Das Gerät muss über eine Trennstrecke von mindestens
3mm allpolig vom Netzanschluss getrennt werden kön-
nen.
GEFAHR Stromschlag
Die Geräte sind im Anlieferungszustand mit einer elek-
trischen Anschlussleitung ausgestattet.
Alternativ können Sie das Gerät fest an das Wechsel-
stromnetz (Geräteanschlussdose) anschließen, siehe
Kapitel „Technische Daten / Elektroschaltplan“.
Ein Anschluss mit direkter (festverlegter) Elektroleitung
an das Elektronetz ist nicht zulässig.
!
Sachschaden
Achten Sie beim Anschluss an eine Schutzkontakt-Steck-
dose darauf, dass die Schutzkontakt-Steckdose nach der
Installation des Gerätes frei zugänglich ist.
!
Sachschaden
Beachten Sie das Typenschild. Die angegebene Spannung
muss mit der Netzspannung übereinstimmen.
Hinweis
Sie können das Gerät über eine Zeitschaltuhr anschlie-
ßen.
Hinweis bei Anschluss an Geräteanschlussdose
Beachten Sie, dass evtl. ein RESET unter Umständen
(langer Weg von der Sicherung bis zum Gerät) mit einer
zweiten Person durchgeführt werden muss.
6. Inbetriebnahme
WARNUNG Stromschlag
Die Inbetriebnahme darf nur durch einen Fachhandwer-
ker unter Beachtung der Sicherheitsvorschriften erfol-
gen.
6.1 Erstinbetriebnahme
150 s
A
B
D0000035722
 Drücken Sie den Arretierungsknopf ein und drehen das Ent-
nahmeventil um 90° nach vorn, bis das Wasserleitungsnetz
und das Gerät luftfrei sind und der volle Wasserstrahl her-
ausläuft (ca. 150 Sekunden).
Max
°C on
D0000035727
 Stellen Sie den Temperatureinstellknopf auf Max.
 Stecken Sie den Stecker der elektrischen Anschlussleitung in
die Schutzkontakt-Steckdose oder schalten Sie die Sicherung
ein.

DEUTSCH
www.stiebel-eltron.com SNU HOT | HOT 3in1 | 7
INSTALLATION
Außerbetriebnahme

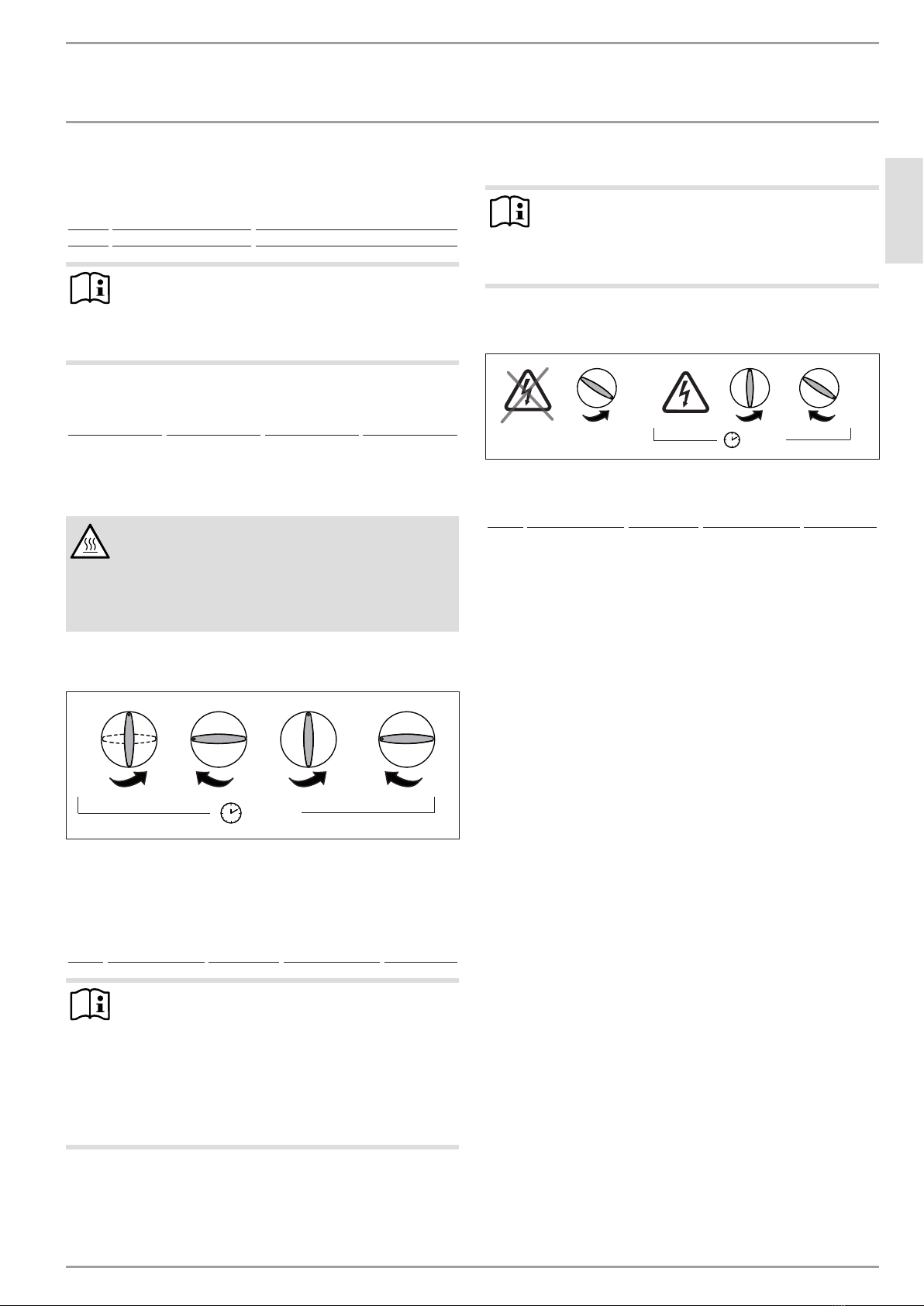

6.1.1 Trockengangerkennnung
Die Elektronik im Gerät führt eine Trockengangerkennung durch.
LED leuchtet 20 Sekunden Gerät heizt
LED 40 Sekunden aus Auswertung der Elektronik
Hinweis
Während der Trockengangerkennung darf das Gerät nicht
bedient werden.
Bei der Erstaufheizung wird eine Temperatur von maxi-
mal 90°C erreicht, Aufheizdauer ca. 15Minuten.
Nach der Aufheizung blinkt die LED
3 x blinken 5 Sekunden aus 3 x blinken 5 Sekunden aus
 Führen Sie den Kalibrierungsvorgang durch.
6.1.2 Kalibrierung für maximale Temperaturerfassung
VORSICHT Verbrennung
Während der Kalibrierung tritt heißes Wasser aus der
Armatur aus. Wasser und Dampf tritt für ca. 2Minuten
aus.
 Positionieren Sie das Schwenkauslaufrohr über der
Küchenspüle.
 Führen Sie einen Kalibrierungsvorgang für die maximale
Temperaturerfassung durch.
Max
°C °C °C
Max Max
10 s
°C
Max
D0000035728
 Drehen Sie den Temperatureinstellknopf am Gerät inner-
halb von 10Sekunden nacheinander in die vorgegebenen
Stellungen.
Quittierung der Aktion:
LED 2 Sekunden ein 4 x blinken 2 Sekunden ein 4 x blinken
Hinweis
Zapfen Sie während der Kalibrierung kein Wasser, da
sonst der Regler die maximale Temperaturerfassung
nicht durchführt.
Für die Unterbrechung des Kalibrierungsvorgangs tren-
nen Sie die Netzspannung oder ziehen den Netzstecker.
Aus Sicherheitsgründen können Sie keinen zweiten di-
rekt hintereinander ausgeführten Kalibrierungsvorgang
starten. Starten Sie zuerst ein RESET.
6.1.3 RESET
Hinweis
Vor einem RESET müssen Sie das Wasser im Gerät ab-
kühlen.
 Öffnen Sie ca. 2Minuten das Entnahmeventil für
Heißwasser.
Mit einem RESET setzen Sie die Maximaltemperatur auf Werk-
seinstellung 90°C zurück.
10 s
°C
Max
70
°C
Max
°C
Max
70
onoff
D0000035729
Quittierung der Aktion:
LED 2 Sekunden ein 4 x blinken 2 Sekunden ein 4 x blinken
 Prüfen Sie die Arbeitsweise des Gerätes und der Küchenar-
matur.
Der gesamte Geräteinhalt muss einmal aufgeheizt werden,
Aufheizzeit siehe Kapitel „Technische Daten/Aufheizdauer“.
6.1.4 Übergabe des Gerätes
 Erklären Sie dem Benutzer die Funktion des Gerätes und der
Küchenarmatur. Machen Sie ihn mit dem Gebrauch vertraut.
 Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell
die Verbrühungsgefahr.
 Übergeben Sie diese Anleitung und falls vorhanden die An-
leitungen vom Zubehör.
7. Außerbetriebnahme
 Trennen Sie das Gerät mit der Sicherung in der Hausinstalla-
tion von der Netzspannung oder ziehen Sie den Stecker der
elektrischen Anschlussleitung.
 Entleeren Sie das Gerät, siehe Kapitel „Wartung“.
8. Wiederinbetriebnahme
Siehe Kapitel „Erstinbetriebnahme“.

8| SNU HOT | HOT 3in1 www.stiebel-eltron.com
INSTALLATION
Störungsbehebung
9. Störungsbehebung
Problem Ursache Behebung
Das Gerät liefert kein
heißes Wasser.
Das Sieb im Kaltwasser-
zulaufrohr am Eckventil
ist verstopft.
Reinigen Sie beziehungs-
weise erneuern Sie die
Siebe, siehe Kapitel
„Gerätebeschreibung /
Zubehör“.
Die LED leuchtet, das
Gerät heizt nicht.
Der Temperaturregler
arbeitet nicht.
Führen Sie ein RESET
durch und kalibrieren Sie
das Gerät erneut, siehe
Kapitel „Erstinbetrieb-
nahme“.
Der Temperaturbegren-
zer hat ausgelöst.
Beheben Sie die Fehler-
ursache und erneuern Sie
den Temperaturregler und
die Baugruppe des Tempe-
raturbegrenzers (Schmelz-
lotsicherungen).
Es kann nur wenig
Wasser aus der Küchen-
armatur entnommen
werden.
Der Spezial-Strahlregler
in der Küchenarmatur
ist verkalkt.
Entkalken Sie beziehungs-
weise erneuern Sie den
Spezial-Strahlregler, siehe
Kapitel „Gerätebeschrei-
bung / Zubehör“.
Das Gerät heizt nicht,
die LED blinkt schnell.
Ein Trockengang des
Gerätes ist erkannt.
Lassen Sie das Gerät
<40°C abkühlen. Starten
Sie erneut mit der Erstin-
betriebnahme.
Die LED blinkt nach dem
Aufheizvorgang:
3 x blinken�5 Sekunden
aus�3 x blinken�5 Se-
kunden aus.
Das Gerät wurde ohne
Kalibrierung in Betrieb
genommen.
Kalibrieren Sie das Gerät,
siehe Kapitel „Erstinbe-
triebnahme.
Beim Aufheizen tritt
Dampf aus der Armatur,
das Wasser heizt.
Der Heizkörper ist ver-
kalkt.
Führen Sie ein RESET
durch und kalibrieren Sie
das Gerät erneut, siehe
Kapitel „Erstinbetrieb-
nahme“.
Die Temperaturbegren-
zung wurde bei der
Kochpunkterfassung
aktiviert. Die Betriebs-
anzeige (LED) blinkt
schnell: 2 x in der Se-
kunde.
Der Heißwasser Auslauf
zur Armatur ist blokiert.
Behebung siehe nachfol-
gendes Kapitel.
9.1 Störungsbehebung der Blockade der Armatur
Hinweis
Aufgrund einer Blockade der Armatur wurde die Tem-
peraturbegrenzung beim Kalibriervorgang im Gerät ak-
tiviert.
VORSICHT Verbrühung
Bei der Anzeige „Schnelles Blinken“ hat sich im Gerät
ein nicht zulässiger Druck aufgebaut.
Bauen Sie zuerst den Überdruck ab, bevor Sie weitere
Schritte beginnen, siehe nachfolgendes Kapitel.
Ziehen Sie nicht die Schlauchtülle und den Kunststoff-
schlauch ab, da sonst Dampf und heißes Wasser zu Ver-
brühungen führen kann.
9.1.1 Überdruck im Gerät entfernen
 Ziehen Sie den Netzstecker des elektrischen Anschlusskabels.
 Schließen Sie die Eckventile.
22
19
D0000039773
 Lösen Sie die Verschraubung vom Heißwasser Auslauf am
Gerät (SW22) so weit, bis Dampf an der Verschraubung aus-
tritt und das Gerät druckentlastet wird (kein Dampfaustritt
mehr).
 Schrauben Sie den Heißwasser Auslauf komplett ab, drehen
Sie dazu nur den Stutzen (SW22) am Gerät.
9.1.2 Blockade entfernen
 Beheben Sie die Blockade der Armatur.
 Prüfen Sie die Armatur auf freien Durchgang.
 Montieren Sie den Heißwasser Auslauf.
 Öffnen Sie die Eckventile.
 Lassen Sie das Gerät bis auf 40°C abkühlen, indem Sie Heiß-
wasser zapfen, kaltes Wasser läuft in das Gerät.
 Stecken Sie den Netzstecker des elektrischen Anschlusska-
bels ein oder schalten Sie die elektrische Sicherung ein.
 Setzen Sie die Temperaturbegrenzung wieder zurück, indem
Sie den Temperatureinstellknopf nacheinander in die Tempe-
ratureinstellung 70°C � AUS � 70°C drehen.
 Kalibrieren Sie die maximale Temperaturerfassung neu,
siehe Kapitel „Inbetriebnahme / Erstinbetriebnahme“.
10. Wartung
WARNUNG Stromschlag
Trennen Sie bei allen Arbeiten das Gerät vom elektri-
schen Netzanschluss.
 Demontieren Sie das Gerät bei Wartungsarbeiten.
10.1 Gerät öffnen
26�02�04�0222
 Ziehen Sie den Temperatureinstellknopf ab.
 Drehen Sie die Schrauben unter dem Temperaturein-
stellknopf heraus.

DEUTSCH
www.stiebel-eltron.com SNU HOT | HOT 3in1 | 9
INSTALLATION
Wartung
 Senken Sie die Riegelschrauben nach innen ab, schwenken
Sie die Kappe auf und nehmen Sie sie ab.
10.2 Gerät entleeren
Das Gerät können Sie für Wartungsarbeiten oder zum Schutz vor
Frost entleeren.
VORSICHT Verbrühung
Beim Entleeren des Gerätes kann heißes Wasser aus-
treten.
 Entleeren Sie das Gerät über die Anschlussstutzen vom „Kalt-
wasser Zulauf“ und „Heißwasser Auslauf“.
 Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwas-
ser im Gerät befinden, das gefrieren und Schäden verursa-
chen kann.
10.3 Anschlusskabel austauschen
 Das Anschlusskabel darf von einem Fachhandwerker mit dem
originalen Ersatzteil ersetzt werden. Alternativ können Sie
das Anschlusskabel „H05VV-F3x1,0“ verwenden.
26�02�04�0224
 Legen Sie das Anschlusskabel in die Führung des Halters.
10.4 Sieb demontieren / montieren
Die Siebe sind im Eckventil eingebaut.
D0000039862
1
1 Sieb
10.5 Durchflussmengenbegrenzer demontieren /
montieren bei Montage ohne Wasserfilter
Der Durchflussmengenbegrenzer ist im Übergangsstück auf den
Anschluss „Kaltwasser Zulauf“ des Gerätes eingebaut.
D0000039863
1
1 Durchflussmengenbegrenzer
10.6 Durchflussmengenbegrenzer demontieren /
montieren bei Montage mit Wasserfilter
Der Durchflussmengenbegrenzer ist im Übergangsstück vor dem
Wasserfilter eingebaut.
D0000033469
1
1 Durchflussmengenbegrenzer
10.7 Prüfungen nach VDE 0701/0702
Schutzleiterprüfung
 Prüfen Sie den Schutzleiter (in Deutschland z.B. DGUVA3)
am Schutzleiterkontakt der elektrischen Anschlussleitung
und an der Befestigungsschraube des Temperaturreglers.
Ziehen Sie dazu den Temperatur-Einstellknopf ab.

10 | SNU HOT | HOT 3in1 www.stiebel-eltron.com
INSTALLATION
Technische Daten
11. Technische Daten
11.1 Maße und Anschlüsse
SNU HOT
c08 c01
100
421
93
140
70
230
263
D0000024809
SNU HOT
c01 Kaltwasser Zulauf Außengewinde G 3/8 A
c08 Heißwasser Auslauf Außengewinde G 3/8 A
HOT 3in1
210
G 3/8
287
450
65 75
600
750
140
96
0,8 - 40
ø 33
D0000025184
11.2 Elektroschaltplan
1/N/PE ~ 200-240 V
L N
85�02�04�0003
5
2
4
3
1
1 Temperaturbegrenzer (Schmelzlotsicherungen)
2 Temperaturfühler
3 Elektronik
4 Betriebsanzeige (LED)
5 Elektrische Beheizung
11.3 Aufheizdauer
Bei der Erstinbetriebnahme und bei der Entnahme des gesamten
Warmwasserinhaltes beträgt die Aufheizung ca. 15Minuten.

DEUTSCH
www.stiebel-eltron.com SNU HOT | HOT 3in1 | 11
INSTALLATION
Technische Daten
11.4 Datentabellen
SNU HOT+HOT 3in1 cr SNU HOT+HOT 3in1 sf SNU HOT GB + HOT
3in1 cr
SNU HOT GB + HOT
3in1 sf
232252 232420 232421 232422
Elektrische Daten
Nennspannung V200 220 230 240 200 220 230 240 200 220 230 240 200 220 230 240
Nennleistung kW 1,5 1,8 22,2 1,5 1,8 22,2 1,5 1,8 22,2 1,5 1,8 22,2
Nennstrom A7,6 8,3 8,7 9,1 7,6 8,3 8,7 9,1 7,6 8,3 8,7 9,1 7,6 8,3 8,7 9,1
Absicherung A 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10
Phasen 1/N/PE 1/N/PE 1/N/PE 1/N/PE
Frequenz Hz 50/60 50/60 50/60 50/60
Ausführungen
Montageart Untertisch Untertisch Untertisch Untertisch
Ausführung Mit Spezial-Armatur HOT
3in1 cr
Mit Spezial-Armatur HOT
3in1 sf
Mit Spezial-Armatur HOT
3in1 cr
Mit Spezial-Armatur HOT
3in1 sf
Innenbehälter Werkstoff Kunststoff Kunststoff Kunststoff Kunststoff
Gehäusematerial Kunststoff Kunststoff Kunststoff Kunststoff
Werkstoff Wärmedämmung Polystyrol Polystyrol Polystyrol Polystyrol
Farbe weiß weiß weiß weiß
Schutzart (IP) IP24 IP24 IP24 IP24
Bauart offen/geschlossen offen/geschlossen offen/geschlossen offen/geschlossen
Hydraulische Daten
Nenninhalt l 5 5 5 5
Max. Durchflussmenge Heißwasser l/min 2,3 2,3 2,3 2,3
Energetische Daten
Bereitschaftsenergieverbrauch/24 h
bei 97 °C
kWh 0,47 0,47 0,47 0,47
Anschlüsse
Härtebereich 1 1 1 1
Gesamthärte mmol/l 1,5 1,5 1,5 1,5
Gesamthärte °dH <8,4 <8,4 <8,4 <8,4
Elektrischer Anschluss Schutzkontaktstecker Typ F Schutzkontaktstecker Typ F BS 3 Pin Stecker Typ G BS 3 Pin Stecker Typ G
Einsatzgrenzen
Temperatureinstellbereich °C ca.65 - 97 ca.65 - 97 ca.65 - 97 ca.65 - 97
Max. zulässiger Druck MPa 0 0 0 0
Werte
Max. zulässige Zulauftemperatur °C 35 35 35 35
Dimensionen
Höhe mm 421 421 421 421
Breite mm 263 263 263 263
Tiefe mm 230 230 230 230
Gewichte
Gewicht kg 3 3 3 3
HOT 3in1 cr HOT 3in1 sf
Ausführungen
Montageart Einlochbatterie Einlochbatterie
Anwendung Spüle Spüle
Bauart offen/geschlossen offen/geschlossen
Oberfläche Chrom Edelstahl finish
Hydraulische Daten
Max. Durchflussmenge Heißwasser l/min 2,1 2,1
Max. Durchflussmenge Kalt-/Warmwasser l/min 12 12
Einsatzgrenzen
Max. zulässiger Druck Heißwasser MPa 0 0
Max. zulässiger Betriebsüberdruck Kalt-/Warmwasser MPa 1 1
Max. zul. Temperatur Heißwasser °C 97 97
Max. zulässige Temperatur Warmwasser °C 70 70
Gewichte
Gewicht kg 2,8 2,8
Dimensionen
Auslaufhöhe mm 287 287
Ausladung mm 210 210
MONTAGESCHABLONE (IN DER MITTE
DIESER ANLEITUNG)

12 | SNU HOT | HOT 3in1 www.stiebel-eltron.com
CONTENTS | INSTALLATION
General information
INSTALLATION
1. General information ��������������������������������������� 12
1.1 Relevant documents�������������������������������������������� 12
2. Safety�������������������������������������������������������� 12
2.1 General safety instructions ����������������������������������� 12
2.2 Instructions, standards and regulations ������������������� 12
2.3 Filter element for SNU HOT ����������������������������������� 13
3. Appliance description ������������������������������������� 13
3.1 Standard delivery����������������������������������������������� 13
3.2 Accessories������������������������������������������������������� 13
4. Preparations������������������������������������������������ 13
4.1 Installation site�������������������������������������������������� 13
5. Installation�������������������������������������������������� 14
5.1 Fitting the kitchen tap ����������������������������������������� 14
5.2 Installing the appliance���������������������������������������� 14
5.3 Water connection ����������������������������������������������� 14
5.4 Connecting the power supply ������������������������������� 16
6. Commissioning ��������������������������������������������� 16
6.1 Initial commissioning ������������������������������������������ 16
7. Shutting down���������������������������������������������� 17
8. Recommissioning ������������������������������������������ 17
9. Troubleshooting �������������������������������������������� 18
9.1 Troubleshooting in the case of a blocked tap ������������� 18
10. Maintenance ������������������������������������������������ 18
10.1 Opening the appliance����������������������������������������� 19
10.2 Draining the appliance ���������������������������������������� 19
10.3 Replacing the power cable ����������������������������������� 19
10.4 Removing / fitting the strainer������������������������������� 19
10.5 Removing / installing the flow limiter for installations
without water filter��������������������������������������������� 19
10.6 Removing / installing the flow limiter for installations
with water filter������������������������������������������������� 19
10.7 Tests in accordance with VDE 0701/0702������������������� 20
11. Specification ������������������������������������������������ 20
11.1 Dimensions and connections��������������������������������� 20
11.2 Wiring diagram ������������������������������������������������� 20
11.3 Heat-up time����������������������������������������������������� 20
11.4 Data tables ������������������������������������������������������� 21
INSTALLATION TEMPLATE (IN THE MIDDLE OF THESE INSTRUC-
TIONS)
INSTALLATION
1. General information
These instructions are intended for contractors.
Note
Read these instructions carefully before using the appli-
ance and retain them for future reference.
Pass on the instructions to a new user if required.
1.1 Relevant documents
313451 SNU HOT Operation
2. Safety
Only a qualified contractor should carry out installation, commis-
sioning, maintenance and repair of the appliance.
2.1 General safety instructions
We can only guarantee trouble-free functioning and operational
reliability if the appliance is operated with the open vented/sealed
unvented HOT3in1 kitchen tap. Only use original accessories and
original spare parts for the appliance and the kitchen tap.
2.2 Instructions, standards and regulations
Note
Observe all applicable national and regional regulations
and instructions.
!
Material losses
The water boiler will not work if the water connections
are interchanged.
!
Material losses
Never subject the appliance to mains water pressure.
Mains water pressure may destroy the internal cylinder
gasket and lead to water damage.

ENGLISH
www.stiebel-eltron.com SNU HOT | HOT 3in1 | 13
INSTALLATION
Appliance description
2.3 Filter element for SNU HOT
!
Material losses
Hardness
range
Total hard-
ness
Total hardness
(sum of Ca + Mg)
Filter element
1 (weich) < 8.4 °dH < 1.5mmol/l recommended
2 (mittel) 8.4 - 14 °dH 1.5 - < 2.5 mmol/l required
3 (hart) > 14 °dH > 2.5mmol/l required
For trouble-free operation, the water should ideally be
in hardness range1. This avoids any increased scaling in
the appliance. We recommend the installation of a water
softener; see “Accessories” chapter. It will improve the
water’s taste, odour and appearance.
3. Appliance description
3.1 Standard delivery
The following are delivered with the appliance:
- Mounting bracket
- Kitchen tap
- Gaskets
- 2 strainers
- Offset connector with integral flow limiter
- Hose ferrule
- Hose retainer
- Fixing materials
3.2 Accessories
- Water filter system starter kit Basis, part no. 233231, with
cartridge, connection hose, wall mounting bracket and hard-
ness test strip
- Water filter system starter kit Komfort, part no. 233232, with
cartridge, connection hose, wall mounting bracket, hardness
test strip and one flow meter
- Filter cartridges (3 pce), order no. 233230
- Special aerator, part no. 298699
- Strainer, part no. 298700
4. Preparations
 Flush the water line thoroughly.
Water installation
A safety valve is not required.
Taps
 Only use the HOT 3in1 kitchen tap.
Different taps are not permissible.
Water filter system
 Use the water filter system starter kit; see “Accessories”
chapter.
4.1 Installation site
!
Material losses
Install the appliance in a room free from the risk of frost.
 Always install the appliance vertically and near the draw-off
point.
The appliance is suitable for undersink installation only.
!
Material losses
The appliance must be fitted to a wall with sufficient
load-bearing capacity.

14 | SNU HOT | HOT 3in1 www.stiebel-eltron.com
INSTALLATION
Installation
5. Installation
5.1 Fitting the kitchen tap
ø 35
D0000036242
5.2 Installing the appliance
26�02�06�0216
 Mark out the holes for drilling using the installation tem-
plate, see “Installation template” chapter.
 Drill the holes and insert suitable rawl plugs.
 Secure the mounting bracket with suitable screws.
 Hang the appliance onto the mounting bracket.
Note
Excess cable can be stored in the cable compartment.
26�02�06�0217
5.3 Water connection
Note
If the tap is not being connected to a central DHW supply
system, seal the connection hose with a twin connector.
!
Material losses
The strainer and the flow limiter must be installed for the
appliance to function.
!
Material losses
 Do not subject the appliance to water pressure.
 Do not interchange the connection hoses.
Fitting the hot water outlet hose
D0000047850D0000039771
1
1 Fitted hot water outlet
You may trim the hot water hose to length, as required.
!
Material losses
Never extend the hot water hose.
Tightening the connection fittings
°C
D0000039853
 Counter-hold with a suitable spanner when tightening the
fittings.

ENGLISH
www.stiebel-eltron.com SNU HOT | HOT 3in1 | 15
INSTALLATION
Installation
Routing the connection hoses
Note
Ensure that the connection hoses are not kinked or under
tension during installation.
 Route the connection hoses with a constant rise.
5.3.1 Installation without water filter (hardness range 1)
D0000039857
2
4
3
1
1 Hot water outlet Plastic hose with flexible hose
2 Cold water supply to the appliance Long flexible hose with blue wire
3 Cold water supply to the tap Short flexible hose with blue wire
4 Hot water supply to the tap Short flexible hose with red wire
Hose connections without water filter
2
3
1
56
4
D0000039774
1Hose ferrule
2Hose retainer
Prior to fitting the hose, push the hose retainer onto the hose and
then onto the hose ferrule.
To help fit the hose retainer, lubricate the hose with a little washing-up
liquid. Then push the flexible hose into the hose clip ferrule as far as it
will go.
3Flexible hose
4 Offset connector with flow limiter
5 Strainer for hot water supply
6Strainer for cold water supply
5.3.2 Installation with water filter
!
Material losses
Use only the approved water filter systems; see “Acces-
sories” chapter.
D0000033467
4
5
3
1
2
6
1 Hot water outlet Plastic hose with flexible hose
2 Cold water supply to the filter Long flexible hose with blue wire
3 Cold water supply to the tap Short flexible hose with blue wire
4 Hot water supply to the tap Short flexible hose with red wire
5Water filter
6 Cold water supply to the appliance Flexible hose from water filter sys-
tem
Installation with water filter and flow meter
D0000033468
2
4
68 7
3
1
5
1 Hot water outlet Plastic hose with flexible hose
2 Cold water supply to the filter Long flexible hose with blue wire
3 Cold water supply to the tap Short flexible hose with blue wire
4 Hot water supply to the tap Short flexible hose with red wire
5Display unit Flow meter
6Water filter
7Flow meter With cartridge change indicator
8 Cold water supply to the appliance Flexible hose from water filter sys-
tem

16 | SNU HOT | HOT 3in1 www.stiebel-eltron.com
INSTALLATION
Commissioning
Hose connections with water filter
D0000046206
3 6
18
4 5 7
2
1Hose ferrule
2Hose retainer
Prior to fitting the hose, push the hose retainer onto the hose and
then onto the hose ferrule.
To help fit the hose retainer, lubricate the hose with a little washing-up
liquid. Then push the flexible hose into the hose clip ferrule as far as it
will go.
3 Strainer for hot water supply
4Strainer for cold water supply
5 Offset connector with flow limiter
6Flow meter
5.4 Connecting the power supply
DANGER Electrocution
Carry out all electrical connection and installation work
in accordance with relevant regulations.
DANGER Electrocution
Ensure that the appliance is earthed.
Ensure the appliance can be separated from the power
supply by an isolator that disconnects all poles with at
least 3mm contact separation.
DANGER Electrocution
In the delivered condition, these appliances are equipped
with a power cable.
You can also provide this appliance with a permanent
connection to the AC mains (appliance junction box); see
chapter “Specification/ Wiring diagram”.
Connection to the mains by means of a direct (perma-
nent) power cable is not permissible.
!
Material losses
When connecting the appliance via a standard socket,
ensure that this is easily accessible once the appliance
has been installed.
!
Material losses
Take note of the type plate. The specified voltage must
match the mains voltage.
Note
You may connect the appliance via a time switch.
Information for connection via an appliance junction box
Note that, where there is a considerable distance be-
tween the MCB/fuse and the appliance, a RESET may
require the help of a second person.
6. Commissioning
WARNING Electrocution
Commissioning may only be carried out by an authorised
contractor in accordance with the safety regulations.
6.1 Initial commissioning
150 s
A
B
D0000035722
 Push in the locking button and turn the draw-off valve for-
wards by 90°, until the water pipe and appliance are free of
air and the full water jet runs out of the spout (approx. 150
seconds).
Max
°C on
D0000035727
 Set the temperature selector to Max.
 Insert the power cable plug into a suitable socket or set the
fuse/MCB.

ENGLISH
www.stiebel-eltron.com SNU HOT | HOT 3in1 | 17
INSTALLATION
Shutting down
6.1.1 Boil dry detection
The PCB in the appliance runs a boil-dry detection check.
LED Illuminates for 20 seconds Appliance heating up
LED Off for 40 seconds Evaluation by the PCB
Note
Never operate the appliance while boil-dry detection is
in progress.
During the first heat-up, a maximum temperature of 90°C
is reached. This will take around 15 minutes.
The LED flashes when heat-up is completed.
Flashes 3 x Off for 5 seconds Flashes 3 x Off for 5 seconds
 Carry out the calibration.
6.1.2 Calibration for maximum temperature capture
CAUTION Burns
During calibration, hot water is discharged from the tap.
Water and steam are expelled for approx. 2 minutes.
 Position the pivoting spout over the kitchen sink.
 Carry out the calibration process required for capturing the
maximum temperature.
Max
°C °C °C
Max Max
10 s
°C
Max
D0000035728
 Turn the temperature selector on the appliance to each of the
specified settings within 10seconds.
Cancelling the action:
LED On for 2 seconds Flashes 4 x On for 2 seconds Flashes 4 x
Note
During calibration, never draw off any water, otherwise
the controller will not capture the maximum temperature.
In order to interrupt the calibration, isolate the appliance
from the mains (isolator/MCB or pull the mains plug).
For safety reasons, you will not be able to carry out a
second calibration immediately after the first attempt.
First initiate a RESET.
6.1.3 RESET
Note
Let the water in the appliance cool down before attempt-
ing a RESET.
 Open the hot water draw-off valve for around 2min-
utes.
With a RESET, the maximum temperature is reset to the factory
setting of 90°C.
10 s
°C
Max
70
°C
Max
°C
Max
70
onoff
D0000035729
Cancelling the action:
LED On for 2 seconds Flashes 4 x On for 2 seconds Flashes 4 x
 Check the function of the appliance and the kitchen tap.
The entire contents of the appliance must be heated once.
For heat-up time, see chapter “Specification/Heat-up time”.
6.1.4 Appliance handover
 Explain the functioning of the appliance and kitchen tap to
the user. Show the user how to operate the appliance.
 Make users aware of potential dangers, especially the risk of
scalding.
 Hand over these instructions and, if applicable, the instruc-
tions for any accessories.
7. Shutting down
 Isolate the appliance from the power supply by means of
the fuse/MCB in your fuse box or by pulling the plug of the
power cable.
 Drain the appliance; see chapter “Maintenance”.
8. Recommissioning
See chapter “Commissioning”.

18 | SNU HOT | HOT 3in1 www.stiebel-eltron.com
INSTALLATION
Troubleshooting
9. Troubleshooting
Problem Cause Remedy
The appliance does not
supply hot water.
The strainer in the cold
water inlet pipe at the
angle valve is blocked.
Clean or replace the
strainers; see chapter
“Appliance description /
Accessories”.
The LED illuminates, but
the appliance does not
heat.
The temperature con-
troller is faulty.
Carry out a RESET and
re-calibrate the appliance;
see chapter “Commission-
ing”.
The temperature limiter
has responded.
Remedy the fault and
replace the temperature
controller and temper-
ature limiter assembly
(safety fuses).
Only a small amount of
water can be drawn off
from the kitchen tap.
The special aerator in
the kitchen tap is scaled
up.
Descale or replace the
special aerator; see chap-
ter “Appliance description
/ Accessories”.
The appliance does not
heat up, LED flashes
rapidly.
Boil-dry detected in the
appliance.
Allow the appliance to cool
down to <40°C. Begin
again with the initial com-
missioning.
The LED flashes when
the heat-up process has
been completed:
Flashing 3 x�5 seconds
OFF�flashing 3x�5 sec-
onds OFF.
The appliance was
commissioned without
calibration.
Calibrate the appliance;
see chapter “Commission-
ing”.
During heat-up, steam
is expelled from the tap,
the water heats up.
The heating element is
scaled up.
Carry out a RESET and
re-calibrate the appliance;
see chapter “Commission-
ing”.
The temperature limiter
was activated during
boiling point capture.
The indicator (LED)
flashes rapidly: 2 x per
second.
The hot water outlet of
the tap is blocked.
For troubleshooting, see
the following chapter.
9.1 Troubleshooting in the case of a blocked tap
Note
A blockage in the tap has caused the high limit safety
cut-out in the appliance to trip.
CAUTION Scalding
“Rapid flashing” indicates that an impermissible high
pressure has built inside the appliance.
Initially relieve the excess pressure, before undertaking
any of the following steps (see the following chapter).
Never pull off the hose ferrule or the plastic hose, as
escaping steam and hot water may lead to scalding.
9.1.1 Relieving excess pressure inside the appliance
 Pull the mains plug out of the socket.
 Close the angle valves.
22
19
D0000039773
 Undo the fitting at the hot water outlet on the appliance
(22mm spanner) until steam escapes at the fitting and the
pressure inside the appliance is reduced (no more steam
escaping).
 Undo the hot water outlet completely; for this simply turn the
22mm connector on the appliance.
9.1.2 Removing blockages
 Remove the blockage from the tap.
 Check the tap for free flow-through.
 Fit the hot water outlet.
 Open the angle valves.
 Let the appliance cool down to 40°C by drawing hot water,
which causes cold water to run into the appliance.
 Insert the power cable plug into a suitable socket or set the
fuse/MCB.
 Reset the high limit safety cut-out by consecutively turning
the temperature selector to the following positions: 70°C �
OFF � 70°C.
 Recalibrate the maximum temperature capture; see chapter
“Commissioning / Initial commissioning”.
10. Maintenance
WARNING Electrocution
Before any work on the appliance, disconnect the appli-
ance from the power supply.
 Dismantle the appliance for maintenance work.

ENGLISH
www.stiebel-eltron.com SNU HOT | HOT 3in1 | 19
INSTALLATION
Maintenance
10.1 Opening the appliance
26�02�04�0222
 Pull off the temperature selector.
 Remove the screws underneath the temperature selector.
 Lower the locking screws inwards, pivot the cap upwards and
remove it.
10.2 Draining the appliance
You can drain the appliance for maintenance work or to protect
it from frost.
CAUTION Scalding
Hot water may run out when draining the appliance.
 Drain the appliance via the “cold water inlet” and “hot water
outlet” connectors.
 Store the dismantled appliance in a room free from the risk
of frost, as water residues remaining inside the appliance can
freeze and cause damage.
10.3 Replacing the power cable
 The power cable may be replaced with an original spare part
by a qualified contractor. Alternatively, the H05VV-F3x1.0
power cable may be used.
26�02�04�0224
 Insert the power cable into the retainer.
10.4 Removing / fitting the strainer
The strainers are fitted inside the angle valve.
D0000039862
1
1 Strainer
10.5 Removing / installing the flow limiter for
installations without water filter
The flow limiter is installed in the adaptor on the cold water inlet
of the appliance.
D0000039863
1
1 Flow limiter
10.6 Removing / installing the flow limiter for
installations with water filter
The flow limiter is installed in the adaptor upstream of the water
filter.
D0000033469
1
1 Flow limiter

20 | SNU HOT | HOT 3in1 www.stiebel-eltron.com
INSTALLATION
Specication
10.7 Tests in accordance with VDE 0701/0702
Earth conductor check
 Check the earth conductor (in Germany DGUV A3 for exam-
ple) across the earth conductor contact of the power cable
and the temperature controller fixing screw. Pull off the tem-
perature selector to do this.
11. Specification
11.1 Dimensions and connections
SNU HOT
c08 c01
100
421
93
140
70
230
263
D0000024809
SNU HOT
c01 Cold water inlet Male thread G 3/8A
c08 Hot water outlet Male thread G 3/8A
HOT 3in1
210
G 3/8
287
450
65 75
600
750
140
96
0,8 - 40
ø 33
D0000025184
11.2 Wiring diagram
1/N/PE ~ 200-240V
L N
85�02�04�0003
5
2
4
3
1
1 Temperature limiter (safety fuses)
2 Temperature sensor
3 PCB
4 ON indicator (LED)
5 Electric heating
11.3 Heat-up time
During the initial commissioning and when drawing off the entire
hot water content, heat-up takes approx. 15 minutes.
