Watski 105761 User manual

1
Trolling motor
Operating Instructions
Art nr: 105761, 105762, 105763
ENG PAGE 1-9
SE PAGE 10-17
DK PAGE 18-27
NO PAGE 28-35
DE PAGE 36-43

2
Trollingmotor
Operating Instructions
ENG

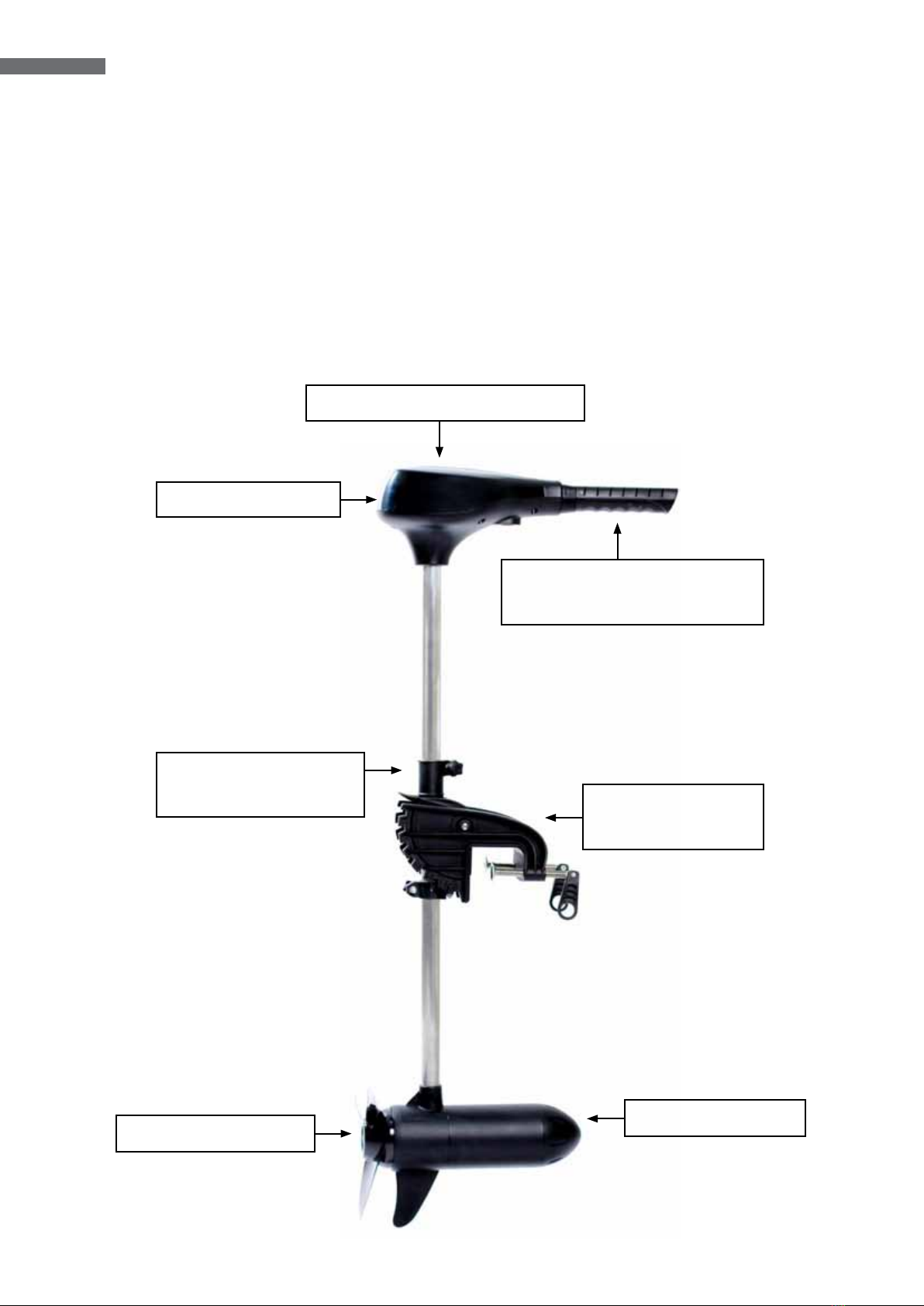

Speed and battery voltage display
Control box
Extendable handle featuring
Forward/reverse option and
speed control
Multi adjustable
depth feature Quick tilt device
Motor assy
3 blade propeller
ENG
ENG

3

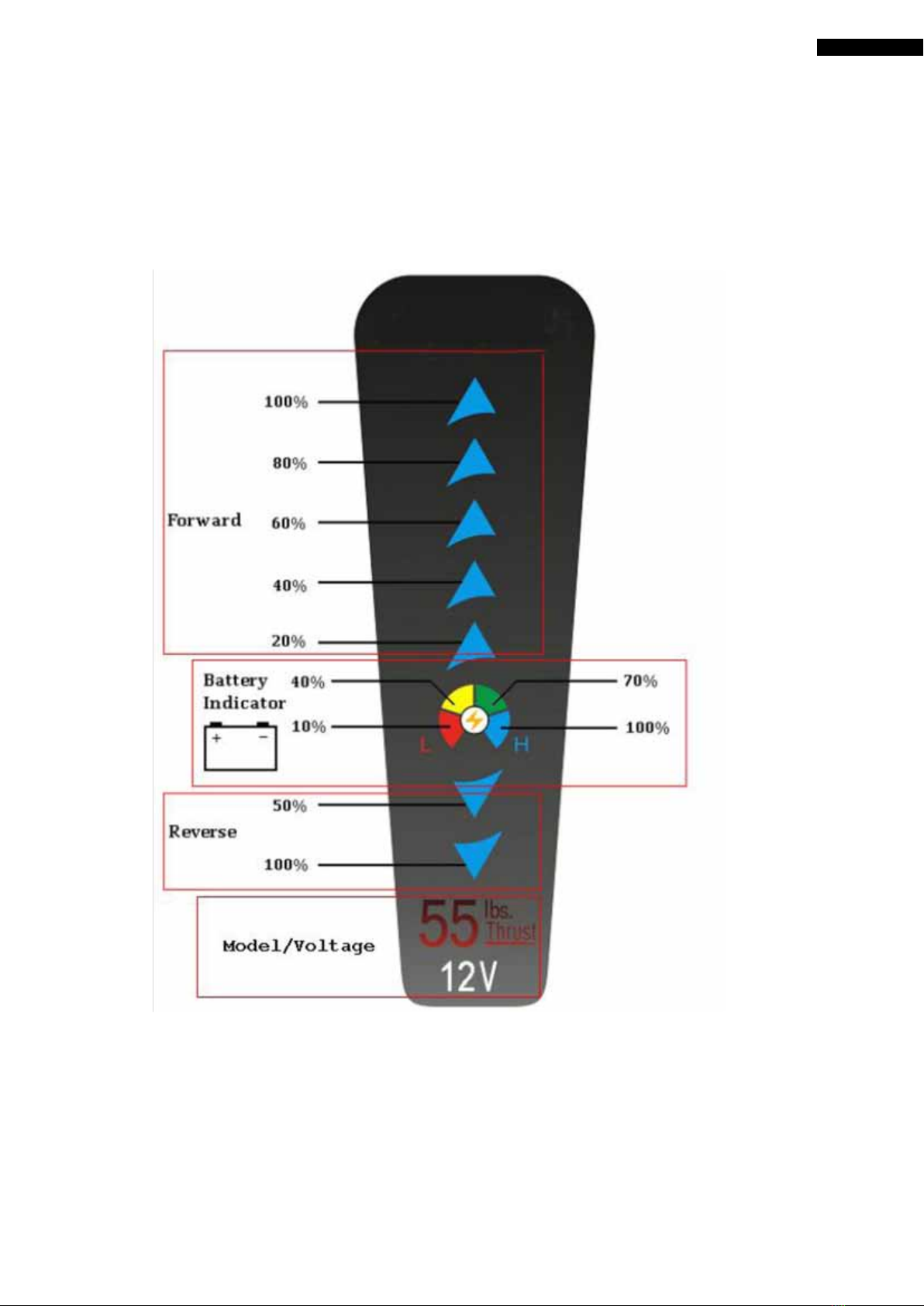

LED LIGHT INSTRUCTIONS
ENG

4
ENG

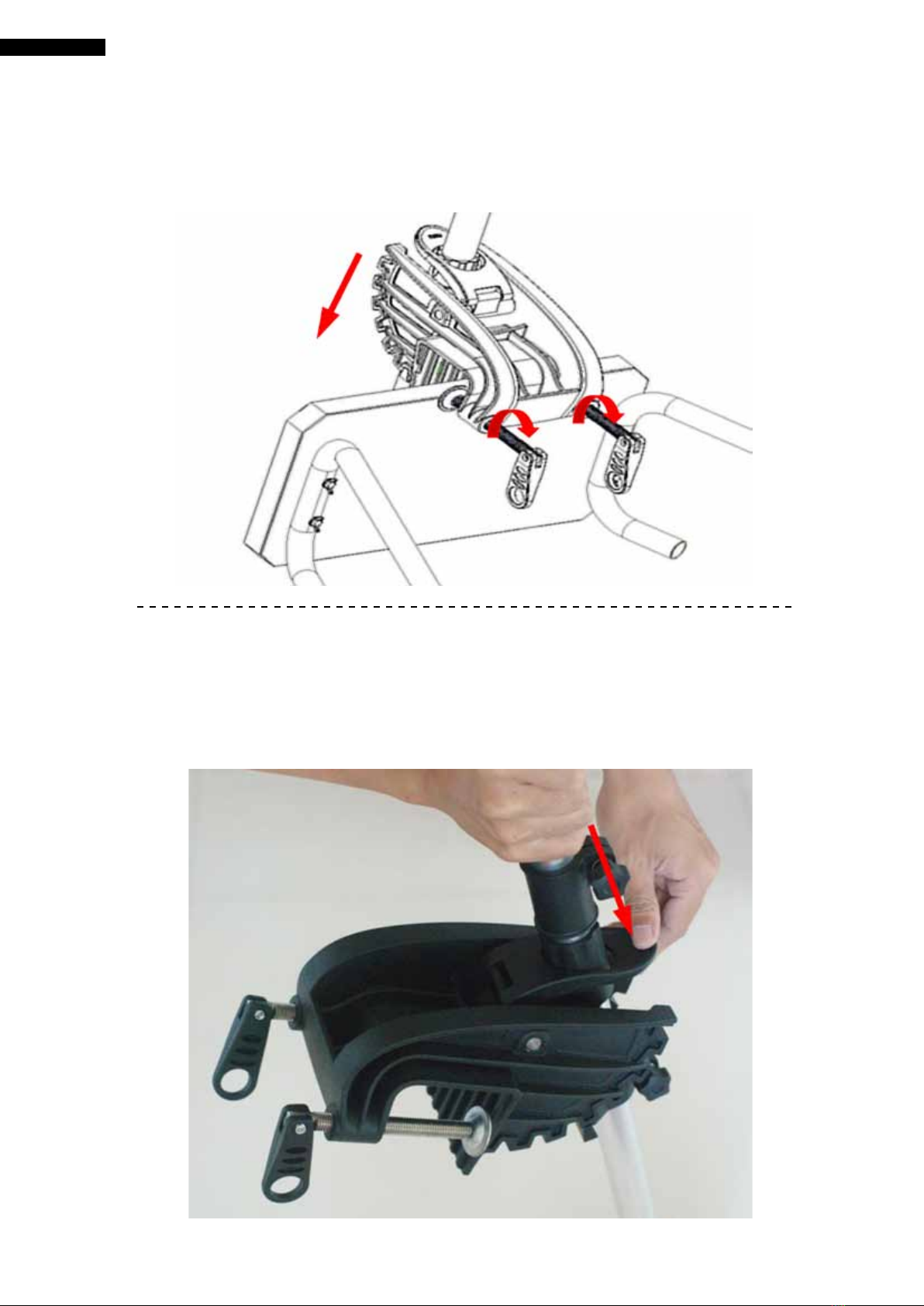

ATTACHING THE MOTOR TO YOUR BOAT
Attach the motor to the stern of the boat and tighten both mounting
bolts securely while taking care not to over-tighten.
To adjust the angle of the motor after attachment, hold the motor
head with one hand and press the position at the top of the mounting
bracket with your other hand. Press and hold the positioning pin until
the desired angle has been reached, next release the pin and ensure
it has been locked. (B)
(B)
ENG

5
DEPTH ADJUSTMENT
Hold the motor shaft with one hand, lossen the depth adjustment
screw and set the motor to the desired depth, then retighten the adjus-
ting screw securely. (C)
(C)
SPEED CONTROL
The tiller control is telescopic and can be extended to a length of
20cm. The speed control, featuring five forward and two reverse
speeds. Turn the handle clockwise to move forward and anti-clock-
wise to go backward.(D)
(D)
ENG

6
(E1)

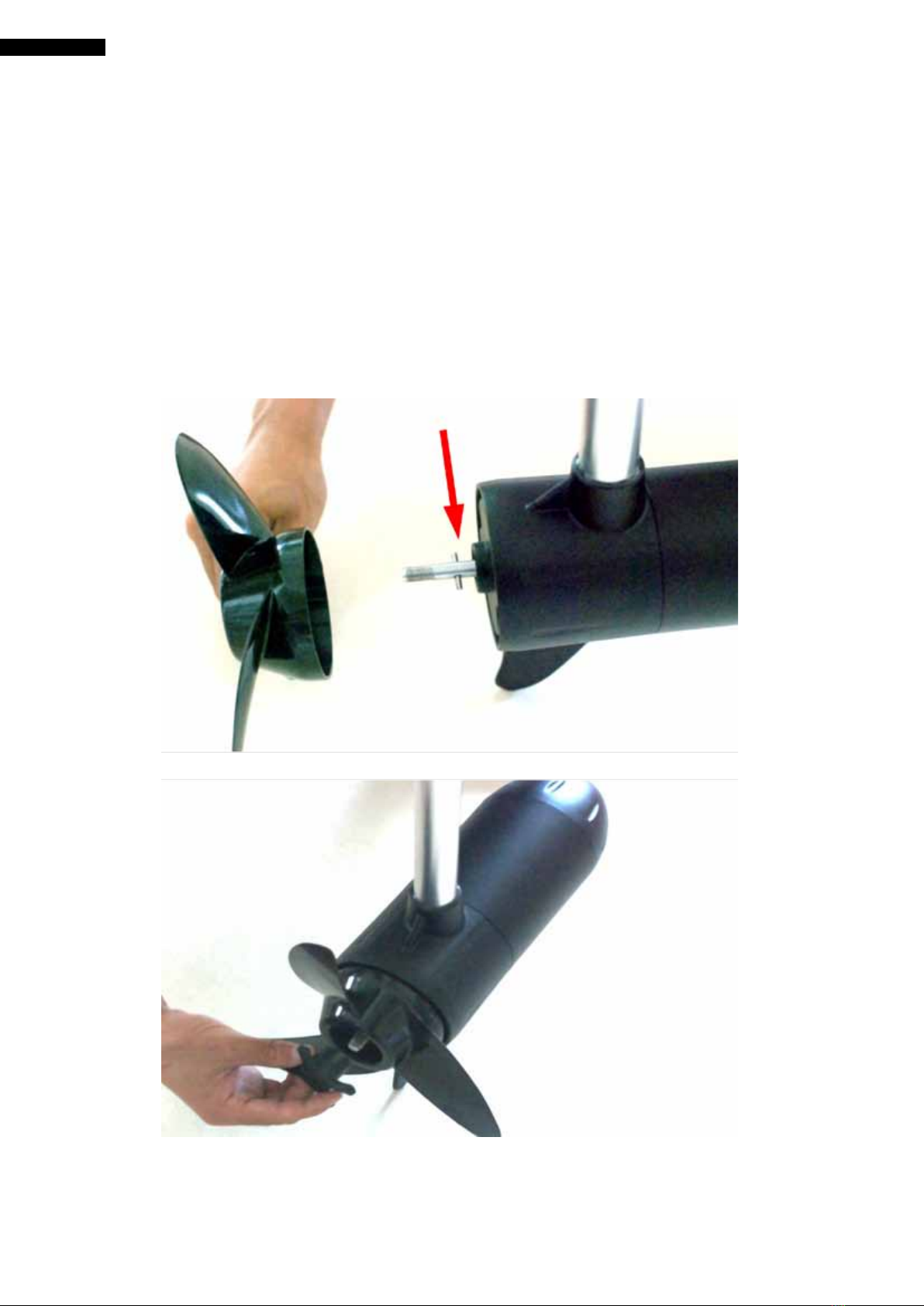

DEACHING THE PROPELLER
Before doing anything with the propeller, ensure the cables to the
battery are disconnected.
Detaching the propeller is a simple matter of unscrewing and
removing the locknut using the special tool supplied. When doing
this, take hold of propeller to stop it turning. Once the locknut is
removed, you will be able to slide the propeller off. when putting
the propeller back on, verify there is a proper fit of the groove and
shear pin otherwise the propeller will not be locked in place.(E)
(E2)
ENG
ENG

7
(F)

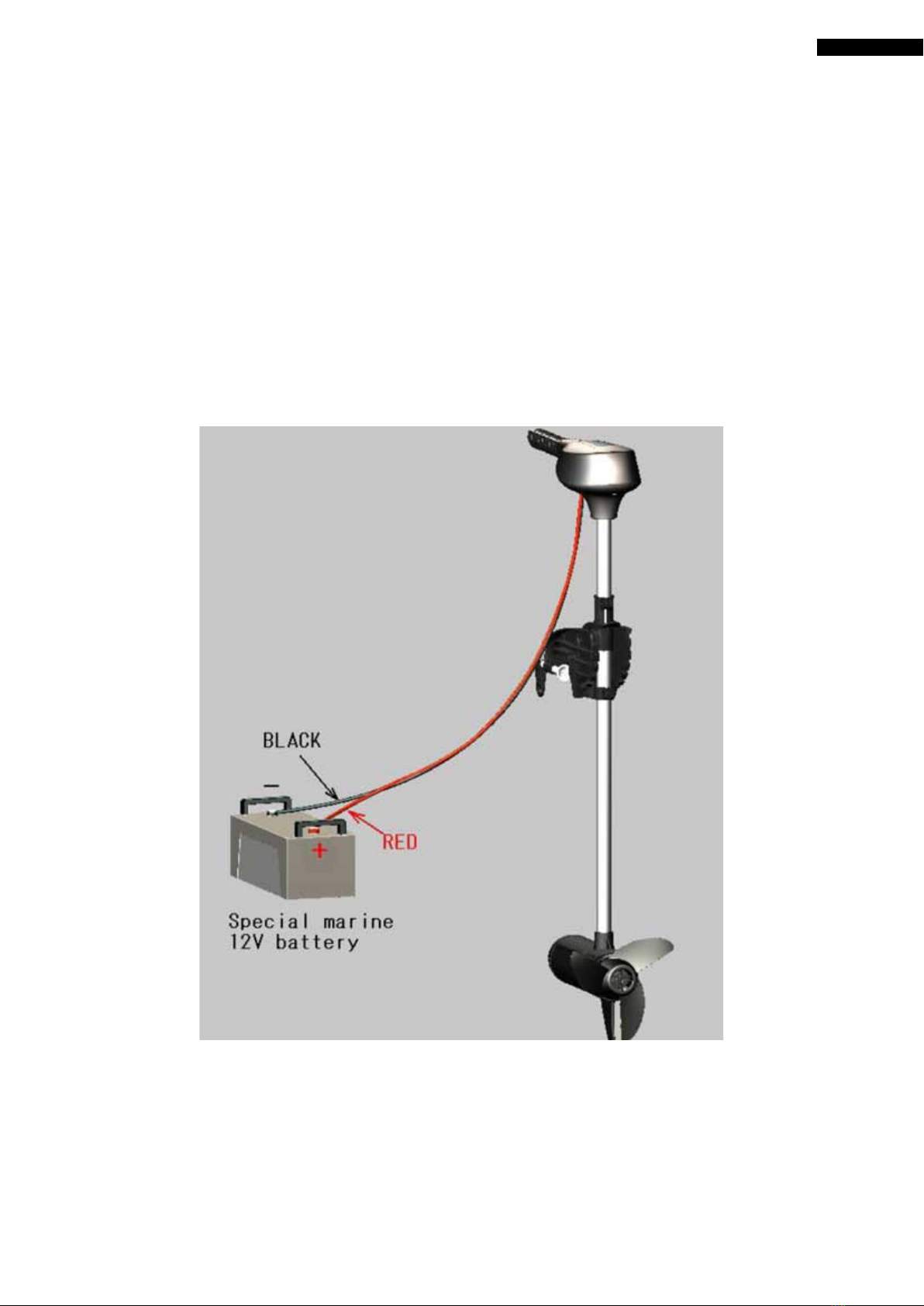

ELECTRICAL CONNECTIONS
Before connecting the motor’s cables to the battery terminals, ensure all
switches are in the OFF position and stand clear of the propeller.
Connect the red cable to the positive (+) terminal, and black cable to the
negative (-) terminal, making sure the terminals are clean before doing this.
A clean connection will minimize power wastage and give you maximum
power from the battery.
The battery should be kept in a well-ventilated location. We recommend
using a special deep cycle marine battery for optimum performance. (F)
ENG

8
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE/SOLUTION
Speed loss 1. Check for line or weed on propeller
2. Check battery status.
3. Check terminals on battery.
Motor noise/shake 1. Check propeller for line or weed.
2. Check to see propeller is secure and not
damaged.
3. Check shaft to ensure it is not bent. Detach
propeller and run motor visually to ensure
shaft is not shaking. If shaft is damaged
contact your retailer.
Loss of speed setting 1. Check all wiring connections.
2. Speed coil in motor may be burned,
contact your retailer.
Tight steering 1. Loosen counterforce screw, apply lubricant
and readjust.
For problems not listed contact your retailer
MAINTENANCE
At the end of the day, wipe the motor down with a cloth soaked in warm
water and then rinse unit with light spray from house. Always check
the propeller is clear of line or weed, regularly check all nuts, bolts and
screws and lubricate all moving parts with an aerosol lubricant. Clean
terminal connections regularly and check for frayed wires or loose
connections.
STORAGE
When storing the motor, lubricate all moving parts and screws and store
in a wellventilated, dry area. Do not leave the motor outside in winter for
long periods, as this will damage the permanent magnet in the motor unit.
ENGENG
ENG

9

10
Gas och batteridisplay
Kontrollenhet
Utdragbart gashandtag
med fram och back
Steglöst justerbar
rigglängd Inställning av
motorvinkel
Elmotor
3-bladig propeller
Trolling motor
Bruksanvisning
SE
SE

11

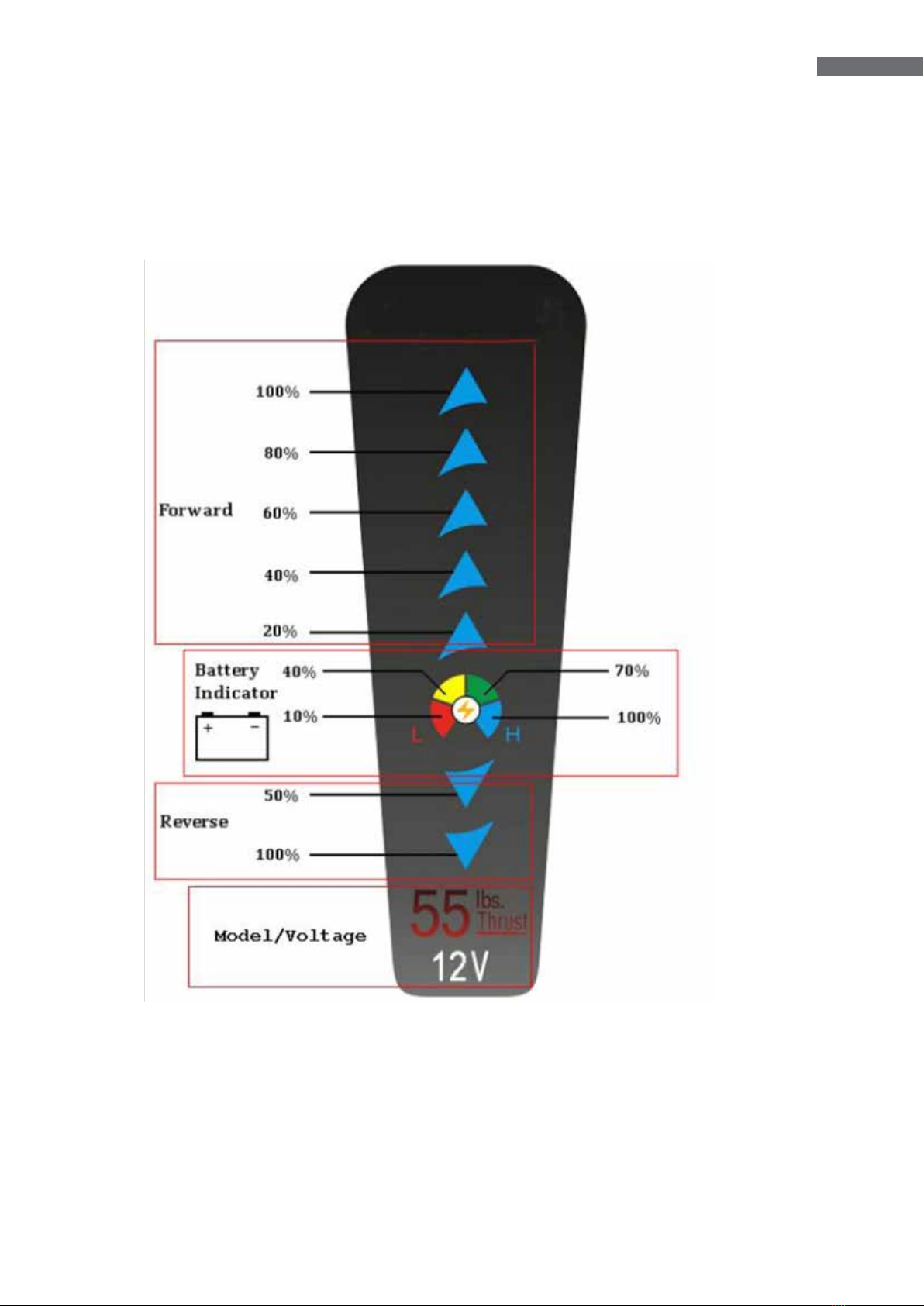

LED INDIKATOR
