Welcome EGSP 1261V User manual

31.10.2019
Bedienungsanleitung
Instruction Manual
EGSP 1261V
Geschirrspüler
Dishwasher

2
Deutsch
2
English
46
Česky
www.welcome.bega-gruppe.de
Slovensky
www.welcome.bega-gruppe.de
Hrvatski
www.welcome.bega-gruppe.de
Română
www.welcome.bega-gruppe.de
Magyarul
www.welcome.bega-gruppe.de
Inhalt
1. Sicherheitshinweise ..........................................................................4
2. Installation..........................................................................................10
2.1 Entpacken und Wahl des Standorts ......................................10
2.2 Wasser-/Abwasseranschluss.................................................10
2.3 Vor der Installation.....................................................................11
2.4 Raumbedarf / Installation ........................................................11
2.5 Abmessungen und Befestigung der Zierverkleidung......13
2.6 Einstellen der Türfederspannung..........................................14
2.7 Anschluss des Wasserzufuhrschlauchs..............................15
2.8 Anschluss des Abwasserschlauchs.....................................15
2.9 Hocheinbau...................................................................................16
2.10 Elektrischer Anschluss...........................................................17
2.11 Waagerechte Ausrichtung.......................................................17
2.12 Installation der Sockelleiste .................................................18
2.13 Fixierung des Gerätes.............................................................18
2.14 Anbringen der oberen Distanzleiste...................................19
3. Gerätebeschreibung........................................................................20

3
3.1 Gerät / Ansicht............................................................................20
3.2 Bedienfeld....................................................................................20
4. Vor der ersten Benutzung..............................................................21
4.1 Wasserenthärter.........................................................................21
4.2 Klarspüler ................................................................................... 23
4.3 Spülmaschinen-Spülmittel....................................................24
5. Beladen der Geschirrkörbe .......................................................... 27
5.1 Vor / nach dem Beladen........................................................... 27
5.2 Oberer Geschirrkorb................................................................ 27
5.3 Unterer Geschirrkorb...............................................................28
5.4 Besteckkorb................................................................................ 29
5.5 Hinweise für das Beladen der Geschirrkörbe..................30
5.6 Schäden an Glaswaren / Geschirr........................................31
6. Die Spülprogramme........................................................................ 32
6.1 Starten eines Spülprogramms...............................................34
6.2 Wechsel eines laufenden Spülprogramms........................34
6.3 Nachträgliches Eingeben von Geschirr..............................35
6.4 Ende eines Spülprogramms...................................................35
7. Reinigung und Pflege......................................................................35
7.1 Filtersystem.................................................................................36
7.2 Sprüharme .................................................................................. 37
7.3 Gerät und Bedienfeld................................................................38
7.4 Tür..................................................................................................38
7.5 Frostschutz .................................................................................39
7.6 Außerbetriebnahme..................................................................39
8. Problembehandlung........................................................................40
8.1 Fehlercodes.................................................................................42
9. Technische Daten.............................................................................43
10. Entsorgung .......................................................................................44
11. Garantiebedingungen.....................................................................45
Das von Ihnen gekaufte Gerät wurde möglicherweise
inzwischen verbessert und weist somit vielleicht Unterschiede
zur Bedienungsanleitung auf. Dennoch sind die Funktionen und
Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.
Die in dieser Bedienungsanleitung beschriebenen Produkte
entsprechen sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen
Behörden über den Produktverkäufer angefordert werden.

4
Entsorgen Sie dieses Gerät nicht zusammen mit ihrem
Hausmüll. Das Gerät darf nur über eine Sammelstelle für
wiederverwendbare elektrische und elektronische Geräte
entsorgt werden. Entfernen Sie nicht die Symbole / Aufkleber
am Gerät.
1. Sicherheitshinweise
Lesen Sie vor der ersten Benutzung des Gerätes die gesamten
Sicherheitshinweise und Sicherheitsanweisungen gründlich
durch. Die darin enthaltenen Informationen dienen dem Schutz
Ihrer Gesundheit. Bewahren Sie diese Bedienungsanleitung so
auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie
sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung
des Gerätes zu vermeiden.
Diese Bedienungsanleitung muss für jede Person, welche das
Gerät betreibt, stets zugänglich sein; vergewissern Sie sich,
dass die Bedienungsanleitung vor dem Betrieb des Gerätes
gelesen und verstanden wurde. Bei Nichtbeachtung dieser
Anweisungen wird keinerlei Haftung für Personen- oder
Materialschäden übernommen.
Prüfen Sie auf jeden Fall auch das technische Umfeld des
Gerätes! Sind alle Kabel oder Leitungen, die zu ihrem Gerät
führen, in Ordnung? Oder sind sie veraltet und halten der
Geräteleistung nicht mehr Stand? Daher muss durch eine
qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen.
Sämtliche Arbeiten, die zum Anschluss des Gerätes an die
Stromversorgung notwendig sind, dürfen nur von einer
qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt
werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Reinigen von Geschirr in
einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb
geschlossener Räume bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping
und in öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner
bestimmungsgemäßen Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung
nicht vertraut ist, das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie
von Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes unterwiesen wurden und die

5
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung und Benutzer-Wartung
dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt.
Signalwörter
GEFAHR!
verweist auf eine
Gefahrensituation, die, wenn
sie nicht abgewendet wird,
eine unmittelbare
Gefährdung für Leben und
Gesundheit zur Folge hat.
WARNUNG!
verweist auf eine
Gefahrensituation, die, wenn
sie nicht abgewendet wird,
eine mögliche bevorstehende
Gefährdung für Leben und
Gesundheit zur Folge hat.
VORSICHT!
verweist auf eine
Gefahrensituation, die, wenn
sie nicht abgewendet wird, zu
mittelschweren oder
kleineren Verletzungen
führen kann.
HINWEIS!
verweist auf eine
Gefahrensituation, die, wenn
sie nicht abgewendet wird,
eine mögliche Beschädigung
des Gerätes zur Folge hat.
Sicherheitsanweisungen
GEFAHR!
(1) Eine Nichtbeachtung der Anweisungen in dieser
Bedienungsanleitung gefährdet das Leben und die
Gesundheit des Gerätebetreibers und/oder kann das Gerät
beschädigen.
(2) Alle zum Anschluss an die Stromversorgung notwendigen
elektrischen Arbeiten müssen von einer qualifizierten
Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es
dürfen keine Änderungen oder willkürlichen
Veränderungen an der Stromversorgung durchgeführt
werden. Der Anschluss muss in Übereinstimmung mit den
örtlich geltenden gesetzlichen Bestimmungen erfolgen.
(3) Schließen Sie das Gerät keinesfalls an die
Stromversorgung an, wenn das Gerät, das Netzkabel oder
der Netzstecker sichtbare Beschädigungen aufweisen.
STROMSCHLAGGEFAHR!
(4) Die Stromspannung und die Leistungsfrequenz der
Stromversorgung muss den auf dem Typenschild
angegebenen Werten entsprechen.

6
(5) Verändern Sie niemals den mit dem Gerät mitgelieferten
Netzstecker. Falls dieser nicht für Ihre Netzsteckdose
geeignet sein sollte, lassen Sie die Netzsteckdose immer
von einer qualifizierten Fachkraft (Elektrotechniker/-in)
ersetzen (Keine Garantieleistung).
(6) Versuchen Sie niemals selbst, das Gerät zu reparieren.
Falls Ihr Gerät nicht ordnungsgemäß funktioniert,
kontaktieren Sie den Kundendienst. Lassen Sie nur
Original-Ersatzteile einbauen.
(7) Achten Sie darauf, dass sich das Netzanschlusskabel nicht
unter dem Gerät befindet oder durch das Bewegen des
Gerätes beschädigt wird.
(8) Wenn das Netzanschlusskabel beschädigt ist, darf es
ausschließlich vom Hersteller oder einem vom Hersteller
autorisierten Kundendienst oder einer qualifizierten
Fachkraft (Elektrotechniker/-in) ausgetauscht werden.
(9) Benutzen Sie zum Ziehen des Netzsteckers niemals das
Netzanschlusskabel. Ziehen Sie immer am Netzstecker
selbst, um das Gerät von der Stromversorgung zu trennen.
STROMSCHLAGGEFAHR!
(10) Berühren Sie den Netzanschlussstecker, den Netzschalter
oder andere elektrische Komponenten niemals mit nassen
oder feuchten Händen. STROMSCHLAGGEFAHR!
WARNUNG!
(1) Betreiben Sie das Gerät nur mit 220 - 240 V AC / 50 Hz.
(2) In einem Warmwassersystem, das über einen Zeitraum von
2 Wochen oder länger nicht benutzt wurde, kann es unter
bestimmten Bedingungen zur Bildung von Wasserstoff
kommen. Wasserstoff ist ein explosives Gas. Falls Sie das
Warmwassersystem über einen solchen Zeitraum hinweg
nicht benutzt haben, drehen Sie alle Warmwasserhähne auf
und lassen Sie das Wasser für einige Minuten fließen.
Dadurch setzen Sie den angesammelten Wasserstoff frei.
Da Wasserstoff brennbar ist, rauchen Sie in diesem
Zeitraum nicht und benutzen Sie keine offenen Flammen
und kein offenes Licht.
(3) Achten Sie beim Entpacken unbedingt darauf, dass die
Bestandteile der Verpackung (Polyethylentüten,
Polystyrenstücke) nicht in die Reichweite von Kindern und
Tieren gelangen. ERSTICKUNGSGEFAHR.
(4) Schließen Sie das Gerät nicht an die Stromversorgung an,
bevor Sie alle Verpackungsbestandteile und
Transportsicherungen vollständig entfernt haben.
(5) Betreiben Sie das Gerät nur mit 220~240V/50Hz
Wechselspannung. Alle Netzanschlussleitungen, die
Beschädigungen aufweisen, müssen von einer
qualifizierten Fachkraft (Elektrotechniker/-in)

7
ausgewechselt werden. Lassen Sie alle Reparaturen nur
von Ihrem autorisierten Kundendienst durchführen.
(6) Verwenden Sie zum Anschluss des Gerätes an die
Stromversorgung keine Steckdosenleisten,
Mehrfachsteckdosen oder Verlängerungskabel.
(7) Achten Sie darauf, dass sich das Netzanschlusskabel nicht
unter dem Gerät befindet oder durch das Bewegen des
Gerätes beschädigt wird.
(8) Sie benötigen eine dem Netzstecker entsprechende
ordnungsgemäß geerdete und ausschließlich dem Gerät
zugewiesene Sicherheitssteckdose. Anderenfalls kann es
zu gefährlichen Unfällen oder einer Beschädigung des
Gerätes kommen. Das Gerät muss ordnungsgemäß geerdet
sein.
(9) Die technischen Daten Ihrer elektrischen Versorgung
müssen den auf dem Typenschild angegebenen Werten
entsprechen.
(10) Ihr Hausstrom muss mit einem Sicherungsautomaten zur
Notabschaltung des Gerätes ausgestattet sein.
(11) Nehmen Sie keine Veränderungen an dem Gerät vor.
(12) Schalten Sie vor dem Aufbau und Anschluss des Gerätes
unbedingt den Strom ab. GEFAHR EINES TÖDLICHEN
STROMSCHLAGS!
(13) Trennen Sie das Gerät vor allen Wartungs- und
Reinigungsarbeiten von der Stromversorgung.
STROMSCHLAGGEFAHR!
(14) Tauchen Sie das Gerät, das Netzanschlusskabel oder den
Netzanschlussstecker niemals in Wasser oder andere
Flüssigkeiten! STROMSCHLAGGEFAHR!
(15) Spülmaschinen-Spülmittel sind extrem alkalisch und daher
sehr gefährlich, wenn Sie verschluckt werden. Lassen Sie
Haut und Augen nicht in Berührung mit dem
Spülmaschinen-Spülmittel kommen. Halten Sie solche
Spülmittel immer außerhalb der Reichweite von Kindern.
VERÄTZUNGSGEFAHR!
(16) Halten Sie Kinder fern von Spülmaschinen-Spülmitteln und
Spülzusätzen. Lassen Sie Kinder nicht ans Gerät, wenn die
Türe geöffnet ist, da sich noch Spülmaschinen-Spülmittel
im Inneren des Gerätes befinden könnte.
(17) Wenn alle Kontrollleuchten auf dem Bedienfeld flimmern,
liegt eine Fehlfunktion des Gerätes vor. Trennen Sie in
diesem Fall das Gerät umgehend von der Strom- und
Wasserversorgung.
(18) Benutzen Sie das Gerät niemals ohne eingesetzte Filter.
(19) Kinder dürfen niemals mit dem Gerät spielen.
(20)Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe
des Gerätes aufhalten.
(21) Erlauben Sie Kindern nur dann, das Gerät unbeaufsichtigt
zu benutzen, wenn sie vorher in einer solchen Art und Weise
im Gebrauch des Gerätes unterwiesen wurden, dass sie das
Gerät sicher bedienen können und sich der Gefahren, die

8
durch eine unsachgemäße Bedienung entstehen, unbedingt
bewusst sind.
(22) Betreiben Sie das Gerät niemals unbeaufsichtigt.
(23) Beachten Sie unbedingt die Anweisungen im Kapitel
-Installation-.
VORSICHT!
(1) Es ist gefährlich, die Tür bei laufendem Betrieb zu öffnen.
Heißes Wasser kann aus dem Gerät herausspritzen.
VERBRÜHUNGSSGEFAHR!
(2) Warten Sie einige Minuten, bevor Sie nach Beendigung
eines Spülprogramms die Tür öffnen., da heißer Dampf aus
dem Gerät entweichen kann.
(3) Warten Sie nach dem Ende eines Spülprogramms
mindestens 20 Minuten mit der Reinigung des Inneren des
Gerätes, damit die Heizelemente abkühlen können.
(4) Berühren Sie die Heizelemente nicht während des Betriebs
oder unmittelbar nach dem Betrieb des Gerätes.
VERBRENNUNGSGEFAHR!
(5) Setzen oder stellen Sie sich niemals auf den Geschirrkorb
oder die Tür des Geschirrspülers. BRUCHGEFAHR!
VERLETZUNGSGEFAHR!
(6) Stellen oder legen Sie keine schweren Gegenstände auf die
geöffnete Tür, da das Gerät ansonsten nach vorne kippen
kann.
(7) Wenn Sie das Gerät befüllen:
(a) Platzieren Sie scharfkantige Gegenstände dergestalt,
dass sie nicht die Türdichtungen beschädigen.
(b) Es dürfen niemals Gegenstände durch die Böden beider
Geschirrkörbe sowie des Besteckkorbs nach unten
ragen.
(c) Platzieren Sie scharfe Messer mit dem Griff nach oben
oder waagerecht, sodass Sie sich keine
Schnittverletzungen zuziehen.
(8) Lassen Sie die Tür nicht offenstehen, da Sie ansonsten über
diese stolpern können.
HINWEIS!
(1) Die Sprüharme können mit einer Transportsicherung
versehen sein. Entfernen Sie unbedingt alle
Transportsicherungen vor dem Aufbau des Gerätes.
(2) Der Geschirrspüler darf niemals ohne ordnungsgemäß
eingesetzte Filter betrieben werden.
(3) Benutzen Sie immer einen Wasserenthärter (=
Spülmaschinensalz) zur speziellen Verwendung in einem
Geschirrspüler. Die Wasserhärte variiert abhängig von

9
Ihrem Wohnort. Wenn in einem Geschirrspüler hartes
Wasser verwendet wird, ergeben sich Ablagerungen auf
dem Geschirr und im Gerät. Der Wasserenthärter entfernt
Mineralien und Salze aus dem Wasser.
(4) Benutzen Sie immer einen Klarspüler zur speziellen
Verwendung in einem Geschirrspüler. Verwenden Sie
niemals andere Substanzen, z.B. einen
Spülmaschinenreiniger oder Flüssigreiniger; ansonsten
beschädigen Sie das Gerät.
(5) Benutzen Sie ausschließlich Spülmaschinen-Spülmittel
und Zusätze, die für die Verwendung in einem
Geschirrspüler hergestellt wurden. Benutzen Sie keine
Seifen, Waschmittel oder Handwaschmittel in Ihrem
Geschirrspüler.
(6) Wenn Sie das Gerät bewegen, halten Sie es immer am
unteren Ende fest und heben Sie es vorsichtig an. Halten Sie
das Gerät dabei aufrecht.
(7) Benutzen Sie niemals die Tür selbst zum Transport des
Gerätes, da Sie dadurch die Scharniere beschädigen.
(8) Das Gerät muss von mindestens zwei Personen
transportiert und angeschlossen werden.
(9) Merken Sie sich die Positionen aller Teile des Gerätes, wenn
Sie es auspacken, für den Fall, es noch einmal einpacken
und transportieren zu müssen.
(10) Lassen Sie den Anschluss der Wasserschläuche nur durch
eine qualifizierte Fachkraft durchführen.
(11) Benutzen Sie das Gerät nicht, bevor alle dazugehörigen
Teile sich ordnungsgemäß an ihren dafür vorgesehenen
Stellen befinden.
(12) Benutzen Sie die Tür und die Geschirrkörbe des Gerätes
nicht als Standfläche oder Stütze.
(13) Gegenstände aus Kunststoffen dürfen nicht die
Heizelemente berühren.
(14) Geben Sie nur solche Gegenstände aus Kunststoffen in das
Gerät, die zur Reinigung in einem Geschirrspüler geeignet
sind. Geeignete Gegenstände werden durch ihren Hersteller
entsprechend gekennzeichnet.
(15) Überprüfen Sie nach jedem Spülprogramm, ob der
Aufnahmebehälter für das Spülmaschinen-Spülmittel leer
ist.
(16) Benutzen Sie zum Reinigen der Tür niemals Sprühreiniger,
da diese das Schloss und die Elektrik nachhaltig
beschädigen können.
(17) Das Gerät ist zum Spülen von maximal 6 Gedecken
ausgelegt.
(18) Reinigen Sie das Gerät regelmäßig (s. Kapitel -Reinigung
und Pflege-).
(19) Das Typenschild darf niemals unleserlich gemacht oder gar
entfernt werden! Falls das Typenschild unleserlich gemacht
oder entfernt wurde, entfällt jeglicher Garantieanspruch!

10
2. Installation
2.1 Entpacken und Wahl des
Standorts
WARNUNG!
Achten Sie beim Entpacken unbedingt darauf, dass die
Bestandteile der Verpackung (Polyethylentüten,
Polystyrenstücke) nicht in die Reichweite von Kindern
und Tieren gelangen. ERSTICKUNGSGEFAHR!
VERLETZUNGSGEFAHR!
(1) Packen Sie das Gerät vorsichtig aus.
(2) Das Gerät ist möglicherweise für den Transport mit
Transportsicherungen geschützt. Entfernen Sie diese
komplett. Benutzen Sie keine aggressiven
Reinigungsmittel, um Reste der Transportsicherungen zu
entfernen.
(3) Die Sprüharme können mit einer Transportsicherung
versehen sein. Entfernen Sie unbedingt alle
Transportsicherungen vor dem Aufbau des Gerätes.
(4) Wählen Sie für den Aufbau einen trockenen und gut
belüfteten Raum.
(5) Überprüfen Sie vor dem Anschluss des Gerätes, ob das
Netzanschlusskabel oder das Gerät selbst keine
Beschädigungen aufweisen.
(6) Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit
Wasser oder Regen in Kontakt kommen kann, damit die
Isolierungen der Elektrik keinen Schaden nehmen.
(7) Stellen Sie das Gerät auf einem geraden, trockenen und
festen Untergrund auf. Kontrollieren Sie mit einer
Wasserwaage den ordnungsgemäßen Aufbau Ihres Gerätes.
(8) Das Typenschild befindet sich im Inneren des Gerätes oder
außen an der Rückwand.
2.2 Wasser-/Abwasseranschluss
(1) Der Wasseranschluss sowie der Abwasseranschluss
müssen von einer qualifizierten Fachkraft durchgeführt
werden.
(2) Verwenden Sie ausschließlich fabrikneue Schläuche und
fabrikneues Anschlusszubehör für den Wasser- und
Abwasseranschluss.
(3) Wir empfehlen, die Wasserzufuhr mit einem
Rückschlagventil zu sichern.

11
2.3 Vor der Installation
Anbringen des Kondenswasser-Schutzstreifens
(Ausstattung abhängig vom Modell)
(1) Sie müssen den Kondenswasser-Schutzstreifen zum
Schutz gegen das Eindringen von Feuchtigkeit an der
Unterseite der Arbeitsplatte befestigen. Der
Kondenswasser-Schutzstreifen leitet den vom Gerät
freigesetzten Wasserdampf von der Unterseite der
Arbeitsplatte ab.
(2) Sie finden den Kondenswasser-Schutzstreifen in Ihrem
Gerät.
(3) Reinigen Sie die Unterseite der Arbeitsplatte sorgfältig,
bevor Sie den Kondenswasser-Schutzstreifen dort
befestigen.
(4) Ziehen Sie das Schutzpapier der Klebefläche ab.
(5) Kleben Sie den Kondenswasser-Schutzstreifen auf die
Unterseite der Arbeitsplatte.
1
Ausstattung abhängig vom Modell.
Kondenswasser-Schutzstreifen
HINWEIS!
Ein nichtordnungsgemäßes Anbringen des
Kondenswasser-Schutzstreifens kann zu einer
Beschädigung der Arbeitsplatte führen.

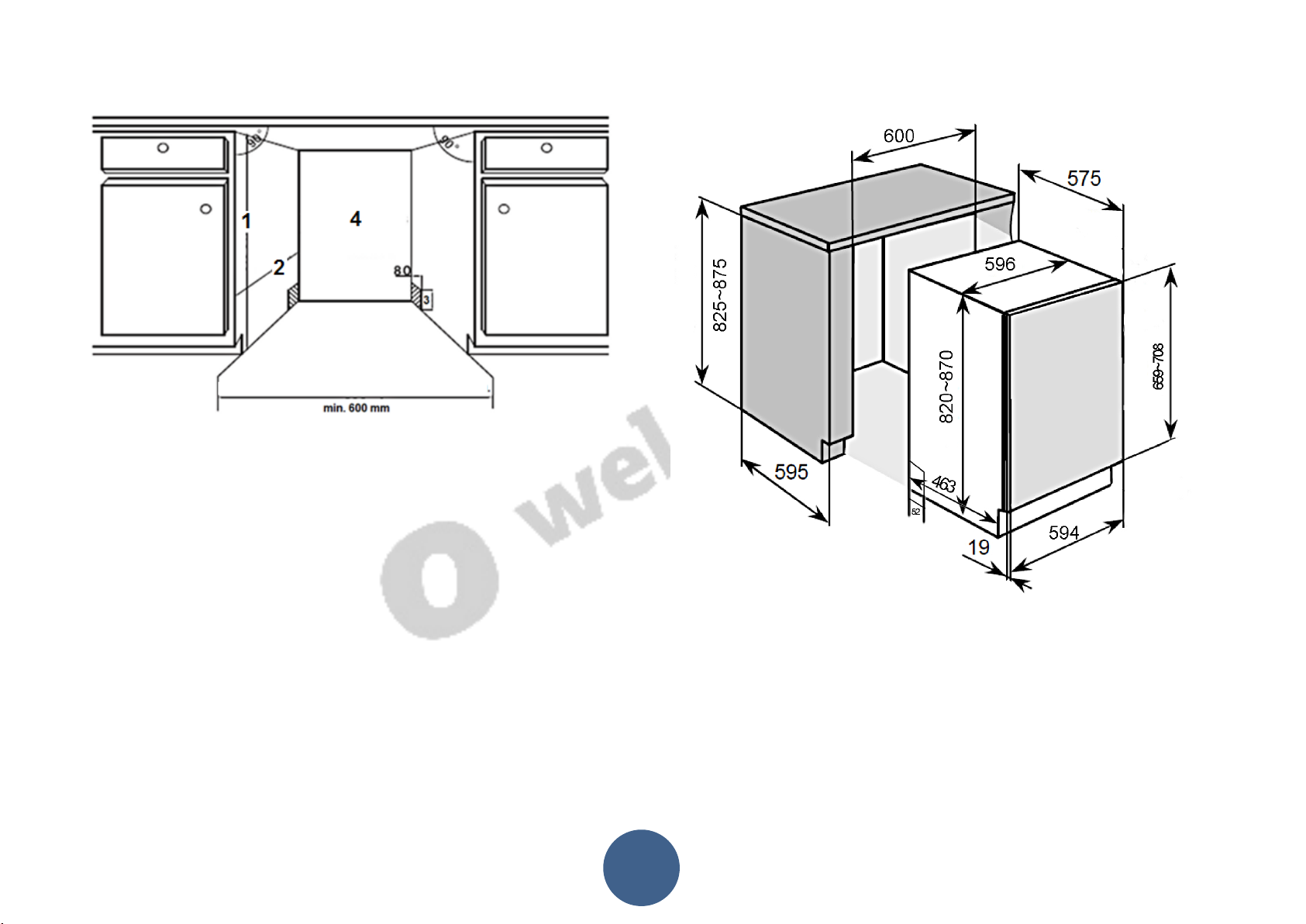

2.4 Raumbedarf / Installation
Raumbedarf des Gerätes: siehe folgenden Abbildungen.
Das Gerät muss mit seiner Rückseite zur Wand ausgerichtet
sein und über einen Wassereinlass- und
Wasserauslassschlauch verfügen, die für gewöhnlich rechts
oder links angebracht werden können
1
.

12
Installieren Sie das Gerät in der Einbauvorrichtung.
1825-875 mm
2mind. 580 mm
3100 mm
4Anschlüsse für Netzkabel, Wassereinlass, Wasserauslass

13
Mindestens benötigter Raumbedarf des Gerätes
1Geschirrspüler
2Tür des Gerätes
3Einbauschrank
4Mindestfreiraum für das Öffnen der Tür: 50 mm
2.5 Abmessungen und Befestigung
der Zierverkleidung
ALoch/10 mm tief.

14
1St. 4*42 mm Holzschrauben
21.) Entfernen Sie 2 St. 4*10
2.) 4 St. 4*42 Holzschrauben
3Tür des Gerätes
4T-förmiger Stopfen
52 St. 4*26 mm Holzschrauben
6Zierverkleidung
74 St. 4*42 mm Holzschrauben
2.6 Einstellen der Türfederspannung
Versuchen Sie nach Installation der Zierverkleidung die Tür
zu öffnen und zu schließen, um die Balance der Tür zu
überprüfen und zu entscheiden, ob sie in dieser
Einbaustellung verbleiben kann.
Bei nicht ordnungsgemäßer Balance verwenden Sie die
Schraube im oder entgegen dem Uhrzeigersinn zur
ordnungsgemäßen Einstellung oder lassen Sie die Balance
einstellen.
ASechskant /CR-V 4 mm

15
2.7 Anschluss des
Wasserzufuhrschlauchs
Schließen Sie den Wassereinlassschlauch fest und sicher an
einen Anschluss mit einem 3/4 Zoll Gewinde an.
HINWEIS!
Wenn die Schläuche neu sind oder über einen
längeren Zeitraum nicht in Benutzung waren, lassen
Sie das Wasser laufen, um sicherzugehen, dass es
klar und frei von Verunreinigungen ist. Anderenfalls
kann der Wassereinlass blockiert und das Gerät
beschädigt werden.
2.8 Anschluss des
Abwasserschlauchs
(1) Passen Sie den Ablaufschlauch gerade in den
Wasserablaufstutzen ein.
(2) Prüfen Sie den Anschluss auf Dichtheit.
(3) Befestigen Sie den Ablaufschlauch mit einem
Schlauchhalter.

16
Falls die Länge des Ablaufschlauchs nicht ausreicht,
können Sie bei Ihrem autorisierten Kundendienst eine
Verlängerung aus demselben Material wie das Original
erwerben.
Die Länge des Ablaufschlauchs darf einschließlich einer
möglichen Verlängerung nicht mehr als 4 Meter betragen.
HINWEIS!
Sollte die Länge des Ablaufschlauchs einschließlich
einer möglichen Verlängerung mehr als 4 Meter
betragen, wird das Gerät Ihr Geschirr nicht
ordnungsgemäß reinigen.
2.9 Hocheinbau
Teil- und vollintegrierte Geräte sind bei ordnungsgemäßem
Anschluss auch hocheinbaufähig.
Eine Manschette gewährleistet eine Krümmung des Schlauchs.
An der Manschette befindet sich eine Haltevorrichtung zur
Befestigung der Manschette. Der Abwasserschlauch muss am
höchsten Punkt der Manschette eine Höhe von mindestens 40
cm aufweisen. Folgen Sie für die Anschlussmöglichkeiten A, B
oder C der Zeichnung.
1Hängen Sie den Abwasserschlauch an die Arbeitsplatte.
2Befestigung Abwasserschlauch.
3Der oberste Punkt des Schlauchs muss sich auf einer Höhe
zwischen 40 und 100 cm befinden. Das freie Ende des
Schlauchs darf nicht in Wasser hineinragen.
4Arbeitsplatte.
5Vorne.
6Abwasserschlauch.

17
2.10 Elektrischer Anschluss
Sie benötigen eine dem Netzstecker entsprechende
ordnungsgemäß geerdete und ausschließlich dem Gerät
zugewiesene Sicherheitssteckdose (250 V / 10A).
WARNUNG!
Anderenfalls kann es zu gefährlichen Unfällen oder
einer Beschädigung des Gerätes kommen.
2.11 Waagerechte Ausrichtung
Der maximal zulässige Neigungswinkel unter dem gesamten
Gerät beträgt 20. Richten Sie das Gerät mit Hilfe der Standfüße
waagerecht aus. Benutzen Sie eine Wasserwaage zur
Kontrolle.
1Einstellung der vorderen Füße
2Einstellung der hinteren Füße

18
2.12 Installation der Sockelleiste
1Zierverkleidung
2Sockelleiste
Die erforderliche Höhe der Fußleiste sollte Ihrem ästhetischen
Anspruch entsprechen und das ordnungsgemäße Öffnen und
Schließen der Tür ermöglichen. Die relevanten
Referenzmessungen finden Sie in der unteren Tabelle.
Referenzabmessungen
Zierverkleidung
Sockelleiste
708 mm
75 mm
698 mm
85 mm
688 mm
95 mm
678 mm
105 mm
668 mm
115 mm
658 mm
125 mm
2.13 Fixierung des Gerätes
(1) Befestigen Sie durch Drehen der Schrauben das Gerät an
seiner Einbauvorrichtung.
(2) Stecken Sie die 4 Verschlussstopfen in die Löcher (siehe
Abbildung unten).

19
1Stopfen
HINWEIS!
Benutzen Sie links und rechts als auch für die 4
oberen Löcher Holzschrauben ST 4*26
(selbstschneidende Schrauben).
2
Ausstattung abhängig vom Modell.
2.14 Anbringen der oberen
Distanzleiste
Die obere Distanzleiste
2
besteht aus mehreren Lagen. Passen
Sie die Höhe der Leiste dem abzudeckenden Abstand an, indem
Sie von unten die nötige Anzahl an Lagen vorsichtig entfernen.
Verwenden Sie hierfür die Klick-Verschlüsse rechts, links und
hinten.
1Obere Distanzleiste

20
3. Gerätebeschreibung
3.1 Gerät / Ansicht
1Oberer Geschirrkorb
2Sprüharme
3Unterer Geschirrkorb
4Wasserenthärter (Salz)
5Filter
6Spülmittelbehälter
7Klarspüler-Behälter
8Besteckkorb
9Tassenhalter
10 Justiervorrichtung
3.2 Bedienfeld
1Die Anzeige der Wasserversorgung leuchtet auf, wenn der
Wasserhahn geschlossen, die Wasserversorgung
unterbrochen oder der Wasserzufuhrschlauch abgeknickt
ist.
2Die Anzeige des Klarspülers leuchtet auf, wenn der Spender
aufgefüllt werden muss.
3Die Anzeige des Wasserenthärters leuchtet auf, wenn der
Wasserenthärter aufgefüllt werden muss.
