MICROWAVE OVEN
UNDER-THE-CABINET INSTALLATION INSTRUCTIONS
INSTRUCTIONS D’INSTALLATION FOUR À MICRO-ONDES
SOUS PLACARD MURAL
MICROWAVE OVEN SAFETY
This product is not intended for use above any heat source, such as a range or cooktop. See “Installation Requirements” section for
further notes.
These installation instructions cover different models. The appearance of your particular model may differ slightly from the illustration in
these installation instructions.
Ce produit n’est pas conçu pour l’utilisation au-dessus de tous de source de chaleur, comme une cuisinière ou table de cuisson. Voir la
section “Exigences d’installation” pour d’autres remarques.
Ces instructions d’installation sont valables pour plusieurs modèles. Il se peut que l’apparence de votre propre modèle soit légèrement
différente de celle montrée sur les illustrations dans ce document.
Table of Contents / Table des matières
MICROWAVE OVEN SAFETY .................................................. 1
INSTALLATION REQUIREMENTS........................................... 2
Tools and Parts ...................................................................... 2
Location Requirements.......................................................... 2
Product Dimensions............................................................... 2
Electrical Requirements ......................................................... 3
INSTALLATION INSTRUCTIONS............................................. 3
Place Cabinet Template......................................................... 3
Mark and Drill Holes............................................................... 4
Install the Microwave Oven.................................................... 4
Complete Installation ............................................................. 5
SÉCURITÉ DU FOUR À MICRO-ONDES.......................................... 7
EXIGENCES D'INSTALLATION.......................................................... 7
Outils et pièces................................................................................. 7
Exigences d’emplacement............................................................... 7
Dimensions du produit ..................................................................... 7
Spécifications électriques ................................................................ 8
INSTRUCTIONS D’INSTALLATION................................................... 9
Placement du gabarit du placard..................................................... 9
Marquage de l’emplacement/perçage des trous ............................ 9
Installation du four à micro-ondes ................................................. 10
Achever l'installation........................................................................11
W10482078A/JS1M0609-18261-005
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING

2

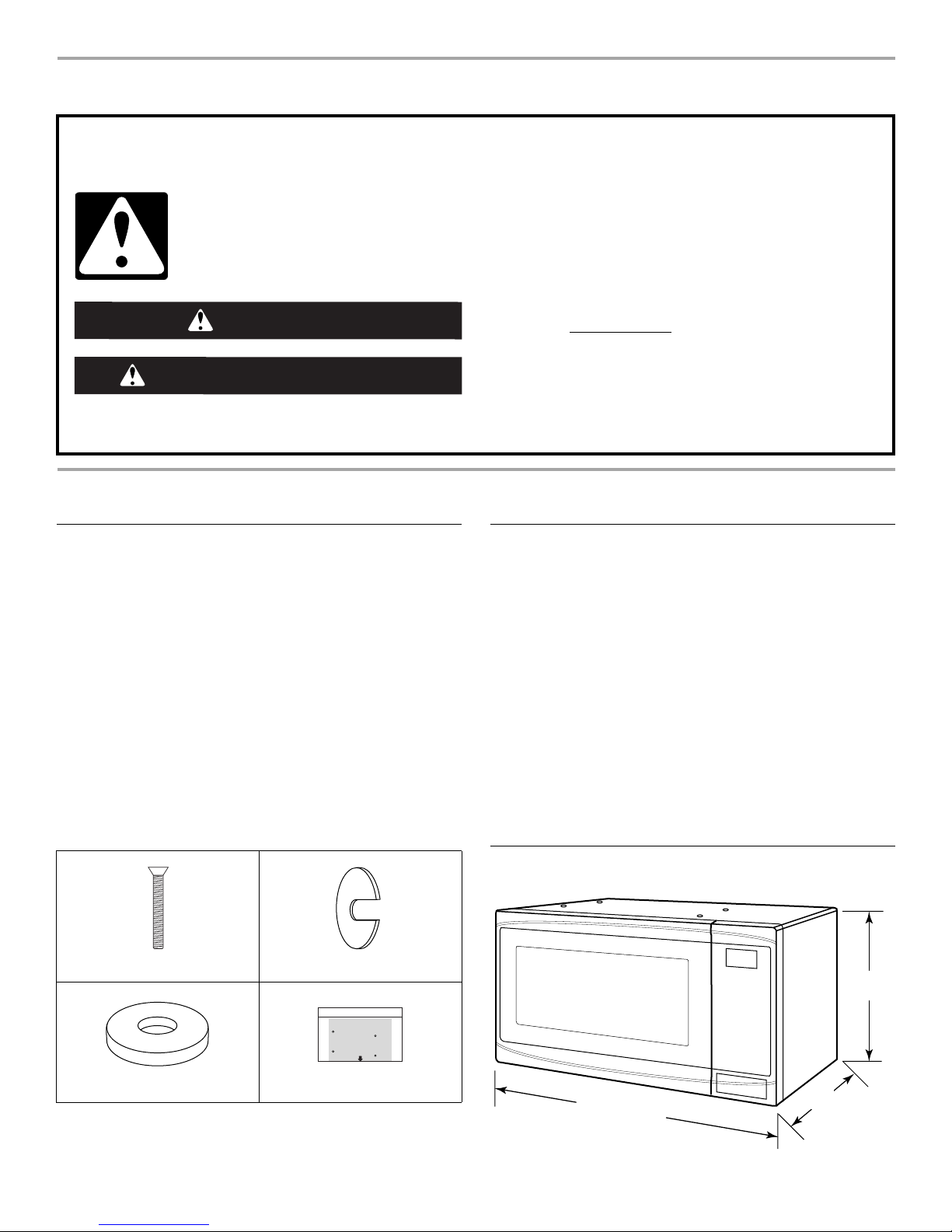

INSTALLATION REQUIREMENTS
Tools and Parts
Tools Needed
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools
listed here.
Parts Supplied (not shown to scale)
For information on reordering, see “Replacement Parts” section.
*Depending on cabinet shelf depth and/or cabinet trim overhang
length, bolts longer than those provided (40 mm) may be
required.
Location Requirements
NOTE: This microwave oven is intended for installation over a
countertop. Do not install this microwave oven over any heat
source, such as a range or cooktop.
Check the opening where the microwave oven will be installed.
The location must provide:
■Minimum cabinet depth of 12" (30.5 cm).
■Minimum cabinet lower shelf thickness of 3/16" (5 mm).
■Support for weight of at least 50 lbs (22.7 kg), in addition to
the normal contents of the cabinet, as well as any items that
might be hanging from the bottom of the cabinet.
■Grounded electrical outlet inside upper cabinet. See
“Electrical Requirements” section.
■To allow for adequate ventilation, which is important for
product performance, a clearance of at least 2¹⁄₂" (6.4 cm)
must exist between the microwave oven and a side wall (or
cabinetry wall) on each side.
Product Dimensions
■Measuring tape
■Pencil
■Masking tape
■Scissors
■No. 2 Phillips screwdriver
■Drill
■1/2" (13 mm) drill bit
■1/2" (13 mm) wood bit or
metal hole cutter (if
installing under a metal
cabinet)
■Covering or microwave
oven carton
5 mm x 80, 40 mm bolts (4)* C-washers (4)
Spacers (8) Templates A and B
10¹⁄₂"
(26.7 cm)
12
¹⁄₂
"
(31.8 cm)
18" (45.7 cm)

3
Electrical Requirements
Observe all governing codes and ordinances.
Required:
■A 120 volt, 60 Hz, AC only, 15- or 20-amp electrical supply
with a fuse or circuit breaker.
Recommended:
■A time-delay fuse or time-delay circuit breaker.
■A separate circuit serving only this microwave oven.
INSTALLATION INSTRUCTIONS
Place Cabinet Template
The shadowed area of Template A represents the top of the
microwave oven. Make sure it is centered in the space where the
microwave oven will be installed.
Installation Under Cabinet without Partition
1. If the cabinet does not have a partition, place the template
(Template A) on the lower shelf of the cabinet, as shown in the
illustration at the beginning of this section.
2. Tape the template into place.
3. Proceed to “Mark and Drill Holes” section.
Installation Under Cabinet with Partition
1. If the cabinet has a partition, or if the microwave oven is being
installed under adjoining cabinets, cut Template B from
Template A.
2. Cut Template A into two pieces to fit into each side of the
partition.
3. Align each piece of Template A so that it is flush with the front
edge of the cabinet, as shown.
4. Align the Hole Centerlines of Template A with those of
Template B, as shown.
5. Tape the template pieces into place.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
GROUNDING INSTRUCTIONS
SAVETHESE INSTRUCTIONS
■For all cord connected appliances:
The microwave oven must be grounded. In the event of
an electrical short circuit, grounding reduces the risk of
electric shock by providing an escape wire for the electric
current. The microwave oven is equipped with a cord
having a grounding wire with a grounding plug. The plug
must be plugged into an outlet that is properly installed
and grounded.
WARNING: Improper use of the grounding plug can
result in a risk of electric shock. Consult a qualified
electrician or serviceman if the grounding instructions are
not completely understood, or if doubt exists as to whether
the microwave oven is properly grounded.
Do not use an extension cord. If the power supply cord is
too short, have a qualified electrician or serviceman install
an outlet near the microwave oven.
A. Template A
B. Cabinet front edge
AB
A. Template A (in 2 pieces)
B. Template B
C. Hole centerlines
D. Partition
A
B
D
C

4
Mark and Drill Holes
1. Mark the four hole centers through the template onto the
lower shelf of the cabinet.
2. Remove the template.
Following are the dimensions for the mounting holes on
Template A:
3. Using 1/2" drill, drill four holes through the centers marked in
Step 1.
4. Place the four C-washers near the holes inside the cabinet.
Install the Microwave Oven
1. Remove the plugs from the four mounting holes on the top of
the microwave oven. Save the plugs in case the microwave
oven is used as a countertop unit in the future.
A. Plugs (4)
2. Start the four bolts into the mounting holes. Turn each bolt
three or four times.
3. If the front edge of the cabinet is flush with the bottom of the
cabinet (if there is no “lip” or trim overhang that extends below
the cabinet bottom), proceed to Step 7.
4. If the front edge of the cabinet has a “lip” or trim overhang that
extends below the bottom of the cabinet, measure the length
of the overhang. Spacers may need to be used on the back
bolts.
5. Determine the number of spacers needed for the back bolts.
6. Place the appropriate number of spacers on the back bolts.
¹⁄₂" (13 mm)
diam.
5 ¹¹⁄₁₆"
(14.4 cm)
5 ¹¹⁄₁₆"
(14.4 cm)
4 ⁵⁄₁₆"
(10.9 cm)
7³⁄₄" (19.8 cm)
3"
(7.6 cm) 1 ⁹⁄₁₆"
(4.0 cm)
8 ¹¹⁄₁₆"
(22.0 cm) 7 ¹⁄₄"
(18.4 cm)
Cabinet front edge
Center of
installation
space
12 ¹⁄₁₆" (30.7 cm)
A. Cabinet
B. Trim overhang
If the trim overhang is: Use:
less than 1/2" (13 mm)
1/2"-3/4" (13-19 mm)
3/4"-1" (19-25 mm)
0, 1 or 2 spacers
2 or 3 spacers
3 or 4 spacers
A
A
B

5
NOTE: Although the microwave oven can be installed by one
person, we recommend having the aid of a second person for the
next step.
7. Gently lift the microwave oven to the cabinet bottom, until the
bolts emerge through the holes drilled into the lower shelf of
the cabinet.
8. Slide the slotted portion of each C-washer against each bolt.
These washers will temporarily hold the microwave oven while
installation is being completed.
9. Gently and evenly, tighten each of the bolts, until the
microwave oven is secure and level.
Properly installed, the microwave oven door will protrude in front
of the front surface of the cabinet.
Complete Installation
1. Plug microwave oven into grounded 3 prong outlet.
2. Check the operation of microwave oven by placing 1 cup
(250 mL) of water on the turntable, and programming a cook
time of 1 minute at 100% power.
3. If the microwave oven does not operate:
■Check that a household fuse has not blown, or that a
circuit breaker has not tripped. Replace the fuse or reset
the circuit breaker. If the problem continues, call an
electrician.
■Check that the power supply cord is plugged into a
grounded 3 prong outlet.
■See the Use and Care Guide for troubleshooting
information.
Installation is now complete.
Save Installation Instructions for future use.
A. Bolts
B. C-washers
Cabinet without trim
overhang Cabinet with trim overhang
A. Bolts
B. Spacers
A B
A B
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING

6
Notes

7
SÉCURITÉ DU FOUR À MICRO-ONDES
EXIGENCES D'INSTALLATION
Outils et pièces
Outillage nécessaire
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec chacun
des outils de la liste ci-dessous.
Pièces fournies (non illustrées à l'échelle)
Pour la commande de pièces, voir la section “Pièces de
rechange”.
*Selon l'épaisseur de l'étagère du placard et/ou la hauteur du
prolongement du tasseau/de la moulure du placard, des boulons
plus longs que ceux fournis (40 mm) peuvent s'avérer
nécessaires.
Exigences d’emplacement
REMARQUE : Ce four à micro-ondes est prévu pour être installé
au-dessus d'un plan de travail. Ne pas l'installer au-dessus d'une
source de chaleur, comme une cuisinière ou une table de cuisson.
Inspecter l'ouverture où le four à micro-ondes sera installé. Elle
doit comporter les caractéristiques suivantes :
■Profondeur minimale du placard : 12" (30,5 cm).
■Épaisseur minimale de l'étagère inférieure du placard : 3/16"
(5 mm).
■Fixations supportant un poids minimal de 50 lb (22,7 kg), en
plus du contenu normal du placard et des éventuels
ustensiles accrochés en dessous.
■Prise de courant électrique reliée à la terre à l’intérieur du
placard mural. Voir la section “Spécifications électriques”.
■Pour obtenir une aération adéquate, indispensable au bon
fonctionnement du produit, un dégagement d'au moins 2¹⁄₂"
(6,4 cm) doit exister entre le four micro-ondes et une éventuelle
paroi latérale (ou la paroi d'un meuble) de chaque côté.
Dimensions du produit
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
■Mètre ruban
■Crayon
■Ruban adhésif de
masquage
■Ciseaux
■Tournevis Phillips n°2
■Perceuse
■Foret de 1/2" (13 mm)
■Foret à bois de 1/2" (13 mm)
ou scie emporte-pièces à
métaux (en cas d'installation
sous un placard métallique)
■Matériau de protection ou
carton du four à micro-
ondes
Boulons 5 mm x 80, 40 mm (4)* Rondelle ouvertes en C (4)
Cales (8) Gabarits A et B
10¹⁄₂"
(26,7 cm)
12
¹⁄₂
"
(31,8 cm)
18" (45,7 cm)

8
Spécifications électriques
Observer les dispositions de tous les codes et règlements en
vigueur.
Nécessaire :
■Une alimentation électrique de 120 volts, 60 Hz, CA
seulement, 15 ou 20 ampères, protégée par un fusible ou un
disjoncteur.
Recommandé :
■Un fusible temporisé ou un disjoncteur temporisé.
■Un circuit distinct exclusif à ce four à micro-ondes.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
INSTRUCTIONS DE LIAISON
À LA TERRE
CONSERVEZ CES
INSTRUCTIONS
■Pour tout appareil ménager connecté par un cordon
de courant électrique :
Il faut que le four à micro-ondes soit relié à la terre. En
cas de court-circuit électrique, la liaison à la terre réduit le
risque de choc électrique car le courant électrique
dispose d’un itinéraire direct d’acheminement à la terre.
Le four à micro-ondes est doté d’un cordon de courant
électrique qui comporte un fil de liaison à la terre, avec
broche de liaison à la terre. On doit brancher la fiche sur
une prise de courant convenablement installée et reliée à
la terre.
AVERTISSEMENT : L’utilisation incorrecte du
dispositif de liaison à la terre peut susciter un risque de choc
électrique. L’utilisateur qui ne comprend pas bien les
instructions de liaison à la terre, ou qui n’est pas certain que
le four à micro-ondes soit convenablement relié à la terre,
devrait consulter un électricien ou un technicien qualifié.
Ne pas utiliser un câble de rallonge. Si le cordon de
courant électrique est trop court, demander à un électricien
ou un technicien qualifié d’installer une prise de courant à
proximité du four à micro-ondes.

9
INSTRUCTIONS D’INSTALLATION
Placement du gabarit du placard
La surface grisée du gabarit A indique le haut du four à micro-
ondes. Vérifier qu'il est centré par rapport à l'espace où sera
installé le four à micro-ondes.
Installation sous un placard sans cloison
1. Si le placard ne contient pas de cloison, placer le gabarit
(gabarit A) sur l'étagère inférieure du placard, comme illustré
au début de cette section.
2. Fixer le gabarit avec du ruban adhésif.
3. Passer à la section “Marquage de l’emplacement/perçage des
trous”.
Installation sous un placard avec cloison
1. Si le placard possède une cloison ou si le four à micro-ondes
est installé sous des placards adjacents, découper le gabarit
B à partir du gabarit A.
2. Couper le gabarit A en deux parties, à poser de chaque côté
de la cloison.
3. Aligner chaque partie du gabarit A pour qu'il affleure l'arête
avant du placard comme illustré.
4. Aligner les axes des trous du gabarit A avec ceux du gabarit B
comme illustré.
5. Fixer les parties du gabarit avec du ruban adhésif.
Marquage de l’emplacement/
perçage des trous
1. Repérer le centre des quatre trous à travers le gabarit sur
l'étagère inférieure du placard.
2. Retirer le gabarit.
Dimensions relatives aux trous de montage sur le gabarit A :
3. À l'aide d'une perceuse de 1/2", percer quatre trous selon les
centres marqués à l'étape 1.
4. Placer les quatre rondelles ouvertes en C à proximité des
trous dans le placard.
A. Gabarit A
B. Arête avant du placard
A. Gabarit A (en 2 parties)
B. Gabarit B
C. Axes des trous
D. Cloison
AB
A
B
D
C
¹⁄₂" (13 mm)
diam.
5 ¹¹⁄₁₆"
(14,4 cm)
5 ¹¹⁄₁₆"
(14,4 cm)
4 ⁵⁄₁₆"
(10,9 cm)
7³⁄₄" (19,8 cm)
3"
(7,6 cm) 1 ⁹⁄₁₆"
(4 cm)
8 ¹¹⁄₁₆"
(22 cm) 7 ¹⁄₄"
(18,4 cm)
Arête avant du placard
12 ¹⁄₁₆" (30,7 cm)
Centre de
l'espace
d'installation

10
Installation du four à micro-ondes
1. Ôter les bouchons des quatre trous de montage sur la paroi
supérieure du four à micro-ondes. Conserver les bouchons si
l’on doit poser le four à micro-ondes sur le plan de travail
ultérieurement, dans le cadre d'une nouvelle disposition.
A. Bouchons (4)
2. Commencer à visser les quatre boulons dans les trous de
montage, de trois ou quatre tours chacun.
3. Si l'arête avant du placard est au même niveau que le bas du
placard (c'est-à-dire si aucun tasseau ou moulure ne se
prolonge plus bas que le bas du placard), passer à l'étape 7.
4. Si l'arête avant du placard possède un tasseau ou une
moulure qui se prolonge plus bas que le bas du placard,
mesurer la longueur de ce prolongement. Un empilement de
cales peut s'avérer nécessaire sur les boulons arrière.
5. Déterminer le nombre de cales nécessaires sur les boulons
arrière.
6. Placer le nombre de cales approprié sur les boulons arrière.
REMARQUE : Bien qu'il soit possible d'installer seul le four à
micro-ondes, il est recommandé de se faire aider pour l'étape
suivante.
7. Lever doucement le four à micro-ondes vers le bas du
placard, jusqu'à faire sortir les boulons par les trous percés
dans l'étagère inférieure.
8. Glisser la partie évidée de chaque rondelle en C contre
chaque boulon. Ces rondelles vont maintenir le four à micro-
ondes le temps de terminer l'installation.
9. Avec précaution, serrer chacun des boulons de manière
uniforme jusqu'à ce que le four à micro-ondes soit bien fixé et
à l'horizontale.
Lorsque le montage est correct, la porte du four à micro-ondes
dépasse de la face avant du placard.
A. Placard
B. Tasseau/moulure de finition
Hauteur de
tasseau/moulure Nombre de cales
Moins de 1/2" (13 mm)
1/2"-3/4" (13-19 mm)
3/4"-1" (19-25 mm)
0, 1 ou 2
2 ou 3
3 ou 4
A
A
B
A. Boulons
B. Rondelles ouvertes en C
Placard sans
tasseau/moulure Placard avec moulure/tasseau
A. Boulons
B. Cales
A B
A B

11
Achever l'installation
1. Brancher le four à micro-ondes sur une prise à trois alvéoles
reliée à la terre.
2. Contrôler le fonctionnement du four à micro-ondes : placer
sur le plateau rotatif 1 tasse (250 mL) d'eau, et programmer
une période de cuisson de 1 minute à la puissance maximale
(100 %).
3. Si le four à micro-ondes ne fonctionne pas :
■Déterminer si un fusible est grillé ou si un disjoncteur s'est
déclenché. Remplacer le fusible ou réenclencher le
disjoncteur. Si le problème persiste, appeler un électricien.
■Vérifier que le cordon d'alimentation est correctement
branché sur une prise de courant à 3 alvéoles reliée à la
terre.
■Pour l'information relative au dépannage, consulter le
Guide d’utilisation et d’entretien.
L'installation est maintenant terminée.
Conserver les Instructions d'installation pour une éventuelle
réutilisation future.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.

W
10482078A
©
2012.
A
ll rights reserved.
T
ous droits réservés.
JS1M0609-18261-00
5
4/1
2
Printed in Chin
a
Imprimé en Chin
e
