WHITE-RODGERS
FAILURE TO READ AND FOLLOW ALL INSTRUCTIONS CAREFULLY
BEFOREINSTALLINGOROPERATINGTHISCONTROLCOULDCAUSE
PERSONAL INJURY AND/OR PROPERTY DAMAGE.
DESCRIPTION
This low voltage thermostat is designed to provide con-
venientcontrolofthe heatingsystem. Toprovide greater
room comfort, the sensitive spiral bimetal is combined
withanadjustableheatinganticipatortoprovidemaximum
comfort.
R
Operator: Save these instructions for future use!
If in doubt about whether your wiring is millivolt, line, or
low voltage, have it inspected by a qualified heating and
airconditioningcontractor,electrician,orsomeonefamil-
iar with basic electricity and wiring.
Do not exceed the specification ratings.
All wiring must conform to local and national electrical
codes and ordinances.
PRECAUTIONS
This control is a precision instrument, and should be
handled carefully. Rough handling or distorting compo-
nents could cause the control to malfunction.
Topreventelectricalshockand/orequipmentdam-
age, disconnect electric power to system, at main
fuse or circuit breaker box, until installation is
complete.
Donotshortoutterminalsongasvalveor primary
control to test. Short or incorrect wiring will burn
out heat anticipator and could cause personal
injury and/or property damage.
ATTENTION!
Thisproductcontainsmercury.Therewillnotbeanyexposuretomercuryundernormalconditionsofuse.Thisproductmayreplaceaunitwhichcontainsmercury.
Do not open mercury cells. If a cell becomes damaged, do not touch any spilled mercury. Wearing non-absorbent gloves, take up the spilled mercury with sand
or other absorbent material and place into a container which can be sealed. If a cell becomes damaged, the unit should be discarded. Mercury must not be
discarded in household trash. When this unit or the unit it is replacing is to be discarded, place in a suitable container and return to us at WHITE-RODGERS.
CONTENTS
Description .............................................................................. 1
Precautions ............................................................................. 1
Specifications.......................................................................... 2
Installation............................................................................... 2
Select Thermostat Location
Route Wires to Location
Attach Thermostat to Wall
Operation & Maintenance ....................................................... 3
Adjusting Heat Anticipator
Calibrating Thermostat
1E30 1F30
CAUTION
Do not use on circuits exceeding 30 volts. Higher
voltagewilldamagecontrolandcouldcauseshock
or fire hazard.
WARNING
30
10 15 20 25 30
50 55 66 77 88
10 15 20 25 30
WHITE-RODGERS
WHITE-RODGERS
10
25
15 20 25 30
50 58 68 77 88
20
15
10
30
1E30(W) / 1F30(W)
Low Voltage Heating Thermostat
INSTALLATION INSTRUCTIONS
Printed in U.S.A.
WHITE-RODGERS DIVISION
EMERSON ELECTRIC CO.
9797 REAVIS RD., ST. LOUIS, MO. 63123
[phone], FAX [phone]
9999 HWY. 48, MARKHAM, ONT. L3P 3J3
[phone], FAX [phone]
PART NO. 37-4877D
Replaces 37-4877C
9524

2
SPECIFICATIONS
ELECTRICAL DATA
Switch Rating: 24vAC (30vAC max.)
Adjustable Heat Anticipator - 0.15 to 1.2 Amps
Switch Action: SPST - Sealed mercury switch
SELECT THERMOSTAT LOCATION
Properlocationinsuresthat the thermostatwillprovide
a comfortable home temperature. Observe the follow-
ing general rules when selecting a location.
1. Locate thermostat about 5 ft. above the floor.
2. Install thermostat on a partitioning wall, not on an
outside wall.
3. Never expose thermostat to direct light from lamps,
sun, fireplaces or any temperature radiating equip-
ment.
4. Avoid locations close to windows, adjoining outside
walls, or doors that lead outside.
5. Avoid locations close to air registers or in the direct
path of air from them.
6.Makesuretherearenopipesorductworkinthatpart
of the wall chosen for the thermostat location.
7. Never locate thermostat in a room that is warmer or
coolerthantherestofthehome,suchasthekitchen.
8. Avoid locations with poor air circulation, such as
behind doors or in alcoves.
9.Thelivingordiningroomisnormallyagoodlocation,
providedthereisnocookingrangeorrefrigeratoron
opposite side of wall.
THERMAL DATA
Temperature Range:
Standard = 10°to 32°C (50°to 90°F)
Low Range = 4°to 24°C (40°to 75°F)
Differential: 1/2°C (1°F)
INSTALLATION
ROUTE WIRES TO LOCATION
All wiring must conform with local and national electrical
codes and ordinances.
1. If an old thermostat is being replaced and is in a
satisfactory location, and the wiring appears to be in
good condition, use existing wiring. If in doubt, rewire.
2. Ifanewlocationischosenorifthisisanewinstallation,
thermostat cable must first be run to the location
selected.Allwiringmustconformwithlocalandnational
electrical codes and ordinaces.
3. Probe for obstructions in partition before drilling 1/2"
holeinwallatselectedlocation.Takeupquarterround
and drill a small guide hole for sighting (see Fig. 1).
From basement, drill 3/4" hole in partition floor next to
guide hole. In basementless houses, drill 1/2" hole
through ceiling and into partition from above (see Fig.
1).
4. Through this hole drop a light chain, or 6" chain
attachedtoastrong cord. Snagcordin basement with
hooked wire. In basementless houses, drop cord
through hole in ceiling and down partitioning; snag
cord at the thermostat location.
5.Attach thermostat cableto cord andpull cable through
hole in wall so that 6" of cable protrudes.
CAUTION
To prevent electrical shock and/or equipment
damage, disconnect electrical power to system,
atmainfuseorcircuitbreakerbox,untilinstallation
is complete.
NOTE
This typical wiring diagram shows only terminal
identification and wiring hook-up. Always refer to the
wiringinstructionsprovidedbytheequipmentmanufacturer
for system hook-up.
All wiring should be installed according to local and
national electrical codes and ordinances.
Wire colour DOES NOT indicate polarity. Polarity is
obtained from an oscilloscope or voltmeter.
APPROXIMATELY
5 FEET
1
⁄
2
" HOLE FOR
THERMOSTAT WIRE
STOUT CORD WITH 6"
CHAIN ATTACHED
BASEBOARD
STRIP MOLDING
1
⁄
4
" GUIDE HOLE
FOR SIGHTING
QUARTER ROUND
REMOVED
3
⁄
4
" HOLE IN FLOOR OF PARTITION
HOOKED WIRE FOR SNAGGING CHAIN

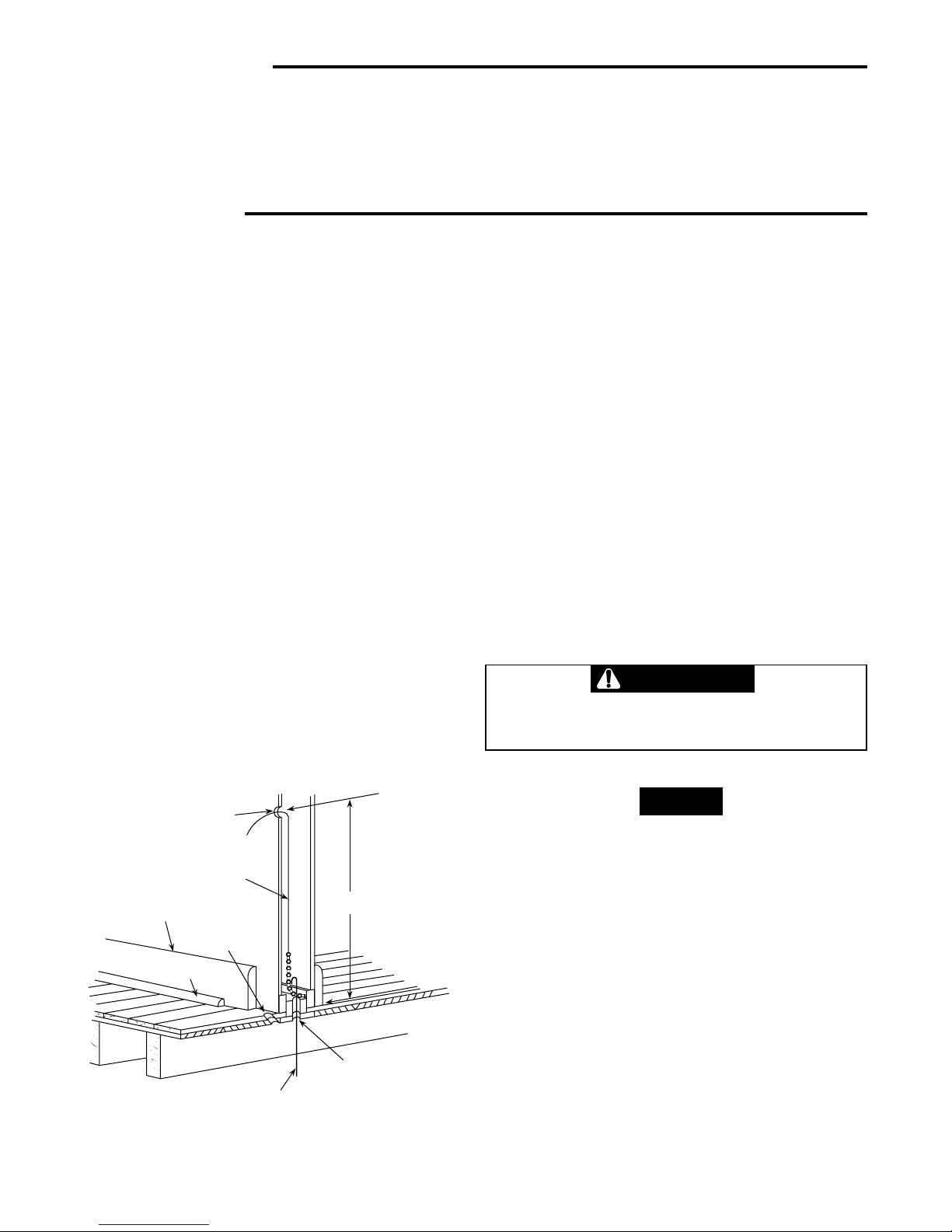

Figure 1. Routing Thermostat Wires

3
ATTACHING THERMOSTAT
1. Removecoverfromthermostatbygrippingthebasein
one hand. Use the other hand to pull gently at the top
or bottom of the cover.
2. Carefullyremovetheshippingprotectivepackingfrom
the switch.
3. Pull wires through the opening in the thermostat base
and connect wires beneath the terminal screws. (see
Fig. 2 & 3).
4. Push excess wiring back into wall and plug hole with
fireresistantmaterial(suchasfiberglassinsulation)to
prevent drafts from affecting thermostat operation.
5. Position thermostat base over hole in wall and mark
mounting hole location on wall.
6. Drill mounting hole.
7. Fasten base loosely to wall using mounting screws.
Place a level against the top of the thermostat base,
adjust until level, and tighten mounting screws to
secure base. If holes in wall are too large and do not
allowyoutotightenthemountingscrewssecurely,use
plastic exansion plugs.
8. Snap the cover on the thermostat base and set
temperature lever to desired setpoint.
9. Turn on electrical power to the system.
Figure 2. Wiring Diagram
CAUTION
ADJUSTING HEAT ANTICIPATOR
The adjustable heat anticipator WILL BURN OUT
if 25vAC is applied directly to the thermostat
becauseofincorrect wiringorbyshortingoutthe
primary control during testing. This may cause
personal injury and/or property damage.
This thermostat is equipped with an adjustable heat
anticipator and was preset at the factory to provide
satisfactoryoperationoftheheatingsystemundernormal
conditions. If additional adjustments are necessary, they
may be made as follows (see Fig. 4).
1. Remove thermostat cover.
2. Ifheatcycleistoolong,setheatanticipatortoaslightly
lower dial setting (1/2 division). Arrow points to the
matched current rating
of the primary control
Move this lever to
adjust heat
anticipator
Figure 4. Anticipator Adjustment
.
.
.
..
.
3. If heat cycle is too short, set heat anticipator to a
slightly higher dial setting (1/2 division).
4. Replace thermostat cover.
ADJUSTMENT & MAINTENANCE
WR
Heat
Anticipator
(adjustable)
THERMOSTAT
SYSTEM
Hot
24VAC 120VAC
Neutral
Heating
System
Cover Thermostat
Base Mounting
screws
Terminal
screws
Figure 3. Parts of Thermostat
20 25 30
10 15
10 15 20 25 30
Thermostat
Base
Cover

CALIBRATING THERMOMETER ON
THERMOSTAT COVER
If thermometer reading on cover does not match
thermostat:
1. Remove thermostat cover.
2. Set cover on table near an accurate thermometer.
3. Allow at least 10 minutes for thermometer to sense
room temperature.
4. Ifthethermometerreadingsaredifferent,insertasmall
screwdriver blade into the thermometer shaft in the
back of the cover. Adjust until the cover thermometer
matches the other thermometer (see Fig. 5).
5. Replace thermostat cover.
CALIBRATING THERMOSTAT
Thisthermostathasbeencarefullyadjustedatthefactory
and should not require recalibration.
Duetoenivronmentalconditions,duringnormaloperation
there may be a few degrees difference between the
indicator setting of the thermostat and actual room
temperature.Ifthedisagreementisappreciable,however,
firstmakesurethatthethermostatisproperlylocatedand
leveled. Then, if recalibration still seems necessary,
proceed as follows:
CAUTION
To prevent electrical shock and/or equipment
damage, disconnect electric power to system
until recalibration is complete.
1. Theanticipator'sheatmayadverselyaffectthermostat
recalibration. To prevent this, disconnect electrical
power to thermostat at furnace, main fuse, or breaker
box.
2. Move temperature adjustment lever to a setting about
5°above room temperature.
3. Removethermostatcover. Slip7/32"wrenchontohex
nut beneath bimetal. While holding temperature
adjustment lever stationary, turn hex nut clockwise
until mercury shifts to right end of tube (see Fig. 6).
4. Move temperature adjustment lever to lowest setting.
5. Replacethermostatcover.Wait10minutesforbimetal
temperaturetostabilize.Donotstandnearthermostat
during this period as your breath and body heat will
affect bimetal temperature.
6. Move temperature adjustment lever to correspond to
actual room temperature. Then remove thermostat
cover.
7. Slip 7/32" wrench onto hex nut. While holding
temperature adjustment lever stationary, turn hex nut
counterclockwiseuntilmercury just barelyshiftsto left
end of tube (see Fig. 6).
8. Replace cover and set thermostat to desired
temperature. Turn on electrical power to system.
7/32" Calibration
Wrench Bimetal
Temperature
Adjustment
Lever
Figure 6. Calibrating Thermostat
Figure 5. Calibrating Thermostat Thermometer
Back Side of Thermostat Cover
Thermometer
Adjustment

DESCRIPTION
Cethermostat à basse tension a étéconçucomme commande
pratique d’un système de chauffage. Dans le but de vous offrir
le plus grand confort possible, le bilame sensible en spirale est
couplé à un élément anticipateur réglable de chauffage.
WHITE-RODGERS
R
PRÉCAUTIONS
1E30 1F30
30
10 15 20 25 30
50 55 66 77 88
10 15 20 25 30
WHITE-RODGERS
WHITE-RODGERS
10
25
15 20 25 30
50 58 68 77 88
20
15
10
30
Imprimé aux É.-U.A.
DIVISION WHITE-RODGERS CONTROLS
EMERSON ELECTRIC CO.
9797 REAVIS RD., ST. LOUIS, MO. 63123
[phone], Télécopieur [phone]
9999 HWY. 48, MARKHAM, ONT. L3P 3J3
[phone], Télécopieur [phone]
PIÈCE NO 37-4877D
Remplace 37-4877C
9524
1E30(W) / 1F30(W)
Thermostat de chauffage à basse tension
INSTRUCTIONS D'INSTALLATION
Utilisateur : conservez ces instructions pour vous y référer au besoin !
SI VOUS NE LISEZ PAS ATTENTIVEMENT CES INSTRUCTIONS AVANT
D’INSTALLER ET D’UTILISER LA COMMANDE, VOUS RISQUEZ DE CAUSER
DES BLESSURES ET DES DOMMAGES MATÉRIELS.
TABLE DES MATIÈRES
Description ............................................................................... 1
Précautions .............................................................................. 1
Spécifications........................................................................... 2
Installation................................................................................ 2
Choix du site pour le thermostat
Acheminement du câblage au site
Installation du thermostat sur le mur
Réglage et entretien................................................................. 3
Réglage de l’anticipation de chauffage
Étalonnage du thermostat
Si vous n’êtes pas certain de la tension du câblage de votre
système (soit en millivolts, à basse tension ou à la tension du
réseau), faites inspecter celui-ci par un électricien, un entre-
preneur agréé en chauffage et climatisation ou une personne
qui a des connaissances de base en électricité et en câblage.
Ne dépassez pas les charges nominales.
Tout le câblage doit être conforme aux codes et règlements
locaux et nationaux qui régissent les installations électriques.
Cette commande est un instrument de précision qui doit être
manipuléavecsoin.Ellepeutse détraquersielleestmanipulée
de façon négligente ou si des composantes sont déformées.
ATTENTION
Afindeprévenirleschocsélectriquesetlesdommages
matériels,coupezl’alimentationélectriqueaupanneau
dedistributionélectriqueprincipalpendantl’installation.
Ne court-circuitez pas les bornes du robinet de gaz ou
delacommandeprincipalelors des essais. Tout court-
circuit ou câblage inadéquat grillera l’anticipateur de
chauffage et risque d’entraîner des blessures et des
dommages matériels.
ATTENTION !
Cetappareilcontientdumercure.Iln’yaaucunrisqued’expositionlorsquel’appareilestutilisénormalement.Cetappareilpeutenremplacer
unautre qui, lui, contient du mercure. N’ouvrezpasles cellules de mercure. Si une cellule estendommagée, ne touchez pas au mercure qui
s’en échappe. Enfilez des gants étanches et nettoyez le mercure avec du sable ou une autre substance absorbante, puis placez le matériel
contaminédans un contenant quipeutêtrefermé hermétiquement. Siunecelluleest endommagée, l’appareilenentierdoit être jeté.Nepas
jeter de mercure avec les ordures ménagères. Si vous devez jeter cet appareil ou celui qu’il remplace, placez-le dans un contenant
convenable et faites-le parvenir à WHITE-RODGERS.
AVERTISSEMENT
N’installez pas cet appareil sur des circuits qui dépas-
sent 30 volts. Une tension trop élevée peut endomma-
ger la commande et poser des risques de chocs
électriques et d’incendie.

2
SPÉCIFICATIONS
CHOIX D’UN SITE POUR
LE THERMOSTAT
Pourquelethermostatpuisseassurerunetempératureambiante
confortable,ildoitêtreinstallédansunsiteadéquat.Choisissez
le site en tenant compte des recommandations suivantes :
1. Placez le thermostat environ à 1,5 m (5 pieds) du sol.
2. Installez le thermostat sur une cloison intérieure et non sur
un mur extérieur.
3. N’exposez pas le thermostat directement à la lumière de
lampes, aux rayons du soleil, ni à la chaleur d’un foyer ou
d’un radiateur.
4. Évitezlesendroitsprèsd’unefenêtreouencored’unmurou
d’une porte extérieurs.
5. Évitez les endroits qui sont près des bouches d’air ou dans
la trajectoire de l’air qui en émane.
6. Assurez-vousqu’il n’ya pasde tuyauxni deconduites dans
le mur à proximité du site du thermostat.
7. N’installez jamais le thermostat dans une pièce qui est
habituellement plus chaude ou plus froide que le reste du
domicile, comme la cuisine, par exemple.
8. Évitez les endroits où la circulation d’air se fait mal, comme
les alcôves et l’arrière des portes.
9. La salle à diner et le salon sont généralement des endroits
propices s’il n’y a pas de cuisinière ou de réfrigérateur
adossé au mur derrière le thermostat.
INSTALLATION
ENVIRON
5 PIEDS
TROU DE
1
⁄
2
" POUR
LE CÂBLAGE DU THERMOSTAT
CORDE SOLIDE ATTACHÉE
À UNE CHAÎNE DE 6"
PLINTHE
TROU DE GUIDAGE
DE
1
⁄
4
"
QUART-DE-ROND
ENLEVÉ
TROU DE
3
⁄
4
" DANS LE PLANCHER
DE LA CLOISON
FIL DE FER REPLIÉ POUR ACCROCHER LA CHAÎNE
Figure 1. Acheminement du câblage au site
FICHE ÉLECTRIQUE
Charges du commutateur : 24 V c.a. (maxi 30 V c.a.);
Anticipateur réglable de chauffage : 0,15 à 1,2 A.
Commutation : Unipolaire bidirectionnelle (SPDT)
à bulle de mercure scellé.
FICHE THERMIQUE
Plage des points de consigne :
Standard : 10°C à 32°C (50°F à 90°F);
Plage basse : 4°C à 24°C (40°F à 75°F).
Différentiel : 1/2°C (1°F).
ACHEMINEMENT DU CÂBLAGE AU SITE
Tout le câblage doit être conforme aux codes et règlements
locaux et nationaux qui régissent les installations électriques.
1. Si vous remplacez un thermostat dont l’emplacement est
adéquat et si le câblage semble être en bon état, servez-
vous du câblage déjà en place. En cas d’incertitude, câblez
à neuf.
2. Si vous choisissez un nouvel emplacement ou encore si
vousinstallezàneuf,vousdevrezcommencerparacheminer
le câblage au site choisi.
3. Assurez-vousqu’iln’yapasd’obstacledanslemuravantd’y
percer un trou de 1/2" à l’endroit choisi. Enlevez ensuite le
quart-de-rond et percez un petit trou de guidage (figure 1).
Au sous-sol, percez un trou de 3/4" dans le plancher de la
cloison,à côtédu troude guidage.Dans lesbâtiments sans
sous-sol, percez le trou de 1/2" dans le plafond, entre les
parois de la cloison (figure 1).
4. Passez par le trou que vous avez percé dans le mur une
chaînette ou une corde solide avec une chaînette de 6”
attachée au bout. Accrochez la chaînette au sous-sol à
l’aided’uncrochetdefildefer.Danslesmaisonssanssous-
sol, passez la chaînette par le trou percé dans le plafond et
accrochez-le par celui que vous avez percé dans le mur.
5. Attachez le câblage du thermostat à la corde et faites-le
passerparletroudanslemur;laissezpendre6"decâblage.
ATTENTION
NOTE
Afindeprévenirleschocsélectriquesetlesdommages
matériels,coupezl’alimentationélectriqueaupanneau
dedistributionélectriqueprincipalpendantl’installation.
Leschémadecâblagetypiqueillustreuniquementl’identification
des bornes et le raccordement des fils. Pour raccorder le
système,référez-voustoujoursauxdirectivesdecâblagefournies
par le fabricant de l’équipement.
Tout le câblage doit être conforme aux codes et règlements
locaux et nationaux qui régissent les installations électriques.
LacouleurdesfilsN’INDIQUEPASleurpolarité.Pourdéterminer
la polarité, servez-vous d’un oscillosocpe ou d’un voltmètre.

3
Figure 3. Les parties du thermostat
20 25 30
10 15
10 15 20 25 30
COUVERCLE SOCLE DU
THERMOSTAT
VIS DE
MONTAGE
SOCLE DU
THERMOSTAT
RÉGLAGE ET ENTRETIEN
Anticipateur
de chauffage
(réglable)
Système
de chauffage
THERMOSTAT
SYSTÈME
Neutre
120V c.a.
24 V c.a.
Sous tension
Figure 2. Schéma de câblage typique
INSTALLATION DU THERMOSTAT
SUR LE MUR
1. Pourdétacherlecouvercleduthermostat,saisissezlesocle
d’une main et, de l'autre, tirez doucement le haut ou le bas
du couvercle.
2. Retirez soigneusement l’emballage qui protège le
commutateur.
3. Faites passer les fils dans l’ouverture au centre du socle et
raccordez les fils sur les bornes à vis (figures 2 et 3).
4. Repoussez dans le mur le surplus de fil et bouchez le trou
avec un produit ignifuge (comme de la mousse isolante en
fibre de verre) afin d’empêcher que des courants d’air
n’affectent le fonctionnement du thermostat.
5. Placez le socle sur le mur, devant le trou de passage des
câbles, et reportez sur le mur l’emplacement des trous de
montage.
6. Percez les trous de montage.
7. À l’aide des deux vis de montage, fixez lâchement le socle
du thermostat. Placez un niveau sur le socle et ajustez-le
pour qu’il soit de niveau. Serrez ensuite les vis pour le fixer.
Si les trous de montage sont trop grands et ne vous
permettent pas de fixer solidement le socle, servez-vous
des chevilles de plastique pour l’assujettir.
8. Replacez le couvercle sur le socle et réglez le point de
consigne au niveau désiré.
9. Rétablissez le courant qui alimente le système.
Bornes
à vis
COUVERCLE
CAUTION
RÉGLAGE DE L’ANTICIPATION
DE CHAUFFAGE
L’élément anticipateur réglable SERA GRILLÉ si vous
raccordezlethermostat directement surducourant de
25 V c.a. en court-circuitant la commande principale
lors d’essais. Ceci peut entraîner des blessures et des
dommages matériels.
Le thermostat est doté d’un anticipateur réglable de chauffage.
Il a été réglé à l’usine de façon à commander adéquatement le
système de chauffage utilisé dans des conditions normales. Si
un réglage s'avère nécessaire, procédez de la façon suivante
(figure 4).
1. Détachez le couvercle du thermostat.
2. Siles cyclesdechauffage sonttrop longs, diminuezlégère-
ment le réglage de l'élément anticipateur (1/2 graduation).
3. Si les cycles de chauffage son trop courts, augmentez
légèrement le réglage de l'élément anticipateur (1/2
graduation).
4. Replacez le couvercle du thermostat. Figure 4. Réglage de l'élément anticipateur
.
.
.
..
.
La flèche indique le
courant correspondant de
la commande principale
Déplacez cette manette
pour régler l’anticipation

Clé de 7/32"
pour l’étalonnage
Réglage du
thermomètre
Figure 5. Étalonnage du thermomètre
du thermostat
Arrière du couvercle du thermostat
ÉTALONNAGE DU THERMOMÈTRE
DU COUVERCLE
Si la température indiquée par le thermomètre ne correspond
pas au réglage du thermostat :
1. Détachez le couvercle du thermostat.
2. Placez le couvercle sur une table près d'un thermomètre
juste.
3. Attendez au moins dix minutes pour que les thermomètres
s’ajustent à la température ambiante.
4. Siles deuxthermomètres neconcordent pas, introduisezla
pointe d’un petit tournevis plat dans l’axe du thermomètre,
quiestsituéàl’arrière ducouvercle. Réglezle thermomètre
du couvercle pour le faire concorder avec l’autre (figure 5).
5. Replacez le couvrcle sur le thermostat.
ÉTALONNAGE DU THERMOSTAT
Le thermostat a été réglé avec soin en usine. Il ne devrait pas
être nécessaire de l’étalonner.
En usage normal, les conditions atmosphériques peuvent
entraîner une différence de quelques degrés entre le point de
consigne et la température ambiante de la pièce. Si cette
différence est significative, assurez-vous d’abord que le
thermostat est de niveau et que son emplacement a été bien
choisi. Si l’étalonnage semble encore nécessaire, veuillez
procéder de la façon suivante :
Afindeprévenirleschocsélectriquesetlesdommages
matériels,coupezl’alimentationélectriqueaupanneau
dedistributionélectriqueprincipalpendantl’installation.
1. Lachaleurdel’élémentanticipateurpeutaffecterl’étalonnage
du thermostat. Dans le but d’éviter ce problème, coupez
l’alimentation en provenance de l’appareil de chauffage ou
du panneau de distribution électrique.
2. Placez la manette de réglage du point de consigne environ
à 5°au-dessus de la température ambiante.
3. Détachezlecouvercleduthermostat.Glissezuncléanglaise
de7/32"surl’écrouhexagonal situésous lebilame. Touten
maintenant en place la manette de régalge, tournez l’écrou
à droite jusqu’à ce que le mercure se déplace vers la droite
du tube (figure 6).
4. Placez la manette de réglage du point de consigne à son
niveau le plus bas.
5. Replacez le couvercle du thermostat. Attendez 10 minutes
quelatempératuredubilamesestablise.Nevoustenezpas
à proximité du thermostat durant cette période, car votre
souffle et la chaleur de votre corps pourraient affecter la
température du bilame.
6. Placez la manette de réglage du point de consigne à la
température de la pièce, puis détachez le couvercle du
thermostat.
7. Glissez la clé anglaise de 7/32" sur l’écrou hexagonal situé
sous le bilame. Tout en maintenant en place la manette,
tournez l’écrou à gauche jusqu’à ce que le mercure se
déplace vers la gauche du tube (figure 6).
8. Replacezlecouvercle surlethermostat etréglezle pointde
consigne au niveau souhaité. Rétablissez le courant qui
alimente le système.
Figure 6. Étalonnage du thermostat
Manette de réglage
du point de consigne
Bilame
ATTENTION
