Wilo VeroLine-IP-Z User manual

Wilo-VeroLine-IP-Z
Pioneering for You
2 140 988-Ed.02 / 2017-11-Wilo
de Einbau- und Betriebsanleitung
en Installation and operating instructions
fr Notice de montage et de mise en service
es Instrucciones de instalación y funcionamiento
it Istruzioni di montaggio, uso e manutenzione
ru  Инструкцияпомонтажуиэксплуатации

Fig. 1:

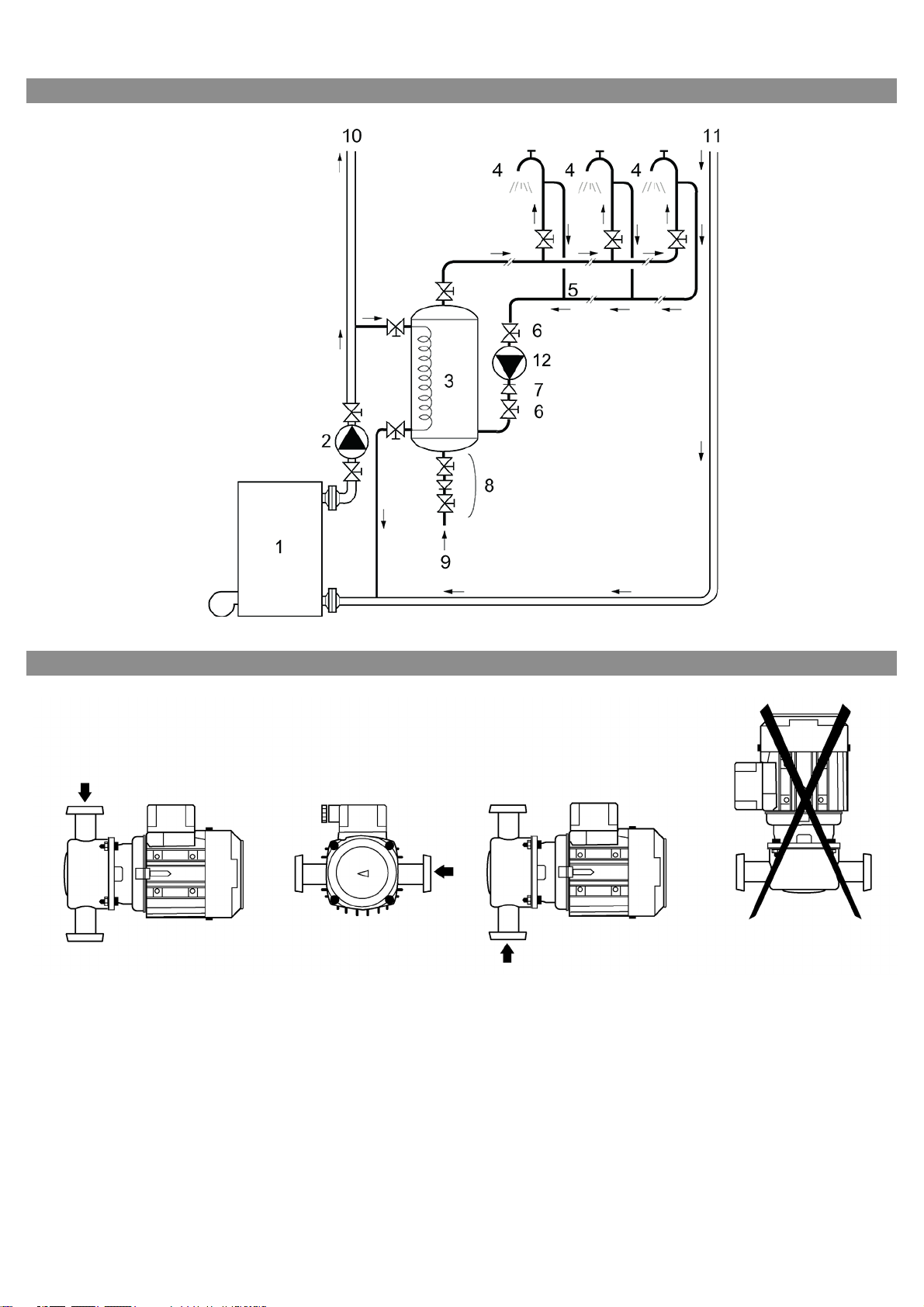

Fig. 2:

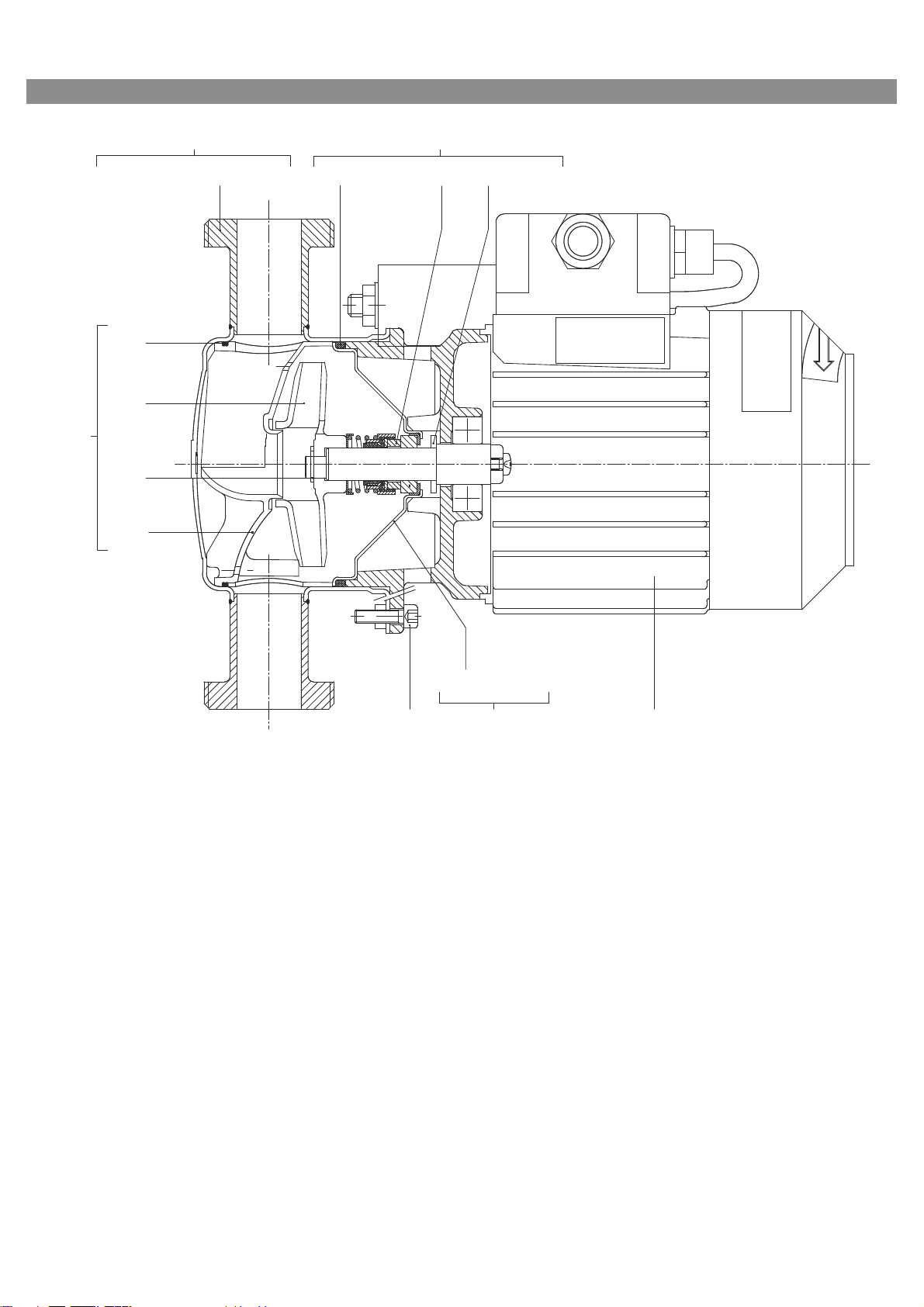

Fig. 3:
3.1 1.13
1.14
1.12
3
1.13
1.11
1.12
1.15
1.14
1.1
1.14 1.21 1.22
1.15 1.13
1.2
1.31 1.14
1.3
52

de Einbau- und Betriebsanleitung 3
en Installation and operating instructions 16
fr Notice de montage et de mise en service 29
es Instrucciones de instalación y funcionamiento 42
it Istruzioni di montaggio, uso e manutenzione 55
ru Инструкция по монтажу иэксплуатации 68

1 Allgemeines.............................................................................................................................................3
2 Sicherheit.................................................................................................................................................3
2.1 Kennzeichnung von Hinweisen in der Betriebsanleitung .................................................................................. 3
2.2 Personalqualifikation ............................................................................................................................................4
2.3 Gefahren bei Nichtbeachtung der Sicherheitshinweise .................................................................................... 4
2.4 Sicherheitsbewusstes Arbeiten ............................................................................................................................ 4
2.5 Sicherheitshinweise für den Betreiber ................................................................................................................4
2.6 Sicherheitshinweise für Inspektions- und Montagearbeiten ...........................................................................5
2.7 Eigenmächtiger Umbau und Ersatzteilherstellung ............................................................................................ 5
2.8 Unzulässige Betriebsweisen .................................................................................................................................5
3 Transport und Zwischenlagerung .........................................................................................................5
3.1 Versand ...................................................................................................................................................................5
4 Bestimmungsgemäße Verwendung......................................................................................................5
5 Angaben über das Erzeugnis .................................................................................................................6
5.1 Typenschlüssel ....................................................................................................................................................... 6
5.2 Technische Daten .................................................................................................................................................. 6
5.3 Lieferumfang .......................................................................................................................................................... 7
5.4 Zubehör ...................................................................................................................................................................7
6 Beschreibung und Funktion...................................................................................................................7
6.1 Beschreibung des Produktes ................................................................................................................................ 7
7 Installation und elektrischer Anschluss ...............................................................................................7
7.1 Installation .............................................................................................................................................................. 7
7.2 Elektrischer Anschluss ..........................................................................................................................................8
8 Inbetriebnahme/Außerbetriebnahme ..................................................................................................9
8.1 Inbetriebnahme ....................................................................................................................................................10
9 Wartung ................................................................................................................................................ 10
9.1 Wechsel des Motors..............................................................................................................................................11
9.2 Wechsel der Gleitringdichtung............................................................................................................................12
10 Störungen, Ursachen und Beseitigung .............................................................................................. 13
11 Ersatzteile............................................................................................................................................. 13
12 Entsorgung ........................................................................................................................................... 14

Deutsch
Einbau- und Betriebsanleitung Wilo-VeroLine-IP-Z 3
Einbau- und Betriebsanleitung
1 Allgemeines
Über dieses Dokument Die Sprache der Originalbetriebsanleitung ist Deutsch. Alle weiteren
Sprachen dieser Anleitung sind eine Übersetzung der Originalbe-
triebsanleitung.
Die Einbau- und Betriebsanleitung ist Bestandteil des Produktes. Sie
ist jederzeit in Produktnähe bereitzustellen. Das genaue Beachten
dieser Anweisung ist Voraussetzung für den bestimmungsgemäßen
Gebrauch und die richtige Bedienung des Produktes.
Die Einbau- und Betriebsanleitung entspricht der Ausführung des
Produktes und dem Stand der zugrunde gelegten sicherheitstechni-
schen Vorschriften und Normen bei Drucklegung.
EG-Konformitätserklärung:
Eine Kopie der EG-Konformitätserklärung ist Bestandteil dieser
Betriebsanleitung.
Bei einer mit uns nicht abgestimmten technischen Änderung der dort
genannten Bauarten oder Missachtung der in der Betriebsanleitung
abgegebenen Erklärungen zur Sicherheit des Produktes/Personals
verliert diese Erklärung ihre Gültigkeit.
2Sicherheit Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Mon-
tage, Betrieb und Wartung zu beachten sind. Daher ist diese Betriebs-
anleitung unbedingt vor Montage und Inbetriebnahme vom Monteur
sowie dem zuständigen Fachpersonal/Betreiber zu lesen.
Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufgeführ-
ten allgemeinen Sicherheitshinweise zu beachten, sondern auch die
unter den folgenden Hauptpunkten mit Gefahrensymbolen einge-
fügten, speziellen Sicherheitshinweise.
2.1 Kennzeichnung von Hinweisen in der
Betriebsanleitung
Symbole Allgemeines Gefahrensymbol
Gefahr durch elektrische Spannung
HINWEIS
Signalwörter GEFAHR!
Akut gefährliche Situation.
Nichtbeachtung führt zu Tod oder schwersten Verletzungen.
WARNUNG!
Der Benutzer kann (schwere) Verletzungen erleiden. 'Warnung'
beinhaltet, dass (schwere) Personenschäden wahrscheinlich sind,
wenn der Hinweis missachtet wird.
VORSICHT!
Es besteht die Gefahr, das Produkt/die Anlage zu beschädigen.
'Vorsicht' bezieht sich auf mögliche Produktschäden durch Miss-
achten des Hinweises.
HINWEIS:
Ein nützlicher Hinweis zur Handhabung des Produktes. Er macht auch
auf mögliche Schwierigkeiten aufmerksam.

Deutsch
4WILO SE 11/2017
Direkt am Produkt angebrachte Hinweise wie z.B.
•Drehrichtungspfeil,
• Anschlussmarkierungen
• Typenschild,
• Warnaufkleber,
müssen unbedingt beachtet und in vollständig lesbarem Zustand
gehalten werden.
2.2 Personalqualifikation Das Personal für die Montage, Bedienung und Wartung muss die ent-
sprechende Qualifikation für diese Arbeiten aufweisen. Verantwor-
tungsbereich, Zuständigkeit und Überwachung des Personals sind
durch den Betreiber sicherzustellen. Liegen dem Personal nicht die
notwendigen Kenntnisse vor, so ist dieses zu schulen und zu unter-
weisen. Falls erforderlich kann dies im Auftrag des Betreibers durch
den Hersteller des Produktes erfolgen.
2.3 Gefahren bei Nichtbeachtung der
Sicherheitshinweise
Die Nichtbeachtung der Sicherheitshinweise kann eine Gefährdung
für Personen, die Umwelt und Produkt/Anlage zur Folge haben. Die
Nichtbeachtung der Sicherheitshinweise führt zum Verlust jeglicher
Schadenersatzansprüche.
Im Einzelnen kann Nichtbeachtung beispielsweise folgende Gefähr-
dungen nach sich ziehen:
• Gefährdungen von Personen durch elektrische, mechanische und
bakteriologische Einwirkungen,
• Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen,
• Sachschäden,
• Versagen wichtiger Funktionen des Produktes/der Anlage,
• Versagen vorgeschriebener Wartungs- und Reparaturverfahren.
2.4 Sicherheitsbewusstes Arbeiten Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die
bestehenden nationalen Vorschriften zur Unfallverhütung sowie
eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften
des Betreibers sind zu beachten.
2.5 Sicherheitshinweise für den
Betreiber
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicher-
heit zuständige Person beaufsichtigt oder erhielten von ihr Anwei-
sungen, wie das Gerät zu benutzen ist.
Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
• Führen heiße oder kalte Komponenten am Produkt/der Anlage zu
Gefahren, müssen diese bauseitig gegen Berührung gesichert sein.
• Berührungsschutz für sich bewegende Komponenten (z.B. Kupplung)
darf bei sich im Betrieb befindlichem Produkt nicht entfernt werden.
• Leckagen (z.B. Wellendichtung) gefährlicher Fördermedien (z.B. ex-
plosiv, giftig, heiß) müssen so abgeführt werden, dass keine Gefähr-
dung für Personen und die Umwelt entsteht. Nationale gesetzliche
Bestimmungen sind einzuhalten.
• Leicht entzündliche Materialien sind grundsätzlich vom Produkt fern-
zuhalten.
• Gefährdungen durch elektrische Energie sind auszuschließen. Wei-
sungen lokaler oder genereller Vorschriften [z.B. IEC, VDE usw.] und
der örtlichen Energieversorgungsunternehmen sind zu beachten.

Deutsch
Einbau- und Betriebsanleitung Wilo-VeroLine-IP-Z 5
2.6 Sicherheitshinweise für Montage-
und Wartungsarbeiten
Der Betreiber hat dafür zu sorgen, dass alle Montage- und Wartungs-
arbeiten von autorisiertem und qualifiziertem Fachpersonal ausge-
führt werden, das sich durch eingehendes Studium der Betriebs-
anleitung ausreichend informiert hat.
Die Arbeiten an dem Produkt/der Anlage dürfen nur im Stillstand
durchgeführt werden. Die in der Einbau- und Betriebsanleitung
beschriebene Vorgehensweise zum Stillsetzen des Produktes/der
Anlage muss unbedingt eingehalten werden.
Unmittelbar nach Abschluss der Arbeiten müssen alle Sicherheits-
und Schutzeinrichtungen wieder angebracht bzw. in Funktion gesetzt
werden.
2.7 Eigenmächtiger Umbau und
Ersatzteilherstellung
Eigenmächtiger Umbau und Ersatzteilherstellung gefährden die
Sicherheit des Produktes/Personals und setzen die vom Hersteller
abgegebenen Erklärungen zur Sicherheit außer Kraft.
Veränderungen des Produktes sind nur nach Absprache mit dem Her-
steller zulässig. Originalersatzteile und vom Hersteller autorisiertes
Zubehör dienen der Sicherheit. Die Verwendung anderer Teile hebt
die Haftung für die daraus entstehenden Folgen auf.
2.8 Unzulässige Betriebsweisen Die Betriebssicherheit des gelieferten Produktes ist nur bei bestim-
mungsgemäßer Verwendung entsprechend Abschnitt 4 der Betriebs-
anleitung gewährleistet. Die im Katalog/Datenblatt angegebenen
Grenzwerte dürfen auf keinen Fall unter- bzw. überschritten werden
3 Transport und Zwischenlagerung
3.1 Versand Die Pumpe wird ab Werk im Karton oder auf einer Palette verzurrt und
gegen Staub und Feuchtigkeit geschützt ausgeliefert.
Transportinspektion Bei Erhalt der Pumpe diese sofort auf Transportschäden überprüfen.
Bei Feststellung von Transportschäden sind die notwendigen Schritte
innerhalb der entsprechenden Fristen beim Spediteur einzuleiten.
Aufbewahrung Bis zum Einbau bzw. bei Zwischenlagerung muss die Pumpe trocken,
frostfrei und vor mechanischen Beschädigungen geschützt aufbe-
wahrt werden.
VORSICHT! Beschädigungsgefahr durch falsche Verpackung!
Wird die Pumpe zu einem späteren Zeitpunkt erneut transportiert,
muss sie transportsicher verpackt werden.
• Dazu die Originalverpackung oder eine äquivalente Verpackung
wählen.
4 Bestimmungsgemäße Verwendung
Bestimmung Die Trockenläuferpumpen der Baureihe IP-Z werden verwendet zur
Förderung von Trinkwasser sowie Kalt- und Heißwasser (nach
VDI 2035) ohne abrasive oder agressive Stoffe.
Einsatzgebiete Sie dürfen eingesetzt werden in:
• Trinkwasser-Verteilungssystemen,
• Niederdruck-Heizungsanlagen,
• Klimaanlagen,
• Kühlwasseranlagen.
Gegenanzeigen Typische Montageorte sind Technikräume innerhalb des Gebäudes
mit weiteren haustechnischen Installationen. Eine unmittelbare Ins-
tallation des Gerätes in anders genutzten Räumen (Wohn- und

Deutsch
6WILO SE 11/2017
Arbeitsräumen) ist nicht vorgesehen.
VORSICHT! Gefahr von Sachschäden!
Unzulässige Stoffe im Medium können die Pumpe zerstören. Abra-
sive Feststoffe (z. B. Sand) erhöhen den Verschleiß der Pumpe.
Pumpen ohne Ex-Zulassung sind nicht geeignet für den Einsatz in
explosionsgefährdeten Bereichen.
• Zur bestimmungsgemäßen Verwendung gehört auch die Einhal-
tung dieser Anleitung.
• Jede darüber hinausgehende Verwendung gilt als nicht bestim-
mungsgemäß.
5 Angaben über das Erzeugnis
5.1 Typenschlüssel Der Typenschlüssel besteht aus den folgenden Elementen:
5.2 Technische Daten
Bei Ersatzteilbestellungen sind sämtliche Daten des Pumpen- und
Motortypenschildes anzugeben.
Beispiel: IP-Z 25/6
IP Verschraubungspumpe als Inline-Pumpe
-Z Zirkulationspumpe
/25 NennweiteR/Rp des Rohranschlusses
6 Leistungsgröße in Annäherung an die max. Förder-
höhe [m]
Eigenschaft Wert Anmerkungen
Nenndrehzahl IP-Z 25/2: 1450 1/min
IP-Z 25/6: 2850 1/min
Zulässige Fördermedien Trinkwasser gemäß TrinkwV 2001
Heizungswasser gem. VDI 2035
Kühl-/Kaltwassser
Wasser-Glykol-Gemische (bei 20 bis 40
Vol.-% Glykol und Medientemperatur
≤40 °C)
Zulässige Medientemperatur min./max. Trinkwasser gemäß TrinkwV 2001:
0°C bis +80 °C
Im Kurzzeitbetrieb (2 h):
bis +110 °C
Heizungswassser gem VDI 2035 bzw.
Kühlwasser: -8 °C bis +110 °C
Wasser-Glykol-Gemische (bei 20 bis 40
Vol.-% Glykol): ≤40 °C
Umgebungstemperatur max. +40 °C
Max. zulässiger Betriebsdruck 10 bar
Isolationsklasse F
Schutzart IP 44 (Motor)
IP 54 (Klemmenkasten)
Rohranschlüsse Verschraubungsanschluss Rp1
Gewinde G1½
Geräuscherwartungswert max. 50 dB (A)1)
Elektrischer Anschluss 1~230 V, 50 Hz
3~230 V, 50 Hz
3~400 V, 50 Hz
1) Räumlicher Mittelwert von Schalldruckpegeln auf einer quaderförmigen Messfläche in 1 m Abstand von der Motoroberfläche.

Deutsch
Einbau- und Betriebsanleitung Wilo-VeroLine-IP-Z 7
Fördermedien Werden Wasser/Glykol-Gemische im Mischungsverhältnis bis 40 %
Glykolanteil (oder Fördermedien mit anderer Viskosität als reines
Wasser) eingesetzt, so sind die Förderdaten der Pumpe entsprechend
der höheren Viskosität, abhängig vom prozentualen Mischungsver-
hältnis und von der Mediumstemperatur, zu korrigieren. Zusätzlich ist
die Motorleistung bei Bedarf anzupassen.
• Nur Gemische mit Korrosionsschutz-Inhibitoren verwenden. Die
zugehörigen Herstellerangaben sind zu beachten!
• Das Fördermedium muss sedimentfrei sein.
• Bei Verwendung anderer Medien ist die Freigabe durch Wilo erforder-
lich.
HINWEIS
Das Sicherheitsdatenblatt des zu fördernden Mediums ist in jedem
Fall zu beachten!
5.3 Lieferumfang • Pumpe IP-Z
•Einbau-undBetriebsanleitung
5.4 Zubehör Zubehör muss gesondert bestellt werden:
• Übergangsstücke G11/2x G2
Detaillierte Auflistung siehe Katalog bzw. Preisliste.
6 Beschreibung und Funktion
6.1 Beschreibung des Produktes Einstufige Trockenläufer-Zirkulationspumpe in Inline-Bauart mit
Verschraubungsanschluss. Geeignet für Rohreinbau(direkte Montage
ins Rohrsystem). Mit Pumpengehäuse aus Edelstahl und Noryl-Lauf-
rad. Der Motor ist am freien Wellenende belüftet. Abdichtung der
Wellendurchführung durch wartungsfreie, zwangsumflutete Gleit-
ringdichtung.
7 Installation und elektrischer Anschluss
Sicherheit GEFAHR! Lebensgefahr!
Unsachgemäße Installation und unsachgemäßer elektrischer
Anschluss können lebensgefährlich sein.
• Elektrischen Anschluss nur durch zugelassene Elektrofachkräfte
und gemäß geltenden Vorschriften durchführen lassen!
• Vorschriften zur Unfallverhütung beachten!
VORSICHT! Gefahr von Sachschäden!
Gefahr der Beschädigung durch unsachgemäße Handhabung.
• Pumpe ausschließlich von Fachpersonal installieren lassen.
7.1 Installation Siehe Fig. 1:
1Heizkessel
2 Pumpe Heizkreis-Vorlauf
3 Trinkwasserspeicher
4 Warmwasserzapfstellen
5 Trinkwasser-Zirkulationssystem
6 Absperrventil
7Rückschlagventil
8 Sicherheitsgruppe (Druckausgleichsventil + Absperrschieber)
9 Kaltwasserzulauf
10 Heizkreisvorlauf
11 Heizkreisrücklauf
12 Pumpe IP-Z

Deutsch
8WILO SE 11/2017
Vorbereitung • Einbau erst nach Abschluss aller Schweiß- und Lötarbeiten und der
ggf. erforderlichen Spülung des Rohrsystems vornehmen. Schmutz
kann die Pumpe funktionsunfähig machen.
• Die Pumpe muss witterungsgeschützt in einer frost-/staubfreien, gut
belüfteten und nicht explosionsgefährdeten Umgebung installiert
werden.
• Die Pumpe an gut zugänglicher Stelle montieren, so dass eine spätere
Überprüfung, eine Wartung (z. B. Gleitringdichtung) oder ein Aus-
tausch leicht möglich ist.
Montage Die Standard IP-Z Pumpe wurde für den Gebrauch in Rücklaufsyste-
men konzipiert. Sie ist mit einem oben liegenden Saugstutzen ausge-
rüstet (gekennzeichnet durch einen Pfeil auf dem Pumpengehäuse,
siehe Fig. 2).
Im Falle einer Montage in ein Heizungssystem oder eine Klimaanlage
(Saugstutzen zeigt nach unten), ist das Pumpengehäuse auf der
Laterne um 180° (oder 90°) zu drehen (siehe Fig. 2).
VORSICHT! Gefahr von Sachschäden!
Gefahr der Beschädigung durch unsachgemäßen Montage.
• Die Montage ist immer mit waagerecht liegendem Pumpenmotor
durchzuführen.
Hydraulische Anschlüsse • Die Pumpe mit Hilfe von Gewindeverschraubungen (als Zubehör
erhältlich, siehe Kapitel 5.4 „Zubehör” auf Seite 7) direkt mit den
Rohrleitungen verbinden.
• Absperreinrichtungen sind grundsätzlich vor und hinter der Pumpe
einzubauen, um bei Überprüfung oder Austausch der Pumpe ein Ent-
leeren der gesamten Anlage zu vermeiden.
• In Brauchwassersystemen ist auf der Druckstutzenseite ein Rück-
schlagventil einzubauen.
• Rohrleitungen und Pumpe frei von mechanischen Spannungen mon-
tieren.
7.2 Elektrischer Anschluss
Sicherheit GEFAHR! Lebensgefahr!
Bei unsachgemäßem elektrischem Anschluss besteht Lebensge-
fahr durch Stromschlag.
• Elektrischen Anschluss nur durch vom örtlichen Energieversorger
zugelassenen Elektroinstallateur und entsprechend den örtlich
geltenden Vorschriften ausführen lassen.
• Einbau- und Betriebsanleitungen von Zubehör beachten!
Vorbereitung/Hinweise VORSICHT! Gefahr von Sachschäden!
Gefahr der Beschädigung durch unsachgemäßen elektrischen
Anschluss.
• Das Netzanschlusskabel muss gegen Feuchtigkeit geschützt wer-
den.
• Das Netzanschlusskabel ist so zu verlegen, dass in keinem Fall die
Rohrleitung und/oder das Pumpen- und Motorgehäuse berührt
werden.
• Prüfen, ob der Klemmenkasten zugänglich und wassergeschützt ist
(vor Leckagen, Spritzwasser oder Kondensat, usw.).
• Stromart und Spannung des Netzanschlusses überprüfen.
• Typenschilddaten der Pumpe beachten. Stromart und Spannung des
Netzanschlusses müssen den Angaben auf dem Typenschild entspre-
chen.
• Es sind nur Anschlusskabel zu verwenden, die den VDE oder regiona-
len Vorschriften entsprechen.

Deutsch
Einbau- und Betriebsanleitung Wilo-VeroLine-IP-Z 9
• Der elektrische Anschluss muss über eine fest verlegte Netzan-
schlussleitung erfolgen, die mit einer Steckvorrichtung oder einem
allpoligen Schalter mit mindestens 3 mm Kontaktöffnungsweite ver-
sehen ist (in Deutschland nach VDE 0730 Teil 1).
• Um den Tropfwasserschutz und die Zugentlastung der Kabelver-
schraubung sicherzustellen, sind Kabel mit einem ausreichenden
Außendurchmesser zu verwenden und ausreichend fest zu ver-
schrauben. Zur Ableitung von anfallendem Tropfwasser sind die Kabel
in der Nähe der Kabelverschraubung zu einer Ablaufschleife zu bie-
gen.
• Es ist durch entsprechende Positionierung der Kabelverschraubung
oder durch entsprechende Kabelverlegung sicherzustellen, dass kein
Tropfwasser in den Klemmenkasten laufen kann.
• Nicht belegte Kabelverschraubungen müssen mit den vom Hersteller
vorgesehenen Stopfen verschlossen bleiben.
• Bei Einsatz der Pumpen in Anlagen mit Wassertemperaturen über
90 °C muss eine entsprechend wärmebeständige Netzanschlusslei-
tung verwendet werden.
• Netzseitige Absicherung: abhängig vom Motornennstrom.
Netzanschluss HINWEIS
Das Anschlussschema für den Elektroanschluss befindet sich im
Klemmenkastendeckel.
• Netzanschluss siehe auch Fig. 3.
• Der Motor muss gegen Überlast durch einen Motorschutzschalter
abgesichert werden.
• Pumpe vorschriftsmäßig erden.
Wechselstrom 1~230 V AC:
Anschlusskabel 3 x 0,75mm2(max. 3 x 2,5mm2) (2 Phasen + Erde)
Wechselstrom 3~230/400 V AC:
Anschlusskabel 4 x 0,75mm2 (max. 4 x 2,5mm2) (3 Phasen + Erde)
8 Inbetriebnahme
Sicherheit GEFAHR! Lebensgefahr!
Aufgrund nicht montierter Schutzvorrichtungen des Klemmenkas-
tens bzw. im Bereich der Kupplung können Stromschlag oder die
Berührung von rotierenden Teilen zu lebensgefährlichen Verlet-
zungen führen.
• Vor der Inbetriebnahme bzw. nach Wartungsarbeiten müssen
zuvor demontierte Schutzvorrichtungen wie z.B. Klemmenkasten-
deckel oder Kupplungsabdeckungen wieder montiert werden.
• Die bei Wartungsarbeiten verwendeten Werkzeuge müssen vor der
Inbetriebnahme der Pumpe vollständig entfernt werden.
• Während der Inbetriebnahme Abstand halten!
WARNUNG! Gefahr von Verbrennungen oder des Festfrierens bei
Berühren der Pumpe!
Je nach Betriebszustand der Pumpe bzw. der Anlage (Medientem-
peratur) kann die gesamte Pumpe sehr heiß oder sehr kalt werden.
• Während des Betriebes Abstand halten!
• BeihohenWassertemperaturenund Systemdrücke Pumpe vorallen
Arbeiten abkühlen lassen.
Fig. 3: Netzanschluss

Deutsch
10 WILO SE 11/2017
• Bei allen Arbeiten Schutzkleidung, Schutzhandschuhe und Schutz-
brille tragen.
8.1 Inbetriebnahme WARNUNG! Verletzungsgefahr!
Bei nicht korrekter Installation der Pumpe/Anlage kann bei der
Inbetriebnahme Fördermedium herausschießen. Es können sich
aber auch einzelne Bauteile lösen.
• Bei der Inbetriebnahme Abstand halten von der Pumpe.
• Schutzkleidung und Schutzhandschuhe tragen.
WARNUNG! Verletzungsgefahr!
Kontakt von Verunreinigungen mit heißen Oberflächen des Aggre-
gats kann zu einem Brand oder zu einer Explosion führen.
• Den Bereich in der Umgebung des Pumpenaggregats von Verunrei-
nigungen freihalten.
VORSICHT! Gefahr der Beschädigung der Pumpe!
Trockenlauf zerstört die Gleitringdichtung.
• Sicherstellen, dass die Pumpe nicht trocken läuft.
• Absperrventile auf der Saug- und Druckseite der Pumpe öffnen.
• Anlage mit Wasser füllen.
Drehrichtungskontrolle • Bei Netzanschluss 3~230/400 V AC durch kurzzeitiges Einschalten
überprüfen, ob die Drehrichtung mit der Pfeilrichtung auf der Lüfter-
abdeckung übereinstimmt. Bei falscher Drehrichtung ist wie folgt zu
verfahren:
• 2 Phasen am Klemmenbrett des Motors vertauschen (z.B. L1 gegen
L2).
• Stromaufnahme prüfen.
• Den Motorschutzschalter entsprechend den Angaben auf dem
Typenschild einstellen.
9Wartung
Sicherheit Wartungs- und Reparaturarbeiten nur durch qualifiziertes Fach-
personal!
Es wird empfohlen, die Pumpe durch den Wilo-Kundendienst warten
und überprüfen zu lassen.
GEFAHR! Lebensgefahr!
Bei Arbeiten an elektrischen Geräten besteht Lebensgefahr durch
Stromschlag.
• Arbeiten an elektrischen Geräten nur durch vom örtlichen Energie-
versorger zugelassenen Elektroinstallateur ausführen lassen.
• Vor allen Arbeiten an elektrischen Geräten diese spannungsfrei
schalten und gegen Wiedereinschalten sichern.
• Schäden am Anschlusskabel der Pumpe nur durch einen zugelasse-
nen, qualifizierten Elektroinstallateur beheben lassen.
• Niemals mit Gegenständen im Motor im Klemmenkasten herum-
stochern oder etwas hineinstecken!
• Einbau- und Betriebsanleitungen von Pumpe, Niveauregelung und
sonstigem Zubehör beachten!
GEFAHR! Lebensgefahr!
Personengefährdende Berührspannung!
Arbeiten am Klemmenkasten dürfen erst nach Ablauf von 5 min
wegen noch vorhandener personengefährdender Berührspannung
(Kondensatoren) begonnen werden.
• Vor dem Arbeiten an der Pumpe Versorgungsspannung unterbre-
chen und 5 min warten.

Deutsch
Einbau- und Betriebsanleitung Wilo-VeroLine-IP-Z 11
• Prüfen, ob alle Anschlüsse (auch potentialfreie Kontakte) span-
nungsfrei sind.
• Niemals mit Gegenständen in den Öffnungen im Klemmenkasten
herumstochern oder etwas hineinstecken!
GEFAHR! Lebensgefahr!
Aufgrund nicht montierter Schutzvorrichtungen an Motor oder
Klemmenkasten können Stromschlag oder die Berührung von
rotierenden Teilen zu lebensgefährlichen Verletzungen führen.
• Vor der Inbetriebnahme bzw. nach Wartungsarbeiten müssen
zuvor demontierte Schutzvorrichtungen wie z. B. Klemmenkasten-
deckel wieder montiert werden.
• Die bei Wartungsarbeiten verwendeten Werkzeuge müssen vor der
Inbetriebnahme der Pumpe vollständig entfernt werden.
• Während der Inbetriebnahme Abstand halten.
• Bei allen Arbeiten Schutzkleidung, Schutzhandschuhe und Schutz-
brille tragen.
Wartungsarbeiten • Die Pumpe ist absolut sauber zu halten.
Während des Betriebes ist keine besondere Wartung notwendig.
• Nach längerem Stillstand ist zu prüfen, ob
• der Wasserkreislauf und die Pumpe gefüllt sind
• sich keine Luft angesammelt haben
• die Pumpenwelle sich reibungsfrei dreht.
Die Lager sind im Hinblick auf die Motorlebensdauer wartungsfrei.
Die Gleitringdichtung ist wartungsfrei. Während der Einlaufzeit ist mit
geringfügigem Tropfen zu rechnen. Es ist jedoch von Zeit zu Zeit eine
Sichtkontrolle erforderlich. Bei deutlich erkennbarer Leckage ist ein
Dichtungswechsel vorzunehmen.
VORSICHT! Gefahr von Sachschäden!
Gefahr der Beschädigung durch unsachgemäßen Handhabung.
• Bei einem Wechsel der Gleitringdichtung ist es erforderlich, die
komplette Pume aus dem System auszubauen, BEVOR der Motor
vom Pumpengehäuse gelöst wird.
9.1 Wechsel des Motors
Demontage Wechsel/Demontage des Motors:
• Anlage spannungsfrei schalten und gegen unbefugtes Wiederein-
schalten sichern.
• Absperrarmaturen vor und hinter der Pumpe schließen.
WARNUNG! Gefahr durch extrem heiße oder extrem kalte Flüssig-
keit unter Druck!
Je nach Temperatur des Fördermediums und Systemdruck kann
beim vollständigen Öffnen der Entlüftungsschraube extrem heißes
oder extrem kaltes Fördermedium in flüssigem oder dampfförmi-
gem Zustand austreten bzw. unter hohem Druck herausschießen.
• Motor abklemmen, falls Kabel zu kurz.
• Motor mit Laufrad und Wellendichtung durch Lösen der Flansch-
schrauben (Pos. 5) vom Pumpengehäuse abnehmen.
Montage Montage des Motors:
• (Neuen) Motor mit Laufrad und Wellendichtung in das Pumpenge-
häuse einsetzen und mit den Flanschschrauben (Pos. 5) befestigen.
• Falls vorhanden (bei Pumpenausführungen 1~230 V): Kondensator
mit Halterung mittels Flanschschraube befestigen. Achtung: Fliess-
richtung beachten (Pfeil auf dem Pumpengehäuse).

Deutsch
12 WILO SE 11/2017
• Dabei die in nachfolgender Tabelle aufgeführten Anzugsmomente
beachten:
• Motor anklemmen.
• Armaturen vor und hinter der Pumpe öffnen.
• Sicherung wieder einschalten.
• Maßnahmen der Inbetriebnahme beachten, siehe Kapitel 8 „Inbe-
triebnahme” auf Seite 9.
9.2 Wechsel der Gleitringdichtung Während der Einlaufzeit können geringfügige Tropfleckagen auftre-
ten. Es ist jedoch wöchentlich eine Sichtkontrolle erforderlich. Bei
deutlich erkennbarer Leckage ist ein Dichtungswechsel vorzuneh-
men. Wilo bietet ein Reparatur-Set an, das die für einen Wechsel not-
wendigen Teile enthält.
Demontage Wechsel/Demontage der Gleitringdichtung:
• Anlage spannungsfrei schalten und gegen unbefugtes Wiederein-
schalten sichern.
• Absperrarmaturen vor und hinter der Pumpe schließen.
• Motor demontieren, wie in Kapitel 9.1 „Wechsel des Motors” auf
Seite 11 beschrieben.
• Sicherungsring (Pos. 1.15) von der Welle abnehmen.
• Laufrad (Pos. 1.11) von der Welle abziehen.
• Gleitringdichtung (Pos. 1.21) von der Welle abziehen.
• Druckdeckel 1.31 abnehmen
• Gegenring der Gleitringdichtung aus dem Sitz im Druckdeckel heraus-
drücken und die Sitzflächen reinigen.
• Sitzfläche der Welle sorgfältig säubern.
Montage Montage der Gleitringdichtung:
• Neuen Gegenring einsetzen.
• Neue Gleitringdichtung (Pos. 1.21) auf die Welle schieben.
• Laufrad (Pos. 1.11) auf die Welle montieren.
• Neuen Sicherungsring (Pos. 1.15) auf die Pumpenwelle aufstecken
(Öffnung darf nicht auf der abgeflachten Seite der Welle sitzen).
• Neuen O-Ring (Pos. 1.14) einlegen.
• Motor montieren, wie in Kapitel 9.1 „Wechsel des Motors” auf
Seite 11 beschrieben.
• Maßnahmen der Inbetriebnahme beachten, siehe Kapitel 8 „Inbe-
triebnahme” auf Seite 9.
Schraubenverbindung Anzugs-
drehmoment
Nm ± 10 %
Montage-
anweisung
Pumpenge-
häuse
—
Motor-
flansch
M5 5• Gleichmäßig über
Kreuz anziehen

Deutsch
Einbau- und Betriebsanleitung Wilo-VeroLine-IP-Z 13
10 Störungen, Ursachen und
Beseitigung Störungsbeseitigung nur durch qualifiziertes Fachpersonal durch-
führen lassen! Sicherheitshinweise im Kapitel 9 „Wartung” auf
Seite 10 beachten.
• Lässt sich die Betriebsstörung nicht beheben, wenden Sie sich an
das Fachhandwerk oder an die nächstgelegene Wilo-Kunden-
dienststelle oder Vertretung.
11 Ersatzteile
Die Ersatzteilbestellung erfolgt über örtliche Fachhandwerker und/
oder den Wilo-Kundendienst.
Um Rückfragen und Fehlbestellungen zu vermeiden, sind bei jeder
Bestellung sämtliche Daten des Typenschildes anzugeben.
VORSICHT! Gefahr von Sachschäden!
Eine einwandfreie Funktion der Pumpe kann nur gewährleistet
werden, wenn Originalersatzteile verwendet werden.
• Ausschließlich Wilo-Originalersatzteile verwenden.
• Notwendige Angaben bei Ersatzteilbestellungen:
• Ersatzteilnummern
• Ersatzteilbezeichnungen
• Sämtliche Daten des Pumpen- und Motortypenschildes
HINWEIS:
Liste der Originalersatzteile: siehe Wilo-Ersatzteildokumentation
(www.wilo.com).
Störung Ursache Abhilfe
Pumpe läuft nicht an der Motor läuft nicht an Prüfen, ob Betriebsspannung am Motor anliegt
der Motor ist schadhaft Motor ersetzen
Pumpe fördert nicht Interne Komponenten durch
Fremdkörper blockiert
Pumpe zerlegen und reinigen
Falsche Drehrichtung der
Pumpe
Bei 3-Phasen-Anschluss zwei der drei Phasen, z.B. L1 und L2,
im Klemmenkasten vertauschen
Druckseitiges Absperrventil
geschlossen
Absperrventil öffnen und überprüfen
Pumpe läuft mit ver-
minderter Leistung
Druckseitiges Absperrventil
teilweise geöffnet
Absperrventil erst allmählich und dann vollständig öffnen, bis
der Druck sich stabilisiert hat
Mögliche Förderhöhenverluste Förderhöhenverluste erneut prüfen (ggf. Rohrleitungen
gegen solche mit größerem Durchmesser ersetzen)
Saugleitung teilweise blockiert
oder verstopft
Rohrleitung überprüfen und reinigen
Pumpe macht Geräu-
sche
Unzureichender Vordruck Vordruck erhöhen, Mindestdruck am Saugstutzen beachten,
saugseitigen Schieber und Filter überprüfen und ggf. reinigen
Motor hat Lagerschaden Pumpe durch Wilo-Kundendienst oder Fachbetrieb überprü-
fen und ggf. instandsetzen lassen
Laufrad schleift Planflächen und Zentrierungenzwischen Laterne und Motor
sowie zwischen Laterne und Pumpengehäuse überprüfen
lassen
Motor überhitzt Schwergängiger Motorlauf Prüfen, ob sich der Motor von Hand drehen lässt (Schraube
oder Anwurfschlitz auf der Rückseite des Motors)
Falsche Betriebsspannung Prüfen, ob die Betriebsspannung an den Anschlussklemmen
innerhalb der angegebenen Toleranzgrenzen liegt

Deutsch
14 WILO SE 11/2017
12 Entsorgung Mit der ordnungsgemäßen Entsorgung und durch sachgerechtes
Recycling dieses Produktes werden Umweltschäden und eine Gefähr-
dung der persönlichen Gesundheit vermieden.
Die vorschriftsmässige Entsorgung erfordert die Entleerung und Rei-
nigung.
Schmiermittel sind zu sammeln. Die Pumpenbauteile sind nach Werk-
stoffen (Metall, Kunststoff, Elektronik) zu trennen.
1. Zur Entsorgung des Produktes, sowie Teilen davon, die öffentli-
chen oder privaten Entsorgungsgesellschaften in Anspruch nehmen.
2. Weitere Informationen zur sachgerechten Entsorgung werden bei
der Stadtverwaltung, dem Entsorgungsamt oder dort, wo das Produkt
erworben wurde, erteilt.
HINWEIS:
Das Produkt oder Teile davon gehören nicht in den Hausmüll!
Weitere Informationen zum Thema Recycling siehe unter
www.wilo-recycling.com
Technische Änderungen vorbehalten!

English
Installation and operating instructions Wilo-IPL/DPL (1,1-7,5 kW) 15
1 General information ............................................................................................................................ 16
2 Safety .................................................................................................................................................... 16
2.1 Symbols and signal words in the operating instructions ................................................................................ 16
2.2 Personnel qualifications ..................................................................................................................................... 17
2.3 Danger in the event of non-observance of the safety instructions .............................................................. 17
2.4 Safety consciousness on the job ....................................................................................................................... 17
2.5 Safety instructions for the operator ................................................................................................................. 17
2.6 Safety instructions for installation and maintenance work ........................................................................... 18
2.7 Unauthorised modification and manufacture of spare parts ......................................................................... 18
2.8 Improper use ........................................................................................................................................................ 18
3 Transport and interim storage ........................................................................................................... 18
3.1 Shipping ................................................................................................................................................................ 18
4 Intended use......................................................................................................................................... 18
5 Product information ............................................................................................................................ 19
5.1 Type key ............................................................................................................................................................... 19
5.2 Technical data ...................................................................................................................................................... 19
5.3 Scope of delivery ................................................................................................................................................. 20
5.4 Accessories .......................................................................................................................................................... 20
6 Description and function .................................................................................................................... 20
6.1 Description of the product ................................................................................................................................. 20
7 Installation and electrical connection ............................................................................................... 20
7.1 Installation ........................................................................................................................................................... 20
7.2 Electrical connection .......................................................................................................................................... 21
8 Commissioning..................................................................................................................................... 22
8.1 Commissioning .................................................................................................................................................... 22
9 Maintenance ......................................................................................................................................... 23
9.1 Changing the motor ............................................................................................................................................ 24
9.2 Replacing the mechanical seal ........................................................................................................................... 25
10 Faults, causes and remedies ............................................................................................................... 26
11 Spare parts............................................................................................................................................ 26
12 Disposal................................................................................................................................................. 27

English
16 WILO SE 11/2017
Installation and operating instructions
1 General information
About this document The language of the original operating instructions is German. All
other languages of these instructions are translations of the original
operating instructions.
These installation and operating instructions are an integral part of
the product. They must be kept readily available at the place where
the product is installed. Strict adherence to these instructions is a
precondition for the proper use and correct operation of the product.
These installation and operating instructions correspond to the rele-
vant version of the product and the underlying safety regulations and
standards valid at the time of going to print.
EC declaration of conformity:
A copy of the EC declaration of conformity is a component of these
operating instructions.
If a technical modification is made on the designs named there with-
out our agreement or the declarations made in the installation and
operating instructions on product/personnel safety are not observed,
this declaration loses its validity.
2Safety These operating instructions contain basic information which must
be adhered to during installation, operation and maintenance. For this
reason, these operating instructions must, without fail, be read by the
service technician and the responsible specialist/operator before
installation and commissioning.
It is not only the general safety instructions listed under the main
point "safety" that must be adhered to but also the special safety
instructions with danger symbols included under the following main
points.
2.1 Symbols and signal words in
the operating instructions
Symbols General danger symbol
Danger due to electrical voltage
NOTE
Signal words DANGER!
Acutely dangerous situation.
Non-observance results in death or the most serious of injuries.
WARNING!
The user can suffer (serious) injuries. 'Warning' implies that (seri-
ous) injury to persons is probable if this information is disregarded.
CAUTION!
There is a risk of damaging the product/unit. 'Caution' implies that
damage to the product is likely if this information is disregarded.
NOTE:
Useful information on handling the product. It draws attention to
possible problems.
