Winner WT-2500-4000 User manual

분리형 소각 스팀 보일러 사용자 매뉴얼
HEAD OFFICE/FACTORY : 22, NOKSANSANDAN 361-RO (SONGJUNG DONG)
GANGSEO-GU, BUSAN, KOREA
TEL : +82 - 51 - 831 - 0962 / 3
HOMEPAGE : www.perfectboiler.co.kr
Separable Incineration Steam Boiler User's Manual

2. 기계는 별도의 분리된 공간의 평평한 바닥에 설치 하여야 합니다.
3. 지정된 폐기물외 사용을 금합니다.
4. 무단 개조 및 임의 조작 금지
배관 및 전기장치등의 무단 개조등으로 발생하는 문제는 당사에서 책임 지지 않습니다.
5. 안전관리 사항
6. 수질 관리
7. 1차 전기 및 급수
8. 고장 및 문제점 발생시 본사 A/S팀 또는 에이전트와 상담하여 주십시오.
9. 본제품의 무상 보증기간은 설치후 부터 1년 이내입니다. 단, 보증기간 안에 사용자의 과실, 부주의에
의한 하자 발생시에는 사용자에게 책임이 있습니다.
1. 보일러를 사용하기전에 반드시 관리 책임자를 선임하여 본 매뉴얼을 숙지 시키고 가동 및 관리를 할 수
있도록 해주십시오.
소각보일러의 연료는 가연성 폐기물로써 금속, 난연성 폐기물(PVC등), 방염 처리된 원단등의 연소
가 어려운 폐기물을 소각할 경우 연소 노즐의 막힘 및 매연발생의 원인이 되며, 폭발성 물질(부탄가
스통,기름,라이터)은 폭발의 위험성이 있으므로 절대 투입하지 마십시오. 또한 젖은 폐기물은 건조
를 시킨후 투입 하십시오.
가동중의 보일러 본체 및 배관은 고온이므로 화상에 주의 하도록 하고 작업자는
마스크, 장갑등의 보호구를 착용 하며, 보일러실에는 소화기를 설치하여 주십시오.
주의사항
보일러에 사용하는 수도수 또는 지하수에는 각종의 불순물을 함유하고 있고, 스팀 보일러의 경우
이 불순물들이 계속 축적되어 스케일 부착, 부식등을 초래하여 효율 저하, 수명 단축, 심지어는 가
동을 중단하는 경우까지 발생 됩니다. 그렇기 때문에 본 매뉴얼의 점검 및 청소법을 반드시 지켜주
시고 전문 수처리/보일러 청소 업체를 통한 정기적인 관리를 받아야 합니다.
보일러로 공급되는 메인 전기의 전압은 허용오차 ±10% 이내이며, 이보다 초과 되거나 불안정 할
경우 모터류 및 전기부품에 손상이 발생 할 수 있으며 자동전압 조절 장치를 설치 하여야 합니다.
또한 보일러로 공급되는 급수는 스팀 사용량 만큼의 물이 공급되어야 하며 이보다 부족할 경우 급
수 모터등을 설치하여 주십시오.
경고

2. The boiler should be installed on the flat ground and separated space.
3. Use the designated waste only
4.The prohibition of renovation and arbitrary operation
5. Safety management
6. Water quality management
7. 1st electricity and water supply
Caution
1. Please appoint someone in charge of management before using the boiler. Make them
acquaint with this manual and start operating and managing the boiler.
9. We guarantee 1 year of quality free of charge after installation. However, the user takes
responsibilities itself caused by its mistake and carelessness within the term of guarantee.
The fuel of incineration boiler is flammable waste. It is the cause of generating
smoke and clogging combustion nozzle in case of incinerating the metal, flame
retarding waste(PVC, etc), flam proof fabric and non-flammable waste. Don’t put
explosive materials(Butane gas can, oil, lighter) into the boiler since it could
explode. Also the wet waste should be put after drying.
The manufacturer doesn’t have responsibility of the problem caused by renovation
of pipe and electronic devices without notice.
Be careful of burning body since the main body and pipes are running on a high
temperature. The operator should wear the protective mask and gloves, install a fire
extinguisher in boiler room.
Tap water or ground water which is used for the boiler is including all sorts of
impurities. In case of a steam boiler, these impurities will be piled up. It causes
scale and corrosion of boiler, making the boiler stop, shorten the lifetime and
decline the efficiency. Therefore, please make sure how to clean and inspect the
boiler, and receive routine maintenance from cleaning company of boiler water
treatment.
The allowable error is within ±10% about main electronic voltage which is supplied
into the boiler.
If it exceeds this figure or it is unstable, the motor and electronic component can be
damaged so that you should install the automatic voltage control device.
Also, the water should be supplied as much as the amount of steam used. If the
water is less than used steam, please install water supply motor.
8. Please consult with the agent or A/S team of head office in case of occurring the
problem and breakdown.
Warning

1. 각부의 명칭(The name of each part) ……………………………………………
2. 가동전 점검 사항(Check point before operation) …………………………
3. 컨트롤 판넬 사용 방법(How to use Control Panel)…………………
4. 보일러 운전 방법(How to operate Boiler)………………………………………………
5. 점검 및 청소 방법(How to inspect and clean)………………………………………
5,6,7
8,9,10
11~15
목차 CONTENTS
1,2
3,4

1

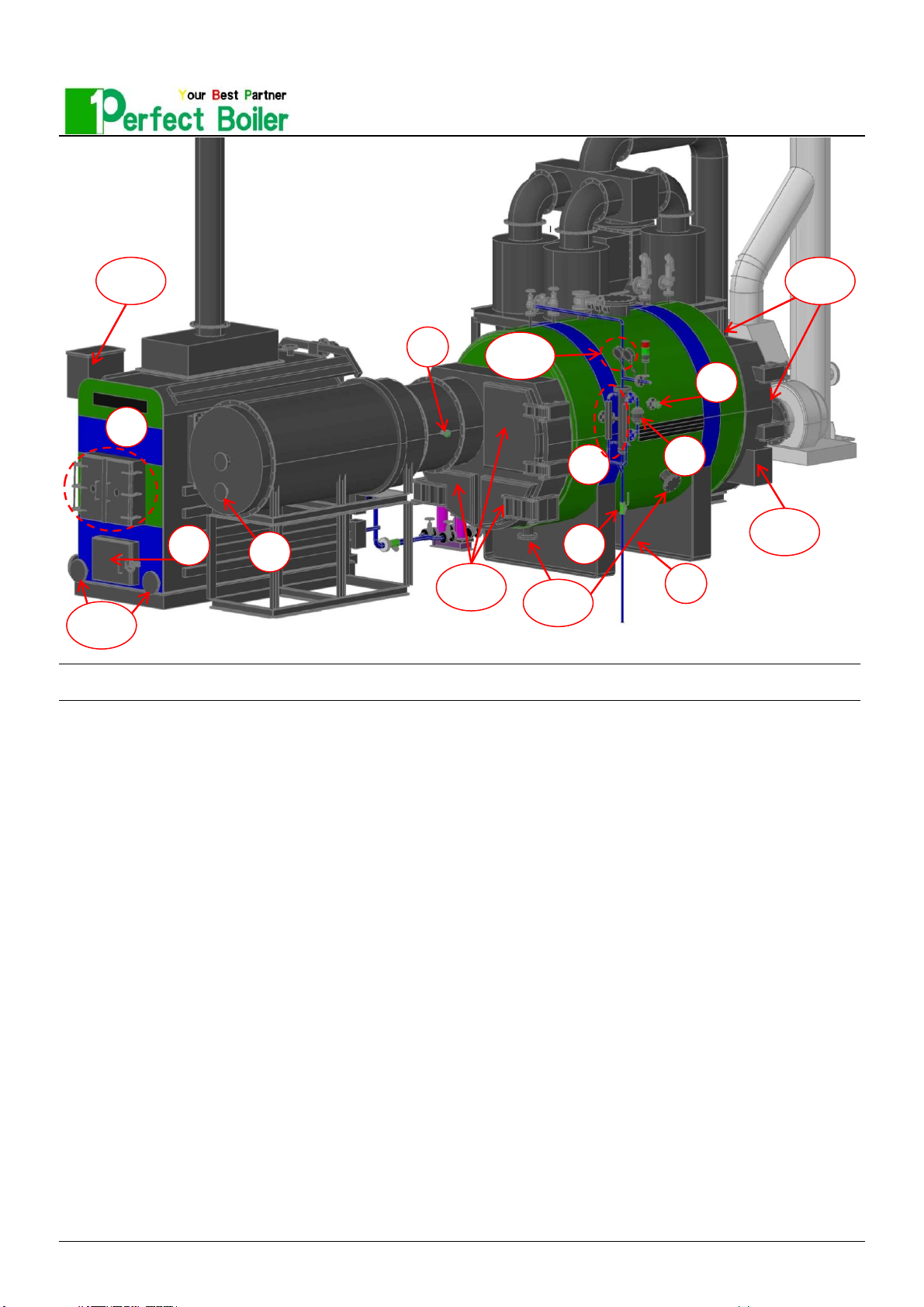

1. 각부의 명칭(The name of each part)
1
6
3
2
7
8
9
10
11
12
4
14
13
5
15
10
ITEM NO. DESCRIPTION REMARK
1레벨게이지 수면계 (Level Guage; Water Gauge)
2소각로 퇴출구 (Incinerator Ash Outlet Door)
3레벨게이지 드레인 밸브 (Level Guage Drain Valve)
4보일러 드레인 밸브 (Boiler Drain Valve)
5맥도널 수위 센서 (Level Gauge Mcdonnell)
6보일러 과열방지 센서 (Boiler Overheat Prevention Sensor)
7소각로 투입구 (Waste Inlet Door)
82차연소기 청소구 (2nd Chamber Clean Door)
92차연소기 열전대 (2nd Combustion Chamber Thermo-Couple)
10 보일러 도어 (Boiler door)
11 보일러 재청소구 (Boiler Ash Clean Door)
12 압력게이지 (Pressure gauge)
13 소각로 스케일 청소구 (Incinerator Scale Clean Door)
14 보일러 스케일 청소구 (Incinerator Scale clean Door)

2

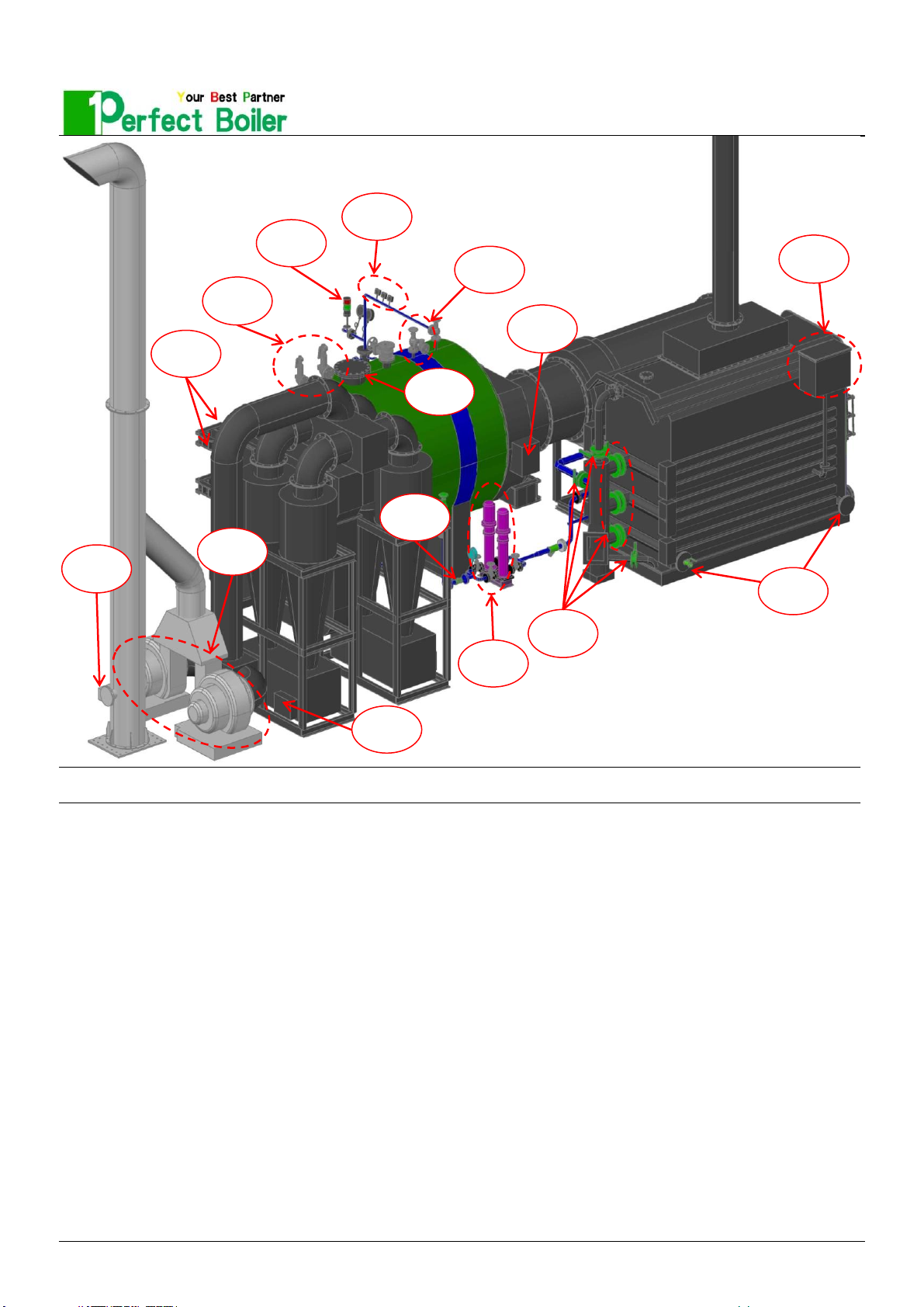

1. 각부의 명칭(Tên bộ phận)
10
11
24
18
19
20
21
22
23
15
25
26
16
17
15
ITEM NO. DESCRIPTION REMARK
15 소각로 급수 물통 (Incinerator Water Supply Tank)
16 안전변 (Safety V/V)
17 급수밸브 (SOLENOID V/V; Water Supply)
18 다단펌프 (Multistage Pump)
19 배기 송풍기 (Exhaust Fan)
20 굴뚝 청소구 (Chimney Clean Door)
21 싸이클론 재 청소구 (Cyclone Ash Clean Door)
22 압력스위치 (Pressure Switch)
23 안전변(SOLENOID V/V; Safety V/V)
24 버터플라이 밸브 (Butterfly V/V)
25 보일러 맨홀 (Boiler Manhole)
26 타워램프 (Tower Light)

-제일 먼저 컨트롤판넬의 전원을 켠다. (First of all, turn on Control Panel)
-
① 레벨게이지 수면계의 수위가 절반이상 있는지 확인 한다. 물이 없다면 경고등이 켜져야 한다.
-
② 소각로 급수 물탱크의 수위가 ⅔ 이상 있는지 확인 한다. 물이 없다면 경고등이 켜져야 한다.
-
③ 퇴출구 문을 열고 소각후 남은재를 전부 끌어낸다, 이때 하부 벽면, 노즐쪽에 굳은재는 최대한
긁어 낸다.
-
④ 레벨게이지/보일러 드레인 밸브를 열어 저수위 경고등, 부저가 작동할 때까지 물을 빼고,
보일러 저수위 경고가 정상 작동하는지 확인 하고, ⑦ 다단펌프가 자동으로 작동하는지 확인 한다.
3
② Check if the water level is in more than two-thirds of Cyclone’s Water Supply Tank
①Check if the water level is in more than half. If there is no water, Warning Light will be turned on
③Open the door of ash outlet, rake out the remained ashes after burning. At this moment, rake out
the hard ashes on the bottom of wall surface as much as possible.
④Please drain the water until the warning light and buzzer is operating by opening the drain V/V
from the level gauge and boiler. And check that the warning of low water level is properly operating.
⑦Check that Multistage Pump is operating automatically.
2. 가동전 점검 사항(Check point before operation)
가동전 준비 사항(일일 점검 사항) Preparation before operation (Daily check)
1
2
3
4
블로우다운
Blow down

-
⑤ 싸이클론 퇴출구 문을 열고 안쪽에 쌓여있는 재를 청소 한다.
⑤Open the door of cyclone ash outlet, clean inside by raking out stacks of ashes
-
-
⑦ 다단펌프 작동시 ⑧ SOLENOID V/V가 같이 작동하는지 확인 한다.
⑦When operating multistage pump ⑧please check SOLENOID V/V is working together
4
⑥After draining the water from the incinerator ②please check that the water is properly
supplied into the tank and the boiler compound is also put inside.
⑥ 소각로 드레인 실시후 ② 급수물통에 급수가 정상적으로 되는지 확인하고, 청관제 주입 상태도 확인 한
다.
2. 가동전 점검 사항(Check point before operation)
가동전 준비 사항(일일 점검 사항) Preparation before operation (Daily check)
※ 블로우 다운이란? 스팀보일러의 농축된 보일러수를 일정 압력(1kg/㎤~2kg/㎤)에서 배출시켜
주는 것을 말한다.
What is BLOW DOWN? It make boiler water drained on a constant pressure (1kg/㎤~2kg/㎤)
inside steam boiler
5
5
2
6
7
8

5
표시창 및 스위치의 명칭 The display and the name of switch
3. 컨트롤 판넬 사용 방법(How to use Control Panel)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

※ 스위치의 위치는 모델별로 다를 수가 있습니다.
6
컨트롤 판넬 조작법
3. 컨트롤 판넬 사용 방법(How to use Control Panel)
#1
#2
#3
ITEM NO. DESCRIPTION REMARK
1전원표시등
2보일러 과열 표시등 설정온도 이상으로 온도가 올라가면 송풍기 정지됨.
3보일러 저수위 표시등 보일러 수위가 낮으면 송풍기 정지됨.
4싸이클론 저수위 표시등 싸이클론 수위가 낮으면 송풍기 정지됨.
5SOLENOID V/V 작동 스위치 가동중에는 오토에 위치 시킨다.
6워크타이머 작동 스위치 운전중에는 OFF 시킨다
7펌프 수동/자동 선택 스위치 보일러 가동중에서는 자동에 위치 시킨다.
8펌프 A / B 선택 스위치 평소 한대의 펌프만 작동, 수리나 청소시 교체.
9타워램프 작동 스위치 가동중에는 ON 시킨다.
10 부저 작동 스위치 과열 및 저수위시 경보 작동됨.(가동중에는 ON)
11 전원 작동 스위치
12 송풍기 작동 버튼 급기팬
13 송풍기 작동 버튼 배기팬
14 펌프 작동 버튼 7번 수동위치에서 상태에서 작동함.
15 스페어 작동 버튼 펌프등 기타 추가 장치 연결시 사용.
16 비상 정지 버튼
17 송풍기 정지 버튼 급기팬
18 송풍기 정지 버튼 배기팬
19 펌프 정지 버튼
20 스페어 정지 버튼
21 #1 온도 표시창 2차연소기 통과 온도
22 #2 온도 표시창 보일러 통과 온도
23 #3 온도 표시창 싸이클론 통과 온도
24 워크타이머 다이얼 워크타이머의 시간 설정(보일러 자동 정지 기능)
25 보일러 온도 표시창 보일러 내부 스팀온도 표시(180℃ 셋팅)

※ The location of switch can be different depending on each model.
7
3. 컨트롤 판넬 사용 방법(How to use Control Panel)
컨트롤 판넬 조작법
#1
#2
#3
ITEM NO. DESCRIPTION REMARK
1
Power light
2
Boiler overheating light
Fan blower will stop if the temperature increase more than
setpoint
3
Boiler low water level light Fan blower will stop if the water level is low in the boiler
4
Cyclone low water level light Fan blower will stop if the water level is low in the cyclone
5
SOLENOID V/V operating switch Place the switch to the auto position while operating the boiler
6
Work timer on-off switch Turn off while operating
7
Pump manual/automatic switch Place the switch to the auto position while operating the boiler
8
Pump A/B selector switch Operate only one pump. Replace another when you repair or
clean
9
Tower lamp on-off switch Turn on while operating
10
Buzzer on-off switch
The alarm will be operated in case it is overheated and in low-
water level. Turn on while operating
11
Power on-off switch
12
Fan start button Supply Fan
13
Fan start button Exhaust Fan
14
Pump start button It will be operated on Manual button in the picture, No7
15
Spare start button It is used when connecting additional devices such as pump, etc
16
Emergency stop button
17
Fan stop button Supply Fan
18
Fan stop button Exhaust Fan
19
Pump stop button
20
Spare stop button
21
1# Temperature display The temperature in 2nd chamber
22
2# Temperature display The temperature in the boiler
23
3# Temperature display The temperature in the cyclone
24
Work timer dial Time setting for work timer, automatic stop-function for boiler
25
Boiler temperature display The steam temperature of boiler will be shown, setting 180 degree

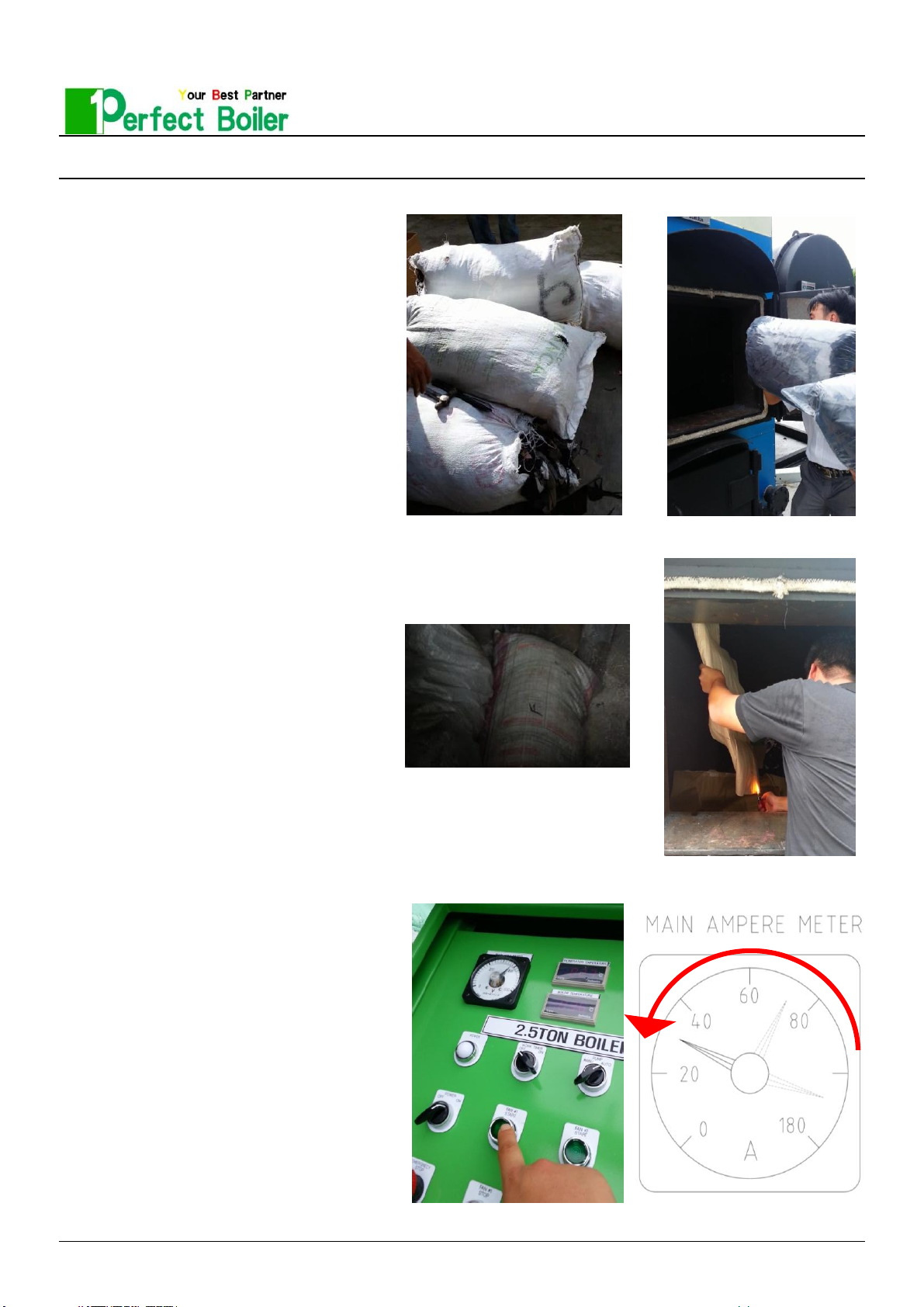

1) 소각물 준비 및 투입
Preparation for waste and putting in
2) 점화 (Combustion)
3. 송풍기 가동 및 확인
Operate an air blower and check
8
컨트롤 판넬에서 급기 송풍기 가동 버튼을 먼저
눌러 송풍기를 가동 시키고, 암페어가 정상으로
돌아오면 배기 송풍기를 가동 시키고, 불이 붙는
것을 확인 한다.
Please operate an air blower by pressing the
operating button on the control panel. If
AMPERE gets back to the normal condition,
please operate the exhaust air-blower and
check that it is on fire.
소각물은 소각로 안쪽부터 골고루 깔리게 투입
하며 초기에 과다 투입하게 되면 아래쪽에 불이
붙지 않아 불완전 연소가 이루어지니 적당량을
투입 한다, 그리고 종이나 신문지등에 불을 붙혀
소각물 위에 올려 놓는다.
Make sure that you have put reasonable
quantities inside and it has been buried in
places because if you oversupply, the waste
will not get fire on the bottom. So it is going
be finished as incomplete combustion. Please
set light to papers and put on the waste.
4. 보일러 운전 방법 (How to operate Boiler)
소각물 준비 및 점화 방법 (Preparation for waste and how to catch fire)
소각물을 투입구로 넣을수 있는 크기의 자루 또
는 비닐봉투등에 담아서 미리 준비를 한다, 그리
고 투입구를 열고 소각물을 최대한 안쪽 부터 던
져 넣는다.
Put the proper size of the waste in a sack or a
plastic bag for preparation in advance. After
that, open the Waste Inlet Door and put the
waste inside from the end.

4) 추가 투입 요령 (How to put the waste additionally)

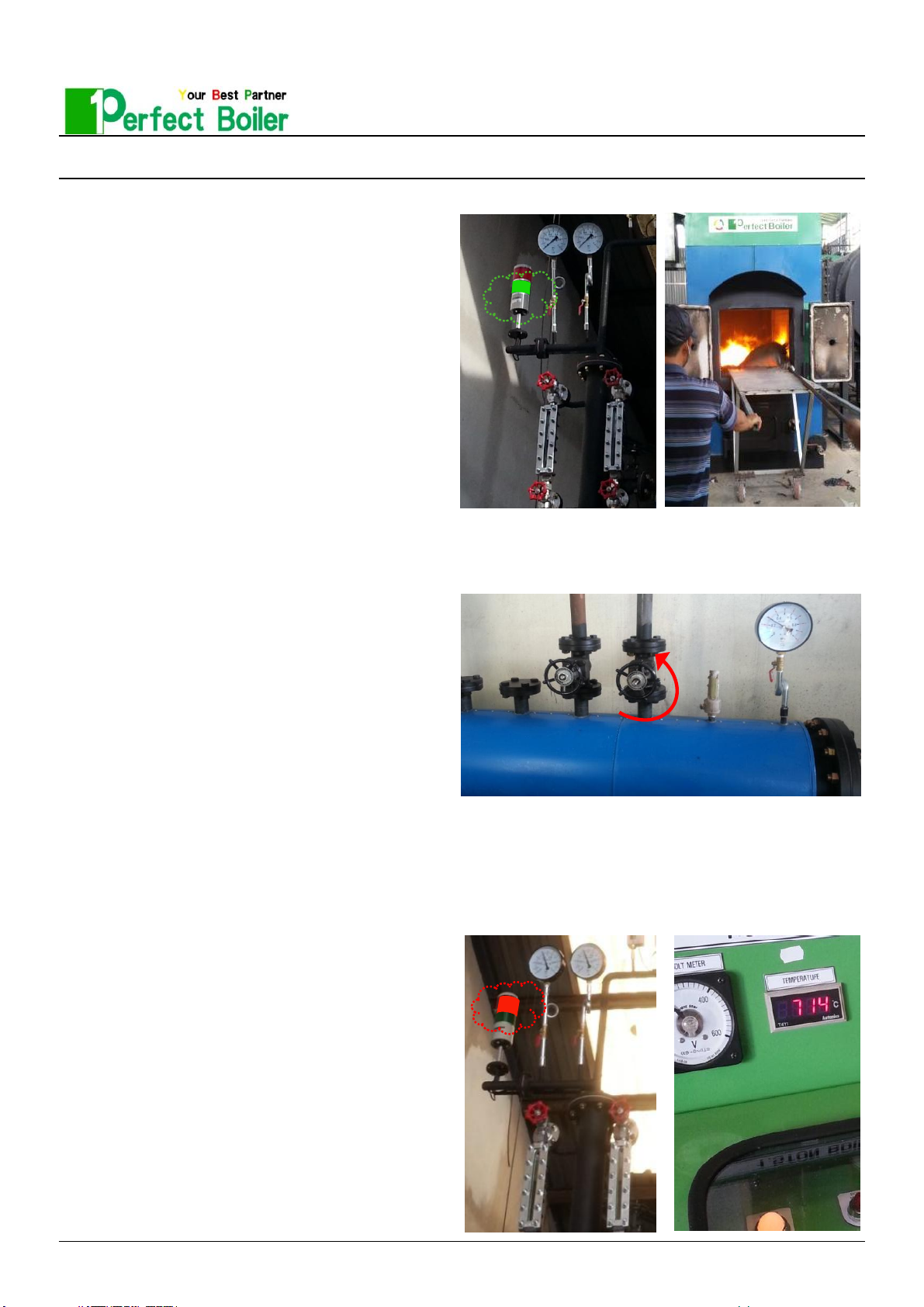

5) 메인 스팀 밸브 개방(Main steam valve opening)
6) 스팀 압력의 유지 (Steam pressure maintenance)
9
타워램프의 초록색등이 점멸을 하면 보일러의 압력이 낮
은 상태이며, 준비된 소각물을 투입하되 (1회 한번, 10분
~20분 간격) 소량씩 자주 투입하여 소각물에 충분히 불이
붙도록 하며, 수레등을 이용하여 소각로 내부로 깊이 투입
한다.
If the green light of tower lamp is on, that means the
boiler stays in low pressure. Please put the waste
which is prepared ( one by one with 10~20 minutes’
intervals ). Please put the small amount of waste from
time to time and make it easier to burn.
※ 한꺼번에 많은 양을 투입하게 되면 연소가 불안정 하게
되고 화염 및 연소가스가 투입구로 역류하는 현상이 생길
수 있다.
If you put a large amount of waste at once, the
combustion remains unstable. Also, there is a
possibility of back flow phenomenon by flames and
combustion gas from the waste inlet door.
필요한 스팀 압력에 도달하면 메인 스팀 밸브를 천천히 개방 한
다.
If it reaches the required steam pressure, please slowly
open the main steam valve.
※스팀헤더가 있는 경우에는 보일러 상부 메인 스팀 밸브를 개
방하여 두고 스팀헤더의 밸브를 조작 한다.
(In case of being the steam header, please open the main
steam valve on the top of boiler and control the valve of
steam header.)
통상적으로 450~800℃ 범위에서 가동을 시키며, 공장에서 필
요로 하는 만큼의 압력을 유지 시키고, 압력계와 온도창을 항상
주시하여 소각물을 투입 하여 압력을 유지 시킨다.
Normally, it is operated in the range of 450~800℃. To
maintain the pressure which requires to the factory, please
keep an eye on a pressure gauge and a thermometer at all
times.
소각물 투입시기는 압력계와 온도창의 온도가 떨어지는 시점에
투입을 하면 되고, 필요 압력 이상으로 올라가거나 타워램프의
빨간불이 점멸하면 투입을 중단한다.
You can put the waste again when the temperature
decreases on thermometer and pressure gauge. Please
don’t put the waste in the case either the pressure
increases too much or red light turns on in the tower lamp.
※ 폐기물의 종류, 스팀 사용량의 차이등에 따라 통상 가동 온도
는 차이가 있다.
※ The temperature will be different according to the kind of
waste and steam usage.

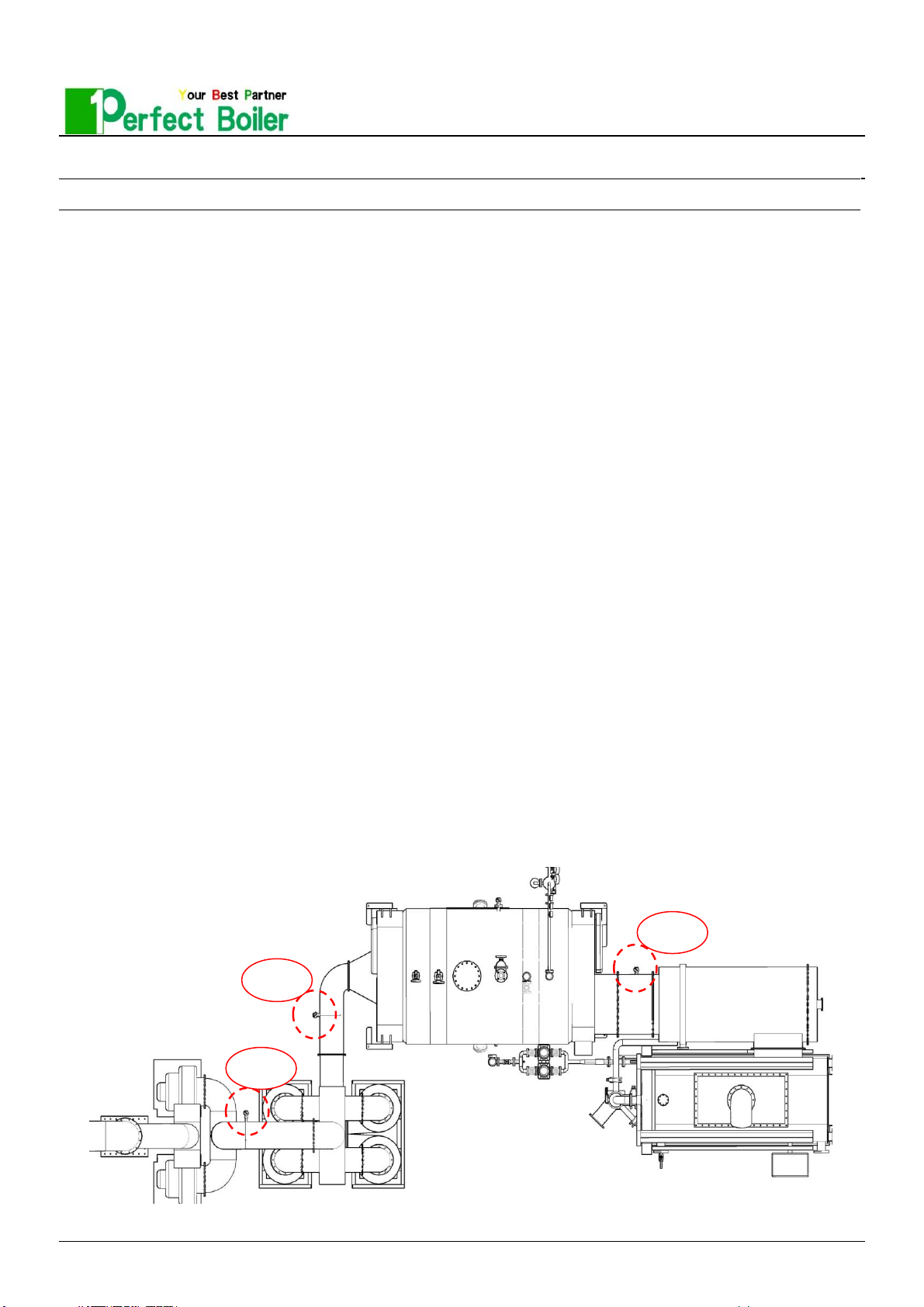

소각물 준비 및 점화 방법 (Preparation for waste and how to catch fire)
4. 보일러 운전 방법 (How to operate Boiler)
열림
Open

8) 가동 유지 (Maintaining operation)
10) 보일러 정지 (Pause the boiler)
10
가동 중 점검 및 정지 방법 (Check the operation and pause)
9) 운전중의 점검 사항 (Check point while operating)
연소실 안의 연소 불꽃은 회오리를 형성하면서 밝은 노란색을
띄면 정상적인 연소 상태이며 점심시간 전(약30분) 소각투입양
을 줄여서 스팀이 과다 생산되는 것을 방지 하고, 송풍기는 계속
가동 시켜야 한다. 그리고 점심시간 종료 약 30분 전에는 소각
물을 다시 투입하고 투입하기 전 압력이 떨어진 상태에서 레벨
게이지 밸브를 천천히 개방하여 블로우다운을 한다.
It is normal combustion condition if the combustion flame
goes round like whirlwind inside the combustion chamber
and it is bright-yellow in color. 30 minutes before from
launch time, we have to prevent overproducing the steam
by reducing the amount of waste and keep operating the
blower. And 30 minutes before from end time for lunch, we
have to put the waste again. Before putting the waste,
slowly open the level gauge valve and blow down in the
state of pressure dropped.
※완전히 연소가 되지 않은 상태에서 송풍기를 정지하면 연소
노즐이 막히며, 매연이 발생할 수 있다.
If the blower stops in the state which has not completely
burned. The combustion nozzle will be blocked, it is
possible to generate exhaust
4. 보일러 운전 방법 (How to operate Boiler)
작업종료전 점심시간 때와 마찬가지로 미리 소각물 투
입량을 조절하고, 압력이 떨어진 상태에서 블로우다운
실시 후 워크타이머 스위치를 ON시키고 타이머 다이
얼로 시간을 맞추고 메인 스팀 밸브를 잠근다.
Just same like launch time, adjust the amount of
waste in advance. Turn on the switch of work timer,
set the time with the dial and turn off the main
steams valve.
통상적으로 1시간~2시간으로 셋팅하며, 다음날 연소
실 바닥에 굳은 덩어리, 미연소된 잔재가 발견 되면 시
간을 더 늘려준다.
Generally, it is set for 1 or 2 hours. We can extend
the time if next day there are something found
such as dreg and hard mass which are not
completely burned.
수면계의 수면 높이, 다단펌프 정상 작동 여부, 송풍기 벨
트 구동 상태를 수시로 확인 하고, 굴뚝에서 매연이 발생
하는지도 확인 한다.
Check water level in water gauge and that the water
pump works normally.
Also check the driving condition of fan belt and that
smoke generates from the chimney.
정상가동
Normal operation
점심시간 Launch
time

1) 연소실/노즐 청소 (Cleaning the combustion chamber)
2) 안전변 작동 확인 (Check the operation of safety valve)
11
컨트롤 판넬 SAFETY 스
위치를 수동으로 작동하
여 보일러 상부
SOLENOID V/V가 작동
하는지 확인 한다.
Check if SOLENOID
V/V is working on the
top of the boiler after
turning the safety
switch to Manual
position on control
panel
보일러 상부의 안전변 레버를 천천히 위
로 당겨서 작동하는지 확인 하고 주위 연
결부에 스팀이 세는곳이 없는지 확인 한
다.
Slowly pull the lever of safety v/v
upwards on the top of the boiler to
check it is operated. And then check
again that steam leaks around
connected part
5. 점검 및 청소 방법 (How to inspect and clean)
주간 점검 사항 (Weekly check point)

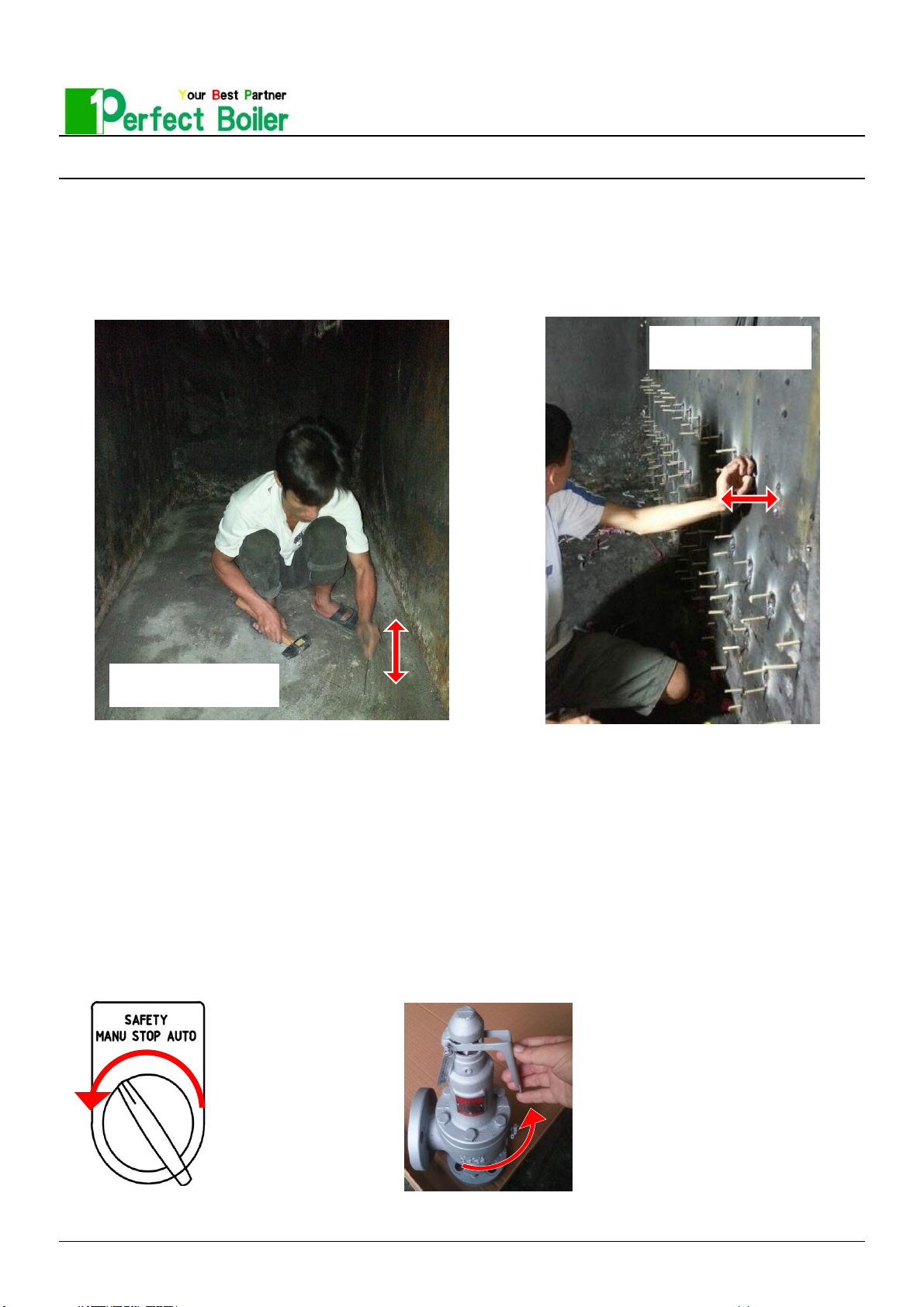

매주 1회 소각로 내부(소각로 벽면의 재)와 노즐을 청소 한다. 노즐을 청소 할 때에는 아래 사진과 같이 드라이버등
을 이용하여 끝까지 밀어 넣어서 구멍이 막혔는지 확인하고 청소 한다.
Clean the nozzle weekly and inside combustion chamber. ( the ashes from the surface of a wall )
When you clean the nozzle, please use the driver and push to the end as below picture whether to check the
holes are blocked or not. And start cleaning.
소각로 내부 바닥/측면의 모든 노즐을 청소 하여야 한다.
Please clean all the nozzles inside the incinerator.
※ 평일엔 소각로 내부가 온도가 높아 작업하기 어려울 수 있으니 매주 월요일 가동전 청소 권장
It is difficult to clean on weekdays since the temperature inside the incinerator would be high. It is recommended to clean
before operating every Monday!
★ 소각로 내부 및 주위는 물청소 절대 금지
It is prohibited to clean by water inside combustion chamber
※주의 안전변 작동 확인시 화상을 입을수 있으므로 보일러 압력이 2kg/㎤ 이하일때 확인할 것.
※Warning. When you check the operation of safety valve, you can get scalded. Please check when the
pressure of boiler is below 2kg/㎤.
바닥(On the floor)
측면(side)

3) 2차 연소실 청소 (Cleaning 2nd combustion chamber)
4) 송풍기 확인 (Check the blower)
5) 보일러수 확인 (Check the boiler water)
12
5. 점검 및 청소 방법 (How to inspect and clean)
주간 점검 사항 (Weekly check point)
송풍기 벨트의 장력을 확인 한다
벨트가 늘어나거나 갈라지면 교체를 한다
Check the tension of belt and replace if the
belt is streched or cracked
구리스 자동 주입장치에 구리스가 있는지 확인을 하고 없
으면 다시 채워준다.
Check if there is grease on automatic injection device.
If not, please fill in again
When you drain while daily inspection, please check more than once a week whether precipitate
and solid are settled or not by filling the drained water into the transparent container.
If so, a solid body is condensed too much, please drain all the water and fill with the new one.
일일점검 중의 보일러 드레인을 실시 할 때, 일주일에 한번 이상 투명한 용기에 물을 받아서 침전물,
고형물들이 가라 앉는지 확인 한다.
이럴 경우 고형물질이 많이 응축된 상태이므로 전체 물을 다 빼내고 새로운 물을 채워 준다.
2차연소실 청소구를 열고
진공청소기등을 이용하여 내부의 재와
분진을 청소 한다.
Open the door of 2nd combustion
chamber and start cleaning ashes and
dust inside by using vacuum.

1) 보일러 스케일 청소 (Cleaning the scale of boiler)
5K 100A (4") 4 10K 125A (5") 4
13
모델별 청소구 규격 (The size of cleanout in each model)
WT-2500~4000
The size of cleanout
of incinerator
The size of cleanout
of boiler
Q'TY
Q'TY
소각로 청소구 규격
보일러 청소구 규격
※ 상기 규격은 제품의 개선을 위해 변경될 수 있습니다.
The size of above can be changed for better improvement of the product.
보일러의 물을 다 빼내고 하부, 상부의 청소구를 전부 개방 하고 스케일을 확인 한다.
Please drain all the water inside of the boiler, open all the cleaning door from the top to the bottom and check
there is scale
※보일러가 가열된 상태이므로 소각물이 완전연소된 상태에서 8시간 이상 경과후 드레인 하여야 한다
Since the boiler has been heated, you have to drain after 8 hours later in the state of complete combustion
월간 점검 사항 (Monthly check point)
5. 점검 및 청소 방법 (How to inspect and clean)
왼쪽 사진과 같이 스케일이 굳기 전
에는 찌꺼기를 빼내고 청소를
한다.
13페이지 참고
Like the left picture, you have to
take dregs out and clean there
before the scale becomes hard,
Refer to 13 page.
왼쪽 사진과 같이 스케일이 이미 굳은 상
태에서는 반드시 화학세관을 실시하여야
한다.
Like the left picture, if the scale
already become hard. You should
clean it with the chemicals
※ 화학세관은 반드시 전문 수처리 업체
를 통하여 수질검사 및 그에 맞는 약품을
사용하여 실시 하여야 한다.
When you do cleaning with chemicals,
it is necessary to do water inspection
with proper chemicals through water-
treatment company.
MODEL NO.

1) 소각로/보일러 스케일 청소 (Cleaning the scale of boiler/Incinerator)
2) 보일러 청소완료후 재급수 요령
14
청소 완료후 보일러에 재급수를 할때 다단펌프는 반드시 수동위치에 놓
고 싸이클론 수위를 확인 하면서 급수를 한다-싸이클론의 수위가 올라가
면 스타트를 누르고 싸이클론 수위가 내려가며 스톱을 눌러 수동으로 보
일러에 물을 채운다.
When you resupply water after cleaning, please set the pump on
manual and supply water while checking the water level in cyclone.
When the water level increases in cyclone, press start button. When
the water level decreases in cyclone, press stop button and supply
water into the boiler by manual.
(싸이클론에 물이 없는 상태에서 자동으로 펌프를 돌리게 되면 펌프에 공
기가 차서 고장의 원인이 됨)(It is one of reason for the breakdown if
you operate pump automatically without water in cyclone since the
air comes into the pump.)
이때 레벨게이지의 밸브를 열어서 공기가 빠지도록 하며, 물이 넘치면 밸
브를 잠근다.
At this time, please open the level gauge valve to deflate. And close
the valve when water overflows.
5. 점검 및 청소 방법 (How to inspect and clean)
월간 점검 사항 (Monthly check point)
소각로 Incinerator
물이 넘칠때까지 열어둔다
Please open until water overflow
보일러 하부
The bottom
of boiler
가동
Start
펌프 재가동시 공기를 뺀다
Deflate air when
you reoperate pump
정지
Stop

3) 보일러 연관 청소 (Cleaning the gas pipe in the boiler)
15
보일러 도어를 앞뒤 전부 개방하고 제공한 청소툴을
이용하여 내부 연관에 붙은 그으름 분진을 청소 한
다, 이때 에어 컴프레셔를 이용하면 효과가 더 좋다.
Please open the front and back door. Clean soot
and dust on the pipe by using cleaning
equipment which is provided. At this time, it is
more effective if you use air compressor.
월간 점검 사항 (Monthly check point)
5. 점검 및 청소 방법 (How to inspect and clean)
