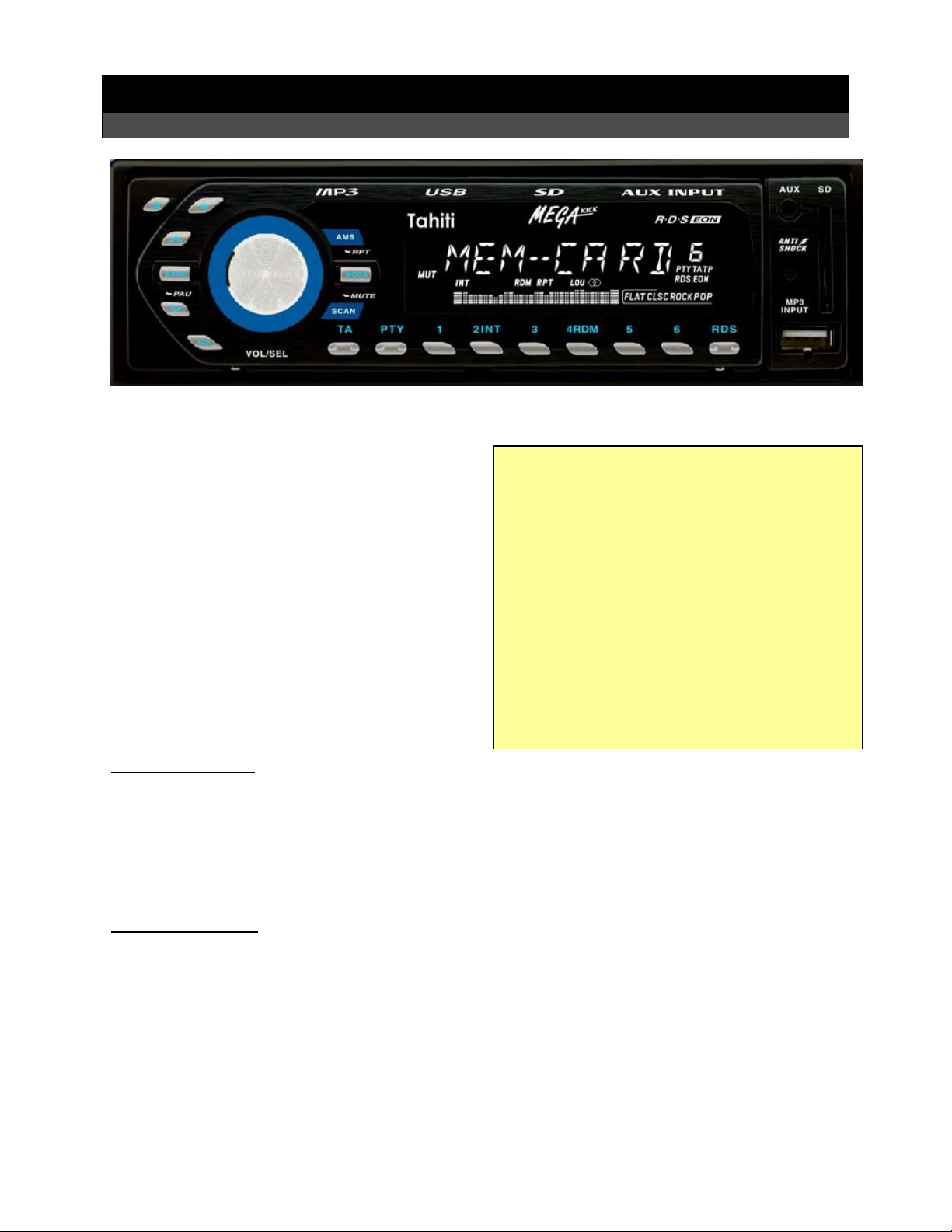

WJG Megakick Tahiti User manual

120-050
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten:
Betrieb: DC 12 V
Stromaufnahme: max. 8 A
Ausgangsleistung: 4 x 40 W
Ausgangsspannung: max. 12 V
Impedanz: 4 ΩLautsprecher
Frequenzgang: 20 – 20000 Hz
Frequenzbereich (Radio): 87.5 – 108.0 MHz (FM)
522 – 1620 kHz (MW)
Trennschärfe: 50 kHz (FM), 450 kHz (MW)
Zwischenfrequenz: 10.7 MHz (FM), 450 kHz (MW)
Empfindlichkeit: 2.8 µV bei (S/N) = 30 dB
Signal/Rausch-Verhältnis (S/N): 50 dB
Übersprechdämpfung: 20 dB
Bedienungsanleitung
Autoradio mit CD- & MP3-Spieler „Megakick Tahiti“
Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres
neuen Autoradios gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt
vereint.
Lesen Sie bitte die folgenden Bedienhinweise
sorgfältig durch und befolgen Sie diese, um in
möglichst ungetrübten Genuss des Gerätes zu
kommen!
Leistungsmerkmale
•Spielt MP3 von SD-Card oder MP3-Spieler per USB ab.
•30 Sender speicherbar (jeweils 18 FM und 12 AM).
•Viele Radiodatensystemfunktionen (RDS-EON).
•Elektronisches Antischocksystem.
•Abnehmbares Bedienungsfeld als Diebstahlschutz.
Sicherheitshinweise
•Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das
Gerät nicht in Betrieb nehmen!
•Der Einbauwinkel muss unter 30° sein.
•Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.
•Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.
•Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
•Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine
Fachwerkstatt instandsetzen.
•Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc.,
könnten für Kinder zu einem gefährlichen Spielzeug werden.
•Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.

120-050
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

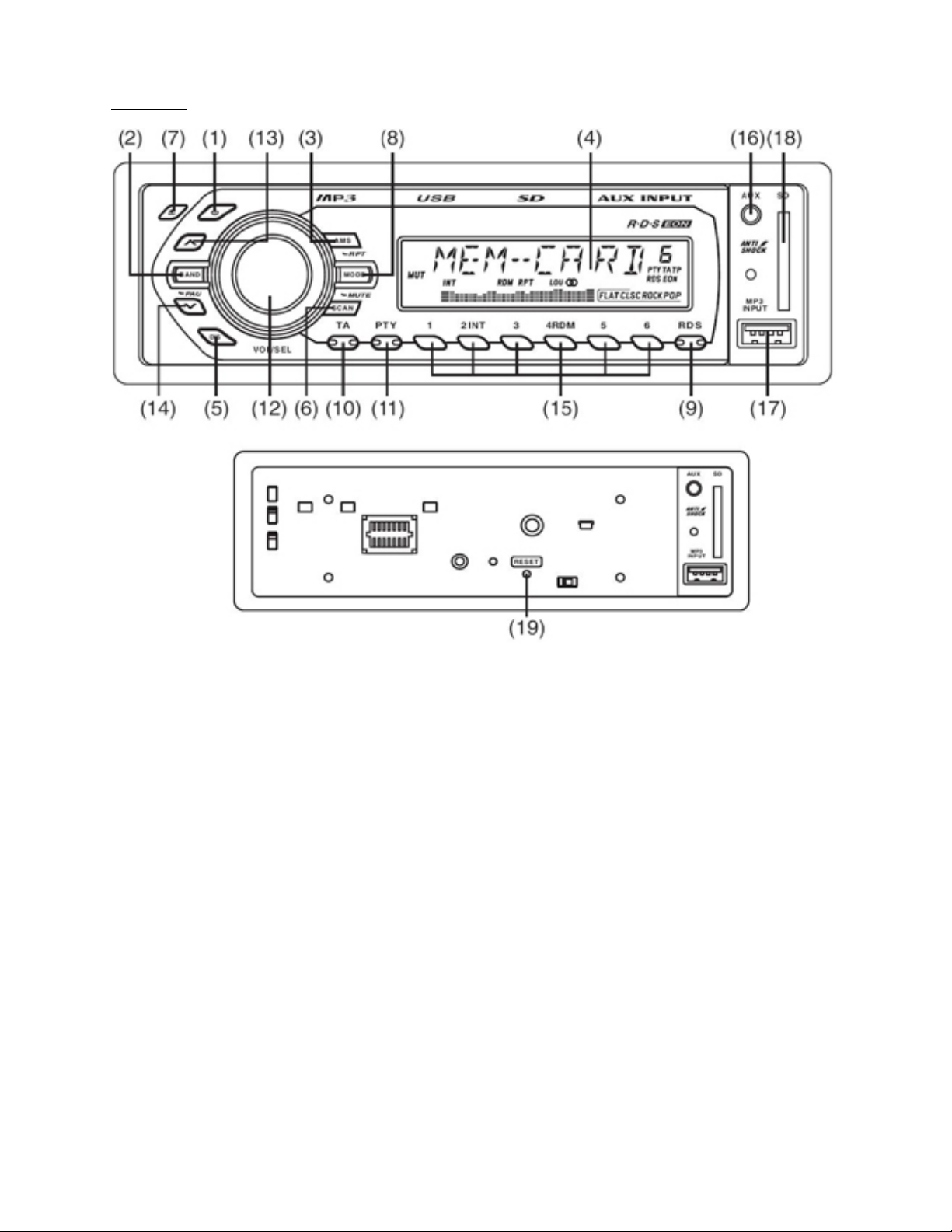

Funktionen:
1. POWER: Ein- / Aus-Schalter.
2. BAND: a) Umschalter für die Frequenzbereiche: FM1, FM2, FM3, MW1 oder MW2. Der jeweils aktive
Bereich wird auf dem Display dargestellt. b) Pausentaste beim Abspielen von MP3.
3. AMS ~ RPT: a) AS = Die 6 stärksten Sender der Region werden automatisch abgespeichert, danach
wechselt die Funktion des Knopfes automatisch zu PS = Die 6 gespeicherten Sender werden
nacheinander im Abstand von 5 s angesteuert. Drückt man den Knopf [3] länger als 2 s wird der
Speichervorgang (AS) wiederholt. b) Wiederholt das aktuelle Lied beim Abspielen von MP3.
4. LCD: Auf dem Bildschirm werden jeweils die aktiven Senderfrequenzen und Funktionen angezeigt.
5. DIS: a) Aktiviert die Anzeige von Sendernamen, Frequenzbereich und Frequenz, die aktuelle Zeit, Name
des Programmtyps und Nummer des Liedes mit Spielzeit, soweit diese Informationen verfügbar sind. b)
Einstellung der Uhrzeit = Den Knopf [5] gedrückt halten, bis die Platzhalter der Ziffern erscheinen und
blinken. Jetzt kann man mit VOL/SEL [12] die Stunde (im Uhrzeigersinn drehen) und die Minuten (gegen
den Uhrzeigersinn drehen) einstellen.
6. SCAN: Automatische Sendersuche durch alle Frequenzbereiche. Die empfangbaren Sender werden im
Abstand von 5 s angesteuert. Die Suche kann beim gewünschten Sender abgebrochen werden, in dem
man den Knopf [6] nochmals drückt.
7. PANEL RELEASE: Taste zum Ablösen des Bedienungsfeldes.
8. MOD ~ MUTE: a) Umschalter. Durch kurzes Drücken der Taste aktiviert man nacheinander die
Funktionen RADIO ÎUSB-Laufwerk ÎSD-Card-Laufwerk ÎHilfseingang für externes Audiogerät wie
CD-Spieler (AUX) ÎRADIO Î... b) Drückt man die Taste für mehr als 2 s wird die Stummschaltung
aktiviert bzw. deaktiviert.
9. RDS: Aktiviert die RDS-Funktionen. PS = Der Name des aktuellen Senders wird übertragen. TP = Der
aktuelle Sender bietet Verkehrsfunk an. AF = Automatisches Wechseln der Empfangsfrequenz, wenn das
Signal zu schwach wird. Sollte keine Alternativfrequenz verfügbar sein, blinkt das RDS-Symbol. EON =
Ermöglicht den Empfang von Verkehrsfunk, selbst wenn der gewählte Sender keinen eigenen hat. REG
ON/REG OFF = Um sich auf regionale Radiosender zu beschränken, drückt man RDS [9] länger als 2 s.
Es erscheint dann REG ON auf dem Display. Um diese Funktion zu deaktivieren drückt man wieder [9]
für 2s bis REG OFF auf dem Display erscheint.

120-050
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
10. TA: Ein- / Aus-Schalter der Funktion Verkehrsdurchsage. Wenn der gewählte Sender das TP-Signal
überträgt oder durch EON verlinkt ist, wird das laufende Programm oder das Abspielen von MP3 für die
Verkehrsdurchsage unterbrochen. Ferner wird für die Zeit der Durchsage die Lautstärke des Radios
erhöht.
11. PTY: Umschalter zur Auswahl einer Sparte (Schaltung: POP M ÎNEWS ÎAus ÎPOP M). Bei der
Sendersuche wird dann berücksichtigt, wenn eine entsprechende Programmkennung übertragen wird.
Wird kein Sender mit dieser Kennung gefunder erscheint NO PTY auf dem Display.
12. VOL/SEL: a) Anschalten, wenn sich das Radio im Standby-Betrieb befindet. b) Regulierung von
Lautstärke, Tiefen, Höhen, Balance und Lautstärkenverteilung von Front- und Hecklautsprecher. Jedes
Drücken von VOL/SEL [12] schaltet wie folgt weiter VOLUME ÎBASS ÎTREBLE ÎBALANCE Î
FADER ÎVOLUME. c) Funktionswahlschalter der Audioeinstellungen TA ÎMASK ÎRETUNE ÎDESP
ÎLOUD ÎBEEP ÎSTEREO/MONO ÎDX/LOCAL ÎTA. d) Einstellung der Uhrzeit.
13. ^ : a) Im Radiobetrieb wird auf dem aktuellen Frequenzband der nächste Sender angesteuert. b) Im
MP3-Betrieb wird das nächste Lied abgespielt.
14. v : a) Im Radiobetrieb wird auf dem aktuellen Frequenzband der vorherige Sender angesteuert. b) Im
MP3-Betrieb wird das vorherige Lied abgespielt.
15. RDM 1 - 6: a) Hier können die 6 durch AMS [3] gespeicherten Sender einzeln wieder aufgerufen
werden. Um einen bestimmten aktuellen Radiosender abzuspeichen drückt man einfach einen
gewünschten Kopf von 1 bis 6 länger als 2 Sekunden, dann ist dieser Sender gespeichert. b) Im MP3-
Betrieb haben diese Knöpfe folgende Funktion. 2 = Alle Titel werden für 10 s angespielt; 4 = Die Titel
werden in zufälliger Reihe abgspielt; 5 = Titelsuche -10 (abwärts); Titelsuche +10 (aufwärts).

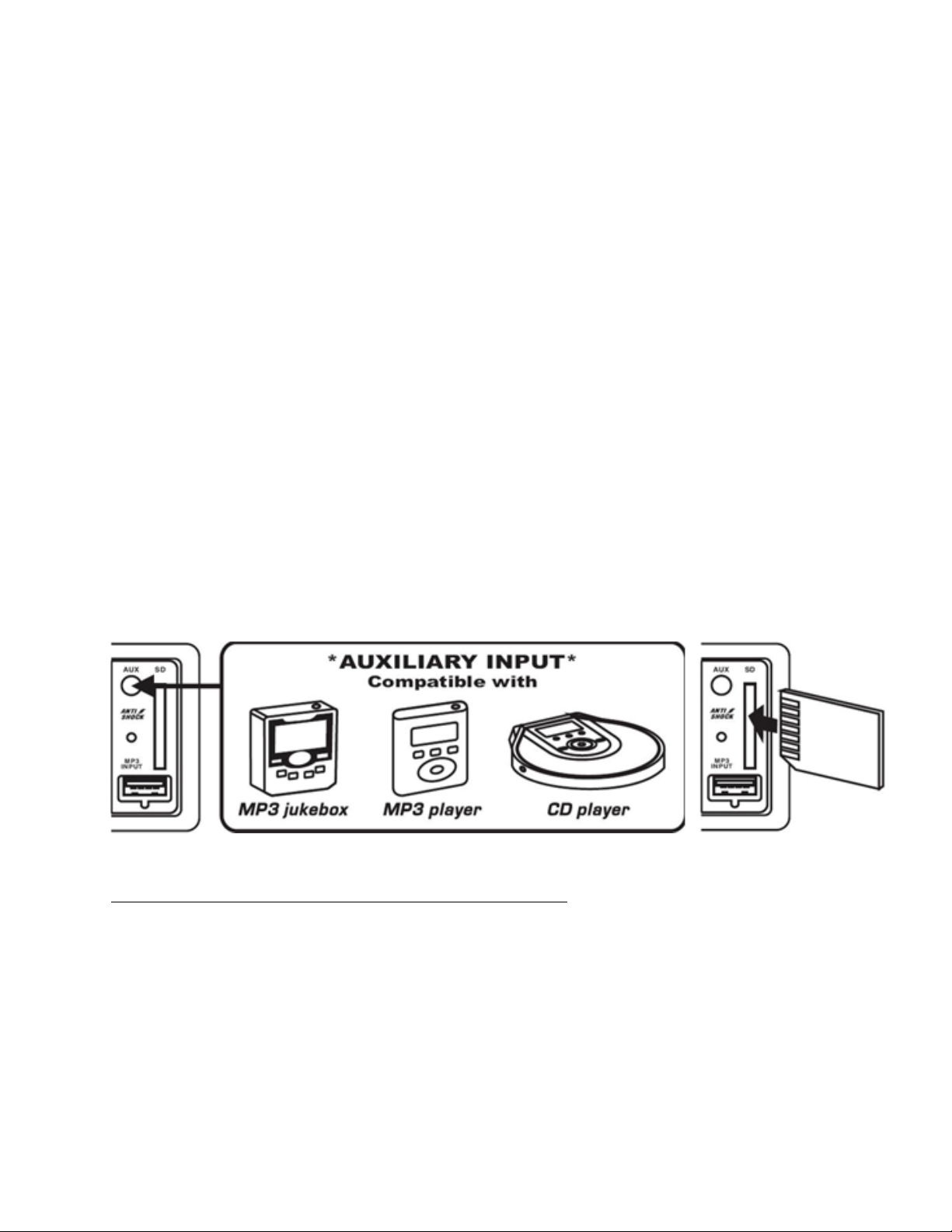

16. AUX: Anschluss für ein externes Audiogerät, wie CD-Spieler oder MP3-Spieler. Der Eingang wird
angesteuert mit MOD [8].
17. MP3 INPUT: USB-Anschluss für einen MP3-Spieler oder Datenspeicher. Der Eingang wird angesteuert
mit MOD [8].
18. SD: SD-Card-Einschub für SD-Speicherkarten. Der Eingang wird angesteuert mit MOD [8].
19. RESET: Rücksetzen in die Werkseinstellung (befindet sich unter dem Bedienungsfeld). Alle Speicher
werden gelöscht. Es empfielt sich diese Funktion nach der Installation und bei anormalen Betrieb des
Radios einzusetzen.
Der Funktionswahlschalter / Lautstärkenregler VOL/SEL [12]:
1. Durch einfaches Drehen dieses Schalters regelt man die Lautstärke des Radios.
2. Durch mehrfaches Antippen des Schalters werden folgende Funktionen durchlaufen, die dann durch Drehen
des Schalters reguliert werden können: Lautstärke ÎTiefen ÎHöhen ÎBalance ÎLautstärkenverwaltung
ÎLautstärke. Die aktuelle Funktion wird auf dem Display angezeigt.
3. Drückt man den Schalter länger als zwei Sekunden, kommt man in ein anderes Einstellungsmenü. Man kann
dann wie beschrieben die gewünschten Einstellungen vornehmen. Durch erneutes Drücken des Drehschalter
[12] für länger als zwei Sekunden kommt man zum jeweils nächsten Menüpunkt.

120-050
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
3.1 TA SEEK/TA ALARM (Verkehrsmeldungen)
Durch Drehen des Schalters [12] kann man zwischen den beiden Funktionen hin- und herschalten. In der
Betriebsart TA SEEK schaltet das Gerät automatisch auf einen andere Sender um, wenn der aktuelle keine
Verkehsmeldungen überträgt oder das Signal zu schwach wird. In der Betriebsart TA ALARM erfolgt keine
automatische Umschaltung, sondern es wird nur ein Signalton gegeben.
3.2 MASK DPI/MASK ALL (Maskieren)
Durch Drehen des Schalters [12] kann man zwischen den beiden Funktionen hin- und herschalten. In der
Betriebsart MASK DPI werden bei der Sendersuche alle Sender ignoriert, die einen anderen PI-Code haben.
In der Betriebdart MASK ALL, werden alle Sender ignoriert, die einen anderen PI-Code haben oder deren
RDS-Signal zu schwach ist.
3.3 RETUNE L/S (Einstellungsintervall für TA SEEK)
Durch Drehen des Schalters [12] kann man zwischen den beiden Funktionen hin- und herschalten. Bei
RETUNE-L wird der nächste Sender nach 180 Sekunden gesucht. Bei RETUNE-S nach 45 Sekunden.
3.4 AUDIO-DSP (Dolby Surround ProLogic)
Durch Drehen des Schalters [2] kann man zwischen den beiden Funktionen hin- und herschalten. Es
folgende Möglichkeiten POP M, ROCK M und CLASS-FLAT M.
3.5 LOUD ON/OFF (Lautheit)
Durch Drehen des Schalters [2] kann man zwischen den beiden Funktionen hin- und herschalten. Bei LOUD
ON werden bei geringer Lautstärke die Höhen und Tiefen stärker betont.
3.6 SCROLL 1 / SCROLL 2
Die Anzeigen auf dem Display laufen entweder von links nach rechts (SCROLL 1) oder von rechts nach links
(SCROLL 2).
3.7 BEEP ON/OFF (Tastentöne)
Durch Drehen des Schalters [12] kann man zwischen den beiden Funktionen hin- und herschalten. Bei BEEP
ON ertönt bei jedem Tastendruck ein Bestätigungssignal. (Diese Funktion gibt es nicht in jedem Modell)
3.8 STEREO/MONO
Durch Drehen des Schalters [12] kann man zwischen den beiden Funktionen hin- und herschalten.
3.9 DX/LOCAL (Empfangsmodus)
Durch Drehen des Schalters [12] kann man zwischen den beiden Funktionen hin- und herschalten. Im DX
Modus werden auch nach weit entfernten Sendern gesucht. Im LOCAL Modus nur nach regionalen.
RDS-Funktionen:
RDS ist ein digitales Informationssystem, dessen Signale auf UKW-Frequenzen übertragen werden. Es
ermöglicht Radiostationen Zusatzinformationen zu übermitteln.
AF (Alternativfrequenzen):
Ist der AF-Modus aktiv, so wird ständig die Signalstärke des aktuellen Senders und der von
Alternativfrequenzen überprüft. Der Modus wird durch Drücken von RDS [9] aktiviert.
Längeres Drücken schaltet zusätzlich den Regionalmodus ein, d.h. es werden nur Sender mit gleichem PI-
Code berücksichtigt. Auf dem Display erscheint die Meldung REG ON.
TA (Verkehrsmeldungen) [10]:
Ist der TA-Modus aktiv, werden Radiosendungen oder auch die Wiedergabe anderer Medien unterbrochen,
sobald eine Verkehrsmitteilung erfolgt. Außerdem erscheint ein Hinweis auf dem Display.
PTY-Knopf (Programmtyp) [11]:
Ist der PTY-Modus aktiv verläuft die Sendersuche gemäß den von Ihnen festgelegten Voreinstellungen.

120-050
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Das Ansteuerung von Datein auf Speichermedien:
Ansteuern kann man die verschiedenen Ports mit MOD [8].
Wenn MP3-Datein von SD- oder USB-Datenträgern abgespielt werden, dann sind folgende Funktionen aktiv.
•Mit den Schaltern [13] und [14] kann man zur vorherigen oder zur nächsten Datei springen.
•Mit AMS [3] kann man auf Titelnummern- (TRK SCH) ÎDatei- (FILE SCH) ÎZeichensuche (CHAR
SCH) umstellen.
•Durch Drehen von VOL/SEL [12] kann man jeweils die Eingabe bei TRK SCH, FILE SCH und CHAR SCH
machen.
Achtung: SD- oder USB-Datenträger sollten durch einen Computer formatiert sein, um problemfrei von der
Software des Radios erkannt zu werden! MP3-Dateien mit einer Bitrate unter 128 kbps werden unter Umständen
nicht erkannt!

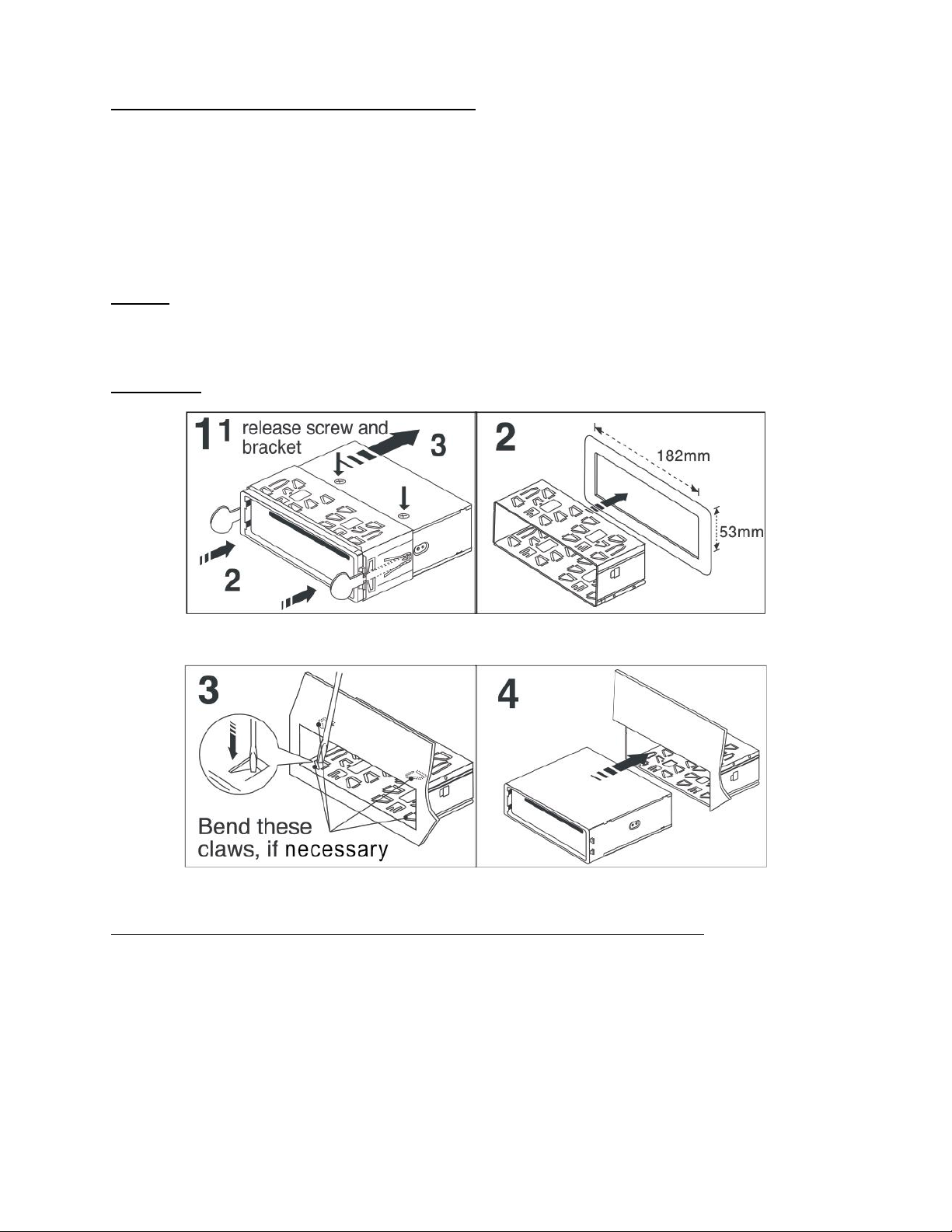

Installation:
1. Lösen Sie die Schrauben und nehmen Sie den Befestigungsrahmen ab.
2. Setzen Sie den Befestigungsrahmen und setzen ihn in den Einschub im Armaturenbrett.
3. Biegen Sie die Metallkrallen des Befestigungsrahmens, soweit das vonnöten ist.
4. Schliessen Sie alle Kabel an das Radio und schieben es anschließend in den Rahmen.

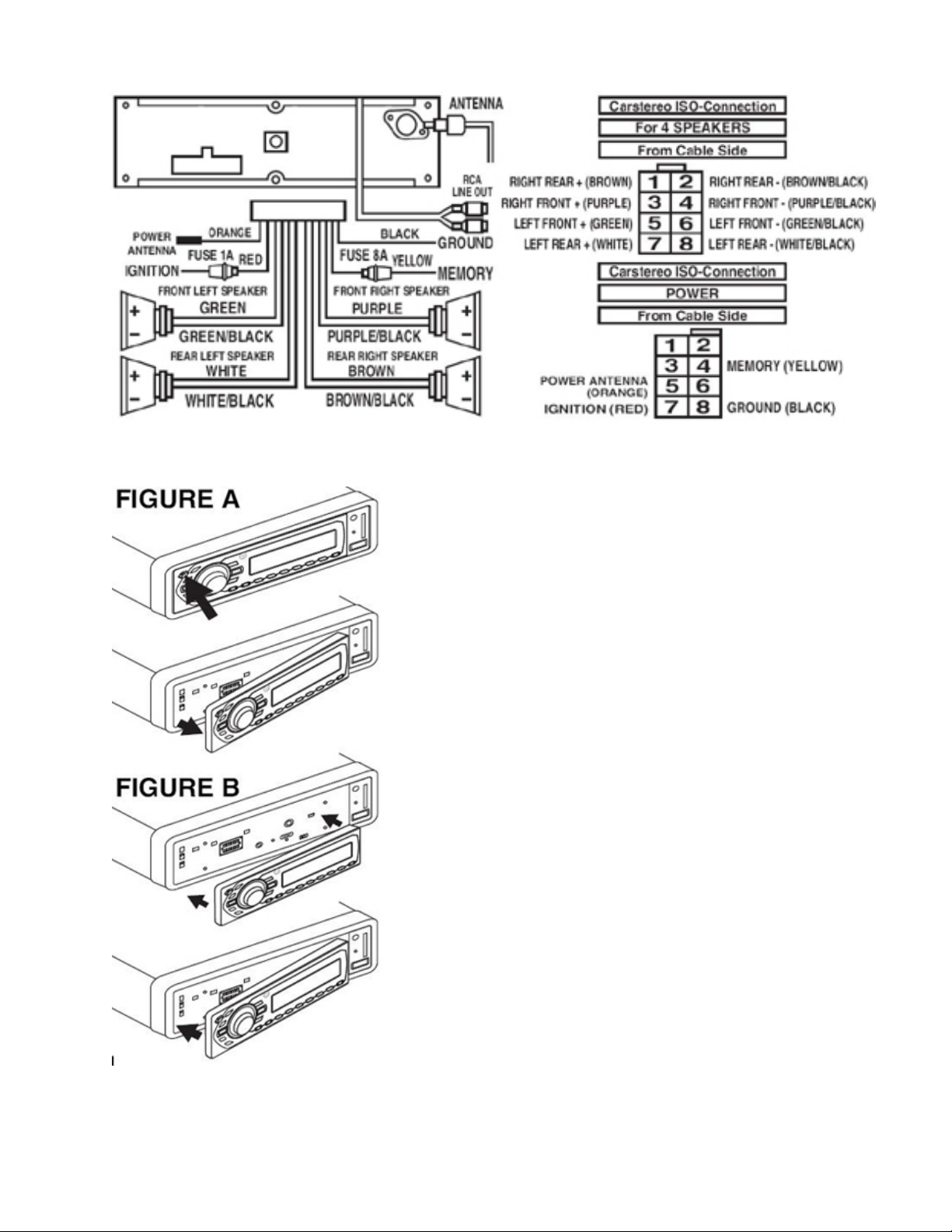

Anschlussterminals POWER (P) und SPEAKER (S) inklusive Sicherungen sowie {Kabelfarbe}:
•P4: Datenspeicher (12V) {gelb} mit zwischengeschalteter 8 A Sicherung
•P5: Antennenausgang {orange}
•P7: Stromzufuhr (12V) {rot} / Verbindung mit der Zündung und zwischengeschalteter 1 A Sicherung
•P8: Erdung {schwarz}
•S1: Lautsprecher (+) hinten rechts {braun}
•S2: Lautsprecher (-) hinten rechts {braun/schwarz}
•S3: Lautsprecher (+) vorn rechts {violett}
•S4: Lautsprecher (-) vorn rechts {violett/schwarz}
•S5: Lautsprecher (+) vorn links {grün}
•S6: Lautsprecher (-) vorn links {grün/schwarz}
•S7: Lautsprecher (+) hinten links {weiß}
•S8: Lautsprecher (-) hinten links {weiß/schwarz}

120-050
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
FIGURE A: Entfernen Sie das Bedienfeld, wenn Sie das Fahrzeug für
längere Zeit parken und während der Installation des Radios, indem
Sie auf PANEL RELEASE [7] drücken und es abziehen.
FIGURE B: Setzen Sie das Bedienfeld wieder ein, indem Sie es
zuerst rechtsseitig ansetzen und dann linksseitig einrasten.

120-050
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung

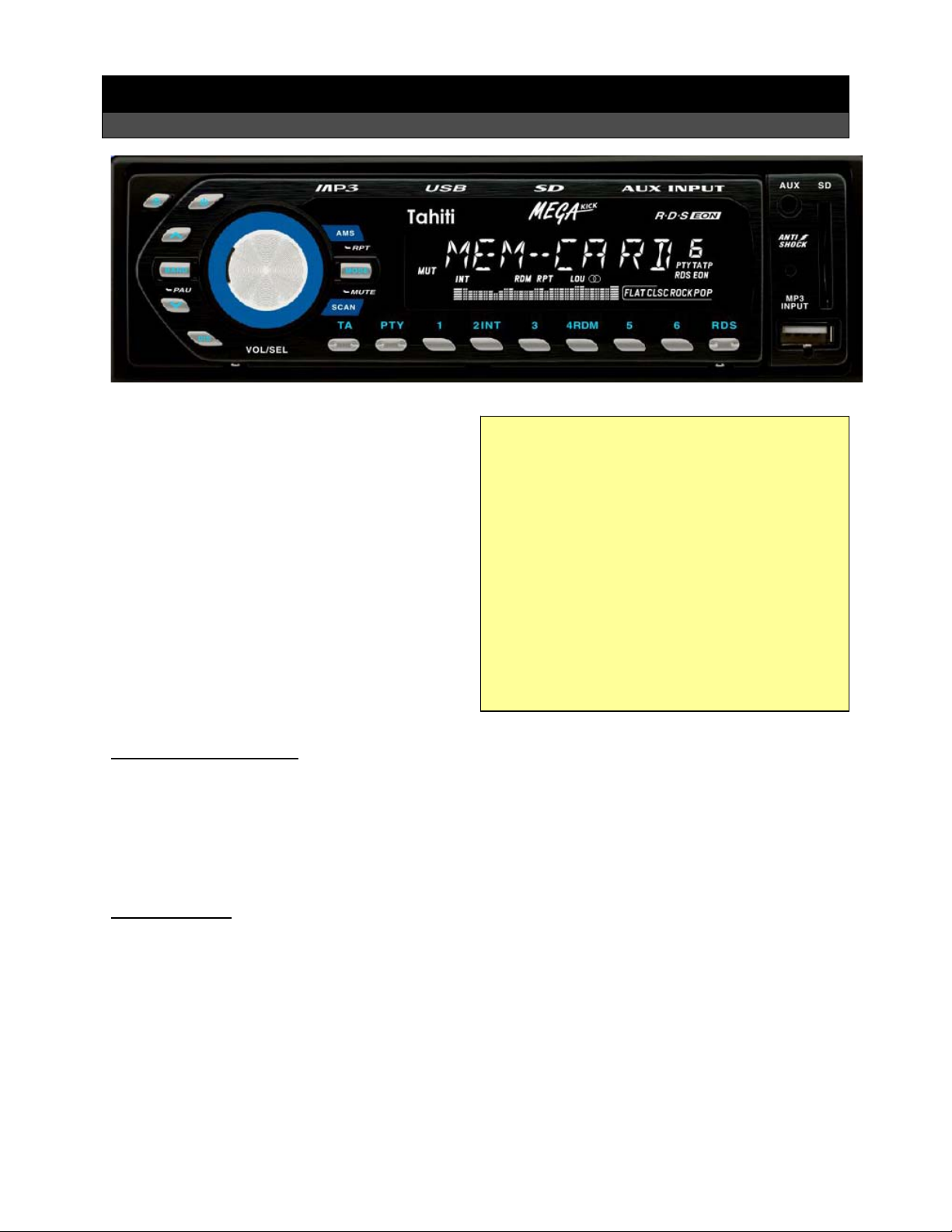

Technical Specifications:
Operation: DC 12 V
Current Consumption: max. 8 A
Output Power: 4 x 40 W
Output Voltage: max. 12 V
Impedance: 4 Ωspeaker
Frequency Response: 20 – 20000 Hz
Frequency Range (Radio): 87.5 – 108.0 MHz (FM)
522 – 1620 kHz (MW)
Channel Step: 50 kHz (FM), 450 kHz MW)
Intermediate Freq.: 10.7 MHz (FM), 450 kHz (MW)
Sensitivity: 2.8 µV at (S/N) = 30 dB
Signal/Noise-Ratio (S/N): 50 dB
Stereo Separation: 20 dB
Reference Manual
Car Radio including CD- & MP3-Player „Megakick Tahiti“
Preface
Dear Customer,
we like to congratulate you on the
purchase of your new car radio!
You have chosen a product which
combines deliberate technical features
with an appealing design.
Please read this manual conscientiously
and carry out the given instructions before
and while you are using your new device.
Capability Characteristics
•Plays MP3 from DC-cards or MP3-player by an USB-port.
•30 stations memory ( 18 for FM and 12 for AM).
•Many Radio Data System functions (RDS-EON).
•Electronic anti shock system.
•Detachable front panel against theft.
Security Advices
•Before using the device, please check it for any possible damages. In case of damage do not operate it.
•The bracket for dashboard mounting must be under 30°.
•The device may not become subject of mechanical stress and should not be exposed to humidity.
•To be considerate of the ventilation do not cover the device and protect it from direct solar radiation.
•Clean the device with a dry and soft cloth only.
•Caution! Should the device itself get damaged, please let the repair to the manufacturer or to a qualified
service agent.
•Please dispose packaging materials properly and do not let play children with it.
•The device itself is no toy either. Do not let children play with it too.

120-050
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Functions:
1. POWER: On- / Off-switch.
2. BAND: a) Toggle for the frequency bands: FM1, FM2, FM3, MW1 or MW2. The current band will be
displayed. b) Pause button during the playback of MP3.
3. AMS ~ RPT: a) AS = The 6 strongest stations are saved automatically. After this the function of this
button changes to PS = The 6 saved stations will be consecutively called every 5 s. Press button [3] for
more than 2 s to repeat the saving process (AS). b) Repeats the current titles during the playback of
MP3.
4. LCD: The current station frequency and all active functions are displayed on the screen.
5. DIS: a) Activates the display of station name, frequency band and frequency, the current time, name of
the program type and number of the current titles with playing time if this information is available. b)
Adjustment of the clock = Keep button [5] pressed until the flashing empty digits appear. Now use
VOL/SEL [12] to adjust the hour (by turning clockwise) and the minutes (by turning counter clockwise).
6. SCAN: Automatic station search through all frequency bands. The available stations will be called for 5 s
each. Press button [6] again in case the scanning should stop.
7. PANEL RELEASE: Button to release the control panel from the radio.
8. MOD ~ MUTE: a) Toggle. By pressing this button for short times consecutively the following functions
will be activated ÎUSB-port ÎSD-Card-port ÎAuxiliary input for an external audio device like a CD-
player (AUX) ÎRADIO Î... b) Press this button for more than 2 s activates or deactivates the muting.
9. RDS: Activates the RDS-functions. PS = The name of the current station will be displayed. TP = The
current station offers traffic messages. AF = Automatic tuning of the receiving frequency if the signal is
becoming weak. If no alternative frequency is available the RDS-Symbol is flashing. EON = The
enhanced other networks allows the receiving of traffic messages even if the current station has none.
REG ON/REG OFF = To restrict the receiving stations to regional ones press RDS [9] for more than 2 s.
REG ON appears on the screen. For deactivating this function again press [9] for more than 2 until REG
OFF appears on the screen.

120-050
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
10. TA: On- / Off-switch of the function traffic news. If the desired station is transmitting the TP-signal or is
linked with EON the current program will be interrupted in case of traffic news. For the duration of the
interruption the sound level of the radio will be increased.
11. PTY: Toggle for choosing a program type (Switching mechanism: POP M ÎNEWS ÎOff ÎPOP M).
During a station search the transmitted PTY code will be considered if there is any. If there is no station
which sends a PTY code the display shows NO PTY.
12. VOL/SEL: a) Turn the radio on when it is in standby mode. b) Adjusting of volume, bass, treble, balance
and fader of front- and rear speakers. Every push on VOL/SEL [12] switches the menu as follows
VOLUME ÎBASS ÎTREBLE ÎBALANCE ÎFADER ÎVOLUME. c) Function selection of the audio
adjustments TA ÎMASK ÎRETUNE ÎDESP ÎLOUD ÎBEEP ÎSTEREO/MONO ÎDX/LOCAL Î
TA. d) Set up of the clock.
13. ^ : a) Tunes to the next station on this frequency band during radio operation. b) Skips to the next title
during MP3-operation.
14. v : a) Tunes to the previous station on this frequency band during radio operation. b) Skips to the
previous title during MP3-operation.
15. RDM 1 - 6: a) Calls back the 6 stations saved by AMS [3] one by one. For saving a certain radio station
press one of the memory buttons 1 to 6 for more than 2 s. The current station is saved then. b) During
MP3-operation the buttons have the following functions. 2 = All titles will be called for 10 s; 4 = The
titles playbacks in random order; 5 = Title search -10 (down); Title search +10 (up).
16. AUX: Connector for an external audio device like CD-player or MP3-player. The port will be addressed
with MOD [8].
17. MP3 INPUT: USB-connector for a MP3-player or a memory stick. The port will be addressed with MOD
[8].
18. SD: SD-Card-slot for SD-memory cards. The port will be addressed with MOD [8].
19. RESET: : Reset the factory setting (is situated under the front panel). Every adjustment will be deleted.
It is recommended to use this function after the initial installation and when abnormal operation occurs.
The Function Selector / Volume Control VOL/SEL [12]:
1. By simple turning the rotary switch control the volume of the radio.
2. By multiple pushing the switch get the following switching mechanism: Volume Îbass Îtreble Îbalance
Îfader Îvolume. All functions can be adjusted by turning the rotary switch and will be displayed on the
screen.
3. Press the button for more than 2 s to enter another adjustment menu. All these items here can be adjusted
as described above. Skip to the next item by pressing the switch [12] for more than 2 s.

120-050
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
3.1 TA SEEK/TA ALARM (Traffic Announcements)
By turning the button [12] you can toggle between the two functions. In the mode TA SEEK the device
searches for another station automatically when the current one does not send TA-information or is getting
weak. In the mode it will not search automatically but gives an alarm signal.
3.2 MASK DPI/MASK ALL (Masking)
By turning the button [12] you can toggle between the two functions. In the mode MASK DPI all stations
without a PI-Code will be ignored during a search. In the mode MASK ALL all stations without a PI-Code and
a weak RDS-signal will be ignored.
3.3 RETUNE L/S (Skip Interval for TA SEEK)
By turning the button [12] you can toggle between the two functions. With RETUNE-L the next station will
be addressed after 180 seconds. With RETUNE-S after 45 seconds.
3.4 AUDIO-DSP (Dolby Surround ProLogic / Equalizer)
By turning the button [12] you can toggle between the two functions. There are the following possibilities
POP M, ROCK M und CLASS-FLAT M.
3.5 LOUD ON/OFF (Loudness)
By turning the button [12] you can toggle between the two functions. With LOUD ON bass and treble will be
emphasized at a low volume level.
3.6 SCROLL 1 / SCROLL 2
The displayed messages on the screen move either from left to (SCROLL 1) or from right to left (SCROLL 2).
3.7 BEEP ON/OFF (Key Sounds)
By turning the button [12] you can toggle between the two functions. With BEEP ON you will hear a sound
every time push a button. (Not available for every model)
3.8 STEREO/MONO
Toggle between the two functions by turning the switch [12].
3.9 DX/LOCAL (Empfangsmodus)
Toggle between both functions by turning the switch [12]. In DX mode the station search includes long
distance scanning. In LOCAL mode only regional station will be considered.
RDS-Funktionen:
RDS is a digital information system which signals are transmitted on FM-frequency. It allows broadcasting
stations to transfer additional information.
AF (Alternative Frequencies):
Is the AF-mode active the radio constantly check the signal strength of the current station and the alternative
stations. You can activate this mode by tapping on the button RDS [9].
By pressing the button longer you can activate the regional code additionally which means the device only
consider stations with the same PI-code. REG appears on the display.
TA (Traffic Announcements) [10]:
If the TA-mode is active an incoming traffic announcement will break into broadcasting features or the
playback of other media. Furthermore a hint appears on the display.
PTY-Knopf (Program Type) [11]:
Is the PTY-mode active the station search works according to the individual adjustment.

120-050
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Das Ansteuerung von Datein auf Speichermedien:
Address the different ports with MOD [8].
When MP3-files on SD- or USB- data storage medium should be played the following functions are active.
•With the buttons [13] and [14] skip to the previous or next file.
•With AMS [3] switch track number- (TRK SCH) Îfile- (FILE SCH) Îcharacter search (CHAR SCH).
•By turning VOL/SEL [12] make the input of TRK SCH, FILE SCH and CHAR SCH.
Attention: SD- or USB-data storage media should be formatted by a computer to be recognized without
problems by the radio’s software! Probably MP3-files with a bitrate under 128 kbps will not be recognized by the
radio!
Installation:
1. Release the screws and remove the frame of the radio.
2. Insert the frame of the radio into the drawer of the dashboard.
3. Bend the metal claws of the frame as much as necessary.
4. Connect all cable to the radio and push it into the frame subsequently.
5. Connection terminals POWER (P) and SPEAKER (S) inclusive fuses as well as the {cable color}:
•P4: Memory (12V) {yellow} with interconnected 8 A fuse
•P5: Antenna output {orange}
•P7: power supply (12V) {red} / connected with car ignition and interconnected 1 A fuse
•P8: Grounding {black}
•S1: Speaker (+) rear right {brown}
•S2: Speaker (-) rear right {brown/black}
•S3: Speaker (+) front right {purple}
•S4: Speaker (-) front right {purple/black}
•S5: Speaker (+) front left {green}
•S6: Speaker (-) front left {green/black}
•S7: Speaker (+) rear left {white}
•S8: Speaker (-) rear left {white/black}

120-050
P2008 © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
FIGURE A: Remove the radio panel when you park the car for a
longer time and during the installation process by pressing PANEL
RELEASE [7] and pulling it off.
FIGURE B: Reattach the radio panel by inserting the right side first
and then pushing the left side until the panel snaps in.
