Wolff Finnhaus ELEGANTO 2724 User manual

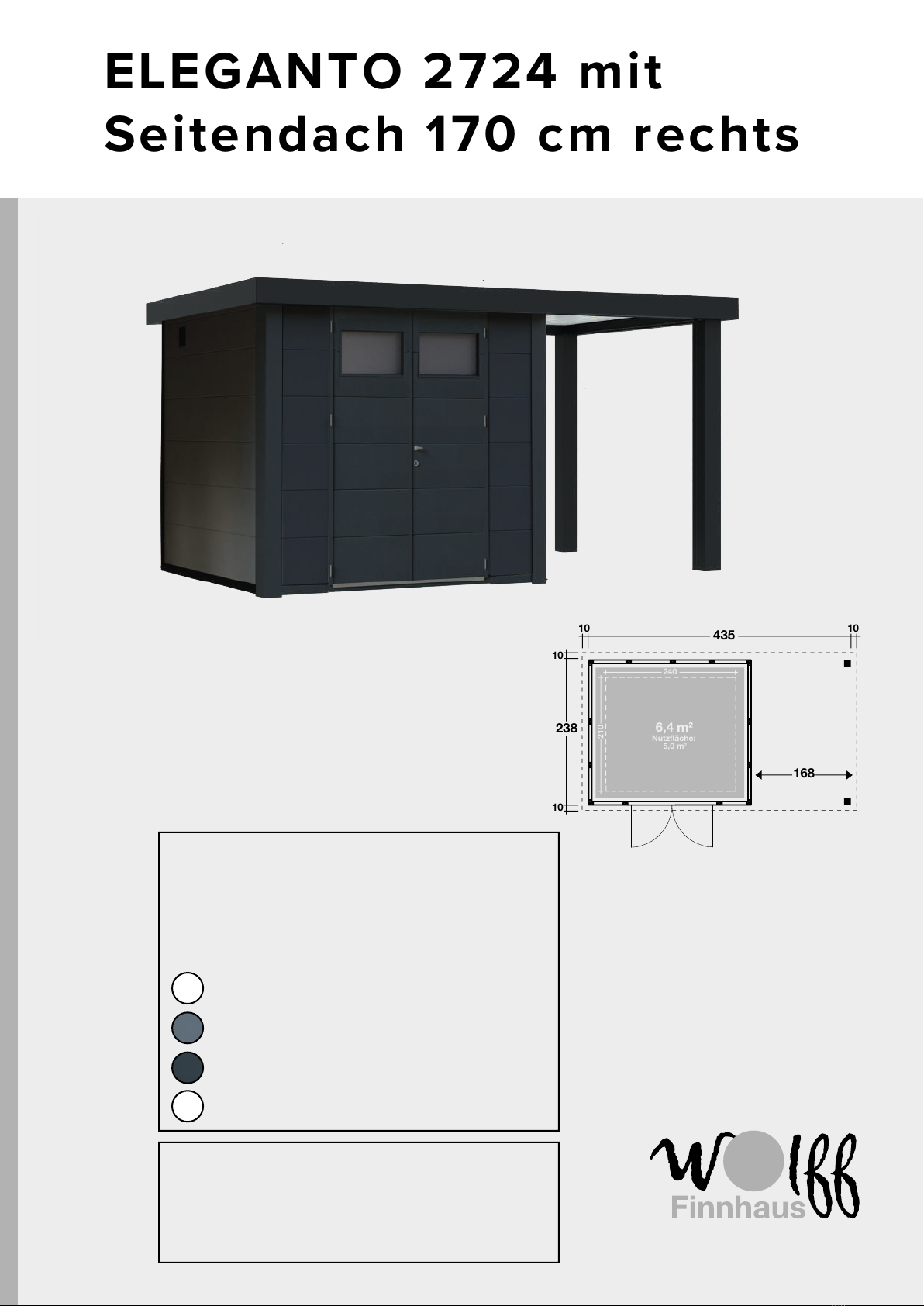

ELEGANTO 2724 mit
Seitendach 170 cm rechts
238 6,4
10
10
435
10 10
168
240
210
Nutzfläche:
5,0 m2
Projet numéro / Project nummer / Project number / Projekt Nummer :
............................................................................................................................................
QC-numéro / QC-nummer / QC-number / QC-Nummer :
............................................................................................................................................
Couleur / Kleur / Colour / Farbe:
❏Blanc, Wit, White, Weiß
❏Gris clair, Licht grijs, Light grey, Lichtgrau
❏Anthracite, Antraciet, Anthracite, Granitgrau
❏Granulé, StoneCoat, StoneCoat, Dekorputz
❏Fußboden
❏Innenwand:
❏Lochblech
❏Bodenschwelle / Rampe
❏Tauch einer Reihe in Rot
Zubehör
Innenwandpaket während des Hausaufbaus
montieren. Nicht im Nachhinein montierbar!
www.finnhaus.de
DONNéES TECHNIQUES /
INSTRUCTIONS DE MONTAGE
TECHNISCHE GEGEVENS /
MONTAGE HANDLEIDING
TECHNICAL DATA /
ASSEMBLY INSTRUCTIONS
TECHNISCHE DATEN /
MONTAGEANLEITUNG

ELEGANTO 2724 mit Seitendach 170 cm rechts
02/2020
Nous vous invitons à lire attentivement le présent mode d’emploi.
Vous y trouverez les caractéristiques techniques ainsi que toutes les informations utiles en vue d’un fonctionnement correct.
Les données techniques figurant dans cette publication peuvent être modifiées à tout moment et sans avis préalable et ce,
pour des raisons techniques ou commerciales..
Wij nodigen u uit deze handleiding aandachtig te lezen.
Ze omvat de technische eigenschappen en alle nuttige informatie voor een correcte werking.
De technische gegevens in deze publicatie kunnen om technische of commerciële redenen op elk moment en zonder
voorafgaande kennisgeving worden gewijzigd.
Please read this manual carefully.
It contains the technical properties and all the information required for correct operation.
The technical data in this publication is subject to change for technical and/or commercial reasons at any time and without notice.
Bitte lesen Sie diese Anleitung sorgfältig durch.
Sie enthält die technischen Eigenschaften und alle Informationen, die für einen korrekten Betrieb erforderlich sind.
Die in dieser Publikation enthaltenen technischen Daten können jederzeit ohne Vorankündigung aus technischen oder
kommerziellen Gründen geändert werden.
Lisez bien l’ensemble du
mode d’emploi avant de
commencer à réaliser des
travaux.
Lees de volledige hand-
leiding voordat u begint met
de werken uit te voeren.
Read the entire manual
before you start working.
Lesen Sie vor Arbeitsbeginn
die gesamte Anleitung.
L’utilisation de gants est
obligatoire.
Het gebruik van
handschoenen is verplicht.
The use of gloves is
mandatory.
Das Tragen von
Handschuhen ist Pflicht.
L’utilisation de lunettes de
protection est obligatoire.
Het gebruik van een veilig-
heidsbril is verplicht.
The use of safety glasses is
mandatory.
Das Tragen einer
Sicherheitsbrille ist Pflicht.
L’utilisation d’un casque de
protection est obligatoire.
Het gebruik van een veilig-
heidshelm is verplicht.
The use of a hard hat is
mandatory.
Das Tragen eines
Sicherheitshelms ist Pflicht.
Liste d’outils / Gereedschappenlijst / Tools List / Werkzeugliste
2

3
02/2020
$[
$[
$'[
%[
)[
)2/[
)3+[
+$[
+3+[
+2/6/[
+2/65[
)'[
)'[
.7[
.5[
./[
.6[
-75[
-[
-76[
-'$[
-'[
=$[
=%[
=&[
=&[
='[
=$3+5[
=$3+5[
=&3+5[
=&3+5[
=&95[
'$[
'$[
'$[
'$9/[
',9/[
',[
',[
',[
',9[
;$[
;%[
;&[
;'[
,*[
/ PP
,.[
/ PP
73[
%)[
33[
26[
&3J[
option / optie / option / Option
Liste des composants / Stukslijst / Partslist / TeilelisteListe des composants / Stukslijst / Partslist / TeilelisteListe des composants / Stukslijst / Partslist / Teileliste
A21 AD24 B6 F6
2x 1x 19x 6x
UD18
J21
Z24C2
X21D
K6LD J21S
Z21D
DI03
IG
K6R
JD24
TP2724
KT18
AB-5
DI21
IK
K6S
Z24A
X24A
BF21
Z21B
DA03
X21B
PP21
1x
2x
1x
1x
1x 2x
1x
12x
2x
1x
5x
10x
2x
1x
1x
3x
6x
1x
1x
7x
1x
12x
1x
1x
FD18
J24R
Z24C1
DA24
X24C
OS18
1x
1x
1x
6x
1x
1x
DAVL21 DAVR21
1x 1x
ZAOLKR ZAV
1x 1x
J24 1x
JDA24 1x
A24 1x
HA6 4x
FPH2 1x
HPH 2x
DA21 10x
ZC1OLKR 1x ZC2OLKR 1x ZCVR 1x
L= 2080mm L= 2064mm
DI24 6x
FOL 1x
CP02i 4x
CP01 2x CP02g 2x
HOL 1x HOLSR 1x
L= 2047mm
DI21V 2x
ELEGANTO 2724 mit Seitendach 170 cm rechts

ELEGANTO 2724 mit Seitendach 170 cm rechts
4
02/2020
Liste des composants / Stukslijst / Partslist / Teileliste
'[
SD18 (2x200)
6'%/[
6''[
%=[
%=[
0[[
:[
:[
:[
:[
0[
0[
:3[
'[
3+[
3+[
3+[
3+[
663[
63+[
63+[
;3+$[
;3+$[
;3+%[
;2/.&[
62/B3DDO[
663B2/.[
33[
%=7$3[
6'7$3[
77[
&3[
&3[
&3[
63%[
/[[
/[[
/[[
TOOL3
TOOL2
W1
2x 1x
1x W3
TOOL1
W4 M24
1x
1x
2x 2x
W2
BZ75
1x
20x
DK 1x
RK1 1x
RK2
RK3
SD25 2x
SPB6 4x
2724PHR-1 1x 2724PHR-2 1x 3024PHR-3 1x
M21 2x
SSP21 1x SS6PHK 1x XOLKA 1x XPHR 1x
DR 1x DL 1x
SS6PH 1x
SSPOLK 2x SOL_Paal 2x
XPHA21 1x
SD16D 18x BZ30 12x
SD18BL 40x
SD18 400x
XOLKC 1x
WP30 2x
CP15 1x CP16 1x
M12 8x
L 90 X 4 2x L 75 X 4 1x L 55 X 4 1x
CP05 8x
2724OLKR-4 1x
www.finnhaus.de

5
02/2020
Tous les éléments / Alle elementen / All elements / Alle Elemente

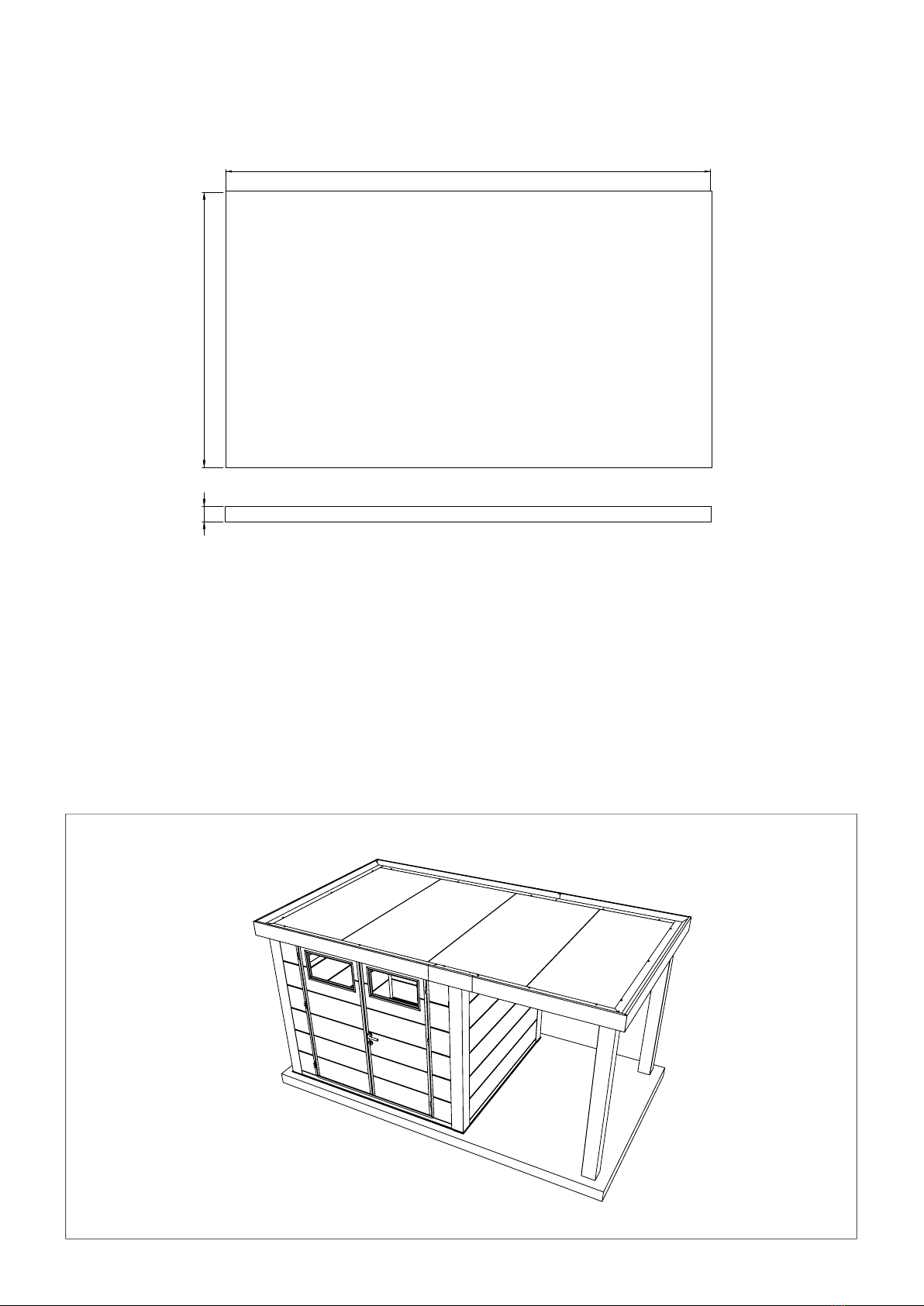

Fundament
• Le sol doit être plat et de niveau. Le sol doit être réalisé pour
permettre une fixation adéquate de l’abris de jardin.
• De vloer moet vlak en waterpas zijn. De vloer moet gemaakt
worden zodat de bevestiging van het tuinhuis wel mogelijk is.
• The floor must be flat and leve . The floor must be made in
such a way that it is possible to fix the garden house.
• Der Auauort muss eine flach , geschlossene und in
Waage liegende Bodemplatte aufzeigen. Die Bodenplatte
muss so beschaen sein, das eine mechanische Befestigung
von dem Eleganto erfolgen kann.
PS
• L’abris de jardin doit être centrée sur la dalle de béton.
• Het tuinhuis moet gecentreerd geplaatst worden op het
fundament.
• The garden house must be centered on the foundation.
• Das Gartenhaus muss auf dem Fundament zentriert sein.
PP
PP
PP

%HWRQSODDW
%HWRQ.JPí
(OHJDQWR3+
36

'DV*DUWHQKDXVPXVVDXIGHP)XQGDPHQW]HQWULHUWVHLQ 
7KHJDUGHQKRXVHPXVWEHFHQWHUHGRQWKHIRXQGDWLRQ 
/DEULVGHMDUGLQGRLWrWUHFHQWUpHVXUODGDOOHGHEpWRQ 
+HWWXLQKXLVPRHWJHFHQWUHHUGJHSODDWVZRUGHQRSKHWIXQGDPHQW 
)XQGDPHQW

'HU$XIEDXRUWPXVVHLQHIODFKHJHVFKORVVHQHXQGLQ:DDJH 
OLHJHQGH%RGHPSODWWHDXI]HLJHQ'LH%RGHQSODWWHPXVVVR
EHVFKDIIHQVHLQGDVHLQHPHFKDQLVFKH%HIHVWLJXQJYRQGHP
(OHJDQWRHUIROJHQNDQQ
7KHIORRUPXVWEHIODWDQGOHYHO7KHIORRUPXVWEHPDGHLQVXFKDZD\ 
WKDWLWLVSRVVLEOHWRIL[WKHJDUGHQKRXVH
/HVROGRLWrWUHSODWHWGHQLYHDX/HVROGRLWrWUHUpDOLVpSRXU 
SHUPHWWUHXQHIL[DWLRQDGpTXDWHGHODEULVGHMDUGLQ
'HYORHUPRHWYODNHQZDWHUSDVV]LMQ'HYORHUPRHWJHPDDNWZRUGHQ

]RGDWGHEHYHVWLJLQJYDQGHWXLQKXLVZHOPRJHOLMNLV
0$66(
$
)(8,//(685 (&+(//(
1R'(3/$1
7,75(
5(9,6,21
1(3$6&+$1*(5/(&+(//(
0$7(5,$8
'$7(
6,*1$785(
120
&$66(5/(6
$1*/(69,)6
6$8),1',&$7,21&2175$,5(
/(6&27(66217(10,//,0(75(6
(7$7'(685)$&(
72/(5$1&(6
/,1($,5(6
$1*8/$,5(6
48$/
)$%
$335
9(5,)
$87(85
0pORQ/XF
ELEGANTO 2724 mit Seitendach 170 cm rechts

ELEGANTO 2724 mit Seitendach 170 cm rechts
6
02/2020
Composition / Compositie / Composition / Zusammensetzung
B
C
A
E
F
G
D

7
02/2020

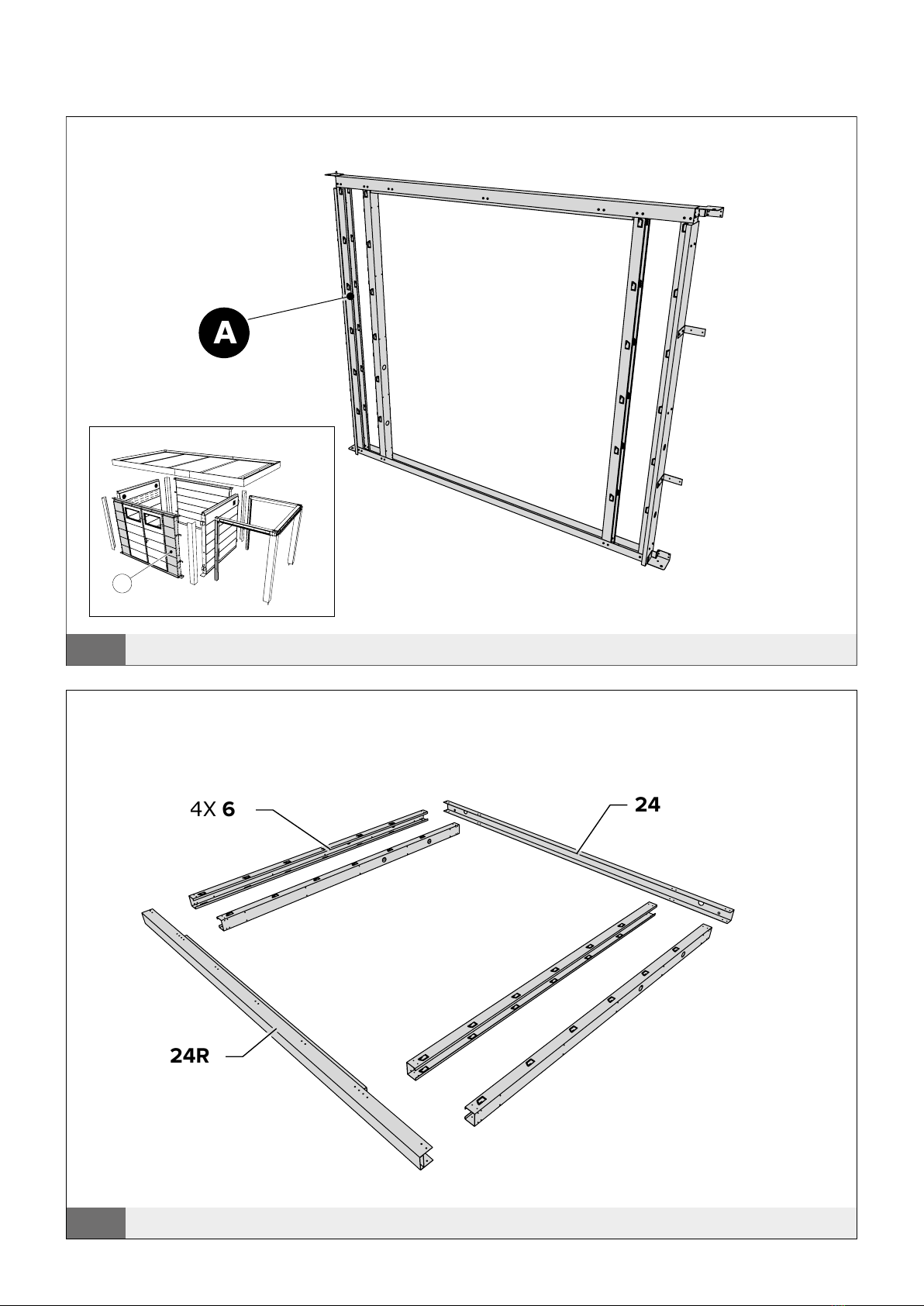

AParoi / Wand / Wall / Wand
$
$
AParoi / Wand / Wall / Wand
24
; 6
24R
AParoi / Wand / Wall / Wand
A
ELEGANTO 2724 mit Seitendach 170 cm rechts

ELEGANTO 2724 mit Seitendach 170 cm rechts
8
02/2020

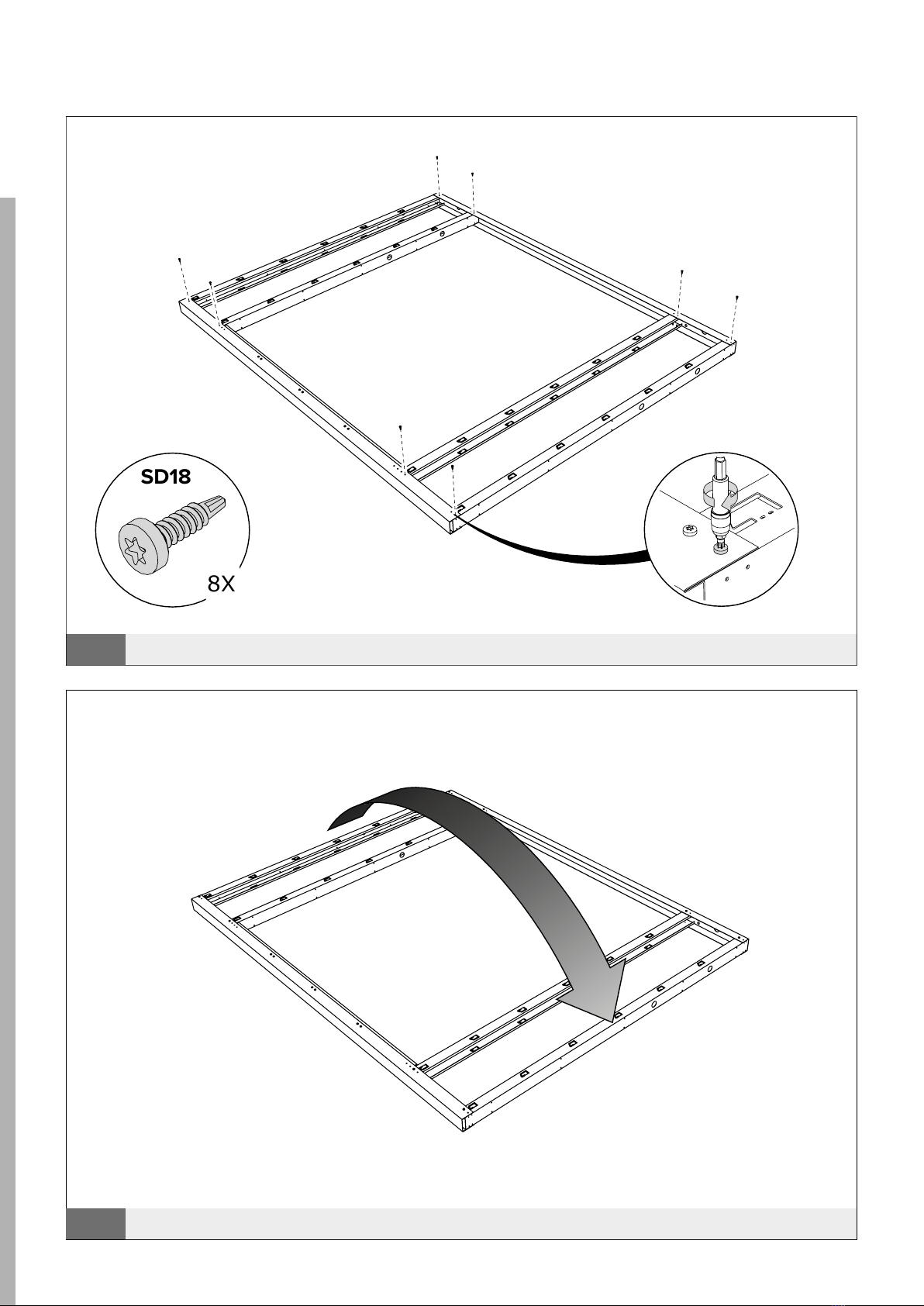

AParoi / Wand / Wall / Wand
AParoi / Wand / Wall / Wand
SD18
;
Tourner encadrement / Kader omdraaien / Turn Frame / Rahmen umdrehen
Le principe de la construction du mur (POW).
Het principe van de opbouw van de wand (POW).
The principle of building the wall (POW).
Das Prinzip des Baus der Mauer finden (P W).
POW
POW

9
02/2020

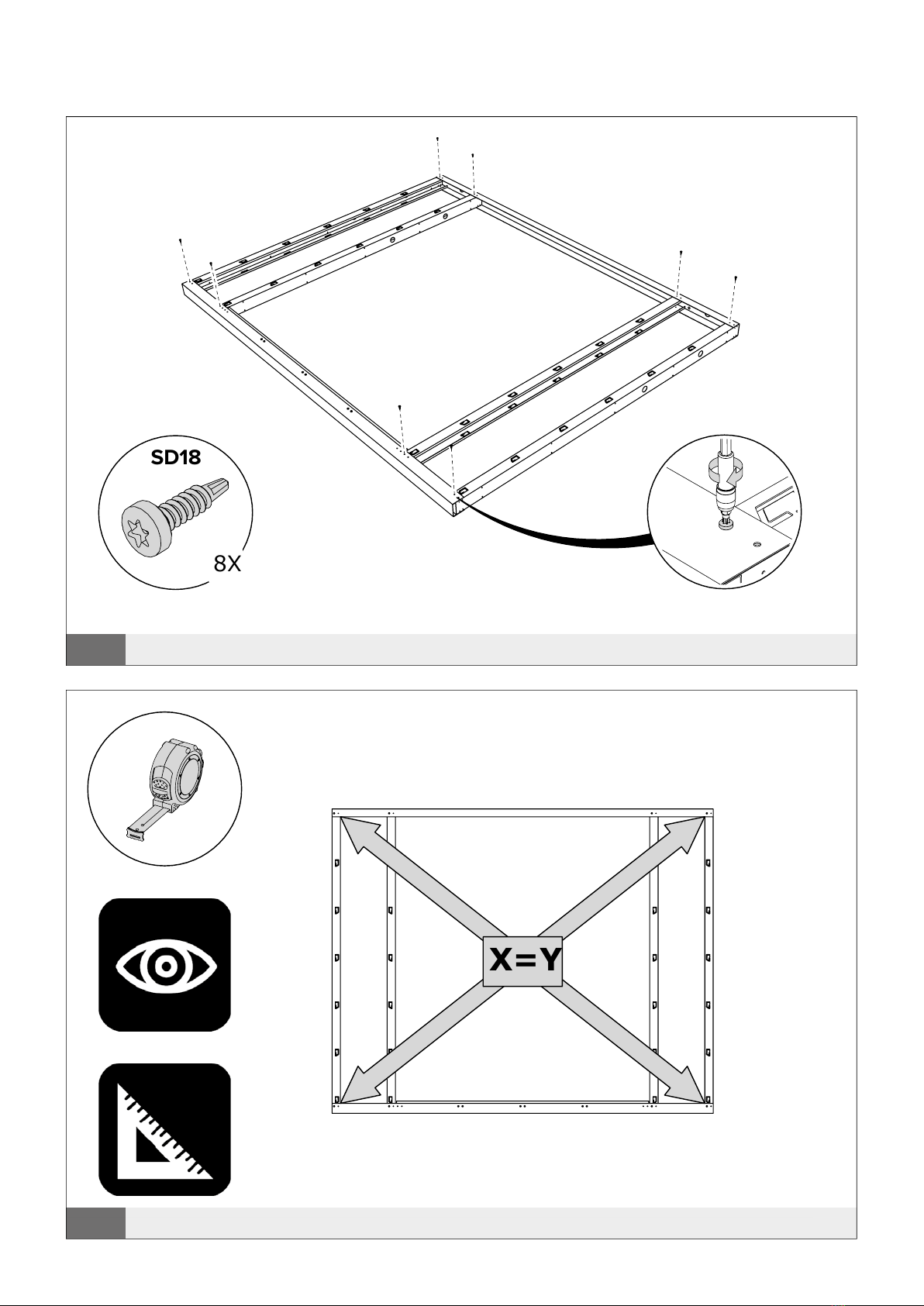

AParoi / Wand / Wall / Wand
AParoi / Wand / Wall / Wand
AParoi / Wand / Wall / Wand
AParoi / Wand / Wall / Wand
SD18
;
; <
POW
POW
ELEGANTO 2724 mit Seitendach 170 cm rechts

10
02/2020
ELEGANTO 2724 mit Seitendach 170 cm rechts
AParoi / Wand / Wall / Wand
SD18
;
AParoi / Wand / Wall / Wand
Tourner encadrement / Kader omdraaien / Turn Frame / Rahmen umdrehen
POW
POW

11
ELEGANTO 2724 mit Seitendach 170 cm rechts
02/2020
AParoi / Wand / Wall / Wand
AParoi / Wand / Wall / Wand
AParoi / Wand / Wall / Wand
SD18
;
AParoi / Wand / Wall / Wand
SD18

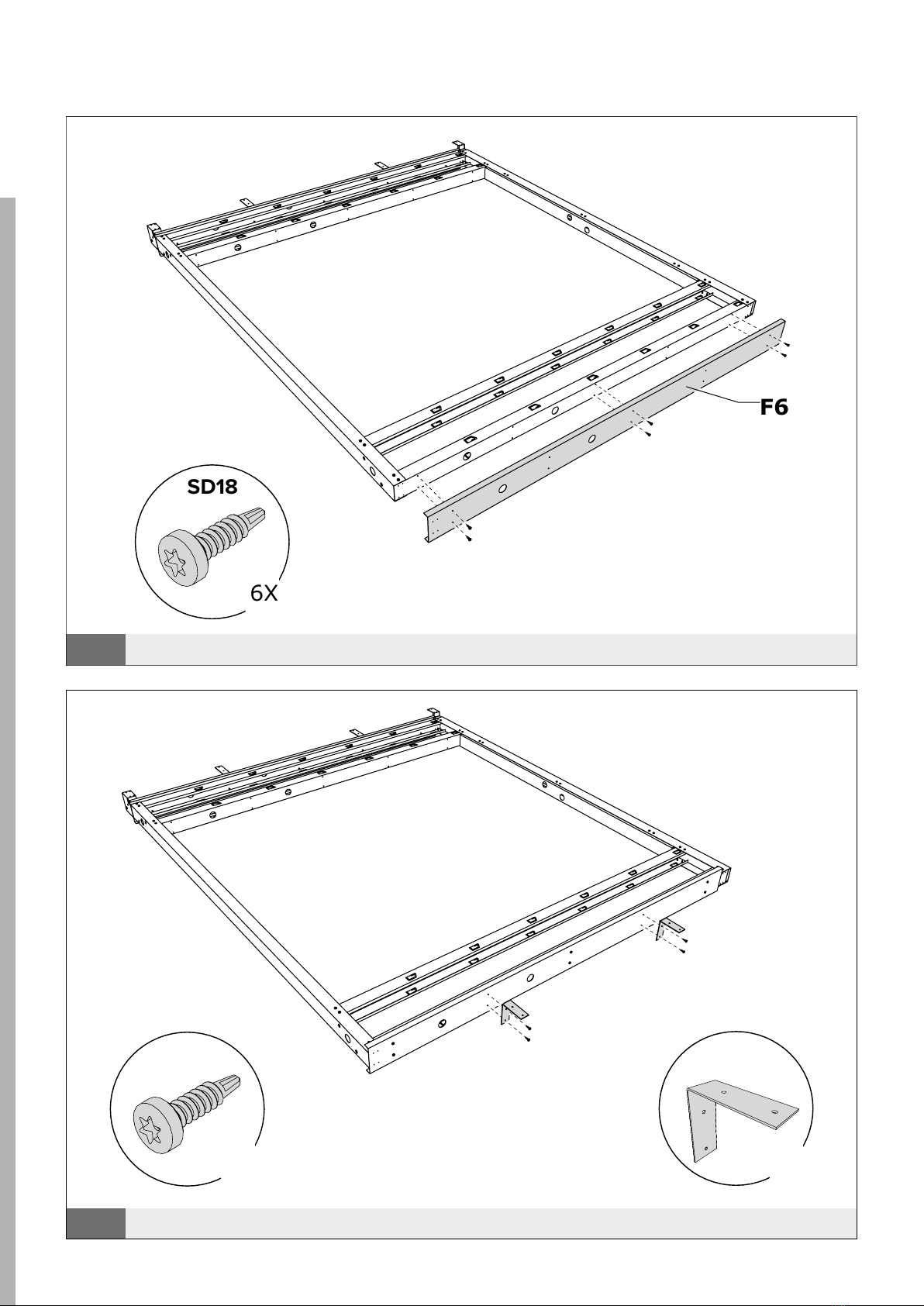

F6
;
POW

12
02/2020
ELEGANTO 2724 mit Seitendach 170 cm rechts
AParoi / Wand / Wall / Wand

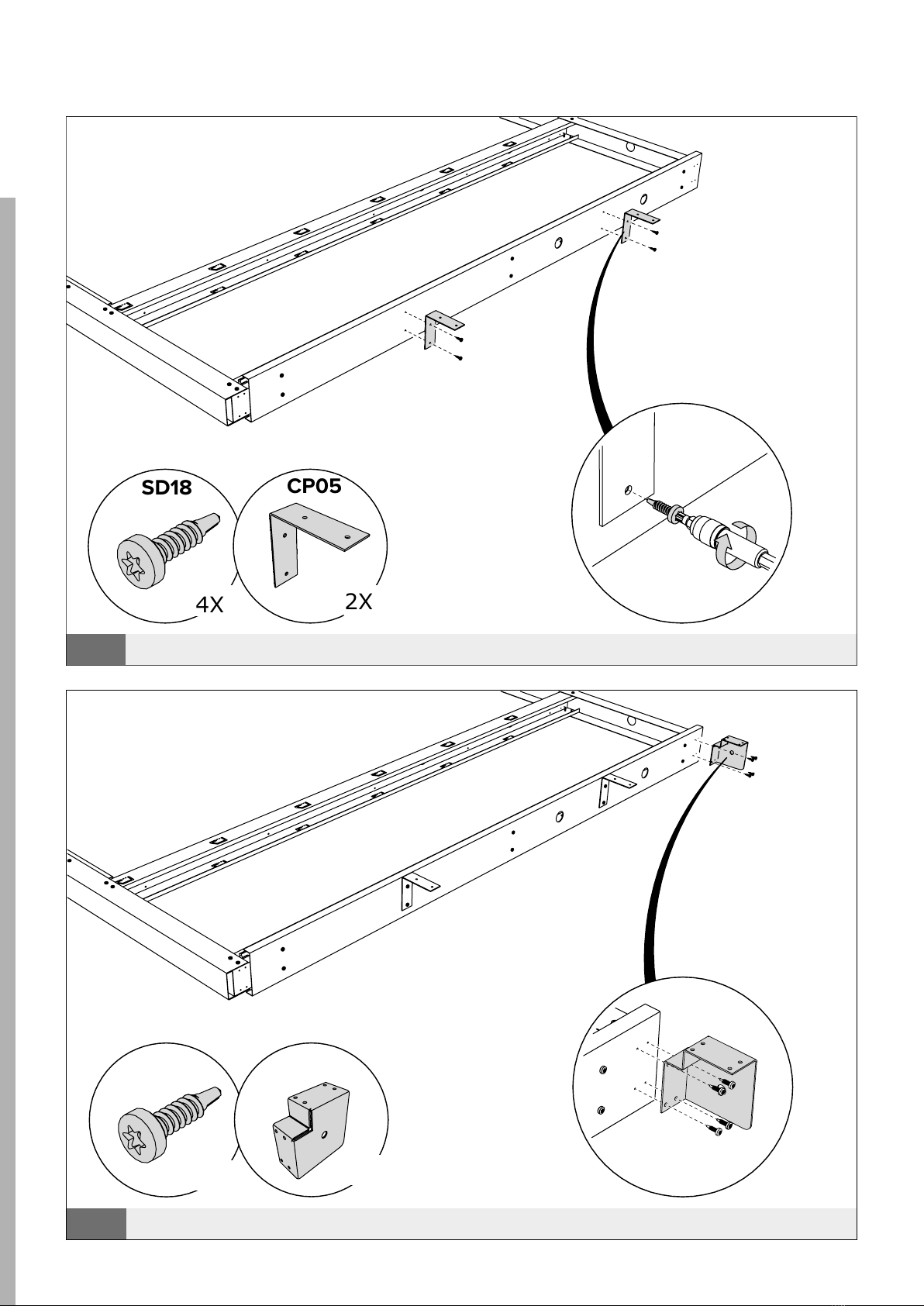

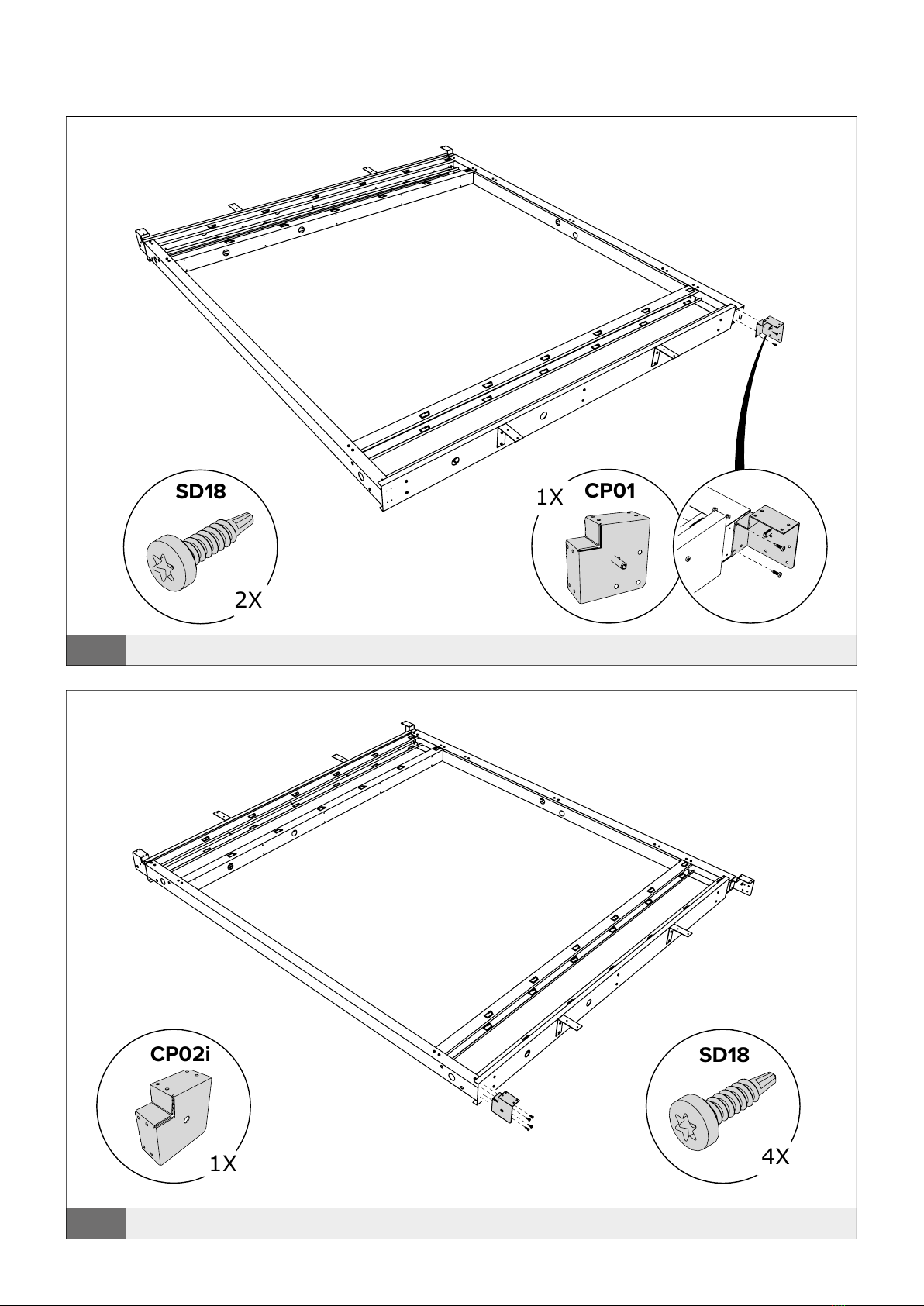

SD18 CP02i
; ;
SD18 CP05
; ;
AParoi / Wand / Wall / Wand

13
ELEGANTO 2724 mit Seitendach 170 cm rechts
02/2020
AParoi / Wand / Wall / Wand
AParoi / Wand / Wall / Wand
AParoi / Wand / Wall / Wand
AParoi / Wand / Wall / Wand
SD18
;
CP02g
;

14
02/2020
ELEGANTO 2724 mit Seitendach 170 cm rechts
AParoi / Wand / Wall / Wand
)
SD18
;
AParoi / Wand / Wall / Wand
SD18 CP05
;
;

15
ELEGANTO 2724 mit Seitendach 170 cm rechts
02/2020
AParoi / Wand / Wall / Wand
AParoi / Wand / Wall / Wand AParoi / Wand / Wall / Wand
AParoi / Wand / Wall / Wand
CP01
;
SD18
;
SD18
CP02i
; ;

ELEGANTO 2724 mit Seitendach 170 cm rechts
16
02/2020
BParoi / Wand / Wall / Wand
%
%
B
AParoi / Wand / Wall / Wand
4 
SD18
;
WP30

17
ELEGANTO 2724 mit Seitendach 170 cm rechts
02/2020
DParoi / Wand / Wall / Wand
'
'
BParoi / Wand / Wall / Wand
D
AParoi / Wand / Wall / Wand
B / D Paroi / Wand / Wall / Wand
21
;B6
J21S
;
Le principe de la construction du mur, voir pages 8 à 11 (POW).
Het principe van de opbouw van de wand, zie pagina 8 tot en met 11 (POW).
The principle of building the wall, see pages 8 through 11 (POW).
Das Prinzip des Baus der Mauer finden Sie auf den Seiten 8 bis 11 (P W).
SD18
40X

ELEGANTO 2724 mit Seitendach 170 cm rechts
18
02/2020

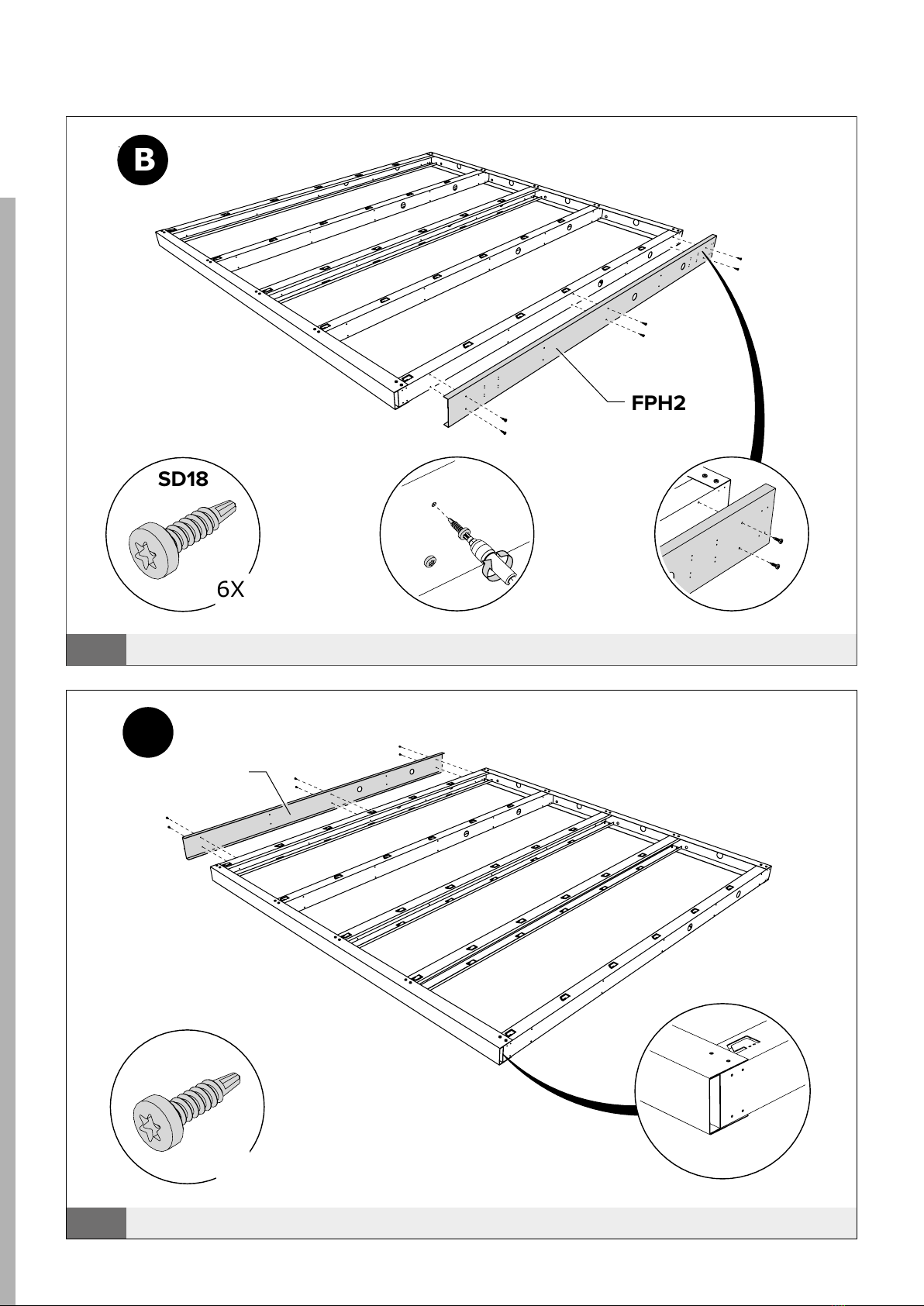

BParoi / Wand / Wall / Wand
%
FPH2
SD18
;
DParoi / Wand / Wall / Wand
'
F6
SD18
;

19
ELEGANTO 2724 mit Seitendach 170 cm rechts
02/2020
BParoi / Wand / Wall / Wand
DParoi / Wand / Wall / Wand
A + B Paroi / Wand / Wall / Wand
$%
A + B Paroi / Wand / Wall / Wand
;
SD18
;
CP02g
CP05
CP02i

20
02/2020
A + B Paroi / Wand / Wall / Wand

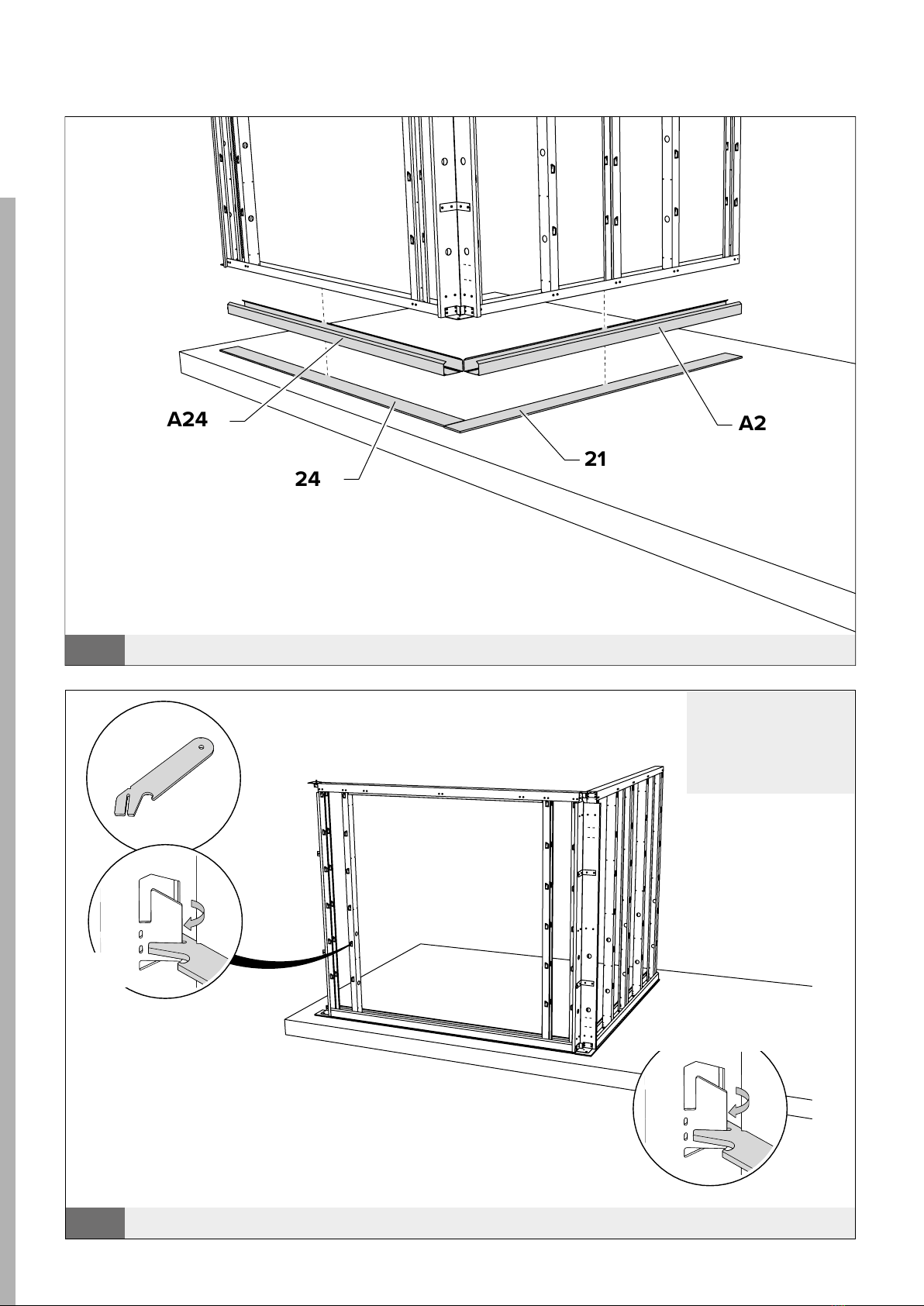

A2
A24
24 21
ELEGANTO 2724 mit Seitendach 170 cm rechts
A + B Paroi / Wand / Wall / Wand
45°
90°
;
TONEOAT
Option Dekorputz:
Plier les crochets à 90°
Hoekjes plooien op 90°
Corners fold at 90°
Ecken um 90° falten
TOOL3
24x
DEKORPUTZ
