X-METAL 33510 User manual

NOTICE DE MONTAGE
Carport X-Metal
ASSEMBLY INSTRUCTIONS
Carport X-Metal
AUFBAUANLEITUNG
Carport X-Metal
INSTRUCCIONES DE MONTAJE
Cochera X-Metal
ISTRUZIONI DI MONTAGGIO
Tettoia X-Metal
INSTRUKCJA MONTAŻU
Wiata Garażowa X-Metal
INSTRUÇÕES DE MONTAGEM
Carport X-Metal
EN
PL
PT
IT
ES
DE
33510
15
28
41
54
67
80

2
FRANÇAIS
IMPORTANT
Veuillez lire attentivement les instructions avant de commencer à assembler ce
produit.
Veillez à ce que toutes les pièces contenues dans le carton correspondent bien à ce qui
est indiqué dans la liste illustrée.
Effectuez les étapes dans l’ordre indiqué en suivant bien les instructions.
Vérifier que toutes les vis et les pièces sont bien serrés après avoir terminé
l’assemblage des panneaux en polycarbonate.
Conservez les instructions dans un endroit sûr pour toute référence ultérieure.
CONSEILS DE SÉCURITÉ
חNous recommandons vivement que le produit soit assemblé par au moins deux
personnes.
חN’essayez pas d’assembler ce produit dans des conditions venteuses ou humides.
חNe placez pas votre abri de voiture dans une zone exposée à un vent excessif.
חIdentifiez tous les dangers possibles, y compris les câbles électriques souterrains et
aériens, les conduites d’eau souterraines, etc.
חPortez toujours des gants, des lunettes de protection, des manches longues et des
chaussures lorsque vous assemblez ou effectuez des travaux d’entretien sur votre
produit.
חCertaines pièces peuvent présenter des coins tranchants. Soyez prudent lorsque vous
manipulez les composants.
חLorsque vous utilisez un escabeau ou des outils électriques, veillez à suivre les conseils
de sécurité du fabricant.
חÉliminez tous les sacs en plastique en toute sécurité - gardez-les hors de portée des
enfants.
חTenez les enfants à l’écart de la zone d’assemblage.
חN’essayez pas d’assembler ce produit si vous êtes fatigué, si vous avez consommé des
drogues ou de l’alcool ou si vous êtes sujet à des étourdissements.
חNe grimpez pas sur le toit et ne vous y tenez pas, afin d’éviter de tomber.
חUne forte charge de neige sur le toit endommagera le produit et rendra dangereux le
fait de se tenir en dessous ou à proximité. Veuillez déneiger le toit à temps.
NETTOYAGE ET ENTRETIEN
חLorsque votre abri de voiture doit être nettoyé, utilisez une solution détergente douce
et rincez le produit à l’eau claire.
חN’utilisez pas d’acétone, de produits abrasifs ou d’autres détergents spéciaux pour
nettoyer le carport.
חLorqu’il est encombré, débarrassez le toit et les gouttières de la neige, de la saleté et
des feuilles qui s’y sont entassés.
חLes objets chauds tels que les grils récemment utilisés, les chalumeaux, etc. ne doivent
pas être entreposés en dessous du carport .
חLes objets lourds ne doivent pas être posés contre les poteaux.
חVeuillez ne pas suspendre ou vous poser sur les poteaux.
חMettez les petites pièces (vis, etc.) dans une boîte, afin de ne pas les perdre.
חIl est possible qu’il vous reste certaines pièces près l’assemblage, il est recommandé
de les conserver en lieu sûr pour un usage ultérieur.
AVANT L’ASSEMBLAGE
חChoisissez soigneusement le site avant l’assemblage, de préférence un endroit dégagé,
à l’abri des vents forts.
חLa surface du site doit être plate et nivelée.
חLe carport doit être monté sur une fondation solide (béton ou asphalte) et ancré au sol.
חAssurez-vous que le mur que vous avez choisi est suffisamment solide pour
l’installation, une structure en briques et en béton est le meilleur choix.
חTriez les pièces et vérifiez-les en fonction de la liste des pièces contenues dans
l’appareil.
חVeuillez consulter les autorités locales afin de vérifier si un permis est nécessaire avant
de débuter la construction du produit.

3
FRANÇAIS

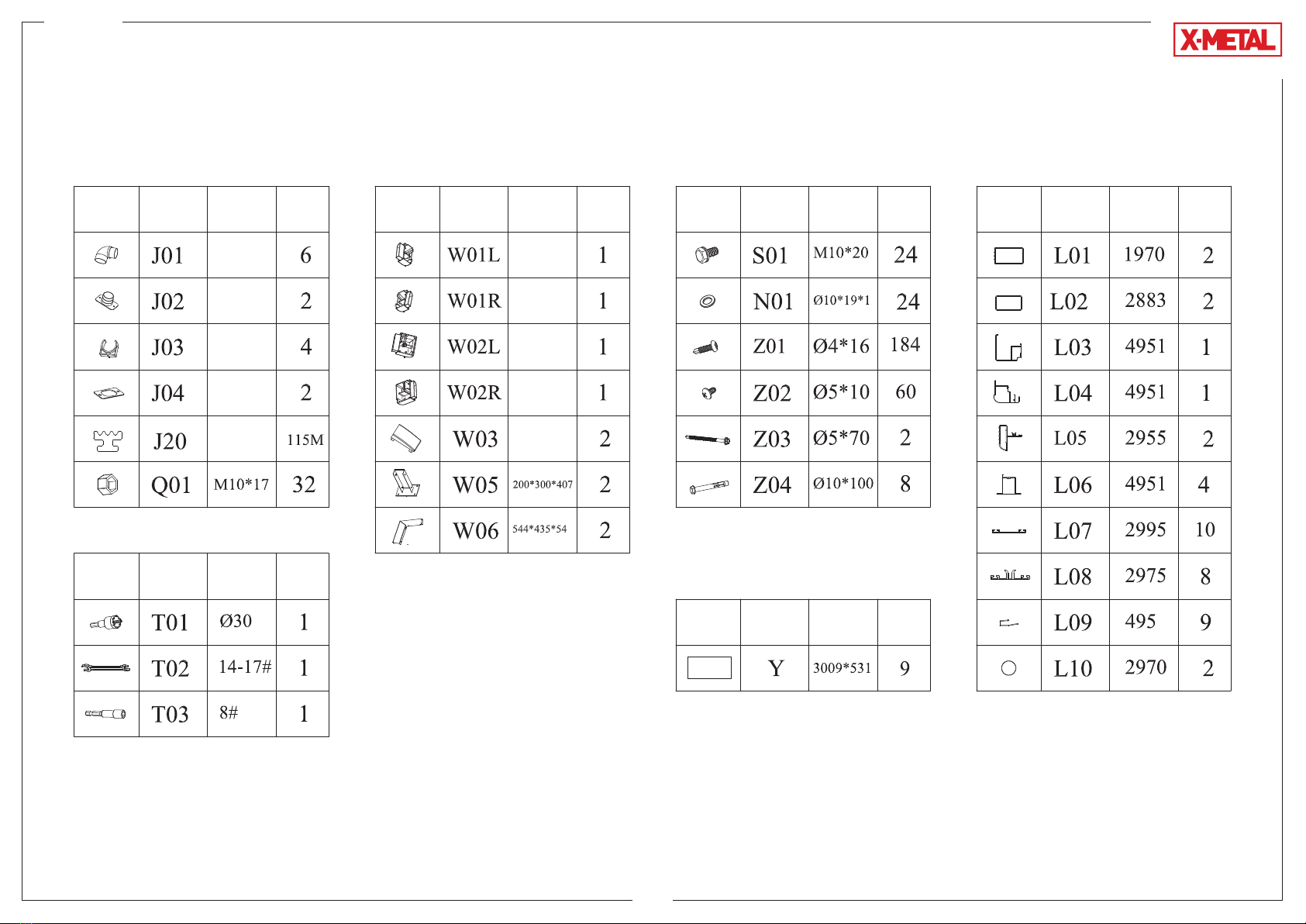

Composants
Pièces # mm Qtté
Pièces # mm Qtté
Pièces # mm Qtté
Pièces # mm Qtté Pièces # mm Qtté Pièces # mm Qtté

4
FRANÇAIS

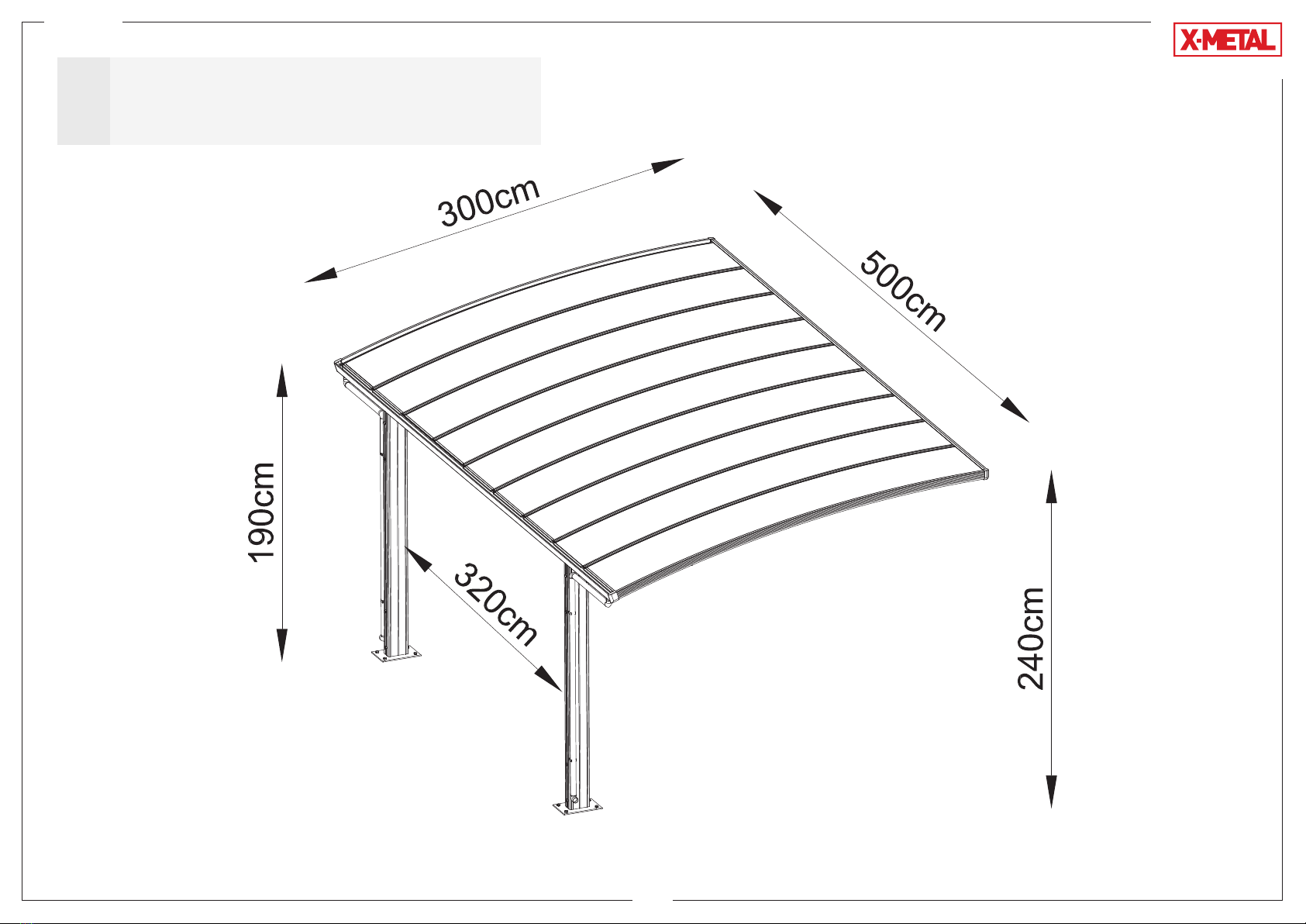

Soyez sûre qu’il y a assez d’espace pour monter le carport.

5
FRANÇAIS
Pièces # mm Qtté
Fixer W01L/R à l’extrémité de L05 où se
trouve la flèche autocollante.

6
FRANÇAIS
Pièces # mm Qtté

7
FRANÇAIS
Pièces # mm Qtté

8
FRANÇAIS
Pièces # mm Qtté

9
FRANÇAIS
Pièces # mm Qtté

10
FRANÇAIS
Pièces # mm Qtté

11
FRANÇAIS
Pièces # mm Qtté
Fixez L03 sur
W06 avec S02

12
FRANÇAIS
Pièces # mm Qtté


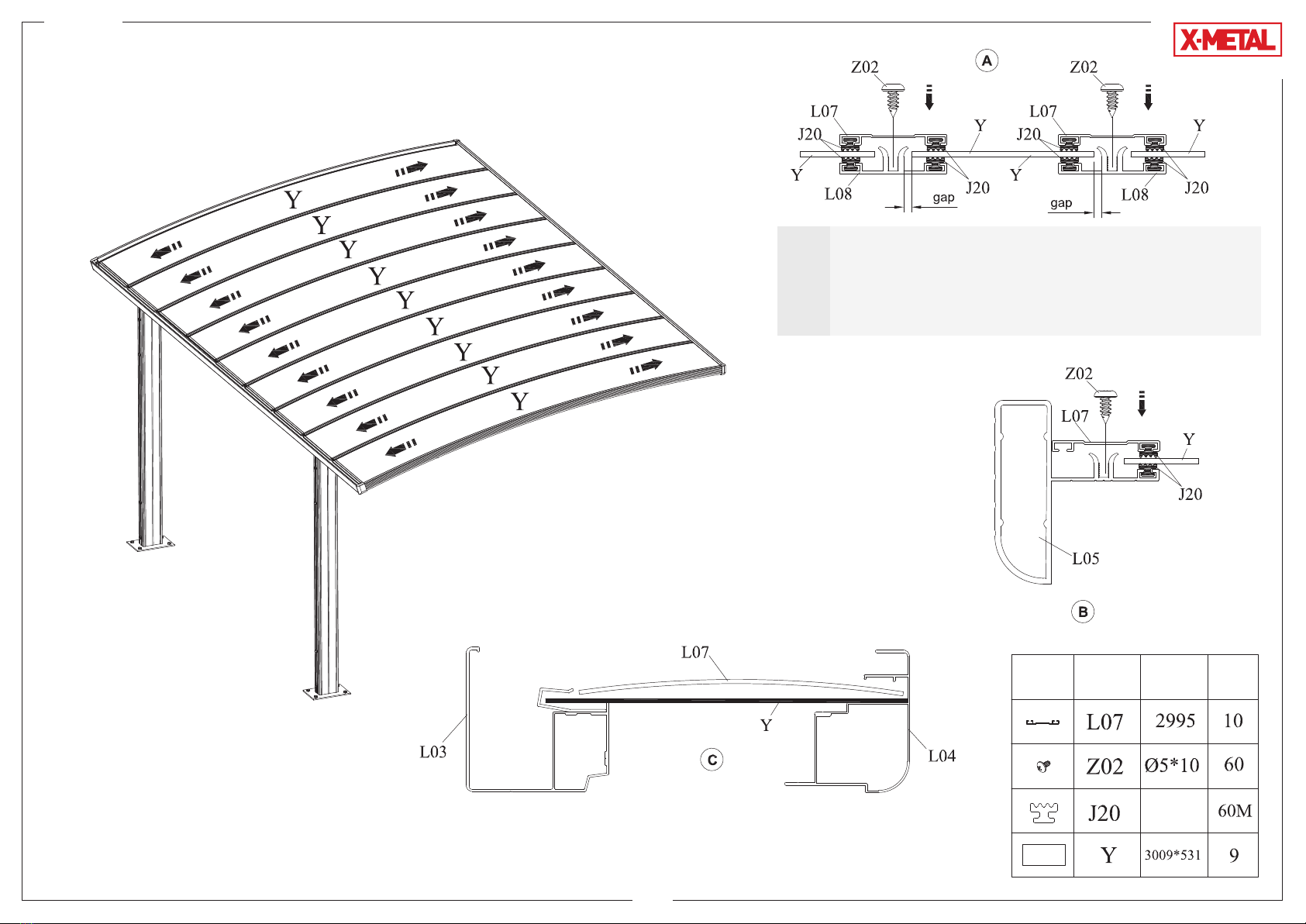

Veuillez monter la pièce Y parallèlement à la pièce L08 et
garder le même espace entre les deux côtés, afin d’éviter
que la dilatation et la contraction pendant l’utilisation
n’endommagent la pièce Y.

13
FRANÇAIS
Pièces # mm Qtté

1. Couper le tuyau de descente L10 à la longueur idéale en
fonction de votre situation
2. Définir un lieu de fixation avant de fixer J04 et J02 (voir
fig. B) puis fixer J04 et J02, (voir fig. B) puis fixer J04 et
J02 sur le fond de la gouttière L03 avec Z01, en utilisant
l'outil d'ouverture T01 pour percer un trou sur J03 à
travers le trou existant de J02 (voir fig. B)
3. Mettre du gel de silice avant de fixer J01, J02 et L10

14

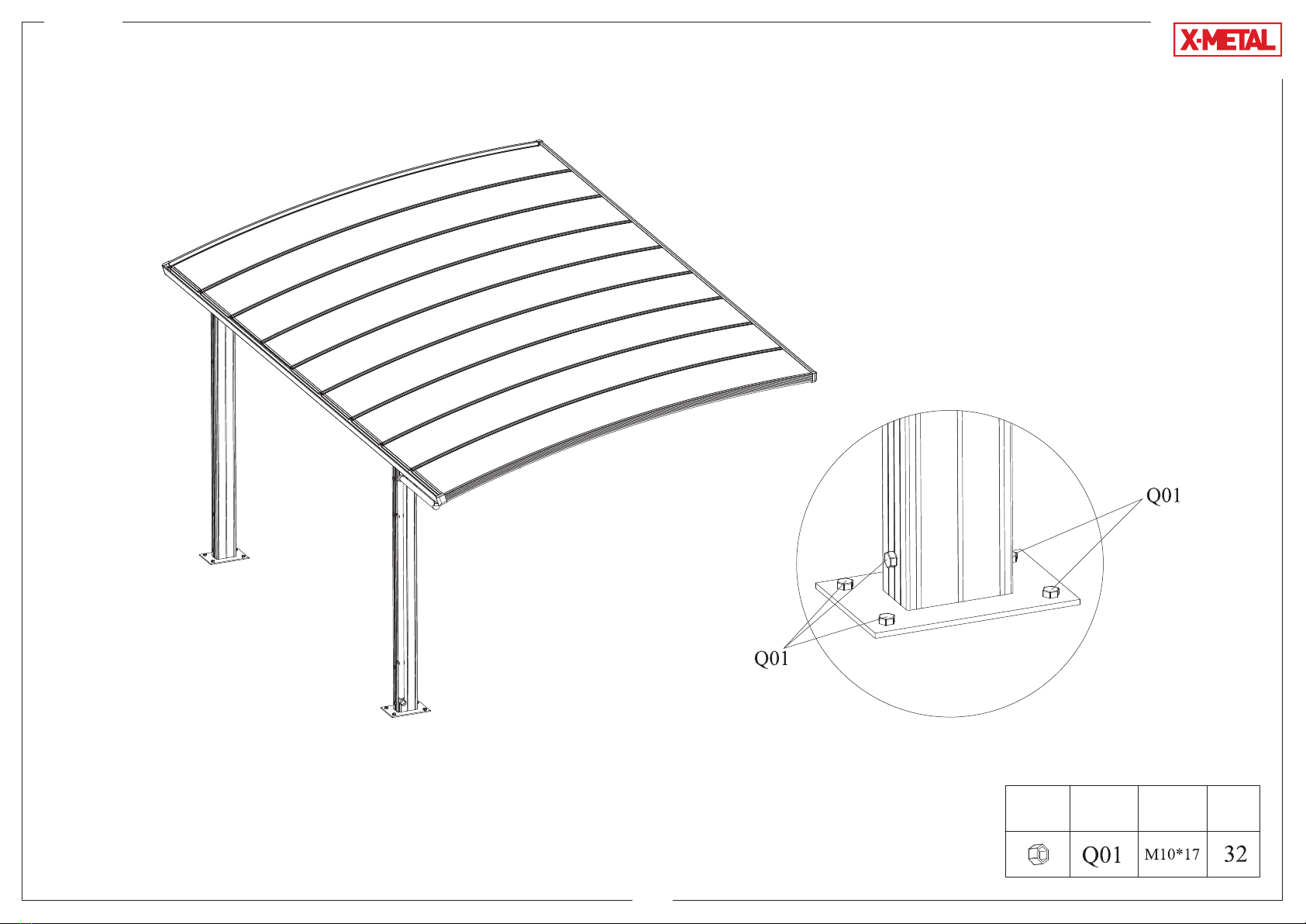

FRANÇAIS
Pièces # mm Qtté

15
ENGLISH
IMPORTANT
Please read the instructions carefully before you start to assemble this carport.
Please ensure that you find all parts in the carton in the correct type and quantity as
mentioned in the illustrated content list.
Please carry out the steps in the order set out in the instructions.
Tighten all screws and parts, after completed the assembly of the polycarbonate
panels.
Keep the instructions in a safe place for future reference.
SAFETY ADVICE
חWe strongly recommend the product to be assembled by at least two people.
חDo not attempt to assemble the patio cover in windy or wet conditions.
חDo not position your carport in an area exposed to excessive wind.
חIdentify any possible hazards including underground and overhead power cables and
underground water pipes etc.
חAlways wear gloves, safety goggles, long sleeves and shoes when assembling or
performing any maintenance on your product.
חSome parts may have sharp edges. Please be careful when handling components.
חWhen using a stepladder or power tools, make sure you follow the manufacturer’s
safety advice.
חDispose of all plastic bags safely - keep them out of reach of children.
חKeep children away from the assembly area.
חDo not attempt to assembly the patio cover if you are tired, have taken drugs or alcohol
or if you are prone to dizziness.
חDo not climb or stand on the roof, to avoid falling down.
חHeavy snow load on roof will damage the product and making it unsafe to stand below
or nearby. Please clear the snow from the roof in time..
CLEANING & MAINTENANCE
חWhen your carport needs cleaning, use a mild detergent solution and rinse with clean
water.
חDo not use acetone, abrasive cleaners or other special detergents to clean the panels.
חKeep roof and gutter clear of snow, dirt and leaves.
חHot items such as recently used grills, blowtorches etc, must not be stored in the
carport.
חHeavy articles should not be leaned against the poles.
חDo not hang or lay on the profiles.
חPut small component parts (screws etc) in a box, so they will not be missing.
חSome parts maybe surplus after assembly, it is recommended to keep them in a safe
place for future use.
BEFORE ASSEMBLY
חChoose the site carefully before assembly, an unobstructed place, sheltered from
strong winds is the best.
חSite surface needs to be flat and leveled.
חThis carport should be assembled on a solid foundation (such as concrete or asphalt)
and anchored to the ground.
חMake sure the wall you selected is strong enough for installation, a brick concrete
structure is the best choice.
חSort the parts and check according to the contents parts list.
חPlease consult your local authorities if any permits are required prior to assembly of the
product.

16
ENGLISH
Components
Parts # mm Qty
Parts # mm Qty
Parts # mm Qty
Parts # mm Qty Parts # mm Qty Parts # mm Qty

17
ENGLISH
Make sure there is enough space to assemble the carport.

18
ENGLISH
Parts # mm Qty
Fix WO1 L/R in the end of L05 where there is
an arrow sticker.

19

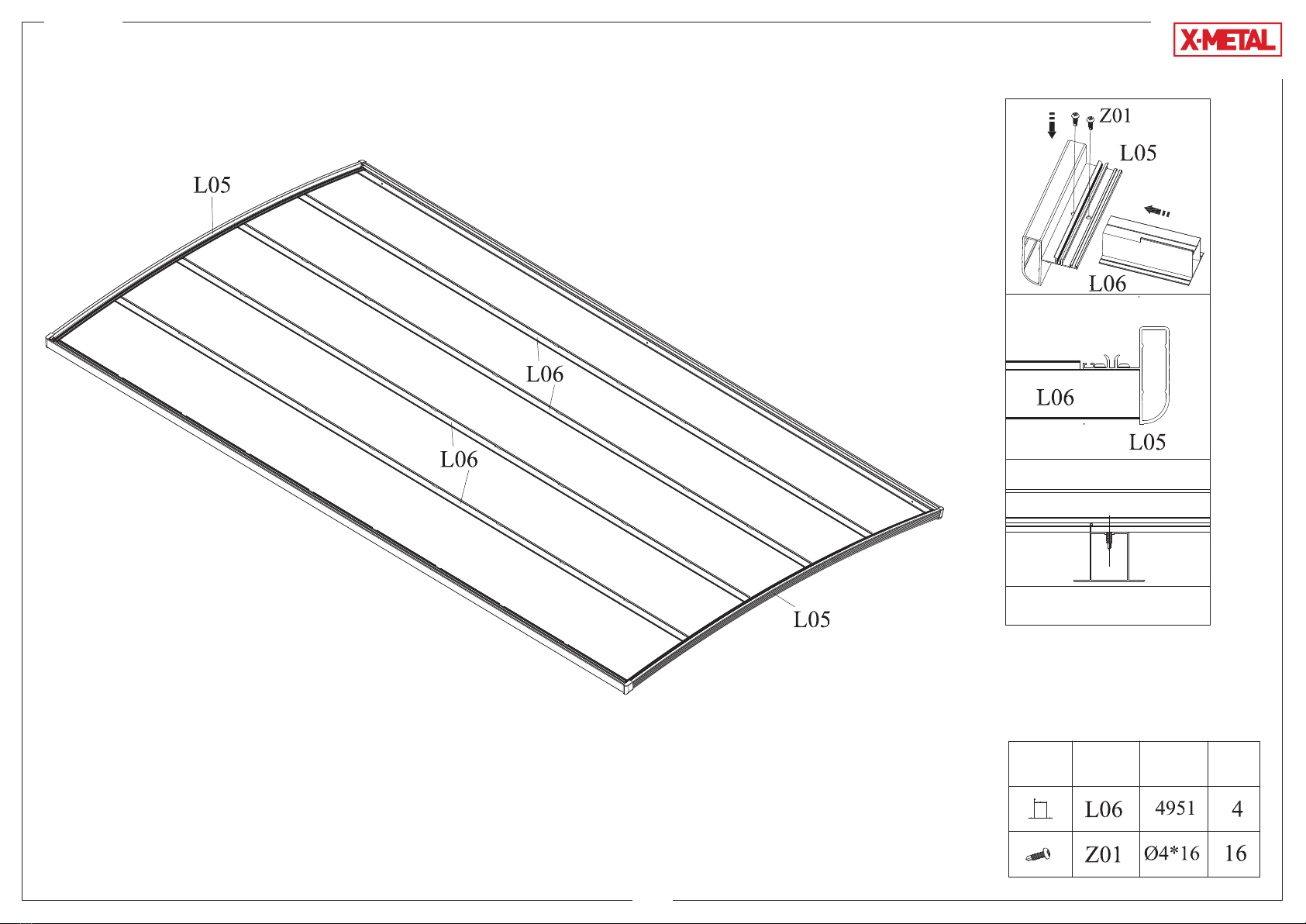

ENGLISH
Parts # mm Qty

20

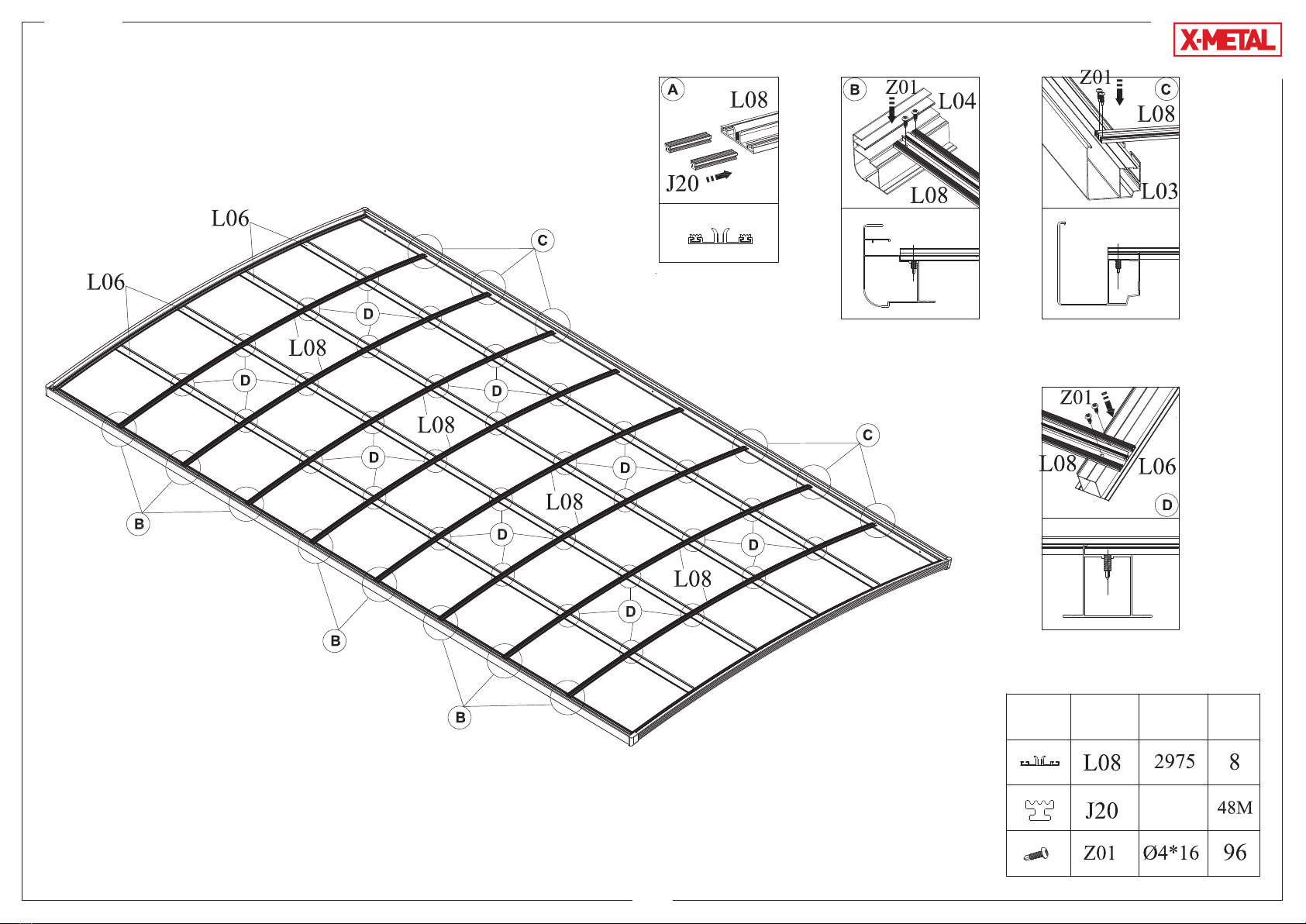

ENGLISH
Parts # mm Qty
