Xenyx UFX1604 User manual

Quick Start Guide
XENYX UFX1604
Premium 16-Input 4-Bus Mixer with 16 x 4 USB/FireWire Interface,
16-Track USB-Recorder, XENYX Mic Preamps & Compressors,
BritishEQs and Dual Multi-FX Processors

2XENYX UFX1604 Quick Start Guide 3

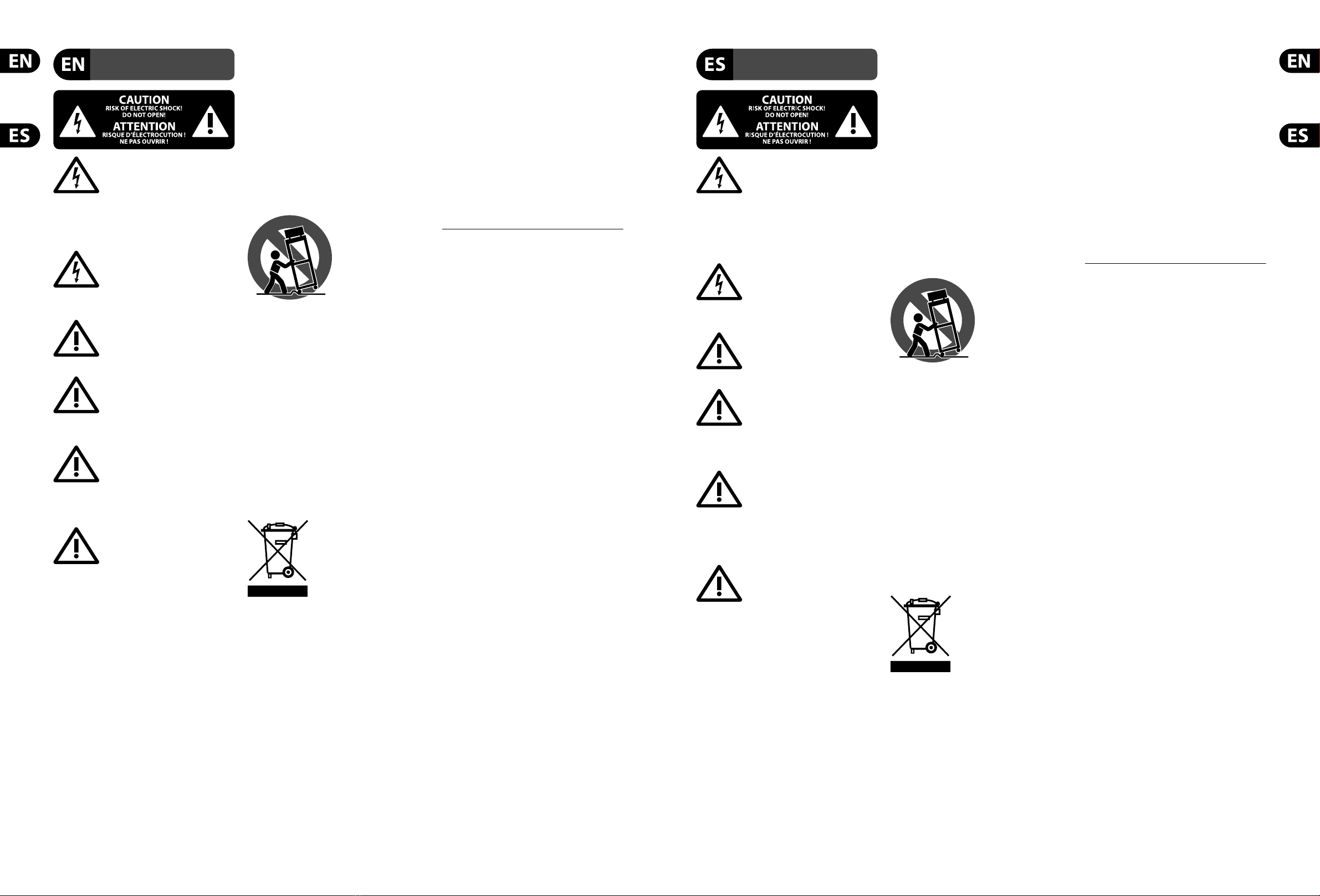

Important Safety
Instructions
LEGAL DISCLAIMER Instrucciones de
seguridad
NEGACIÓN LEGAL
GARANTÍA LIMITADA
LIMITED WARRANTY
Terminals marked with this symbol carry
electrical current of sucient magnitude
to constitute risk of electric shock.
Use only high-quality professional speaker cables with
¼"TS or twist-locking plugs pre-installed. Allother
installation or modication should be performed only
by qualiedpersonnel.
This symbol, wherever it appears,
alertsyou to the presence of uninsulated
dangerous voltage inside the
enclosure-voltage that may be sucient to constitute a
risk ofshock.
This symbol, wherever it appears,
alertsyou to important operating and
maintenance instructions in the
accompanying literature. Please read the manual.
Caution
To reduce the risk of electric shock, donot
remove the top cover (or the rear section).
No user serviceable parts inside. Refer servicing to
qualied personnel.
Caution
To reduce the risk of re or electric shock,
do not expose this appliance to rain and
moisture.The apparatus shall not be exposed to dripping
or splashing liquids and no objects lled with liquids,
suchas vases, shall be placed on the apparatus.
Caution
These service instructions are for use
by qualied service personnel only.
Toreduce the risk of electric shock do not perform any
servicing other than that contained in the operation
instructions. Repairs have to be performed by qualied
servicepersonnel.
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with dry cloth.
7. Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.
8. Do not install near any heat sources such as
radiators, heat registers, stoves, or other apparatus
(including ampliers) that produce heat.
9. Do not defeat the safety purpose of the polarized
or grounding-type plug. A polarized plug has two blades
with one wider than the other. A grounding-type plug
has two blades and a third grounding prong.The wide
blade or the third prong are provided for your safety. Ifthe
provided plug does not t into your outlet, consult an
electrician for replacement of the obsolete outlet.
10. Protect the power cord from being walked on or
pinched particularly at plugs, convenience receptacles,
and the point where they exit from the apparatus.
11. Use only attachments/accessories specied by
themanufacturer.
12. Use only with the
cart, stand, tripod, bracket,
or table specied by the
manufacturer, orsold with
the apparatus. When a cart
is used, use caution when
moving the cart/apparatus
combination to avoid
injury from tip-over.
13. Unplug this apparatus during lightning storms or
when unused for long periods of time.
14. Refer all servicing to qualied service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power supply cord or plug
is damaged, liquid has been spilled or objects have fallen
into the apparatus, the apparatus has been exposed
to rain or moisture, does not operate normally, or has
beendropped.
15. The apparatus shall be connected to a MAINS socket
outlet with a protective earthing connection.
16. Where the MAINS plug or an appliance coupler is
used as the disconnect device, the disconnect device shall
remain readily operable.
17. Correct disposal of this
product:This symbol indicates that
this product must not be disposed
of with household waste,
according to theWEEE Directive
(2012/19/EU) and your national
law.This product should be taken
to a collection center licensed for the recycling of waste
electrical and electronic equipment (EEE).The
mishandling of this type of waste could have a possible
negative impact on the environment and human health
due to potentially hazardous substances that are generally
associated with EEE. At the same time, your cooperation
in the correct disposal of this product will contribute to
the ecient use of natural resources. For more
information about where you can take your waste
equipment for recycling, please contact your local city
oce, or your household waste collection service.
MUSIC Group accepts no liability for any loss which
may be suered by any person who relies either
wholly or in part upon any description, photograph,
or statement contained herein.Technical specications,
appearances and other information are subject to
change without notice. All trademarks are the property
of their respective owners. MIDAS, KLARKTEKNIK,
LAB.GRUPPEN, LAKE,TANNOY,TURBOSOUND,
TC ELECTRONIC, TC-HELICON, BEHRINGER, BUGERA,
DDA andTC APPLIEDTECHNOLOGIES are trademarks
or registered trademarks of MUSIC Group IP Ltd.
© MUSIC Group IP Ltd. 2015 All rights reserved.
For the applicable warranty terms and conditions
and additional information regarding MUSIC Group’s
LimitedWarranty, please see complete details online at
music-group.com/warranty.
Las terminales marcadas con este símbolo
transportan corriente eléctrica de
magnitud suciente como para constituir
un riesgo de descarga eléctrica. Utilice solo cables de
altavoz profesionales y de alta calidad con conectores
TS de 6,3 mm o de bayoneta prejados. Cualquier otra
instalación o modicación debe ser realizada únicamente
por un técnico cualicado.
Este símbolo, siempre que aparece,
leadvierte de la presencia de voltaje
peligroso sin aislar dentro de la caja;
estevoltaje puede ser suciente para constituir un riesgo
dedescarga.
Este símbolo, siempre que aparece,
leadvierte sobre instrucciones operativas
y de mantenimiento que aparecen en la
documentación adjunta. Por favor, lea el manual.
Atención
Para reducir el riesgo de descarga
eléctrica, no quite la tapa (o la parte
posterior). No hay piezas en el interior del equipo que
puedan ser reparadas por el usuario. Si es necesario,
póngase en contacto con personal cualicado.
Atención
Para reducir el riesgo de incendio o
descarga eléctrica, no exponga este
aparato a la lluvia, humedad o alguna otra fuente que
pueda salpicar o derramar algún líquido sobre el aparato.
Nocoloque ningún tipo de recipiente para líquidos sobre
el aparato.
Atención
Las instrucciones de servicio deben
llevarlas a cabo exclusivamente personal
cualicado. Para evitar el riesgo de una descarga eléctrica,
no realice reparaciones que no se encuentren descritas
en el manual de operaciones. Lasreparaciones deben ser
realizadas exclusivamente por personalcualicado.
1. Lea las instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Limpie este aparato con un paño seco.
7. No bloquee las aberturas de ventilación. Instale el
equipo de acuerdo con las instrucciones del fabricante.
8. No instale este equipo cerca de fuentes de calor
tales como radiadores, acumuladores de calor, estufas u
otros aparatos (incluyendo amplicadores) que puedan
producir calor.
9. No elimine o deshabilite nunca la conexión a tierra
del aparato o del cable de alimentación de corriente.
Unenchufe polarizado tiene dos polos, uno de los cuales
tiene un contacto más ancho que el otro. Una clavija con
puesta a tierra dispone de tres contactos: dos polos y la
puesta a tierra. El contacto ancho y el tercer contacto,
respectivamente, son los que garantizan una mayor
seguridad. Si el enchufe suministrado con el equipo no
concuerda con la toma de corriente, consulte con un
electricista para cambiar la toma de corriente obsoleta.
10. Coloque el cable de suministro de energía de manera
que no pueda ser pisado y que esté protegido de objetos
alados. Asegúrese de que el cable de suministro de
energía esté protegido, especialmente en la zona de la
clavija y en el punto donde sale del aparato.
11. Use únicamente los dispositivos o accesorios
especicados por el fabricante.
12. Use únicamente la
carretilla, plataforma,
trípode, soporte o mesa
especicados por el
fabricante o suministrados
junto con el equipo.
Altransportar el equipo,
tenga cuidado para evitar
daños y caídas al tropezar con algún obstáculo.
13. Desenchufe el equipo durante tormentas o si no va a
utilizarlo durante un periodo largo.
14. Confíe las reparaciones únicamente a servicios
técnicos cualicados. La unidad requiere mantenimiento
siempre que haya sufrido algún daño, si el cable de
suministro de energía o el enchufe presentaran daños,
sehubiera derramado un líquido o hubieran caído objetos
dentro del equipo, si el aparato hubiera estado expuesto
a la humedad o la lluvia, si ha dejado de funcionar de
manera normal o si ha sufrido algún golpe o caída.
15. Al conectar la unidad a la toma de corriente eléctrica
asegúrese de que la conexión disponga de una unión
atierra.
16. Si el enchufe o conector de red sirve como único
medio de desconexión, éste debe ser accesiblefácilmente.
17. Cómo debe deshacerse de
este aparato: Este símbolo indica
que este aparato no debe ser
tratado como basura orgánica,
según lo indicado en la Directiva
WEEE (2012/19/EU) y a las
normativas aplicables en su país.
En lugar de ello deberá llevarlo al punto limpio más
cercano para el reciclaje de sus elementos eléctricos/
electrónicos (EEE). Al hacer esto estará ayudando a
prevenir las posibles consecuencias negativas para el
medio ambiente y la salud que podrían ser provocadas por
una gestión inadecuada de este tipo de aparatos. Además,
el reciclaje de materiales ayudará a conservar los recursos
naturales. Para más información acerca del reciclaje de
este aparato, póngase en contacto con el Ayuntamiento
de su ciudad o con el punto limpio local.
MUSIC Group no admite ningún tipo de responsabilidad
por cualquier daño o pérdida que pudiera sufrir
cualquier persona por conar total o parcialmente
en la descripciones, fotografías o armaciones
contenidas en este documento. Las especicaciones
técnicas, imágenes y otras informaciones contenidas
en este documento están sujetas a modicaciones
sin previo aviso. Todas las marcas comerciales que
aparecen aquí son propiedad de sus respectivos
dueños. MIDAS, KLARK TEKNIK, LAB.GRUPPEN, LAKE,
TANNOY, TURBOSOUND, TC ELECTRONIC,TC-HELICON,
BEHRINGER, BUGERA, DDA yTC APPLIEDTECHNOLOGIES
son marcas comerciales o marcas registradas
de MUSIC Group IP Ltd. © MUSIC Group IP Ltd.
2015 Reservados todos los derechos.
Si quiere conocer los detalles y condiciones aplicables
de la garantía así como información adicional sobre la
Garantía limitada de MUSIC Group, consulte online toda la
información en la web music-group.com/warranty.

4XENYX UFX1604 Quick Start Guide 5

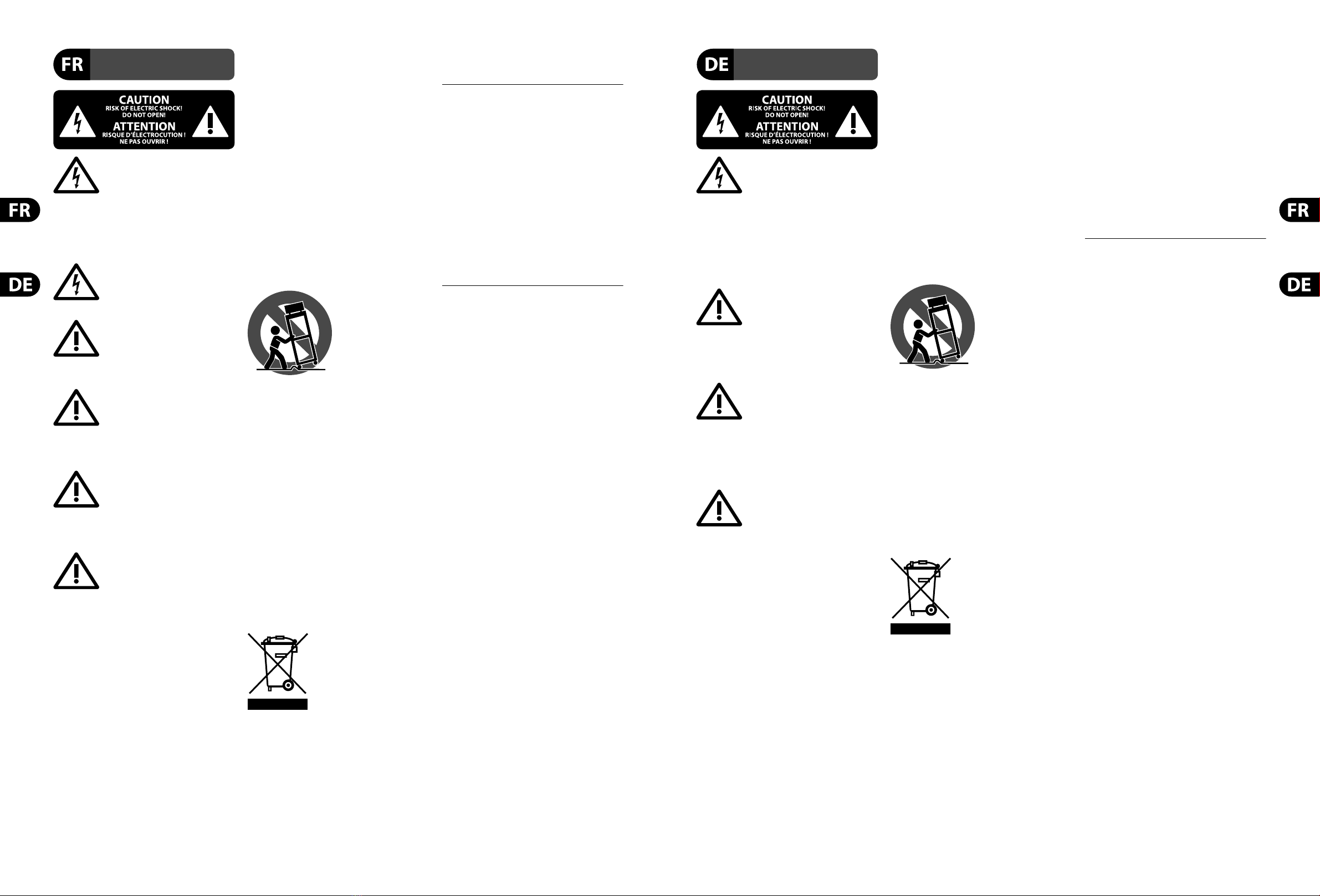

Consignes de sécurité
DÉNI LÉGAL
GARANTIE LIMITÉE
Wichtige
Sicherheitshinweise
HAFTUNGSAUSSCHLUSS
BESCHRÄNKTE GARANTIE
Les points repérés par ce symbole portent
une tension électrique susante pour
constituer un risque d’électrocution.
Utilisez uniquement des câbles d’enceintes professionnels
de haute qualité avec ches Jack mono 6,35 mm ou ches
à verrouillages déjà installées.Touteautre installation ou
modication doit être eectuée uniquement par un
personnel qualié.
Ce symbole avertit de la présence d’une
tension dangereuse et non isolée à
l’intérieur de l’appareil - elle peut
provoquer des chocs électriques.
Attention
Ce symbol signale les consignes
d’utilisation et d’entre !Tien importantes
dans la documentation fournie. Lisez les consignes de
sécurité du manuel d’utilisation de l’appareil.
Attention
Pour éviter tout risque de choc électrique,
ne pas ouvrir le capot de l’appareil ni
démonter le panneau arrière. L’intérieur de l’appareil
ne possède aucun élément réparable par l’utilisateur.
Laissertoute réparation à un professionnel qualié.
Attention
Pour réduire les risques de feu et de choc
électrique, n’exposez pas cet appareil à la
pluie, à la moisissure, aux gouttes ou aux éclaboussures.
Ne posez pas de récipient contenant un liquide sur
l’appareil (un vase par exemple).
Attention
Ces consignes de sécurité et d’entretien
sont destinées à un personnel qualié.
Pouréviter tout risque de choc électrique, n’eectuez
aucune réparation sur l’appareil qui ne soit décrite par le
manuel d’utilisation. Les éventuelles réparations doivent
être eectuées uniquement par un technicien spécialisé.
1. Lisez ces consignes.
2. Conservez ces consignes.
3. Respectez tous les avertissements.
4. Respectez toutes les consignes d’utilisation.
5. N’utilisez jamais l’appareil à proximité d’un liquide.
6. Nettoyez l’appareil avec un chion sec.
7. Veillez à ne pas empêcher la bonne ventilation de
l’appareil via ses ouïes de ventilation. Respectezles
consignes du fabricant concernant l’installation
del’appareil.
8. Ne placez pas l’appareil à proximité d’une source
de chaleur telle qu’un chauage, une cuisinière ou tout
appareil dégageant de la chaleur (y compris un ampli
depuissance).
9. Ne supprimez jamais la sécurité des prises bipolaires
ou des prises terre. Les prises bipolaires possèdent deux
contacts de largeur diérente. Leplus large est le contact
de sécurité. Les prises terre possèdent deux contacts plus
une mise à la terre servant de sécurité. Si la prise du bloc
d’alimentation ou du cordon d’ali-mentation fourni ne
correspond pas à celles de votre installation électrique,
faites appel à un électricien pour eectuer le changement
de prise.
10. Installez le cordon d’alimentation de telle façon
que personne ne puisse marcher dessus et qu’il soit
protégé d’arêtes coupantes. Assurez-vous que le cordon
d’alimentation est sufsamment protégé, notamment au
niveau de sa prise électrique et de l’endroit où il est relié à
l’appareil; cela est également valable pour une éventuelle
rallonge électrique.
11. Utilisez exclusivement des accessoires et des
appareils supplémentaires recommandés par lefabricant.
12. Utilisez
exclusivement des
chariots, des diables,
desprésentoirs, despieds
et des surfaces de
travail recommandés
par le fabricant ou
livrés avec le produit.
Déplacezprécautionneusement tout chariot ou diable
chargé pour éviter d’éventuelles blessures en cas dechute.
13. Débranchez l’appareil de la tension secteur en cas
d’orage ou si l’appareil reste inutilisé pendant une longue
période de temps.
14. Les travaux d’entretien de l’appareil doivent
être eectués uniquement par du personnel qualié.
Aucunentretien n’est nécessaire sauf si l’appareil est
endommagé de quelque façon que ce soit (dommagessur
le cordon d’alimentation ou la prise par exemple), siun
liquide ou un objet a pénétré à l’intérieur du châssis,
si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne
fonctionne pas correctement ou à la suite d’une chute.
15. L’appareil doit être connecté à une prise secteur
dotée d’une protection par mise à la terre.
16. La prise électrique ou la prise IEC de tout appareil
dénué de bouton marche/arrêt doit rester accessible
enpermanence.
17. Mise au rebut appropriée de
ce produit: Ce symbole indique
qu’en accord avec la directive DEEE
(2012/19/EU) et les lois en vigueur
dans votre pays, ce produit ne doit
pas être jeté avec les déchets
ménagers. Ce produit doit être
déposé dans un point de collecte agréé pour le recyclage
des déchets d’équipements électriques et électroniques
(EEE). Une mauvaise manipulation de ce type de déchets
pourrait avoir un impact négatif sur l’environnement et la
santé à cause des substances potentiellement
dangereuses généralement associées à ces équipements.
En même temps, votre coopération dans la mise au rebut
de ce produit contribuera à l’utilisation ecace des
ressources naturelles. Pour plus d’informations sur
l’endroit où vous pouvez déposer vos déchets
d’équipements pour le recyclage, veuillez contacter votre
mairie ou votre centre local de collecte des déchets.
MUSIC Group ne peut être tenu pour responsable pour
toute perte pouvant être subie par toute personne
se ant en partie ou en totalité à toute description,
photographie ou armation contenue dans ce
document. Les caractéristiques, l’apparence et d’autres
informations peuvent faire l’objet de modications
sans notication.Toutes les marques appartiennent à
leurs propriétaires respectifs. MIDAS, KLARKTEKNIK,
LAB.GRUPPEN, LAKE,TANNOY,TURBOSOUND,
TC ELECTRONIC, TC-HELICON, BEHRINGER, BUGERA,
DDA etTC APPLIEDTECHNOLOGIES sont des marques
ou marques déposées de MUSIC Group IP Ltd. ©
MUSIC Group IP Ltd. 2015Tous droits réservés.
Pour connaître les termes et conditions de garantie
applicables, ainsi que les informations supplémentaires
et détaillées sur la Garantie Limitée de MUSIC Group,
consultez le site Internet music-group.com/warranty.
Vorsicht
Die mit dem Symbol markierten
Anschlüsse führen so viel Spannung,
dassdie Gefahr eines Stromschlags besteht.
Verwenden Sie nur hochwertige, professionelle
Lautsprecherkabel mit vorinstallierten 6,35 mm
MONO-Klinkensteckern oder Lautsprecherstecker
mit Drehverriegelung. Alle anderen Installationen
oder Modikationen sollten nur von qualiziertem
Fachpersonal ausgeführt werden.
Achtung
Um eine Gefährdung durch Stromschlag
auszuschließen, darf die Geräteabdeckung
bzw. Geräterückwand nicht abgenommen werden.
ImInnern des Geräts benden sich keine vom Benutzer
reparierbaren Teile. Reparaturarbeiten dürfen nur von
qualiziertem Personal ausgeführt werden.
Achtung
Um eine Gefährdung durch Feuer bzw.
Stromschlag auszuschließen, darf dieses
Gerät weder Regen oder Feuchtigkeit ausgesetzt werden
noch sollten Spritzwasser oder tropfende Flüssigkeiten
in das Gerät gelangen können. Stellen Sie keine mit
Flüssigkeit gefüllten Gegenstände, wie z. B.Vasen,
aufdasGerät.
Achtung
Die Service-Hinweise sind nur durch
qualiziertes Personal zu befolgen.
Umeine Gefährdung durch Stromschlag zu vermeiden,
führen Sie bitte keinerlei Reparaturen an dem Gerät
durch, die nicht in der Bedienungsanleitung beschrieben
sind. Reparaturen sind nur von qualiziertem
Fachpersonaldurchzuführen.
1. Lesen Sie diese Hinweise.
2. Bewahren Sie diese Hinweise auf.
3. Beachten Sie alleWarnhinweise.
4. Befolgen Sie alle Bedienungshinweise.
5. Betreiben Sie das Gerät nicht in der Nähe vonWasser.
6. Reinigen Sie das Gerät mit einem trockenenTuch.
7. Blockieren Sie nicht die Belüftungsschlitze. Beachten
Sie beim Einbau des Gerätes die Herstellerhinweise.
8. Stellen Sie das Gerät nicht in der Nähe von
Wärmequellen auf. Solche Wärmequellen sind z. B.
Heizkörper, Herde oder andereWärme erzeugende Geräte
(auchVerstärker).
9. Entfernen Sie in keinem Fall die
Sicherheitsvorrichtung von Zweipol- oder geerdeten
Steckern. Ein Zweipolstecker hat zwei unterschiedlich
breite Steckkontakte. Ein geerdeter Stecker hat zwei
Steckkontakte und einen dritten Erdungskontakt.
Derbreitere Steckkontakt oder der zusätzliche
Erdungskontakt dient Ihrer Sicherheit. Falls das
mitgelieferte Steckerformat nicht zu Ihrer Steckdose
passt, wenden Sie sich bitte an einen Elektriker, damit die
Steckdose entsprechend ausgetauscht wird.
10. Verlegen Sie das Netzkabel so, dass es vor
Tritten und scharfen Kanten geschützt ist und nicht
beschädigt werden kann. Achten Sie bitte insbesondere
im Bereich der Stecker,Verlängerungskabel und an
der Stelle, an der das Netzkabel das Gerät verlässt,
aufausreichendenSchutz.
11. Das Gerät muss jederzeit mit intaktem Schutzleiter
an das Stromnetz angeschlossen sein.
12. Sollte der Hauptnetzstecker oder eine
Gerätesteckdose die Funktionseinheit zum Abschalten
sein, muss diese immer zugänglich sein.
13. Verwenden Sie nur Zusatzgeräte/Zubehörteile,
dielaut Hersteller geeignet sind.
14. Verwenden
Sie nurWagen,
Standvorrichtungen,
Stative, Halter oderTische,
die vom Hersteller benannt
oder im Lieferumfang
des Geräts enthalten
sind. Falls Sie einen
Wagen benutzen, seien Sie vorsichtig beim Bewegen
derWagen-Gerätkombination, umVerletzungen durch
Stolpern zuvermeiden.
15. Ziehen Sie den Netzstecker bei Gewitter oder wenn
Sie das Gerät längere Zeit nicht benutzen.
16. Lassen Sie alleWartungsarbeiten nur von
qualiziertem Service-Personal ausführen. EineWartung
ist notwendig, wenn das Gerät in irgendeiner Weise
beschädigt wurde (z. B. Beschädigung des Netzkabels oder
Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere
gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt
wurde, das Gerät nicht ordnungsgemäß funktioniert oder
auf den Boden gefallen ist.
17. Korrekte Entsorgung dieses
Produkts: Dieses Symbol weist
darauf hin, das Produkt
entsprechend derWEEE Direktive
(2012/19/EU) und der jeweiligen
nationalen Gesetze nicht
zusammen mit Ihren
Haushaltsabfällen zu entsorgen. DiesesProdukt sollte bei
einer autorisierten Sammelstelle für Recycling elektrischer
und elektronischer Geräte (EEE) abgegeben werden.
Wegen bedenklicher Substanzen, diegenerell mit
elektrischen und elektronischen Geräten inVerbindung
stehen, könnte eine unsachgemäße Behandlung dieser
Abfallart eine negative Auswirkung auf Umwelt und
Gesundheit haben. Gleichzeitig gewährleistet Ihr Beitrag
zur richtigen Entsorgung dieses Produkts die eektive
Nutzung natürlicher Ressourcen. Fürweitere
Informationen zur Entsorgung Ihrer Geräte bei einer
Recycling-Stelle nehmen Sie bitte Kontakt zum
zuständigen städtischen Büro, Entsorgungsamt oder zu
Ihrem Haushaltsabfallentsorgerauf.
MUSIC Group übernimmt keine Haftung fürVerluste,
die Personen entstanden sind, die sich ganz oder
teilweise auf hier enthaltene Beschreibungen,
Fotos oder Aussagen verlassen haben.Technische Daten,
Erscheinungsbild und andere Informationen können
ohne vorherige Ankündigung geändert werden.
AlleWarenzeichen sind Eigentum der jeweiligen
Inhaber. MIDAS, KLARK TEKNIK, LAB.GRUPPEN,
LAKE,TANNOY, TURBOSOUND,TC ELECTRONIC,
TC-HELICON, BEHRINGER, BUGERA, DDA undTC APPLIED
TECHNOLOGIES sindWarenzeichen oder eingetragene
Warenzeichen der MUSIC Group IP Ltd. © MUSIC Group
IP Ltd. 2015 Alle Rechte vorbehalten.
Die geltenden Garantiebedingungen und zusätzliche
Informationen bezüglich der von MUSIC Group
gewährten beschränkten Garantie nden Sie online unter
music-group.com/warranty.

6XENYX UFX1604 Quick Start Guide 7
Instruções de Segurança
Importantes
LEGAL RENUNCIANTE
GARANTIA LIMITADA
Aviso!
Terminais marcados com o símbolo
carregam corrente elétrica de magnitude
suciente para constituir um risco de choque elétrico.
Use apenas cabos de alto-falantes de alta qualidade
com pluguesTS de ¼" ou plugues com trava de torção
pré-instalados.Todas as outras instalações e modicações
devem ser efetuadas por pessoasqualicadas.
Este símbolo, onde quer que o encontre,
alerta-o para a leitura das instruções de
manuseamento que acompanham o
equipamento. Por favor leia o manual de instruções.
Atenção
De forma a diminuir o risco de choque
eléctrico, não remover a cobertura
(ouasecção de trás). Não existem peças substituíveis por
parte do utilizador no seu interior. Para esse efeito recorrer
a um técnico qualicado.
Atenção
Para reduzir o risco de incêndios ou
choques eléctricos o aparelho não deve ser
exposto à chuva nem à humidade. Além disso, não deve
ser sujeito a salpicos, nem devem ser colocados em cima
do aparelho objectos contendo líquidos, tais como jarras.
Atenção
Estas instruções de operação devem ser
utilizadas, em exclusivo, por técnicos de
assistência qualicados. Para evitar choques eléctricos
não proceda a reparações ou intervenções, que não as
indicadas nas instruções de operação, salvo se possuir as
quali-cações necessárias. Para evitar choques eléctricos
não proceda a reparações ou intervenções, que não as
indicadas nas instruções de operação. Só o deverá fazer se
possuir as qualicações necessárias.
1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não utilize este dispositivo perto de água.
6. Limpe apenas com um pano seco.
7. Não obstrua as entradas de ventilação. Instale de
acordo com as instruções do fabricante.
8. Não instale perto de quaisquer fontes de calor
tais como radiadores, bocas de ar quente, fogões de
sala ou outros aparelhos (incluindo amplicadores)
que produzam calor.
9. Não anule o objectivo de segurança das chas
polarizadas ou do tipo de ligação à terra. Uma cha
polarizada dispõe de duas palhetas sendo uma mais larga
do que a outra. Uma cha do tipo ligação à terra dispõe
de duas palhetas e um terceiro dente de ligação à terra.
A palheta larga ou o terceiro dente são fornecidos para
sua segurança. Se a cha fornecida não encaixar na sua
tomada, consulte um electricista para a substituição da
tomada obsoleta.
10. Proteja o cabo de alimentação de pisadelas ou
apertos, especialmente nas chas, extensões, e no local
de saída da unidade. Certique-se de que o cabo eléctrico
está protegido.Verique particularmente nas chas, nos
receptáculos e no ponto em que o cabo sai doaparelho.
11. O aparelho tem de estar sempre conectado à rede
eléctrica com o condutor de protecção intacto.
12. Se utilizar uma cha de rede principal ou uma
tomada de aparelhos para desligar a unidade de
funcionamento, esta deve estar sempre acessível.
13. Utilize apenas ligações/acessórios especicados
pelofabricante.
14. Utilize apenas com
o carrinho, estrutura,
tripé, suporte, ou mesa
especicados pelo
fabricante ou vendidos
com o dispositivo.
Quandoutilizar um
carrinho, tenha cuidado ao
mover o conjunto carrinho/dispositivo para evitar danos
provocados pela terpidação.
15. Desligue este dispositivo durante as trovoadas
ou quando não for utilizado durante longos períodos
detempo.
16. Qualquer tipo de reparação deve ser sempre
efectuado por pessoal qualicado. É necessária uma
reparação sempre que a unidade tiver sido de alguma
forma danicada, como por exemplo: no caso do cabo
de alimentação ou cha se encontrarem danicados;
naeventualidade de líquido ter sido derramado ou
objectos terem caído para dentro do dispositivo; no caso
da unidade ter estado exposta à chuva ou à humidade;
seesta não funcionar normalmente, ou se tiver caído.
17. Correcta eliminação deste
produto: este símbolo indica que
o produto não deve ser eliminado
juntamente com os resíduos
domésticos, segundo a Directiva
REEE (2012/19/EU) e a legislação
nacional. Este produto deverá
ser levado para um centro de recolha licenciado para a
reciclagem de resíduos de equipamentos eléctricos e
electrónicos (EEE). O tratamento incorrecto deste tipo
de resíduos pode ter um eventual impacto negativo
no ambiente e na saúde humana devido a substâncias
potencialmente perigosas que estão geralmente
associadas aos EEE. Ao mesmo tempo, a sua colaboração
para a eliminação correcta deste produto irá contribuir
para a utilização eciente dos recursos naturais. Paramais
informação acerca dos locais onde poderá deixar o seu
equipamento usado para reciclagem, é favor contactar
os serviços municipais locais, a entidade de gestão de
resíduos ou os serviços de recolha de resíduosdomésticos.
O MUSIC Group não se responsabiliza por perda alguma
que possa ser sofrida por qualquer pessoa que dependa,
seja de maneira completa ou parcial, de qualquer
descrição, fotograa, ou declaração aqui contidas.
Dados técnicos, aparências e outras informações estão
sujeitas a modicações sem aviso prévio.Todas as
marcas são propriedade de seus respectivos donos.
MIDAS, KLARKTEKNIK, LAB.GRUPPEN, LAKE,TANNOY,
TURBOSOUND,TC ELECTRONIC,TC-HELICON, BEHRINGER,
BUGERA, DDA eTC APPLIEDTECHNOLOGIES são
marcas ou marcas registradas do MUSIC Group IP Ltd.
© MUSIC Group IP Ltd. 2015Todos direitos reservados.
Para obter os termos de garantia aplicáveis e condições e
informações adicionais a respeito da garantia limitada do
MUSIC Group, favor vericar detalhes na íntegra através
do website music-group.com/warranty.

8 9XENYX UFX1604 Quick Start Guide
XENYX UFX1604 Hook-up
(EN) Step 1: Hook-Up
(ES) Paso 1: Conexión
(FR) Etape 1 : Connexions
(DE) Schritt 1: Verkabelung
(PT) Passo 1: Conexões
Top View Hook-Up
A500
reference amplier
(With HI-Z button engaged)
XM8500
dynamic microphone
XM8500
dynamic microphone
B-2 PRO dual diaphragm
condenser microphone
TRUTH B2031P passive monitors
PHANTOM
BassGuitar
TRUTH B3031A Active monitors
MP3 Player
HPX6000 headphones
Tape recorder
Keyboard

10 11XENYX UFX1604 Quick Start Guide
XENYX UFX1604 Hook-up
(EN) Step 1: Hook-Up
(ES) Paso 1: Conexión
(FR) Etape 1 : Connexions
(DE) Schritt 1: Verkabelung
(PT) Passo 1: Conexões

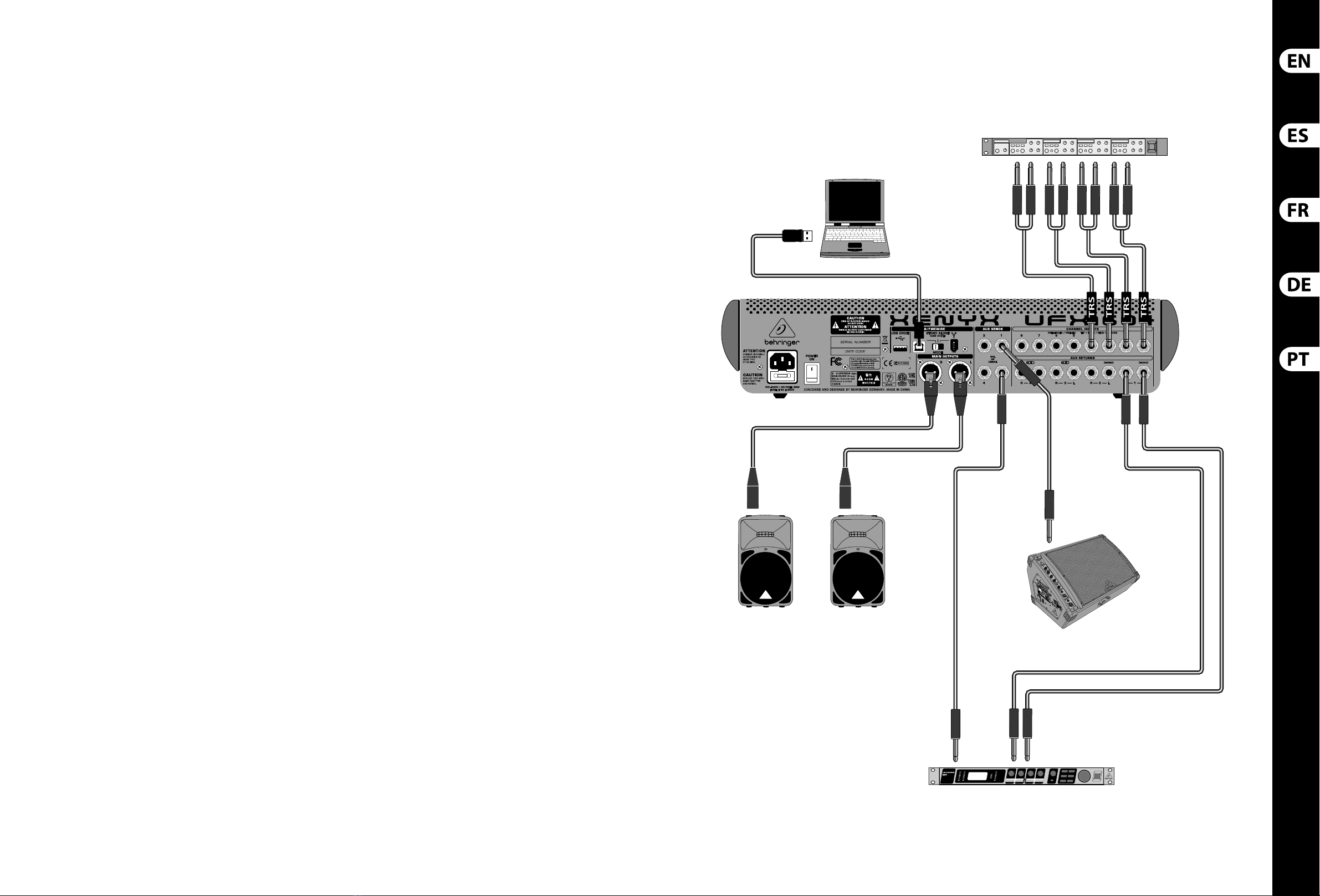

Rear Panel Hook-Up
VIRTUALIZER 3D FX2000
Eurolive F1320D Active Stage Monitor
MULTIGATE PRO XR4400
4 channel noise gate
EUROLIVE B315D

12 13XENYX UFX1604 Quick Start Guide

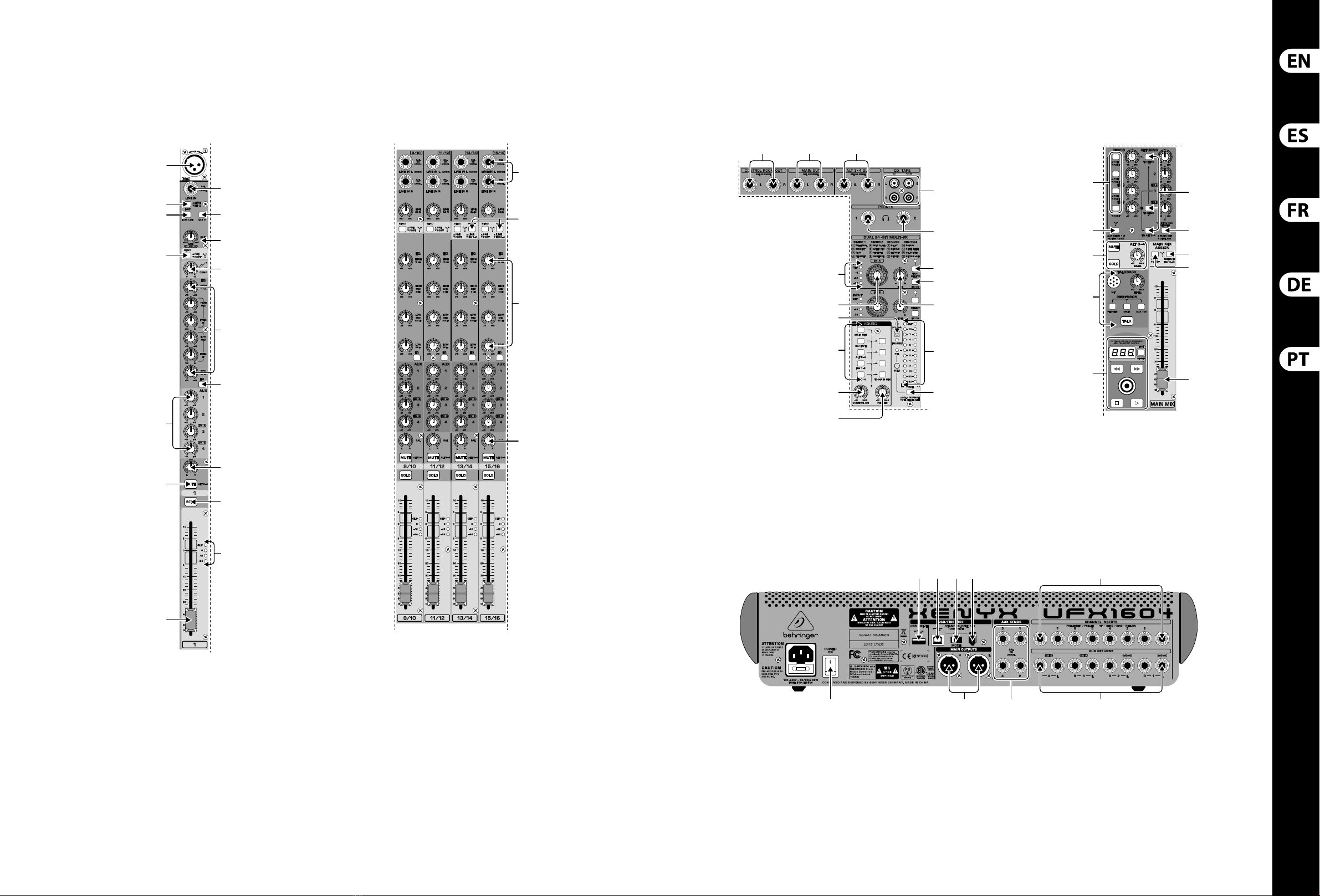

XENYX UFX1604 Controls
(21) (22) (23)
(25)
(30)
(29)
(28)
(32)
(33)
(26)
(27)
(31)
(36)
(35)
(34)
(24) (37)
(38)
(44)
(45) (46)
(43)
(42)
(40)
(39)
(41)
(1)
(3)
(4)
(5)
(6)
(10)
(14)
(8)
(7)
(2)
(9)
(11)
(13)
(16)
(15)
(12)
Controls
(20)
(19)
(18)
(17)
Stereo Inputs
(48) (49) (50) (51) (54)
(55)(53)(52)(47)
Rear Panel Controls
Monitoring/Eects Controls Sends and Returns Controls

14 15XENYX UFX1604 Quick Start Guide
XENYX UFX1604 Controls
(EN) Step 2: Controls (1) XLR balanced input.
(2) LINE/HI-Z input.
(3) LINE/HI-Z button. When HI-Z mode is
engaged, you can plug your guitar or bass into
this input without using an external direct
input (D.I.) box.
(4) +48 V Phantom power is used for condenser
microphones that require between 9 V DC and
48 V DC power to operate.
(5) LOW CUT button lters out frequencies below
80 Hz.
(6) GAIN knob adjusts the sensitivity of the MIC
and LINE/HI-Z inputs.
(7) SEND lets you choose to route your input
signal to FireWire/USB pre or post EQ.
(8) COMP(RESSOR) knob adjusts the amount of
compression eect on the channel.
(9) EQ knobs adjust the HIGH, HIGH MID,
LOWMID, and LOW frequencies of
thechannel.
(10) EQ button turns the EQ section on and o.
(11) AUX / FX A and FX B knobs adjust how much
of the channel’s signal is sent to the AUX SEND
jacks and/or the internal FX processors.

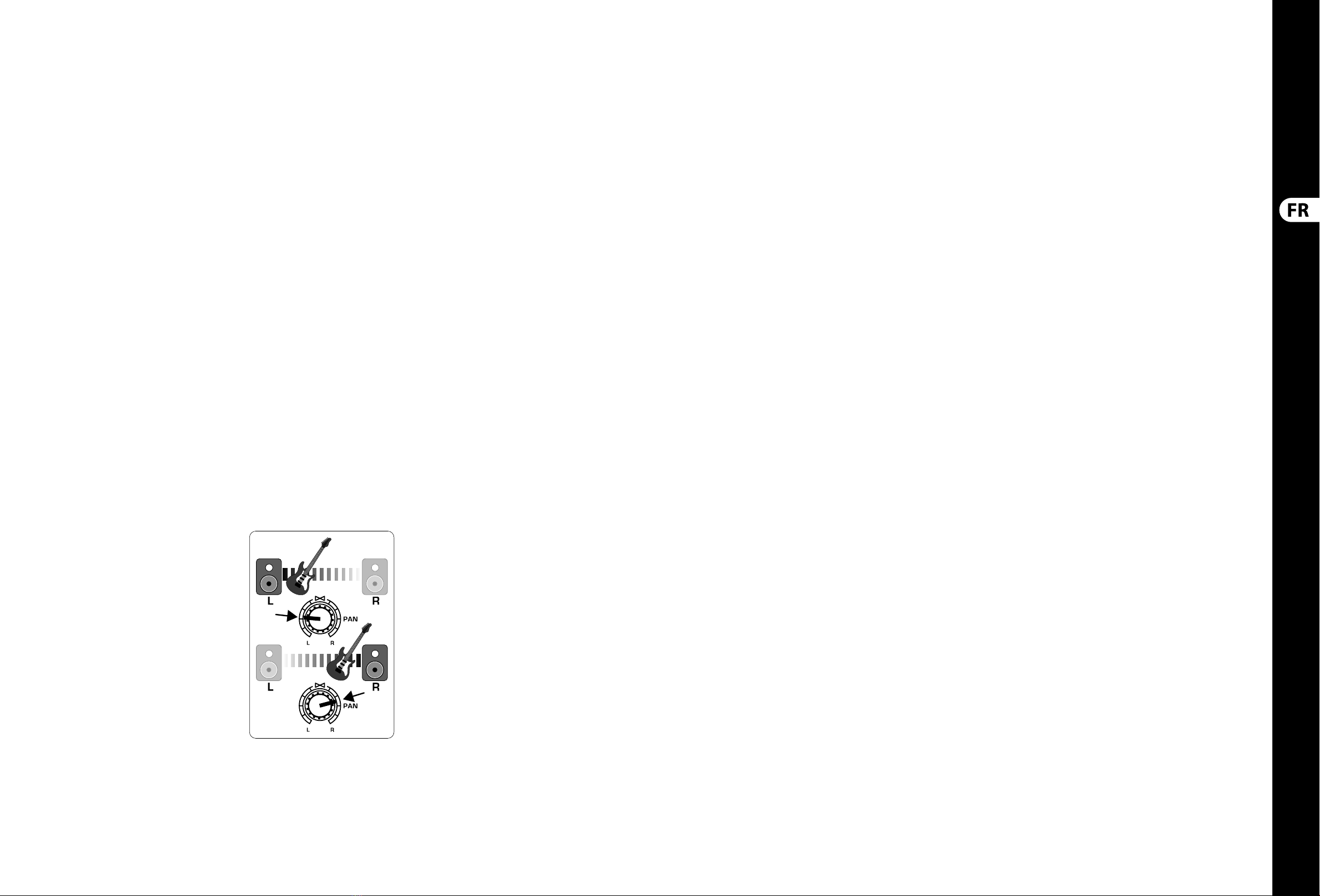

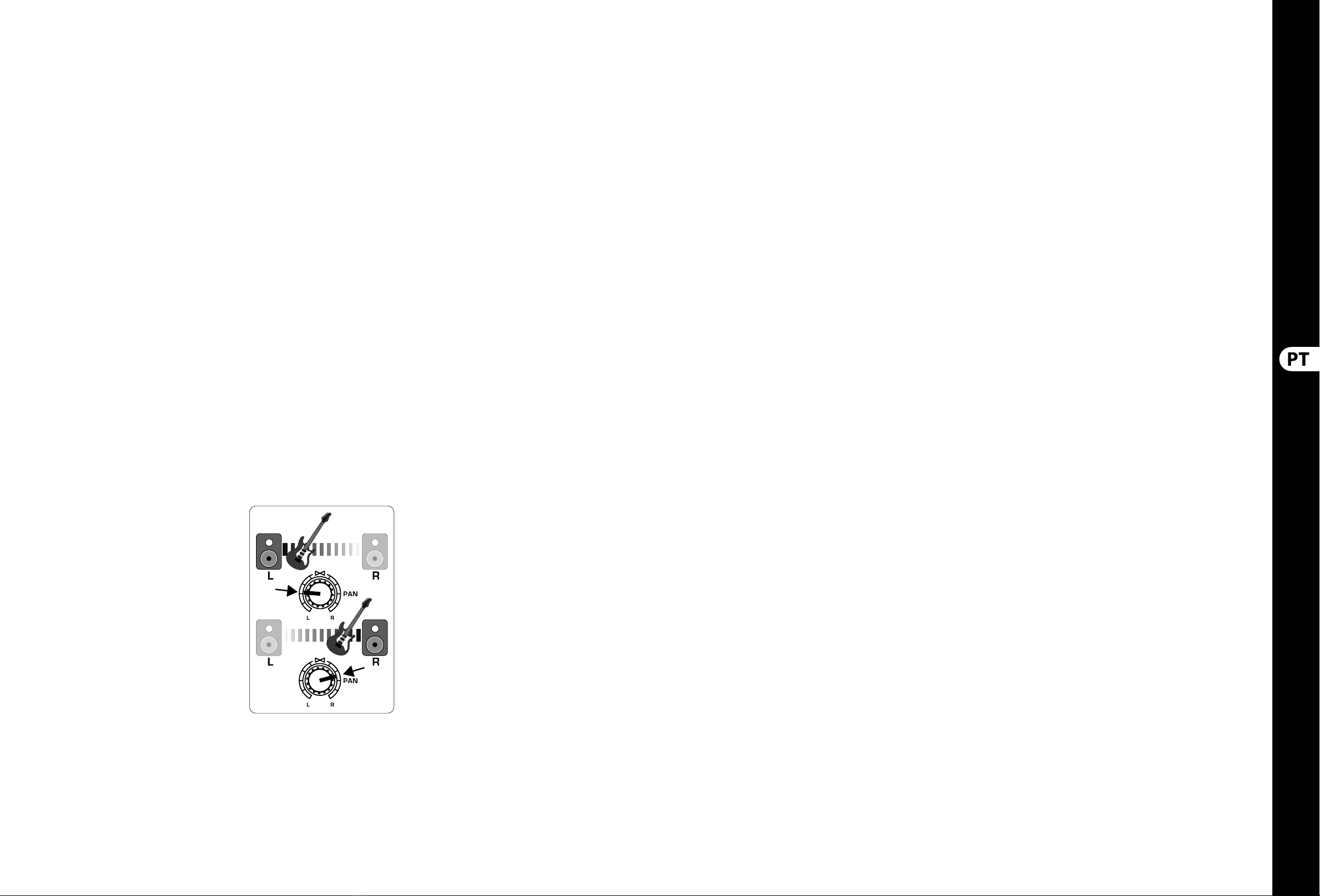

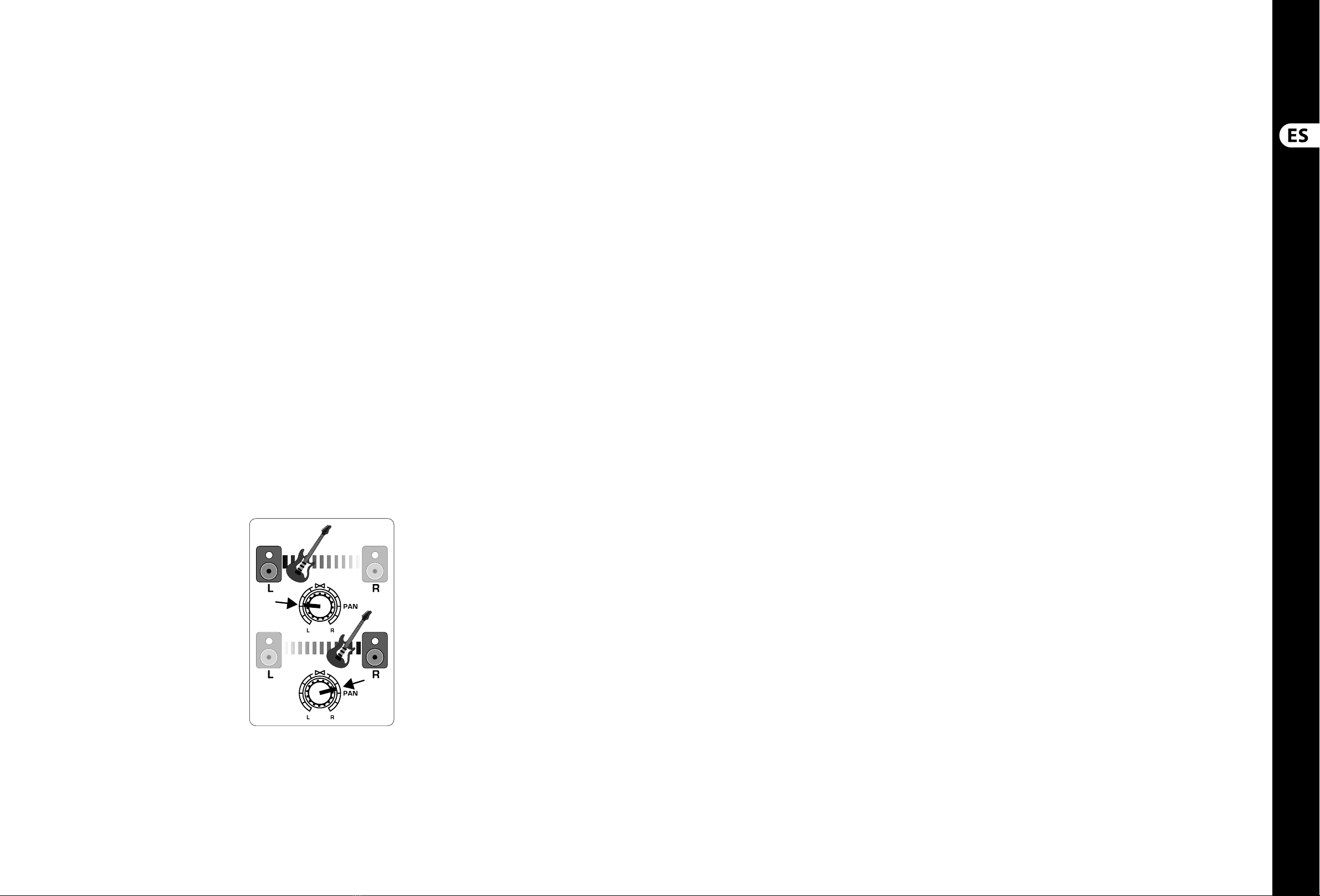

(12) PAN knob positions the channel’s signal in the
stereo eld.
(13) MUTE button removes the channel from the
MAIN MIX and sends it to the ALT 3-4 bus.
(14) SOLO button sends the channel signal to
the solo bus (Solo in Place) or to the PFL bus
(Pre-Fader Listen).
(15) LEVEL METER shows the input signal level of
the channel’s input signal.
(16) CHANNEL FADER adjusts the channel volume.
(17) LINE IN left and right input jacks for mono or
stereo signals.
(18) LINE/FW 1-2 (3-4) button allows the
signal from a computer to be routed via
FireWire/USB to these channels and controlled
by the EQ and AUX and Fader functions.
NOTE: All FireWire (FW) routing switches work
for USB connectivity to a computer and for the
USB stand-alone mode depending on how you
have the MODE selector switch (50) set.
(19) 4–band EQ for the stereo channels.
(20) BAL(ANCE) knob controls the relative volume
of the left and right input signals before they
are routed to the stereo main mix bus.
(21) CONTROL ROOM OUT jacks carry the summed
eects and main mix signals, as well as soloed
channel signals.
(22) MAIN OUT jacks for connecting line level signal
to powered speakers or external amplier.
(23) ALT 3-4 OUT jacks for connecting line level
signal of an alternate stereo mix to a recording
device, powered speakers or external
amplier. Can also be used for subgrouping.
(24) CD/TAPE IN and OUT for connecting a stereo
source or for sending the main signal to an
external recorder.
(25) PHONES jacks for connecting headphones.
(26) INPUT level meters display the signal input
intensity going into the FX A or FX B bus.
(27) FX A eect knob selects which eect is
applied to the signal (same for FX B).
(28) EDIT knob adjusts the eect’s main parameter.
(29) FX ON button turns the eect on and o.
(30) The TAP/SELECT button performs two
functions. Hit the button several times in the
tempo of the music piece to adapt the delay
time of presets 9 and 15 or the modulation
speed of presets 10-12. The button will
start ashing in the corresponding tempo.
TheTAP/SELECT button also changes the
characteristic of the second parameter on
presets 1-8, 13-14 and 16. By pressing the
button you can toggle between two dierent
values (light o/on) for the second parameter.
(31) FW/USB LED indicates the computer is
connected (based on the selection switch on
back panel).
(32) VU METER displays the MAIN OUTPUT
signallevel.
(33) MODE button determines whether the
SOLO button operates in ‘Solo in Place’
(buttonout) or ‘Pre-Fader Listen’ (button in).
PFL is preferred for gain setting purposes.
(34) PHONES knob controls the volume level of
the PHONES jacks.
(35) CONTROL RM knob controls the volume of the
CONTROL ROOM OUT jacks.
(36) SOURCE monitoring select buttons route the
signal to either the CONTROL RM/PHONES
jacks (left column) or the MAIN MIX
(rightcolumn).
(37) PRE/POST fader select buttons for all
4AUXSEND busses.
(38) AUX SEND 1-2 to FW 13-14 switch disables
mixer channels 13-14 from being sent via
FireWire/USB so that AUX SEND 1-2 can be
routed to a computer (for recording, etc.).
(39) Destination routing switches for AUX RETURN
3 source signal.
(40) Destination routing switch for
AUXRETURN 4 (to MAIN bus or
CONTROLROOM/PHONESbus).
(41) MUTE, SOLO and output LEVEL knobs for
ALT3-4 bus.
(42) Assign to FW 15-16 switch sends the
MAINMIX signal via FireWire/USB to
computer or external USB drive when in the
ON position. When o, mixer channels 15-16
can be sent via FireWire/USB.
(43) PRE/POST switch sends the MAIN MIX
signalto FireWire/USB pre or post main
fader (requiresASSIGN TO FW 15-16 switch
to beon).
(44) TALKBACK MIC (built-in), LEVEL knob
(adjusts TALKBACK microphone volume),
DESTINATION switches and TALK button
(press while talking).
(45) 16 TRACK USB DRIVE RECORDER/MIDI
TRANSPORT CONTROL for use while
connected to a computer via FireWire or
USB as a MIDI Machine Control. Also used
In STAND ALONE MODE for controlling the
internal USB recorder functions.
(46) MAIN MIX stereo fader adjusts the overall
output of the mixer.
(47) POWER ON turns the mixer on.
(48) USB DRIVE jack for use with external USB
hard disk drives (recommended) or thumb
drives in STAND ALONE mode.
(49) USB jack for connecting to a computer.
(50) MODE selector switch.
(51) FireWire jack for connecting to a computer.
(52) MAIN OUTPUTS for sending MAIN MIX via
balanced XLR cables.
(53) AUX(ILIARY) SENDS route the 4 auxiliary bus
signals via balanced or unbalanced ¼"cables.
(54) CHANNEL INSERTS allow you to connect
external eects to the individual channels
(1-8) PRE-FADER and PRE-EQ.
(55) AUX(ILIARY) RETURNS allow you to bring
a stereo eects signal routed from an
AUXSEND jack, through a processor, backinto
the designated auxiliary bus. Theseinputs
can also be used to connect additional line
sources such as keyboards.

16 17XENYX UFX1604 Quick Start Guide

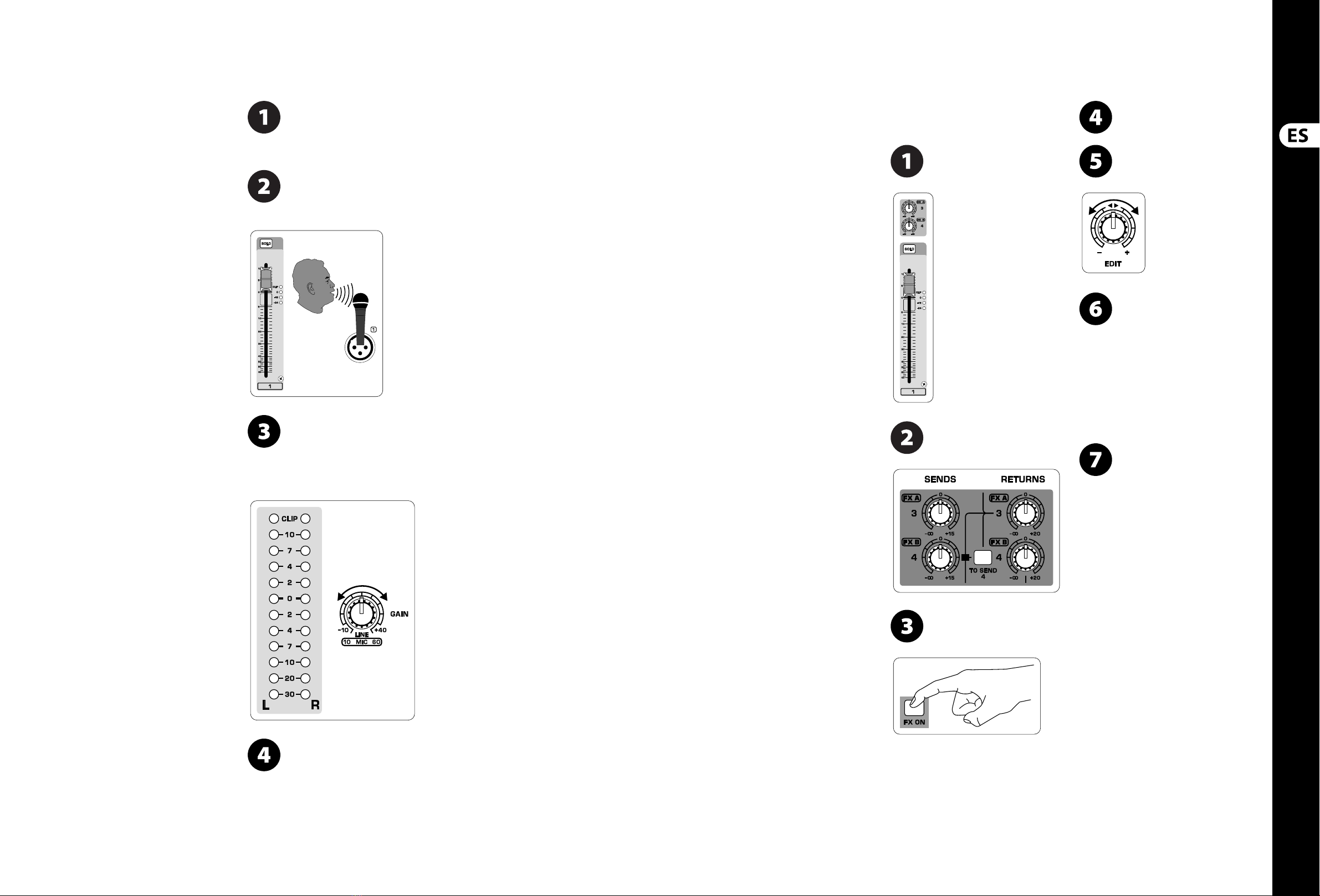

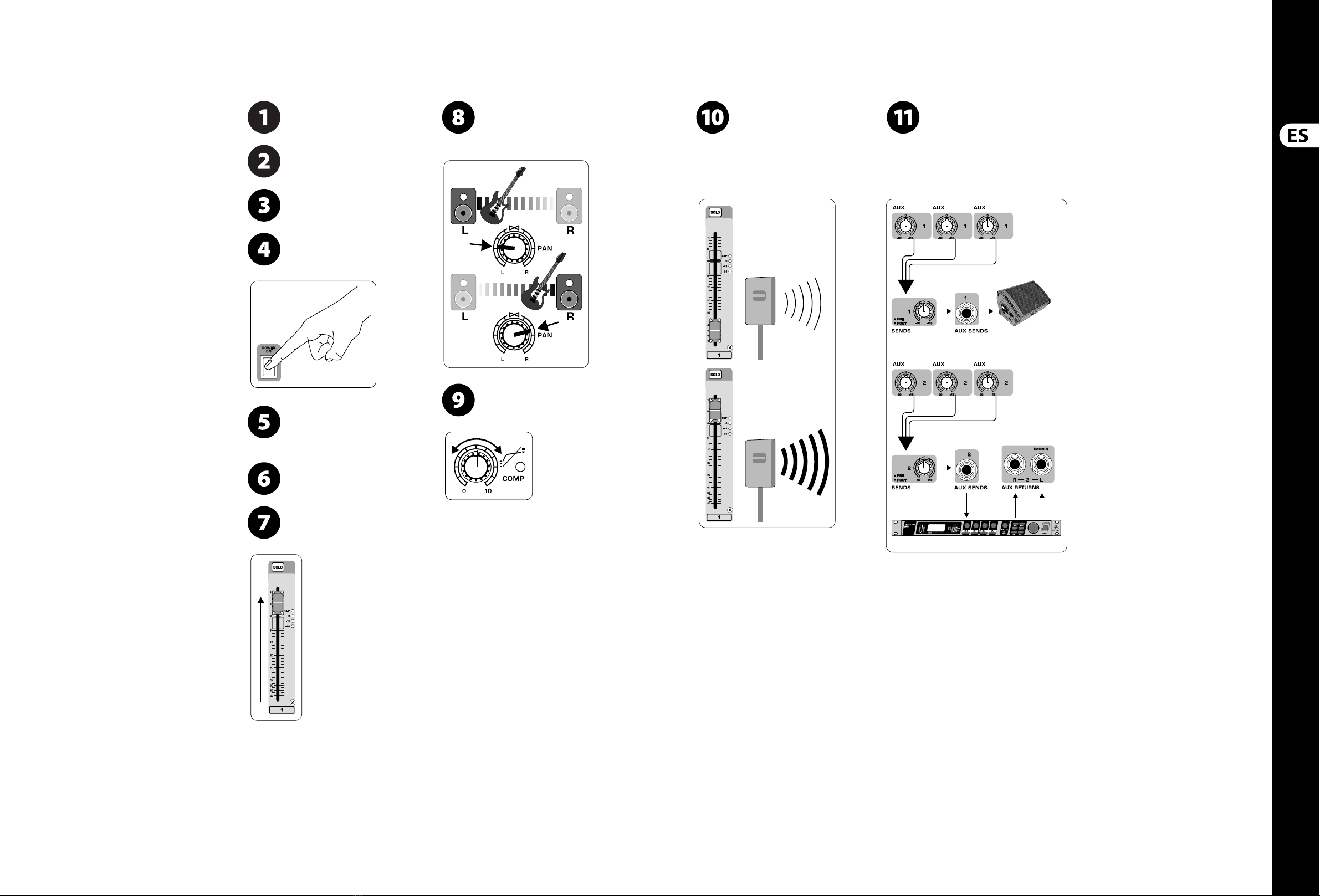

XENYX UFX1604 Controles
(ES) Paso 2: Controles (1) Entrada XLR balanceada.
(2) Entrada LINE/HI-Z.
(3) Botón LINE/HI-Z. Cuando esté activo el modo
HI-Z, podrá conectar su guitarra o bajo en
esta toma sin la necesidad de una unidad de
entrada directa (D.I.) externa.
(4) Alimentación fantasma de +48 V usada para
micrófonos condensadores que requieren un
voltaje de entre 9 y 48 V DC para funcionar.
(5) Botón LOW CUT que elimina las frecuencias
que están por debajo de 80 Hz.
(6) Mando GAIN que le permite ajustar la
sensibilidad de las entradas MIC y LINE/HI-Z.
(7) SEND le permite elegir entre rutar su señal de
entrada al FireWire/USB pre o post EQ.
(8) El mando COMP(RESSOR) le permite ajustar la
cantidad de efecto de compresión del canal.
(9) Los mandos EQ ajustan las frecuencias HIGH
(agudas), HIGH MID (semi-agudas), LOWMID
(semi-graves) y LOW (graves) del canal.
(10) El botón EQ activa y desactiva la sección EQ.
(11) Los mandos AUX / FX A y FX B le permiten
ajustar qué cantidad de señal del canal
es enviada a las tomas AUX SEND y/o a los
procesadores de efectos internos.
(12) El mando PAN coloca la señal del canal dentro
del campo stereo.
(13) El botón MUTE elimina la señal del canal de las
salidas MAIN MIX y lo envía al bus ALT 3-4.
(14) El botón SOLO envía la señal del canal
al bus solo (Solo in Place) o al bus PFL
(escucha pre-fader).
(15) El medidor LEVEL METER le muestra el nivel de
la señal de entrada del canal.
(16) El fader CHANNEL le permite ajustar el
volumen del canal.
(17) Tomas de entrada LINE IN izquierda y derecha
para las señales mono o stereo.
(18) El botón LINE/FW 1-2 (3-4) permite que
la señal de un ordenador sea rutada vía
FireWire/USB a estos canales y controlada por
el EQ, AUX y por el fader.
NOTA: Todos los interruptores de ruteo
FireWire (FW) sirven para la conectividad
USB a un ordenador y para el modo USB
independiente, dependiendo de cómo haya
ajustado el interruptor MODE (50).
(19) EQ de 4 bandas para los canales stereo.
(20) El mando BAL(ANCE) controla el volumen
relativo de las señales de entrada izquierda y
derecha antes de que sean rutadas al bus de
mezcla principal stereo.
(21) Las tomas CONTROL ROOM OUT dan salida
a las señales sumadas de efectos y mezcla
principal, así como a las señales de canales
activados como solistas.
(22) Tomas MAIN OUT para la conexión de
señal con nivel de línea a altavoces
autoamplicados o amplicadores externos.
(23) Salidas ALT 3-4 OUT para la conexión
de la señal de nivel de línea de una
mezcla stereo alternativa a una unidad
de grabación, altavoces autoamplicados
o amplicador exterior. También puede
usarlas para subgrupos.
(24) Tomas CD/TAPE IN y OUT para la conexión
de una fuente stereo o para el envío de la
señal principal a una grabadora externa.
(25) Tomas PHONES para la conexión
de auriculares.
(26) Los medidores de nivel INPUT le indican la
intensidad de la señal de entrada que es
enviada al bus FX A o FX B.
(27) El mando de efectos FX A le permite elegir
qué efecto será aplicado a la señal (lo mismo
para FX B).
(28) El mando EDIT le permite ajustar el parámetro
principal del efecto.
(29) El botón FX ON activa o desactiva el efecto.
(30) El botón TAP/SELECT realiza dos funciones.
Pulse el botón varias veces de forma
sincronizada con el tempo de la música
para adaptar el tiempo de retardo de los
presets 9 y 15 o la velocidad de modulación
de los presets 10-12. El botón empezará a
parpadear con el tempo ajustado. El botón
TAP/SELECT también le permite cambiar la
característica del segundo parámetro de los
presets 1-8, 13-14 y 16. Al pulsar el botón
podrá cambiar entre dos valores distintos
(piloto apagado/encendido) para ese
segundo parámetro.
(31) El piloto FW/USB le indica que el ordenador
está conectado (de acuerdo al ajuste del
interruptor del panel trasero).
(32) El medidor VU METER le muestra el nivel
de la señal de salida MAIN OUTPUT.
(33) El botón MODE determina si el botón SOLO
actuará en el modo ‘Solo in Place’ (botón
sin pulsar) o ‘escucha pre-fader’ (pulsado).
El modo PFL es mejor cuando tenga que
realizar ajustes de ganancia.
(34) El mando PHONES controla el nivel de la señal
enviada a las tomas PHONES.
(35) El mando CONTROL RM controla el nivel
de la señal enviada a las tomas CONTROL
ROOM OUT.
(36) Los selectores de monitorización SOURCE
hacen que la señal sea enviada a las tomas
CONTROL RM/PHONES (columna izquierda)
o MAIN MIX (derecha).
(37) Botones selectores PRE/POST para los
4 busesAUXSEND.
(38) El interruptor AUX SEND 1-2 to FW 13-14
desactiva los canales 13-14 del mezclador
para que no sean enviados vía FireWire/USB
de forma que AUX SEND 1-2 pueda ser rutado
a un ordenador (para grabación, etc.).
(39) Interruptores de destino de ruteo para la
señal fuente AUX RETURN 3.
(40) Interruptor de destino de ruteo para
AUXRETURN 4 (al bus MAIN o al bus
CONTROLROOM/PHONES).
(41) Mandos MUTE, SOLO y LEVEL o de nivel de
salida para el bus ALT3-4.
(42) El interruptor Assign to FW 15-16 envía
la señal MAINMIX vía FireWire/USB a un
ordenador o dispositivo USB externo cuando
está en la posición ON. Cuando esté en o,
los canales del mezclador 15-16 podrán ser
enviados vía FireWire/USB.
(43) El interruptor PRE/POST envía la señal
MAIN MIX a FireWire/USB pre o post el fader
principal (requiere que el interruptorASSIGN
TO FW 15-16 esté ajustado a ON).
(44) MICRO TALKBACK (interno), mando LEVEL
(ajusta el volumen de este micro TALKBACK),
interruptores DESTINATION y botón TALK
(púlselo para hablar).
(45) CONTROL DE TRANSPORTE DE GRABADORA
USB DE 16 PISTAS/MIDI para su uso cuando
esta unidad esté conectada a un ordenador
vía FireWire o USB como un control de
unidades MIDI. También puede usarlos en
el modo STAND ALONE para el control de las
funciones de grabadora USB interna.
(46) Fader MAIN MIX stereo que le permite ajustar
la salida global del mezclador.
(47) Interruptor de encendido POWER ON.
(48) Toma USB DRIVE para su uso con discos duros
USB externos (recomendado) o con pendrives
en el modo STAND ALONE.
(49) Toma USB para la conexión a un ordenador.
(50) Selector MODE.
(51) Toma FireWire para la conexión a
un ordenador.
(52) Salidas MAIN OUTPUTS para el envío de la
señal MAIN MIX a través de cables con clavijas
XLR balanceadas.
(53) Salidas AUX(ILIARY) SENDS que envían las
4 señales de bus auxiliares a través de cables
con conectores de 6,3 mm balanceados o
no balanceados.
(54) Las tomas CHANNEL INSERTS le permiten
conectar efectos externos a los canales
individuales (1-8) PRE-FADER y PRE-EQ.
(55) Las tomas AUX(ILIARY) RETURNS le permiten
recuperar una señal con efectos stereo que
ha enviado previamente desde la toma
AUXSEND y ha pasado por un procesador
de efectos, de vuelta al bus auxiliar elegido.
También puede usar estas entradas para
conectar fuentes de nivel de línea adicionales
como pueden ser teclados.

18 19XENYX UFX1604 Quick Start Guide
XENYX UFX1604 Réglages
(FR) Etape 2 : Réglages (1) Entrée symétrique XLR.
(2) Entrée LINE/HI-Z.
(3) Touche LINE/HI-Z. En mode HI-Z, vous pouvez
connecter directement une guitare ou
une basse à cette entrée, sans boîtier de
Direct (D.I.).
(4) L’alimentation fantôme 48 V permet
l’utilisation de micros à condensateur
nécessitant une tension allant de 9 Vcc à
48Vcc.
(5) Touche LOW CUT permettant d’atténuer les
fréquences inférieures à 80 Hz.
(6) Le bouton de GAIN détermine la sensibilité des
entrées MIC et LINE/HI-Z.
(7) La touche SEND détermine si le signal d’entrée
est aecté au port FireWire/USB pré ou
post égalisation.
(8) Le bouton COMP(RESSOR) détermine la
compression appliquée à la voie.
(9) Les boutons EQ règlent les fréquences HIGH,
HIGH MID, LOWMID et LOW de la voie.
(10) La touche EQ active/désactive l’égalisation.
(11) Les boutons AUX / FX A et FX B déterminent le
niveau du signal de la voie transmis aux Jacks
de départs AUX SEND et/ou au processeur
d’eets interne.
(12) Le bouton PAN place le signal de la voie dans
le champ stéréo.
(13) La touche MUTE retire la voie du mixage
général MAIN MIX et l’aecte au bus ALT 3-4.
(14) La touche SOLO aecte le signal de la
voie au bus Solo (Solo in Place) ou PFL
(Pre-Fader Listen).
(15) L’acheur LEVEL METER indique le niveau du
signal en entrée de la voie.
(16) Le FADER détermine le niveau de la voie dans
le mixage général.
(17) Entrées LINE IN Left et Right pour vos signaux
mono ou stéréo.
(18) La touche LINE/FW 1-2 (3-4) vous permet
d’aecter le signal de votre ordinateur
(ports FireWire/USB) à ces voies (avec
égalisation, fonctions AUX et Fader de voie).
REMARQUE : Les touches de routage FireWire
(FW) fonctionnent avec les connexions à votre
ordinateur et le mode USB autonome, selon la
position du sélecteur MODE (50).
(19) Égaliseur 4 bandes des voies stéréo.
(20) Le bouton BAL(ANCE) détermine le niveau
relatif des signaux d’entrée gauche et droit
avant leur aectation au bus de mixage
général stéréo.
(21) Les embases CONTROL ROOM OUT portent
le signal du mixage général avec les eets,
ainsi que le signal solo des voies.
(22) Les sorties MAIN OUT permettent la connexion
de signaux à niveau ligne à vos enceintes
actives ou à vos amplicateurs de puissance.
(23) Les sorties ALT 3-4 OUT permettent de
distribuer un mixage stéréo diérent à un
enregistreur, des enceintes actives ou à un
amplicateur externe. Permet également la
création de groupes de mixage.
(24) Embases CD/TAPE IN et OUT pour la connexion
d’une source stéréo ou pour relier le signal
général à un enregistreur externe.
(25) Sorties casque PHONES.
(26) L’acheur INPUT indique le niveau du signal
en entrée des bus FX A ou FX B.
(27) Le bouton FX A sélectionne l’eet appliqué au
signal (idem bouton FX B).
(28) Le bouton EDIT règle le paramètre principal
de l’eet.
(29) La touche FX ON active/désactive l’eet.
(30) La touche TAP/SELECT ore deux fonctions.
Appuyez à plusieurs reprises sur la touche
en rythme avec la musique pour adapter le
temps de retard du délai des Presets 9 à 15 ou
la vitesse de modulation des Presets 10-12.
La touche clignote en rythme. La touche
TAP/SELECT permet également de modier le
second paramètre des Presets 1-8, 13-14 et 16.
Avec la touche, vous pouvez sélectionner
l’une de deux valeurs (allumée/éteinte) du
second paramètre.
(31) La Led FW/USB indique que l’ordinateur est
connecté (selon la position du sélecteur de la
face arrière).
(32) L’acheur VU METER indique le niveau des
sorties générales MAIN OUTPUT.
(33) La touche MODE détermine si la touche
SOLO fonctionne en mode ‘Solo in Place’
(touche relâchée) ou ‘Pre-Fader Listen’
(touche enfoncée). Le mode PFL est le mode
conseillé pour l’optimisation des réglages
de gain.
(34) Le bouton PHONES détermine le niveau des
sorties PHONES.
(35) Le bouton CONTROL RM détermine le volume
des sorties CONTROL ROOM OUT.
(36) Les touches SOURCE aectent le signal aux
sorties CONTROL RM/PHONES (colonne de
gauche) ou MAIN MIX (colonne de droite).
(37) Touches de sélection PRE/POST des Faders
pour tous les 4 bus AUXSEND.
(38) La touche AUX SEND 1-2 to FW 13-14
supprime la transmission des voies
13-14 par FireWire/USB, pour aecter
les départs AUX SEND 1-2 à l’ordinateur
(pour l’enregistrement, etc.).
(39) Touche de destination d’aectation de l’AUX
RETURN 3.
(40) Touche de destination d’aectation de
l’AUXRETURN 4 (au bus général MAIN ou aux
bus CONTROLROOM/PHONES).
(41) Fonctions de MUTE et de SOLO et bouton de
niveau LEVEL des bus ALT3-4.
(42) La touche Assign to FW 15-16 transmet le
signal des sorties générales MAINMIX par
FireWire/USB à l’ordinateur, à un lecteur USB
externe, en position ON. Lorsque la fonction
n’est pas utilisée, les voies 15-16 peuvent être
transmises par FireWire/USB.
(43) La touche PRE/POST transmet le signal des
sorties générales MAINMIX par FireWire/USB
pré ou post Fader général (la touche ASSIGN
TO FW 15-16 doit être active).
(44) Micro d’ordre TALKBACK (intégré),
avec réglage de niveau LEVEL, touches de
DESTINATION et TALK (appuyez puis parlez).
(45) Zone d’enregistreur 16 pistes sur lecteur
USB/touches de contrôle de transport MIDI
pour l’utilisation avec un ordinateur relié
par FireWire ou USB par la transmission
de messages MIDI Machine Control.
Ces fonctions sont également utilisées
en mode AUTONOME pour la gestion de
l’enregistreur USB interne.
(46) Le Fader stéréo MAIN MIX détermine le
niveau des sorties générales de la console
de mixage.
(47) L’interrupteur POWER ON place la console de
mixage sous/hors tension.
(48) Le port USB DRIVE permet la connexion de
disques durs USB externes (conseillés) ou de
clefs USB en mode autonome STAND ALONE.
(49) Port USB pour la connexion d’un ordinateur.
(50) Touche de sélection de MODE.
(51) Port FireWire pour la connexion de
votre ordinateur.
(52) Sorties MAIN OUTPUTS des signaux de
mixage général au format XLR symétrique.
(53) Les départs Jacks 6,35 mm AUX(ILIARE)
SENDS portent les signaux des 4 bus
auxiliaires symétriques ou asymétriques.
(54) Les Jacks 6,35 mm CHANNEL INSERTS
permettent la connexion d’eets externes
aux voies individuelles (1-8), PRÉ-FADER et
PRÉ-ÉGALISATION.
(55) Les retours Jacks 6,35 mm AUX(ILIARE)
RETURNS vous permettent de traiter un
signal issu des sorties AUXSEND dans un
processeur externe, puis de le faire revenir
à son bus auxiliaire. Ces entrées peuvent
également être utilisées pour connecter
des sources à niveau ligne supplémentaires
(claviers, par exemple) à la console.

20 21XENYX UFX1604 Quick Start Guide
XENYX UFX1604 Bedienelemente
(DE) Schritt 2:
Bedienelemente
(1) Symmetrischer XLR-Eingang.
(2) LINE/HI-Z Eingang.
(3) LINE/HI-Z-Taste. Bei aktiviertem HI-Z-
Modus können Sie Ihre Gitarre/Ihren
Bass ohne externe DI-Box an diesen
Eingang anschließen.
(4) +48 V Phantomspannung wird für
Kondensatormikrofone verwendet,
die für den Betrieb 9 V bis 48 V
Gleichspannung benötigen.
(5) LOW CUT-Taste ltert Frequenzen unter 80 Hz.
(6) GAIN-Regler steuert die Empndlichkeit der
MIC- und LINE/HI-Z-Eingänge.
(7) SEND-Taste. Damit können Sie das
Eingangssignal pre oder post EQ zum
FireWire/USB-Port leiten.
(8) COMP(RESSOR)-Regler steuert die Stärke des
Kompressionseekts auf diesem Kanal.
(9) EQ-Regler steuern die Frequenzen HIGH, HIGH
MID, LOWMID und LOW des Kanals.
(10) EQ-Taste schaltet die EQ-Sektion ein und aus.
(11) AUX / FX A und FX B-Regler bestimmen
den Anteil des Kanalsignals, der zu den
AUX SEND-Buchsen und/oder den internen
Eektprozessoren geleitet wird.
(12) PAN-Regler positioniert das Kanalsignal
im Stereofeld.
(13) MUTE-Taste entfernt den Kanal aus dem
MAIN MIX und leitet ihn zum ALT 3-4 Bus.
(14) SOLO-Taste leitet das Kanalsignal zum
Solo-Bus (Solo in Place) oder zum PFL Bus
(Pre-Fader Listen).
(15) PEGELANZEIGE gibt den Eingangspegel des
Kanalsignals an.
(16) KANAL-FADER regelt die Lautstärke des Kanals.
(17) LINE IN: linke und rechte Eingangsbuchse für
Mono- oder Stereosignale
(18) LINE/FW 1-2 (3-4) Taste: Leitet das Signal von
einem Computer via FireWire/USB zu diesen
Kanälen, auf denen sie mit den EQ-, AUX- und
Fader-Funktionen geregelt werden können.
HINWEIS: Alle FireWire (FW) Routing-Schalter
funktionieren bei der USB-Konnektivität zum
Computer und im eigenständigen USB-Modus,
je nachdem wie der MODE-Wahlschalter (50)
eingestellt ist.
(19) 4–Band-EQ für die Stereokanäle.
(20) BAL(ANCE)-Regler steuert die relative
Lautstärke der linken und rechten
Eingangssignale, bevor sie zum stereo
Main Mix-Bus geleitet werden.
(21) CONTROL ROOM OUT-Buchsen übertragen die
Summe aus Eekt- und Main Mix-Signalen
sowie auf Solo geschaltete Kanalsignale.
(22) MAIN OUT-Buchsen zum Anschließen von
Line-Pegel-Signalen an Aktivlautsprecher
oder externe Verstärker.
(23) ALT 3-4 OUT-Buchsen zum Anschließen
der Line-Pegel-Signale einer alternativen
Stereomischung an Aufnahmegeräte,
Aktivlautsprecher oder externe Verstärker.
Auch für Subgruppen verwendbar.
(24) CD/TAPE IN und OUT zum Anschließen einer
Stereoquelle oder zur Übertragung des
Summensignals zu einem externen Recorder.
(25) PHONES-Buchsen zum Anschließen
von Kopfhörern.
(26) INPUT-Pegelanzeigen geben die Stärke der
in den FX A oder FX B Bus eingespeisten
Signale an.
(27) FX A-Eektregler wählt, welcher Eekt auf das
Signal angewandt wird (gilt auch für FX B).
(28) EDIT-Regler steuert den Hauptparameter
des Eekts.
(29) FX ON-Taste schaltet den Eekt ein und aus.
(30) Die TAP/SELECT-Taste erfüllt zwei
Funktionen. Indem man die Taste mehrmals
im Tempo des Musikstücks drückt,
kann man die Delay-Zeit der Presets 9 und
15 oder die Modulationsgeschwindigkeit der
Presets 10 - 12 anpassen. Die Taste blinkt
im entsprechenden Tempo. Die TAP/SELECT-
Taste ändert auch die Charakteristik des
zweiten Parameters der Presets 1 - 8,
13 - 14 und 16. Durch Drücken der Taste
kann man zwischen zwei verschiedenen
Werten (LED ein/aus) für den zweiten
Parameter umschalten.
(31) FW/USB LED zeigt an, dass der Computer
angeschlossen ist (basierend auf dem
rückseitigen Wahlschalter).
(32) VU-ANZEIGE gibt den Signalpegel an den
MAIN OUTPUT-Buchsen an.
(33) MODE-Taste entscheidet, ob die SOLO-Taste
im ‘Solo in Place’-Modus (Taste gelöst) oder
‘Pre-Fader Listen’-Modus (Taste gedrückt)
funktioniert. Für Gain-Einstellungen sollte
man PFL verwenden.
(34) PHONES-Regler steuert die Lautstärke an den
PHONES-Buchsen.
(35) CONTROL RM-Regler steuert die Lautstärke
an den CONTROL ROOM OUT-Buchsen.
(36) SOURCE Monitoring-Wahltasten leiten
das Signal entweder zu den CONTROL
RM/PHONES-Buchsen (linke Spalte) oder zum
MAIN MIX (rechte Spalte).
(37) PRE/POST Fader-Wahltasten für alle
4AUXSEND-Busse.
(38) AUX SEND 1-2 to FW 13-14: Diese Taste
bewirkt, dass die Mischerkanäle 13-14 nicht
via FireWire/USB übertragen werden und
AUX SEND 1-2 zu einem Computer geleitet
werden kann (für Aufnahmen etc.).
(39) Routing-Schalter für das AUX RETURN
3 Quellensignal.
(40) Routing-Schalter für AUXRETURN
4 (zum MAIN-Bus oder
CONTROLROOM/PHONES-Bus).
(41) MUTE-, SOLO- und LEVEL-Regler für den
ALT3-4 Bus.
(42) Assign to FW 15-16: Dieser Schalter leitet
das MAINMIX-Signal via FireWire/USB zum
Computer oder externen USB-Laufwerk
(in der ON-Position). In der OFF-Position
können die Mischerkanäle 15-16 via FireWire/
USB übertragen werden.
(43) PRE/POST-Schalter leitet das MAIN MIX-
Signal pre oder post Main Fader zum
FireWire/USB (ASSIGN TO FW 15-16-Schalter
muss aktiviert sein).
(44) TALKBACK MIC (integriert), LEVEL-Regler
(steuert Pegel des TALKBACK-Mikrofons),
DESTINATION-Schalter und TALK-Taste
(beim Sprechen gedrückt halten).
(45) 16-TRACK USB DRIVE RECORDER/MIDI
TRANSPORT CONTROL kann bei der
Verbindung des Mischers mit einem
Computer via FireWire oder USB als
MIDI Machine Control eingesetzt
werden. Im STAND ALONE-MODUS
auch zum Steuern der internen
USB-Recorderfunktionen einsetzbar.
(46) MAIN MIX-Stereofader regelt den
Gesamtausgangspegel des Mischers.
(47) POWER ON schaltet den Mischer ein.
(48) USB DRIVE-Buchse zum Anschließen von
externen USB-Festplattenlaufwerken
(empfohlen) oder USB-Sticks im STAND
ALONE-Modus.
(49) USB-Buchse zum Anschließen
eines Computers.
(50) MODE-Wahlschalter.
(51) FireWire-Buchse zum Anschließen
eines Computers.
(52) MAIN OUTPUTS zur Übertragung des
MAIN MIX-Signals über symmetrische
XLR-Kabel.
(53) AUX(ILIARY) SENDS übertragen die 4 Aux
Bus-Signale über symmetrische oder
unsymmetrische 6,35 mm-Kabel.
(54) CHANNEL INSERTS zum Anschließen externer
Eekte PRE-FADER und PRE-EQ an die
einzelnen Kanäle (1-8).
(55) AUX(ILIARY) RETURNS zur Rückführung eines
über die AUX SEND-Buchse ausgegebenen
und durch einen Eektprozessor geleiteten
Stereosignals in den vorgesehenen Aux
Bus. An diese Eingänge kann man auch
zusätzliche Line-Signalquellen, z. B.
Keyboards, anschließen.

22 23XENYX UFX1604 Quick Start Guide
XENYX UFX1604 Controles
(PT) Passo 2: Controles (1) Entrada balanceada XLR.
(2) Entrada LINE/HI-Z.
(3) Botão LINE/HI-Z. Quando o modo HI-Z está
ativado, você pode ligar a sua guitarra ou
baixo nesta entrada sem usar uma entrada
direta externa caixa (D.I.).
(4) A Alimentação Fantasma +48 V é usada em
microfones condensadores que requeiram
operação de potência entre 9 V DC e 48 V DC.
(5) O botão LOW CUT ltra frequências abaixo
de 80 Hz.
(6) O botão GAIN ajusta a sensibilidade da entrada
do microfone e LINE/HI-Z.
(7) SEND permite-lhe escolher rotear seu sinal de
entrada ao FireWire/USB pré ou pós EQ.
(8) O botão COMP(RESSOR) ajusta a quantidade
de efeito de compressão no canal.
(9) Os botões EQ ajustam as frequências HIGH
(alta), HIGH MID (alta média), LOW MID
(baixa média), e LOW (baixa) do canal.
(10) O botão EQ liga e desliga a seção EQ.
(11) Botões AUX / FX A e FX B ajustam o quanto do
sinal do canal é enviado aos jacks AUX SEND
e/ou aos processadores internos FX.
(12) O botão PAN posiciona o sinal do canal no
campo estéreo.
(13) O botão MUTE retira o canal do MAIN MIX e o
envia ao barramento ALT 3-4.
(14) O botão SOLO envia o sinal do canal ao
barramento solo (Solo in Place) ou para o
barramento PFL (Pre-Fader Listen).
(15) O medidor de nível LEVEL METER exibe o
nível do sinal de entrada do sinal de entrada
do canal.
(16) CHANNEL FADER ajusta o volume do canal.
(17) Jacks de entrada LINE IN direito e esquerdo
para sinais mono ou estéreo.
(18) O botão LINE/FW 1-2 (3-4) permite que o sinal
proveniente do computador seja roteado via
FireWire/USB para estes canais e controlado
pelas funções EQ e AUX e Fader.
OBSERVAÇÃO: Todos os botões de roteamento
FireWire (FW) funcionam em conectividade
USB com um computador e com um modo
stand-alone USB dependendo de como o
botão seletor MODE (50) esteja ajustado.
(19) EQ de 4 bandas para canais estéreo.
(20) Botões BAL(ANCE) controlam o volume
relativo dos sinais de entrada esquerdo e
direito antes que estes sejam roteados ao
barramento de mistura principal.
(21) Jacks CONTROL ROOM OUT carregam os efeitos
resumidos e sinais da mistura principal,
assim como sinais de canais em solo.
(22) Jacks MAIN OUT para conexão do sinal de nível
de linha aos alto-falantes alimentados ou
amplicador externo.
(23) Jacks ALT 3-4 OUT para conexão do sinal de
nível de linha de um mix estéreo alternativo
a um dispositivo de gravação, alto-falantes
alimentados ou amplicador externo.
Pode também ser usado em sub-grupamentos.
(24) CD/TAPE IN e OUT para conexão de uma fonte
estéreo ou envio de sinal principal a um
gravador externo.
(25) Jacks PHONES para conexão de fones
de ouvido.
(26) Medidores de nível de ENTRADA exibem a
intensidade da entrada do sinal indo para o
barramento FX A ou FX B.
(27) O botão de efeitos FX A seleciona qual efeito é
aplicado ao sinal (o mesmo aplica-se ao FX B).
(28) O botão EDIT ajusta o parâmetro principal
do efeito.
(29) O botão FX ON liga e desliga o efeito.
(30) O botão TAP/SELECT desempenha duas
funções. Clique no botão várias vezes no
ritmo da música para adaptar o tempo de
