Yamaha Electone HS-8 User manual

SERVICE MANUAL
HAMAMATSU, JAPAN
SERVICE MANUAL
PA 012088
Copyright (c)Yamaha Corporation. All rights reserved. PDF ’13.05
SPECIFICATIONS（総合仕様）...................................3
PANEL LAYOUT（パネルレイアウト）.......................4
CABLE TYPES（ケーブル）........................................4
DIMENSIONS（寸法図）..............................................5
PERFORMANCE GRAPH（特性図）...........................5
CIRCUIT BOARD LAYOUT
（ユニットレイアウト）.................................................6
DISASSEMBLY PROCEDURE（分解手順）...............7
CIRCUIT BOARDS（シート基板図）.........................14
INSPECTIONS（検査）.........................................17/20
PARTS LIST
BLOCK & LEVEL DIAGRAM
（ブロック＆レベルダイアグラム）
CIRCUIT DIAGRAM（回路図）
CONTENTS（目次）
201306- オープンプライス
HS8 HS7 HS5
POWERED STUDIO MONITOR
HS8 / HS7 / HS5

HS8/HS7/HS5
2
WARNING
WARNING: This product contains chemicals known to the State of California to cause cancer, or birth defects or other reproductive harm.
DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON WHAT SO EVER!
Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/
flux vapor!
If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.
IMPORTANT NOTICE
This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic
service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users,
and have therefore not been restated.
WARNING : Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury,
destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise
all Yamaha product owners that all service required should be performed by an authorized Yamaha Retailer or the
appointed service representative.
IMPORTANT : This presentation or sale of this manual to any individual or firm does not constitute authorization certification,
recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form.
The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service
departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in
specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the
distributor’s Service Division.
WARNING : Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated
by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus.)
IMPORTANT : Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit.
IMPORTANT NOTICE FOR THE UNITED KINGDOM
Connecting the Plug and Cord
WARNING : THIS APPARATUS MUST BE EARTHED IMPORTANT.
The wires in this mains lead are coloured in accordance with the following code:
GREEN-AND-YELLOW : EARTH
BLUE : NEUTRAL
BROWN : LIVE
As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in
your plug proceed as follows:
The wire which is coloured GREEN-and-YELLOW must be connected to the terminal in the plug which is marked by the letter E or by the
safety earth symbol or colored GREEN or GREEN-and- YELLOW.
The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK.
The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED.
Components having special characteristics are marked and must be replaced with parts having specification equal to those
originally installed.
(3 wires)
 印の商品は、安全を維持するために重要な部品です。交換する場合は、安全のために必ず指定の部品をご使用ください。

3
HS8/HS7/HS5
Model HS8HS7 HS5
General Specifications
Type Bi-amp 2-way powered speaker
Bass-reflex type, Material: MDF
2 kHz
47 Hz – 24 kHz
LEVEL control (+4 dB, center click)
EQ : HIGH TRIM switch (+/- 2 dB at HF),
ROOM CONTROL switch (0/-2/-4 dB under 500Hz)
38 Hz – 30 kHz
55 Hz – 24 kHz
43 Hz – 30 kHz
74 Hz – 24 kHz
60 W 55 W 45 W
120 W (dynamic power) 95 W (dynamic power) 70 W (dynamic power)
75 W (4 ohms) 60 W (4 ohms) 45 W (4 ohms)
45 W (8 ohms)
-10 dBu/10k ohms
Power ON (White LED)
–
–
35 W (8 ohms) 25 W (8 ohms)
54 Hz – 30 kHz
10.2 kg (22.5 lb.) 8.2 kg (18.1 lb.) 5.3 kg (11.7 lb.)
250 x 390 x 334 mm
9-13/16 x 15-3/8 x 13-1/8"
210 x 332 x 284 mm
8-1/4 x 13-1/16 x 11-3/16"
170 x 285 x 222 mm
6-11/16 x 11-1/4 x 8-3/4"
Crossover Frequency
-3dB
Total
LF
HF
-10dB
Overall Frequency
Response
Dimensions (W x H x D)
LF: 8" cone
HF: 1" dome
1: XLR-3-31 type (balanced)
2: PHONE (balanced)
LF: 6.5" cone
HF: 1" dome
LF: 5" cone
HF: 1" dome
Speaker Components
Weight
Speaker Components
Enclosure
Amplifier Unit
Output Power
Input Sensitivity / Impedance
Output Level / Impedance
Input Connectors (Parallel)
Output Connectors
Controls
Indicator
Power Consumption
SPECIFICATIONS（総合仕様）

HS8/HS7/HS5
4
/
1
6
4
)
0
Pin 2: hot (+)
Pin 3: cold (-)
Pin 1: ground
Pin 1: ground
Pin 3: cold (-)
Pin 2: hot (+)
（2：ホット（＋））
（3：コールド（−））
（1：グラウンド（GND））
（1：グラウンド（GND））
（3：コールド（−））
（2：ホット（＋））
Tip: hot (+)
TRS phone plug（TRSフォーンプラグ）
Standard mono phone plug（標準モノフォーンプラグ）
Ring: cold (-)
Sleeve: ground
（Tip：ホット（＋））
（Ring：コールド（−））
（Sleeve：グラウンド（GND））
（Tip：ホット（＋））
（Sleeve：グラウンド（GND））
Tip: hot (+)
Sleeve: ground
PANEL LAYOUT（パネルレイアウト）
CABLE TYPES（ケーブル）
Rear Panel
qLEVEL control
wINPUT 1/2 connector
eROOM CONTROL switch
rHIGH TRIM switch
tPower switch
yAC IN connector
• Rear Panel（リアパネル）
• XLR Connectors（XLR タイプ） • Phone Connectors（フォーン）
• RCA Pin Connectors（RCA ピン）
リアパネル
qLEVELコントロール
w INPUT1/2端子
e ROOMCONTROL スイッチ
r HIGHTRIM スイッチ
t電源スイッチ
y ACIN 端子

5
HS8/HS7/HS5
250 (9-13/16")
390 (15-3/8")
334 (13-1/8")
Unit: mm (inch)
210 (8-1/4")
332 (13-1/16")
284 (11-3/16")
Unit: mm (inch)
170 (6-11/16")
285 (11-1/4")
222 (8-3/4")
HS8
Unit: mm (inch)
HS5
HS7
HS8HS7 HS5
DIMENSIONS（寸法図）
PERFORMANCE GRAPH（特性図）

HS8/HS7/HS5
6
Front view（正面から見た図）
Front view（正面から見た図）
Rear view（背面から見た図）
SPEAKER HF (TWEETER)
（スピーカHF（ツイーター）） AMPASSEMBLY （アンプ Ass'y）
SPEAKER LF (WOOFER)
（スピーカLF（ウーファー））
Power transformer
（電源トランス）
LED
IN
AMP
AC
TR ※This figure shows the HS8.
（この図は HS8 です。）
※This figure shows the HS8.
（この図は HS8 です。）
CIRCUIT BOARD LAYOUT（ユニットレイアウト）
<AMP ASSEMBLY( アンプ Ass'y)>

7
HS8/HS7/HS5
DISASSEMBLY PROCEDURE（分解手順）
* When you remove binding ties and such, always install as before removal.
1. Speaker LF (Woofer)
(Time required: About 3 minutes)
1-1 HS8, HS7 :
Remove the six (6) hexagonal socket screws marked
[50A]. The WF ring can then be removed. (Fig. 1)
HS5 :
Remove the four (4) hexagonal socket screws marked
[50A]. The WF ring can then be removed. (Fig. 1)
1-2 HS8, HS7 :
Remove the six (6) screws marked [60]. The speaker LF
(woofer) can then be removed. (Fig. 1)
HS5 :
Remove the four (4) screws marked [60]. The speaker
LF (woofer) can then be removed.(Fig. 1)
* When installing the speaker LF (woofer), match the
position of the terminal to the direction shown by the
""mark.
1-3 Remove the SPOUT connector assembly (red/black)
attached to the speaker LF (woofer) terminal. (Photo 1)
* The speaker LF (woofer) is heavy. Be careful not to drop it.
* When you attach/remove the SPOUT connector
assembly to/from the speaker terminal, be sure to
put pressure in the parallel direction. The speaker
terminal will be broken if you put pressure in another
direction.
Fig. 1
（図1）
1. スピーカLF（ウーファー）
 （所要時間：約 3 分）
1-1 HS8,HS7：
 ［50A］の 6 角穴付ネジ 6 本を外し、WF リングを
外します。（図1）
 HS5：
 ［50A］の 6 角穴付ネジ４本を外し、WF リングを
外します。（図1）
1-2 HS8,HS7：
 ［60］のネジ 6 本を外し、スピーカLF（ウーファー）
を外します。（図1）
 HS5：
 ［60］のネジ４本を外し、スピーカLF（ウーファー）
を外します。（図1）
 ※ スピーカLF（ウーファー）を取り付けるときは、端子
の位置を " " 印の方向に合わせてください。（図1）
1-3 スピーカLF（ウーファー）端子に取り付けられて
いる SPOUT 束線（赤／黒）を外します。（写真1）
 ※ スピーカLF（ウーファー）は重量がありますので、落
下させない様に注意してください。
 ※ SPOUT束線をスピーカ端子に取り付けおよび外す際に
は、必ず水平方向に力を加えてください。無理な方向に
力を加えるとスピーカ端子が折れる危険性があります。
※ インシュロックタイなどを外したときは必ず外す前と同じように取付けてください。
Speaker LF (Woofer)
（スピーカLF（ウーファー））
Speaker LF (Woofer)
（スピーカLF（ウーファー））
WF ring
（WFリング）
HS8, HS7 : [50A] x 6
HS5 : [50A] x 4
HS8, HS7 : [60] x 6
HS5 : [60] x 4
Mark ″″shows terminal direction of speaker LF (woofer).
（印はスピーカLF（ウーファー）の端子の方向を示します。
Photo 1
（写真1）
Speaker LF (Woofer)
（スピーカLF（ウーファー））
SPOUT connector
assembly (Black)
（SPOUT束線（黒））
SPOUT connector
assembly (Red)
（SPOUT束線（赤））
Photo 1
（写真1）

HS8/HS7/HS5
8
2. Speaker HF (Tweeter)
(Time required: About 1 minutes)
2-1 Remove the four (4) hexagonal socket screws marked [50B].
The speaker HF (tweeter) can then be removed. (Fig. 2)
2-2 Remove the SPOUT connector assembly (yellow/blue)
attached to the speaker HF (tweeter) terminal. (Photo 2)
* When you attach/remove the SPOUT connector
assembly to/from the speaker terminal, be sure to
put pressure in the parallel direction. The speaker
terminal will be broken if you put pressure in another
direction.
3. AMP Assembly
(Time required: About 6 minutes)
3-1 Remove the speaker LF (woofer). (See procedure 1.)
3-2 Remove the speaker HF (tweeter). (See procedure 2.)
3-3 Disconnect the connectors of the LED connector
assembly (red/white). (Photo 3)
3-4 Remove the ten (10) screws marked [100] . TheAMP
assembly can then be removed. (Fig. 3)
* When installing the AMP assembly, first tighten the
two (2) priority screws in order as shown in Fig. 3.
4. LED (LEDW) Circuit Board
(Time required: About 10 minutes)
4-1 Remove the speaker LF (woofer). (See procedure 1.)
4-2 Remove the speaker HF (tweeter). (See procedure 2.)
4-3 Remove the AMP assembly. (See procedure 3.)
4-4 Remove the hotmelt. The LED (LEDW) circuit board
can then be removed. (Photo 4)
* When installing the LED (LEDW) circuit board, apply
the hotmelt to the LED (LEDW) circuit board entirely.
4-5 Unsolder the leads of the LED (LEDW) circuit board .
The
LED circuit board and LED connector assembly can
then be separated. (Fig. 3)
2. スピーカHF（ツイーター）
 （所要時間：約 1 分）
2-1 ［50B］のの 6 角穴付ネジ 4 本を外し、スピーカ
HF（ツイーター）を外します。（図2）
2-2 スピーカHF（ツイーター）端子に取り付けられ
ている SPOUT束線（黄／青）を外します。（写真 2）
 ※ SPOUT束線をスピーカ端子に取り付けおよび外す際に
は、必ず水平方向に力を加えてください。無理な方向に
力を加えるとスピーカ端子が折れる危険性があります。
3. アンプAss'y（所要時間：約 6 分）
3-1 スピーカ LF（ウーファー）を外します。（1 項参照）
3-2 スピーカ HF（ツイーター）を外します。（2 項参照）
3-3 LED 束線のコネクターを外します。（写真 3）
3-4 ［100］のネジ 10 本を外し、アンプAss'y を外します。
（図 3）
 ※ アンプAss'y を取り付けるときには、優先ネジ 2 本を図
に示す順で先に締めてください。（図3）
4. LED（LEDW）シート（所要時間：約 10 分）
4-1 スピーカ LF（ウーファー）を外します。（1 項参照）
4-2 スピーカ HF（ツイーター）を外します。（2 項参照）
4-3 アンプAss'y を外します。（3 項参照）
4-4 ホットメルトを取り除き、LED（LEDW）シート
を取り外します。( 写真4)
 ※ LED（LEDW）シートを取り付けるときには、ホットメ
ルトを LED（LEDW）シート全体に塗布します。
4-5 LED（LEDW）シートのリードのハンダ付け部か
らハンダを取り除き、LED シートと LED 束線を
別けます。（図 3）

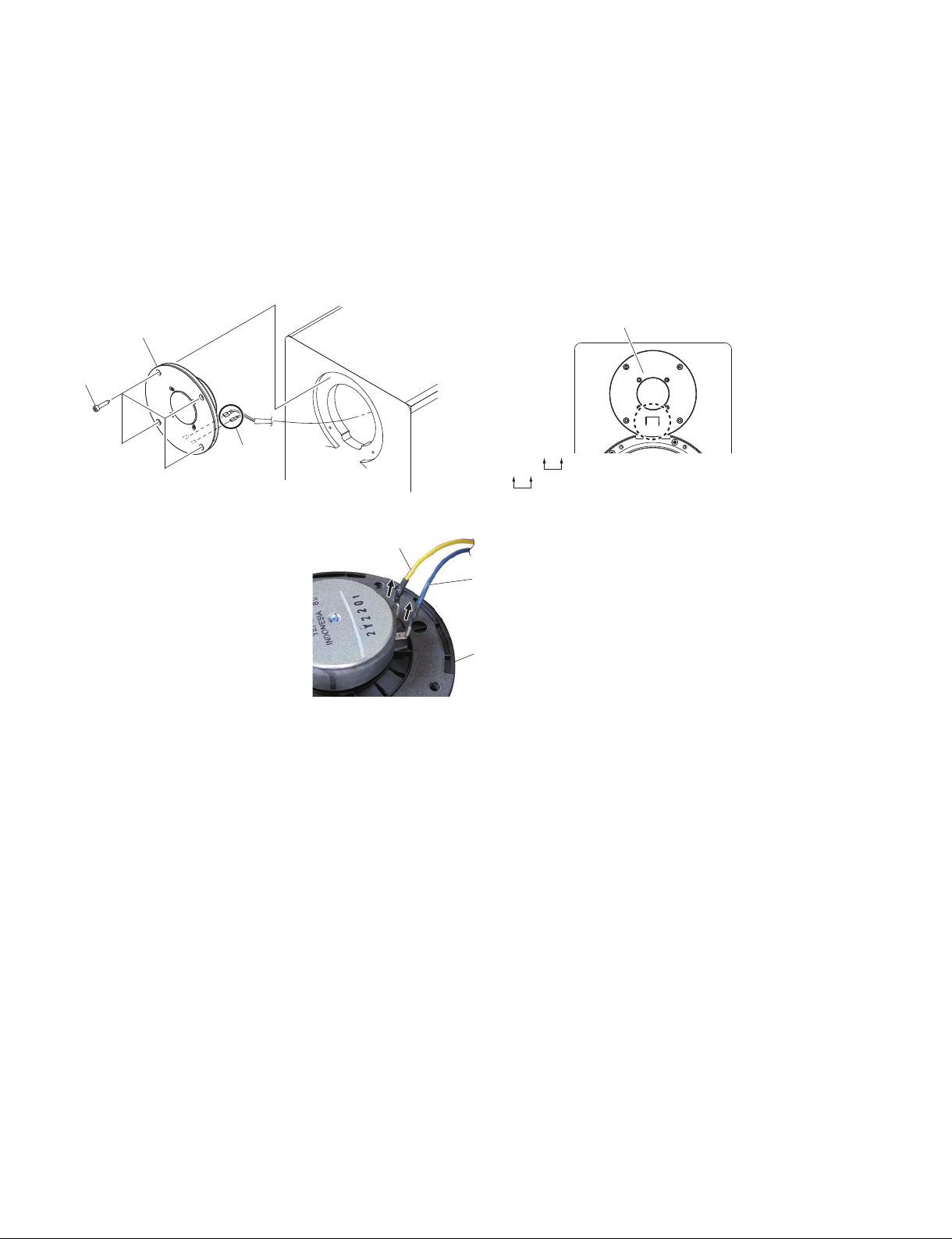

Speaker HF (Tweeter)
（スピーカHF（ツイーター））
Photo 2
（写真2）Mark ″″shows terminal direction of speaker HF (Tweeter).
（印はスピーカHF（ツイーター）の端子の方向を示します。）
[50B] x 4
Speaker HF (Tweeter)
（スピーカHF（ツイーター））
SPOUT connector
assembly (Blue)
（SPOUT束線（青））
SPOUT connector
assembly (Yellow)
（SPOUT束線（黄））
Speaker HF (Tweeter)
（スピーカHF（ツイーター）
Photo 2
（写真2）
Fig.2
（図2）

9
HS8/HS7/HS5
Disassembly of AMP Assembly
* Before disassembly, remove the AMP assembly in
advance. (See procedure 3 on page 8)
5. AMP Circuit Board
(Time required: About 8 minutes)
5-1 Remove binding tie (A) and (B). Disconnect the
connector assemblies from the connector CN202 (4P)
of the TR circuit board. (Fig. 4)
* Install as before binding tie (A) and (B) was removed.
(Fig. 4)
<AMP ASSEMBLY( アンプ Ass'y)>
アンプ Ass'yの分解
 ※ 分解の前に、あらかじめアンプ Ass'y を外しておきます。
（8ページの 3 項参照）
5. AMP シート
 （所要時間：約 8 分）
5-1 インシュロックタイ（A）とインシュロックタイ（B）
を外し、TR シートのコネクター CN202(4P) から
束線を外します。（図 4）
 ※ 取付けるときには、インシュロックタイ（A）とインシュ
ロックタイ（B）を取り外す前と同じように取り付けて
ください。（図4）
AMP assembly
（アンプAss'y）
LED connector assembly
（LED束線）
[100] x 10
Priority screw (1st)
（優先ネジ（1））
Priority screw (2nd)
（優先ネジ（2））
LED connector assembly
（LED束線）
Hotmelt
（ホットメルト）
Photo 3
（写真3）
Photo 4
（写真4）
LED connector assembly
（LED束線）
color : red
（赤）
color : white
（白）
Solder side
（パターン側）
Soldering（ハンダ付け）
LED connector assembly
（LED束線）
LED (LEDW)
LED
LEDW circuit board（LEDW シート）
* The connector in the photo is the
initially produced model. The color of
the connector has been changed to
black.
※写真は、初期生産品です。生産途中か
 らコネクターは、黒色に変わります。
Photo 3
（写真3）
Photo 4
（写真4）
Binding tie (A)
（インシュロックタイ（A））Binding tie (A)
（インシュロックタイ（A））
Connector CN202 (4P)
（コネクターC N 20 2(4P)）
Connector CN202 (4P)
（コネクターC N 20 2(4P)）
AMP AMP
TR
TR
Binding tie (B)
（インシュロックタイ（B））
Binding tie (B)
（インシュロックタイ（B））
<HS8, HS7> <HS5>
Fig. 3
（図3）
Fig. 4
（図4）

HS8/HS7/HS5
10
5-2 HS8, HS7 :
Remove the five (5) screws marked [300A]. The AMP
circuit board can then be removed together with the
heatsink 8B. (Fig. 5-1)
* When installing the AMP circuit board with the
heatsink 8B, first tighten the two (2) priority screws
in order as shown in Fig. 5-1.
* Be careful not to drop it.
HS5 :
Remove the three (3) screws marked [300B]. TheAMP
circuit board can then be removed together with the
heatsink 5B. (Fig. 5-2)
5-3 Remove the two (2) screws marked [80] and the four
(4) screws marked [130]. The heatsink 8B (HS8, HS7)
/ 5B (HS5) can then be removed from the AMP circuit
board. (Fig. 6)
5-4 Unsolder the leads of the AMP circuit board. The
AMP circuit board and IC (POWER AMP) can then be
separated. (Fig. 6)
5-2 HS8,HS7：
 ［300A］のネジ 5 本を外し、ヒートシンク 8B と共
に AMP シートを取り外します。（図5-1）
 ※ ヒートシンク 8B 付き AMP シートを取り付けるときに
は、優先ネジ 2 本を図に示す順で先に締めてください。
（図5-1）
 ※ 落下させない様に注意してください。
 HS5：
 ［300B］のネジ 3 本を外し、ヒートシンク 5B と共
に AMP シートを取り外します。（図5-2）
5-3 ［80］ の ネ ジ 2 本 と［130］のネジ4 本を外し、
AMP シートからヒートシンク 8B(HS8,HS7)/5B
(HS5)を外します。（図6）
5-4 AMP シートのハンダ付け部からハンダを取り除
き、AMP シートと IC（POWERAMP）を別けます。
（図6）
[300A]
Priority screw (2nd)
（優先ネジ（2））
Priority screw (1st)
（優先ネジ（1））
AMP assembly
（アンプAss'y）
Soldering
（はんだ付け）
Soldering
（はんだ付け）
[130] x 2 [130] x 2
[80]
[80]
Heatsink 5B
（ヒートシンク5 B）
Heatsink 8B
（ヒートシンク8B）
Bracket 8A
（ブラケット8A）
IC (POWER AMP 68W)
Bracket 8B
（ブラケット8B）
HS8, HS7 :
HS5 :
Rear view（背面から見た図） <HS8, HS7> <HS5>
AMP
[300A]
AMP assembly
（アンプAss'y）
[300B]
Fig. 5-1
（図5-1）
Fig. 5-2
（図5-2）
Fig. 6
（図6）

11
HS8/HS7/HS5
6. IN Circuit Board
(Time required: About 8 minutes)
6-1 Remove the knob volumeA, the hexagonal nut (A), the
washer and the hexagonal nut (B) from the rear panel
side. (Fig. 7)
6-2 Remove the four (4) screws marked [290]. The IN
circuit board can then be removed together with the
case PWB assembly. (Fig. 7)
* When installing the IN circuit board, first tighten the
priority screws as shown in Fig. 7.
6-3 Remove the three (3) screws marked [170]. The IN
circuit board and case PWB assembly can then be
separated. (Fig. 8)
* When installing the case PWB assembly, first tighten
the priority screws as shown in Fig. 8.
6. IN シート（所要時間：約 8 分）
6-1 リアパネルからノブボリューム A、六角ナット（A）、
ワッシャー、六角ナット（B）を外します。（図7）
6-2 ［290］のネジ 4 本を外し、ケース PWB 組立と共
に IN シートを外します。（図7）
 ※ IN シートを取り付けるときには、優先ネジを図に示す
方を先に締めてください。（図7）
6-3 ［170］ の ネ ジ 3 本 を 外 し、IN シ ー トとケース
PWB 組立を別けます。（図8）
 ※ ケース PWB 組立を取り付けるときには、優先ネジを図
に示す方を先に締めてください。（図8）
Priority screw
（優先ネジ）
Priority screw
（優先ネジ） [290]
[290]
[290]
Case PWB
（ケースPW B組 立）
Case PWB
（ケースPW B組 立）
Rear view（背面から見た図）
Knob volume A
（ノブボリュームA）
Knob volume A
（ノブボリュームA）
Hexagonal nut (A)
（六角ナット（A））
Hexagonal nut (B)
（六角ナット（B））
Hexagonal nut (B)
（六角ナット（B））
Washer
（ワッシャー）
Hexagonal nut (A)
（六角ナット（A））
Washer
（ワッシャー）
IN
IN
[290]
Rear panel
（リアパネル）
[170] x 3
Priority screw
（優先ネジ）
AMP assembly
（アンプAss'y）
Fig. 7
（図7）
Fig. 8
（図8）

HS8/HS7/HS5
12
7. TR Circuit Board, Power Transformer
(Time required: About 8 minutes)
7-1 Remove the four (4) screws marked [310]. The TR circuit
board can then be removed together with the power
transformer. (HS8, HS7: Fig. 9-1)(HS5: Fig. 9-2)
* When installing the TR circuit board and power
transformer, first tighten the two (2) priority screws
in order as shown in Fig. 9.
7-2 Unsolder the leads of the power transformer. The
TR circuit board and power transformer can then be
separated. (Fig. 10)
7. TR シート、電源トランス（所要時間：約 8 分）
7-1 ［310］のネジ 4 本を外し、電源トランスと共に
TR シートを外します。
 （HS8,HS7：図9-1）（HS5：図9-2）
 ※ TR シート、電源トランスを取り付けるときには、優先
ネジ 2 本を図に示す順で先に締めてください。（図9）
7-2 電源トランスのリードのハンダ付け部分からハン
ダを取り除き、TR シートと電源トランスを別け
ます。（図 10）
Priority screw (1st)
（優先ネジ（1））
Priority screw (1st)
（優先ネジ（1））
[310] x 4
[310]
Power transformer
（電源トランス）
Rear view（背面から見た図）
[310] x 4
Power transformer
（電源トランス）
TR
Priority screw (2nd)
（優先ネジ（2））
Priority screw (1st)
（優先ネジ（1））
Priority screw (2nd)
（優先ネジ（2））
Priority screw (2nd)
（優先ネジ（2））
AMP assembly
（アンプAss'y）
AMP assembly
（アンプAss'y）
<HS8, HS7>
<HS5>
[310]
Priority screw (1st)
（優先ネジ（1））Priority screw (2nd)
（優先ネジ（2））
TR
Fig. 9-1
（図9-1）
Fig. 9-2
（図9-2）

13
HS8/HS7/HS5
8. PSW Connector Assembly, AC Circuit Board
(Time required: About 8 minutes)
8-1 Remove the PSW connector assembly soldered to the AC
circuit board and the GND connector assembly soldered
to the AC inlet. (Fig. 11)
8-2 Remove the power switch of the PSW connector assembly
by pressing its claws.(Fig. 11)
* When installing the power switch, install so that the
white marking faces as shown in Fig. 12.
8-3 Remove the two (2) screws marked [305]. The AC circuit
board can then be removed. (Fig. 12)
8-4 Straighten the two claws of the bracketAC inlet and remove
the bracketAC inlet from the AC circuit board. (Fig. 13)
8. PSW 束線、AC シート（所要時間：約 8 分）
8-1 AC シートにハンダ付けされている PSW 束線と
AC インレットにハンダ付けされている GND 束線
を外します。（図11）
8-2
PSW 束線の電源スイッチのツメを押して外します。 （図11）
 ※ 電源スイッチを取付けるときには、白のマーキングが図
の方向にくるように取り付けてください。（図12）
8-3 ［305］ のネジ 2 本を外し、AC シートを外します。 （図12）
8-4 ブラケット AC インレットのツメ 2 箇所をまっす
ぐに伸ばして、AC シートからブラケット AC イ
ンレットを外します。（図13）
Power transformer
（電源トランス）
TR
Soldering
（はんだ付け）
Soldering
（はんだ付け）
[305] x 2
[305]
[305]
Bracket AC inlet
（ブラケットACインレット）
GND connector assembly
（GND束線）
AC inlet
（ACインレット）
Power switch
（電源スイッチ）
Power switch
（電源スイッチ）
Bracket AC inlet
（ブラケットACインレット）
Claw
（ツメ）
Claw
（ツメ）
AC inlet
（ACインレット）
Rear view（背面から見た図）
PSW connector
assembly
（PSW束線）
AC
AC
AC
Soldering
（はんだ付け）
White marking
（白のマーキング）
Power switch
（電源スイッチ）
PSW connector
assembly (White)
（PSW束線（白））
PSW connector
assembly (Gray)
（PSW束線（グレー））
AMP assembly
（アンプAss'y）
※Destination E, B, K, O, A.
（E，B，K，O，A 仕向け）
<HS8, HS7>
Fig. 10
（図10）
Fig. 11
（図11）
Fig. 13
（図13） Fig. 12
（図12）

14
HS8/HS7/HS5
to AMP-CN402
CIRCUIT BOARDS（シート基板図）
AC Circuit Board (YE838D0)............................................................................................... 15/16
AMP Circuit Board (YE838D0)............................................................................................ 15/16
IN Circuit Board (YE838D0) ..................................................................................................... 14
LED Circuit Board (YE838D0)............................................................................................. 15/16
TR Circuit Board (YE838D0)............................................................................................... 15/16
Note: See parts list for details of circuit board component parts.
注 : シートの部品詳細はパーツリストをご参照ください。
IN Circuit Board
Component side（部品側）
Pattern side（パターン側）
2NA-ZF35410 4

15
HS8/HS7/HS5
to IN-W301
(1-2 pin) to SPEAKER HF (TWEETER)
(3-4 pin) to SPEAKER LF (WOOFER)
TR Circuit Board AC Circuit Board
AMP Circuit Board
Component side（部品側）
Component side（部品側）
Component side（部品側） Component side（部品側）
LED Circuit Board
AC, AMP, LED, TR : 2NA-ZF35410 4

16
HS8/HS7/HS5
LED Circuit Board
TR Circuit BoardAC Circuit Board
AMP Circuit Board
Pattern side（パターン側）
Pattern side（パターン側） Pattern side（パターン側）
Pattern side（パターン側）
AC, AMP, LED, TR : 2NA-ZF35410 4

17
HS8/HS7/HS5
INSPECTIONS
1 Measurement conditions
1-1 Power Source
1-2 Measuring Instruments
zThe measuring instruments shall have accuracy and
precision enough to measure the spec of each charac
teristic to be inspected.
zThe input impedance of the measuring instruments
shall be 100kΩor more.
z
Use the JIG and the measuring instrument that can mea
sure the specification value described to this document.
1-2-1 Connection
Each signal I/O terminal is as shown in the FIG.1.
FIG. 1 : IO TERMINAL
2 Electric characteristics
2-1 Preparation
The load resistances for each output terminals are as fol-
lows.
SPOUT
LF:
Between 205 terminal (wire color: RED) and 110
terminal (wire color: BLACK) of WIRINGASSY
SPOUT.
: 4 ohms±1% (Rated 100W or more)
HF:
Between 205 terminal (wire color:Yellow) and 110
terminal (wire color: Blue) of WIRING ASSY
SPOUT.
: 8 ohms±1% (Rated 50W or more)
zUnless otherwise specified, the operation should be
set as follows.
LEVEL control : -10dB (MAX)
ROOM CONTROL switch : 0
HIGH TRIM switch : 0
zUnless otherwise specified, the LF input signal
should be 1 kHz sine wave and the HF input signal
should be 10 kHz sine wave.
zThe input signal impedance should be 100-150
ohms.
z0dBu is referenced to 0.775Vrms. 0dBV is refer
enced to 1Vrms.
2-2 Inspection
2-2-1 Gain
Measurement condition Criteria
zThe signal of -10dBu is input to
INPUT 1(XLR), and the output
voltage is measured.
zThe signal of -10dBu is input
to INPUT 2(PHONE), and the
output voltage is measured.
SPOUT (LF)
Red-Black
HS8
+20.7 ± 2 dBu
HS7
+21.0 ± 2 dBu
HS5
+18.7 ± 2 dBu
The signal of -10dBu is input to
INPUT 1 (XLR), and the output
voltage is measured.
SPOUT (HF)
Yellow-Blue
HS8
+25.7 ± 2 dBu
HS7
+23.0 ± 2 dBu
HS5
+21.0 ± 2 dBu
AMP assembly test
Destination Voltage Frequency
J100V +2/-0V 50/60Hz
U120V +2/-0V 60Hz
E230V +2/-0V 50Hz
A240V +2/-0V 50Hz
INPUT 1 (XLR)
INPUT 2 (PHONE)
SPOUT (HF)
SPOUT (LF)
LED OUT (W401)

HS8/HS7/HS5
18
2-2-4 Frequency Response2-2-2 Maximum Output
* Measure this inspection within 5 seconds.
2-2-3 Total Harmonic Distortion
Measurement condition Criteria
The signal is input to
the INPUT 1 (XLR).
The following outputs are obtained, total har-
monic distortion is measured.
SPOUT (LF)
Red-Black
HS8
Min +23.6 dBu THD + N = 1% or less.
HS7
Min +22.4 dBu THD + N = 1% or less.
HS5
Min +20.0 dBu THD + N = 1% or less.
The signal is input to
the INPUT 1 (XLR).
The following outputs are obtained, total har-
monic distortion is measured.
SPOUT (HF)
Yellow-Blue
HS8
Min +26.1 dBu THD + N = 1% or less.
HS7
Min +25.1 dBu THD + N = 1% or less.
HS5
Min +23.3 dBu THD + N = 1% or less.
Measurement condition Criteria
The signal is input to
the INPUT 1 (XLR).
The following outputs are obtained, total har-
monic distortion is measured.
SPOUT (LF)
Red-Black
HS8
+21.0 ± 0.2 dBu
THD + N =
0.2% or less.
HS7
+20.1 ± 0.2 dBu
THD + N =
0.2% or less.
HS5
+18.8 ± 0.2 dBu
THD + N =
0.2% or less.
The signal is input to
the INPUT 1 (XLR).
The following outputs are obtained, total har-
monic distortion is measured.
SPOUT (HF)
Yellow-Blue
HS8
+21.8 ± 0.2 dBu
THD + N =
0.2% or less.
HS7
+20.7 ± 0.2 dBu
THD + N =
0.2% or less.
HS5
+19.3 ± 0.2 dBu
THD + N =
0.2% or less.
Measurement condition Criteria
The signal of -20dBu is input to
INPUT 1(XLR), and the output
voltage is measured.
SPOUT(LF)
Red-Black
HS8
A1
HS7
A2
HS5
A3
The signal of -10dBu is input to
INPUT 1(XLR), and the output
voltage is measured.
SPOUT(HF)
Yellow-Blue
HS8
A4
HS7
A5
HS5
A6
Each signal is
input to INPUT
1(XLR), and the
output voltage is
measured.
HS8
1.7kHz
-20dBu
SPOUT(LF)
Red-Black
HS8
The range
of -3.0±2dB
based onA1.
47.0Hz
-20dBu
The range of
+9.9±2dB
based onA1.
HS7
1.8kHz
-20dBu
HS7
The range
of -3.0±2dB
based onA2.
51.0Hz
-20dBu
The range of
+5.8±2dB
based onA2.
HS5
1.7kHz
-20dBu
HS5
The range of
-3±2dB based
onA3.
65.0Hz
-20dBu
The range of
+4.5±2dB
based onA3.
HS8
2.9kHz
-10dBu
SPOUT(HF)
Yellow-Blue
HS8
The range
of -3.0±2dB
based onA4.
HS7
2.7kHz
-10dBu
HS7
The range
of -3.0±2dB
based onA5.
HS5
3.1kHz
-10 dBu
HS5
The range
of -3.0±2dB
based onA6.

19
HS8/HS7/HS5
2-2-5 Tone control
Measurement condition Criteria
The signal of -10dBu/500Hz is
input to INPUT 1(XLR), and
the output voltage is measured.
SPOUT(LF)
Red-Black
HS8
B1
HS7
B2
HS5
B3
The signal of -10dBu is input to
INPUT 1(XLR), and the output
voltage is measured.
SPOUT(HF)
Yellow-Blue
HS8
B4
HS7
B5
HS5
B6
The signal of
-10dBu/500Hz is
input to INPUT
1(XLR), and the
output voltage is
measured.
HS8 ROOM CONTROL SW
-2dB
SPOUT(LF)
Red-Black
HS8
The range of
-2.0±1.5dB
based on B1.
-4dB The range of -4.0±1.5dB
based on B1.
HS7 ROOM CONTROL SW
-2dB
HS7
The range of
-2.0±1.5dB
based on B2.
-4dB The range of -4.0±1.5dB
based on B2.
HS5 ROOM CONTROL SW
-2dB
HS5
The range of
-2.0±1.5dB
based on B3.
-4dB The range of -4.0±1.5dB
based on B3.
The signal of
-10dBu is in-
put to INPUT
1(XLR), and the
output voltage is
measured.
HS8 HIGH TRIM SW
-2dB
SPOUT(HF)
Yellow-Blue
HS8
The range of
-2.0±1.5dB
based on B4.
+2dB The range of +2.0±1.5dB
based on B4.
HS7 HIGH TRIM SW
-2dB
HS7
The range of
-2.0±1.5dB
based on B5.
+2dB The range of +2.0±1.5dB
based on B5.
HS5 HIGH TRIM SW
-2dB
HS5
The range of
-2.0±1.5dB
based on B6.
+2dB The range of +2.0±1.5dB
based on B6.
2-2-6 Output noise level
*
Use the low-pass filter of 20kHz for the measurement.
2-2-7 Residual noise level
*
Use the low-pass filter of 20kHz for the measurement.
Measurement condition Criteria
zInput no signal
zSetting of operation elements
LEVEL control : MAX
zINPUT (XLR) is grounded
through the resistor of 150Ω,
the noise level generated in the
output terminal is measured.
SPOUT(LF)
Red-Black
HS8
-59dBu or less
HS7
-65dBu or less
HS5
-59dBu or less
SPOUT (HF)
Yellow-Blue -63dBu or less
Measurement condition Criteria
zSetting of operation elements
LEVEL control : MIN
zThe noise level generated in the
output terminal is measured.
SPOUT(LF)
Red-Black
HS8
-59dBu or less
HS7
-65dBu or less
HS5
-59dBu or less
SPOUT (HF)
Yellow-Blue -63dBu or less
HS8, HS7, HS5
LEVEL MIN
ROOM CONTROL 0
HIGH TRIM 0
LOW CUT –
HIGH CUT –
PHASE –
POWER OFF
Initial setting

HS8/HS7/HS5
20
検査
1 測定条件

 1-1 電源電圧
 1-2 測定器及び治具
  ・ 検査器はそれぞれの測定項目の規格を測定する
 のに十分な精度及び確度を持つものを使用して
 ください。
  ・ 検査器の入力インピーダンスは 100k Ω以上のも
 のを使用してください。
  ・本文中に記載した仕様値の計測が出来る治具、
 測定器を使用してください。
 1-2-1接続
  各信号の入出力端子は図 1を参照してください。
図1: 入力端子
2 電気的特性

 2-1 準備
  各出力端子の負荷抵抗は下記の通りです。
  LF:

SPOUT束線205端子 ( 線色：赤 ) − 110端子 ( 線色：黒 ) 間
    ：4 Ω± 1%( 定格 100W以上 )
  HF:
 SPOUT束線205端子 ( 線色：黄 ) − 110端子 ( 線色：青 ) 間
    ：8 Ω± 1%( 定格 50W以上 )
  ・特に指定のない場合は、ツマミ類は以下のよ
 うに設定してください。
   LEVELcontrol ：-10dB(MAX)
   ROOMCONTROLswitch ：0
   HIGHTRIMswitch ：0
  ・特に指定のない場合は、LF 入力信号は 1kHz
 の正弦波、HF 入力信号は 10kHz とします。
  ・信号源のインピーダンスは 100 〜 150 Ωとします。
 ・0dBu=0.775Vrms、0dBV=1Vrms とします。
 2-2 検査
 2-2-1利得
仕向 電圧 周波数
J100V+2/-0V 50/60Hz
U120V+2/-0V 60Hz
E230V+2/-0V 50Hz
A240V+2/-0V 50Hz
測定条件 判断基準
zINPUT1(XLR) に -10dBu
の信号を入力し、出力電圧
を測定します。
zINPUT2(PHONE) に
-10dBu の信号を入力し、
出力電圧を測定します。
SPOUT(LF)
Red-Black
HS8
+20.7±2dBu
HS7
+21.0±2dBu
HS5
+18.7±2dBu
 INPUT1(XLR) に -10dBu
の信号を入力し、出力電圧
を測定します。
SPOUT(HF)
Yellow-Blue
HS8
+25.7±2dBu
HS7
+23.0±2dBu
HS5
+21.0±2dBu
入力端子 1(XLR)
入力端子 2(PHONE)
SPOUT(HF)
SPOUT(LF)
LEDOUT(W401)
アンプ Ass'y 検査
